INTELLIGENCE IN MOTION KULIČKOVÉ ŠROUBY

Transkript

1 KULIČKOVÉ ŠROUBY 02

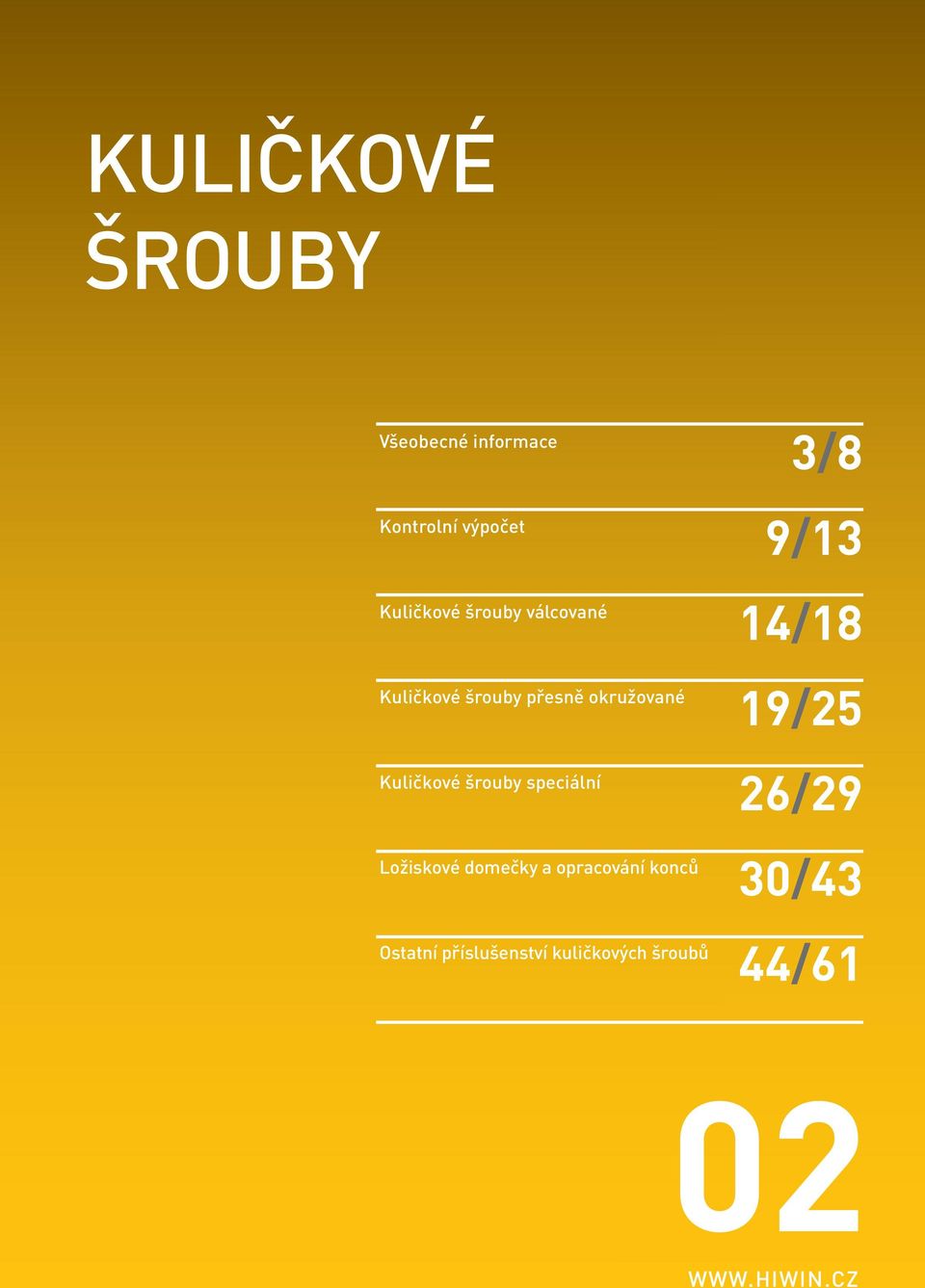

2 KULIČKOVÉ ŠROUBY Všeobecné informace Kontrolní výpočet válcované přesně okružované speciální Ložiskové domečky a opracování konců Ostatní příslušenství kuličkových šroubů 3/8 9/13 14/18 19/25 26/29 30/43 44/

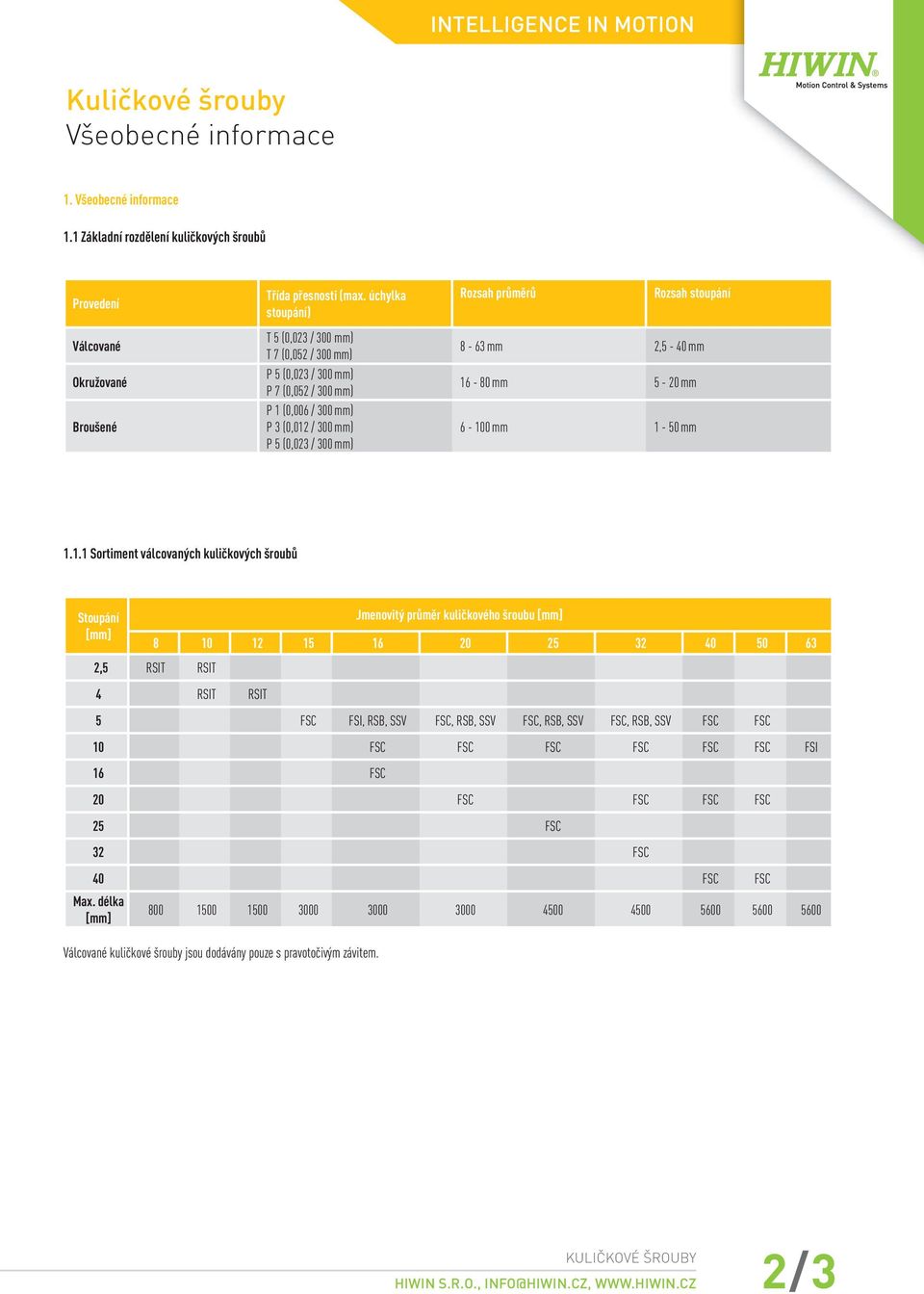

3 Všeobecné informace 1. Všeobecné informace 1.1 Základní rozdělení kuličkových šroubů Provedení Válcované Okružované Broušené Třída přesnosti (max. úchylka stoupání) T 5 (0,023 / 300 mm) T 7 (0,052 / 300 mm) P 5 (0,023 / 300 mm) P 7 (0,052 / 300 mm) P 1 (0,006 / 300 mm) P 3 (0,012 / 300 mm) P 5 (0,023 / 300 mm) Rozsah průměrů Rozsah stoupání 8-63 mm 2,5-40 mm mm 5-20 mm mm 1-50 mm Sortiment válcovaných kuličkových šroubů Stoupání Jmenovitý průměr kuličkového šroubu [mm] [mm] ,5 RSIT RSIT 4 RSIT RSIT 5 FSC FSI, RSB, SSV FSC, RSB, SSV FSC, RSB, SSV FSC, RSB, SSV FSC FSC 10 FSC FSC FSC FSC FSC FSC FSI 16 FSC 20 FSC FSC FSC FSC 25 FSC 32 FSC 40 FSC FSC Max. délka [mm] Válcované kuličkové šrouby jsou dodávány pouze s pravotočivým závitem. 2 / 3 KULIČKOVÉ ŠROUBY PP / 3 HIWIN S.R.O., INFO@HIWIN.CZ,

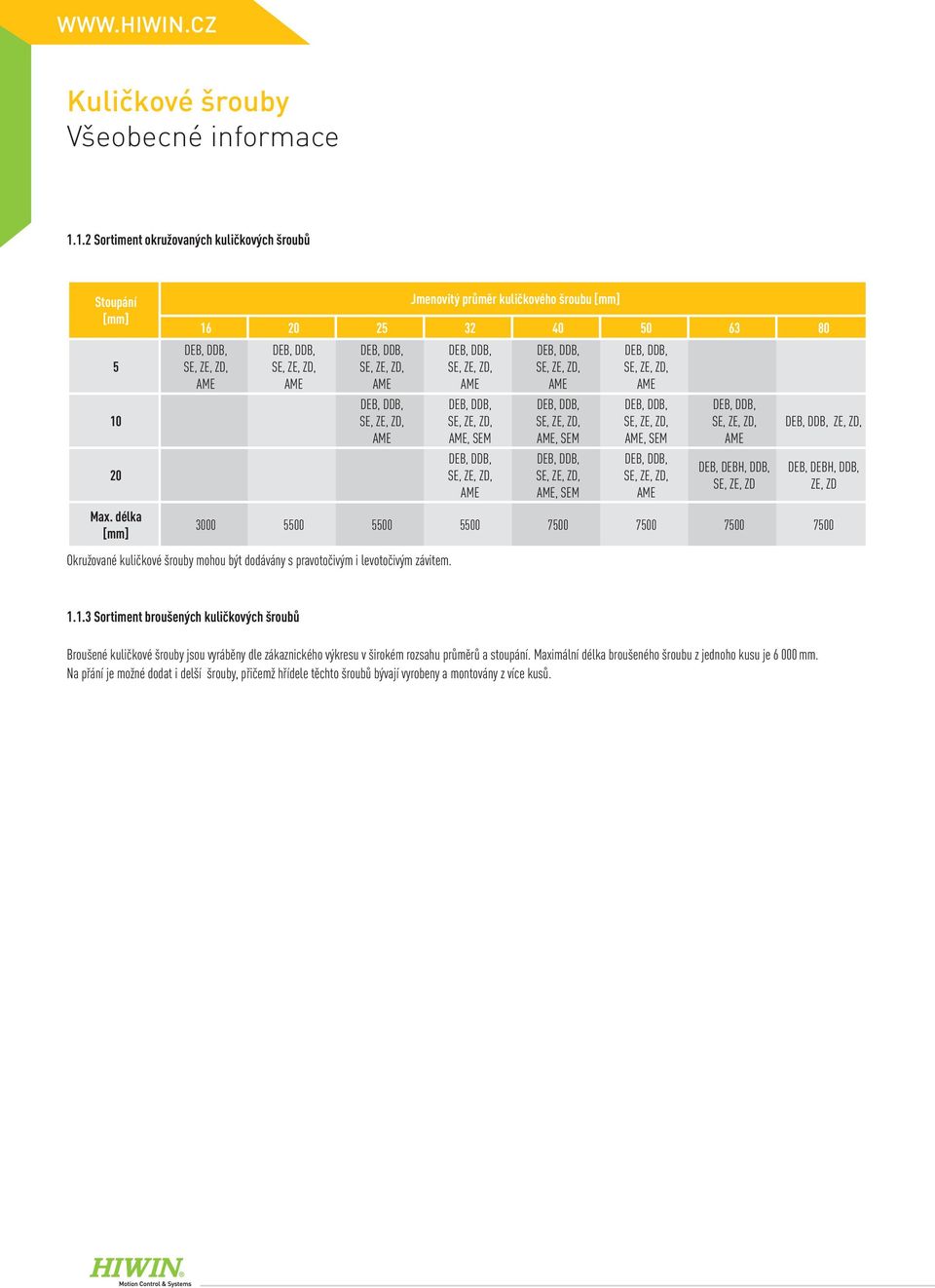

4 Všeobecné informace Sortiment okružovaných kuličkových šroubů Stoupání [mm] Max. délka [mm] Jmenovitý průměr kuličkového šroubu [mm] DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME, SEM DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME, SEM DEB, DDB, SE, ZE, ZD, AME, SEM DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME, SEM DEB, DDB, SE, ZE, ZD, AME DEB, DDB, SE, ZE, ZD, AME DEB, DEBH, DDB, SE, ZE, ZD DEB, DDB, ZE, ZD, DEB, DEBH, DDB, ZE, ZD Okružované kuličkové šrouby mohou být dodávány s pravotočivým i levotočivým závitem Sortiment broušených kuličkových šroubů Broušené kuličkové šrouby jsou vyráběny dle zákaznického výkresu v širokém rozsahu průměrů a stoupání. Maximální délka broušeného šroubu z jednoho kusu je mm. Na přání je možné dodat i delší šrouby, přičemž hřídele těchto šroubů bývají vyrobeny a montovány z více kusů.

5 Všeobecné informace 1.2 Typy matic Matice válcovaných kuličkových šroubů U válcovaných šroubů jsou používány jednoduché matice bez předepnutí. S kuličkovými šrouby velikostí 8, 10 a 12 mm jsou dodávány válcové matice typu RSIT s vnějším metrickým závitem (str. 16), u ostatních velikostí jsou to přírubové matice s rozměry dle normy DIN typu FSI nebo FSC (str. 15). Kromě těchto matic dodáváme vybrané velikosti bezpřírubových matic RSB a SSV (str ). Standardně jsou matice k válcovaným kuličkových šroubům dodávány s vůlí, která dosahuje max. 0,04 mm, u průměru šroubu 40 a více max. 0,07 mm. Na přání je možné vůli v matici vymezit výběrem kuliček a tím dosáhnout mírného předepnutí Matice okružovaných kuličkových šroubů Tyto šrouby jsou dodávány jak s maticemi jednoduchými, tak předepnutými dvojitými, přičemž předepnutí u dvojitých matic dosahuje 7% jejich dynamické únosnosti C dyn. Jednoduché matice mohou být na přání dodány s vymezenou vůlí. Matice mohou být přírubové s rozměry dle DIN 69051, válcové, nebo válcové s vnějším metrickým závitem (str ). Na přání lze dodat i matice dle zákaznického výkresu. Tuto variantu ale doporučujeme napřed konzultovat. Pro aplikace se statickým hřídelem a poháněnou maticí lze nabídnout řadu matic typu AME (str. 25), kterou podle dohody můžeme dodat i s namontovaným ložiskem ZKLF upevněným přes distanční kroužek pojistnou maticí HIR. Zvláštním provedením poháněných matic jsou dvojité předepnuté matice typu AMD, které jsou dodávány na přání a po předchozí konzultaci. Speciální aplikací matic okružovaných šroubů jsou matice bezpečnostní typu SEM, kde kromě nosné části je část bezpečnostní, která v případě destrukce nosné matice zabrání pádu soustavy (str. 27) Matice broušených kuličkových šroubů Jsou vyráběny podle zákaznického výkresu nebo dle speciálního katalogu kuličkových šroubů Speciální matice pro náročné aplikace lze dodat kuličkové šrouby se speciálními maticemi: pro vysoké rychlosti (hodnota otáčkového faktoru do , rychlost posuvu do 90 m/min) pro vysoká zatížení (2-3 krát vyšší únosnosti než běžná provedení, vysoká zrychlení, krátké pojezdy) matice s chladícím systémem 1.3 Vlastnosti a provedení matic Dynamická únosnost C dyn Udává takové axiální zatížení matice, při jehož neměnném působení dosáhne převod 1x10 6 otáček bez známek opotřebení jak kuličkových drah, tak kuliček Statická únosnost C 0 Udává takové axiální zatížení matice, při jehož působení dojde k trvalé deformaci kuličkové dráhy o velikosti 0,0001 průměru kuličky Typy těsnění Matice pro válcované šrouby - u matic typu FSI jsou těsněním polyamidové stírací kroužky, u matic FSC pryžové kroužky se stíracím břitem. Matice pro okružované šrouby - těsnění jsou filcová (F), polyamidová (P) nebo pomocí kartáčku (B). Typ těsnění u konkrétní matice okružovaných šroubů lze identifikovat podle posledního písmena u označení matice. Matice pro broušené šrouby - standardně požívané těsnění jsou polyamidové stírací kroužky. KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 4 / 5

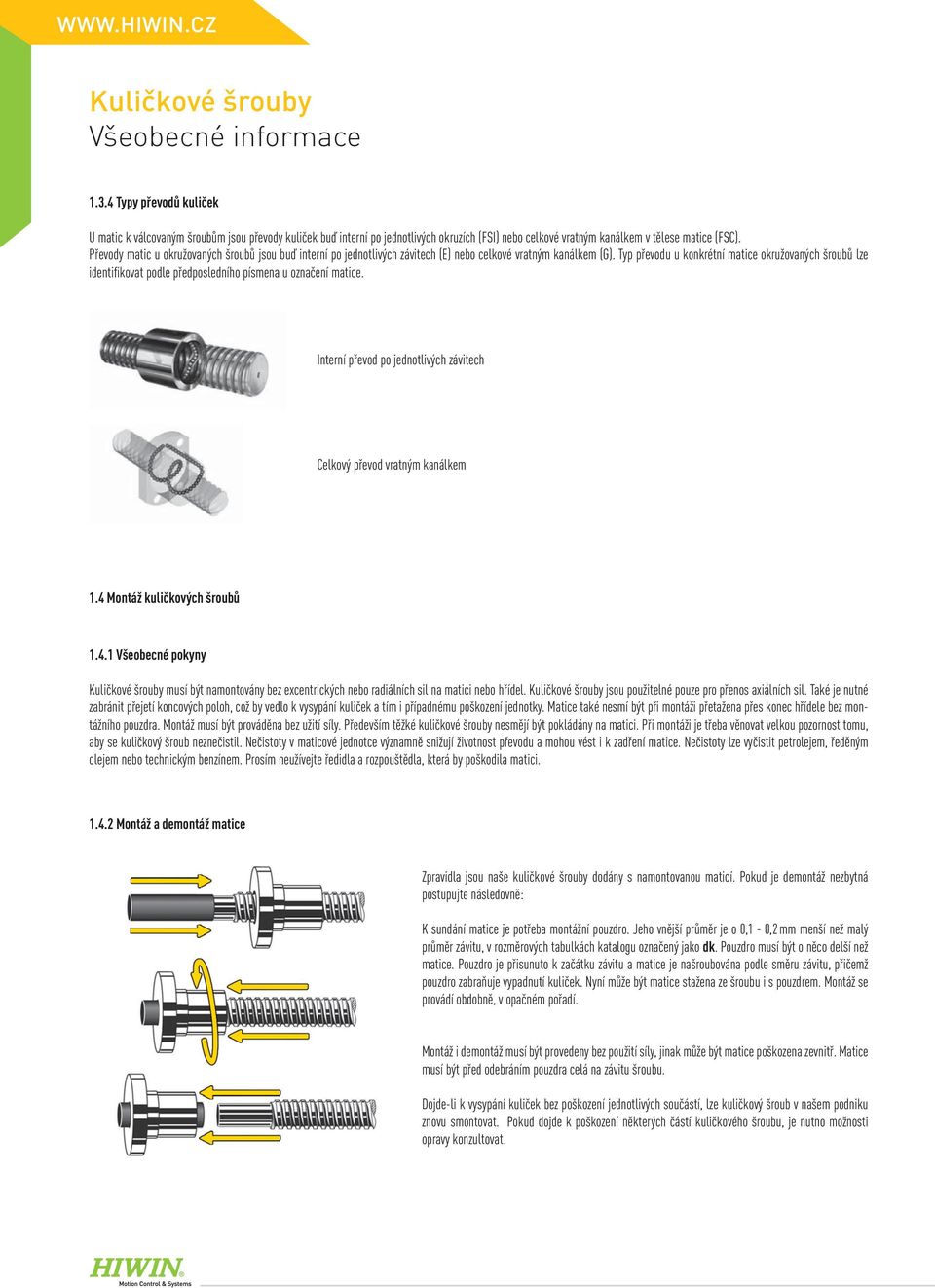

6 Všeobecné informace Typy převodů kuliček U matic k válcovaným šroubům jsou převody kuliček buď interní po jednotlivých okruzích (FSI) nebo celkové vratným kanálkem v tělese matice (FSC). Převody matic u okružovaných šroubů jsou buď interní po jednotlivých závitech (E) nebo celkové vratným kanálkem (G). Typ převodu u konkrétní matice okružovaných šroubů lze identifikovat podle předposledního písmena u označení matice. Interní převod po jednotlivých závitech Celkový převod vratným kanálkem 1.4 Montáž kuličkových šroubů Všeobecné pokyny musí být namontovány bez excentrických nebo radiálních sil na matici nebo hřídel. jsou použitelné pouze pro přenos axiálních sil. Také je nutné zabránit přejetí koncových poloh, což by vedlo k vysypání kuliček a tím i případnému poškození jednotky. Matice také nesmí být při montáži přetažena přes konec hřídele bez montážního pouzdra. Montáž musí být prováděna bez užití síly. Především těžké kuličkové šrouby nesmějí být pokládány na matici. Při montáži je třeba věnovat velkou pozornost tomu, aby se kuličkový šroub neznečistil. Nečistoty v maticové jednotce významně snižují životnost převodu a mohou vést i k zadření matice. Nečistoty lze vyčistit petrolejem, ředěným olejem nebo technickým benzínem. Prosím neužívejte ředidla a rozpouštědla, která by poškodila matici Montáž a demontáž matice Zpravidla jsou naše kuličkové šrouby dodány s namontovanou maticí. Pokud je demontáž nezbytná postupujte následovně: K sundání matice je potřeba montážní pouzdro. Jeho vnější průměr je o 0,1-0,2 mm menší než malý průměr závitu, v rozměrových tabulkách katalogu označený jako dk. Pouzdro musí být o něco delší než matice. Pouzdro je přisunuto k začátku závitu a matice je našroubována podle směru závitu, přičemž pouzdro zabraňuje vypadnutí kuliček. Nyní může být matice stažena ze šroubu i s pouzdrem. Montáž se provádí obdobně, v opačném pořadí. Montáž i demontáž musí být provedeny bez použití síly, jinak může být matice poškozena zevnitř. Matice musí být před odebráním pouzdra celá na závitu šroubu. Dojde-li k vysypání kuliček bez poškození jednotlivých součástí, lze kuličkový šroub v našem podniku znovu smontovat. Pokud dojde k poškození některých částí kuličkového šroubu, je nutno možnosti opravy konzultovat.

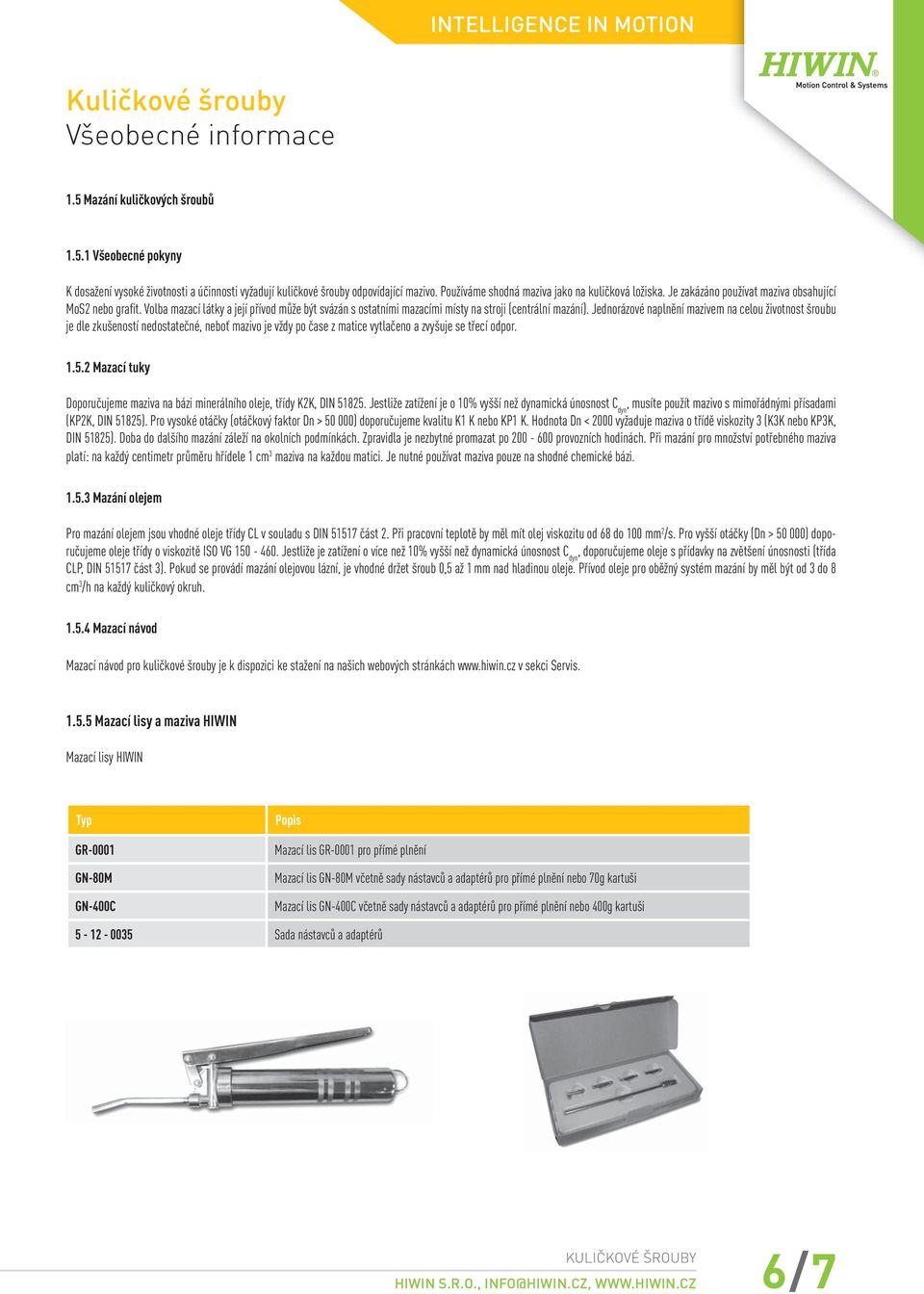

7 Všeobecné informace 1.5 Mazání kuličkových šroubů Všeobecné pokyny K dosažení vysoké životnosti a účinnosti vyžadují kuličkové šrouby odpovídající mazivo. Používáme shodná maziva jako na kuličková ložiska. Je zakázáno používat maziva obsahující MoS2 nebo grafit. Volba mazací látky a její přívod může být svázán s ostatními mazacími místy na stroji (centrální mazání). Jednorázové naplnění mazivem na celou životnost šroubu je dle zkušeností nedostatečné, neboť mazivo je vždy po čase z matice vytlačeno a zvyšuje se třecí odpor Mazací tuky Doporučujeme maziva na bázi minerálního oleje, třídy K2K, DIN Jestliže zatížení je o 10% vyšší než dynamická únosnost C dyn, musíte použít mazivo s mimořádnými přísadami (KP2K, DIN 51825). Pro vysoké otáčky (otáčkový faktor Dn > ) doporučujeme kvalitu K1 K nebo KP1 K. Hodnota Dn < 2000 vyžaduje maziva o třídě viskozity 3 (K3K nebo KP3K, DIN 51825). Doba do dalšího mazání záleží na okolních podmínkách. Zpravidla je nezbytné promazat po provozních hodinách. Při mazání pro množství potřebného maziva platí: na každý centimetr průměru hřídele 1 cm 3 maziva na každou matici. Je nutné používat maziva pouze na shodné chemické bázi Mazání olejem Pro mazání olejem jsou vhodné oleje třídy CL v souladu s DIN část 2. Při pracovní teplotě by měl mít olej viskozitu od 68 do 100 mm 2 /s. Pro vyšší otáčky (Dn > ) doporučujeme oleje třídy o viskozitě ISO VG Jestliže je zatížení o více než 10% vyšší než dynamická únosnost C dyn, doporučujeme oleje s přídavky na zvětšení únosnosti (třída CLP, DIN část 3). Pokud se provádí mazání olejovou lázní, je vhodné držet šroub 0,5 až 1 mm nad hladinou oleje. Přívod oleje pro oběžný systém mazání by měl být od 3 do 8 cm 3 /h na každý kuličkový okruh Mazací návod Mazací návod pro kuličkové šrouby je k dispozici ke stažení na našich webových stránkách v sekci Servis Mazací lisy a maziva HIWIN Mazací lisy HIWIN Typ GR-0001 GN-80M GN-400C Popis Mazací lis GR-0001 pro přímé plnění Mazací lis GN-80M včetně sady nástavců a adaptérů pro přímé plnění nebo 70g kartuši Mazací lis GN-400C včetně sady nástavců a adaptérů pro přímé plnění nebo 400g kartuši Sada nástavců a adaptérů KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 6 / 7

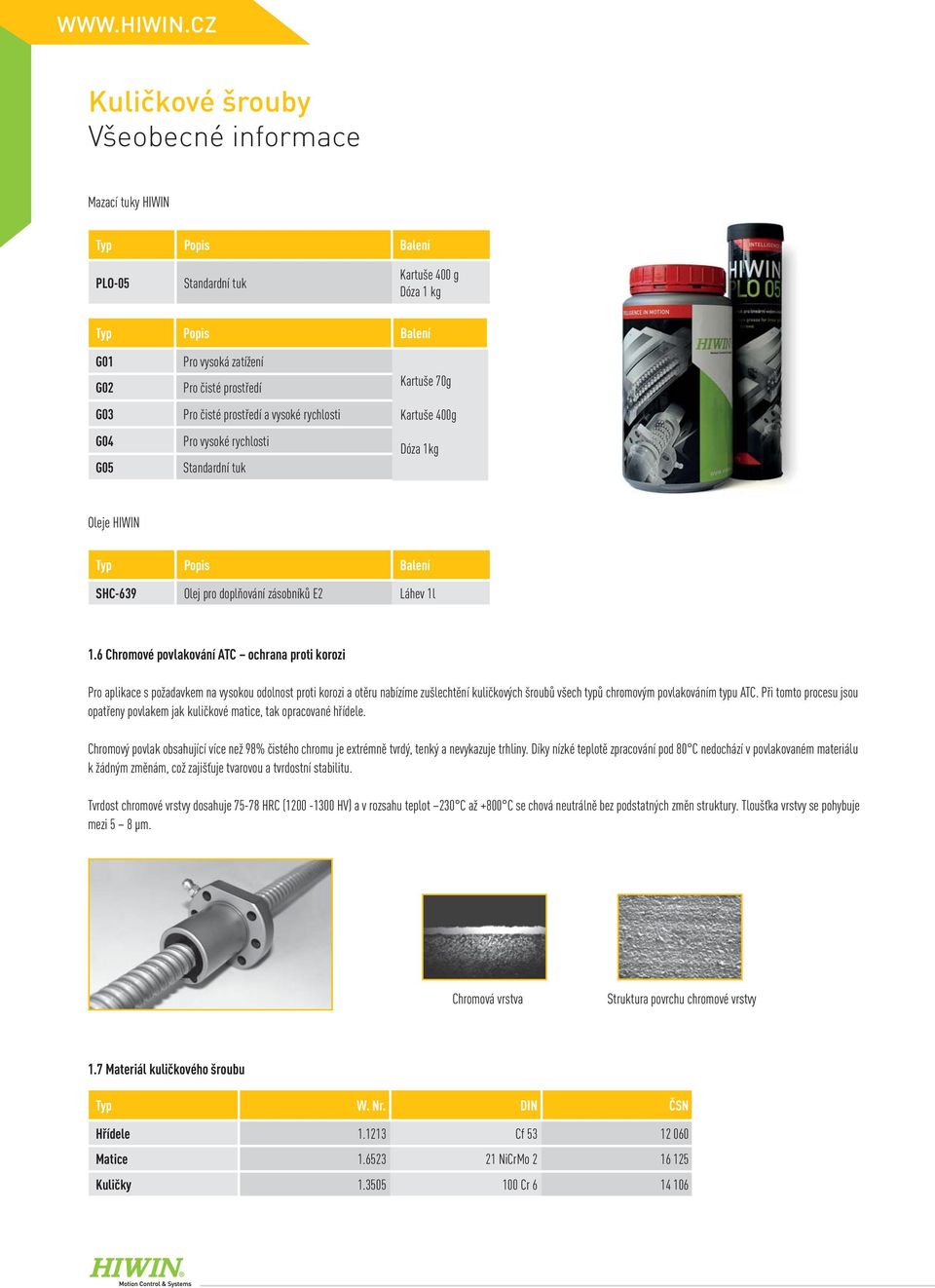

8 Všeobecné informace Mazací tuky HIWIN Typ Popis Balení PLO-05 Standardní tuk Kartuše 400 g Dóza 1 kg Typ Popis Balení G01 G02 G03 G04 G05 Pro vysoká zatížení Pro čisté prostředí Pro čisté prostředí a vysoké rychlosti Pro vysoké rychlosti Standardní tuk Kartuše 70g Kartuše 400g Dóza 1kg Oleje HIWIN Typ Popis Balení SHC-639 Olej pro doplňování zásobníků E2 Láhev 1l 1.6 Chromové povlakování ATC ochrana proti korozi Pro aplikace s požadavkem na vysokou odolnost proti korozi a otěru nabízíme zušlechtění kuličkových šroubů všech typů chromovým povlakováním typu ATC. Při tomto procesu jsou opatřeny povlakem jak kuličkové matice, tak opracované hřídele. Chromový povlak obsahující více než 98% čistého chromu je extrémně tvrdý, tenký a nevykazuje trhliny. Díky nízké teplotě zpracování pod 80 C nedochází v povlakovaném materiálu k žádným změnám, což zajišťuje tvarovou a tvrdostní stabilitu. Tvrdost chromové vrstvy dosahuje HRC ( HV) a v rozsahu teplot 230 C až +800 C se chová neutrálně bez podstatných změn struktury. Tloušťka vrstvy se pohybuje mezi 5 8 µm. Chromová vrstva Struktura povrchu chromové vrstvy 1.7 Materiál kuličkového šroubu Typ W. Nr. DIN ČSN Hřídele Cf Matice NiCrMo Kuličky Cr

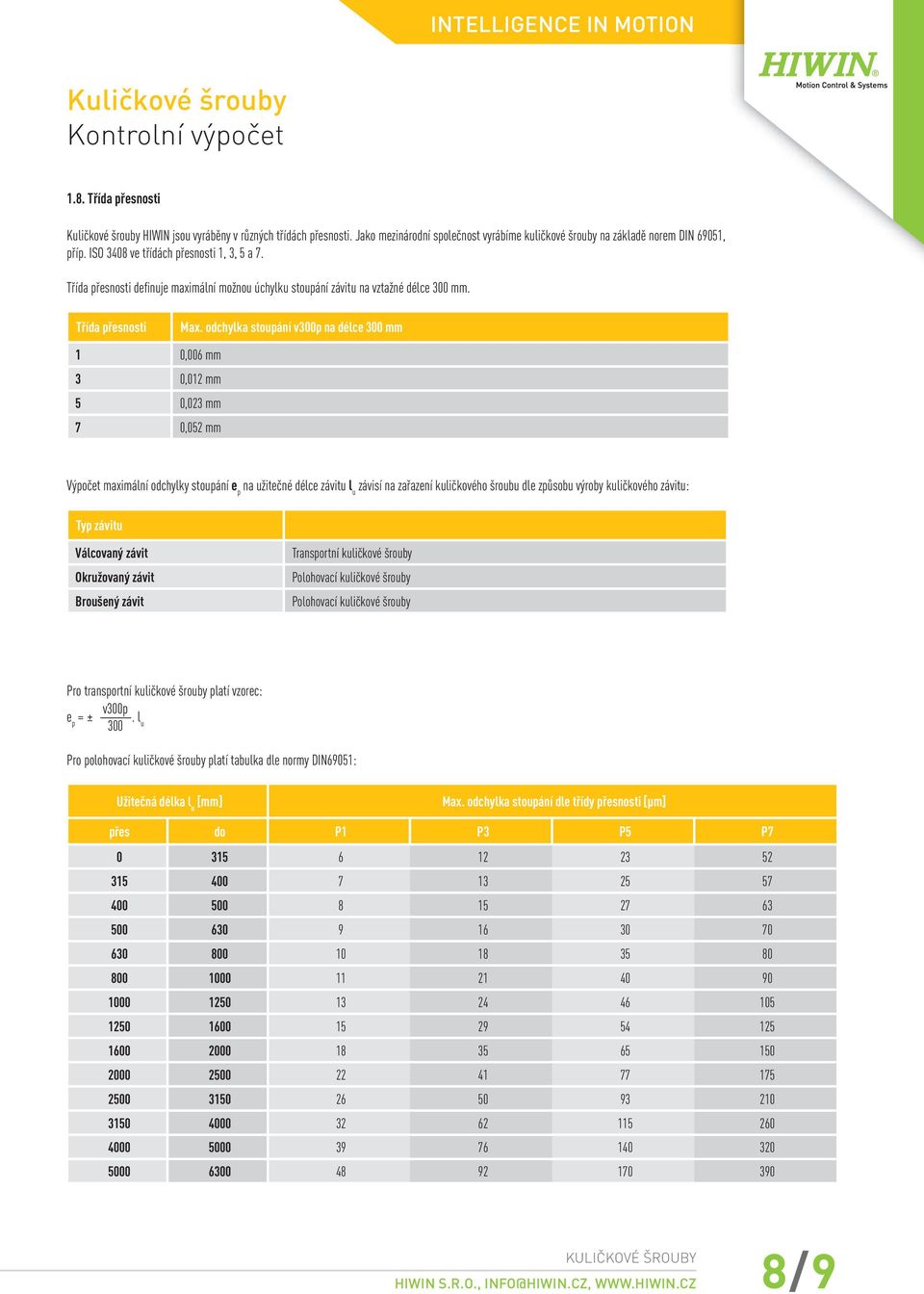

9 Kontrolní výpočet 1.8. Třída přesnosti HIWIN jsou vyráběny v různých třídách přesnosti. Jako mezinárodní společnost vyrábíme kuličkové šrouby na základě norem DIN 69051, příp. ISO 3408 ve třídách přesnosti 1, 3, 5 a 7. Třída přesnosti definuje maximální možnou úchylku stoupání závitu na vztažné délce 300 mm. Třída přesnosti Max. odchylka stoupání v300p na délce 300 mm 1 0,006 mm 3 0,012 mm 5 0,023 mm 7 0,052 mm Výpočet maximální odchylky stoupání e p na užitečné délce závitu l u závisí na zařazení kuličkového šroubu dle způsobu výroby kuličkového závitu: Typ závitu Válcovaný závit Okružovaný závit Broušený závit Transportní kuličkové šrouby Polohovací kuličkové šrouby Polohovací kuličkové šrouby Pro transportní kuličkové šrouby platí vzorec: v300p e p = ±. l 300 u Pro polohovací kuličkové šrouby platí tabulka dle normy DIN69051: Užitečná délka l u [mm] Max. odchylka stoupání dle třídy přesnosti [µm] přes do P1 P3 P5 P KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 8 / 9

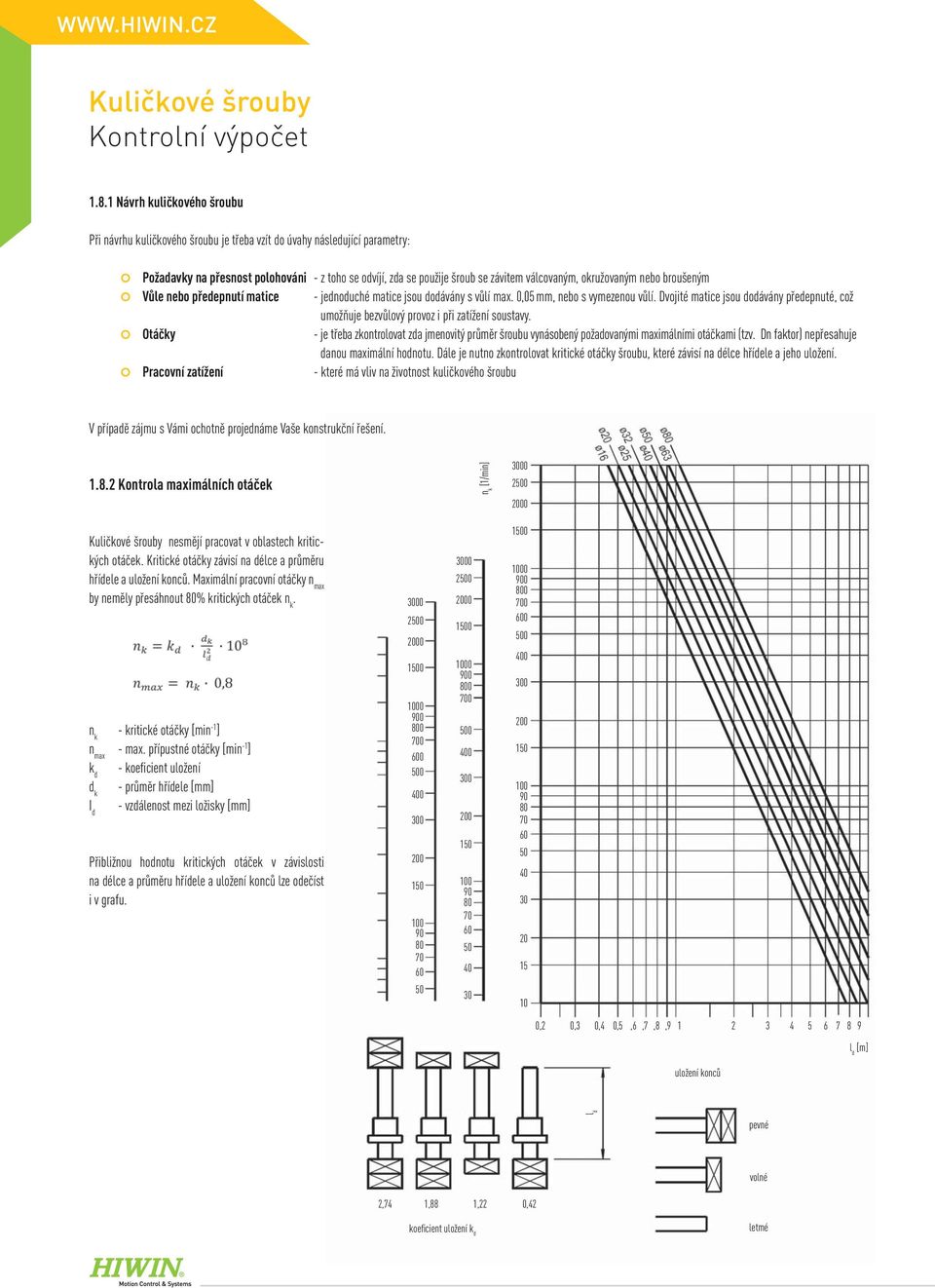

10 Kontrolní výpočet Návrh kuličkového šroubu Při návrhu kuličkového šroubu je třeba vzít do úvahy následující parametry: Požadavky na přesnost polohováni - z toho se odvíjí, zda se použije šroub se závitem válcovaným, okružovaným nebo broušeným Vůle nebo předepnutí matice - jednoduché matice jsou dodávány s vůlí max. 0,05 mm, nebo s vymezenou vůlí. Dvojité matice jsou dodávány předepnuté, což umožňuje bezvůlový provoz i při zatížení soustavy. Otáčky - je třeba zkontrolovat zda jmenovitý průměr šroubu vynásobený požadovanými maximálními otáčkami (tzv. Dn faktor) nepřesahuje danou maximální hodnotu. Dále je nutno zkontrolovat kritické otáčky šroubu, které závisí na délce hřídele a jeho uložení. Pracovní zatížení - které má vliv na životnost kuličkového šroubu V případě zájmu s Vámi ochotně projednáme Vaše konstrukční řešení Kontrola maximálních otáček n k [1/min] nesmějí pracovat v oblastech kritických otáček. Kritické otáčky závisí na délce a průměru hřídele a uložení konců. Maximální pracovní otáčky n max by neměly přesáhnout 80% kritických otáček n k. n k - kritické otáčky [min -1 ] n max - max. přípustné otáčky [min -1 ] k d - koeficient uložení d k - průměr hřídele [mm] - vzdálenost mezi ložisky [mm] I d Přibližnou hodnotu kritických otáček v závislosti na délce a průměru hřídele a uložení konců lze odečíst i v grafu ,2 0,3 0,4 0,5,6,7,8, l d [m] uložení konců l d pevné volné 2,74 1,88 1,22 0,42 koeficient uložení k d letmé

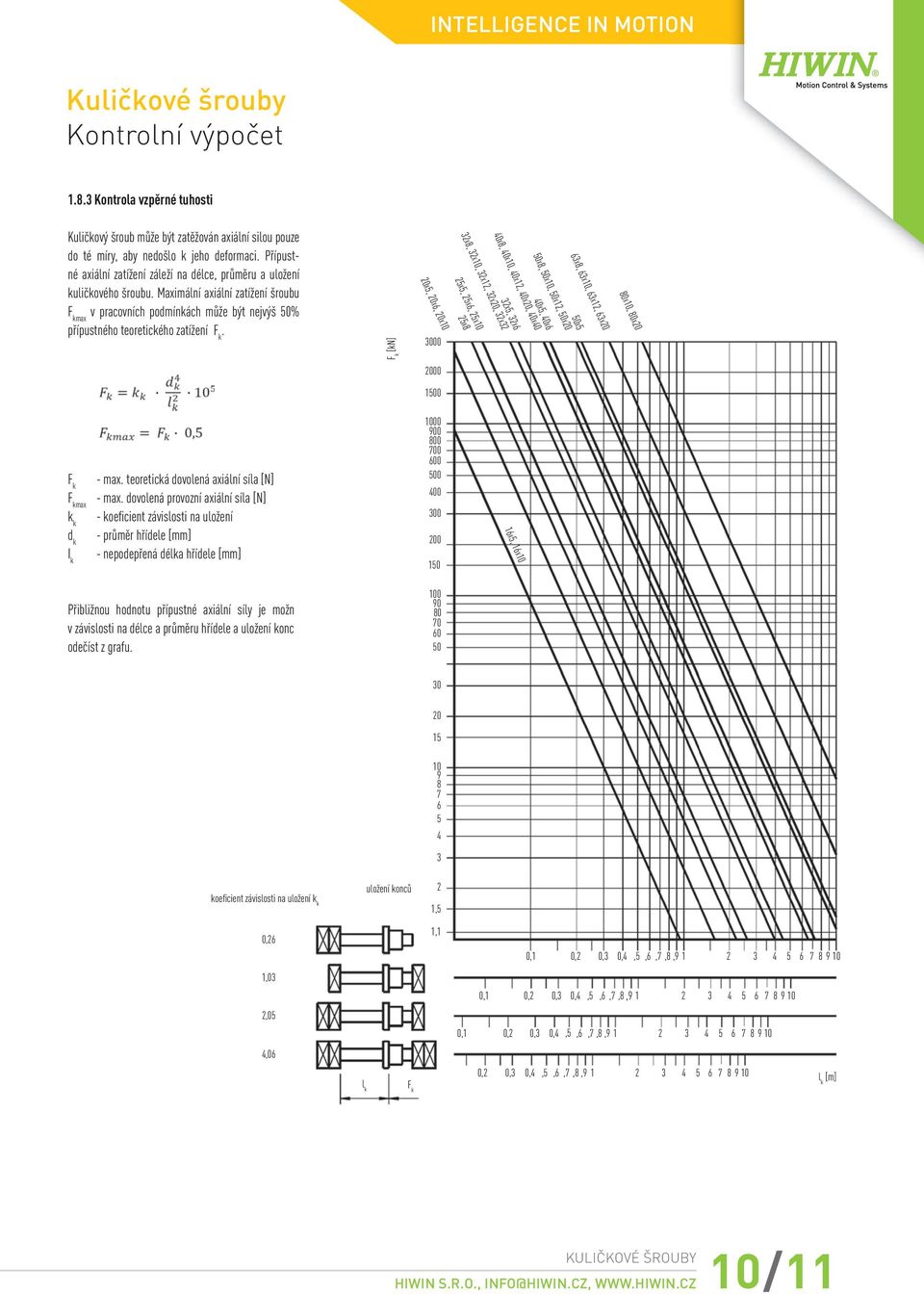

11 Kontrolní výpočet Kontrola vzpěrné tuhosti Kuličkový šroub může být zatěžován axiální silou pouze do té míry, aby nedošlo k jeho deformaci. Přípustné axiální zatížení záleží na délce, průměru a uložení kuličkového šroubu. Maximální axiální zatížení šroubu F kmax v pracovních podmínkách může být nejvýš 50% přípustného teoretického zatížení F k. F k [kn] 20X5, 20X6, 20X X5, 25X6, 25X10 25X8 32X5, 32X6 32X8, 32X10, 32X12, 32X20, 32X32 40X8, 40X10, 40X12, 40X20, 40X40 50X5 50X8, 50X10, 50X12, 50X20 40X5, 40X6 63X8, 63X10, 63X12, 63X20 80X10, 80X20 F k - max. teoretická dovolená axiální síla [N] F kmax - max. dovolená provozní axiální síla [N] k k - koeficient závislosti na uložení d k - průměr hřídele [mm] - nepodepřená délka hřídele [mm] I k X5, 16X10 Přibližnou hodnotu přípustné axiální síly je možné v závislosti na délce a průměru hřídele a uložení konců odečíst z grafu koeficient závislosti na uložení k k uložení konců 2 1,5 0,26 1,1 0,1 0,2 0,3 0,4,5,6,7,8, ,03 0,1 0,2 0,3 0,4,5,6,7,8, ,05 0,1 0,2 0,3 0,4,5,6,7,8, ,06 l k F k 0,2 0,3 0,4,5,6,7,8, l k [m] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 10 / 11

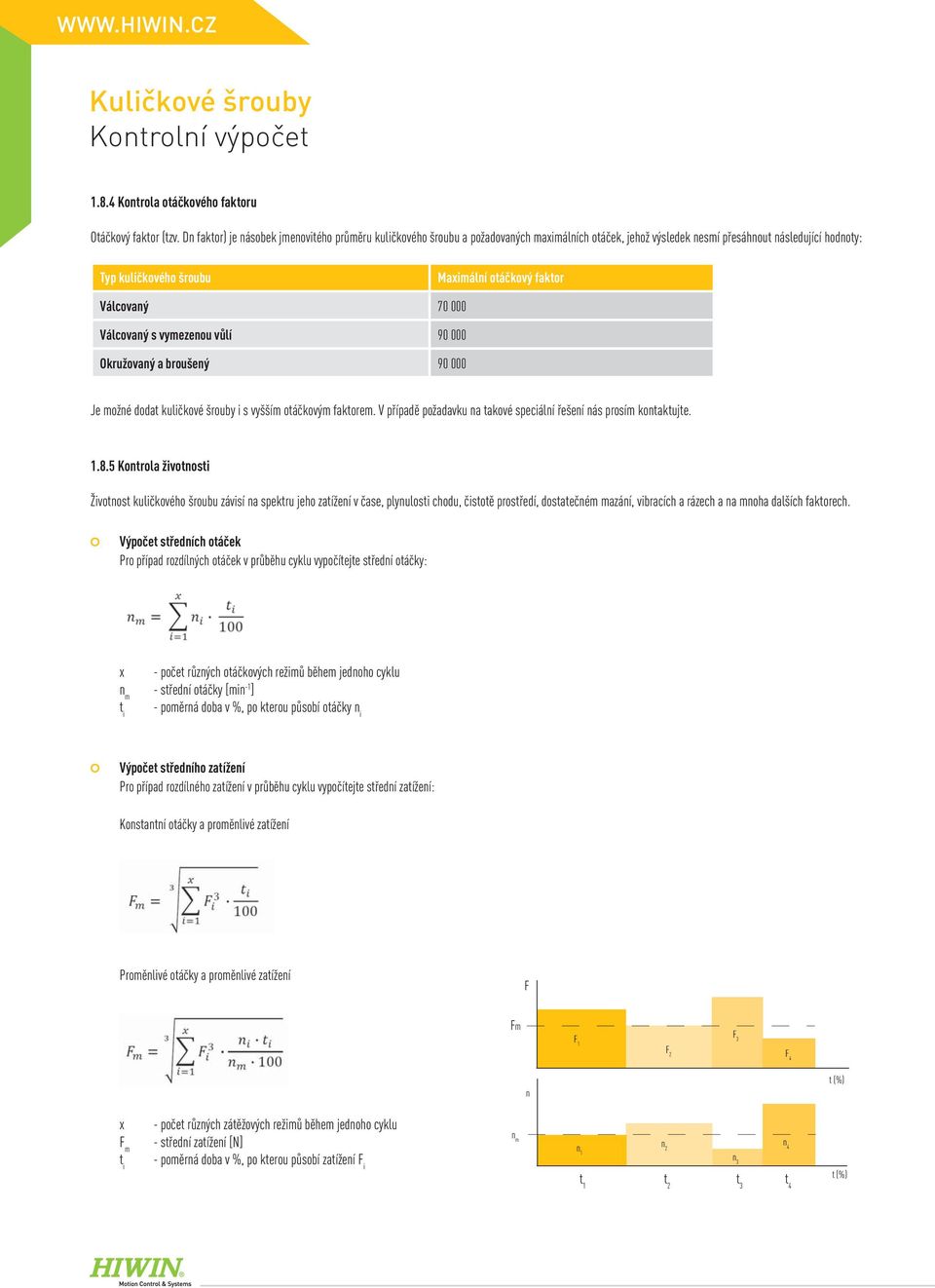

12 Kontrolní výpočet Kontrola otáčkového faktoru Otáčkový faktor (tzv. Dn faktor) je násobek jmenovitého průměru kuličkového šroubu a požadovaných maximálních otáček, jehož výsledek nesmí přesáhnout následující hodnoty: Typ kuličkového šroubu Maximální otáčkový faktor Válcovaný Válcovaný s vymezenou vůlí Okružovaný a broušený Je možné dodat kuličkové šrouby i s vyšším otáčkovým faktorem. V případě požadavku na takové speciální řešení nás prosím kontaktujte Kontrola životnosti Životnost kuličkového šroubu závisí na spektru jeho zatížení v čase, plynulosti chodu, čistotě prostředí, dostatečném mazání, vibracích a rázech a na mnoha dalších faktorech. Výpočet středních otáček Pro případ rozdílných otáček v průběhu cyklu vypočítejte střední otáčky: x - počet různých otáčkových režimů během jednoho cyklu n m - střední otáčky [min -1 ] t i - poměrná doba v %, po kterou působí otáčky n i Výpočet středního zatížení Pro případ rozdílného zatížení v průběhu cyklu vypočítejte střední zatížení: Konstantní otáčky a proměnlivé zatížení Proměnlivé otáčky a proměnlivé zatížení F Fm F 1 F 2 F 3 F 4 n t (%) x F m t i - počet různých zátěžových režimů během jednoho cyklu - střední zatížení [N] - poměrná doba v %, po kterou působí zatížení F i n m n n 2 n 4 1 n 3 t 1 t 2 t 3 t 4 t (%)

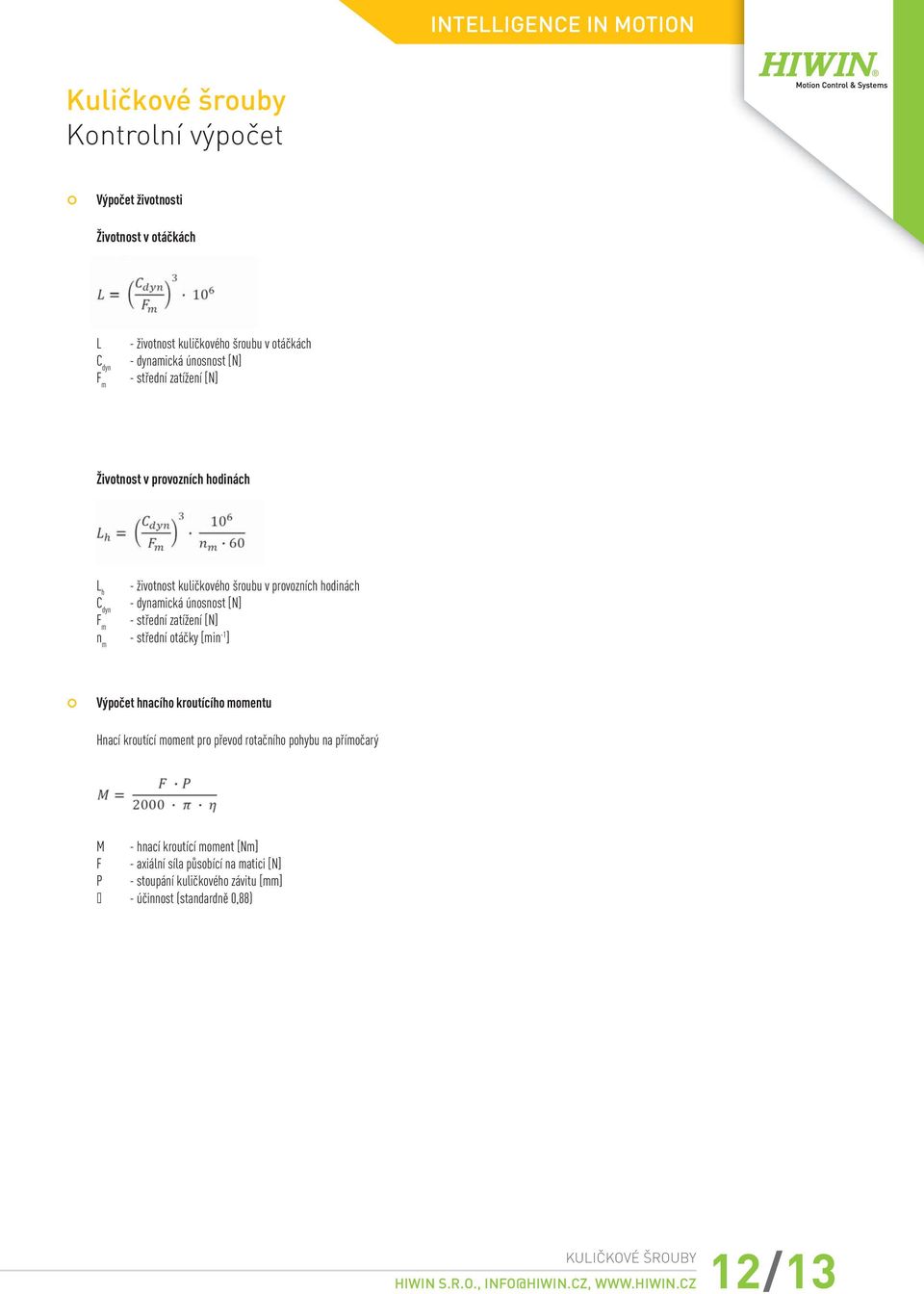

13 Kontrolní výpočet Výpočet životnosti Životnost v otáčkách L C dyn F m - životnost kuličkového šroubu v otáčkách - dynamická únosnost [N] - střední zatížení [N] Životnost v provozních hodinách - životnost kuličkového šroubu v provozních hodinách - dynamická únosnost [N] - střední zatížení [N] n m - střední otáčky [min -1 ] L h C dyn F m Výpočet hnacího kroutícího momentu Hnací kroutící moment pro převod rotačního pohybu na přímočarý M F P - hnací kroutící moment [Nm] - axiální síla působící na matici [N] - stoupání kuličkového závitu [mm] - účinnost (standardně 0,88) KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 12 / 13

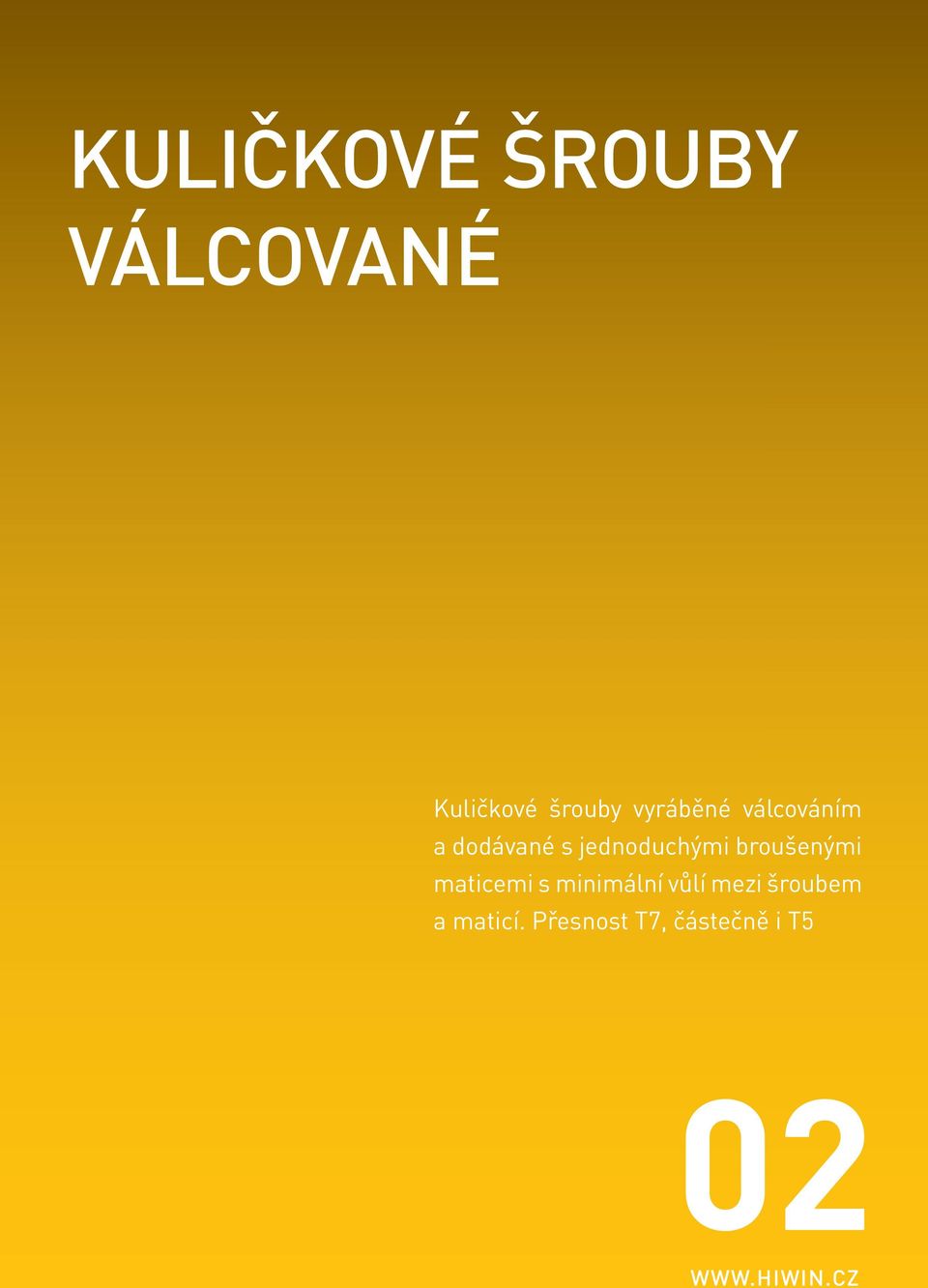

14 KULIČKOVÉ ŠROUBY VÁLCOVANÉ vyráběné válcováním a dodávané s jednoduchými broušenými maticemi s minimální vůlí mezi šroubem a maticí. Přesnost T7, částečně i T5 02

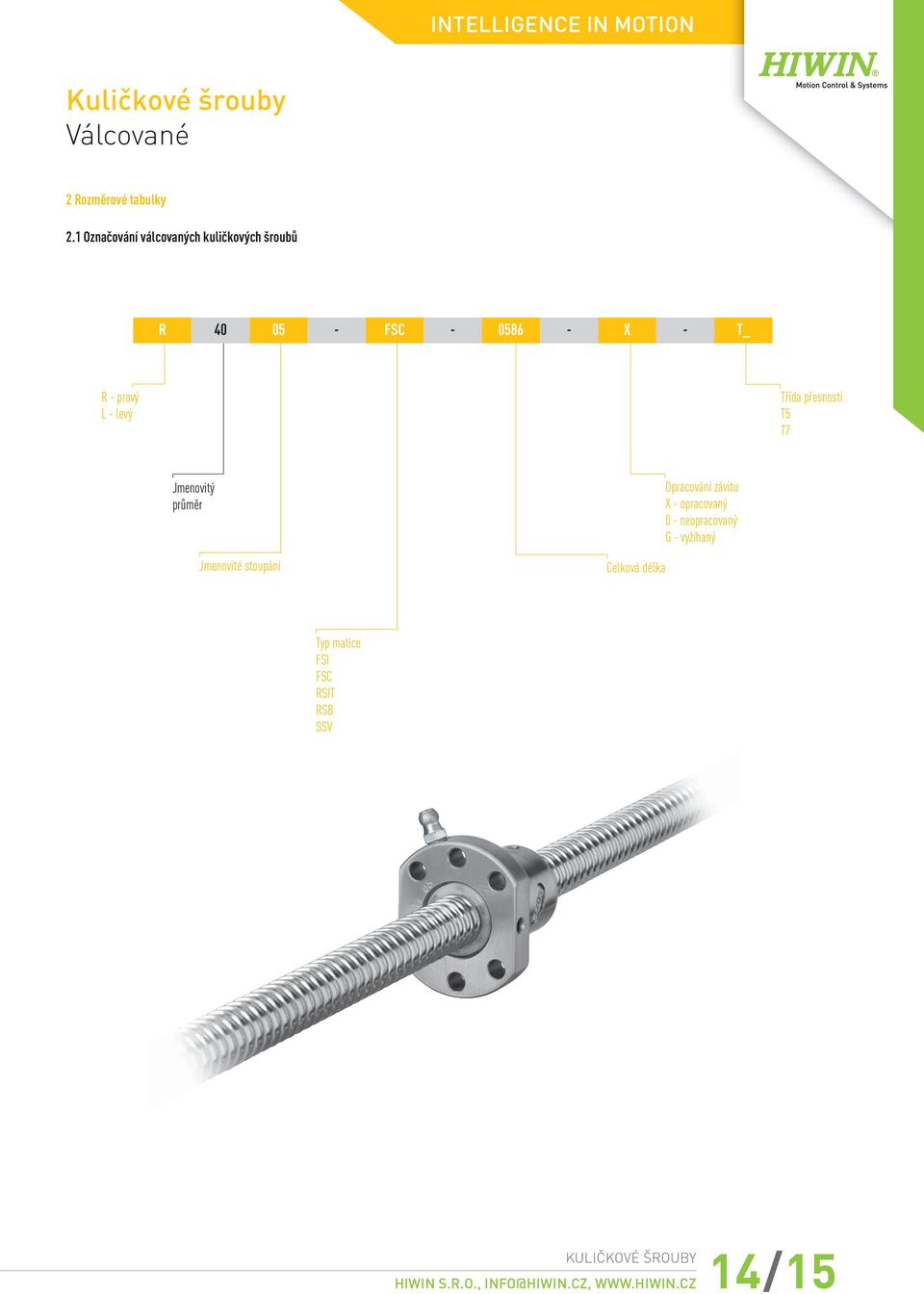

15 Válcované 2 Rozměrové tabulky 2.1 Označování válcovaných kuličkových šroubů R FSC X - T_ R - pravý L - levý Třída přesnosti T5 T7 Jmenovitý průměr Jmenovité stoupání Celková délka Opracování závitu X - opracovaný 0 - neopracovaný G - vyžíhaný Typ matice FSI FSC RSIT RSB SSV KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 14 / 15

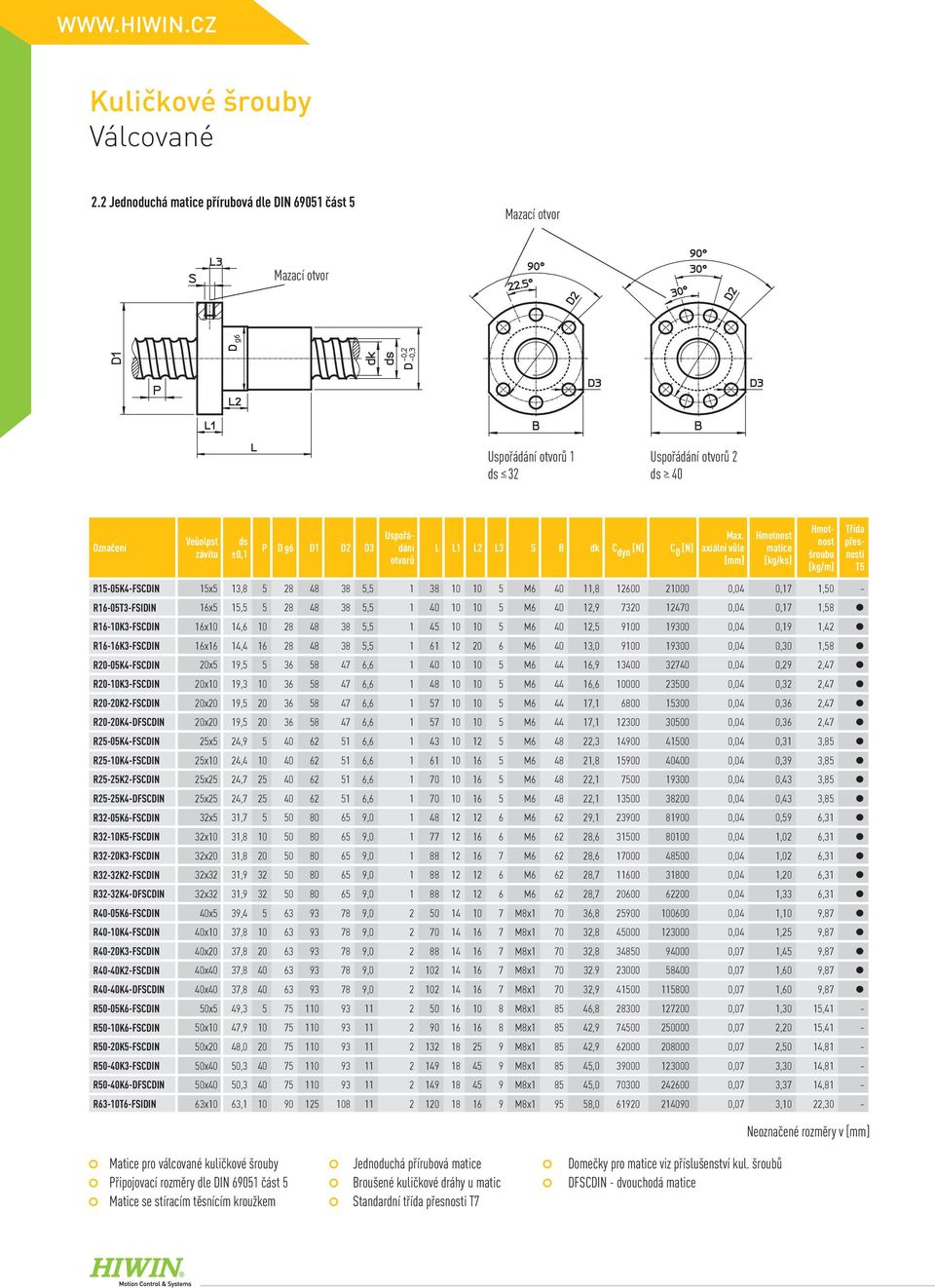

16 Válcované 2.2 Jednoduchá matice přírubová dle DIN část 5 Mazací otvor Mazací otvor Uspořádání otvorů 1 ds < _ 32 Uspořádání otvorů 2 ds > _ 40 Označení Veůolpst závitu ds ±0,1 P D g6 D1 D2 D3 Uspořádání otvorů L L1 L2 L3 S B dk C dyn [N] C 0 [N] Max. axiální vůle [mm] Hmotnost matice [kg/ks] R15-05K4-FSCDIN 15x5 13, , M , ,04 0,17 1,50 - R16-05T3-FSIDIN 16x5 15, , M , ,04 0,17 1,58 R16-10K3-FSCDIN 16x10 14, , M , ,04 0,19 1,42 R16-16K3-FSCDIN 16x16 14, , M , ,04 0,30 1,58 R20-05K4-FSCDIN 20x5 19, , M , ,04 0,29 2,47 R20-10K3-FSCDIN 20x10 19, , M , ,04 0,32 2,47 R20-20K2-FSCDIN 20x20 19, , M , ,04 0,36 2,47 R20-20K4-DFSCDIN 20x20 19, , M , ,04 0,36 2,47 R25-05K4-FSCDIN 25x5 24, , M , ,04 0,31 3,85 R25-10K4-FSCDIN 25x10 24, , M , ,04 0,39 3,85 R25-25K2-FSCDIN 25x25 24, , M , ,04 0,43 3,85 R25-25K4-DFSCDIN 25x25 24, , M , ,04 0,43 3,85 R32-05K6-FSCDIN 32x5 31, , M , ,04 0,59 6,31 R32-10K5-FSCDIN 32x10 31, , M , ,04 1,02 6,31 R32-20K3-FSCDIN 32x20 31, , M , ,04 1,02 6,31 R32-32K2-FSCDIN 32x32 31, , M , ,04 1,20 6,31 R32-32K4-DFSCDIN 32x32 31, , M , ,04 1,33 6,31 R40-05K6-FSCDIN 40x5 39, , M8x , ,04 1,10 9,87 R40-10K4-FSCDIN 40x10 37, , M8x , ,04 1,25 9,87 R40-20K3-FSCDIN 40x20 37, , M8x , ,07 1,45 9,87 R40-40K2-FSCDIN 40x40 37, , M8x ,07 1,60 9,87 R40-40K4-DFSCDIN 40x40 37, , M8x , ,07 1,60 9,87 R50-05K6-FSCDIN 50x5 49, M8x , ,07 1,30 15,41 - R50-10K6-FSCDIN 50x10 47, M8x , ,07 2,20 15,41 - R50-20K5-FSCDIN 50x20 48, M8x , ,07 2,50 14,81 - R50-40K3-FSCDIN 50x40 50, M8x , ,07 3,30 14,81 - R50-40K6-DFSCDIN 50x40 50, M8x , ,07 3,37 14,81 - R63-10T6-FSIDIN 63x10 63, M8x , ,07 3,10 22,30 - Matice pro válcované kuličkové šrouby Jednoduchá přírubová matice Domečky pro matice viz příslušenství kul. šroubů Připojovací rozměry dle DIN část 5 Broušené kuličkové dráhy u matic DFSCDIN - dvouchodá matice Matice se stíracím těsnícím kroužkem Standardní třída přesnosti T7 Hmotnost šroubu [kg/m] Třída přesnosti T5 Neoznačené rozměry v [mm]

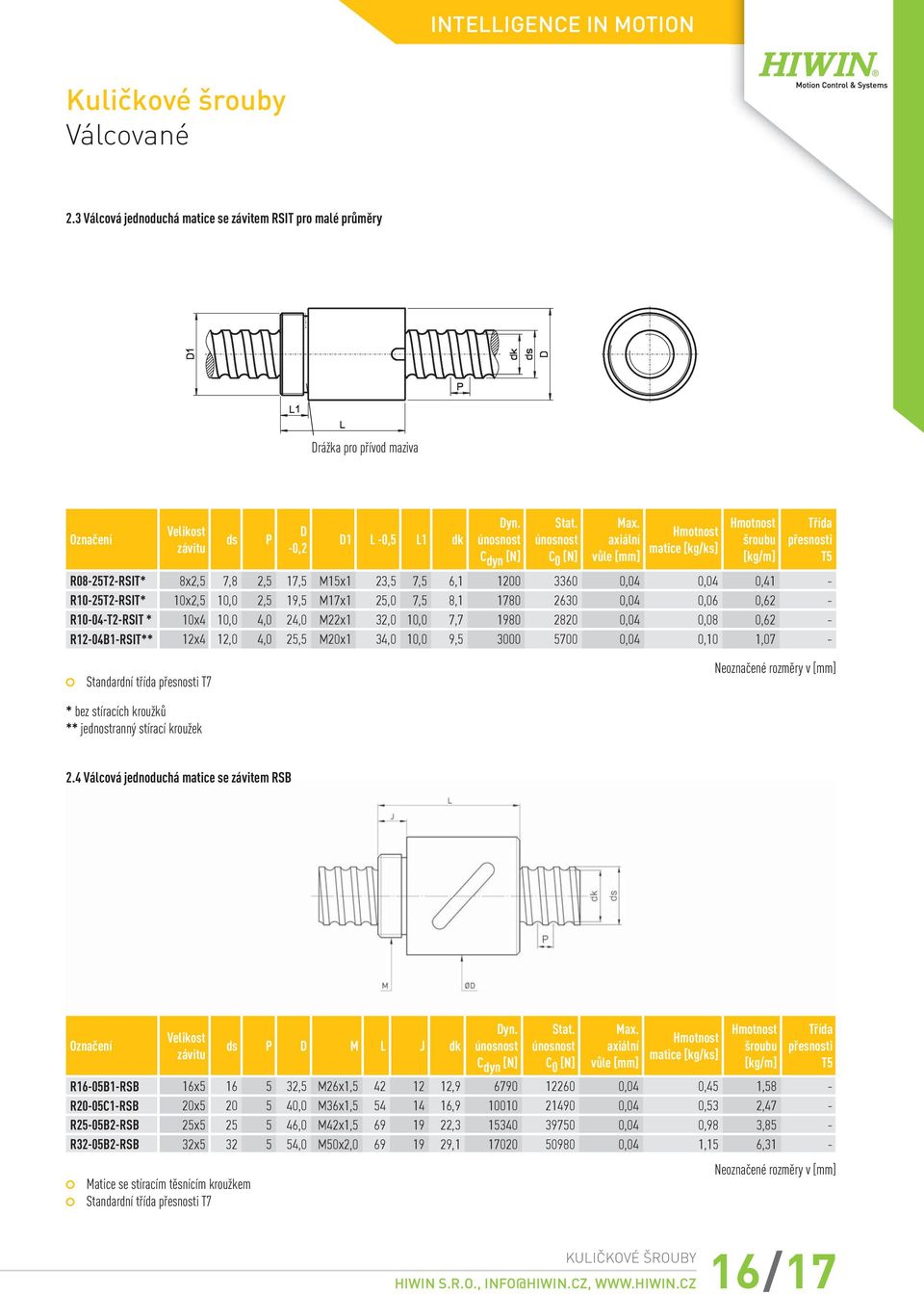

17 Válcované 2.3 Válcová jednoduchá matice se závitem RSIT pro malé průměry Drážka pro přívod maziva Označení Velikost závitu ds P D -0,2 D1 L -0,5 L1 dk Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] Max. axiální vůle [mm] Hmotnost matice [kg/ks] Hmotnost šroubu [kg/m] Třída přesnosti T5 R08-25T2-RSIT* 8x2,5 7,8 2,5 17,5 M15x1 23,5 7,5 6, ,04 0,04 0,41 - R10-25T2-RSIT* 10x2,5 10,0 2,5 19,5 M17x1 25,0 7,5 8, ,04 0,06 0,62 - R10-04-T2-RSIT * 10x4 10,0 4,0 24,0 M22x1 32,0 10,0 7, ,04 0,08 0,62 - R12-04B1-RSIT** 12x4 12,0 4,0 25,5 M20x1 34,0 10,0 9, ,04 0,10 1,07 - Standardní třída přesnosti T7 Neoznačené rozměry v [mm] * bez stíracích kroužků ** jednostranný stírací kroužek 2.4 Válcová jednoduchá matice se závitem RSB Označení Velikost závitu Matice se stíracím těsnícím kroužkem Standardní třída přesnosti T7 ds P D M L J dk Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] Max. axiální vůle [mm] Hmotnost matice [kg/ks] Hmotnost šroubu [kg/m] Třída přesnosti T5 R16-05B1-RSB 16x ,5 M26x1, , ,04 0,45 1,58 - R20-05C1-RSB 20x ,0 M36x1, , ,04 0,53 2,47 - R25-05B2-RSB 25x ,0 M42x1, , ,04 0,98 3,85 - R32-05B2-RSB 32x ,0 M50x2, , ,04 1,15 6,31 - Neoznačené rozměry v [mm] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 16 / 17

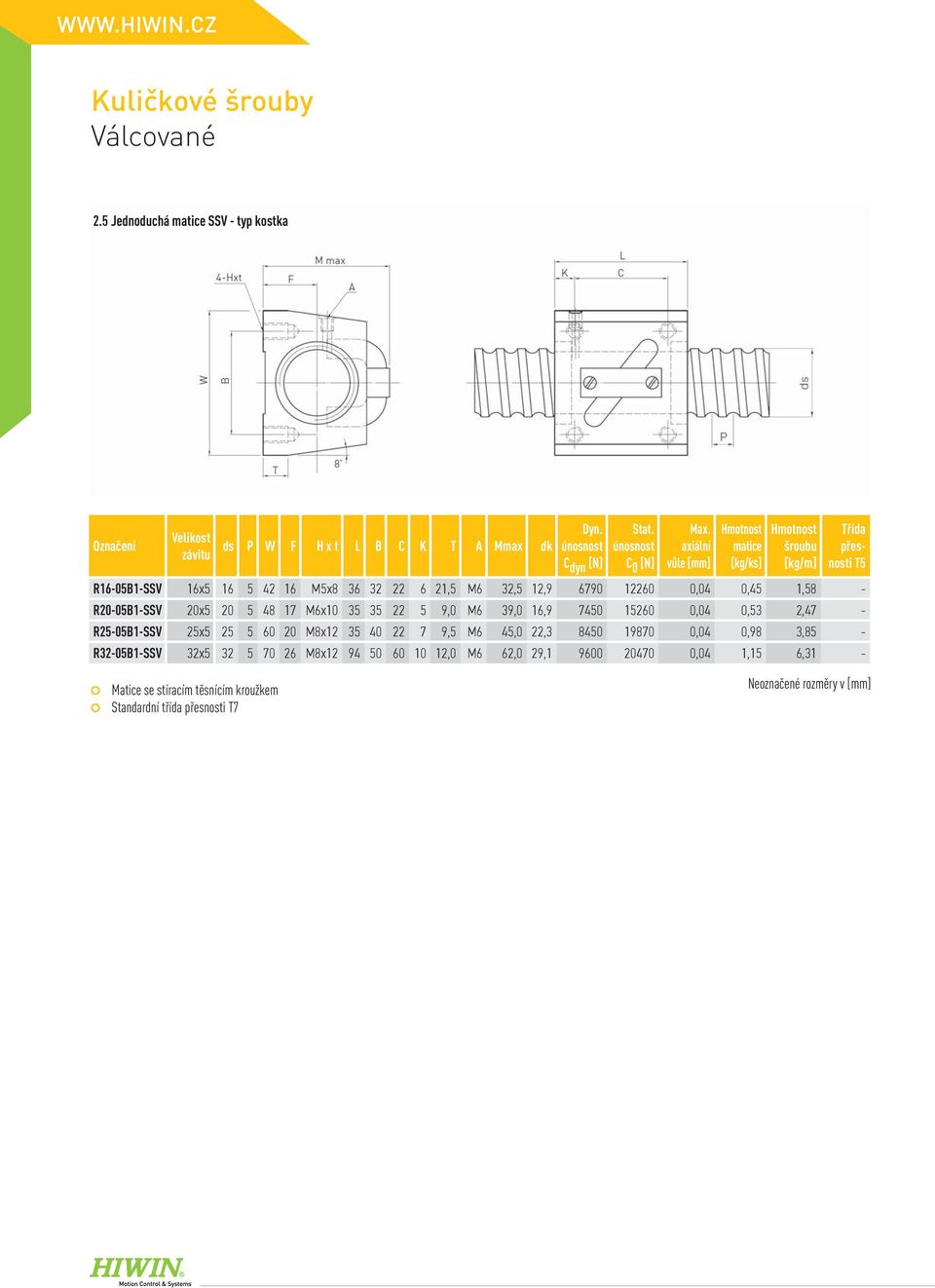

18 Válcované 2.5 Jednoduchá matice SSV - typ kostka Označení Velikost závitu ds P W F H x t L B C K T A Mmax dk Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] Max. axiální vůle [mm] Hmotnost matice [kg/ks] Hmotnost šroubu [kg/m] Třída přesnosti T5 R16-05B1-SSV 16x M5x ,5 M6 32,5 12, ,04 0,45 1,58 - R20-05B1-SSV 20x M6x ,0 M6 39,0 16, ,04 0,53 2,47 - R25-05B1-SSV 25x M8x ,5 M6 45,0 22, ,04 0,98 3,85 - R32-05B1-SSV 32x M8x ,0 M6 62,0 29, ,04 1,15 6,31 - Matice se stíracím těsnícím kroužkem Standardní třída přesnosti T7 Neoznačené rozměry v [mm]

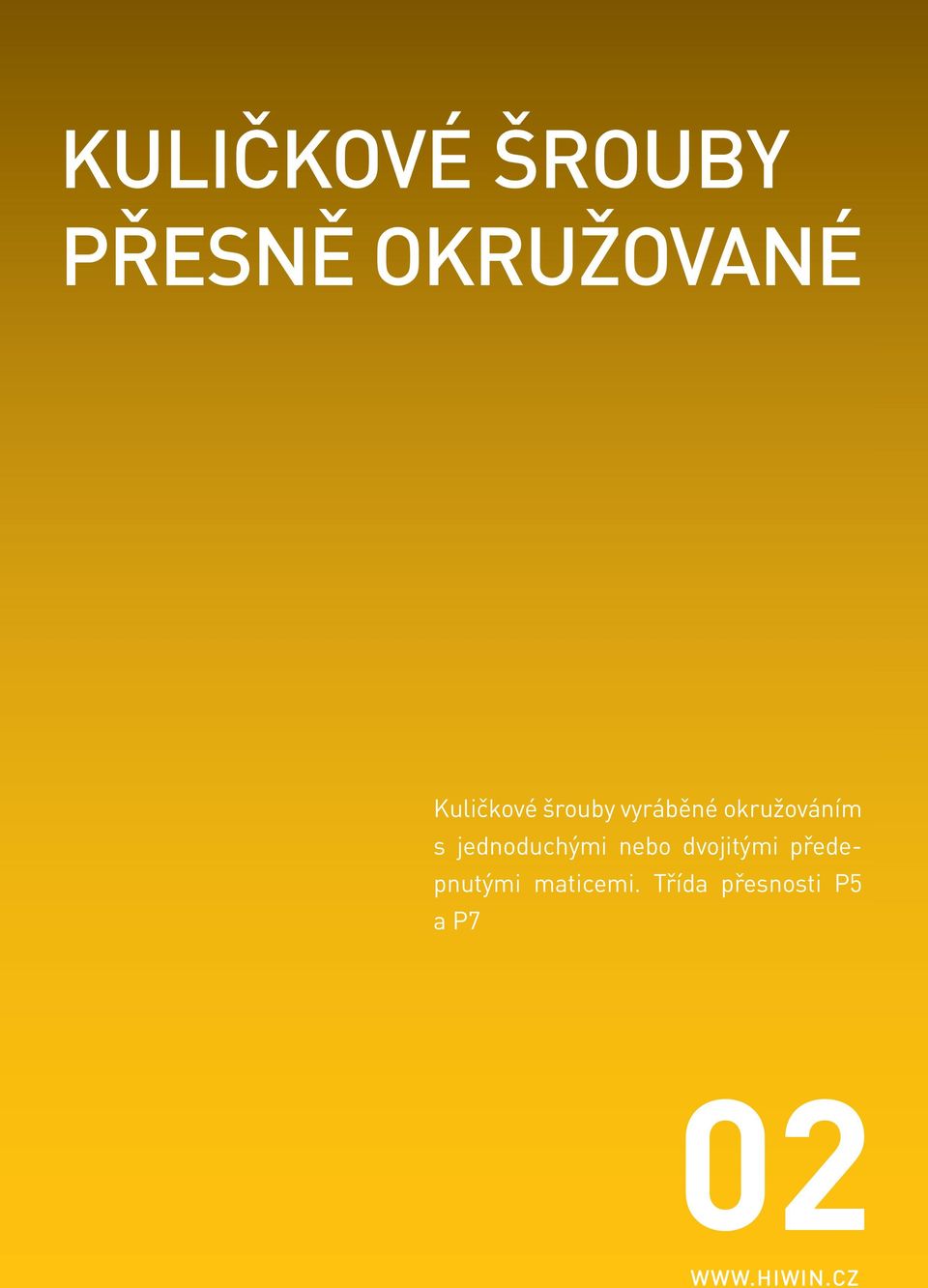

19 KULIČKOVÉ ŠROUBY PŘESNĚ OKRUŽOVANÉ vyráběné okružováním s jednoduchými nebo dvojitými předepnutými maticemi. Třída přesnosti P5 a P7 02 KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, / 19

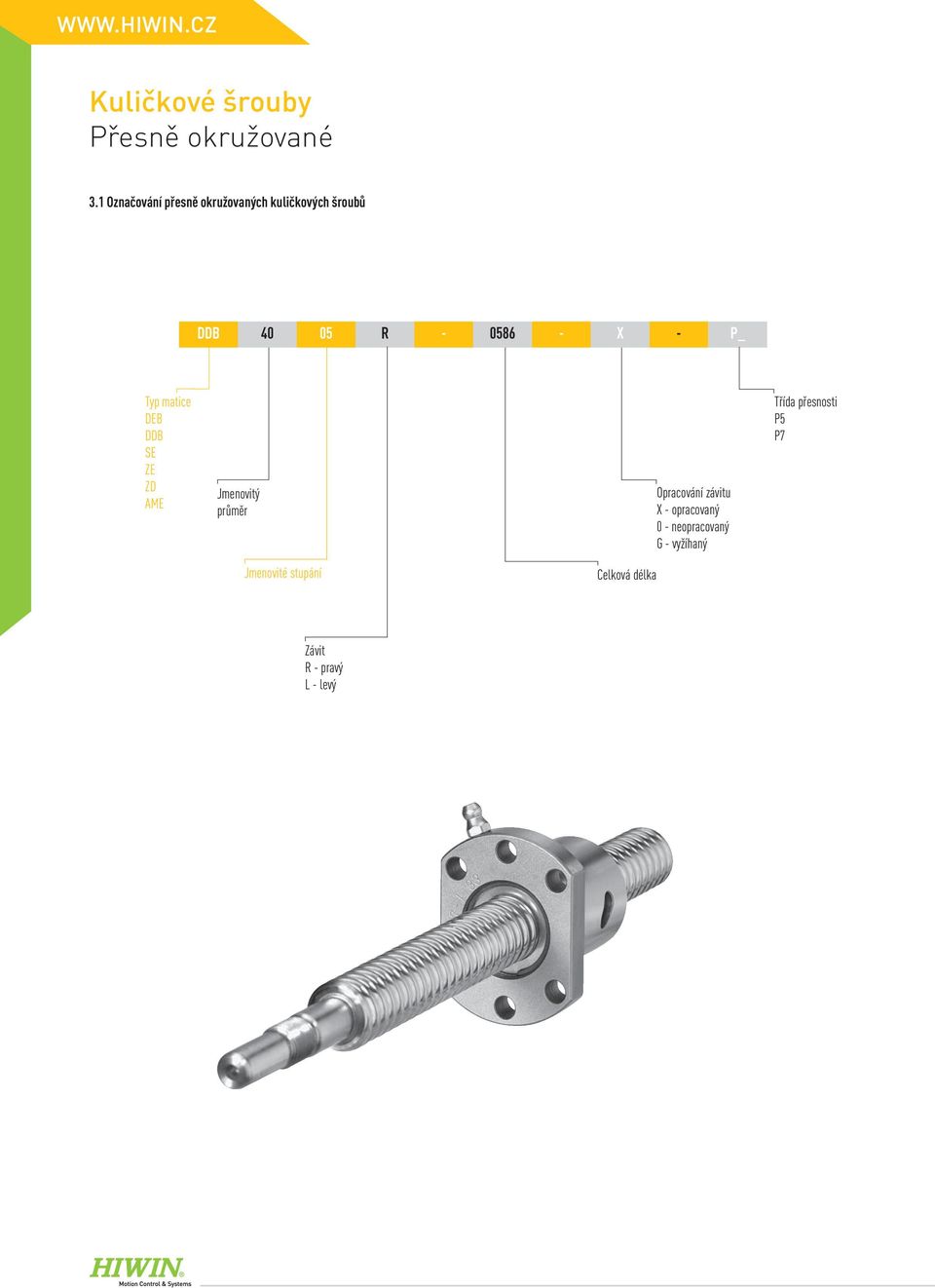

20 Přesně okružované 3.1 Označování přesně okružovaných kuličkových šroubů DDB R X - P_ Typ matice DEB DDB SE ZE ZD AME Jmenovitý průměr Opracování závitu X - opracovaný 0 - neopracovaný G - vyžíhaný Třída přesnosti P5 P7 Jmenovité stupání Celková délka Závit R - pravý L - levý

21 Přesně okružované 3.2 Jednoduchá matice přírubová Mazací otvor Mazací otvor Uspořádání otvorů 1 ds < _ 32 Uspořádání otvorů 2 ds > _ 40 Označení ds P D g6 D1 D2 D3 Uspořádání otvorů L L1 L2 L3 S B dk C dyn [N] C 0 [N] DEB1605-R-3EF , ,0 M , ,17 DEB2005-R-4EF , ,0 M , ,29 DEB2505-R-4EF , ,0 M , ,31 DEB2510-R-3EF , ,0 M , ,35 DEB3205-R-5EF , ,0 M , ,66 DEB3210-R-4EF , ,0 M , ,82 DEB3220-R-2EB , ,0 M , ,66 DEB4005-R-5EF , ,0 M8x , ,12 DEB4010-R-4EF , ,0 M8x , ,12 DEB4020-R-2EB , ,0 M8x , ,13 DEB5005-R-5EF , ,0 M8x , ,44 DEB5010-R-4EF , ,0 M8x , ,61 DEB5020-R-3EB , ,0 M8x , ,91 DEB6310-R-6EF , ,0 M8x , ,98 DEB6320-R-4EP , ,0 M8x , ,83 DEB6320-R-5EP , ,0 M8x , ,30 DEBH6320-R-6GP , ,0 M8x , ,40 DEB8010-R-6EF , ,0 M8x , ,13 DEB8020-R-4EP , ,0 M8x , ,95 DEB8020-R-5EP , ,0 M8x , ,25 DEBH8020-R-6GP , ,5 M8x , ,00 DEBH8020-R-7GP , ,5 M8x , ,60 Hmotnost [kg] Neoznačené rozměry v [mm] Matice pro přesně okružované kuličkové šrouby Připojovací rozměry dle DIN část 5 Jednoduchá přírubová matice Broušené kuličkové dráhy u matic Domečky pro matice viz příslušenstní kul. šroubů Třídy přesnosti P5 a P7 KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 20 / 21

22 Přesně okružované 3.3 Dvojitá předepnuté matice přírubová Mazací otvor Uspořádání otvorů 1 ds < _ 32 Uspořádání otvorů 2 ds > _ 40 Označení ds P D g6 D1 D2 D3 Uspořádání otvorů L L1 L2 L3 S B dk C dyn [N] C 0 [N] DDB1605-R-3EF , M , ,25 DDB2005-R-4EF , M , ,42 DDB2505-R-4EF , M , ,52 DDB2510-R-3EF , M , ,57 DDB3205-R-5EF , M , ,97 DDB3210-R-4EF , M , ,01 DDB3220-R-2EB , M , ,01 DDB4005-R-5EF , M8x , ,55 DDB4010-R-4EF , M8x , ,13 DDB4020-R-2EB , M8x , ,80 DDB5005-R-5EF , M8x , ,16 DDB5010-R-4EF , M8x , ,50 DDB5020-R-3EB , M8x , ,34 DDB6310-R-6EF , M8x , ,34 DDB6320-R-4EP , M8x , ,95 DDB8010-R-6EF , M8x , ,71 DDB8020-R-4EP , M8x , ,8 Matice pro přesně okružované kuličkové šrouby Připojovací rozměry dle DIN část 5 Jednoduchá přírubová matice Broušené kuličkové dráhy u matic Domečky pro matice viz příslušenstní kul. šroubů Třídy přesnosti P5 a P7 Hmotnost [kg] Neoznačené rozměry v [mm]

23 Přesně okružované 3.4 Válcová jednoduchá matice se závitem SE Drážka pro přívod maziva Označení ds P D -0,2 D1 L -0,5 L1 dk Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] Hmotnost [kg/ks] SE1605-R-3EF M30x1, , ,45 SE2005-R-4EF M35x1, , ,53 SE2505-R-4EF M40x1, , ,82 SE2510-R-3EF M45x1, , ,00 SE3205-R-5EF M48x1, , ,13 SE3210-R-4EF M52x1, , ,62 SE3220-R-2EB M52x1, , ,44 SE4005-R-5EF M60x1, , ,63 SE4010-R-4EF M60x1, , ,75 SE4020-R-2EB M60x1, , ,75 SE5010-R-4EF M75x1, , ,96 SE5020-R-3EB M75x1, , ,15 SE6310-R-6EF M85x2, , ,37 SE6320-R-3EP M85x2, , ,40 Matice pro přesně okružované kuličkové šrouby Broušené kuličkové dráhy u matic Třídy přesnosti P5 a P7 Neoznačené rozměry v [mm] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 22 / 23

24 Přesně okružované 3.5 Válcová jednoduchá matice ZE Označení ds P D g7 Matice pro přesně okružované kuličkové šrouby Broušené kuličkové dráhy u matic Třídy přesnosti P5 a P7 L ±0,2 L1 L2 L3 L4 T +0,1 B P9 dk Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] Hmotnost [kg/ks] ZE1605-R-3EF ,4 4 13, ,10 ZE2005-R-4EF ,4 4 17, ,23 ZE2505-R-4EF ,4 4 22, ,29 ZE2510-R-3EF ,4 4 21, ,50 ZE3205-R-5EF ,4 4 29, ,38 ZE3210-R-4EF ,4 4 27, ,74 ZE3220-R-2EB ,4 4 27, ,70 ZE4005-R-5EF ,4 4 37, ,44 ZE4010-R-4EF ,4 4 35, ,85 ZE4020-R-2EB ,4 4 35, ,88 ZE4040-R-2GB ,4 4 35, ,80 ZE5005-R-5EF ,4 4 47, ,72 ZE5010-R-4EF ,4 4 45, ,04 ZE5020-R-3EB ,4 4 45, ,10 ZE6310-R-6EF ,5 6 58, ,73 ZEN6320-R-4EP ,5 6 55, ,80 ZE8010-R-6EF ,5 6 75, ,80 ZE8020-R-4EP ,5 6 72, ,80 ZEH8020-R-6EP , ,0 8 68, ,00 Neoznačené rozměry v [mm]

25 Přesně okružované 3.6 Válcová dvojitá předepnutá matice ZD Označení ds P D g7 L ±0,2 L1 L2 L4 T +0,1 B P9 dk Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] Hmotnost [kg/ks] ZD1605-R-3EF ,4 4 13, ,20 ZD2005-R-4EF ,4 4 17, ,39 ZD2505-R-4EF ,4 4 22, ,48 ZD2510-R-3EF ,4 4 21, ,80 ZD3205-R-5EF ,4 4 29, ,63 ZD3210-R-3EF ,4 4 27, ,30 ZD3220-R-2EB ,4 4 27, ,30 ZD4005-R-5EF ,4 4 37, ,78 ZD4010-R-4EF ,4 4 35, ,34 ZD4020-R-2EB ,4 4 35, ,51 ZD5005-R-5EF ,4 4 47, ,40 ZD5010-R-4EF ,4 4 45, ,72 ZD5020-R-3EB ,4 4 45, ,95 ZD6310-R-6EF ,5 6 58, ,81 ZDN6320-R-4EP ,5 6 55, ,30 ZD8010-R-6EF ,5 6 75, ,50 ZD8020-R-4EP ,1 8 72, ,90 Neoznačené rozměry v [mm] Matice pro přesně okružované kuličkové šrouby Broušené kuličkové dráhy u matic Třídy přesnosti P5 a P7 KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 24 / 25

26 KULIČKOVÉ ŠROUBY SPECIÁLNÍ s poháněnou maticí, kuličkové šrouby s bezpečnostní maticí a kuličkové šrouby pro vysoká zatížení. 02

27 S poháněnou maticí 4.1 Poháněná matice AME Konstrukční řešení: Kuličková matice je uložena v radiálně-axiálním ložisku ZKLF...2Z, které je upevněno přes distanční kroužek pomocí pojistné matice HIR. Ložisko má vysokou tuhost díky 0 uspořádání obou kuličkových řad. Axiální a radiální síly, které vznikají, jsou tak zachyceny bez jakýchkoli problémů. Silnostěnný stabilní vnější ložiskový kroužek je přišroubován přímo na konstrukci, proto nejsou nutná ložisková pouzdra ani ložiskové domečky. Ložisko je promazáváno recirkulačním mazacím systémem. Kuličkovou matici lze mazat skrze radiální otvor v hřídeli. Řemenice není součástí dodávky. Označení Rozměry hřídele Rozměry matice ds P dk D1 D2 D3h7 D4 D5 L L1 L2 Typ ložiska Typ pojistné matice Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] n max [ot/min] AME1605-R-3EF , M ZKLF3080 HIR AME2005-R-4EF , M ZKLF40100 HIR AME2505-R-4EF , M ZKLF50115 HIR AME2510-R-3EF , M ZKLF50115 HIR AME3205-R-5EF , M ZKLF50115 HIR AME3210-R-4EF , M ZKLF AME3220-R-2EB , M ZKLF AME4005-R-5EF , M ZKLF60145 HIR AME4010-R-3EF , M ZKLF60145 HIR AME4020-R-2EB , M ZKLF60145 HIR AME5005-R-5EF , M ZKLF70155 HIR AME5010-R-4EF , M ZKLF70155 HIR AME5020-R-3EB , M ZKLF70155 HIR AME6310-R-6EF , M ZKLF90190 HIR Neoznačené rozměry v [mm] V případě zájmu je možné dodat poháněné matice i v dvojitém předepnutém provedení. Bližší informace na vyžádání u technickoobchodních zástupců firmy HIWIN. Matice pro přesně okružované kuličkové šrouby Broušené kuličkové dráhy u matic Vlastnosti a rozměry ložisek ZKLF v kapitole 6.6 Vlastnosti a rozměry pojistných matic HIR v kapitole 6.7 Třídy přesnosti P5 a P7 KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 26 / 27

28 Bezpečnostní matice 4.2 Bezpečnostní matice SEM Tyto matice pracují jako normální matice, ale jsou doplněny o bezpečnostní část. V této bezpečnostní části je vyroben negativní kuličkový závit, který zapadá s vůlí do závitu na hřídeli. Při pohybu matice se bezpečnostní závit nedotýká závitu hřídele. Jestliže dojde k rozbití nebo ztrátě některých kuliček v nosné matici, nebo dokonce k destrukci matice, negativní závit v bezpečnostní části dosedne do závitu v hřídeli a díky třecímu odporu zabrání další destrukci soustavy. nosná část bezpečnostní část Uspořádání otvorů 1 ds < _ 32 Uspořádání otvorů 2 ds > _ 40 Označení ds P D g7 D1 D2 D3 Uspořádání otvorů L L1 L2 L3 S L4 dk C dyn [N] C 0 [N] SEM3210-R-4EF ,5 M , SEM4010-R-4EF ,5 M8x , SEM4020-R-2EB ,5 M8x , SEM5010-R-5EF ,0 M8x , SEM6320-R-4EF , ,0 M8x , SEM8020-R-5EF , ,5 M8x , Třídy přesnosti P5 a P7 Neoznačené rozměry v [mm]

29 Pro vysoká zatížení 4.3 pro vysoká zatížení Tyto kuličkové šrouby snesou 2x až 3x větší zatížení než standadní kuličkové šrouby stejné nominální velikosti. Mají vysokou únosnost v axiáním směru a vysokou životnost. Jedná se o speciální kuličkové šrouby s delšími dodacími termíny. Maximální délka: 2 m. Mazací otvor Označení ds P D L F T E X H W M Dyn. únosnost C dyn [N] Stat. únosnost C 0 [N] 50-16B B B B B B B B B B B B Neoznačené rozměry v [mm] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 28 / 29

30 LOŽISKOVÉ DOMEČKY A OPRACOVÁNÍ KONCŮ Široká nabídka ložiskových domečků pro uložení konců kuličkových šroubů. 02

31 Ložiskové domečky a opracování konců 5.1 Uložení kuličkových šroubů typu SFA, SLA Pevné uložení radioaxiálním ložiskem, typ SFA SFA-06 SFA-10 ZKLFA Patkové uložení pro pevné uchycení kul. šroubu Patkové uložení obsahuje: Ložiskový domeček z oceli Radioaxiální ložisko s kosoúhlým stykem ZKLF... se šrouby 10.9 Pojistnou matici Výška osy pevného uložení je sladěna s volným uložením v radiálním ložisku a s domečkem pro kuličkové matice. Domeček se může přišroubovat se shora /S1/ nebo ze spodu / S2/. Pevné uchycení má dva otvory pro kuželové nebo válcové kolíky. Vhodné opracování konců pro pevné uchycení je typ S2-xx. Jmenoviný průměr Označení L L1 L2 L3 H kul. šroubu H1 JS7 H2 H3 H4 H5 d D D1 b B B1 B2 S1 H12 S2 S3 Radioaxiální ložisko Pojistná matice S C DIN SFA ,0 5,3 M6 3,7 ZKLFA0630.2Z HIR-06 4 x M3 x SFA ,5 8,4 M10 7,7 ZKLFA1050.2RS HIR-10 4 x M5 x 20 Neoznačené rozměry v [mm] Doporučené opracování S2 nebo S3, kap KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 30 / 31

32 Ložiskové domečky a opracování konců SFA-12 SFA-40 ZKLF ukončení šroubu S2-d Jmenoviný průměr Označení L L1 L2 L3 H H1 JS7 H2 H3 H4 H5 d D D1 b B B1 B2 S1 H12 kul. šroubu S2 S3 Radioaxiální ložisko Pojistná matice S C DIN SFA ,5 8,4 M10 7,7 ZKLF1255.2RSPE HIR-12 3 x M6 x SFA ,5 10,5 M12 9,7 ZKLF1762.2RSPE HIR-17 3 x M6 x SFA ,5 10,5 M12 9,7 ZKLF2068.2RSPE HIR-20 4 x M6 x SFA ,5 12,6 M14 9,7 ZKLF3080.2RSPE HIR-30 6 x M6 x SFA ,5 12,6 M14 9,7 ZKLF RSPE HIR-40 4 x M8 x 50 Neoznačené rozměry v [mm] Doporučené opracování S2 nebo S3, kap

33 Ložiskové domečky a opracování konců Volné uložení radiálním ložiskem, typ SLA ukončení šroubu S5-d Patkové uložení pro volné uchycení kuličkového šroubu DIN 625 Volné uložení obsahuje: Ložiskový domeček z oceli Radiální ložisko Pojistný kroužek DIN 471 Výška osy volného uložení je sladěna s pevným uložením a domečkem pro kul. matice. Domeček se může přišroubovat se shora (S1) a ze spodu (S2). Vhodné opracování konců pro volné uložení je typ S5-xx. Jmenovitý průměr kul. šroubu Označení L L1 L2 L3 H H1 JS7 H2 H3 H4 H5 b B B1 S1 H12 S2 d D J6 Poj. kroužek DIN 471 Radiální ložisko DIN SLA ,5 5,3 M x 0, RS 16 SLA ,5 8,4 M x 1, RS 20 SLA ,0 8,4 M x 1, RS 25 SLA ,0 10,5 M x 1, RS 32 SLA ,0 10,5 M x 1, RS 40 SLA ,0 12,6 M x 1, RS 50 SLA ,0 12,6 M x 1, RS Doporučené opracování S5 nebo S1, kap Neoznačené rozměry v [mm] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 32 / 33

34 Ložiskové domečky a opracování konců 5.2 Uložení kuličkových šroubů BK, FK, BF, FF Uvedené typy uložení BK, FK, BF a FF se dají použít jako alternativa standardních uložení s ložisky INA, které jsou uvedeny v předchozí kapitole katalogu. Jsou cenově přístupnější a jsou skladem v Brně. Jejich využití je především pro válcované kuličkové šrouby Pevné uložení radioaxiálním ložiskem, typ BK Pevné uložení obsahuje: Ložiskový domeček z oceli včetně kuličkového ložiska s kosoúhlým stykem 2 ks distančních kroužků Radiální pojistnou matici Typ do L1 L2 L3 H ±0,02 H1 H2 A B C1 C2 E F G s S1 S2 S3 Opracování BK , ,5 11,0 6,6 5,0 E2B A BK , ,5 11,0 6,6 6,5 E2B A BK , ,5 11,0 6,6 6,5 E2B A BK , ,6 14,0 9,0 8,5 E2B A BK , ,6 14,0 9,0 8,5 E2B A BK , ,0 17,5 11,0 11,0 E2B A BK , ,0 20,0 14,0 13,0 E2B A BK , ,0 26,0 18,0 17,5 E2B A Ložisko Doporučené opracování E2B, kap Neoznačené rozměry v [mm]

35 Ložiskové domečky a opracování konců Volné uložení radiálním ložiskem, typ BF Volné uložení obsahuje: Ložiskový domeček z oceli Radiální kuličkové ložisko Pojistný kroužek Typ do L3 H ±0,02 H1 H2 A E F G s S1 S2 S3 Opracování Ložisko BF , ,5 11,0 6,6 5,0 E5B ZZ BF , ,5 11,0 6,6 6,5 E5B ZZ BF , ,5 11,0 6,6 6,5 E5B ZZ BF , ,6 14,0 9,0 8,5 E5B ZZ BF , ,6 14,0 9,0 8,5 E5B ZZ BF , ,0 17,5 11,0 11,0 E5B ZZ BF , ,0 20,0 14,0 13,0 E5B ZZ BF , ,0 26,0 18,0 17,5 E5B ZZ Doporučené opracování E5B, kap Neoznačené rozměry v [mm] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 34 / 35

36 Ložiskové domečky a opracování konců Pevné uložení radioaxiálním ložiskem, typ FK Pevné uložení obsahuje: Ložiskový domeček z oceli včetně kuličkového ložiska s kosoúhlým stykem 2 ks distančních kroužků Radiální pojistná matice FK-08 4x 4-X otvor Bohrung, øx, zahloubení ØY Senkung, øy, hloubka Senkungstiefe zahloubení Z Z Montážní Montage varianta Variante A A Montážní Montage varianta Variante B B FK-10 - FK-30 4x otvor øx, zahloubení øy, 4-X Bohrung, ØY Senkung, hloubka Senkungstiefe zahloubení Z Z Montážní Montage varianta Variante A A Montage Variante B Montážní varianta B Typ d1 L H F E Dg6 A PCD B L1 T1 L2 T2 X Y Z M T FK , , ,4 6,5 4 M3 14 E2F FK , ,5 5 8,5 6 4,5 8,0 4 M4 16 E2F A FK , ,5 5 8,5 6 4,5 8,0 4 M4 19 E2F A FK , , ,5 9,5 6 M4 22 E2F A FK , , ,6 11,0 10 M4 24 E2F A FK , , ,6 11,0 10 M4 30 E2F A FK , , ,0 15,0 13 M5 35 E2F A FK , , ,0 17,5 15 M6 40 E2F A Opracování Ložisko Doporučené opracování E2F, kap Neoznačené rozměry v [mm]

37 Ložiskové domečky a opracování konců Volné uložení radiálním ložiskem, typ FF Volné uložení obsahuje: Ložiskový domeček z oceli Radiální kuličkové ložisko Pojistný kroužek 4x 4-X otvor Bohrung, øx, zahloubení ØY øy, Senkung, hloubka Senkungstiefe zahloubení Z Typ d1 L H F Dg6 A PCD B X Y Z Opracování FF ,4 6,5 4,0 E5F ZZ FF ,4 6,5 4,0 E5F ZZ FF ,5 8,0 4,0 E5F ZZ FF ,5 9,5 5,5 E5F ZZ FF ,6 11,0 6,5 E5F ZZ FF ,6 11,0 6,5 E5F ZZ FF ,0 14,0 8,5 E5F ZZ FF ,0 17,0 11,0 E5F ZZ Doporučené opracování E5F, kap Ložisko Neoznačené rozměry v [mm] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 36 / 37

38 Ložiskové domečky a opracování konců 5.3 Uložení WBK pro vysoká zařízení Přírubové ložiskové domečky řady WBK jsou díky robustní konstrukci vhodné pro aplikace s vysokým axiálním zatížením. Jsou k dostání v uspořádání DF, DFD a DFF. Odpovídající opracování typu W2 a W5, kap P do hl. Q 4-P do hl. Q D g6 d1 H8 d d1 H8 D2 D1 PCD W PCD V PCD W PCD V l L1 L l L2 6-ØX otvor zahloubení ØY, hloubka Z A Uspořádání otvoru 1 ds 30 8-ØX otvor zahloubení ØY, hloubka Z A Uspořádání otvoru 2 ds > 30 Označení Průměr kul. šroubu d D D1 D2 L L1 L2 A W X Y Z d1 l V P Q WBK-15-DF , M5 10 WBK-17-DF , M5 10 WBK-20-DF , M5 10 WBK-25-DF ,5 17, M6 12 WBK-25-DFD ,5 17, M6 12 WBK-30-DF ,5 17, M6 12 WBK-30-DFD ,5 17, M6 12 WBK-35-DF ,5 17, M6 12 WBK-35-DFD ,5 17, M6 12 WBK-35-DFF ,5 17, M6 12 WBK-40-DF ,5 17, M6 12 WBK-40-DFD ,5 17, M6 12 WBK-40-DFF ,5 17, M6 12 Neoznačené rozměry v [mm]

39 Ložiskové domečky a opracování konců Uspořádání yp DF yp DFD yp DFF Složení ØD3 M L3 A B (1) Upevňovací šroub, (2) Víčko, (3) Těleso, (4) Ložisko, (5) Těsnění, (6) Distanční koužek, (7) Pojistná matice Poznámka: 1. K ustavení při montáži použít plochy A a B. 2. Pro zajištění vysoké přesnosti nesmí být díly 1-6 demontovány. Označení Dynamická únostnost [kn] Max. axiální síla [kn] Předepnutí [kn] Axiální tuhost [N/μm] Třecí moment [Nm] Pojistná matice M D3 L3 Hmotnost [kg] WBK-15-DF 21,9 26,6 2, ,19 M15 x ,9 WBK-17-DF 21,9 26,6 2, ,19 M17 x ,9 WBK-20-DF 21,9 26,6 2, ,19 M20 x ,9 WBK-25-DF 28,5 40,5 3, ,29 M25 x 1, ,1 WBK-25-DFD 46,5 81,5 4, ,39 M25 x 1, ,4 WBK-30-DF 29,2 43,0 3, ,30 M30 x 1, ,0 WBK-30-DFD 47,5 86,0 4, ,40 M30 x 1, ,3 WBK-35-DF 31,0 50,0 3,8, ,34 M35 x 1, ,4 WBK-35-DFD 50,5 100,0 5, ,45 M35 x 1, ,3 WBK-35-DFF 50,5 100,0 7, ,59 M35 x 1, ,0 WBK-40-DF 31,5 52,0 3, ,36 M40 x 1, ,6 WBK-40-DFD 51,5 104,0 5, ,47 M40 x 1, ,2 WBK-40-DFF 51,5 104,0 7, ,61 M40 x 1, ,7 Neoznačené rozměry v [mm] KULIČKOVÉ ŠROUBY HIWIN S.R.O., INFO@HIWIN.CZ, 38 / 39

40 Ložiskové domečky a opracování konců 5.4. Opracování konců Společnost HIWIN dodává kuličkové šrouby včetně opracování konců dle zákaznického výkresu. Pro zjednodušení práce představujeme doporučená opracování pro konkrétní ložiskový domeček a konkrétní účel. Nejčastěji se používá na poháněném konci šroubu pevně uložení (SFA, BK, FK, WBK) a na druhém konci uložení volné (SLA, BF, FF), které konec dostatečně podepírá, ale zároveň umožňuje dilataci šroubu. V některých případech je vhodnější oba konce uložit do pevných uložní. Pokud je šroub uložen jen na jednom konci, vždy musí být v pevném uložení Standardní typy opracování konců kuličkových šroubů pro uložení SFA Typ S2 Typ S3 Rozměrová tabulka opracování S2 a S3 pro uložení SFA Typ S2 Typ S3 Pro uložení d0 d1 d2 d3 L2 L3 LB LZ LP B x X S2-06 S3-06 SFA-06 8, 10, 12 6 h5 M 6x0,5 5 j S2-10 S3-10 SFA h5 M 10x0,75 8 j x1,2 S2-12 S3-12 SFA h5 M 12x1 10 j x1,8 S2-17 S3-17 SFA h5 M 17x1 14 j x3,0 S2-20 S3-20 SFA-20 25, h5 M 20x1 14 j x3,0 S2-25 S3-25 SFA-25 32, h5 M 25x1,5 20 j x3,5 S2-30 S3-30 SFA h5 M 30x1,5 25 j x4,0 S2-40 S3-40 SFA h5 M 40x1,5 32 k x5,0 S2-50 S h5 M 50x1,5 40 k x4,0 S2-60 S h5 M 60x2 50 k x5, Standardní typy opracování konců kuličkových šroubů pro uložení SLA Typ S5 Typ S1 Rozměrová tabulka opracování S5 a S1 pro uložení SLA Typ S5 Typ S1 Pro uložení d0 d1 d2 d3 de L1 L5 L15 LB LZ LP LE B x T S5-06 S1-06 SLA-06 8, 10, 12 6 j6 M6x0.5 5 j6 5.7 h S5-10 S1-10 SLA j6 M10x j6 9.6 h x1.2 S5-12 S1-12 SLA j6 M12x1 10 j h x1.8 S5-17 S1-17 SLA j6 M17x1 14 j h x3.0 S5-20 S1-20 SLA-20 25, j6 M20x1 14 j6 19 h x3.0 S5-25 S1-25 SLA-25 32, j6 M25x j h x3.5 S5-30 S1-30 SLA j6 M30x j h x4.0 S5-40 S1-40 SLA j6 M40x k h x5.0 S5-50 S j6 M50x k6 47 h x5.0 S5-60 S j6 M60x2 50 k6 57 h x5.0
