Vysokohodnotný beton Návrh receptury JOSEF FLÁDR KANCELÁŘ: B788 KONZULTACE: PONDĚLÍ 10:00 11:15

Transkript

1 Vysokohodnotný beton Návrh reeptury JOSEF FLÁDR KANCELÁŘ: B788 KONZULTACE: PONDĚLÍ 10:00 11:15

2 OBSAH Postup návrhu betonu podle Bolomey Postup návrhu betonu podle Kennedyho Postup návrhu betonu pro UHPC Zkoušky čerstvého betonu

3 Stanovení reeptury betonu a UHPC Neexistuje exaktní způsob stanovení reeptury Matematiky nelze postihnout všehny vlivy tehnologie (počasí, stáří složek, postup míhání, kvalitu hutnění) => dopad na výsledné vlastnosti Výpočetní model nesmí být příliš složitý (součinitele) => nebude používán Proměnnost vstupníh složek

4 Bolomeyova metoda vodního součinitele Metoda vznikla před 100 lety Omezena pro betony do pevnostní třídy C16/20 až C80/95 Omezení vodního součinitele w/ = 0,4 až 0,7 Nezohledňují se přísady Zohledňuje kvalitu kameniva

5 Bolomeyova metoda vodního součinitele 1. Stanovení vodního součinitele w a k 1 f R 0,5 f a k R požadovaná třída betonu Součinitel kvality kameniva (0,5 horší kvalita, 0,6 lepší kvalita) pevnostní třída ementu

6 Bolomeyova metoda vodního součinitele 2. Stanovení množství ementu ν zvětšení objemu vlivem póru 1 s k m w m v m p p ρ s sypná hmotnost kameniva [kg/m 3 ] ρ k objemová hmotnost kameniva [kg/m 3 ] ρ objemová hmotnost ementu [kg/m 3 ] ρ p objemová hmotnost přísady [kg/m 3 ]

7 Bolomeyova metoda vodního součinitele 3. Stanovení množství kameniva m w m v m p p m k k Vz V z množství pórů [%]

8 Bolomeyova metoda vodního součinitele 4. Kontrola jemnýh části m j m j m p 0, m k m množství jemnýh části [kg] p p 0,25 poměr mezi jemným kamenivem k ostatnímu kamenivu [%] D max Maximální limit množství jemnýh částí 16 mm 530 kg/m 3 32 mm 460 kg/m 3 63 mm 430 kg/m 3

9 Bolomeyova metoda vodního součinitele 5. Kontrola objemu vždy V z m mv v mk k m p p

10 Kennedyho metoda stanovení tloušťky ementové vrstvy Metoda vznikla před 60 lety Omezena pro betony do pevnostní třídy C16/20 až C100/115 Omezení vodního součinitele w/ = 0,35 až 0,7 Nezohledňují se přísady Zohledňuje původ kameniva

11 Kennedyho metoda stanovení tloušťky ementové vrstvy 1. Stanovení měrného povrhu kameniva k i sk 90 k di ψ k Součinitel kameniva (1,1 těžené kamenivo, 1,4 1,9 drené kamenivo ρ k objemová hmotnost kameniva [kg/m 3 ] p i hmotnostní podíl i té frake (větší než 0,25) velikost horního síta i té frake d i p

12 Kennedyho metoda stanovení tloušťky ementové vrstvy 2. Volba vodního součinitele 3. Stanovení tloušťky ementového tmelu Vodní součinitel w/ [ ] Tloušťka ementového tmelu [m] > 0, ,45 až 0, ,35 až 0,

13 Kennedyho metoda stanovení tloušťky ementové vrstvy 3. Stanovení objemu ementového tmelu s V 1 sk mk k V elkový objem ρ s sypná hmotnost kameniva [kg/m 3 ] ρ k objemová hmotnost kameniva [kg/m 3 ] s k měrný povrh kameniva [m 2 /kg] δ tloušťka ementového tmelu [m]

14 Kennedyho metoda stanovení tloušťky ementové vrstvy 4. Stanovení množství ementového tmelu m V w m w p 1 / p 0, 25 p m 100 k k

15 Kennedyho metoda stanovení tloušťky ementové vrstvy 5. Stanovení množství vody m w v m 6. Oprava vodního součinitele k w mv m k mp koefiient podle použití příměsi Příměs Hodnota k mikrosilika 2,0 elektrárenský popílek 0,4 vysokopení struska 0,6

16 Kennedyho metoda stanovení tloušťky ementové vrstvy 7. Kontrola objemu vždy V z m mv v mk k m p p

17 Návrh reeptury UHPC 1. Odhad vodního součinitele

18 Návrh reeptury UHPC 2. Stanovení množství příměsí Dávkování podle zkušeností Předpis výrobe

19 Návrh reeptury UHPC 3. Stanovení množství ementu podle Bolomey Uvažovaný obsah pórů je vhodné uvažovat 1,05 až 1,10 p p v k s m m w m 1

20 Návrh reeptury UHPC 4. Stanovení množství kameniva m w m v m p p mk k V z 5. Úprava dávky vody w m mv k m p Příměs Hodnota k mikrosilika 2,0 elektrárenský popílek 0,4 vysokopení struska 0,6

21 Návrh reeptury UHPC 7. Kontrola objemu vždy V z m mv v mk k m p p

22 Zkoušky čerstvého betonu

23 Zkoušky čerstvého betonu Jaké znáte?

24 Zkoušky čerstvého betonu Měření konzistene Sednutí kužele Rozlití Rozlití pro samonivelační betony Konzistometr VeBe Stupeň zhutnění J ring L box Snowball test

25 Zkoušky čerstvého betonu Stanovení obsahu vzduhu v čerstvém betonu Stanovení doby tuhnutí a tvrdnutí Stanovení množství drátků v čerstvém drátkobetonu

26 Sednutí kužele slumptest

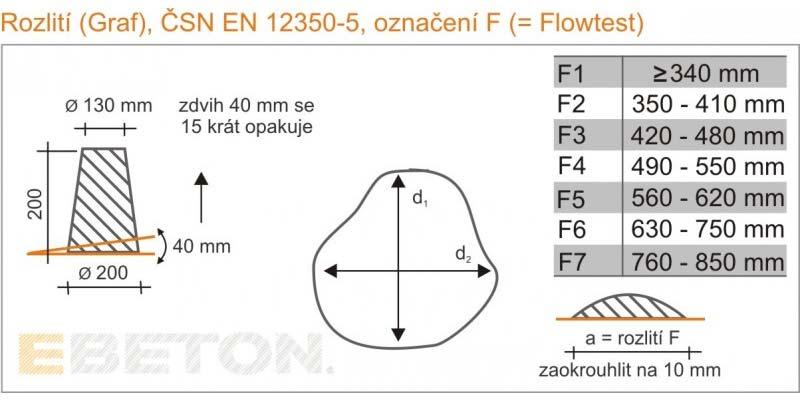

27 Zkouška rozlití flowtest video

28 Zkouška rozlití pro samonivelační betony

29 Zkouška podle konzistometru VeBe

30 Stupeň zhutnění

31 J ring video

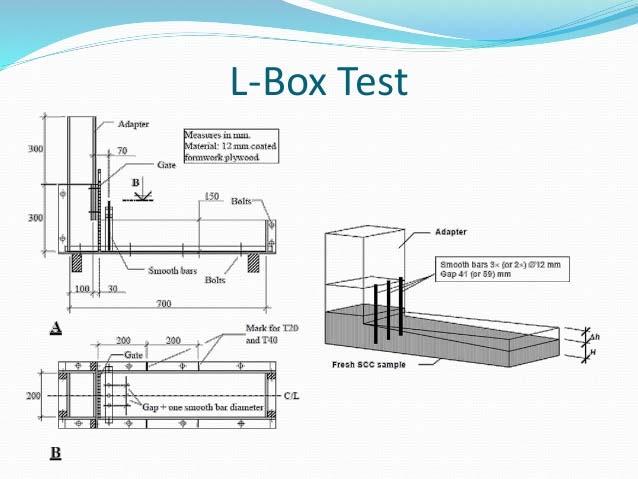

32 L box video

33 Snowball test

34 Stanovení množství vzduhu video

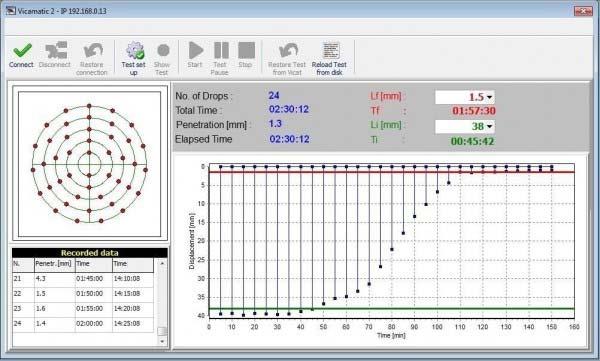

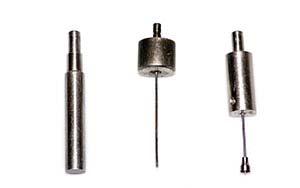

35 Stanovení počátku tuhnutí a tvrdnutí

36 Stanovení množství drátků

37 Děkuji Vám za pozornost
