Rešerše geotechnických poměrů v trase přeložky silnice II/154 v Třeboni

Transkript

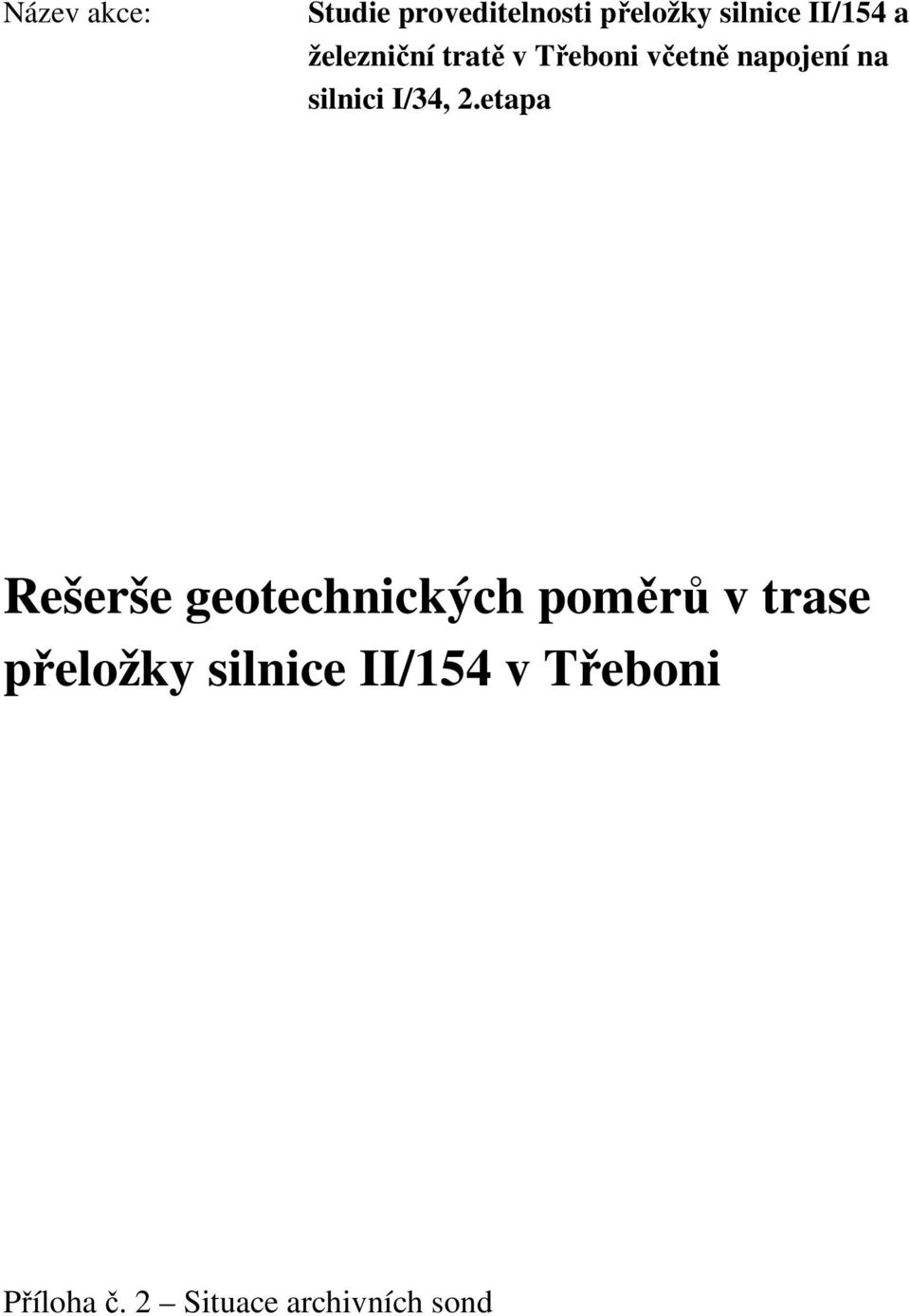

1 Název akce: Studie proveditelnosti přeložky silnice II/154 a železniční tratě v Třeboni včetně napojení na silnici I/34, 2.etapa Rešerše geotechnických poměrů v trase přeložky silnice II/154 v Třeboni Příloha č. 2 Situace archivních sond

2 - Třeboň obchvat, zpracovala SG Geotechnika a.s. v roce 2005, řešitel Ing. Václav Pupík, č.ú , číslo Geofond P Vrt J 1 (y ,54, x ,75, z - 431,94) 0,00 0,20 humózní hlína, tmavě hnědá 0,20 1,10 písek hlinitý, hrubozrnný, vhký, kyprý, hnědošedý (S4/SM) 1,10 2,20 písek jílovitý, střednozrnný, část. stmelený, vlhký, rezavě hnědý (S5/SC) 2,20 4,70 písčitý jíl, tuhý až pevný s polohami velmi vlhkého jílovitého písku, bílošedý (F4/CS) 4,70-8,30 jíl, tuhý až pevný, bílošedý (F8/CH) 8,30 10,0 písek jílovitý, hrubozrnný, velmi vlhký, stř.ulehlý, světle šedý (S5/SC) Naražená hladina podzemní vody : 4,50 m 3,80 m Vrt J 2 (y ,51, x ,72, z - 430,79) 0,00 2,60 navážka, komunální odpad, cihly, dřevo, hlinitý písek, škvára, černošedá 2,60 3,70 navážka, oraganická zemina, škvára, igelit, černošedá 3,70 5,00 organická zemina, povahy jílů se silnou organickou příměsí, měkká, černohnědá 5,00 5,80 písek jílovitý, střednozrnný, velmi vlhký, kyprý, šedý (S5/SC) 5,80 6,10 organická zemina, měkká, černošedá 6,10 10,0 písek, hrubozrnný, zvodnělý, středně ulehlý, šedý (S3/S-F) Naražená hladina podzemní vody : 4,00 m 3,20 m strana - 2-

3 - Třeboň obrobna strojního závodu JC státních lesů, zpracoval Stavoprojekt Č. Budějovice v roce 1990, číslo úkolu JSF/ , řešitel František Popp, číslo Geofond GF P Sonda V1 (z 435,51) 0,00 0,30 navážková zemina s kameny a cihlami 0,30 1,10 béžový jemno až střednozrnný písek, slabě jílnatý, ulehlý (S3) 1,10 1,70 hnědošedý jíl písčitý, tuhý až pevný (F4) 1,70 2,00 hnědý středno až hrubozrnný písek (S3) 2,00 3,30 hnědý jílnatý písek, ulehlý (S5) 3,30-3,80 rudočervený jíl, pevný (F6) 3,80 4,50 bělavě šedý jíl, jemně písčitý, pevný (F4) 4,50 5,30 světle šedý střednozrnný písek, jílnatý (S5) 5,30 7,10 světle šedý hrubozrnný písek, jílnatý, ulehlý (S5) 7,10 8,00 světle hnědý hrubozrnný písek s drobným štěrkem do 1 cm (S2) Naražená hladina podzemní vody : 1,70 m 1,80 m - Třeboň čerpací stanice, zpracovala SG Geotechnika a.s. v roce 2002, Ing. Martin Bouška, č.ú , Geofond č. GF P Vrt J 1 (z - 428,60) 0,00 0,10 humózní hlína, drn 0,10 0,50 navážka, povahy kamenů do 10 cm, výplň hrubozrnný hlinitý písek, hnědý strana - 3-

4 0,50 1,20 organická zemina, jílovitá hlína rašelinná, měkká až tuhá, hnědočerná 1,20 2,40 písek jílovitý, hrubozrnný, zvodnělý, kyprý, šedý (S5/SC) 2,40 3,20 štěrk jílovitý, silně, zrna do 2 cm, pevný, šedý (G5/GC) 3,20 4,50 jíl písčitý, pevný, příměs štěrku, tmavě hnědý (F4/CS) 4,50 5,00 štěrk jílovitý, silně, zrna do 2 cm, pevný, šedý (G5/GC) 5,00 10,00 jíl písčitý, tuhý až pevný, příměs štěrku, zvodnělé prolohy slabě jílovitého písku, světle šedobéžový (F4/CS) Naražená hladina podzemní vody : 1,30 m 2,00 m - Třeboň silnice I/34, zpracovala Stavební geologie Praha v roce 1969, řešitel Ladislav Tóth, číslo úkolu KIM - 07, číslo Geofond GF V Vrt PW39 (y ,6, x ,2, z 431,69) 0,00 0,50 ornice 0,50 1,00 písek hlinitý, jemnozrnný, žlutý 1,00 6,30 písek kaolinický se štěrkem do 2 cm, šedý, žlutobílý 6,30 7,00 hlína jílovitá, tuhá, červenošedá 7,00 8,50 písek kaolinický, střednozrnný, bílý 1,50 m Vrt W41 (y ,8, x ,6, z 436,21) 0,00 0,30 ornice 0,30 2,00 hlína jílovitá, písčitá, tuhá až pevná, okrově šedá strana - 4-

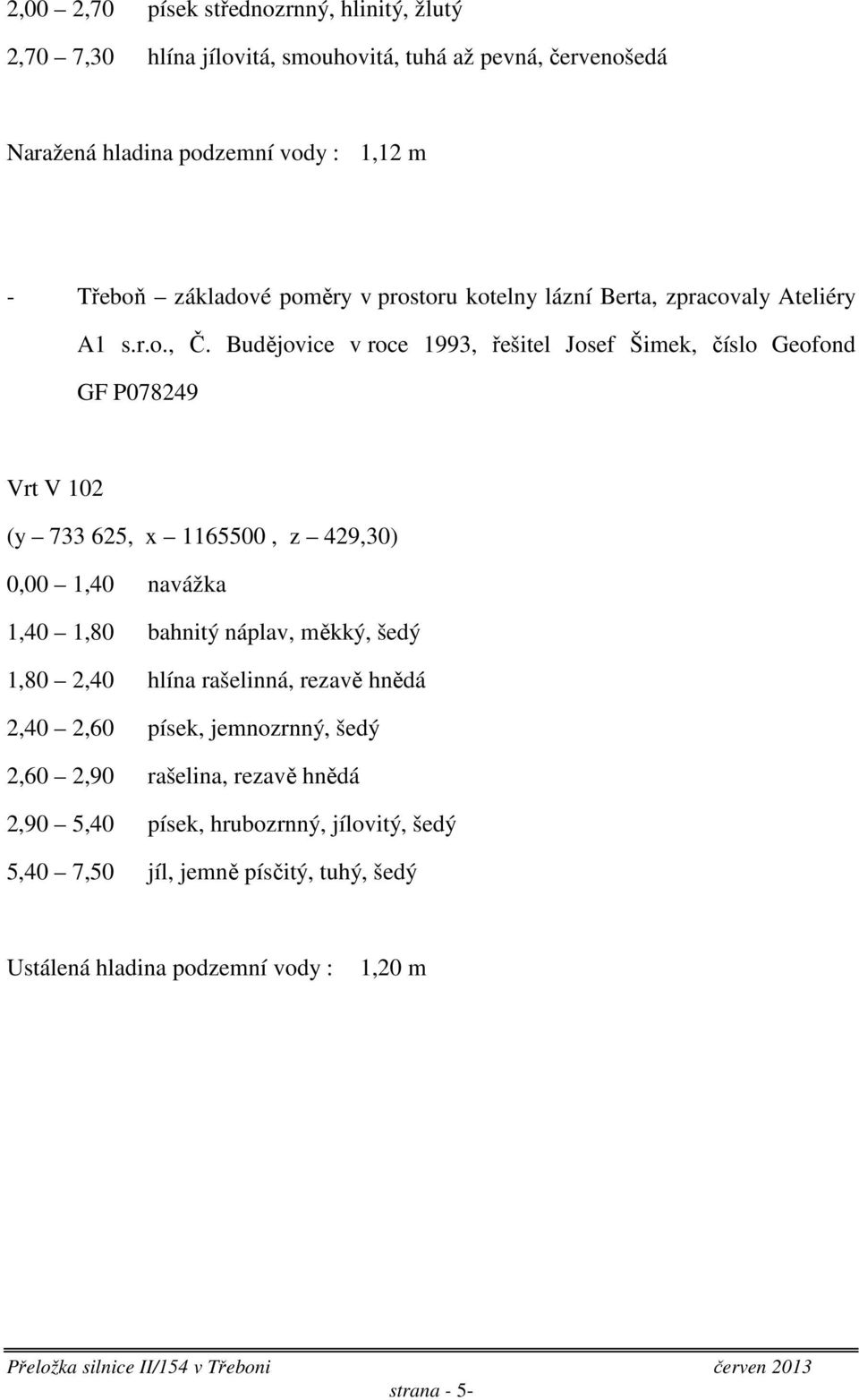

5 2,00 2,70 písek střednozrnný, hlinitý, žlutý 2,70 7,30 hlína jílovitá, smouhovitá, tuhá až pevná, červenošedá Naražená hladina podzemní vody : 1,12 m - Třeboň základové poměry v prostoru kotelny lázní Berta, zpracovaly Ateliéry A1 s.r.o., Č. Budějovice v roce 1993, řešitel Josef Šimek, číslo Geofond GF P Vrt V 102 (y , x , z 429,30) 0,00 1,40 navážka 1,40 1,80 bahnitý náplav, měkký, šedý 1,80 2,40 hlína rašelinná, rezavě hnědá 2,40 2,60 písek, jemnozrnný, šedý 2,60 2,90 rašelina, rezavě hnědá 2,90 5,40 písek, hrubozrnný, jílovitý, šedý 5,40 7,50 jíl, jemně písčitý, tuhý, šedý 1,20 m strana - 5-

6 - Třeboň poruchy objektu č.p. 135 Dukelská ulice, zpracovaly Průzkumné práce s.r.o., Č. Budějovice v roce 2000, řešitel František Plachký, číslo Geofond GF P Vrt V 2 (z 429,94) 0,00 1,50 navážka 1,50 3,10 rašelinná zemina, s úlomky dřeva, tmavě hnědá 3,10 6,20 písek jílovitý, jemnozrnný, ulehlý, světle šedý 6,20 8,40 písek, hrubozrnný, se štěrkem, mokrý, hnědý 8,40 10,4 jíl, tuhý, šedý 10,4 10,5 písek, hrubozrnný, slabě zabahněný, šedomodrý 5,40 7,50 jíl, jemně písčitý, tuhý, šedý Naražená hladina podzemní vody : 3,20 m 1,50 m strana - 6-
