Zpráva o IG průzkumu. Kainarova Brno. Brno - Líšeň - Podolská - Polyfunkční dům. Zak. č.: Zpracovatel: Jakub Horna

Transkript

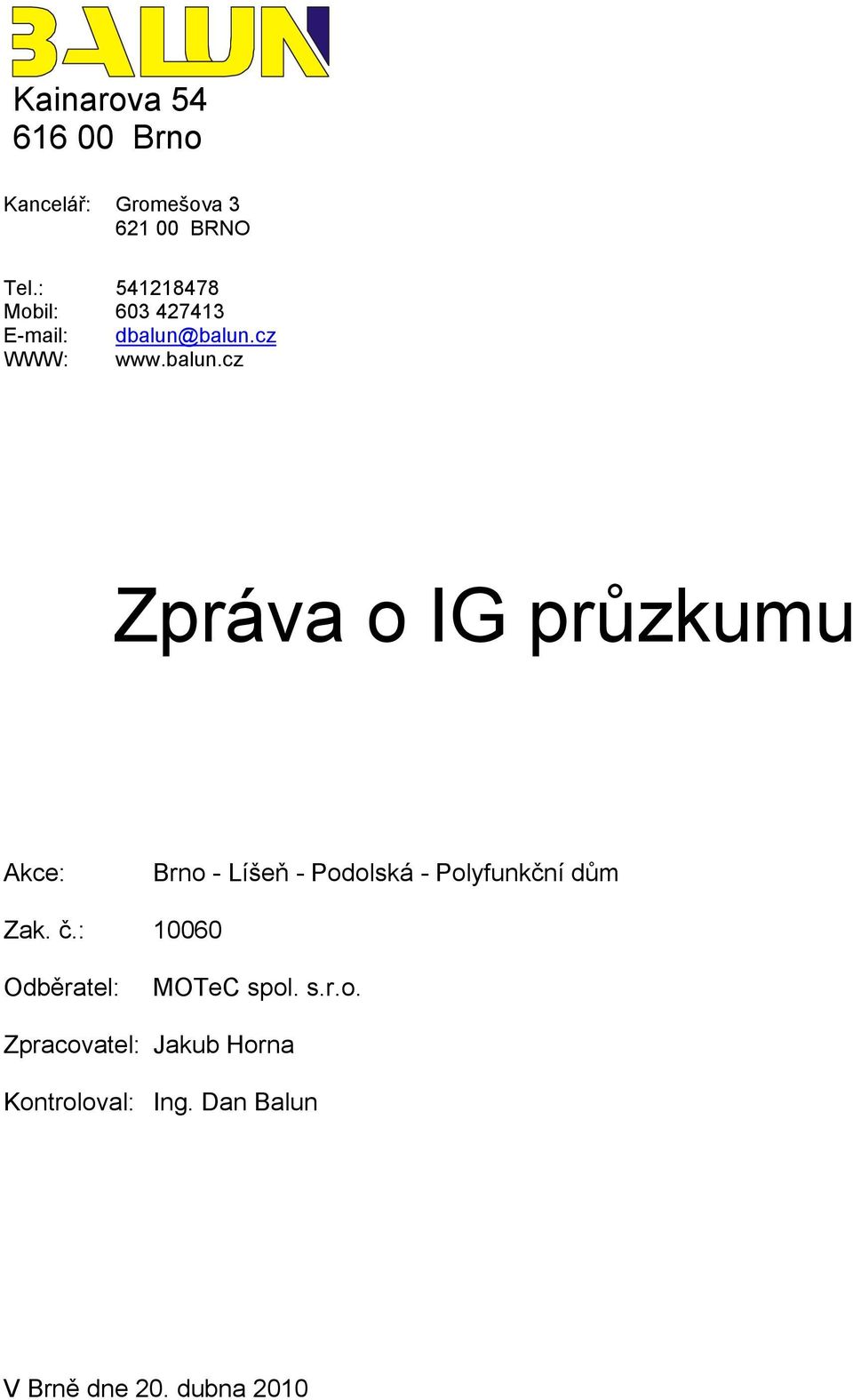

1 Kainarova Brno Kancelář: Gromešova BRNO Tel.: Mobil: dbalun@balun.cz WWW: Zpráva o IG průzkumu Akce: Brno - Líšeň - Podolská - Polyfunkční dům Zak. č.: Odběratel: MOTeC spol. s.r.o. Zpracovatel: Jakub Horna Kontroloval: Ing. Dan Balun V Brně dne 20. dubna 2010

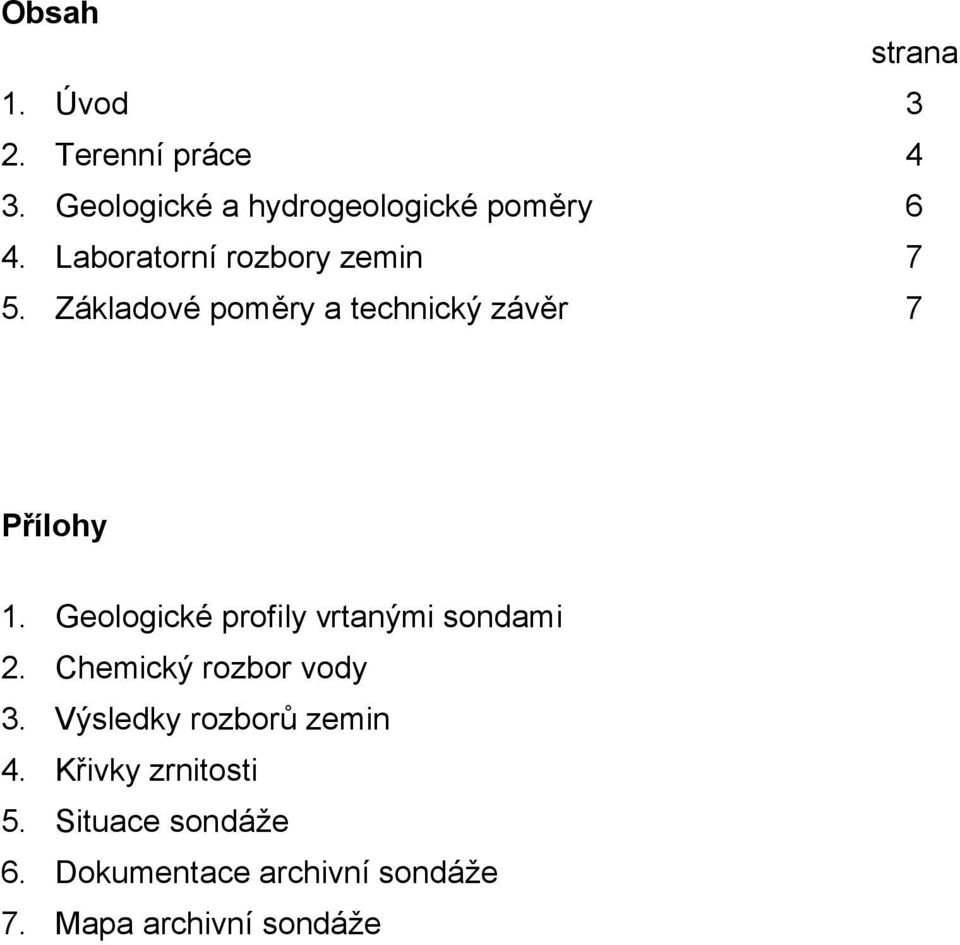

2 Obsah strana 1. Úvod 3 2. Terenní práce 4 3. Geologické a hydrogeologické poměry 6 4. Laboratorní rozbory zemin 7 5. Základové poměry a technický závěr 7 Přílohy 1. Geologické profily vrtanými sondami 2. Chemický rozbor vody 3. Výsledky rozborů zemin 4. Křivky zrnitosti 5. Situace sondáže 6. Dokumentace archivní sondáže 7. Mapa archivní sondáže

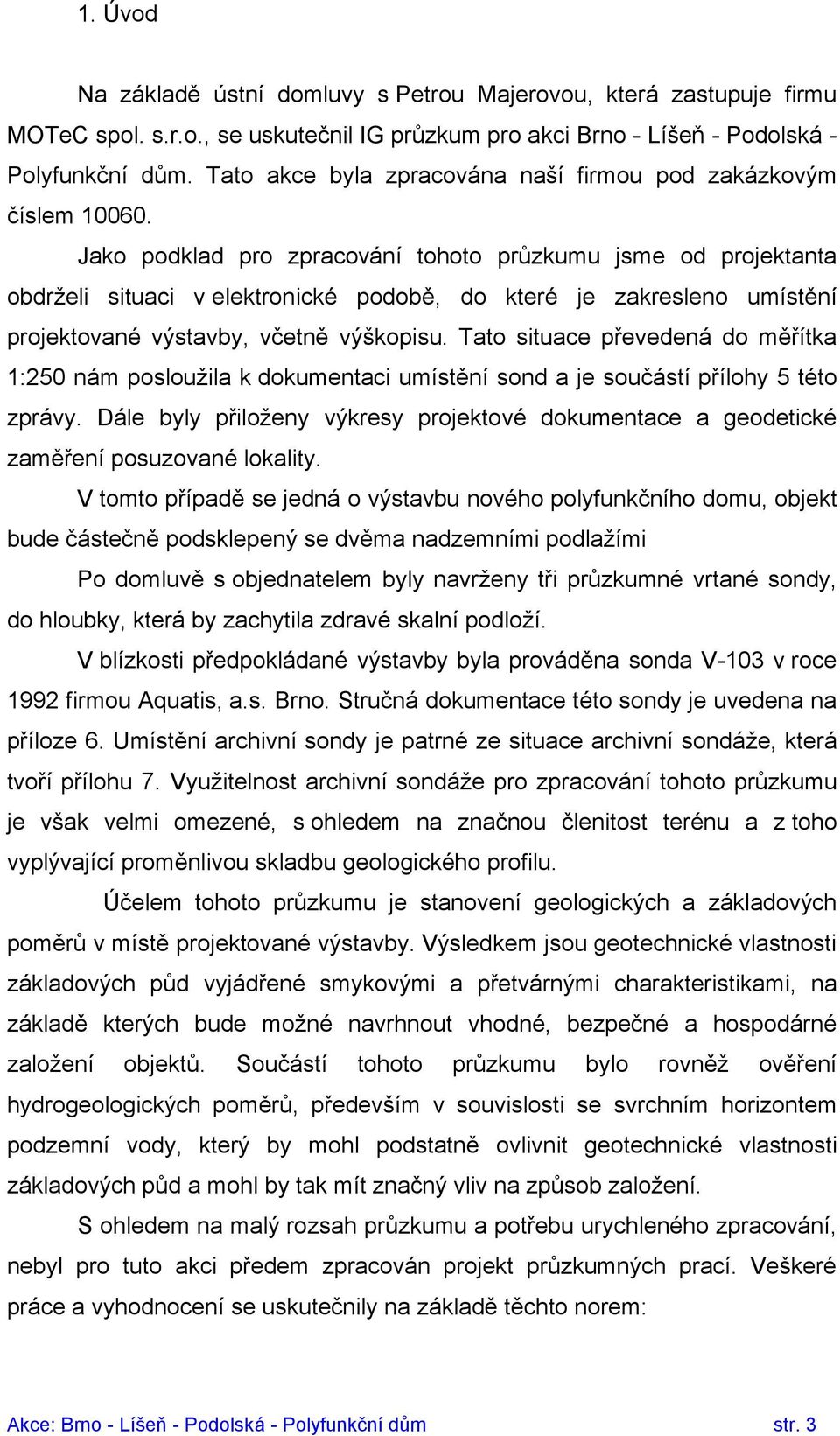

3 1. Úvod Na základě ústní domluvy s Petrou Majerovou, která zastupuje firmu MOTeC spol. s.r.o., se uskutečnil IG průzkum pro akci Brno - Líšeň - Podolská - Polyfunkční dům. Tato akce byla zpracována naší firmou pod zakázkovým číslem Jako podklad pro zpracování tohoto průzkumu jsme od projektanta obdrželi situaci v elektronické podobě, do které je zakresleno umístění projektované výstavby, včetně výškopisu. Tato situace převedená do měřítka 1:250 nám posloužila k dokumentaci umístění sond a je součástí přílohy 5 této zprávy. Dále byly přiloženy výkresy projektové dokumentace a geodetické zaměření posuzované lokality. V tomto případě se jedná o výstavbu nového polyfunkčního domu, objekt bude částečně podsklepený se dvěma nadzemními podlažími Po domluvě s objednatelem byly navrženy tři průzkumné vrtané sondy, do hloubky, která by zachytila zdravé skalní podloží. V blízkosti předpokládané výstavby byla prováděna sonda V-103 v roce 1992 firmou Aquatis, a.s. Brno. Stručná dokumentace této sondy je uvedena na příloze 6. Umístění archivní sondy je patrné ze situace archivní sondáže, která tvoří přílohu 7. Využitelnost archivní sondáže pro zpracování tohoto průzkumu je však velmi omezené, s ohledem na značnou členitost terénu a z toho vyplývající proměnlivou skladbu geologického profilu. Účelem tohoto průzkumu je stanovení geologických a základových poměrů v místě projektované výstavby. Výsledkem jsou geotechnické vlastnosti základových půd vyjádřené smykovými a přetvárnými charakteristikami, na základě kterých bude možné navrhnout vhodné, bezpečné a hospodárné založení objektů. Součástí tohoto průzkumu bylo rovněž ověření hydrogeologických poměrů, především v souvislosti se svrchním horizontem podzemní vody, který by mohl podstatně ovlivnit geotechnické vlastnosti základových půd a mohl by tak mít značný vliv na způsob založení. S ohledem na malý rozsah průzkumu a potřebu urychleného zpracování, nebyl pro tuto akci předem zpracován projekt průzkumných prací. Veškeré práce a vyhodnocení se uskutečnily na základě těchto norem: Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 3

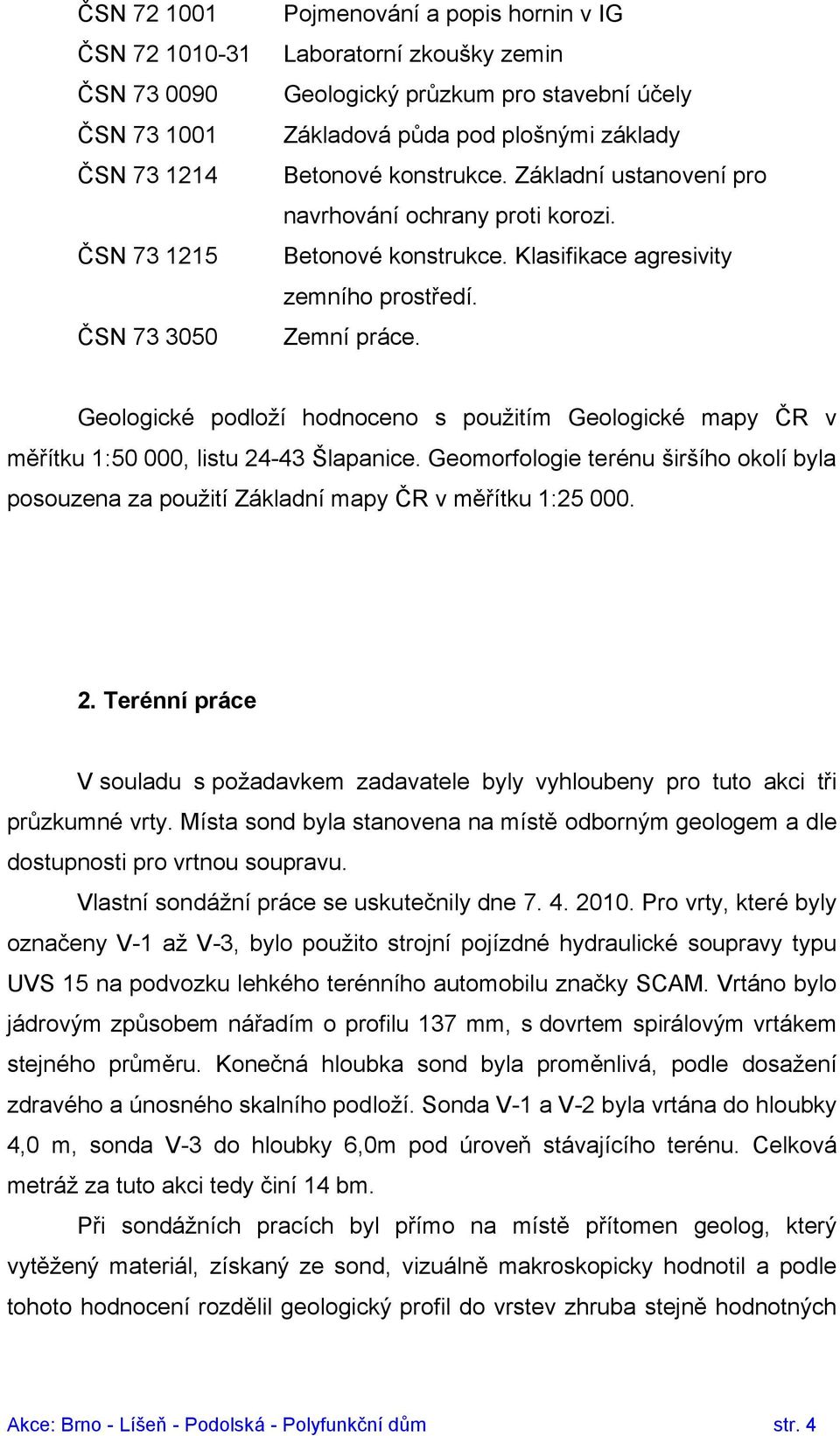

4 ČSN ČSN ČSN ČSN ČSN ČSN ČSN Pojmenování a popis hornin v IG Laboratorní zkoušky zemin Geologický průzkum pro stavební účely Základová půda pod plošnými základy Betonové konstrukce. Základní ustanovení pro navrhování ochrany proti korozi. Betonové konstrukce. Klasifikace agresivity zemního prostředí. Zemní práce. Geologické podloží hodnoceno s použitím Geologické mapy ČR v měřítku 1:50 000, listu Šlapanice. Geomorfologie terénu širšího okolí byla posouzena za použití Základní mapy ČR v měřítku 1: Terénní práce V souladu s požadavkem zadavatele byly vyhloubeny pro tuto akci tři průzkumné vrty. Místa sond byla stanovena na místě odborným geologem a dle dostupnosti pro vrtnou soupravu. Vlastní sondážní práce se uskutečnily dne Pro vrty, které byly označeny V-1 až V-3, bylo použito strojní pojízdné hydraulické soupravy typu UVS 15 na podvozku lehkého terénního automobilu značky SCAM. Vrtáno bylo jádrovým způsobem nářadím o profilu 137 mm, s dovrtem spirálovým vrtákem stejného průměru. Konečná hloubka sond byla proměnlivá, podle dosažení zdravého a únosného skalního podloží. Sonda V-1 a V-2 byla vrtána do hloubky 4,0 m, sonda V-3 do hloubky 6,0m pod úroveň stávajícího terénu. Celková metráž za tuto akci tedy činí 14 bm. Při sondážních pracích byl přímo na místě přítomen geolog, který vytěžený materiál, získaný ze sond, vizuálně makroskopicky hodnotil a podle tohoto hodnocení rozdělil geologický profil do vrstev zhruba stejně hodnotných Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 4

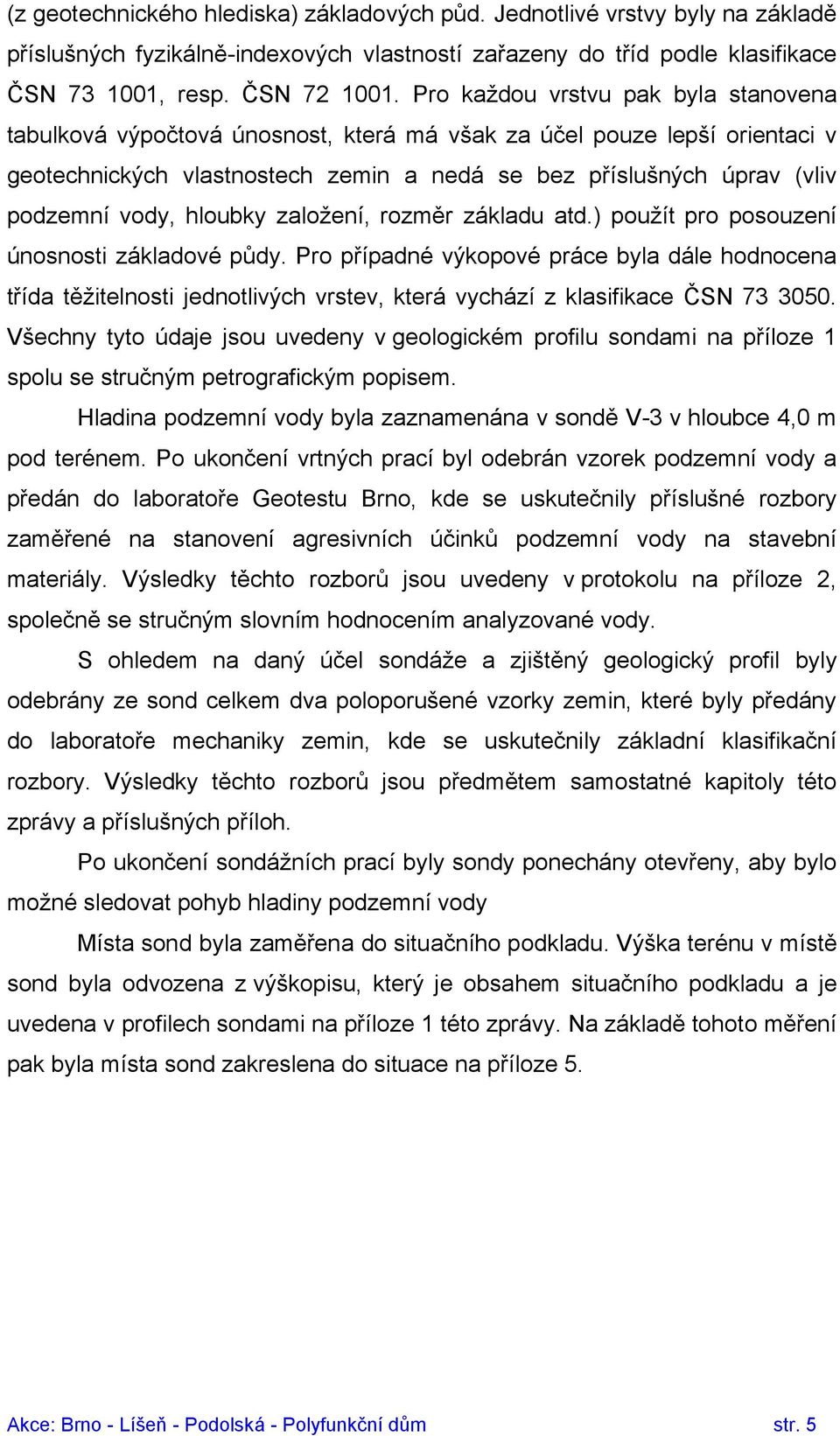

5 (z geotechnického hlediska) základových půd. Jednotlivé vrstvy byly na základě příslušných fyzikálně-indexových vlastností zařazeny do tříd podle klasifikace ČSN , resp. ČSN Pro každou vrstvu pak byla stanovena tabulková výpočtová únosnost, která má však za účel pouze lepší orientaci v geotechnických vlastnostech zemin a nedá se bez příslušných úprav (vliv podzemní vody, hloubky založení, rozměr základu atd.) použít pro posouzení únosnosti základové půdy. Pro případné výkopové práce byla dále hodnocena třída těžitelnosti jednotlivých vrstev, která vychází z klasifikace ČSN Všechny tyto údaje jsou uvedeny v geologickém profilu sondami na příloze 1 spolu se stručným petrografickým popisem. Hladina podzemní vody byla zaznamenána v sondě V-3 v hloubce 4,0 m pod terénem. Po ukončení vrtných prací byl odebrán vzorek podzemní vody a předán do laboratoře Geotestu Brno, kde se uskutečnily příslušné rozbory zaměřené na stanovení agresivních účinků podzemní vody na stavební materiály. Výsledky těchto rozborů jsou uvedeny v protokolu na příloze 2, společně se stručným slovním hodnocením analyzované vody. S ohledem na daný účel sondáže a zjištěný geologický profil byly odebrány ze sond celkem dva poloporušené vzorky zemin, které byly předány do laboratoře mechaniky zemin, kde se uskutečnily základní klasifikační rozbory. Výsledky těchto rozborů jsou předmětem samostatné kapitoly této zprávy a příslušných příloh. Po ukončení sondážních prací byly sondy ponechány otevřeny, aby bylo možné sledovat pohyb hladiny podzemní vody Místa sond byla zaměřena do situačního podkladu. Výška terénu v místě sond byla odvozena z výškopisu, který je obsahem situačního podkladu a je uvedena v profilech sondami na příloze 1 této zprávy. Na základě tohoto měření pak byla místa sond zakreslena do situace na příloze 5. Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 5

6 3. Geologické a hydrogeologické poměry Lokalita průzkumu leží východním okraji města Brna v městské části Líšeň na ulici Podolská, zhruba 100 m od řeky Říčky. Okolí posuzované plochy je tvořeno převážně zalesněnými plochami. Východní okraj posuzované plochy lemuju silnice II. třídy spojující obec Podolí s Brnem. Dále na východ pak protéká řeka Říčka a nachází se zde malé soukromé chaty. Terén se směrem k západu prudce zvedá a dále od posuzované plochy směrem k východu se taktéž prudce zvedá a vytváří tak údolí, které se nazývá Mariánské údolí a pokračuje dále k severu. Z geomorfologického hlediska se jedná o oblast Brněnské vrchoviny, celku Drahanské vrchoviny, podcelku Konické vrchoviny a okrsku Hornoříčské vrchoviny. Geologické podloží předkvarterního stáří je v posuzované oblasti tvořeno téměř výhradně horninami z období paleozoika. Jedná se převážně o pískovce a slepence. Toto podloží bylo zaznamenáno ve všech provedených sondách, z hlediska klasifikace základových půd podle ČSN se jedná o třídy R3 až R6. U sondy V-3 však bylo skalní podloží navrtáno až v hloubce 5,5 m pod terénem. Výše se pak nachází písčité jíly třídy F4-CS a jílovitoprachové hlíny třídy F6-CI. Další vrstva tvořená prachovou hlínou třídy F5-MI,ML byla zaznamenána i u ostatních sond. Povrch terénu v celé ploše tvoří navážky, které zasahují do hloubky místy až 2,0 m pod terénem. Hladina podzemní vody byla zaznamenána pouze v sondě V-3. Z hlediska chemického působení vody na beton se jedná o slabě agresivní chemické prostředí XA1. Dále byla zaměřena hladina podzemní vody ve studně, která se nachází v hloubce 2,7 m pod terénem. Je tak velice pravděpodobné, že hladina v sondě V-3 ještě dodatečně nastoupí zhruba do stejné výšky jako ve studni. Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 6

7 4. Laboratorní rozbory zemin S ohledem na účely průzkumu byly z provedených sond odebrány celkem dva poloporušené vzorky rostlých zemin, které byly zpracovány v laboratoři mechaniky zemin. Jednalo se v daném případě o klasifikační rozbory zaměřené na přesnější zatřídění dle kritérií ČSN Na obou vzorcích se uskutečnil základní granulometrický rozbor kombinací sítovací a hustoměrné metody. Pro vyhodnocení hustoměrné zkoušky bylo nutné rovněž zjištění měrné hmotnosti pevných částic vzorků. U obou vzorků, u kterých byl granulometrickým rozborem zjištěn nezanedbatelný obsah jemnozrnné frakce, byla dále zjišťována vlhkost na mezi tekutosti a plasticity, která je pak spolu s přirozenou vlhkostí podkladem pro zatřídění. Dále byla stanovena laboratorní penetrační pevnost, která je podkladem pro stanovení konzistence. Všechny číselné výsledné hodnoty jsou uvedeny na příloze 3 v přehledu. Výsledné křivky zrnitosti jsou vykresleny v semilogaritmickém tvaru na příloze 4. Metodika laboratorních rozborů mechaniky zemin odpovídá požadavkům platných norem ČSN až ČSN Základové poměry a technický závěr Ve smyslu článku 20 ČSN , písmene b) jde na daném staveništi o základové poměry složité. V části posuzované plochy se vyskytuje vysoka hladina podzemní vody a v blízkosti sondy V-3 skalní podloží ustupuje do větší hloubky, takže základové půdy nejsou uloženy vodorovně. V daném případě se jedná zřejmě ze statického hlediska o konstrukci nenáročnou ve smyslu čl. 21, písmene a). Proto doporučuji posuzovat stavbu jako druhou geotechnickou kategorii podle čl. 24 písm. a) normy. Lze doporučit výpočet obou mezních stavů základových půd pro předpokládané zatížení, aby bylo lépe využito jejich Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 7

8 příznivých geotechnických vlastností, a tím došlo i k úspoře materiálu a prací nutných pro vybudování základů. Petrogr. popis Hlína prachová sl. písčitá Třída zákl. půd F5-ML, MI Konzistence tuhá Tab.výp.únosnost R dt 150 kpa Objemová tíha 20,0 knm -3 Úhel vnitřního tření - totální 0 o - efektivní 21 o Koheze - totální 60 kpa - efektivní 14 kpa Modul deformace E def 4 MPa Přev. součinitel ß 0,47 Opr. souč.přitížení m 0,2 Petrogr. popis Hlína jílovitoprachová Třída zákl. půd F6-CI Konzistence tuhá Tab.výp.únosnost R dt 100 kpa Objemová tíha 21,0 knm -3 Úhel vnitřního tření - totální 0 o - efektivní 17 o Koheze - totální 50 kpa - efektivní 14 kpa Modul deformace E def 4 MPa Přev. součinitel ß 0,47 Opr. souč.přitížení m 0,2 Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 8

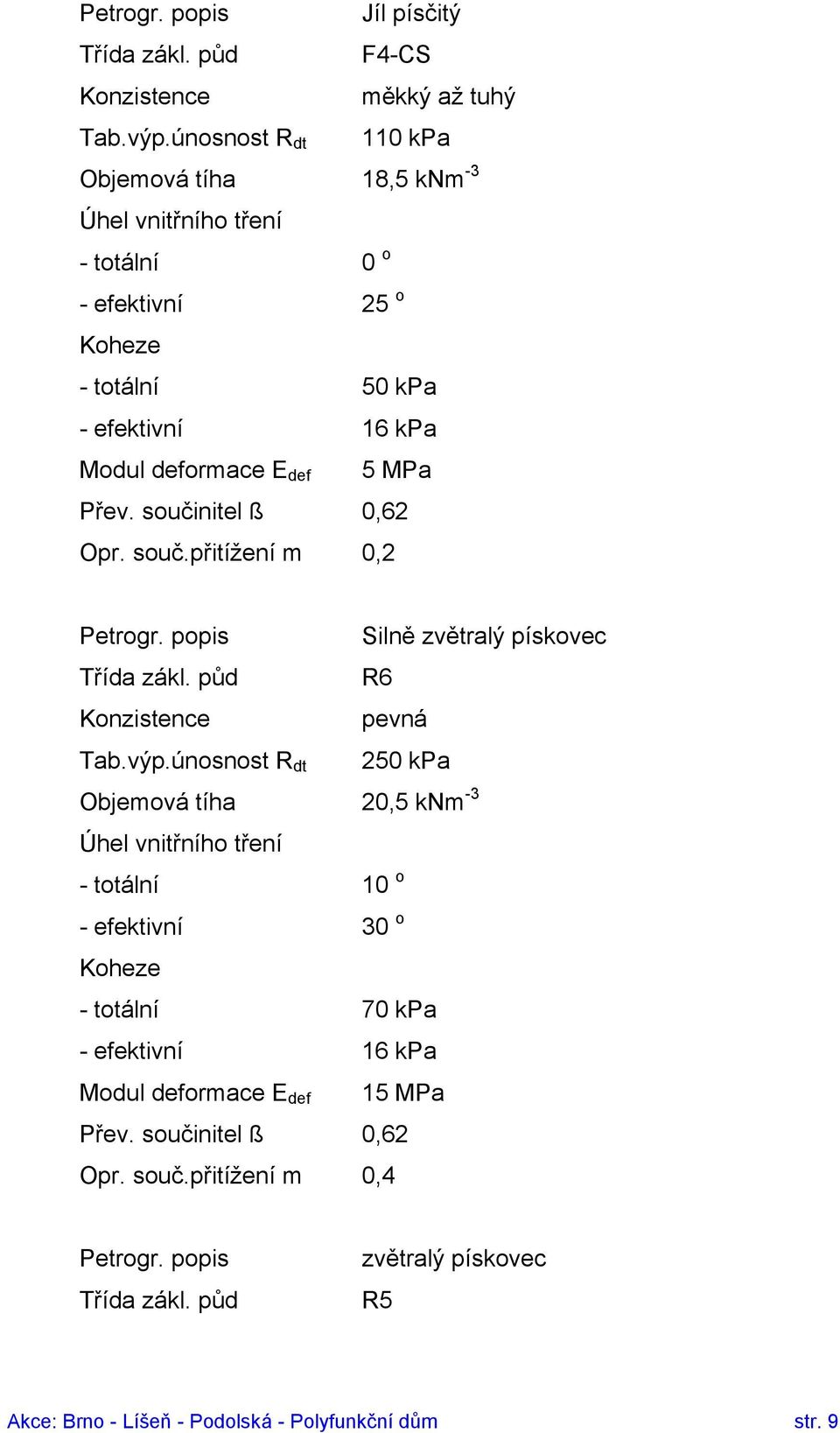

9 Petrogr. popis Jíl písčitý Třída zákl. půd F4-CS Konzistence měkký až tuhý Tab.výp.únosnost R dt 110 kpa Objemová tíha 18,5 knm -3 Úhel vnitřního tření - totální 0 o - efektivní 25 o Koheze - totální 50 kpa - efektivní 16 kpa Modul deformace E def 5 MPa Přev. součinitel ß 0,62 Opr. souč.přitížení m 0,2 Petrogr. popis Silně zvětralý pískovec Třída zákl. půd R6 Konzistence pevná Tab.výp.únosnost R dt 250 kpa Objemová tíha 20,5 knm -3 Úhel vnitřního tření - totální 10 o - efektivní 30 o Koheze - totální 70 kpa - efektivní 16 kpa Modul deformace E def 15 MPa Přev. součinitel ß 0,62 Opr. souč.přitížení m 0,4 Petrogr. popis Třída zákl. půd zvětralý pískovec R5 Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 9

10 Tab.výp.únosnost R dt 300 kpa Objemová tíha 21,0 knm -3 Pevnost v prostém tlaku c 3,0 MPa Modul deformace E def 40 MPa Přev. součinitel ß 0,83 Opr. souč.přitížení m 0,3 Petrogr. popis navětralý pískovec Třída zákl. půd R4 Tab.výp.únosnost R dt 400kPa Objemová tíha 21,0 knm -3 Pevnost v prostém tlaku c 10,0 MPa Modul deformace E def 100 MPa Přev. součinitel ß 0,83 Opr. souč.přitížení m 0,3 Petrogr. popis téměř zdravý pískovec Třída zákl. půd R3 Tab.výp.únosnost R dt 450kPa Objemová tíha 21,0 knm -3 Pevnost v prostém tlaku c 30,0 MPa Modul deformace E def 200 MPa Přev. součinitel ß 0,83 Opr. souč.přitížení m 0,2 Posuzovanou lokalitu lze hodnotit jako staveniště dobře použitelné pro projektovanou přístavbu polyfunkčního domu. Základovou půdu budou tvořit poměrně velmi únosné a málo stlačitelné skalní horniny, pro které vyhoví jednoduché plošné základy v minimální nezámrzné hloubce. Je však nutné Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 10

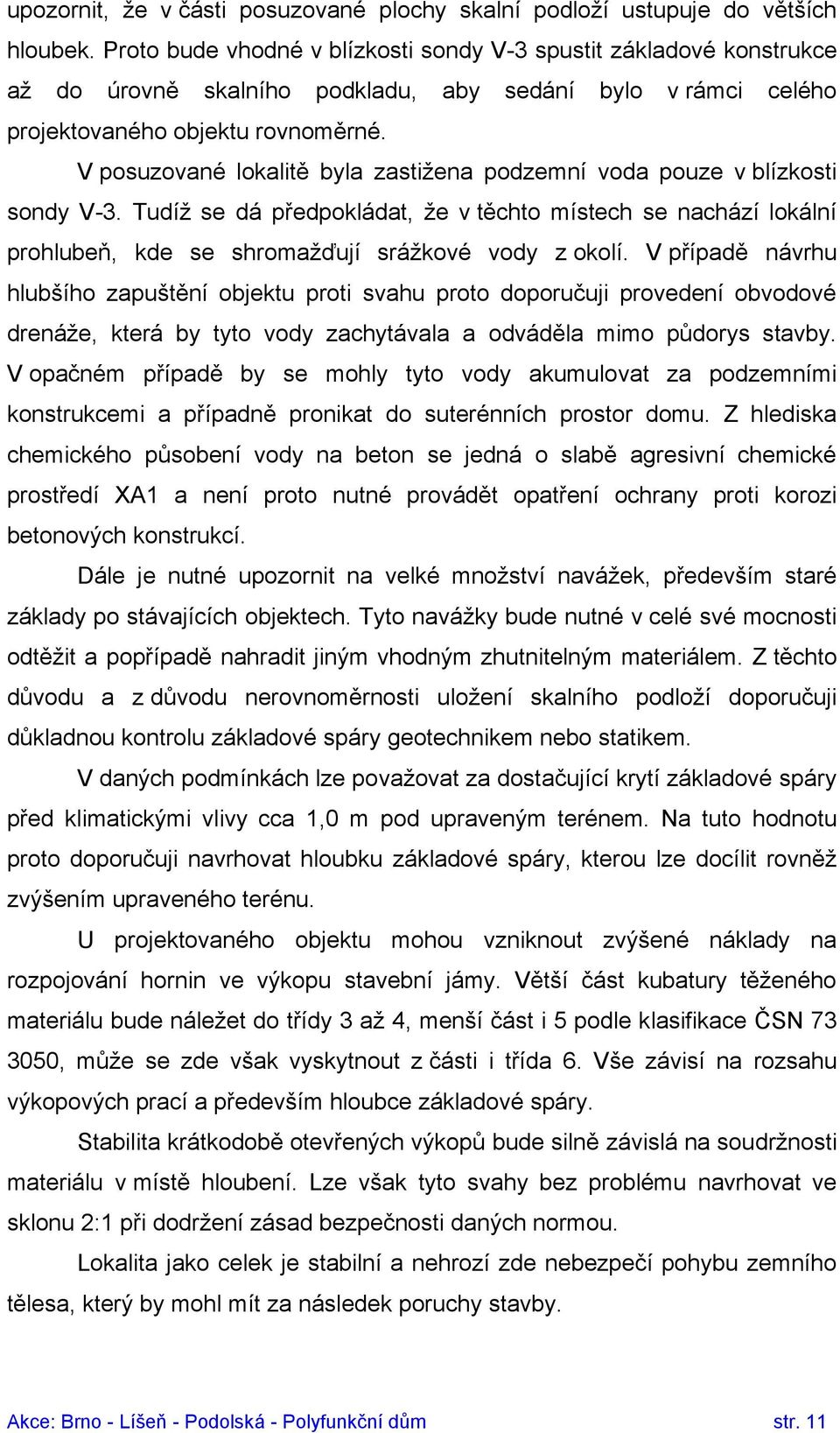

11 upozornit, že v části posuzované plochy skalní podloží ustupuje do větších hloubek. Proto bude vhodné v blízkosti sondy V-3 spustit základové konstrukce až do úrovně skalního podkladu, aby sedání bylo v rámci celého projektovaného objektu rovnoměrné. V posuzované lokalitě byla zastižena podzemní voda pouze v blízkosti sondy V-3. Tudíž se dá předpokládat, že v těchto místech se nachází lokální prohlubeň, kde se shromažďují srážkové vody z okolí. V případě návrhu hlubšího zapuštění objektu proti svahu proto doporučuji provedení obvodové drenáže, která by tyto vody zachytávala a odváděla mimo půdorys stavby. V opačném případě by se mohly tyto vody akumulovat za podzemními konstrukcemi a případně pronikat do suterénních prostor domu. Z hlediska chemického působení vody na beton se jedná o slabě agresivní chemické prostředí XA1 a není proto nutné provádět opatření ochrany proti korozi betonových konstrukcí. Dále je nutné upozornit na velké množství navážek, především staré základy po stávajících objektech. Tyto navážky bude nutné v celé své mocnosti odtěžit a popřípadě nahradit jiným vhodným zhutnitelným materiálem. Z těchto důvodu a z důvodu nerovnoměrnosti uložení skalního podloží doporučuji důkladnou kontrolu základové spáry geotechnikem nebo statikem. V daných podmínkách lze považovat za dostačující krytí základové spáry před klimatickými vlivy cca 1,0 m pod upraveným terénem. Na tuto hodnotu proto doporučuji navrhovat hloubku základové spáry, kterou lze docílit rovněž zvýšením upraveného terénu. U projektovaného objektu mohou vzniknout zvýšené náklady na rozpojování hornin ve výkopu stavební jámy. Větší část kubatury těženého materiálu bude náležet do třídy 3 až 4, menší část i 5 podle klasifikace ČSN , může se zde však vyskytnout z části i třída 6. Vše závisí na rozsahu výkopových prací a především hloubce základové spáry. Stabilita krátkodobě otevřených výkopů bude silně závislá na soudržnosti materiálu v místě hloubení. Lze však tyto svahy bez problému navrhovat ve sklonu 2:1 při dodržení zásad bezpečnosti daných normou. Lokalita jako celek je stabilní a nehrozí zde nebezpečí pohybu zemního tělesa, který by mohl mít za následek poruchy stavby. Akce: Brno - Líšeň - Podolská - Polyfunkční dům str. 11

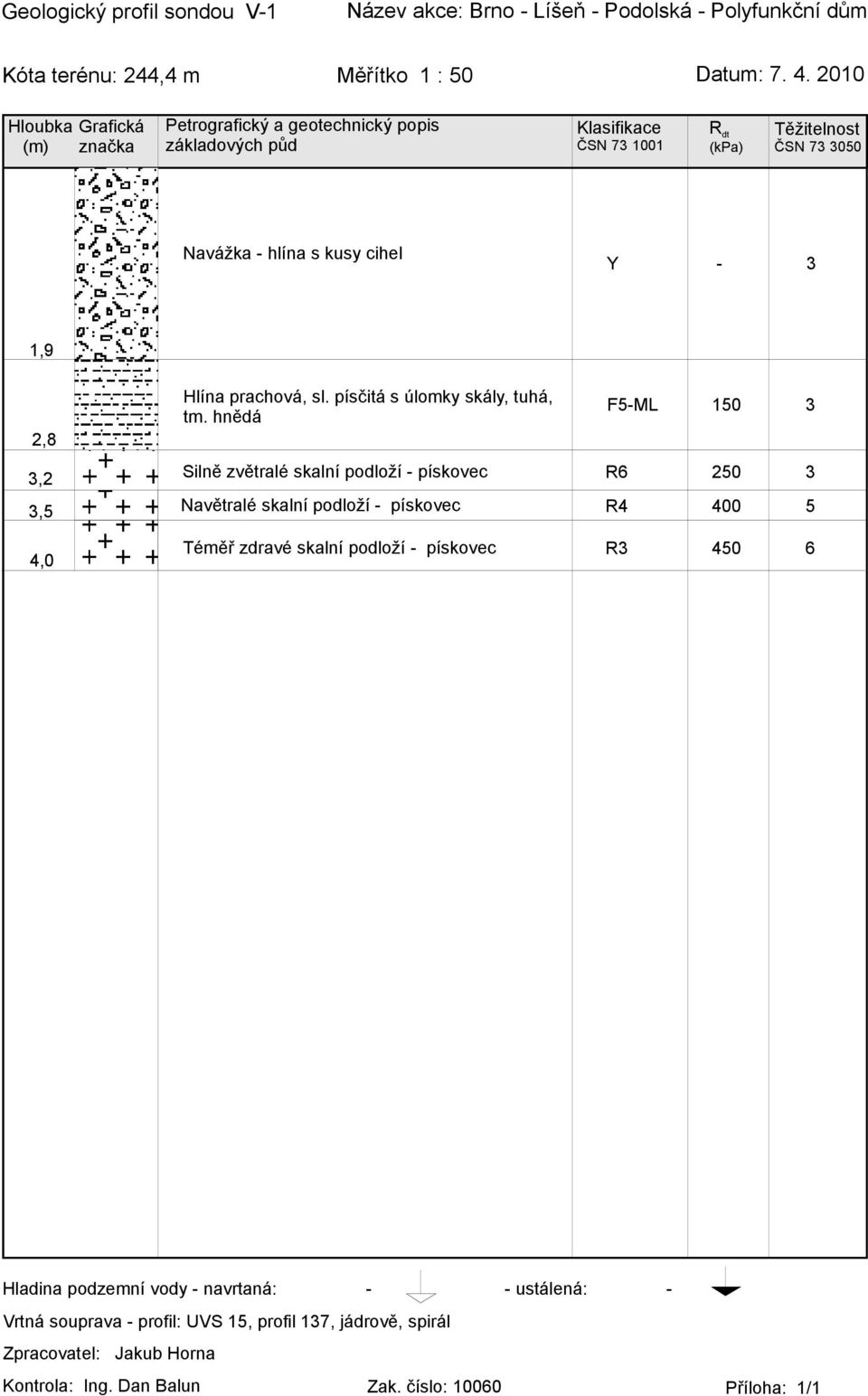

12 Geologický profil sondou V-1 Název akce: Brno - Líšeň - Podolská - Polyfunkční dům Kóta terénu: 244,4 m Měřítko 1 : 50 Datum: Hloubka Grafická (m) značka Petrografický a geotechnický popis základových půd Klasifikace ČSN R dt (kpa) Těžitelnost ČSN Navážka - hlína s kusy cihel Y - 3 1,9 2,8 3,2 3,5 4,0 Hlína prachová, sl. písčitá s úlomky skály, tuhá, tm. hnědá Silně zvětralé skalní podloží - pískovec Navětralé skalní podloží - pískovec Téměř zdravé skalní podloží - pískovec F5-ML R R R Hladina podzemní vody - navrtaná: - - ustálená: - Vrtná souprava - profil: UVS 15, profil 137, jádrově, spirál Zpracovatel: Jakub Horna Kontrola: Ing. Dan Balun Zak. číslo: Příloha: 1/1

13 Geologický profil sondou V-2 Název akce: Brno - Líšeň - Podolská - Polyfunkční dům Kóta terénu: 244,1 m Měřítko 1 : 50 Datum: Hloubka Grafická (m) značka Petrografický a geotechnický popis základových půd Klasifikace ČSN R dt (kpa) Těžitelnost ČSN Navážka - hlína s kusy cihel Y - 3 1,5 2,4 2,9 3,6 4,0 Hlína prachová, sl. zajílovaná s úlomky skály, tuhá, tm. hnědá Silně zvětralé skalní podloží - pískovec Zvětralé skalní podloží - pískovec Navětralé skalní podloží - pískovec F5-M I R R R Hladina podzemní vody - navrtaná: - - ustálená: - Vrtná souprava - profil: UVS 15, profil 137, jádrově, spirál Zpracovatel: Jakub Horna Kontrola: Ing. Dan Balun Zak. číslo: Příloha: 1/ 2

14 Geologický profil sondou V-3 Název akce: Brno - Líšeň - Podolská - Polyfunkční dům Kóta terénu: 242,9 m Měřítko 1 : 50 Datum: Hloubka Grafická (m) značka Petrografický a geotechnický popis základových půd Klasifikace ČSN R dt (kpa) Těžitelnost ČSN ,6 Navážka - hlína s kusy cihel Y - 3 Hlína prachová, sl. zajílovaná, tuhá, tm. hnědá F5-MI ,5 4,0 4,2 Hlína jílovitoprachová, tuhá, hnědá F6-CI Jíl písčitý, měkký až tuhý, hnědočervená F4-CS ,5 6,0 Zvětralé skalní podloží - pískovec R Hladina podzemní vody - navrtaná: 5,5m - ustálená: 4,0 m Vrtná souprava - profil: UVS 15, profil 137, jádrově, spirál Zpracovatel: Jakub Horna Kontrola: Ing. Dan Balun Zak. číslo: Příloha: 1/ 3

15 Zadavatel: Název zakázky: PROTOKOL O ZKOUŠCE č /2010 Ing. D. Balun, Gromešova 3, Brno Brno Ing. Balun, LR strana 1/1 Číslo zakázky: Předmět zkoušky: vzorek vody z lokality Mariánské údolí Odběr vzorků: Datum odběru: Odběr provedl: zákazník Datum příjmu: Označení vzorku: V 3 Evid. číslo vzorku: 2166 Rozbor vody k posouzení pro stavební účely výsledky zkoušky: Popis vzorku, vzhled: -- Fyzikální a chemické ukazatele Agresivní formy CO 2 * ukazatel jednotka výsledek nejistota zkušební postup forma CO 2 jednotka výsledek ph 7,20 0,2 SOP AA-01 A volný mg/l 33,0 vodivost (20 o C) µs/cm % SOP AA-02 A rovnovážný mg/l 25,8 ZNK 8,3 (acidita) mmol/l 0,75 5 % SOP AA-04 agres. na Fe mg/l 7,26 KNK 4,5 (alkalita) mmol/l 4,86 5 % SOP AA-03 A agres.na CaCO 3 mg/l 4,17 tvrdost celková mmol/l 4,00 5 % SOP AA-06 A Langelier.index -0,10 amonné ionty mg/l < 0,10 -- SOP AA-14 A vápník mg/l % výpočet hořčík mg/l 31,7 10 % SOP ASA-01 A chloridy mg/l % SOP AA-07 A sírany mg/l 88,2 10 % SOP AA-12 hydrogenuhličitany mg/l % SOP AA-03 A Poznámka: *.. stanoveno výpočtem; A.. akreditovaná zkouška Provedení zkoušek: Zahájení zkoušek: Odpovědný pracovník: Ing. J. Řezníček Ukončení zkoušek: Zkušební postupy: Název a plné textové znění postupů zkoušek uvedených výše pod identifikačním označením podle seznamu zkušebních postupů je k dispozici v laboratořích. Výsledky zkoušek se týkají pouze zkoušených předmětů uvedených výše a nenahrazují jiné dokumenty. Bez písemného souhlasu zkušební laboratoře se nesmí protokol o zkoušce reprodukovat jinak, než celý. Protokol vystaven: Celkem obsahuje: 1 stranu + přílohu Kontroloval: Schválil: Mgr. Jaroslava Hromková Ing. Pavel Schwarzer zástupce vedoucího laboratoří Příloha 2

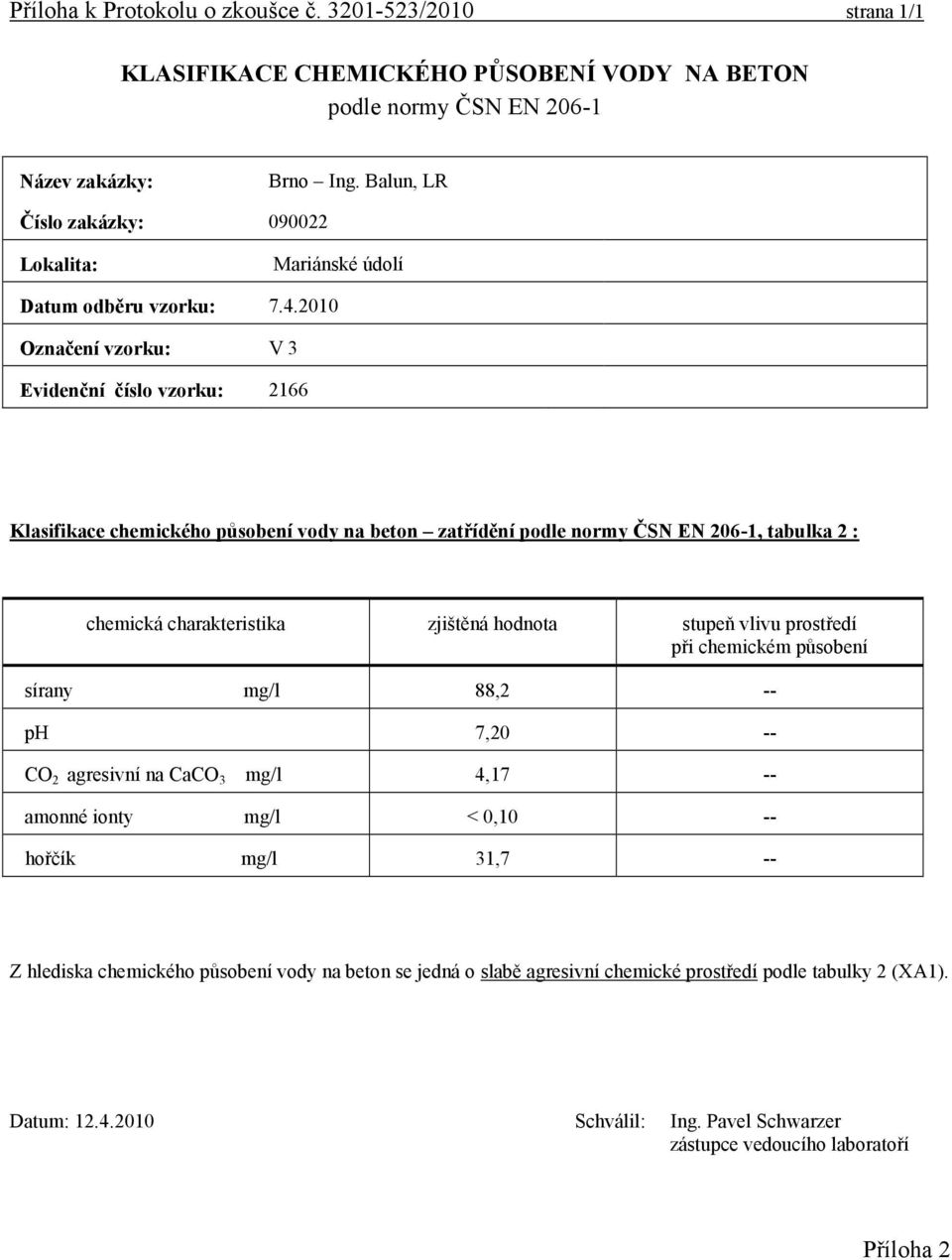

16 Příloha k Protokolu o zkoušce č /2010 strana 1/1 KLASIFIKACE CHEMICKÉHO PŮSOBENÍ VODY NA BETON podle normy ČSN EN Název zakázky: Brno Ing. Balun, LR Číslo zakázky: Lokalita: Mariánské údolí Datum odběru vzorku: Označení vzorku: V 3 Evidenční číslo vzorku: 2166 Klasifikace chemického působení vody na beton zatřídění podle normy ČSN EN 206-1, tabulka 2 : chemická charakteristika zjištěná hodnota stupeň vlivu prostředí při chemickém působení sírany mg/l 88,2 -- ph 7,20 -- CO 2 agresivní na CaCO 3 mg/l 4,17 -- amonné ionty mg/l < 0,10 -- hořčík mg/l 31,7 -- Z hlediska chemického působení vody na beton se jedná o slabě agresivní chemické prostředí podle tabulky 2 (XA1). Datum: Schválil: Ing. Pavel Schwarzer zástupce vedoucího laboratoří Příloha 2

17 Výsledky laboratorních rozborů zemin Lokalita Dodavatel Odběratel Brno - Líšeň - Podolská - Polyfunkční dům Balun, Kainarova 54, BRNO MOTeC spol. s.r.o. Datum duben 2010 Číslo zak Číslo sondy V-1 V-3 Hloubka odběru m 2,5-2,7 4,4-4,6 Číslo vzorku 1 2 Druh vzorku PP PP Měrná hmotnost kg.m Vlhkost v přir. stavu % 26,2 24,8 Vlhkost na mezi - tekutosti % plasticity % Index plasticity % 9 20 Labor.penetr.pevnost kpa Index konzistence 0,85 0,50 Konzistence tuhá měkká-tuhá Třída dle ČSN F5-ML F4-CS Příloha 3

18 ZRNITOST Název akce Zak. číslo Sonda Hloubka (m) Označení Brno - Líšeň - Podolská - Polyfunkční dům V-1 2,5-2,7 Brno - Líšeň - Podolská - Polyfunkční dům V-3 4,4-4,6 100 JÍL PRACH PÍSEK ŠTĚRK jemný střední hrubý drobný střední hrubý ,001 0,002 0,003 0,005 0,01 0,02 0,03 0,05 0,1 0,2 0,3 0, Ekvivalentní průměr zrn [mm]

19 SITUACE SOND 1:250 Akce: Brno - Líšeň - Podolská - Polyfunkční dům Zak. č.: Příloha 5

20 Vrt - základní informace Stát Česká republika Jazyk česky Název databáze GDO ID Původní název V-103 Zkrácený název V-103 Rok vzniku objektu 1992 Poskytovatel dat Česká geologická služba - Geofond Hloubka vrtu (m) 4.30 Primární dokumentace GF P Souřadnice X - JTSK [m] Souřadnice Y - JTSK [m] Způsob zaměření X,Y odečteno z mapy Výškový systém odečteno z mapy Nadmořská výška - souřadnice Z 241 Inklinometrie (Y/N) N Účel inženýrsko-geologický Hydrogeologické údaje (Y/N) N Hloubka hladiny podzemní vody [m]2.60 Druh hladiny podzemní vody naražená Karotáž (Y/N) N Provedené zkoušky Hmotná dokumentace (Y/N) N Druh objektu vrt svislý Geologický profil (Y/N) Y Organizace provádějící Aquatis, a.s., Brno Organizace blokující Blokováno do Vrt - geologický profil Hloubka (m) Stratigrafie Popis Kvartér navážka písčitý hlinitý, příměs: cihly Kvartér hlína hrubě písčitý štěrkovitý tuhý hnědá Kvartér hlína jílovitý hrubě písčitý světlá hnědá valouny ojediněle max.velikost částic 5 cm Kvartér štěrk hrubozrnný silně jílovitý Příloha 6

21 41 00/ / V ,21 250,35 242,70 256, /5 250,91 258,25 246,79 246,72 242,98 243,13 242,64 242,40 242,49 (240,08) 4029/6 252, /2 252,87 243,41 242,55 242,41 257,29 252, , /1 248,60 250,26 245,21 245,24 244,73 244,17 244,25 243,73 243,86 242,70 242, rozpadl%%225 ze%% ,90 247,83 244,55 244,39 244, /1 243,90 244,38243,27 242,37 242,42 251,59 244,67 244,18 256,76 251,38 243, /2 250,96 247,14 243,51 242,17 242, /1 242,30 (239,56) 255,68 248,52 244,53 242,01 242, /2 SITUACE ARCHIVNÍ SONDÁŽE 1:500 Akce: Brno - Líšeň - Podolská - Polyfunkční dům Zak. č.: Příloha 7
