1 D.1.1.a Architektonicko-stavební řešení Objekt SO-02_školní jídelna Technická zpráva Projekt stavby: Místo stavby: Zateplení ZŠ, sportovní haly a školní jídelny Základní škola Záboří Záhoří č.p. 86, Záboří Stavebník (investor) : Obec Záboří Záboří č.p. 88, Záboří Zodp. projektant: Projektant: Datum: 07/2015 Stupeň projektu: Ing. Marian Vyžral autorizovaný inženýr ČKAIT číslo * * Ing. Marian Vyžral tel.: m.vyzral@seznam.cz DPS

2 Architektonické, výtvarné, materiálové řešení a dispoziční řešení, bezbariérové užívání stavby: Jedná se o zateplení školního jídelny a spojovacích chodem mezi školním pavilónem a sportovní halou ZŠ Záboří. Jídelna je přízemní obdélníkového tvaru o rozměru 25,560x20390 m výšky 4,85 m nad terénem, plochou střechou s vnitřním odtokem. Spojovací chodby jsou přízemí s plochou střechou. Objekty jsou dodatečně zatepleny kontaktním zateplovacím systémem ETICS EPS (G) tl. 140 mm s ʎ D =0,031 W/m.K, mechanicky kotvení se zapuštěnou montáží. Stávající otvorové výplně okna budou nahrazeny za nová plastová s izolačním sklem s požadavkem max. U W = 1,0W/m 2 K. Vstupní hliníkové dveře za nová plastová s izolačním sklem s požadavkem max. U D = 1,2W/m 2 K. Střecha je dodatečně zateplena polystyrenem EPS 100S tl. 200 mm s novou povlakovou krytinou z PVC tl.1,5 mm. Nové klempířské prvky z barevné hliníkové slitiny v šedém odstínu. Celkové provozní řešení, technologie výroby: Provozní řešení stavby je zachováno beze změny. Objekt bude nadále sloužit jako školní jídelna a spojovací chodby mezi objekty. Konstrukčně a stavebně technické řešení a technické vlastnosti stavby: Bourací práce: stavební otvory: budou demontovány a likvidovány všechny měněné otvorové prvky - stávající dřevohlíníkové okna s izolačním dvojsklem, boční hliníkové vstupní dveře s nadsvětlíkem. U všech oken budou demontovány stávající dřevotřískové parapety v jídelně a na chodbách keramické obklady z parapetů. V prostorách sociálů, kuchyně budou zachovány stávající keramické obklady. Dále budou demontovány u oken jídelny vnitřní garnyže. Dále se odstraní vnější pozinkované parapety a odseká se vnější omítka cca tl: 30 mm z ostění, nadpraží a parapetu oken, až na zdivo a to z důvodu nezmenšování stavebního otvoru pro montáž nových otvorových výplní. Při demontáži oken v jídelně je nutno počítat i s případnou demontáží podhledu stropu pro výměnu oken. Dále budou vybourány dveře včetně ocelových zárubní v zadní části jídelny a to dveře z venku do č.m. 1.19, 1.23 a 1.24, otvory budou maximálně vybourány k nosným stěnám a k překladům. Do č.m bude navíc stávající otvor přebourán cca o 200 mm a posunut směrem k místnosti č.m a to z důvodu zateplení fasády. Zde budou osazeny dva nové ocelové překlady L č Budou odstraněny stávající rekuperační jednotky z prostoru jídelny 3ks. Dále odstraněny a zazděny pórobetonovými bloky 6 ks otvorů ve fasádě pod okny o velikosti 300/400 mm po rekuperačních jednotkách. Fasáda: Stávající fasáda objektů je v dobrém stavu a bude lokálně opravena odhadem do 10% celkové plochy. Oprava bude spočívat v odstranění stávající poškozené omítky tl: mm až zdivo a provedena nová jádrová vápenocementová omítka tl mm. Dále bude odstraněn keramický obklad z fasády, obklad je ve spodní části odfouklý, v ploše fasády lokálně taktéž odfouklý, z tohoto důvodu se uvažuje se 100% odstranění obkladu, a vyrovnání jádrovou omítkou tl.: do mm, tak aby se vyrovnal podklad a plocha pod systém ETICS. Bude odstraněna plechová okapnice u jižní štítové stěny, která vede po celé délce stěny u soklové části. Odstraní se plechová krytina stříšky nad bočním vstupem do chodby a všechny prvky z fasády jako antény, větrací mřížky, ocelové schodiště na zadní rampu. atd. Dále bude ze 100% odstraněna omítka z chrličů střešního odtoku vody ze střechy, které jsou předsazené před fasádou včetně jeho vnitřního plechování. Demontáž plynového vedení po fasádě. Hlavní střecha nad jídelnou: ze střechy budou demontovány větrací komínky. V rámci přípravy podkladu pro dodatečné zateplení střechy budou odstraněny nesoudržné části stávající živičné krytiny a doplněny novou živičnou krytinou. Předpokládá se 15% z celkové plochy. Dále se odstraní stávající oplechování atiky a stávající střešní vpusti. Demontáž rozvodu plynu, který vede po atice střechy. Demontáž stávajících ocelových větracích hlavic z kuchyně. Střechy nad chodbou: v rámci přípravy podkladu pro dodatečné zateplení střechy budou odstraněny nesoudržné části stávající živičné krytiny a doplněny novou živičnou krytinou. Předpokládá se 15% z celkové plochy. Dále bude odstraněno plechování atiky. 1

3 Okapový chodník: kolem objektů je stávající okapový chodník z betonových dlaždic 400x400 mm kladený do pískového lože. Celý okapový chodník bude demontován a odstraněn, část nepoškozených dlaždic bude uložena na palety a uskladněna na místě určeném investorem, předpoklad cca 50 % dlaždic (upřesnění bude při realizaci). Úprava soklové části: po odstranění okapového chodníku bude objekt odkopán v rozsahu nutném pro provedení zateplení soklu v celém rozsahu objektu. Odkop bude proveden do hloubky 800 mm od úrovně čisté podlahy přízemí, tj. cca mm od upraveného terénu. Nepředpokládá se, že v této hloubce se nachází odskok základů. (sonda nebyla provedena). Pokud se vyskytne odskok základu, bude toto dořešeno při realizaci stavby. Po obnažení základů, se základy očistí tlakovou vodou od zeminy a provede se vyrovnání základu pod úrovní terénu pro montáž zateplení. Vyrovnání bude provedeno v celém rozsahu cementovou maltou v uvažované tl mm. Navrhované stavební úpravy: Otvorové výplně: nové okenní a dveřní výplně z plastových profilů se zaskleným tepelně izolačním sklem se součinitelem prostupu tepla maximálně U w = 1,00 W/m 2 K a U d = 1,20 W/m 2 K. Nové otvory budou osazeny do hloubky cca 160 mm od dodatečně zateplené fasády. Okna navržena jako otevíravá, otevíravá/vyklopná a mikroventilací. Vstupní dveře z plastových profilů se zaskleným tepelně izolačním sklem se součinitelem prostupu tepla maximálně U d = 1,20 W/m 2 K budou opatřeny a bezpečností cylindrickou vložkou. viz tabulka truhlářských prvků okna, dveře. Hlavní plastový profil bude proveden v třídě A pro klasifikaci tloušťky stěn profilů dle CSN EN (ČSN ). Profil bude opatřen ocelovou výztuhou min. tl. 1,5 mm. Estetický požadavek na profil rámu je hrnatý profil rámu. Dveřní křídla opatřeny samozavíračem a bezpečností cylindrickou vložkou Otvorové výplně provedeny v odstínech exteriér/interiér bílá. Celoobvodové těsnění zasklívací lišty v odstínu černém, dorazové těsnění v odstínu černém. Montáž oken se bude řídit montážním postupem výrobce oken a dále dle ČSN okna a vnější dveře požadavky na zabudování. Zejména funkční montážní spára bude opatřena vnitřní a vnější těsnící fólií. Minimální šířka vnější připojovací spáry pro těsnění komprimovanými páskami činí 10 mm.. Poznámka: Výměna vzduchu ve vnitřním prostoru byla zajištěna spárovou průvzdušností původních oken. Nová okna mají v zavřeném stavu velmi nízký součinitel spárové průvzdušnosti a není tak zajištěna dostatečná výměna vzduchu ve vnitřním prostoru. Pro větrání v objektu je nutné využívat mikroventilační polohy kování nových oken v kombinaci s pravidelným otevíráním oken uživateli. Kvalita vnitřního prostředí bude sledována pomocí měřidla koncentrace oxidu uhličitého osazeného v každé pobytové místnosti. Čidlo CO2 bude umístěno ve výšce 2 m nad podlahou, nejlépe na stěně proti oknům. Prostor kolem čidla musí umožnit proudění vzduchu. Čidlo není vhodné umístit blízko oknům, do rohu místnosti nebo čidlo jakýmkoliv způsobem zakrývat. Při překročení hodnoty koncentrace oxidu uhličitého 1000 ppm je nutné vyvětrat. Nucené větrání není předmětem tohoto projektu. Stavební přípomoce: z důvodu posunutí otvorových výplní směrem ven budou začištěny špalety jádrovou omítkou včetně začištění nadpraží. A celá šíře vnitřních špalet a nadpraží bude provedena štukovou omítkou pro sjednocení povrchů. Pro napojení na okenní výplně budou použity všude systémové plastové lišty. Začištění a doplnění podlahy včetně pruhu teracové dlažby po posunutí dveří. 2

4 Kontaktní zateplovací systém ETICS: Na celém objektu je navržen kontaktní zateplovací systém ETISC EPS F 70 (G) tl: 140 mm s max. ʎ D= 0,031 W/mK. Zateplení soklu je navrženo kontaktním zateplovací systém ETISC se soklovým polystyren tl: mm s max. ʎ D= 0,034 W/mK do hloubky min. 800 mm od čisté podlahy přízemí. Ostění, napraží a parapety jsou zatepleny polystyrenem EPS F70 (G) v minimální tl: 40 mm s max. ʎ D= 0,031 W/mK. Stříška nad bočním vstupem bude zateplena ze spodní části minerální vatou tl: 60 mm a ze shora a boků polystyrenem EPS (G)tl: 60 mm. Rozšířená atika chodeb bude zateplena systémem ETISC EPS F 70 (G) tl: 100 mm s max. ʎ D= 0,031 W/mK. Zateplovací systém bude založen systémem zakládací lišty z PVC (též nazývaný jako zakládací úhelníkový profil). Celý systém ETICS je navržen v systému zápustné montáže hmoždinek s krytkou EPS hmoždinky. Kontaktní systém ETICS je navržen kvalitativní třídy A. Zateplovací systém bude fixován do děrovaných cihel, fixace bude prováděna dle ČSN Provádění vnějších tepelněizolačních kompozitních systémů (ETICS). Dle ETAG 014 odpovídá tento podklad kategorii C zdivo nebo dílce z dutých nebo děrovaných cihel. V návrhu pro fixaci systému je uvažován kotevní prvek, který je dle ETA 07/0026. Použití daného kotevního prvku pro systém vedeno v ETA 09/0172. Pro daný podklad lze z dokumentu ETA 07/0026 odečíst charakteristickou únosnost hmoždinky N rk = 1,2 kn. Tato hodnota byla použita pro návrh četnosti kotev 6-8 ks/m 2 s min. ø talířku 60 mm. Hmoždinky jsou navrženy s kovovým trnem. Pro volbu vhodného kotevního systému a ověření únosnosti podkladu je nutné provedení tahových zkoušek v souladu s ETAG 006, Provádění výtažných zkoušek na stavbě, autorizovanou osobou. Před vlastní montáží zateplovacího systému bude projektantovi a investorovy předám certifikát celého zateplovacího systému a jeho návrh. Realizace zateplovacího systému bude provedena v souladu s normou ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS), ČSN Vnější tepelně izolační kompozitní systémy (ETICS) Navrhování a použití mechanického upevnění pro spojení s podkladem, dále v souladu s technologickým předpisem výrobce systému a technickými a bezpečnostními listy jednotlivých materiálů a komponent. Montáž bude provedena odborně zaškolenou realizační firmou, která doloží osvědčení o zaškolení od dodavatele systému. Jako vrchní omítka je navržena probarvená silikonová omítka zrnitosti 1 mm v kombinaci barevných odstínech oranžové a šedé. Na sokl objektu je navržena mozaiková omítka v hnědém odstínu. Před prováděním finálních omítek zateplovacího systému budou barvené odstíny a struktura omítek odsouhlasena investorem, pro vybrání a odsouhlasení 3

5 odstínů budou provedeny min.3 vzorky od každého odstínu omítek o velikosti 400/400 mm k finálnímu odsouhlasení investorem. Podklad: jako podklad pro montáž ETICS je stávající omítka a stávající děrované zdivo. Před aplikací ETICS bude provedena příprava podkladu pro montáž dle ČSN Provádění vnějších tepelně izolačních kompozitních systémů (ETICS). Před aplikací desek tepelné izolace je nutné nezpevněný povrch odstranit až na vrstvy soudržné s podkladem, případné nerovnosti dodatečně vyrovnat lepící stěrkovou hmotou, či cementovou omítkou a očistit tlakovou vodou, dále příprava podkladu dle ČSN Na takto opatřený podklad je po penetraci možné aplikovat kontaktní zateplovací systém, Armovací síťovina: Do zateplovacího systému bude použita armovací síťovina s gramáží 165g/m2 a pevností v tahu >1750 N/50mm dle EN ISO , velikost ok musí být max. 4 x 4 mm. Napojení systému ETICS na otvorové výplně: napojení na otvorové výplně bude provedeno pomocí systémových plastových lišt se síťovinou. Nadpraží bude řešeno systémovou lištou s okapovou hranou, aby nemohlo dojít k zatékání dešťové vody do nadpraží. Ostění otvorů bude provedeno pomocí systémového plastového rohu se síťovinou. Napojení na rámy otvorových výplní je systémovým plastovým začišťovacím profilem se síťovinou. Budou použity veškeré systémové PVC profily a plastové prvky pro systém ETICS. 4

6 Schéma řešení napojení vnějšího parapetu na systém ETICS Klempířské prvky: klempířské prvky jsou navrženy z kvalitního hliníkového plechu tl: 0,6-0,7 mm s barevnou povrchovou úpravou. Jedná se především o vnější parapety, stříšku nad bočním vstupem. Klempířské prvky budou mechanicky kotveny za pomoci příponek, vrutů a hřebíků nebo přilepeny systémovým tmelem k nosným podkladům. Pro napojení vnějších parapetů na kontaktní zateplovací systém ETICS budou použity systémové plastové napojovací lišty, pokud nebudou použity systémové lišty budou parapety provedeny pro napojení na ETICS dle obrázku viz. vpravo - pokud bude použit toto řešení bude i přiměřeně upravena délka parapetů. Pokud nebudou použity při napojovaní všech klempířských prvků systémové plastové lišty pro ETICS, tak napojení na systém ETICS bude řešeno klempířky pomocí krytí lišty. Vnitřní parapety: navrženy dřevotřískové v dekoru mramor s povrchovou úpravou z lamina a s nosem. Parapety jsou určeny pro použití ve vnitřních prostorách s normálním klimatickým prostředím. Boční hrany parapetu se opatří nalepovací lemovací laminovanou hranou v barvě parapetu. Parapety budou uchyceny k vyrovnanému podkladu montážním lepidlem pro daný materiál. Kolem zdí budou parapety začištěny akrylátovým tmelem. Pod vnitřní parapety budou provedeny stavební vyrovnávky předpokládané tl: do 50 mm. Ilustrační obrázek dekoru parapetu - mramor V prostoru koupelen bude doplněn keramický obklad pouze na parapet v odstínu světle hnědém či zeleném, v kuchyni bude doplněn stávající keramický obklad v odstínu šedém na parapetech a na ostění oken do výšky 850 mm. Pod doplňovaný obklad bude provedena vyrovnávka z jádrové omítky. Všechny doplňované obklady budou v maximální míře odstínově a velikostně přizpůsobeny stávajícím obkladům. Doplňované obklady budou odsouhlaseny investorem. Malby: po montáži nových otvorových výplní a začištění vnitřních špalet, se provede nová vnitřní výmalba v rozsahu celého vnitřního ostění na celou šíři. Nátěr bude proveden v odstínu bílé vnitřní malbou včetně penetrace. Střešní roviny: po přípravě a úpravě stávajících plochých střech bude provedena nová skladba střechy. Bude vyzděna nová atika z pórobetonových tvárnic tl: 375 mm výšky 250 mm ukončenou betonovou hlavicí tl: 100 mm z betonu C16/20 ve spádu do střešní roviny v prostoru střechy jídelny a střechy nad zadním vchodem do jídelny. Celková výška nové atiky bude 350 mm. Na střešních rovinách chodeb jsou dostatečně vysoké stávající atiky, které se nebudou navyšovat. Dále budou upraveny stávající střešní vpusti. Stávající vtoky na střeše jídelny budou prodlouženy v rámci zateplení a osazeny nové střešní vtoky. Na střechách chodeb bude provedeno nové řešení odtoků, nyní je odvod vody řešen střešním žlabem přes odtok ve stěně do venkovních chrličů odkud voda odtéká. Nově budou osazeny střešní vtoky a potrubí, které bude zaústěno do stávajících střešních chrličů. Na stávající připravený povrch střechy bude kladena tepelná izolace o celkové tl. 200 mm s max. ʎ D= 0,037 W/mK, tepelná izolace bude provedena ve dvou na sebe kolmých vrstvách tj. 2x100 mm z polystyrenu EPS 100S a kladena na mezi separační vrstvy z geotextilie 300g/m 3 s min. 100 mm přesahem přes sebe. Následně bude prováděna montáž nové povlakové krytiny z PVC tl. 1,5 mm, která 5

7 je mechanicky kotvena pomocí systémových kotev do nosného podkladu střechy. Veškeré klempířské prvky střechy budou ze systémových poplastovaných prvků pozinkovaný plech. Hlavní povlaková hydroizolace střechy bude vytažena na atiky a ukončena systémovou poplastovanou okapnicí. Stávající odvětrávací komínky budou zachovány v celém rozsahu a budou osazeny systémovými novými odvětrávacími komínky, s min výškou 450 mm nad úrovní střešní roviny. Nová atika i stávající atiky chodeb budou z vnitřní strany zatepleny polystyrenem EPS 100S tl.80 mm, na betonovou hlavici atiky nad jídelnou a na stávající atiky bude ukotvena OSB deska typ 3 tl: 25 mm, která slouží jako montážní podklady pro PVC krytinu, která zde bude ukončena závětrnou lištou. Na atiky chodeb bude provedena pod OSB desku spádová vrstva v tl. 30 mm, vyrovnávací stěrkou. Návrh kotvení střešního pláště: uvažuje se umístění objektu v krajině s kategorií terénu II., referenční rychlost větru 27,5m.s-1 a nadmořská výška 500 m.n.m. Pro potřeby návrhu uvažováno s návrhovou únosností jednoho kotevního prvku 0,4kN. Pro volbu vhodného kotevního systému a ověření únosnosti podkladu je nutné provedení tahových zkoušek v souladu s ETAG 006, Provádění výtažných zkoušek na stavbě, autorizovanou osobou. Pro ověření požadované únosnosti kotevního prvku (400N) je nutné na stavbě dosáhnout průměrné výtažné síly nejméně 1200N na kotvu (uvažováno s bezpečnostním koeficientem 3). Zároveň se doporučuje, aby jednotlivé výtažné síly byly větší než 1000N. V případě, že kotevní prvek tyto požadavky nesplňuje, měl by být navržen a ověřen jiný typ kotevního prvku nebo jiný způsob stabilizace. Upozorňuje se, že informace z protokolů orientačních výtažných zkoušek dodavatelů kotevních prvků obvykle nejsou dostatečným podkladem pro ověření návrhu kotevního systému. Za fixaci střechy zůstává zodpovědnost na realizační firmě. Okapový chodník navržen z nových betonových dlaždic 400/400/mm s hladkou povrchovou úpravou. Bude proveden dle stávajícího rozmístění kolem řešeného objektu. Dlaždice budou kladeny do nového kladecího lože včetně provedení nových podkladních vrstev. skladba: Betonová dlaždice Kladecí vrstva Hutněný zásyp 0-32 Hutněný zásyp-stávající zemina 400/400/40 mm 40 mm 150 mm Ostatní práce: - Demontáž a opětovná montáž ocelového schodiště na vykládací rampu. Schodiště bude posunuto od zateplovacího systému min. 50 mm. Schodiště bude mechanicky očištěno a nově natřeno venkovní barvou včetně základního nátěru. Odstín vrchní barvy šedý. - Nakládací rampa stěny rampy budou zbaveny nesoudržných částí omítky a omítka otlučena až na zdivo ze 100%. Dále budou stěny rampy vyrovnány v předpokladu tl mm. Nově bude provedena jádrová omítka s vrchní štukovou omítkou a strukturální probarvenou omítkou. Tepelná technika: viz. energetický posudek Osvětlení: původní přirozené, v tuto chvíli není znám požadavek na vypracování vlivu zateplení fasády na denní osvětlení v místnosti. Oslunění: stavebními úpravami dojde k nepatrnému zásahu do původního oslunění budovy zvýšením celkové tloušťky zdiva vlivem zateplení. Všechny vnitřní místnosti jsou osluněny. Požadavky na požární ochranu: bez zvláštních požadavků. Viz samostatná část projektu D.1.3 Požárně bezpečnostní řešení. 6

8 Pohled na jídelnu Pohled na jídelnu Pohled na jídelnu Pohled na jídelnu a spojovací chodbu Pohled na spojovací chodby z atria Pohled na jídelnu a spojovací chodbu z atri

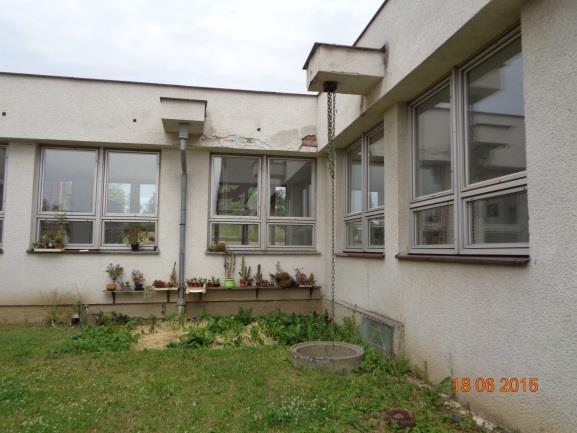

9 Boční vstup do chodby z atria Pohled z atria chrliče odvodnění střech Pohled kuchyně obložení parapetu a ostění Pohled vnitřní jídelna obklad stropu Pohled střecha - chodby Pohled vedení plynového rozvodu po atice
