1 GEOPRO.cz Objednatel: Zhotovitel: Název akce: Ing. Petr Hodek, MBA, Tyršova 241, Stařeč Nikola Hodková, Na Podlesí 1446, Kadaň GEOPRO.cz RNDr. Radek Procházka, Lesní 1079, 25229, Dobřichovice, IČ: PLÁNOVANÁ STUDNA NA POZEMKU PARCELNÍ ČÍSLO 1929, K. Ú. DUBEČ, HLAVNÍ MĚSTO PRAHA Část: PROJEKT KOPANÉ STUDNY NA POZEMKU PARC. Č. 1929, K. Ú. DUBEČ (Projektová dokumentace k žádosti o stavební povolení vodního díla zpracovaná podle vyhlášky č.499/2006 Sb ve znění vyhlášky č. 62/2013. Dokumentace je členěna na části A až E dle přílohy k vyhlášce. Rozsah jednotlivých částí je v souladu s vyhláškou přizpůsoben druhu a významu stavby.) Vypracoval: Bc. Miloš Klapka Kontroloval: Ing. Pavel Král, ČKAIT č Stupeň: Podklady pro stavební řízení a povolení k nakládání s vodami Datum: 7/2015 Číslo pare: 1 GEOPRO.cz RNDr. Radek Procházka, Ph.D. tel.: Lesní 1079, Dobřichovice prochazka@geopro.cz

2 GEOPRO.cz ROZDĚLOVNÍK : objednatel: výtisk číslo 1 až 3, kopie v elektronické formě zpracovatel: archivace v elektronické formě OBSAH: A. Průvodní zpráva B. Souhrnná technická zpráva C. Situační výkres D. Dokumentace objektů a technických a technologických zařízení E. Dokladová část SEZNAM PŘÍLOH: - výpis z katastru nemovitostí (informativní) - situace širších vztahů 1: kopie katastrální mapy s vyznačením dotčených pozemků, měř. 1: situace studny na pozemku 1: řez studnou 1: 25 GEOPRO.cz RNDr. Radek Procházka, Ph.D. tel.: Lesní 1079, Dobřichovice prochazka@geopro.cz

3 A. PRŮVODNÍ ZPRÁVA 1) Identifikační údaje: Název akce Plánovaná studna na pozemku parcelní číslo 1929, k. ú. Dubeč, Hlavní město Praha Část Projekt kopané studny na pozemku parc. č. 1929, k. ú. Dubeč Číslo akce (naše zn.) Zadavatel/objednatel Investor: Zpracovatel dokumentace: Ing. Petr Hodek, MBA, Tyršova 241, Stařeč Nikola Hodková, Na Podlesí 1446, Kadaň Ing. Petr Hodek, MBA, Tyršova 241, Stařeč Nikola Hodková, Na Podlesí 1446, Kadaň GEOPRO.cz RNDr. Radek Procházka, Ph.D. Lesní 1079, Dobřichovice IČO: tel.: Vypracoval: Bc. Miloš Klapka Odpovědný projektant: Charakteristika a účel stavby: Ing. Pavel Král, autorizovaný inženýr pro vodohospodářské stavby, ČKAIT č Studna na pozemku parc. č. 1929, k. ú. Dubeč, Hlavní město Praha, jako vodní zdroj k zabezpečení pitné vody pro individuální zásobování plánované novostavby rodinného domu a užitkové vody pro závlahu. Datum 7/2015 GEOPRO.cz strana 3

4 2) Údaje o stavebním pozemku, dosavadním využití a zastavěnosti Dotčený pozemek je parc. č. 1929, k. ú. Dubeč, Hlavní město Praha. 3) Provedené průzkumy a napojení na technickou a dopravní infrastrukturu Byl vypracován hydrogeologický posudek studny s návrhem provozních parametrů, viz hydrogeologická část dokumentace. Komunikační napojení není v projektu řešeno. 4) Informace o dodržení obecných požadavků na výstavbu Při zpracování projektové dokumentace byly respektovány platné normy a ostatní předpisy pro výstavbu. 5) Soulad s územně plánovací dokumentací Stavba není v rozporu s příslušnou územně plánovací dokumentací. 6) Statistické údaje stavby nebytové: 1 studna šachtová kopaná, hloubka 8 m GEOPRO.cz strana 4

5 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA 1) Urbanistické, architektonické a stavebně-technické řešení Technické řešení s popisem staveb: Předmětem projektové dokumentace je technické řešení šachtové studny kopané na pozemku parc. č. 1929, k. ú. Dubeč, Hlavní město Praha, jako zdroje k zabezpečení pitné vody pro individuální zásobování plánované novostavby rodinného domu a užitkové vody pro závlahu. Zhodnocení staveniště: Pozemek je vhodný pro realizaci stavby bez dalších úprav. Vliv stavby na životní prostředí: Pro tento typ stavby není požadována speciální dokumentace podle zákona 100/2001 Sb. o posouzení vlivu na životní prostředí. Podle zpracovaného hydrogeologického posudku nebude mít stavba negativní vliv na režim proudění a kvalitu podzemních vod v širším okolí. Další možné vlivy na životní prostředí v důsledku provádění stavby nejsou známy. Stavba nebude produkovat žádné odpady s výjimkou inertního materiálu, kterým je vykopaný písek (pískovec) ze studny a zemina z výkopu pro vodovodní potrubí. Tento materiál může být použit na místě k vyrovnání terénu bezprostředně po dokončení stavby. 2) Mechanická odolnost a stabilita Veškeré konstrukce jsou navrženy v souladu s platnými normami a předpisy výrobců a dodavatelů stavebních konstrukcí. 3) Požární bezpečnost Vzhledem k charakteru stavby a použitému materiálu se nepředpokládá žádné požární nebezpečí. 4) Hygiena, ochrana zdraví a životního prostředí Stavba nebude mít na životní prostředí žádný významný nepříznivý vliv, viz hydrogeologická část. GEOPRO.cz strana 5

6 5) Bezpečnost při užívání Při zpracování projektové dokumentace byly respektovány platné normy a předpisy pro výstavbu. 6) Ochrana proti hluku Stavba nebude produkovat hluk. 7) Úspora energie a ochrana tepla Netýká se projektované stavby. 8) Přístup a užívání osobami s omezenou schopností pohybu a orientace Netýká se projektované stavby. 9) Ochrana před škodlivými vlivy vnějšího prostředí Při událostech přívalových dešťů, nebo jarním tání, je stavba chráněna před zátokem povrchové vody a sedimentů jílovým těsněním a vytažením betonových skruží cca 0,6 m až 0,8 m nad okolní terén. Stavba se nachází mimo záplavové území. Charakter stavby nevyžaduje protiradonové řešení apod. 10) Inženýrské stavby Projektová dokumentace řeší objekt studny. 11) Výrobní a nevýrobní technologická zařízení Není projektem řešeno. 12) Zásady organizace výstavby Rozsah staveniště se omezí na vlastní místo kopání studny a osazení ochranné šachtice. Staveniště bude oploceno a pro potřeby stavby nebudou zřizovány žádné zdroje vody, přípojky elektřiny, odvodnění staveniště apod. GEOPRO.cz strana 6

7 Při stavbě nebudou zřizovány žádné trvalé deponie materiálu. Písčitý materiál z hloubení studny bude použit pro terénní úpravy na místě. Zemina z výkopu pro vodovodní potrubí bude použita ke zpětnému zásypu výkopu a zbytek na terénní úpravy. Terénní úpravy se omezí na spádování terénu kolem zhlaví studny. POV a BOZP: Komunikační napojení staveniště bude ze stávající místní komunikace. Stavbou nebudou dotčeny žádné veřejné nadzemní ani podzemní sítě. Staveniště bude nepřístupné nepovolaným osobám. Staveniště bude zřízeno pouze na pozemku investora, viz část A. Bezpečnost pracovníků při realizaci stavby zajistí dodavatel prací vlastními předpisy a školeními za dodržení všech norem a předpisů týkajících se bezpečnosti práce. Výkop pro vodovodní potrubí o hloubce 0,90 až 1,20 m bude prováděn jako pažená rýha případně s příložným pažením. Při provádění výkopů může dojít ke styku s místními inženýrskými sítěmi. Před zahájením zemních prací zajistí investor vytýčení všech podzemních sítí a seznámí s jejich polohou pracovníky provádějící výkop. Při strojním provádění výkopů je nutno dodržet předepsané ochranné vzdálenosti od podzemních a nadzemních vedení. Výkopy v místě křížení podzemních vedení je nutno provádět ručně. GEOPRO.cz strana 7

8 C. SITUAČNÍ VÝKRES Situace širších vztahů stavby: situace lokality na základní vodohospodářské mapě 1: a katastrální mapě 1: v přílohách. Koordinační situace stavby: Situace 1: 200 je součástí v přílohách tohoto projektu, stavba nebyla geodeticky zaměřena, bylo vyznačeno její umístění vzhledem ke hranicím pozemku. D. DOKUMENTACE OBJEKTŮ A TECHNICKÝCH A TECHNOLOGICKÝCH ZAŘÍZENÍ 1) Technická zpráva Předmětem projektové dokumentace je technické řešení šachtové studny kopané jako zdroje k zabezpečení pitné vody pro individuální zásobování plánované novostavby rodinného domu a užitkové vody pro závlahu pozemku na poz. parc. č k. ú. Dubeč, Hlavní město Praha. Navrhovaná stavba se skládá z následujících stavebních objektů: - šachtová studna KS vodovodní potrubí - terénní úpravy Šachtová studna kopaná bude vyhloubena do hloubky 8,0 m vyztužená skružemi o průměru 1000 mm (vnitřní). Studna bude zhotovena z klasických betonových skruží 1 m (vnitřní) posazených na sebe a vytažených cca 0,6 m až 0,8 nad okolní terén. Dno studny je doporučeno upravit vodárenským kačírkem 16/22 mm (vrstva 0,25 m). Do hloubky 2,5 m pod terén bude provedeno ojílování studny tak, že skruže budou zevně obsypány jílovitou zeminou v tloušťce nejméně 0,5 m, zhutněnou pro znemožnění zátoku povrchové vody. Studna bude provedena jako neúplná. (Neprochází skrz celý hydrogeologický kolektor, ukončena bude nad hranicí jílovitého pískovce a bazálních jílů cenomanského kolektoru) Detailní geologické parametry studny jsou popsány v hydrogeologické části dokumentace. GEOPRO.cz strana 8

9 Terén u zhlaví studny bude vyspádován směrem od studny. Vstupní otvor studny bude opatřen dvoudílnou betonovou zákrytovou deskou. Vodovodní potrubí bude vedeno v nezámrzné hloubce tj. 90 až 120 cm pod konečnou úrovní terénu. V této hloubce bude potrubí otvorem ve výztuži zavedeno do studny. Pro potrubí je navržena plastová hadice HDPE (high-density polyetylen) o rozměrech 40 x 3,7 mm (vnější průměr x síla stěny) uložená v pískovém loži. Ve studni je na potrubí navrženo osadit rozebíratelný spoj pro případnou revizi čerpadla umístěného na konci potrubí. Expanzní tlaková nádoba a hlavní uzávěr vody budou umístěny v novostavbě RD ve sklepní místnosti v 1PP (v architektonické studii místnost na straně 5 do místnosti 0.05). Výkop pro vodovodní potrubí bude prováděn jako pažená rýha případně s příložným pažením. Terénní úpravy se omezí na zarovnání terénu okolo studny a výkop přípojky vodovodního potrubí. Ponorné čerpadlo bude spuštěno do studny tak, aby sání čerpadla bylo umístěno v hloubce 7,0 m pod terénem. Čerpadlo je navrženo např. typu Grunfos SQ 2-55, lze však libovolně zaměnit s jiným výrobkem při dodržení daných parametrů. Ve studni je na potrubí navrženo osadit rozebratelný spoj pro případnou revizi čerpadla. (Provoz čerpadla může být regulován umístěním horní spínací a spodní vypínací elektrody přímo do studny, alternativně je možné použít například tlakovou spínací jednotku press-control s automatickou ochranou proti čerpání na sucho.) Veškerá elektroinstalace bude provedena oprávněnou osobou a není součástí této dokumentace. Expanzní tlaková nádoba a hlavní uzávěr vody budou umístěny v novostavbě RD ve sklepní místnosti v 1PP (v architektonické studii místnost na straně 5 do místnosti 0.05). GEOPRO.cz strana 9

10 Výpočet čerpacího systému: p tap = požadovaný tlak *bar+ ve vodovodní soustavě H geo = výškový rozdíl *m+ mezi nejnižší hladinou vody ve studni a nejvýše položeným odběrným místem H f = ztráta dopravní výšky v potrubí *m+ (Je určena součinem celkové délky potrubí *m+ a tabelovaného koeficientu. K celkové délce potrubí se připočítává 1,1 m navíc na každé 90 koleno a šoupátko 4,0 m za zpětnou klapku. Pro dané potrubí HDPE 40 mm a průtok 1 l/s má koeficient hodnotu 0,065 m / 1 m potrubí) H[m] = 10,2 * p tap + H geo + H f H[m] = 10,2 * ,5 + 0,065 * (38,2 + 8 * 1,1 + 1 * 4,0) = 30,6 + 12,5 + 2,346 = 45,45 m Potřebná výtlačná výška pro čerpadlo = 46,0 m 2) Výkresová část (výkresy přiloženy za textem zprávy) - výpis z katastru nemovitostí (informativní) - situace širších vztahů 1: kopie katastrální mapy s vyznačením dotčených pozemků, měř. 1: situace studny na pozemku 1: řez studnou 1: 25 3) Požárně bezpečnostní řešení Vzhledem k charakteru stavby a použitému materiálu se nepředpokládá žádné požární nebezpečí. GEOPRO.cz strana 10

11 E. DOKLADOVÁ ČÁST 1) Stanoviska, posudky a výsledky jednání: Byl vypracován hydrogeologický posudek plánované studny s návrhem provozních parametrů, viz hydrogeologická část dodaná s touto projektovou dokumentací. Studnu bude možné využívat pouze způsobem popsaným v hydrogeologickém posudku. V Praze, červenec 2015 Vypracoval: Bc. Miloš Klapka Kontroloval: Ing. Pavel Král GEOPRO.cz strana 11

12 Seznam nemovitostí na LV Nahlížení do katastru nemovitostí Seznam nemovitostí na LV Číslo LV: 2393 Katastrální území: Dubeč [633330] Zobrazení v mapě Vlastníci, jiní oprávnění Vlastnické právo Podíl SJM Hodek Petr Ing. MBA a Hodková Nikola, Hodek Petr Ing., MBA, Tyršova 241, Stařeč Hodková Nikola, Na Podlesí 1446, Kadaň Pozemky Parcelní číslo 1929 Stavby Na LV nejsou zapsány žádné stavby. Jednotky Na LV nejsou zapsány žádné jednotky. Práva stavby Na LV nejsou zapsána žádná práva stavby. Nemovitost je v územním obvodu, kde státní správu katastru nemovitostí ČR vykonává Katastrální úřad pro hlavní město Prahu, Katastrální pracoviště Praha Zobrazené údaje mají informativní charakter. Platnost k :39: Český úřad zeměměřický a katastrální, Pod sídlištěm 1800/9, Kobylisy, Praha 8 Podání určená katastrálním úřadům a pracovištím zasílejte přímo na jejich e mail adresu. Verze aplikace: build 1 1/1

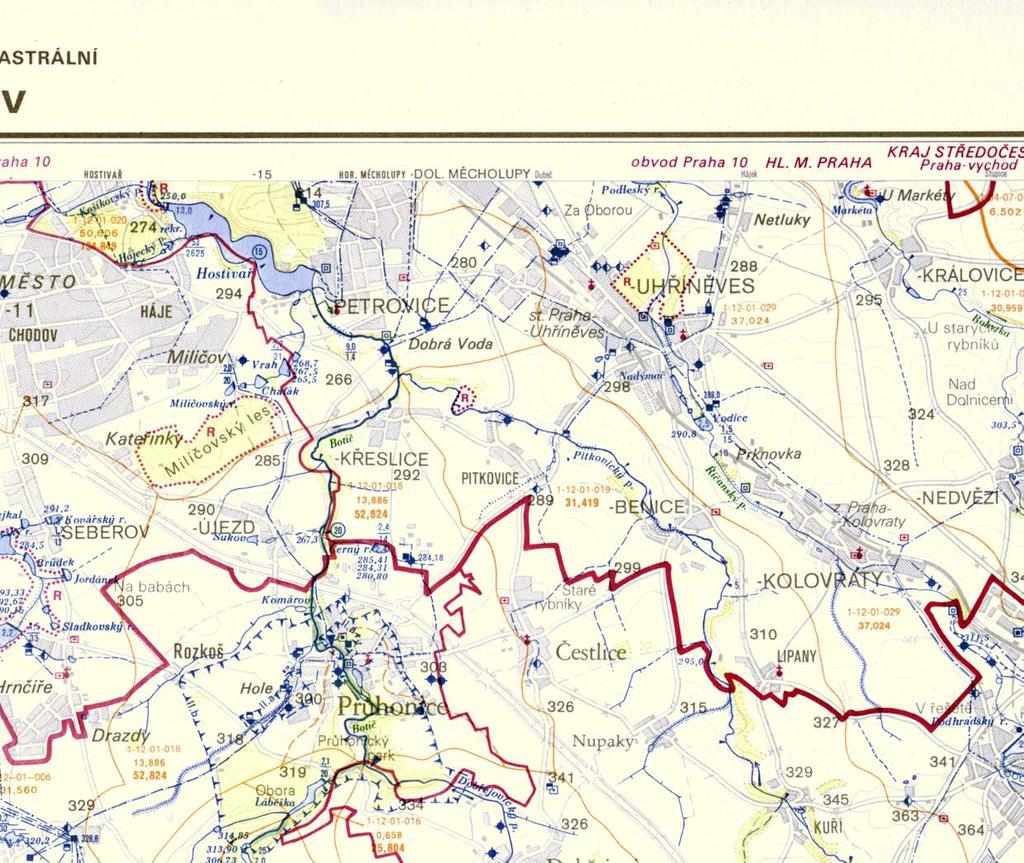

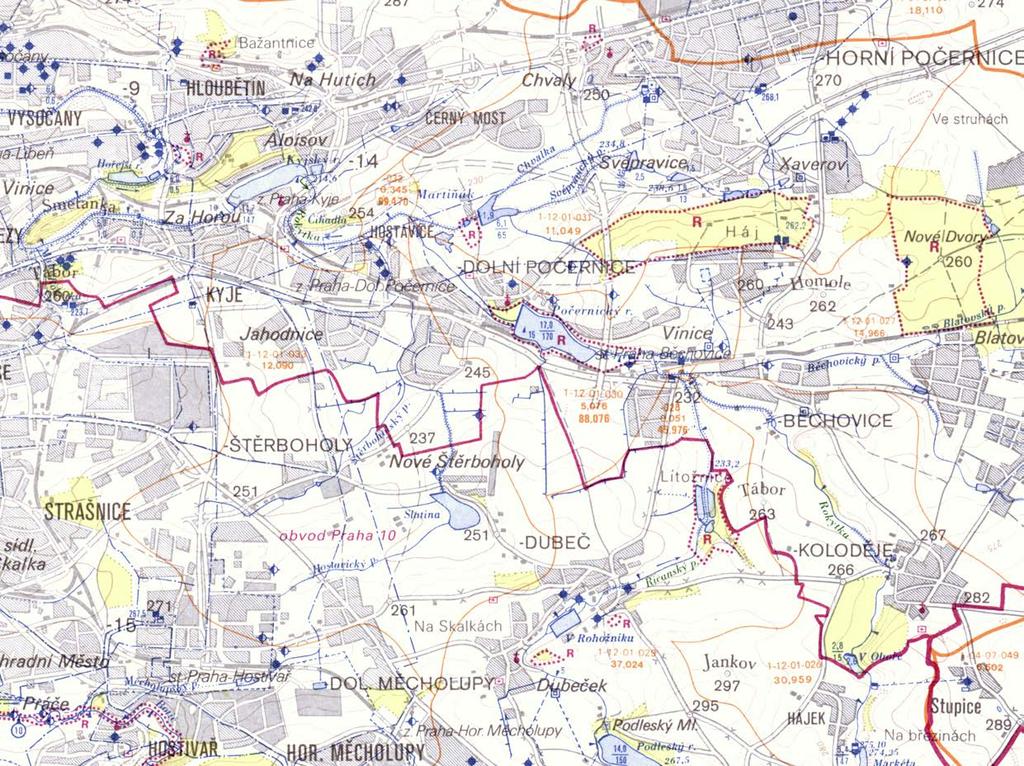

13 ZÁKLADNÍ VODOHOSPODÁŘSKÁ MAPA ČR LIST PRAHA 1: Zdroj: HEIS VÚV TGM ZÁJMOVÉ ÚZEMÍ S

14 hçéáé=â~í~ëíêłäå =ã~éó ë=îóòå~ĺéå ã=ççíĺéåčåü=éçòéãâ == eê~åáåé=éçòéãâ =îé=îä~ëíåáåíî =áåîéëíçê~ NWNMMMp

15 4,00 m 4,00 m 1929 N 1929 Legenda: Navrhovaná kopaná studna Vodovodní potrubí Plánovaný RD Parcelní číslo Hranice pozemků investora

16 Legenda: VZOROVÝ PŘÍČNÝ ŘEZ VÝKOPEM PRO VODOVODNÍ POTRUBÍ M 1:20 napojení potrubí do objektu Technické řešení studny: 1 - Betonové skruže TBS 1000/600/ Dvoudílná betonová zákrytová deska 3 - Zához odtěženou zeminou, vyspádování od studny 4 - Jílové těsnění, tl. 500 mm 5 - Potrubí 6 - Rozebíratelný spoj potrubí 7 - Ponorné čerpadlo 8 - Krabicová rozvodka, kabeláž Geologické jednotky: - jílovité pískovce (cenoman) Doporučená hloubka zapuštění sání čěrpadla je 7 m pod terénem
