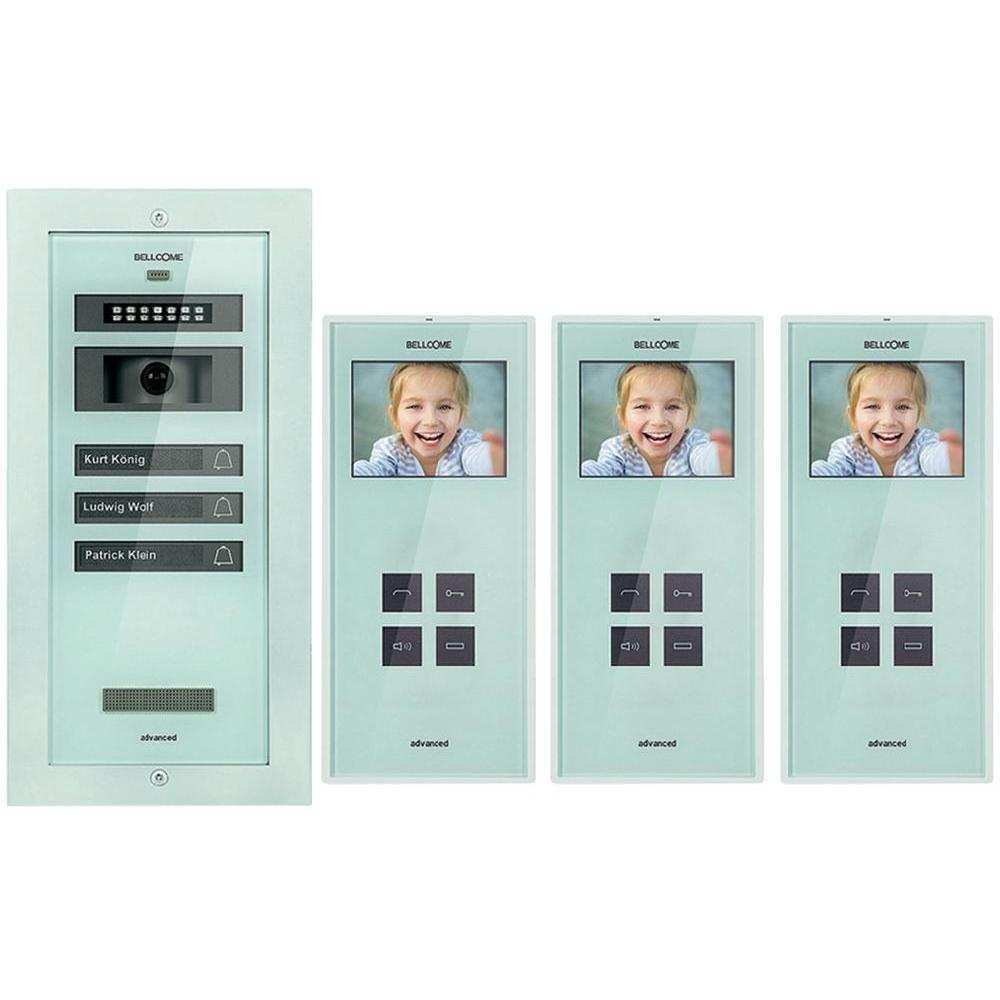

1 Rozsah dodávky Domovní videotelefon Obj. č.: Venkovní panel 1 ks 294 x 144 x 53 mm Vnitřní terminál 2 ks 212 x 96 x 30 mm Schéma zapojení systému Řídící jednotka napájení 1 ks 130 x 141 x 73 mm Připojovací box videa - 1 ks Všechna přídavná zařízení lze zakoupit samostatně. Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup domovního videotelefonu Bellcome. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Vlastnosti Paralelní přídavné terminály (volitelně) Volání z venkovního panelu tlačítek Možnost zobrazení volající osoby na displeji vnitřní jednotky Plně duplexní hands-free komunikace Příkaz k otevření dveří z vnitřního terminálu Video a audio monitorování vchodu do domu Možnost připojení až 4 externích videokamer (volitelné příslušenství) Možnost připojení 1 video terminálu nebo 3 paralelně zapojených audio terminálů (volitelné příslušenství) Možnost použití doplňkových příkazů, jako automatického přístupu, ovládání garážových vrat, atd. Instalace vyžaduje kabel UTP CAT 5e (AWG 24) Pokud se použije víc než 1 videokamera a venkovní panel, musí se nainstalovat video box pro výběr videa.

2 Schéma zapojení video boxu v případě připojení 4 videokamer Instalace Doporučené kabely Venkovní panel > řídící jednotka napájení > propojovací box videa > video terminál Kabel UTP CAT5e (AWG24) na vzdálenost max. 70 m mezi venkovním panelem a napájecí jednotkou a 250 m mezi venkovním panelem a video terminálem. V případě větších vzdáleností než 250 m se poraďte s výrobcem. Řídící jednotka napájení > elektromagnetický zámek (volitelné příslušenství) Pružný více žilový kabel (Cu) 2 nebo 3 x 0,75 mm 2 na vzdálenosti max. 50 m nebo (Cu) 2 nebo 3 x 1 mm 2 na vzdálenosti max. 100 m. Řídící jednotka napájení > síť 230 V AC Pružný více žilový kabel (Cu) 3 x 0,75 mm 2 Schéma připojení přídavných (volitelných) venkovních panelů Externí video kamera (volitelné příslušenství) > Řídící jednotka napájení Kabel UTP CAT5e (AWG24) na vzdálenost max. 200 m mezi externí video kamerou a napájecí jednotkou. POZOR! Protože výstup signálu z video kamery tvoří koaxiál, používá se pro přechod mezi koaxiálním kabelem na kabel AWG24 symetrizační člen (Balun), který se instaluje mezi výstup signálu z video kamery a vstupy Vin2 a GNV2 napájecí jednotky. Bezpečnostní pokyny Nelze uplatňovat záruku na poškození vzniklé v důsledku nesprávné instalace, úmyslného poškození, nedodržení tohoto návodu k obsluze, krádeže, neoprávněných zásahů do systému, nebo nedostatečné ochrany jednotlivých komponentů systému při renovaci budovy! Za takto vzniklé následné škody nepřebíráme odpovědnost! POZOR! Instalaci, připojení k síti 230 V, 50 Hz a údržbu řídící jednotky napájení smí provádět jen autorizované osoby! Doporučuje se instalovat napájecí jednotku do elektrického panelu. POZOR! NEOTKRÝVEJTE ČELNÍ KRYT! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM! Uvolnit se smí jen ochranné kryty připojovacích bodů. POZOR! Podle platných nařízení se v napájecím obvodu řídící jednotky napájení ze sítě 230 V, 50 Hz musí použít pojistky 10 A (na fázi a na nulovém vodiči). Připojení fázového a nulového vodiče napájecí jednotky se provede přes dva izolované kabely (Cu) s průřezem 0,75 mm 2. POZOR! V průběhu instalace a později během údržby musí být připojení řídící jednotky napájení na síť 230 V, 50 Hz bez proudu (v obvodu se musí vypnout proud). Propojení zemnícího kabelu (Cu) 0,75 mm 2 mezi zemnicí svorkou elektrického panelu a zemnicí svorkou napájecí jednotky je povinné, DŮLEŽITÉ! Před zapojením síťových pojistek napájecí jednotky zkontrolujte přesnost všech propojení systému. Zkontrolujte je jak vizuálně, tak pomocí měřiče elektrického odporu. DŮLEŽITÉ! Předtím, než zapojíte 2 síťové pojistky (230 V, 50 Hz), nainstalujte ochranné kryty napájecí jednotky. VĚNUJTE POZORNOST správné polaritě připojovaných svorek a vodičů vyrovnávacího akumulátoru (max. 7 Ah) na napájecí jednotce. Špatná polarita povede k poškození akumulátoru. Instalaci a připojení akumulátoru smí provádět jen autorizované osoby. NEDOTÝKEJTE SE drátů, které vycházejí z konektorů a svorek řídící jednotky napájení. Odpojte pojistky (10 A) z přívodní fáze a z nulového vodiče napájecí jednotky. POZOR! Nedovolte, aby byly komponenty napájeny samostatně vyšším napětím, než 15 V DC (venkovní panel, terminály, atd.) nebo přímo ze sítě (230 V, 50 Hz). NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM a zničení systému domovního videotelefonu.

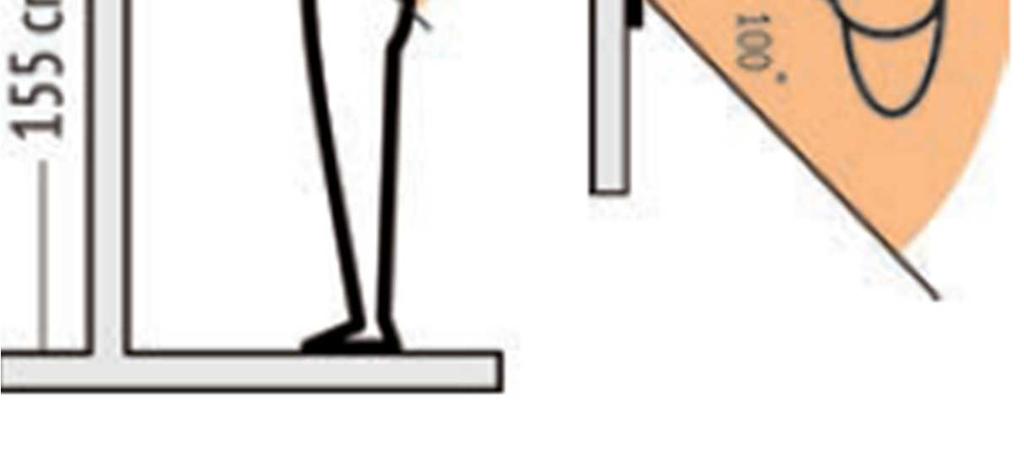

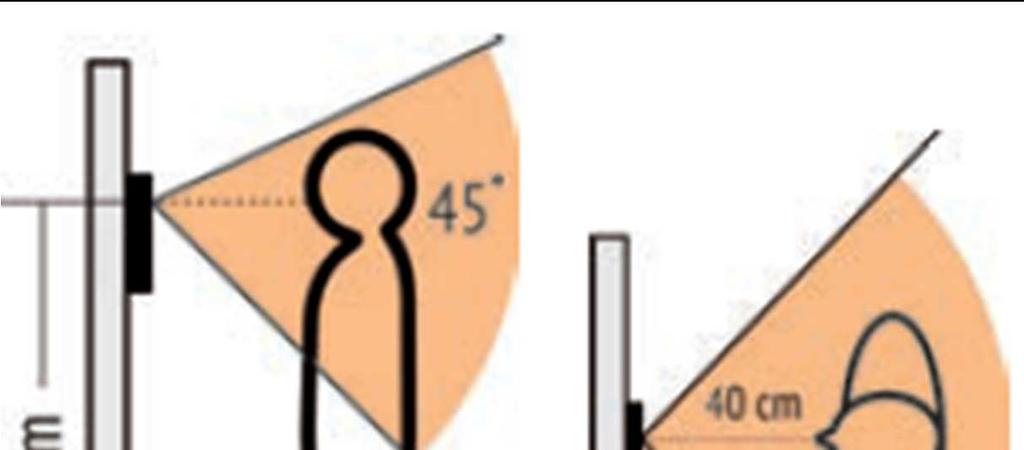

3 Instalace napájecí jednotky na DIN lištu na stěnu Instalace video terminálu Před zahájením instalace Terminál se umístí ve výšce 155 cm (doporučená výška instalace) Akumulátor se připojí ke svorkám napájecího zdroje, až když je systém připraven k uvedení do provozu. Instalace propojovacího boxu videa na DIN lištu na stěnu Instalace venkovního panelu Venkovní panel se instaluje u vchodu do domu, co nejblíže vstupním dveřím, ve výšce přibližně 1,7 m (horní část panelu) od země a měl by být chráněn proti dešti a dopadu slunečních paprsků. Tlačítka na venkovním panelu se číslují zezdola nahoru a první tlačítko je pro adresu 1. Před zahájením instalace Venkovní panel se umístí u vchodu, co nejblíže vstupních dveří

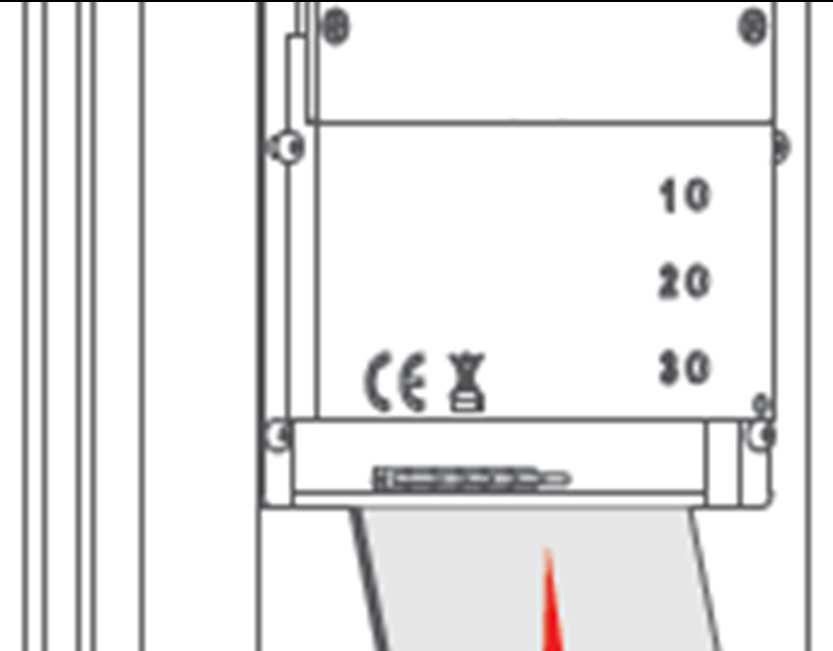

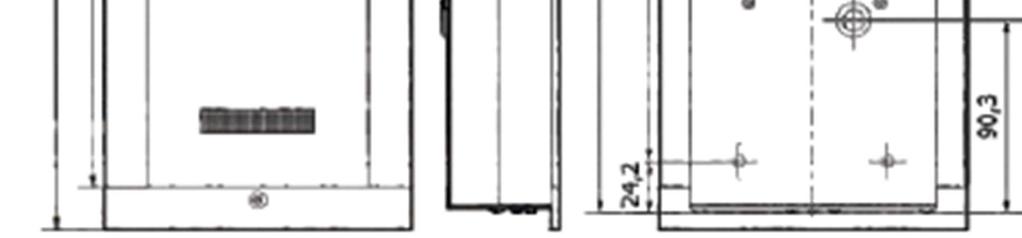

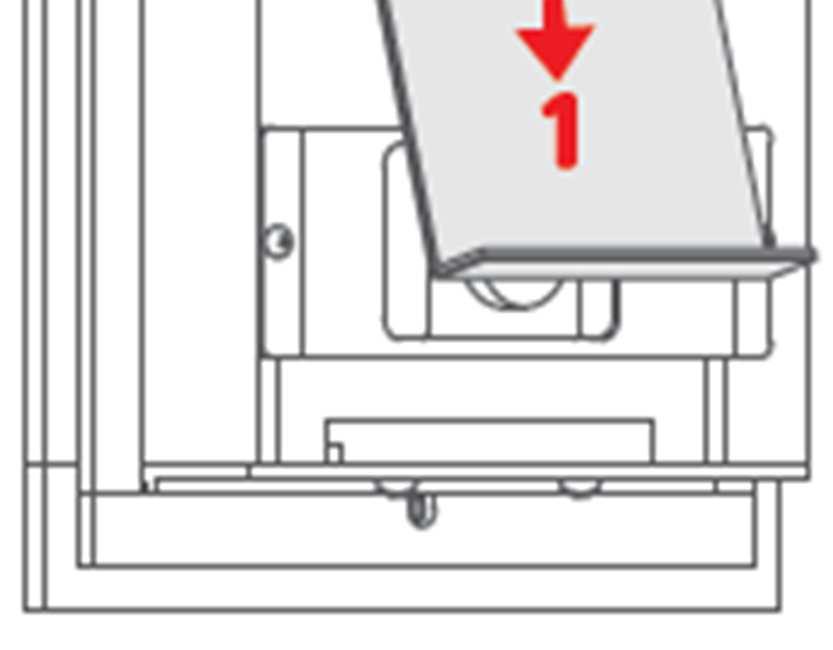

4 Ochrana proti krádeži Připojovací schéma Šroub se musí úplně zašroubovat. V opačném případě bude panel po uvedení do provozu vydávat trvalou zvukovou signalizaci. Tato signalizace slouží jako výstraha při pokusu neoprávněné osoby o otevření panelu. Výstraha se ozve okamžitě, jakmile se uvolní šroub. V průběhu programování parametrů panelu je funkce vypnuta. Náhled nastavení kamery Instalace elektromagnetického zámku (volitelné příslušenství) Čelní pohled Boční pohled Pohled zezadu Stejnosměrný proud (DC) Střídavý proud (AC) Úprava jmenovky Řídící jednotka napájení může zámku dodávat proud max. 1 A. Na svorce řídící napájecí jednotky označené LC je napětí +14 V DC. Tlačítko aktivace zámku se připojí z interiéru budovy na svorky BUT a LC na řídící jednotce napájení. Odstraňte z modulu tlačítek plastovou vložku Připevněte na bílou plochu nálepku se jménem, kterou ustřihněte na patřičnou velikost. Vložte nazpět plastovou vložku Připojení doplňkového příkazu (volitelně) Kontakt relé Automatizace Maximální spínací proud: 1,5 A

5 Uvedení systému do provozu Popis řídící jednotky napájení 1. *PROG.: tlačítko programování (* Sada nevyžaduje programování a toto tlačítko se používá, jen když použijete další terminály nebo panely.) 2. S2: přítomnost napětí na svorkách +Uv GND. 3. S1: přítomnost napětí na svorkách +14V GND 4. Červená signalizace PROG = závada systému 5. TIME: nastavení časování zámku 6. Ochranný kryt připojení 7. Čelní kryt 8. Ochranný kryt připojení Kontrola připojení systému a řídící napájecí jednotky Zkontrolujte přesnost připojení uvnitř systému! Signály +14V, GND, CD, GNV a Uv jsou společné pro všechny komponenty systémy. Signály Vin a Vout jsou specifické pro každý terminál nebo video kameru (společně se nepropojují). Jakýkoliv zkrat mezi nimi povede k tomu, že celý systém přestane pracovat. Dávejte pozor, aby byl torxní šroub venkovního panelu zcela zašroubován a zabránilo se tak aktivaci poplašné signalizace pro případ krádeže! Propojte dvě automatické 10 A pojistky na fázovém a nulovém vodiči a připojte řídící jednotku napájení k síti 230 V AC. Volitelně můžete připojit akumulátor ke svorkám +ACC a ACC na řídící jednotce napájení. Dávejte pozor na polaritu akumulátoru! Zkontrolujte, zda hodnoty napětí na svorkách řídící jednotky napájení odpovídají níže uvedeným hodnotám (použijte voltmetr pro měření stejnosměrného proudu). Napětí naměřené na svorkách řídící jednotky napájení: +14V GND / 13,8 14,3 V DC +Uv - GND / 13,5 14,3 V DC Napětí naměřené na svorkách venkovního panelu a na svorkách terminálu: +14V GND min. 12 V DC (kdekoliv) + Uv GND min. 12 V DC (uvnitř systému) Kontrola funkcí a nastavení Kdekoliv v instalaci zkontrolujte během hovoru a komunikace, zda je napětí na svorkách +14V GND a +Uv GND vyšší než 12,0 V. Zkontrolujte funkce terminálů a venkovního panelu: volání, komunikace, otevření dveří, audio a video sledování. Audio prvky systému jsou z výroby nastaveny na standardní podmínky provozu. Nastavení hlasitosti na video terminálu: Několika opakovanými dotyky tlačítka VOLUME nastavíte různé úrovně hlasitosti: OFF (zvuk je ztlumený) červená LED, MEDIUM bílá červená LED, MAXIMUM bílá LED. Po provedení kontroly nastavte hlasitost tak, aby svítila bílá LED. Nastavení vlastností obrazu na video terminálu: Pokud z důvodu typu systému (typu kabelu) nemá obraz dostatečnou kvalitu, proveďte následnou úpravu nastavení (na zadní straně terminálu), až dokud nebude kvalita uspokojující. Úpravy provedete v následujícím pořadí: 1. Nastavení impedance 2. Nastavení jasu 3. Nastavení barevné složky obrazu V případě potřeby upravte nastavení obrazu na terminálu: Pokud je obraz nejasný, upravte nastavení impedance Pro zlepšení barvy a jasu upravte parametr CHROMINANCE 4 a LUMINOSITY 5. Řešení problémů Jakékoliv zásahy do systému provádějte, jen když je systém odpojen od elektrické sítě 230 V AC (pojistky fáze a nulového vodiče jsou otevřeny) a od akumulátoru (svorka +ACC je odpojena). Problém Signalizace Možná příčina Řešení správně napájení bez akumulátoru) napájení bez akumulátoru) Na displeji není obraz, systém funguje jen v režimu audia Nefunguje volání Nefunguje volání Během hovoru nebo monitorování se nezobrazuje obraz na obrazovkách terminálů Ostatní funkce systému jsou aktivní. S1: S1: přerušovaná zelená Terminál: Tlačítka fungují, hovor nefunguje Venkovní panel: Signalizuje chybu PROG: přerušovaná červená Terminál: Tlačítka fungují, hovor nefunguje Venkovní panel: Signalizuje chybu Nedostatečné napětí v síti 230V AC Zkrat v systému mezi svorkami +14V a GND. Zkrat v systému mezi svorkami +UV a GND. Na svorkách terminálu není připojení CD, nebo je drát CD před vstupem na CD přerušen. Zkrat mezi připojeními CD a GND nebo +14V. - Mezi svorkami terminálu +Uv a GND není napětí. - Nedostatek napětí Vout na svorkách venkovního panelu nebo na svorkách Vin nebo Vout řídící jednotky napájení. Zkontrolujte pojistky (10 A) elektrického panelu a 1,6 A pojistku na vstupu řídící jednotky napájení. Zkontrolujte průchodnost napájecích kabelů. Identifikujte místo zkratu. Odstraňte závadu a zapněte systém. Identifikujte místo zkratu. Odstraňte závadu a zapněte systém. Připojte CD k terminálu nebo zkontrolujte propojenost drátu CD mezi řídící jednotkou napájení a terminálem. Odstraňte zkrat. - Zkontrolujte připojení +Uv mezi řídící jednotkou napájení a terminálem. - Lokalizujte a odstraňte závadu.

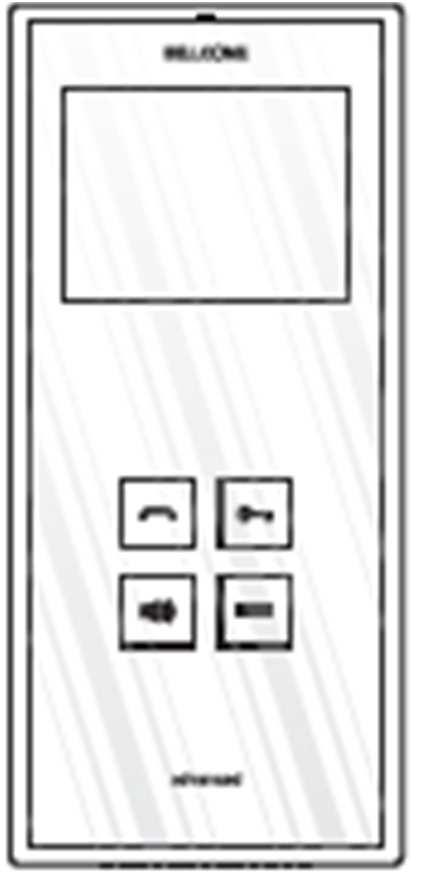

6 Během hovoru a/nebo komunikace se v obrazu na obrazovce terminálu objevují vodorovné nebo šikmé čáry. Po opakovaném příkazu k monitorování se obraz ztratí (černá obrazovka LCD) napájení s akumulátorem) napájení s akumulátorem) napájení s akumulátorem) Obsluha systému S1: střídavě červená a zelená PROG: S1: střídavě červená a zelená PROG: Akustická signalizace S1: červená Dráty, které jsou připojeny ke svorkám Vin / Vout a GND nejsou zakrouceny dostatečně blízko u terminálů (asi 1 cm od svorek). Propojka JP1 na řídící jednotce napájení není propojena. Při každém stisku monitorovacího tlačítka se obraz na obrazovce terminálu ztratí (ke vstupu Vin 2 řídící jednotky napájení není připojen signál). Akumulátor je v režimu nabíjení. Akumulátor má závadu nebo je vybitý. Nedostatečné napětí v síti 230 V AC. Systém je napájen z akumulátoru. Skleněný kryt chraňte před nárazy tvrdých předmětů! NEDOTÝKEJTE SE výrobku, pokud dojde k narušení skleněného krytu! Obsluha video terminálu Lokalizujte a odstraňte závadu. Připojte propojku JP1. Zkontrolujte, zda se při opakovaném příkazu k monitorování obraz nemění. OK Vyměňte akumulátor. Zkontrolujte 10 A pojistky elektrického panelu a 1,6 A pojistku na vstupu řídící jednotky napájení. Zkontrolujte propojenost napájecích kabelů. 1. Pohotovostní režim Tlačítka nejsou podsvícená. Při prvním dotyku se zapne podsvícení tlačítek a terminál může přijímat následující příkazy: AUDIO VIDEO MONITOROVÁNÍ + VÝBĚR VIDEO KAMERY Doba trvání monitorování: 10 sekund Když se dotknete tohoto tlačítka, můžete slyšet a vidět, co se děje u vchodu před venkovním panelem. Monitorování není dostupné, pokud se volá na jiný terminál nebo na něm probíhá komunikace. Pokud je do systému zapojeno několik videokamer, opakovaným dotykem tlačítka se postupně zobrazuje náhled z jednotlivých kamer. Pohotovostní režim NASTAVENÍ HLASITOSTI NEBO VYPNUTÍ TERMINÁLU Opakovaným dotykem tlačítka procházíte 3 úrovně nastavení hlasitosti: maximální (bílá LED), střední (červená bílá LED) a vypnutý zvuk (červená LED). Červená LED zůstane trvale zapnuta, dokud se znovu nedotknete tlačítka. 2. Volání a komunikace Doba trvání: maximálně 15 sekund (3 volání) PŘIJETÍ HOVORU (trvání komunikace: max. 2 minuty) LED tlačítko bliká a na displeji se ukazuje obraz z videokamery na venkovním panelu. Komunikace se iniciuje dotykem tlačítka. LED přestane blikat. V průběhu komunikace se nedotýkejte tlačítka. UKONČENÍ KOMUNIKACE BEZ OTEVŘENÍ DVEŘÍ! Druhým dotykem tlačítka se komunikace ukončí, aniž by se umožnil přístup dovnitř a terminál se vrátí do pohotovostního režimu. 3. Přístup do domu OTEVŘENÍ DVEŘÍ A UKONČENÍ KOMUNIKACE Po zadání tohoto příkazu se odemknou dveře na 1 až 10 sekund, aby se umožnil vstup do domu. Vstup do domu nelze umožnit bez předchozí komunikace. 4. Doplňkový příkaz Nezávisle na stavu terminálu, tj. na tom, zda probíhá monitorování, volání nebo komunikace, se tímto tlačítkem aktivuje automatická činnost, o kterou je systém doplněn: automatický vstup, garážová vrata nebo systém osvětlení. Obsluha venkovního panelu 1. Pohotovostní režim Na venkovním panelu jsou trvale podsvícená tlačítka a jmenovky. Přerušované červené světlo LED signalizuje video monitorování. 2. Volání a komunikace Doba trvání volání: maximálně 15 sekund (3 volání) Doba trvání komunikace: max. 2 minuty Dotkněte se tlačítka zvonku. Volání z venkovního panelu je signalizováno akusticky. Volání můžete ukončit opětovným stisknutím tlačítka zvonku. Pokud někdo uvnitř domu odpoví na volání, začne se komunikace. Pokud se povolí vstup do domu, panel vydá akustický signál a vchodové dveře zůstanou max. 10 sekund otevřeny. V případě, že na volání z venkovního panelu nikdo neodpoví, panel se po 1 minutě vrátí do pohotovostního režimu. Modul čtečky čipů RFID Venkovní panel s modulem RFID Modul RFID Přístupový přívěšek (10 ks) Technická data přístupových čipů 35 x 62 x 7 mm Kmitočet 125 khz Vzdálenost pro načtení Kryt Stupeň krytí 25 mm ABS IP65 Rozsah provozní teploty -30 C 60 C Teplota při skladování -33 C 55 C 35 x 62 x 7 mm 7,5 g Volání Komunikace

7 Použití přístupových čipů Prostor pro přiložení a čtení čipů je označen symbolem. Čipy jsou uloženy v paměti čtečky. Při načtení vydá panel akustický signál a symbol se bliká zeleně. Programování dalších čipů Krok 1 Řídící jednotka napájení PROG Dlouhé stisknutí PROG Svítí červená LED. Krok 2 Venkovní panel Dotkněte se postupně jednotlivými čipy symbolu. Po každém dotyku dojde k uložení čipu do paměti Krok 3 Řídící jednotka napájení PROG Stiskněte PROG. Červená LED se vypne a programování se ukončí. Každý omyl během programování je signalizován dlouhým pípnutím. V takovém případě se musí proces opakovat od kroku 2. Vymazání všech naprogramovaných čipů Venkovní panel Tento proces použijte, jen když dojde ke ztrátě jednoho nebo několika čipů. Stávající čipy bude potřeba znovu naprogramovat. Tlačítko Stiskněte dlouze a ozve se dlouhé pípnutí. Panel přejde do režimu programování. 7 krátkých dotyků > 2 x pípnutí. Hned poté jeden dlouhý dotyk > čipy se vymažou. Údržba Venkovní panel se musí chránit proti působení korozivních látek, před mechanickými nárazy a nesmí se natírat. Terminály se nesmí vystavovat vodě a jiným kapalinám, mechanickým nárazům, výparům, prachu, atd. Jednotlivé komponenty systému se můžou čistit kouskem měkkého bavlněného hadříku. Volitelně zapojitelný akumulátor, který se připojuje k napájecí jednotce, se musí po uplynutí životnosti vyměnit. Řídící jednotka napájení zajišťuje nabíjení akumulátoru za předpokladu, že je akumulátor v pořádku. Jeho stav je v případě poruchy indikován signalizací LED S1 a akustickým upozorněním. Technické údaje Systém Audio komunikace Datová komunikace Video komunikace Provozní napětí systému (napájení řídící jednotky) Max. odběr proudu ze sítě 230 V AC Venkovní video panel Provozní napětí Modul kamery s nastavitelným úhlem pozorování Infračervené světlo Tlačítka Jmenovka: Plně duplexní Digitální Analogový video signál 230 V ±10% / 50 Hz 0,4 A 12 14,3 V DC (stabilizované) CCD, 1/3 s rozlišením 573 (vodorovně) x 597 (svisle); 420 TV řádků; Pozorovací úhel: 92º diagonálně Video signál: 1 Vvv/75 PAL; Přerušovaný provoz, 1 červená LED kontrolka Úhel otáčení doleva a doprava: ± 25º 13 LED = 850 nm; 7 mw/sr / LED Dotyková s trvalým podsvícením Podsvícený štítek se jménem Hliníkový profil s nátěrem v elektrostatickém poli Bezpečnostní sklo krytu kamery, tloušťka 8 mm Zapuštěním pod omítku IP44 Rozsah provozní teploty -30 ºC až +45 ºC 294 x 144 x 53 mm 1,52 kg Vnitřní video terminál Provozní napětí 12 14,3 V DC (stabilizované) Displej LCD, TFT 3,5 s rozlišením 320 x RGB x 240; Pozorovací úhel nahoru, dolů, vpravo, vlevo 10, 35, 50, 50 Tlačítka 4 dotyková tlačítka s podsvícením při dotyku Trvalá LED signalizace tlačítka VOLUME, když je terminál ve vypnutém stavu Nastavení Hlasitost zvukové komunikace: MAXIMÁLNÍ ÚROVEŇ STŘEDNÍ ÚROVEŇ VYPNUTÝ ZVUK Vlastnosti obrazu: intenzita osvětlení, chrominance, nastavení úhlu videa ABS; skleněný kryt obrazovky, tloušťka 3 mm Povrchová IP31 Rozsah provozní teploty 0 ºC až +45 ºC 212 x 96 x 30 mm 0,4 kg Řídící jednotka napájení Provozní napětí 230 V ±10% / 50 Hz Generované napětí / proud +14 V GND: +14 V DC (stabilizované) / 2 A DC +Uv GND: +14 V DC (stabilizované) / 0,5 A DC Ucam - GND: +14 V DC (stabilizované) / 0,2 A DC Ohnivzdorný plast ABS Na DIN lištu: TH 35 x 15 nebo 35 x 7,5 podle norem DIN , EN 50022, IEC 60715, průměr kolíků 6 mm Povrchová montáž: plastovými šrouby A3,5 x 32 a kolíky Ø6 mm IP31 Rozsah provozní teploty 0 ºC až +45 ºC 130 x 141 x 73 mm 0,4 kg Parametry jednotky pro připojení videa Vstup výstup 1 Výstupy (přípojky) 2 Plast ABS Na DIN lištu: TH 35 x 15 nebo 35 x 7,5 podle norem DIN , EN 50022, IEC 60715, průměr kolíků 6 mm Povrchová montáž: plastovými šrouby a kolíky IP31 Rozsah provozní teploty 0 ºC až +45 ºC 100 x 71 x 60 mm 0,21 kg
