1 Schéma zapojení systému Všechna přídavná zařízení lze zakoupit samostatně. Domovní videotelefon Obj. č.: Vážení zákazníci, Přídavný terminál děkujeme Vám za Vaši důvěru a za nákup domovního videotelefonu Bellcome. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení výrobku do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Vlastnosti Volání z venkovního panelu tlačítek Možnost zobrazení volající osoby na displeji vnitřní jednotky Plně duplexní hands-free komunikace Příkaz k otevření dveří z vnitřní jednotky Video a audio monitorování vchodu do domu Volitelné příslušenství: jedna externí videokamera Volitelné příslušenství: jeden paralelně zapojený video terminál Instalace vyžaduje kabel UTP CAT 5e (AWG 24) Rozsah dodávky Instalace Doporučené kabely Venkovní panel > řídící jednotka napájení > video terminál Kabel UTP CAT5e (AWG24) na vzdálenost max. 70 m mezi venkovním panelem a napájecí jednotkou a 250 m mezi venkovním panelem a video terminálem. V případě větších vzdáleností než 250 m se poraďte s výrobcem. Řídící jednotka napájení > elektromagnetický zámek (volitelné příslušenství) Pružní více žilový kabel (Cu) 2 nebo 3 x 0,75 mm 2 na vzdálenosti max. 50 m nebo(cu) 2 nebo 3 x 1 mm 2 na vzdálenosti max. 100 m. Řídící jednotka napájení > síť 230 V AC Pružní více žilový kabel (Cu) 3 x 0,75 mm 2 Externí video kamera (volitelné příslušenství) > Řídící jednotka napájení Kabel UTP CAT5e (AWG24) na vzdálenost max. 200 m mezi externí video kamerou a napájecí jednotkou. POZOR! Protože výstup signálu z video kamery tvoří koaxiál, používá se pro přechod mezi koaxiálním kabelem na kabel AWG24 symetrizační člen, který se instaluje mezi výstup signálu z video kamery a vstupy Vin2 a GNV2 napájecí jednotky. Venkovní panel 1 ks 294 x 144 x 53 mm Základní vnitřní jednotka 1 ks 212 x 96 x 30 mm Řídící jednotka napájení 1 ks 130 x 141 x 73 mm

2 Bezpečnostní pokyny Instalaci, připojení k síti 230 V, 50 Hz a údržbu řídící jednotky napájení smí provádět pouze odborník! Doporučuje se instalovat napájecí jednotku do elektrického panelu. NEOTKRÝVEJTE ČELNÍ KRYT! NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM! Uvolnit se smí jen ochranné kryty připojovacích bodů. Podle platných nařízení se v napájecím obvodu řídící jednotky napájení ze sítě 230 V, 50 Hz musí použít pojistky 10 A (na fázi a na nulovém vodiči). Připojení fázového a nulového vodiče napájecí jednotky se provede přes dva izolované kabely (Cu) s průřezem 0,75 mm 2. V průběhu instalace a později během údržby musí být připojení řídící jednotky napájení na síť 230 V, 50 Hz bez proudu (v obvodu se musí vypnout proud). Propojení zemnícího kabelu (Cu) 0,75 mm 2 mezi zemnicí svorkou elektrického panelu a zemnicí svorkou napájecí jednotky je povinné, Před zapojením síťových pojistek napájecí jednotky zkontrolujte přesnost všech propojení systému. Zkontrolujte je jak vizuálně, tak pomocí měřiče elektrického odporu. Předtím, než zapojíte 2 síťové pojistky (230 V, 50 Hz), nainstalujte ochranné kryty napájecí jednotky. VĚNUJTE POZORNOST správné polaritě připojovaných svorek a vodičů akumulátoru (max. 7 Ah) na napájecí jednotce. Špatná polarita povede k poškození akumulátoru. Instalaci a připojení akumulátoru smí provádět jen autorizované osoby. NEDOTÝKEJTE SE drátů, které vycházejí z konektorů a svorek řídící jednotky napájení. Odpojte pojistky (10 A) z přívodní fáze a z nulového vodiče napájecí jednotky. Nedovolte, aby byly komponenty napájeny samostatně vyšším napětím, než 15 V DC (venkovní panel, terminály, atd.) nebo přímo ze sítě (230 V, 50 Hz). NEBEZPEČÍ ZÁSAHU ELEKTRICKÝM PROUDEM a zničení systému domovního videotelefonu. Instalace video terminálu Před zahájením instalace Terminál se umístí ve výšce 155 cm (doporučená výška instalace) Instalace Instalace napájecí jednotky Montáž na DIN lištu Montáž na stěnu Instalace venkovního panelu Venkovní panel se instaluje u vchodu do domu, co nejblíže vstupním dveřím, ve výšce cca 1,7 m (horní část panelu) od země a měl by být chráněn proti dešti a dopadu slunečních paprsků. Před zahájením instalace Venkovní panel se umístí u vchodu, co nejblíže vstupních dveří Akumulátor se připojí ke svorkám napájecího zdroje, až když je systém připraven k uvedení do provozu.

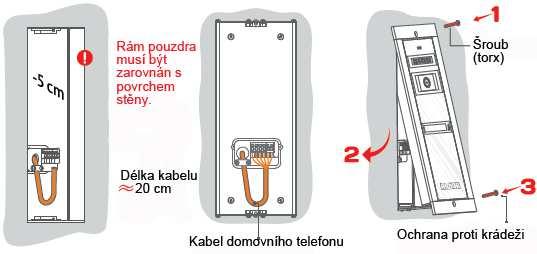

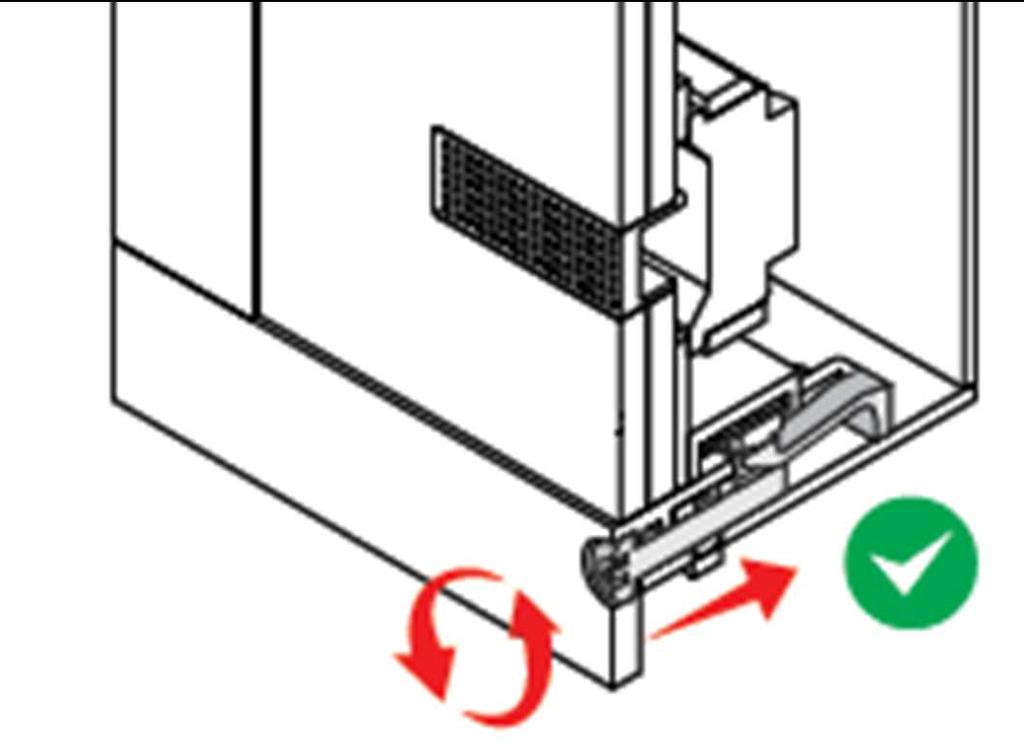

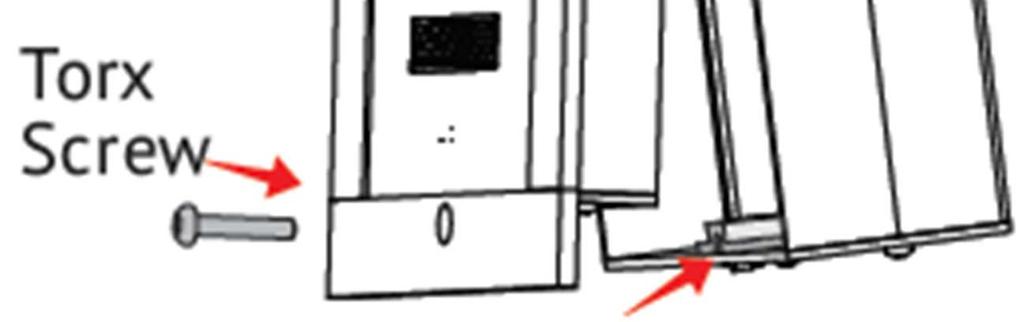

3 Ochrana proti krádeži Připojovací schéma Šroub se musí úplně zašroubovat. V opačném případě bude panel po uvedení do provozu vydávat trvalou zvukovou signalizaci. Tato signalizace slouží jako výstraha při pokusu neoprávněné osoby o otevření panelu. Výstraha se ozve okamžitě, když se uvolní šroub. V průběhu programování parametrů panelu je funkce vypnuta. Náhled nastavení kamery Úprava jmenovky Čelní pohled Boční pohled Pohled zezadu Instalace elektromagnetického zámku (volitelné příslušenství) Stejnosměrný proud (DC) Střídavý proud (AC) Odstraňte z modulu tlačítek plastovou vložku Připevněte na bílou plochu nálepku se jménem. Vložte nazpět plastovou vložku Řídící jednotka napájení může zámku dodávat proud max. 1 A. Na svorce řídící napájecí jednotky označené LC je napětí +14 V DC. Tlačítko aktivace zámku se připojí z interiéru budovy na svorky BUT a LC na řídící jednotce napájení. Řídící jednotka napájení může zámku dodávat proud max. 1 A.

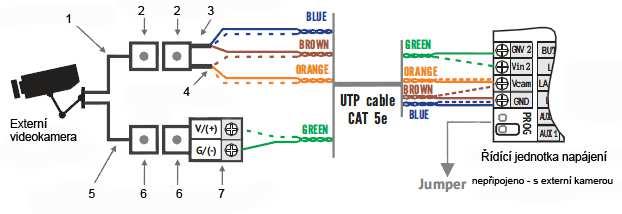

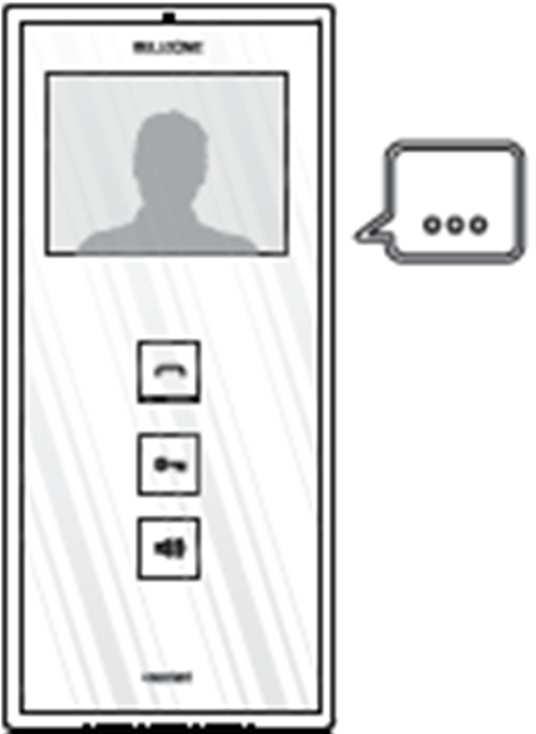

4 Připojení externí videokamery (volitelné příslušenství) Kontrola funkcí a nastavení Kdekoliv v instalaci zkontrolujte během hovoru a komunikace, zda napětí na svorkách +14V GND a +Uv GND je vyšší než 12,0 V. Zkontrolujte funkce terminálů a venkovního panelu: volání, komunikace, otevření dveří, audio a video sledování. Audio prvky systému jsou z výroby nastaveny na standardní podmínky provozu. Nastavení hlasitosti na video terminálu: Několika po sobě následujícími dotyky tlačítka VOLUME nastavíte různou úroveň hlasitosti: OFF (zvuk je ztlumen) červená LED, MEDIUM bílá červená LED, MAXIMUM bílá LED. Po provedení kontroly nastavte hlasitost tak, aby svítila bílá LED. Max. výstupní proud z řídící napájecí jednotky pro napájení videokamery je 0,4 A. 1. Napájecí kabel 2. RCA konektory 3. Kabel s opletením (GND) 4. Centrální vodič (+12 V) 5. Koaxiální kabel (video signál) 6. Konektory BNC 7. Symetrizační člen Uvedení systému do provozu Popis řídící jednotky napájení 1. *PROG.: tlačítko programování (* sada nevyžaduje programování a toto tlačítko se nemusí používat.) 2. S2: přítomnost napětí na svorkách +Uv GND. 3. S1: přítomnost napětí na svorkách +14V GND 4. Červená signalizace PROG = závada systému 5. TIME: nastavení časování zámku 6. Ochranný kryt připojení 7. Čelní kryt 8. Ochranný kryt připojení Kontrola připojení systému a řídící napájecí jednotky Zkontrolujte přesnost připojení uvnitř systému! Signály +14V, GND, CD, GNV a Uv jsou společné pro všechny komponenty systémy. Signály Vin a Vout jsou specifické pro každou terminál nebo video kameru (společně se nepropojují). Jakýkoliv zkrat mezi nimi povede k tomu, že celý systém přestane pracovat. Pomocí měřiče odporu zkontrolujte, že nikdy v systému nedošlo ke zkratu. Dejte pozor, aby byl torxní šroub venkovního panelu zcela zašroubován a zabránilo se tak aktivaci poplašné signalizace pro případ krádeže! Propojte 2 automatické 10 A pojistky na fázovém a nulovém vodiči a připojte řídící jednotku napájení k síti 230 V AC. Volitelně můžete připojit akumulátor ke svorkám +ACC a ACC na řídící jednotce napájení. Dávejte pozor na polaritu akumulátoru! Zkontrolujte, zda hodnoty napětí na svorkách řídící jednotky napájení odpovídají níže uvedeným hodnotám (použijte voltmetr pro měření stejnosměrného proudu). Napětí naměřené na svorkách řídící jednotky napájení: +14V GND / 13, ,3 V DC +Uv - GND / 13, ,3 V DC Napětí naměřené na svorkách venkovního panelu a na svorkách terminálu: +14V GND min. 12 V DC (kdekoliv) + Uv GND min. 12 V DC (uvnitř systému) Nastavení vlastností obrazu na video terminálu: Pokud z důvodu typu systému (typu kabelu) nemá obraz dostatečnou kvalitu, proveďte následnou úpravu nastavení (na zadní straně terminálu), až dokud nebude kvalita uspokojující. Úpravy provedete v následujícím pořadí: 1. Nastavení impedance 2. Nastavení jasu 3. Nastavení barevné složky obrazu Řešení problémů Jakékoliv zásahy do systému provádějte, jen když je systém odpojen od elektrické sítě 230 V AC (pojistky fáze a nulového vodiče jsou otevřeny) a od akumulátoru (svorka +ACC je odpojena). Problém Signalizace Možná příčina Řešení správně napájení bez akumulátoru) napájení bez akumulátoru) Na displeji není obraz, systém funguje jen v režimu audia S1: S1: přerušovaná zelená Nedostatečné napětí v síti 230V AC Zkrat v systému mezi svorkami +14V a GND. Zkrat v systému mezi svorkami +UV a GND. Zkontrolujte pojistky (10 A) elektrického panelu a 1,6 A pojistku na vstupu řídící jednotky napájení. Zkontrolujte průchodnost napájecích kabelů. Identifikujte místo zkratu. Odstraňte závadu a zapněte systém. Identifikujte místo zkratu. Odstraňte závadu a zapněte systém.

5 Nefunguje volání Terminál: Tlačítka fungují, hovor nefunguje Venkovní panel: Signalizuje chybu Na svorkách terminálu není připojení CD, nebo je drát CD před vstupem na CD přerušen. Připojte CD k terminálu nebo zkontrolujte propojenost drátu CD mezi řídící jednotkou napájení a terminálem. napájení s akumulátorem) S1: červená Nedostatečné napětí v síti 230 V AC. Systém je napájen z akumulátoru. Zkontrolujte 10 A pojistky elektrického panelu a 1,6 A pojistku na vstupu řídící jednotky napájení. Zkontrolujte propojenost napájecích kabelů. Nefunguje volání Během hovoru nebo monitorování se nezobrazuje obraz na obrazovkách terminálů Ostatní funkce systému jsou aktivní. Během hovoru a/nebo komunikace se v obrazu na obrazovce terminálu objevují vodorovné nebo šikmé čáry. Po opakovaném příkazu k monitorování se obraz ztratí (černá obrazovka LCD) napájení s akumulátorem) napájení s akumulátorem) PROG: přerušovaná červená Terminál: Tlačítka fungují, hovor nefunguje Venkovní panel: Signalizuje chybu S1: střídavě červená a zelená PROG: S1: střídavě červená a zelená PROG: Akustická signalizace Zkrat mezi připojeními CD a GND nebo +14V. - Mezi svorkami terminálu +Uv a GND není napětí. - Nedostatek napětí Vout na svorkách venkovního panelu nebo na svorkách Vin nebo Vout řídící jednotky napájení. Dráty, které jsou připojeny ke svorkám Vin / Vout a GND jsou zkrouceny dohromady asi 1 cm os svorek. Propojka JP1 na řídící jednotce napájení není propojena. Při každém stisku monitorovacího tlačítka se obraz na obrazovce terminálu ztratí (ke vstupu Vin 2 řídící jednotky napájení není připojen signál). Akumulátor je v režimu nabíjení. Akumulátor má závadu nebo je vybitý. Odstraňte zkrat. - Zkontrolujte připojení +Uv mezi řídící jednotkou napájení a terminálem. - Lokalizujte a odstraňte závadu. Lokalizujte a odstraňte závadu. Připojte propojku JP1. Zkontrolujte, zda se při opakovaném příkazu k monitorování obraz nemění. OK Vyměňte akumulátor. Obsluha systému Skleněný kryt chraňte před nárazy tvrdých předmětů! NEDOTÝKEJTE SE výrobku, pokud dojde k narušení skleněného krytu. Obsluha video terminálu 1. Pohotovostní režim Tlačítka nejsou podsvícená. Při prvním dotyku se zapne podsvícení tlačítek a terminál může přijímat následující příkazy: AUDIO VIDEO MONITOROVÁNÍ + VÝBĚR VIDEO KAMERY Doba trvání monitorování: 10 sekund Když se dotknete tohoto tlačítka, můžete slyšet a vidět, co se děje u vchodu před venkovním panelem. Monitorování není dostupné, během komunikace nebo se volá jiný terminál. Pokud je do systému zapojeno několik videokamer, opakovaným dotykem tlačítka se postupně zobrazuje náhled z jednotlivých kamer. NASTAVENÍ HLASITOSTI NEBO VYPNUTÍ TERMINÁLU Opakovaným dotykem tlačítka procházíte 3 úrovně nastavení hlasitosti: maximální (bílá LED), střední (červená bílá LED) a vypnutý zvuk (červená LED). Červená LED zůstane trvale zapnuta, dokud se znovu nedotknete tlačítka. 2. Volání a komunikace Doba trvání: maximálně 15 sekund (3 volání) PŘIJETÍ HOVORU (trvání komunikace: max. 2 minuty) LED tlačítko bliká a na displeji se ukazuje obraz z videokamery na venkovním panelu. Komunikace se iniciuje dotykem tlačítka. LED přestane blikat. V průběhu komunikace se nedotýkejte tlačítka. UKONČENÍ KOMUNIKACE BEZ OTEVŘENÍ DVEŘÍ! Druhým dotykem tlačítka se komunikace ukončí, aniž by se umožnil přístup dovnitř a terminál se vrátí do pohotovostního režimu. 3. Přístup do domu OTEVŘENÍ DVEŘÍ A UKONČENÍ KOMUNIKACE Po zadání tohoto příkazu se odemknou dveře na 1 až 10 sekund, aby se umožnil vstup do domu. Vstup do domu nelze umožnit bez předchozí komunikace. Pohotovostní režim Volání Komunikace

6 Obsluha venkovního panelu 1. Pohotovostní režim Na venkovním panelu jsou trvale podsvícená tlačítka a jmenovka. Přerušované světlo červené LED signalizuje video monitorování. 2. Volání a komunikace Doba trvání: maximálně 15 sekund (3 volání) Doba trvání komunikace: max. 2 minuty Dotkněte se tlačítka zvonku. Volání z venkovního panelu je signalizováno akusticky. Volání můžete ukončit opětovným stisknutím tlačítka zvonku. Pokud někdo uvnitř domu odpoví na volání, začne se komunikace. Pokud se povolí vstup do domu, panel vydá akustický signál a vchodové dveře zůstanou max. 10 sekund otevřené. V případě, že na volání z venkovního panelu nikdo neodpoví, panel se po 1 minutě vrátí do pohotovostního režimu. Údržba Venkovní panel se musí chránit proti působení korozivních látek, před mechanickými nárazy a nesmí se natírat. Terminály se nesmí vystavovat vodě a jiným kapalinám, mechanickým nárazům, výparům, prachu, atd. Jednotlivé komponenty systému se můžou čistit kouskem měkkého bavlněného hadříku. Volitelně zapojitelný akumulátor se musí po uplynutí životnosti vyměnit. Řídící jednotka napájení zajišťuje nabíjení akumulátoru za předpokladu, že je akumulátor v pořádku. Jeho stav je v případě poruchy indikován signalizací LED S1 a akustickým upozorněním. Technické údaje Systém Audio komunikace Datová komunikace Video komunikace Provozní napětí systému (napájení řídící jednotky) Max. odběr proudu ze sítě 230 V AC Venkovní video panel Plně duplexní Digitální Analogový video signál 230 V ±10% / 50 Hz 0,4 A Provozní napětí 12 14,3 V DC (stabilizované) Modul s nastavitelným úhlem kamery CCD, 1/3 s rozlišením 573 (vodorovně) x 597 (svisle); 420 TV řádků; Pozorovací úhel: 90º vodorovně, 45º svisle; Video signál: 1 Vvv/75 PAL; Přerušovaný provoz, 1 červená LED kontrolka Úhel otáčení doleva a doprava: ± 25º Infračervené světlo 13 LED = 850 nm; 7 mw/sr / LED Tlačítka Dotyková s trvalým podsvícením Jmenovka: Podsvícený štítek se jménem Pouzdro Hliníkový profil s nátěrem v elektrostatickém poli Bezpečnostní sklo krytu kamery, tloušťka 8 mm Montáž Zapuštěním pod omítku Stupeň krytí (IP) IP44 Rozsah provozní teploty -30 ºC až +45 ºC Skladovací a přepravní teplota -33 ºC až +55 ºC Rozměry 294 x 144 x 53 mm Hmotnost 1,52 kg Vnitřní video terminál Provozní napětí 12 14,3 V DC (stabilizované) Displej LEC, TFT 3,5 nebo 2,4 s rozlišením 320 x RGB x 240; Pozorovací úhel nahoru, dolů, vpravo, vlevo 40, 60, 60, 60 Tlačítka 3 dotyková tlačítka s podsvícením při dotyku Trvalá LED signalizace tlačítka VOLUME, když je terminál ve vypnutém stavu Nastavení Hlasitost zvukové komunikace: MAXIMÁLNÍ ÚROVEŇ STŘEDNÍ ÚROVEŇ VYPNUTÝ ZVUK Vlastnosti obrazu: intenzita osvětlení, chrominance, nastavení úhlu videa Pouzdro ABS; skleněný kryt obrazovky, tloušťka 3 mm Montáž Povrchová Stupeň krytí (IP) IP31 Rozsah provozní teploty 0 ºC až +40 ºC Skladovací a přepravní teplota -33 ºC až +55 ºC Rozměry 212 x 96 x 30 mm Hmotnost 0,4 kg Řídící jednotka napájení Provozní napětí 230 V ±10% / 50 Hz Generované napětí / proud +14 V GND: +14 V DC (stabilizované) / 2 A DC +Uv GND: +14 V DC (stabilizované) / 0,5 A DC Ucam - GND: +14 V DC (stabilizované) / 0,2 A DC Pouzdro Ohnivzdorný plast ABS Montáž Na DIN lištu: TH 35 x 15 nebo 35 x 7,5 podle norem DIN , EN 50022, IEC 60715, průměr kolíků 6 mm Stupeň krytí (IP) IP31 Rozsah provozní teploty 0 ºC až +40 ºC Skladovací a přepravní teplota -33 ºC až +55 ºC Rozměry 130 x 141 x 73 mm Hmotnost 0,4 kg Recyklace Elektronické a elektrické produkty nesmějí být vhazovány do domovních odpadů. Likviduje odpad na konci doby životnosti výrobku přiměřeně podle platných zákonných ustanovení. Šetřete životní prostředí! Přispějte k jeho ochraně! Záruka Na domovní telefon Bellcome poskytujeme záruku 24 měsíců. Záruka se nevztahuje na škody, které vyplývají z neodborného zacházení, nehody, běžného opotřebení, nedodržení návodu k obsluze nebo změn na výrobku, provedených třetí osobou. Překlad tohoto návodu zajistila společnost Conrad Electronic Česká republika, s. r. o. Všechna práva vyhrazena. Jakékoliv druhy kopií tohoto návodu, jako např. fotokopie, jsou předmětem souhlasu společnosti Conrad Electronic Česká republika, s. r. o. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! Copyright Conrad Electronic Česká republika, s. r. o. VAL/08/2016
