1 Evropské normy týkající se nouzové komunikace se zaměřením na EN81-20

2 Obrázok sa nedá zobraziť.

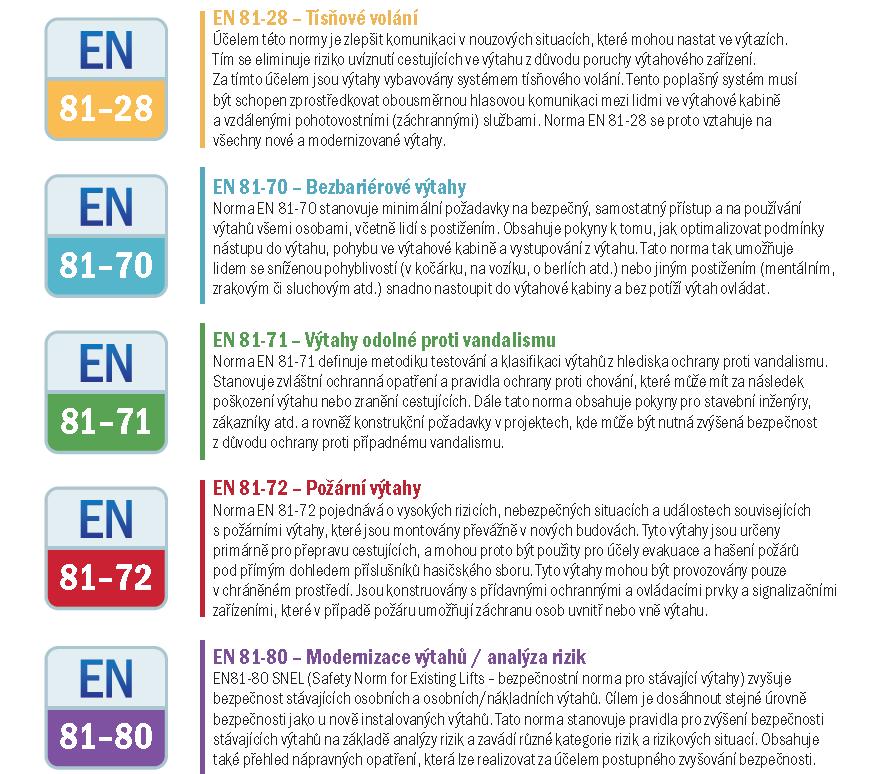

3 EN stav

4 EN81-20 a nouzová komunikace Nutnost oboustranného dorozumívacího zařízení uvnitř klece Komunikační systém mezi vnitřkem klece a místem ze kterého se provádí nouzová činnost když je zdvih vyšší než 30m Nutnost vybavit další místa možného uvíznutí nouzovým komunikačním zařízením

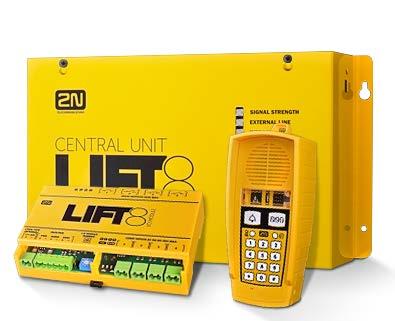

5 Řešení 2N Lift8

6 Řešení 2N Lift1

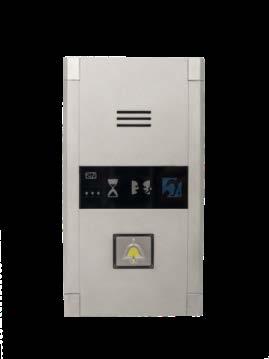

7 Řešení 2N Lift1 - Voice Alarm Station

8 Hlavní změny EN81-28(2015) změna odkazů z EN81-1na EN signalizace stavu baterií a jejich nabíjení požadovaná úroveň hlasitosti signalizace poruchy komunikace v kabině popis testování zařízení

9 Hlavní změny EN81-28(2015) Baterie informovat vyprošťovací službu a signalizovat na místě instalace pokud se baterie nenabíjejí, nebo mají kapacitu na méně než jednu hodinu provozu

10 Hlavní změny EN81-28(2015) Piktogramy

11 Hlavní změny EN81-28(2015) Testování alarmu musí být umožněno testování alarmu prostřednictvím dlouhého stisku tlačítka alarm po konfigurovatelnou dobu, ne delší než 30 vteřin. Žádné filtrování nesmí být aktivní.

12 Hlavní změny EN81-28(2015) Hlasitost úroveň hlasitosti nouzového komunikátoru ve vzdálenosti 1m musí být mezi 35 db(a) a 65 db(a), s možností nastavení dle konkrétních podmínek.

13 Hlavní změny EN81-28(2015) Signalizace poruchy blikáním grafických symbolů musí být signalizována porucha (neprovedení) automatického testu (kontrolní volání). V případě vyvolání alarmu musí signalizace fungovat standardně

14 Hlavní změny EN81-28(2015) popis testování Alarm (4.1.1) - lift with car and landing doors not fully open, - press the initiation device for the time defined by press alarm emitted - check the human response. - ask rescue service to close the voice communication and establish a new communication

15 Hlavní změny EN81-28(2015) popis testování End of alarm (4.1.2) - lift with car and landing doors not fully open, - press the initiation device for the time defined by 4.1.5, - alarm emitted - check human response - initiate the end of alarm from the installation - press the initiation device for the time defined by 4.1.5, - alarm emitted - check human response - ask the rescue service to initiate the end of alarm

16 6.3.3 Emergency electrical power supply (4.1.3), if applicable - Disconnect main power supply or simulate main power supply failure - Check alarm in accordance with Reconnect main power supply - Disconnect or simulate failure of the battery, - Check the indication at the installation site of the failure of the battery - Reconnect the battery Hlavní změny EN81-28(2015) popis testování

17 Hlavní změny EN81-28(2015) popis testování Information in the lift car (4.1.4) - lift with car and landing doors not fully open, - press the initiation device for the time defined by 4.1.5, - alarm emitted - verify pictograms, audible signals and voice communication in accordance with Table 1.

18 Hlavní změny EN81-28(2015) Alarm filtering (4.1.5) popis testování Following tests are only applicable if alarm filtering is activated. a) - lift with car and landing doors fully open, - press the initiation device for the time defined by 4.1.5, - alarm not emitted

19 Hlavní změny EN81-28(2015) popis testování b) - lift with car and landing doors fully open, - press the initiation device for longer than the time defined by 4.1.5, - alarm emitted c) - lift with car and landing doors not fully open, - press the initiation device for the time defined by 4.1.5, - alarm emitted

20 6.3.6 Identification (4.1.6) - lift with car and landing doors not fully open, - press the initiation device for the time defined by 4.1.5, - alarm emitted Hlavní změny EN81-28(2015) popis testování - ask the rescue service to identify the installation (address originating the alarm, including location of the lift, identification of lift installation)

21 Hlavní změny EN81-28(2015) Communication (4.1.7) popis testování a) - lift with car and landing doors not fully open, - press the initiation device for the time defined by 4.1.5, - alarm emitted - check the human response.

22 Hlavní změny EN81-28(2015) popis testování b) - lift with car and landing doors not fully open, - press the initiation device for the time defined by 4.1.5, - alarm emitted - check the human response. - ask rescue service to close the voice communication. - re-initiate the alarm before the end of alarm and check the human response

23 Hlavní změny EN81-28(2015)

24 Výtahová řešení

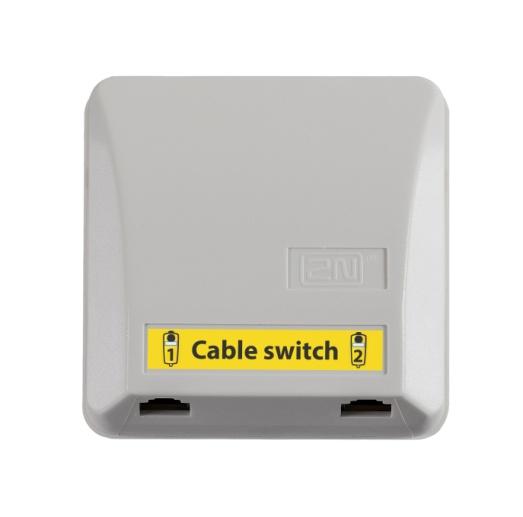

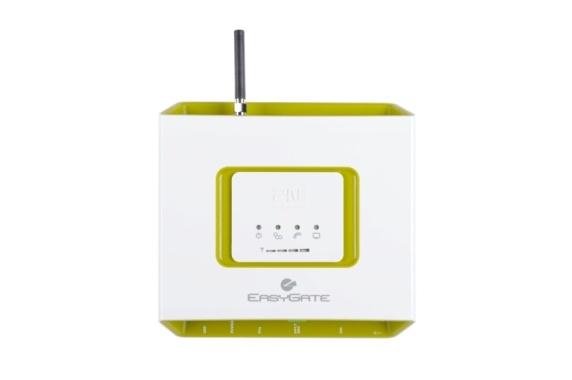

25 Produktové portfolio Komplexní řešení pro náročné instalace Komunikátor pro jeden výtah IP komunikátor GSM / UMTS brány Indukční smyčka Ethernet po 2 drátech Hlásič pater Monitoring výtahů

26 Děkuji za pozornost Ing. Pavel Kotek HEAD OF LIFT & M2M DEPARTMENT
