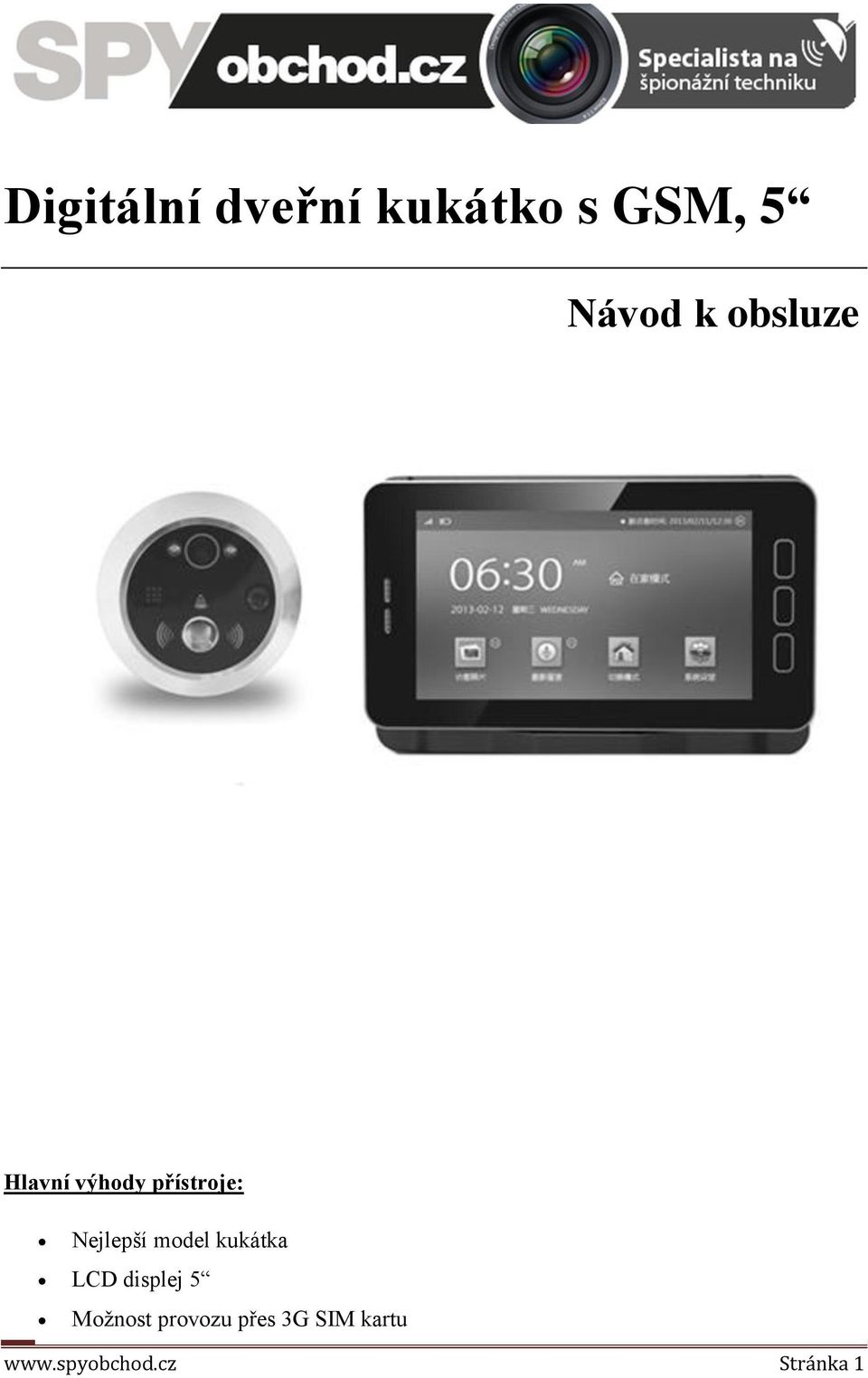

1 Digitální dveřní kukátko s GSM, 5 Návod k obsluze Hlavní výhody přístroje: Nejlepší model kukátka LCD displej 5 Možnost provozu přes 3G SIM kartu Stránka 1

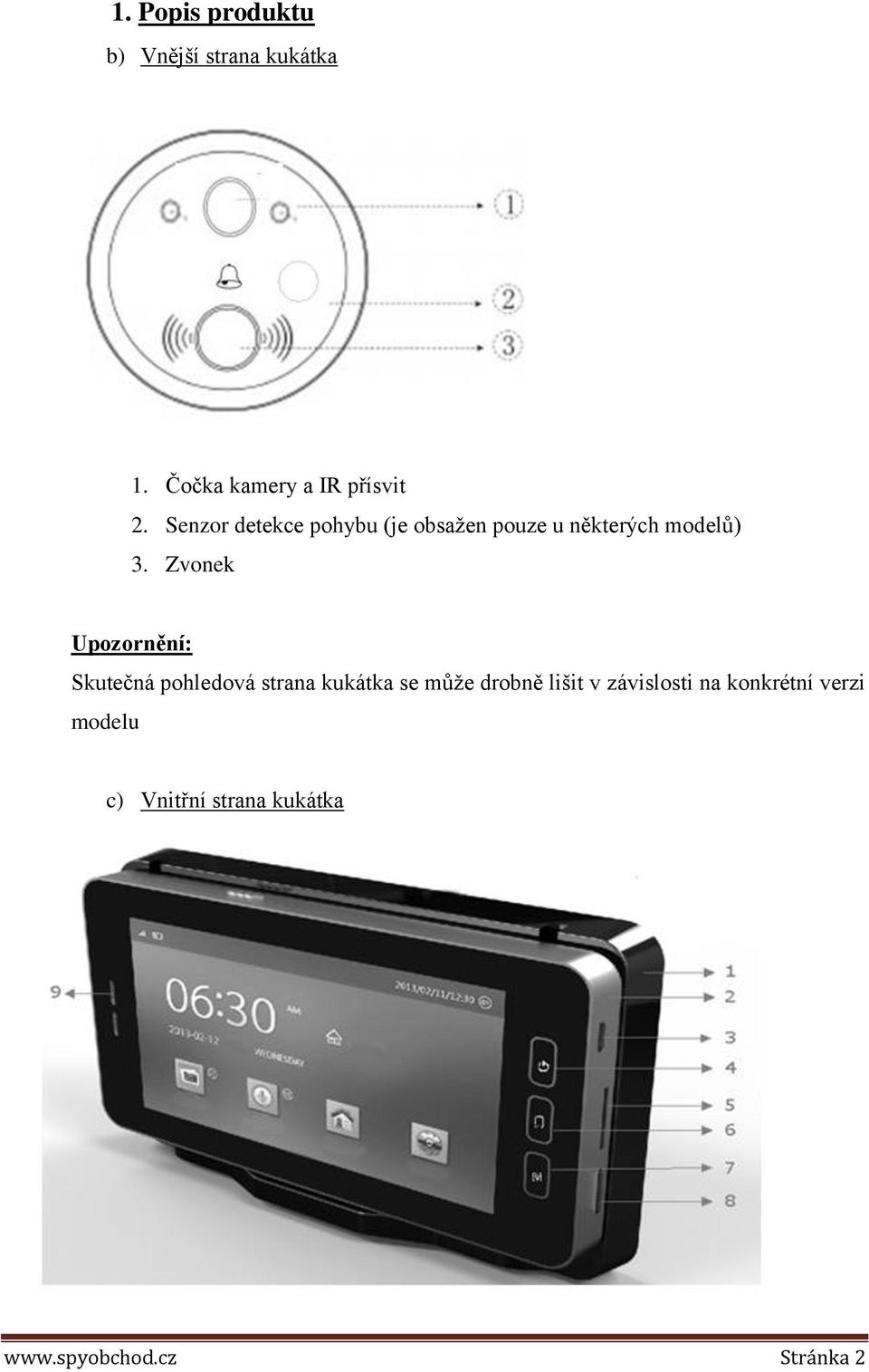

2 1. Popis produktu b) Vnější strana kukátka 1. Čočka kamery a IR přísvit 2. Senzor detekce pohybu (je obsažen pouze u některých modelů) 3. Zvonek Upozornění: Skutečná pohledová strana kukátka se může drobně lišit v závislosti na konkrétní verzi modelu c) Vnitřní strana kukátka Stránka 2

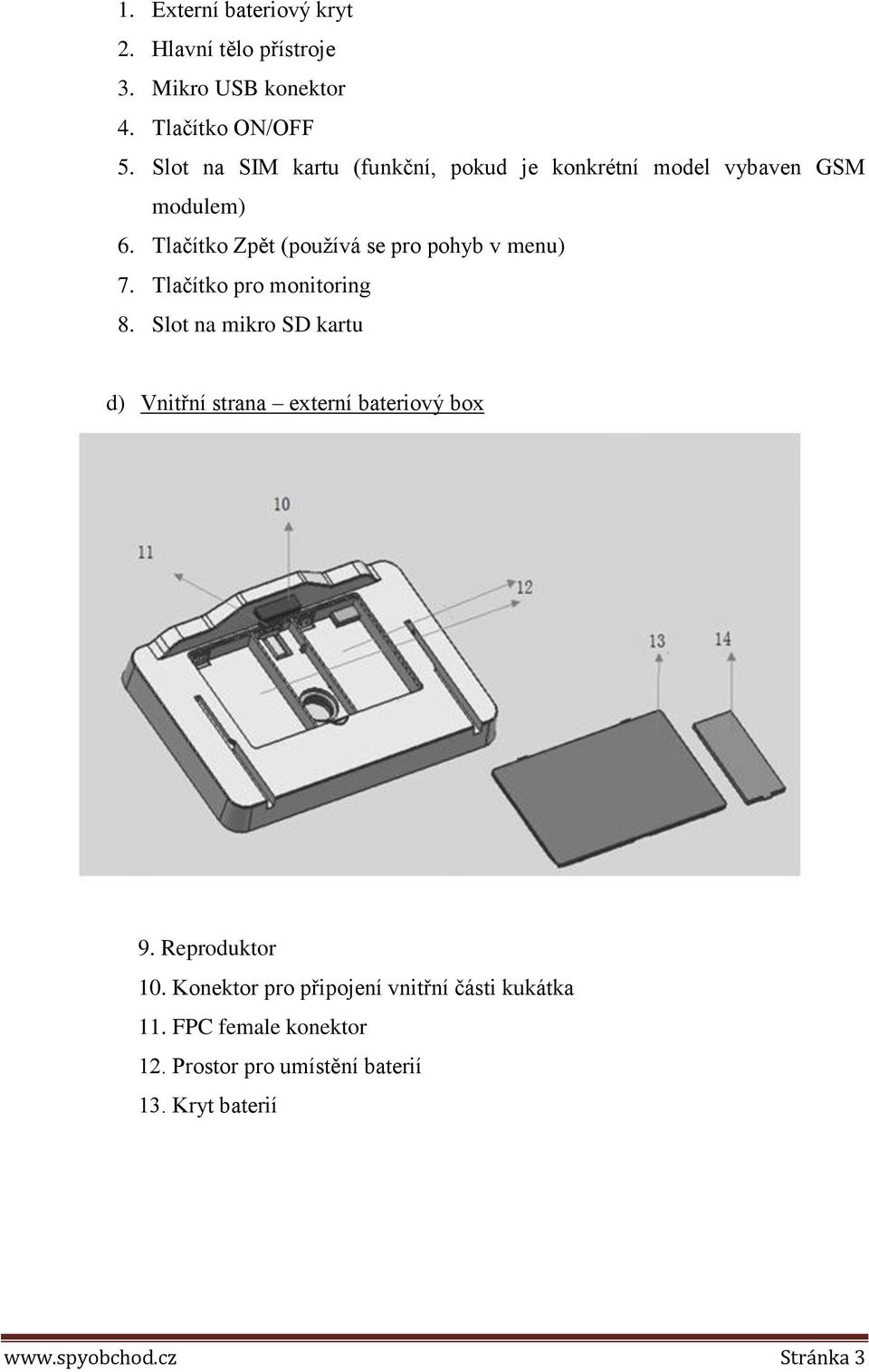

3 1. Externí bateriový kryt 2. Hlavní tělo přístroje 3. Mikro USB konektor 4. Tlačítko ON/OFF 5. Slot na SIM kartu (funkční, pokud je konkrétní model vybaven GSM modulem) 6. Tlačítko Zpět (používá se pro pohyb v menu) 7. Tlačítko pro monitoring 8. Slot na mikro SD kartu d) Vnitřní strana externí bateriový box 9. Reproduktor 10. Konektor pro připojení vnitřní části kukátka 11. FPC female konektor 12. Prostor pro umístění baterií 13. Kryt baterií Stránka 3

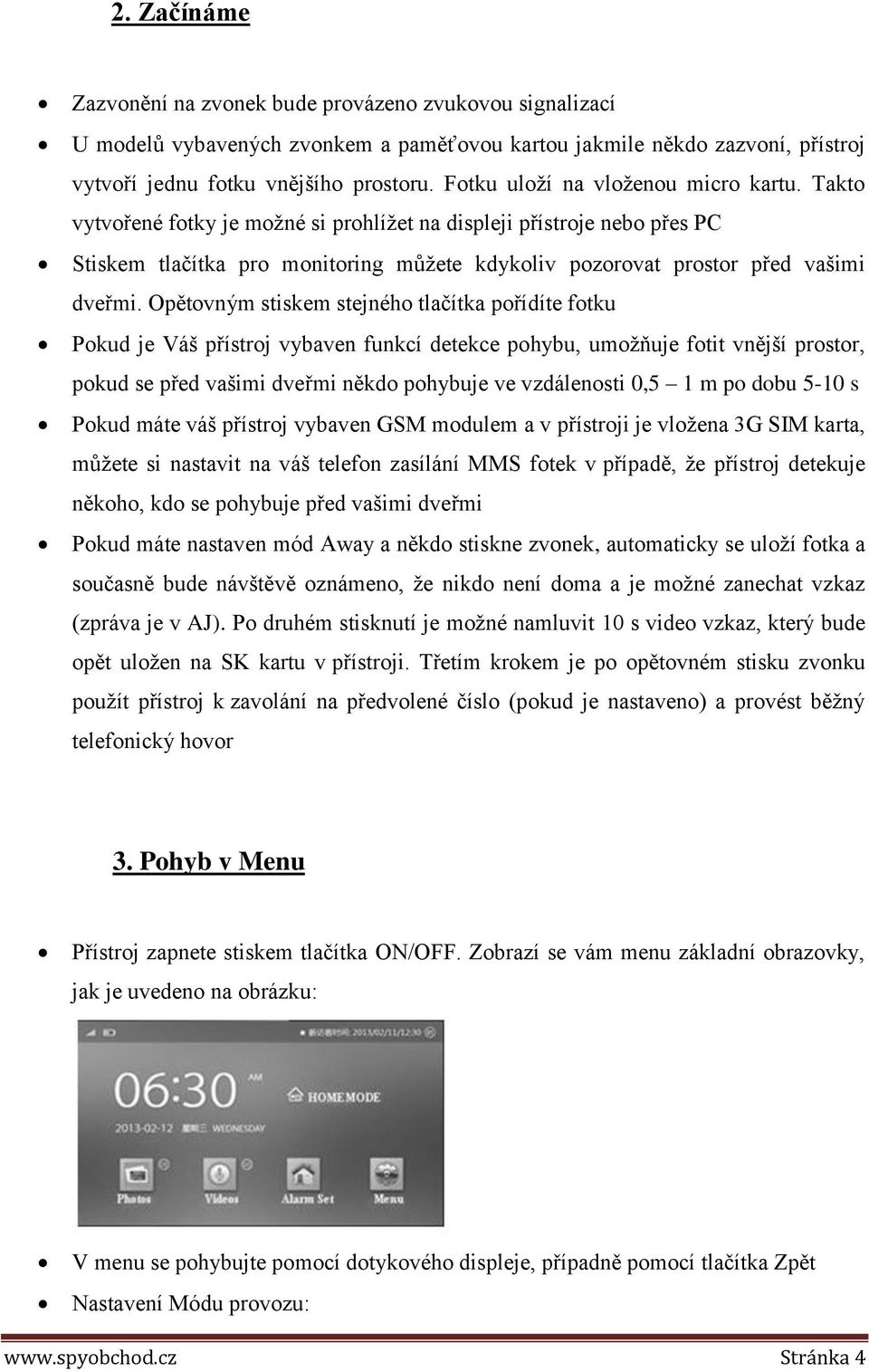

4 2. Začínáme Zazvonění na zvonek bude provázeno zvukovou signalizací U modelů vybavených zvonkem a paměťovou kartou jakmile někdo zazvoní, přístroj vytvoří jednu fotku vnějšího prostoru. Fotku uloží na vloženou micro kartu. Takto vytvořené fotky je možné si prohlížet na displeji přístroje nebo přes PC Stiskem tlačítka pro monitoring můžete kdykoliv pozorovat prostor před vašimi dveřmi. Opětovným stiskem stejného tlačítka pořídíte fotku Pokud je Váš přístroj vybaven funkcí detekce pohybu, umožňuje fotit vnější prostor, pokud se před vašimi dveřmi někdo pohybuje ve vzdálenosti 0,5 1 m po dobu 5-10 s Pokud máte váš přístroj vybaven GSM modulem a v přístroji je vložena 3G SIM karta, můžete si nastavit na váš telefon zasílání MMS fotek v případě, že přístroj detekuje někoho, kdo se pohybuje před vašimi dveřmi Pokud máte nastaven mód Away a někdo stiskne zvonek, automaticky se uloží fotka a současně bude návštěvě oznámeno, že nikdo není doma a je možné zanechat vzkaz (zpráva je v AJ). Po druhém stisknutí je možné namluvit 10 s video vzkaz, který bude opět uložen na SK kartu v přístroji. Třetím krokem je po opětovném stisku zvonku použít přístroj k zavolání na předvolené číslo (pokud je nastaveno) a provést běžný telefonický hovor 3. Pohyb v Menu Přístroj zapnete stiskem tlačítka ON/OFF. Zobrazí se vám menu základní obrazovky, jak je uvedeno na obrázku: V menu se pohybujte pomocí dotykového displeje, případně pomocí tlačítka Zpět Nastavení Módu provozu: Stránka 4

5 o Home Mode - mód, ve kterém kukátko zvoní po stisknutí zvonku o Away Mode návštěva bude po stisknutí zvonku automaticky vyfocena, fotka bude uložena na SD kartu a u modelů vybavených GSM modulem, zařízení zašle MMS na nastavené číslo. Návštěva vám také může zanechat 10 s video vzkaz. Pokud návštěva stiskne zvonek 3x přístroj vytočí uložené číslo a vy tak můžete s hostem přímo mluvit prostřednictvím svého telefonu Guest Photos fotografie vytvořené přístrojem Guest Videos Videa natočená přístrojem Settings nastavení jednotlivých funkcí o Set time/date nastavení data a času o Phone settings nastavení jazyka menu o Display nastavení parametrů displeje Wallpaper volba pozadí LCD backlight intenzita podsvícení displeje Pen calibration kalibrace displeje o Bell Setting nastavení parametrů zvonění Guest Bell volba zvonění Guest Bell Volume nastavení hlasitosti Alarm Bell volba zvuku alarmu (může být pouze jedna možnost) Alarm Bell Volume nastavení hlasitosti alarmu o Capture Format nastavení rozlišení o Restore Setting změna nastavení na tovární (vyžadováno zadání hesla) Menu další volby nastavení (některé jsou již obsaženy v kategorii Settings o Smart Inspection nastavení reakcí přístroje na detekci pohybu Movement Detection Time nastavení času pohybu osoby před dveřmi (teprve po uplynutí nastavené doby přístroj zareaguje) Voice Alarm Time zapnutí alarmu, pokud se někdo před dvěřmi pohybuje po nastavenou dobu bez zazvonění Monitor Sensitivity nastavení citlivosti sepnutí detekce pohybu (Low nízká, High vysoká citlivost) o SOS možnost nastavení čísla, na které bude přístroj posílat MMS, případně volat o File Manager správce souborů v přístroji (především SD karty) Stránka 5

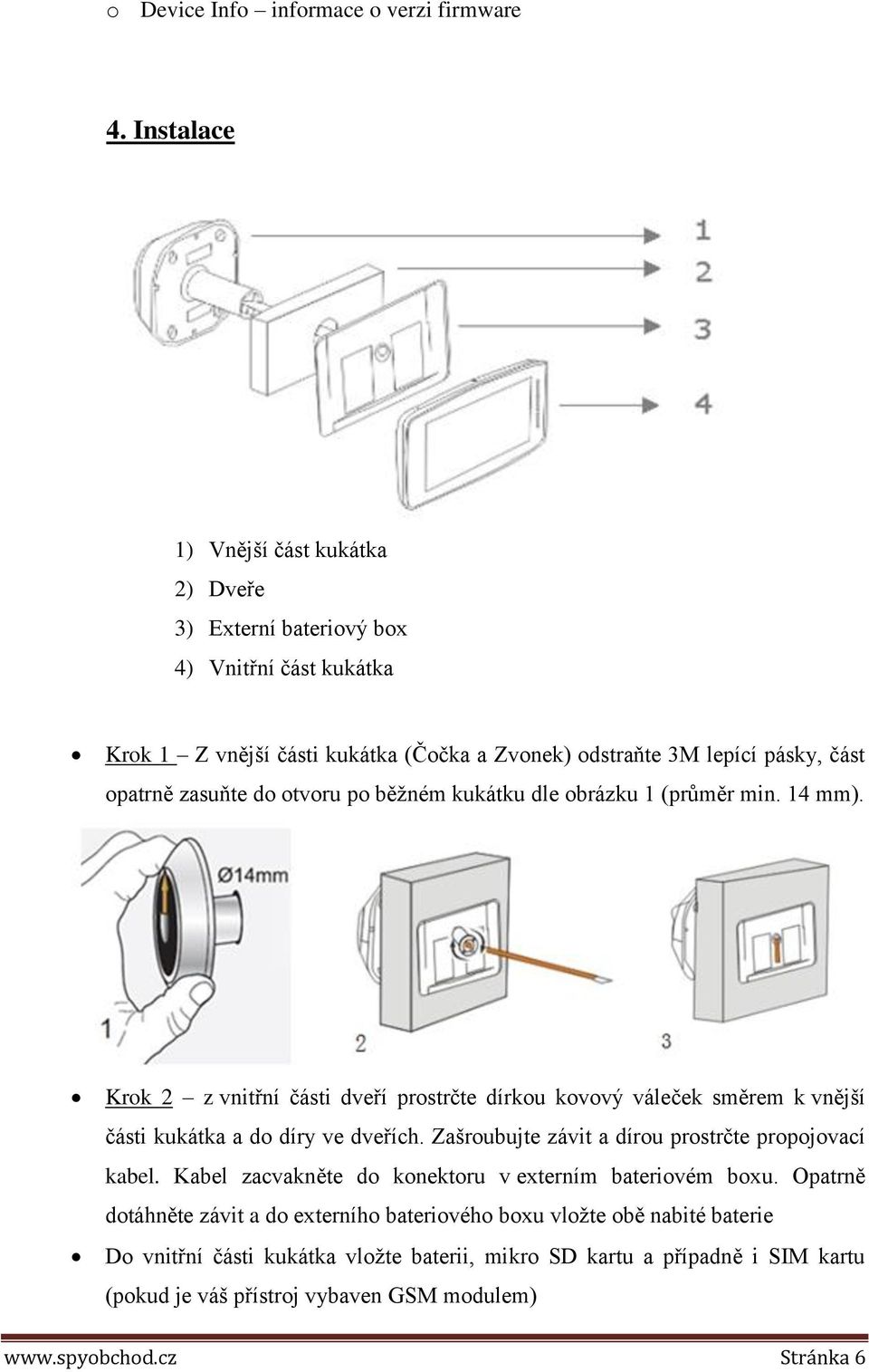

6 o Device Info informace o verzi firmware 4. Instalace 1) Vnější část kukátka 2) Dveře 3) Externí bateriový box 4) Vnitřní část kukátka Krok 1 Z vnější části kukátka (Čočka a Zvonek) odstraňte 3M lepící pásky, část opatrně zasuňte do otvoru po běžném kukátku dle obrázku 1 (průměr min. 14 mm). Krok 2 z vnitřní části dveří prostrčte dírkou kovový váleček směrem k vnější části kukátka a do díry ve dveřích. Zašroubujte závit a dírou prostrčte propojovací kabel. Kabel zacvakněte do konektoru v externím bateriovém boxu. Opatrně dotáhněte závit a do externího bateriového boxu vložte obě nabité baterie Do vnitřní části kukátka vložte baterii, mikro SD kartu a případně i SIM kartu (pokud je váš přístroj vybaven GSM modulem) Stránka 6

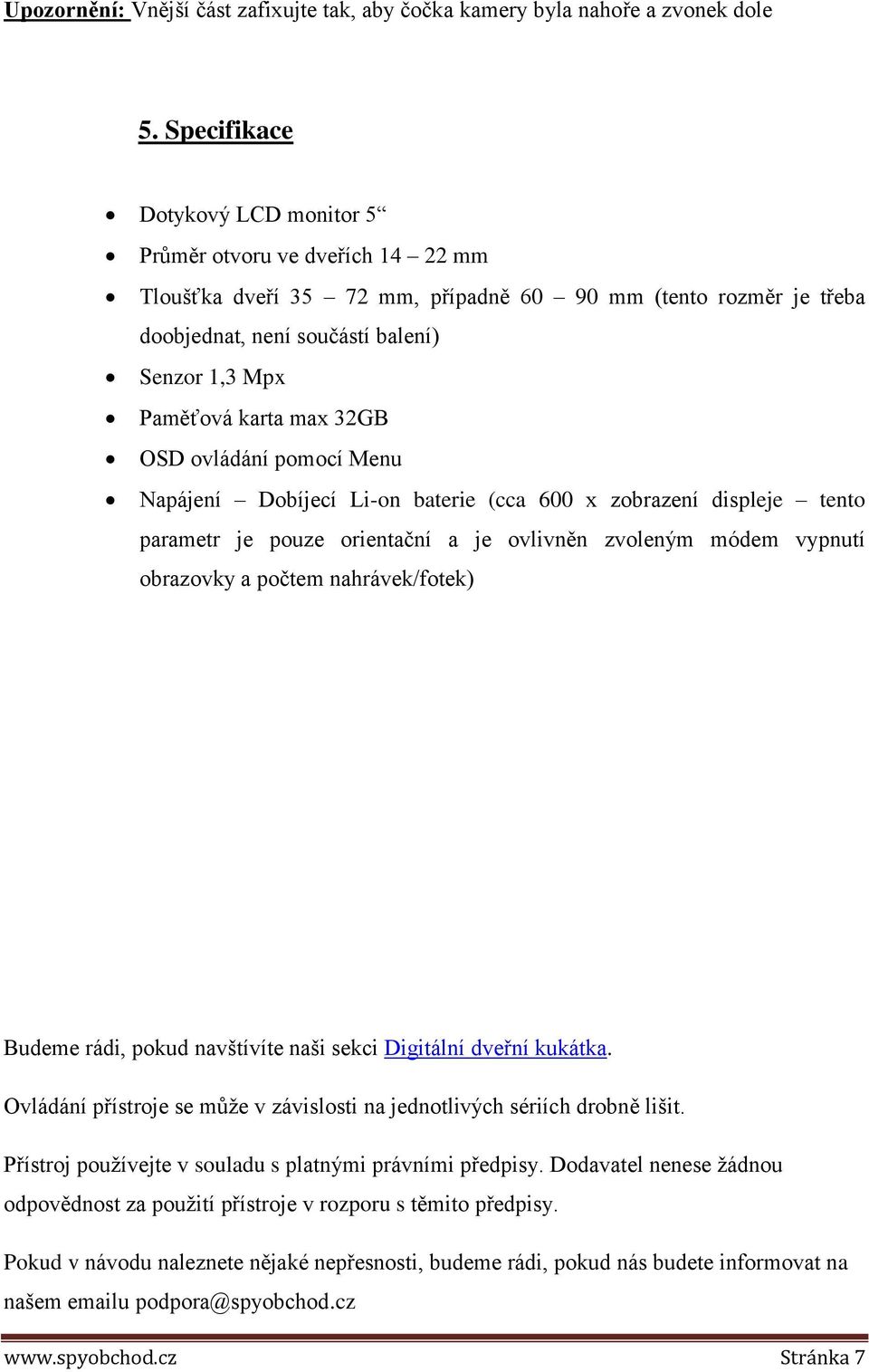

7 Upozornění: Vnější část zafixujte tak, aby čočka kamery byla nahoře a zvonek dole 5. Specifikace Dotykový LCD monitor 5 Průměr otvoru ve dveřích mm Tloušťka dveří mm, případně mm (tento rozměr je třeba doobjednat, není součástí balení) Senzor 1,3 Mpx Paměťová karta max 32GB OSD ovládání pomocí Menu Napájení Dobíjecí Li-on baterie (cca 600 x zobrazení displeje tento parametr je pouze orientační a je ovlivněn zvoleným módem vypnutí obrazovky a počtem nahrávek/fotek) Budeme rádi, pokud navštívíte naši sekci Digitální dveřní kukátka. Ovládání přístroje se může v závislosti na jednotlivých sériích drobně lišit. Přístroj používejte v souladu s platnými právními předpisy. Dodavatel nenese žádnou odpovědnost za použití přístroje v rozporu s těmito předpisy. Pokud v návodu naleznete nějaké nepřesnosti, budeme rádi, pokud nás budete informovat na našem u podpora@spyobchod.cz Stránka 7
