1 SDP Jan Krajíček

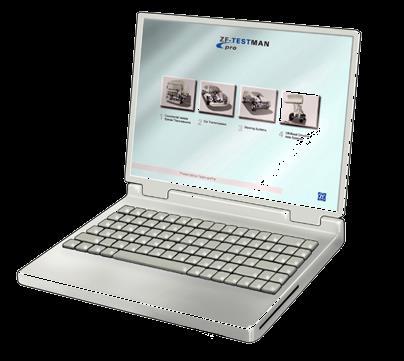

2 Ecomat 4 EcoLife AS lite Diagnostika ZF-TESTMAN Diagnostický program ZF-TESTMAN má následující strukturu: Instaluje se na běžném počítači nebo laptopu. Elektronická diagnostika ZF-TESTMAN Pomoc při opravě Diagnostika Test výstupů a vstupů Údaje o provozu Konfigurace vozidla Rozšířená diagnostika pomocí programu ZF-TESTMAN rychlá, jednoduchá, dobrá Funkce: volba jazyka automatické zjištění konfigurace vozidla identifikace převodovky (O.D. / D.D. / měnič / atd.) test výstupů a vstupů signálu, údaje o provozu pročítání paměti závad (s tipy pro vyhledávání závad) umožňuje identifikaci podmínek, které vedly k výskytu závady pokyny pro údržbu a opravy kontrola systému, je-li vozidlo v klidu, nebo během jízdy

3 Diagnostika ZF-TESTMAN Od roku 2013 je k dispozici pouze nový licencovaný diagnostický systém ZF-TESTMAN: plně nahrazuje veškeré předchozí offline verze Testman, příp. MOBIDIG 200 apod. původní hardware TestmanPro (DPA 05 + kabeláže, adaptéry) lze použít, postačuje zakoupení upgrade původní TestmanPro možno nadále neomezeně používat, ale update nebo upgrade možný pouze zakoupením nové licencované verze ZF-TESTMAN ZF-TESTMAN umožňuje aktualizace (update) přes instalovaný online systém Websync po zakoupení a aktivaci diagnostiky jeden rok licence v ceně každoroční obnovování licence automatické hlášení 90 dnů před uplynutím Objednací čísla: obj.č. kompletu (DVD + DPA 06 + kabeláže, adaptér ECOMAT) obj.č. upgrade (DVD bez DPA 06, kabeláže, adaptéru ECOMAT) obj.č. prodloužení licence o 365 dnů obj.č. adaptéru k DPA05/06 pro AS-Tronic lite obj.č. adaptéru k DPA05/06 pro EcoLife Objednávky prostřednictvím místně příslušného servisu ZF Technická pomoc při instalaci a obnovení licence: místně příslušný servis ZF

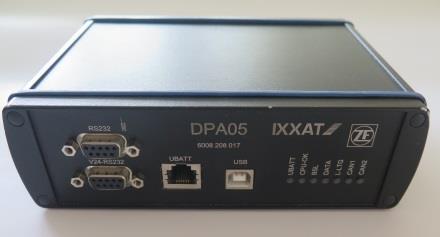

4 Diagnostika ZF-TESTMAN DPA 05 DPA 06 Problémy s nefunkčností nových převodníků dat DPA 06: Po spuštění ZF Testman nedojde k navázání komunikace, na čelním panelu DPA 06 bliká červená kontrolka - Další užívání není možné ani po restartu. Příčina datový konflikt mezi PC (laptop) a DPA 06 Pomoc zaslání DPA 06 prostřednictvím PAKRA ZF-SERVIS s.r.o. Jihlava do ZF Friedrichshafen k přeprogramování (potřebná doba ca. 2-3 týdny) prozatím bezplatná oprava Prevence pravidelné (dopor. 1x měsíčně) provádění update ZF Testman prostřednictvím WebSync!!! Po provedení update WebSync, při prvním spuštění ZF Testman automaticky vyzve i k update DPA 06.

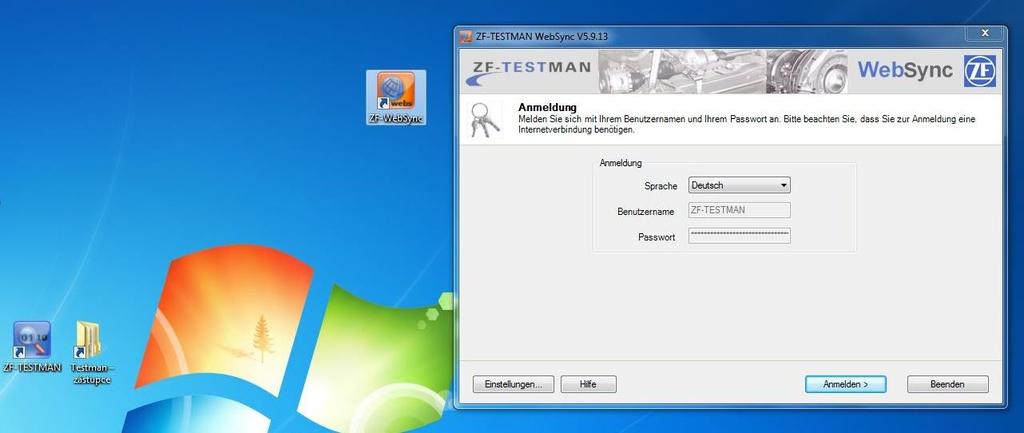

5 Diagnostika ZF-TESTMAN Postup provedení aktualizace ZF Testman prostřednictvím WebSync: 1. Přihlášení přes ikonu na ploše ZF WebSync

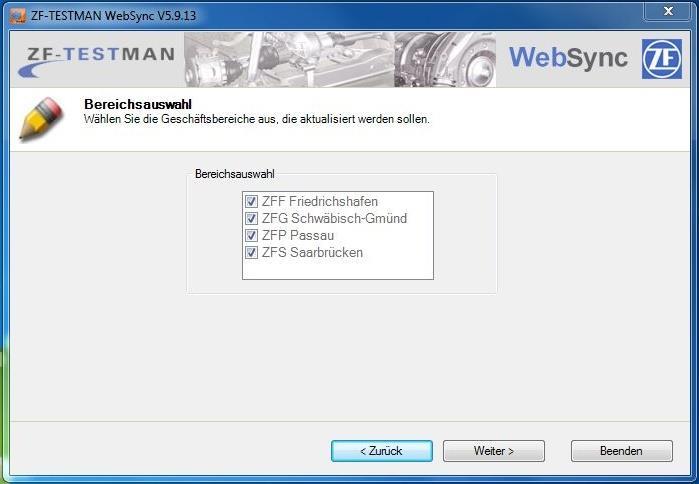

6 Diagnostika ZF-TESTMAN Postup provedení aktualizace ZF Testman prostřednictvím WebSync: 2. Volba aktualizací (doporučujeme zatrhnout všechna dostupná políčka)

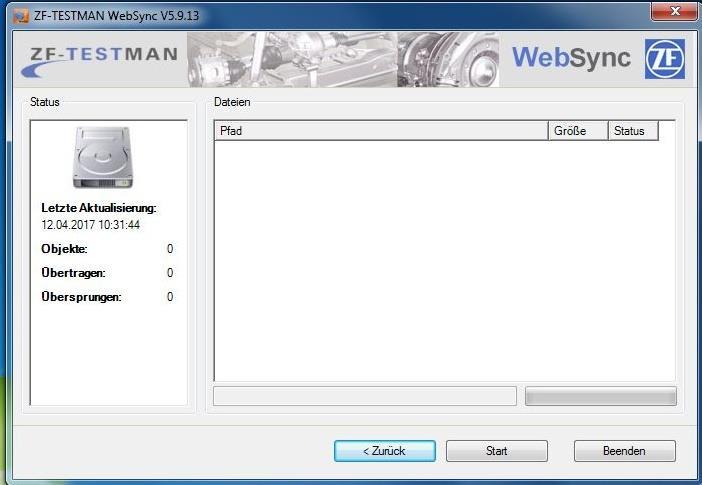

7 Diagnostika ZF-TESTMAN Postup provedení aktualizace ZF Testman prostřednictvím WebSync: 3. Start

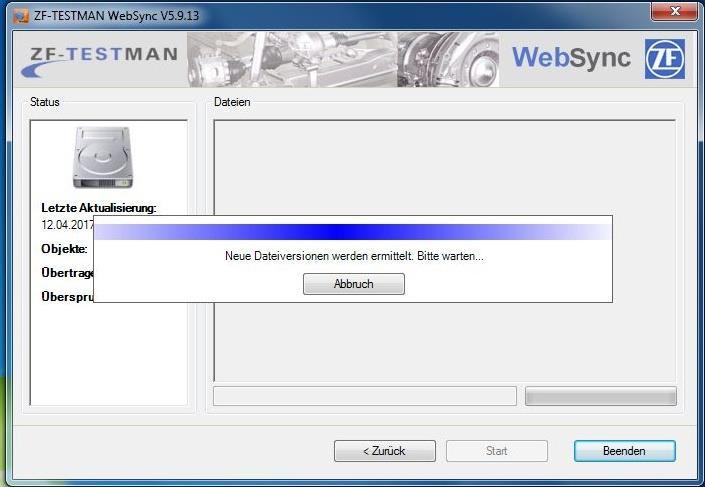

8 Diagnostika ZF-TESTMAN Postup provedení aktualizace ZF Testman prostřednictvím WebSync: 4. Průběh aktualizace

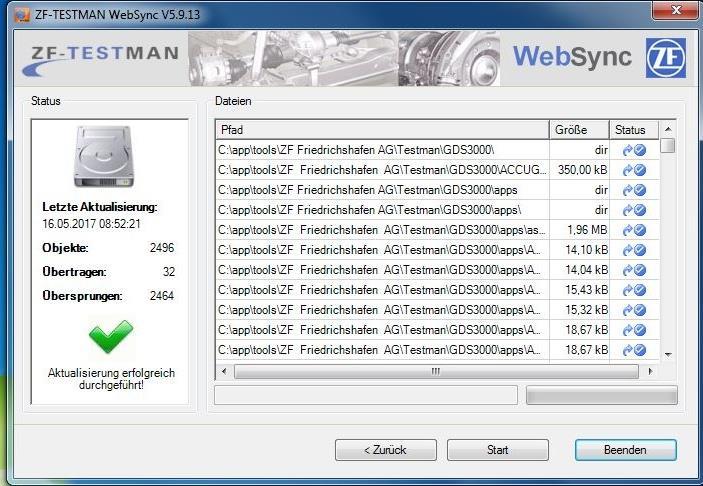

9 Diagnostika ZF-TESTMAN Postup provedení aktualizace ZF Testman prostřednictvím WebSync: 5. Ukončení aktualizace

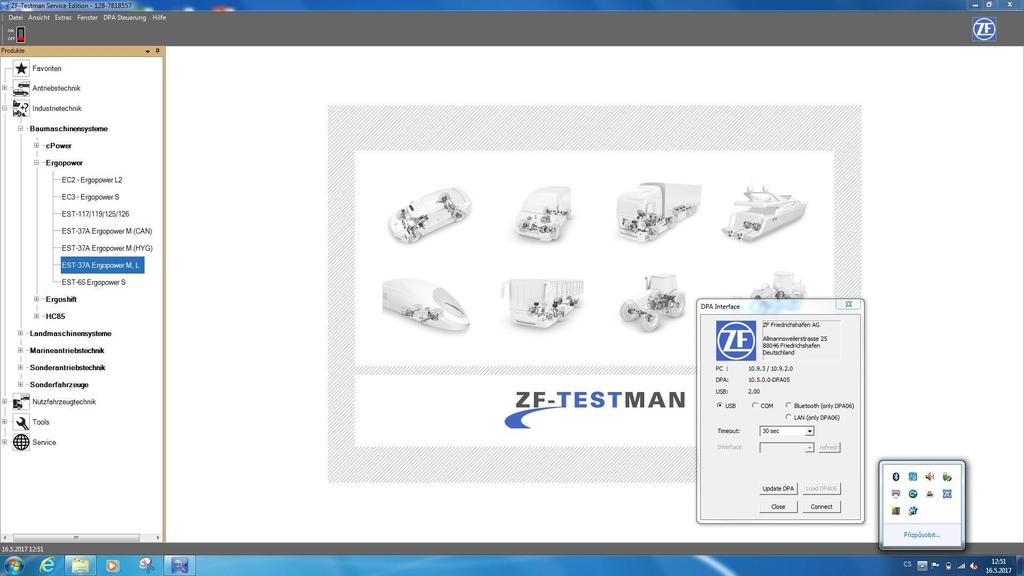

10 Diagnostika ZF-TESTMAN Pokud by nedošlo po prvním spuštění k automatické výzvě k update DPA 06, proveďte update manuálně přes ikonu ZF v liště PC:

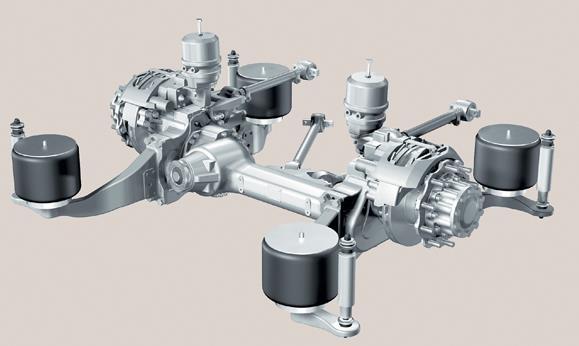

11 Zadní náprava AV-132/133 - městské autobusy Rear Axle Systems AV 132 /133 for City Buses

12 Kontaminace H2O - nesprávné provedení / poškození odvzdušnění

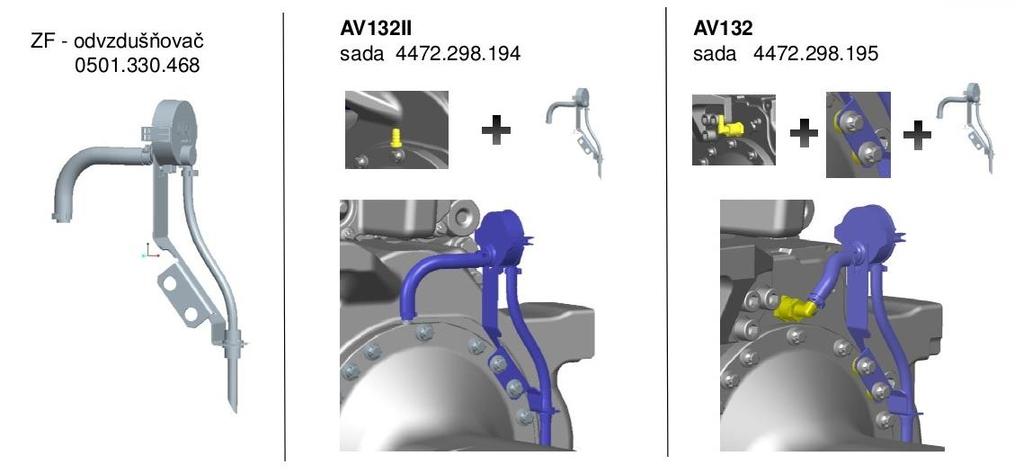

13 Přestavba na nový ZF - odvzdušňovač ZF Friedrichshafen AG

14 Přestavba na nový ZF - odvzdušňovač ZF Friedrichshafen AG

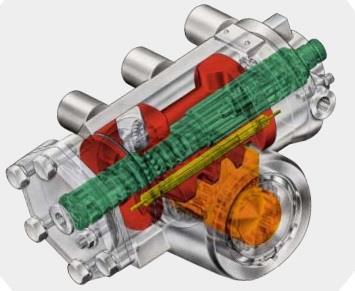

15 Systémy servořízení Servořízení a servočerpadla ZF Lenksysteme ZF Lenksysteme nejsou nadále součástí koncernu ZF Friedrichshafen AG Nový 100% vlastník: Robert Bosch Automotive Steering GmbH, Schw.Gmünd PAKRA ZF-SERVIS s.r.o. nadále smluvně zajišťuje: - pozáruční opravy monobloků užitkových vozidel - pozáruční dodávky kompletních monobloků (nové, nebo výměnným způsobem) - pozáruční dodávky kompletních nových servočerpadel pro užitková vozidla

16 e Nová hala v Jihlavě pro servis a opravy automatických převodovek ZF osobních vozidel
