1 Co je nového SURFCAM 2018 R1

2 Obsah Obsah... 2 Obecné/Systém... 3 Instalace >> Nový způsob regenerace drah nástrojů >>... 4 Pomocná lišta >>... 5 Dynamické prostředí >>... 6 Dynamické prostředí >>... 7 Dynamické prostředí >>... 8 Stínování modelů STL >> osé obrábění Waveform >> Dynamická tvorba geometrie >> Tvorba kapsy >> Tvorba kapsy >> CAD překladače R Aktualizace CAD překladačů >> Jazyková podpora Dostupnost v 15 jazycích >> Seznam oprav Opravy v SURFCAM 2018 R1 >> SURFCAM 2018 Co je nového Strana 2 z 15 Leden 2018

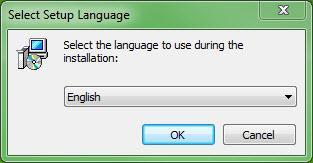

3 Obecné/Systém Instalace >> SURFCAM Traditional 2018 R1 používá aktualizovaný proces instalace, který najednou instaluje veškeré požadované komponenty. V průběhu instalace je provedena instalace následujících komponent: Základní utility, DirectX a SolidWorks Document Manager CLS správce licencí byl aktualizován na verzi 2018 a je nyní umístěn v instalačním adresáři Surfcam (není nadále zobrazován na liště operačního systému) Solidlink pro podporu překladu souborů Surfcam Traditional a spouštěcí utilita Surfcam Nástroj pro migraci dat POZNÁMKA: Instalace je nyní plně obsažena pouze v jednom spustitelném souboru, který je součástí instalačního disku nebo je stažen pomocí odkazu. Instalaci spustíte vybráním jazyka, který ovlivňuje pouze samotnou instalaci. Jazyková verze systému Surfcam není tímto výběrem ovlivněna a je instalována v té jazykové verzi, ve které je distribuována. Další informace, které se týkají instalace, naleznete v poznámkách k verzi. SURFCAM 2018 Co je nového Strana 3 z 15 Leden 2018

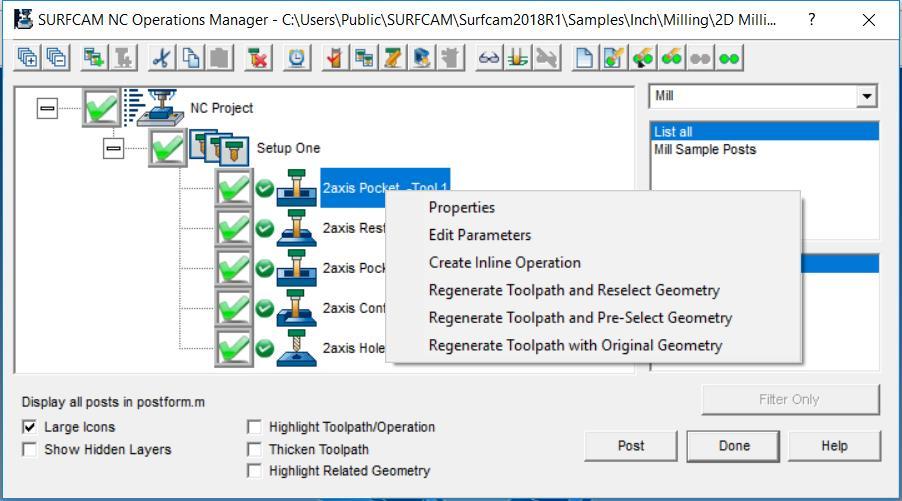

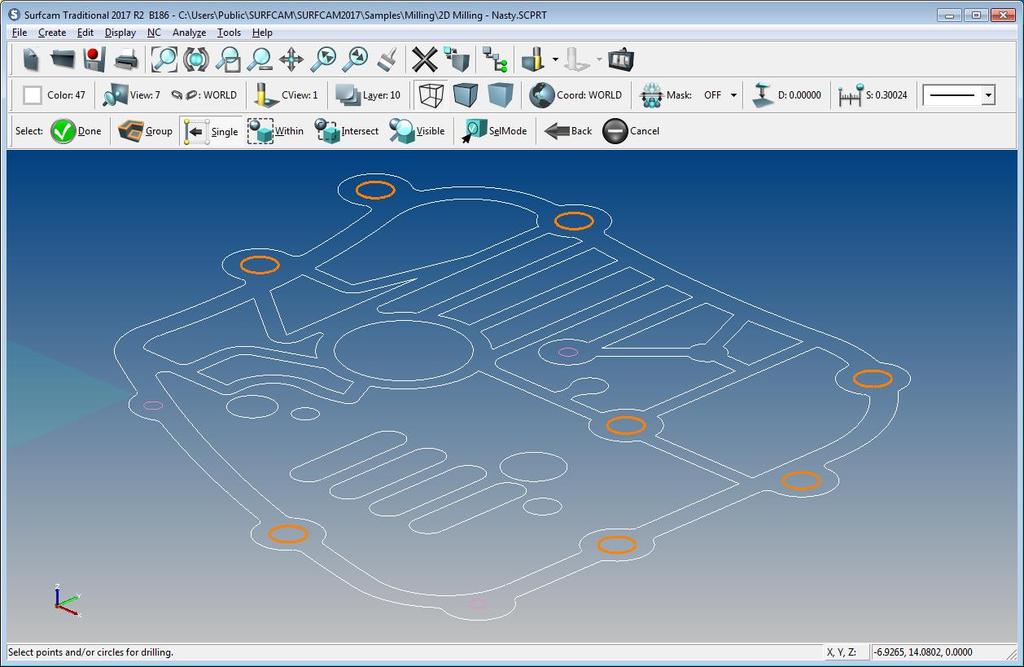

4 Nový způsob regenerace drah nástrojů >> 2- osé operace nyní podporují tři způsoby výběru geometrie pro jejich regeneraci. "Regenerovat dráhu nástroje a vybrat novou geometrii", "Regenerovat dráhu nástroje s originální geometrií" a nově také "Regenerovat dráhu nástroje s předvolenou geometrií". Na obrázku níže je proveden výběr způsobu Regenerovat dráhu nástroje s předvolenou geometrií". Tímto se zobrazí původně vybraná geometrie. Uživatel má dále možnost přidat další nebo odebrat stávající geometrii a následně operaci pro takový výběr přepočítat. SURFCAM 2018 Co je nového Strana 4 z 15 Leden 2018

5 Pomocná lišta >> Surfcam Traditional 2018 R1 nabízí novou pomocnou lištu zobrazující se na pracovní ploše. Lišta zahrnuje jedny z nejvíce využívaných funkcí, které má nyní uživatel velmi rychle k dispozici. Tato lišta lze zapnout pomocí volby Pomocná lišta, která je umístěna na horní liště pod příkazem Okna. Lišta obsahuje následující funkce (zleva doprava): Zaměnit strany posunutí lišty na druhou stranu pracovní plochy Přizpůsobit Zvětšit / zmenšit Skrýt všechny dráhy nástroje Nastavit pohled Lišta obsahuje následující funkce (shora dolů): Zaměnit strany posunutí lišty na druhou stranu pracovní plochy Upravit barvu Režimy stínování - drátový model / model s drátovou geometrií / model Zapnutí/vypnutí viditelnosti polotovaru SURFCAM 2018 Co je nového Strana 5 z 15 Leden 2018

6 Dynamické prostředí >> Surfcam Traditional 2018 R1 představuje možnost aktivování dynamického prostředí. lze zapnout pomocí volby Dynamické prostředí, která je umístěna na horní liště pod příkazem Okna. Touto volbou je aktivováno dynamické okno, které obsahuje tři samostatné panely. První z panelů, který je zobrazen níže, se týká nastavení hladin (hladinový manažer). Panel umožní zapínat/vypínat zobrazení jednotlivých hladin, a to i v době, kdy uživatel pracuje s jinými příkazy. Taková práce s hladinami může výrazně pomoci při výběru geometrie. SURFCAM 2018 Co je nového Strana 6 z 15 Leden 2018

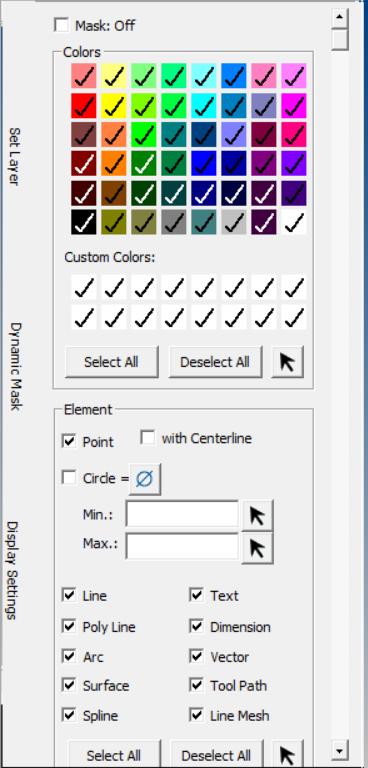

7 Dynamické prostředí >> Druhý panel, který je zobrazen níže, se týká nastavení maskování. V panelu je aktivní speciální maska (Maska # 6), která umožňuje uživateli pracovat s maskou i ve chvíli, kdy pracuje s jinými příkazy. Maska # 6 se aktivuje na hlavním panelu nástrojů. Pokud například chce uživatel nejprve pracovat pouze s červenou geometrií a následně, v rámci jednoho příkazu, pracovat i s modrou geometrií, dosáhne toho pouze tím, že použije nové dynamické prostředí pro maskování. SURFCAM 2018 Co je nového Strana 7 z 15 Leden 2018

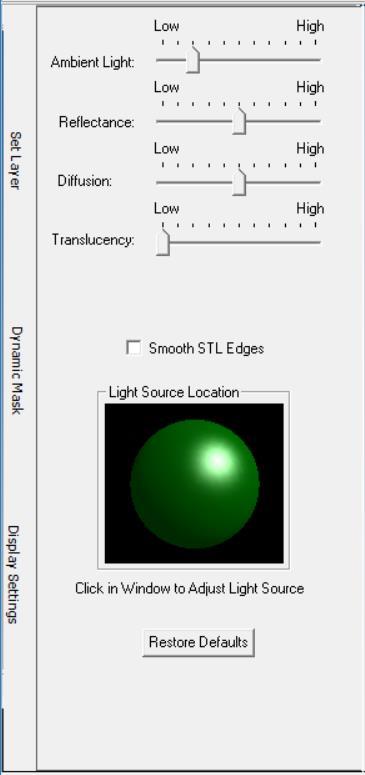

8 Dynamické prostředí >> Třetí panel, který je zobrazen níže, se týká zobrazení. Tento panel umožňuje uživateli dynamicky měnit zobrazení a toto nastavení vykreslovat v reálném čase. Tak jako u předchozích panelů, lze provádět nastavení i během práce s jinými příkazy. SURFCAM 2018 Co je nového Strana 8 z 15 Leden 2018

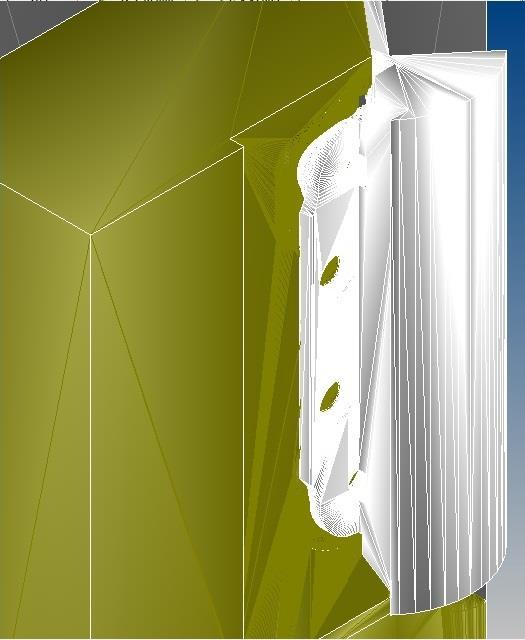

9 Stínování modelů STL >> Stínování modelů STL bylo vylepšeno aktualizací příkazu "Vyhladit STL hrany ", který se zobrazuje v podokně nového dynamického prostředí. Uživateli se tak zobrazí mnohem věrněji stínovaná geometrie modelů STL, které lze v systému Surfcam obrábět nebo použít pro definování polotovarů a upínek. Před vyhlazením Po vyhlazení SURFCAM 2018 Co je nového Strana 9 z 15 Leden 2018

10 2- osé obrábění Waveform >> Surfcam Traditional 2018 R1 nyní zahrnuje 2- osou operaci produktivního hrubování - Waveform. Zvláštní výhody operace Waveform jsou: Snižuje čas obráběcího cyklu Prodlužuje životnost nástroje Prodlužuje životnost stroje Udržuje konstantní zatížení vřetene Obrábí hlouběji a rychleji než tradiční dráhy nástrojů Dosahuje vynikajících výsledků v tvrdých i měkkých materiálech SURFCAM 2018 Co je nového Strana 10 z 15 Leden 2018

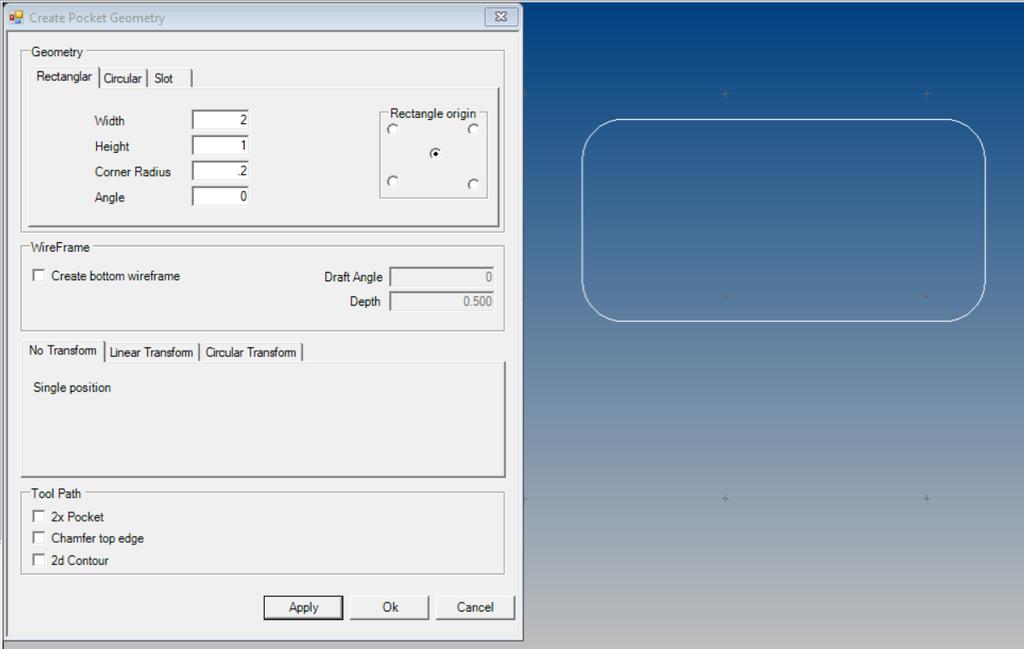

11 Dynamická tvorba geometrie >> Následující příkazy využívají nové interaktivní rozhraní, ve kterém uživatel vidí náhled geometrie předtím, než je reálně vytvořena. Geometrii lze před vytvořením měnit, což je interaktivně zobrazováno. Tvorba kapsy >> Volba pro vytvoření kapes umožňuje vytvářet obdélníkové kapsy, kruhové kapsy (obráběné otvory) a drážky pomocí jednoduchého dynamického uživatelského rozhraní. SURFCAM 2018 Co je nového Strana 11 z 15 Leden 2018

12 Tvorba kapsy >> Volba pro vytvoření kapes umožňuje rovněž tvořit kapsy pomocí pole. Například 2x2 obdélníkové pole kapes (viz obrázek níže). SURFCAM 2018 Co je nového Strana 12 z 15 Leden 2018

13 CAD překladače R1 Aktualizace CAD překladačů >> Zahrnuté typy souborů: SURFCAM (.scprt) Verze do SURFCAM 2018 R1 SolidWorks Parts (.prt,.sldprt) verze od SolidWorks Assembly (.sldasm) verze od SolidWorks via SolidLink (.sldprt,.sldasm) verze od Part Modeler (.pmod) verze od AD3S Part Modeler 2018 R1 Autocad DWG (.dwg) verze až do 2017 Autocad DXF (.dxf) verze až do 2017 IGES (.igs,.iges) verze až do 5.3 STEP(.step,.stp) verze AP203 & AP214 (pouze geometrie) ACIS (.sat,.asat,.asab,.sab) verze od ACIS ACIS R25 Parasolid (.x_t,.x_b) verze od Solid Edge (.par) verze do ST8 VDA-FS (.vda) verze od 1.0 & 2.0 CADL (.cdl) STL (.stl) G-Code (.ncc) Cam Profile (.cm) Gear Profile (.gr) Invol Curve (inv.) ASCII data (.asc) SURFCAM Tool Files (.scctl) verze až do SURFCAM 2018 R1 Rhino (.3dm) verze až do V5 Mastercam (.mc,.mcx) verze od 8 - X7 Volitelné typy souborů: CATIA V4 (.model,.exp,.session) verze od CATIA CATIA CATIA V5/V6 (.CATPart,.CATProduct) verze od R2-R21 & CATIA V6 R2018 Inventor (.ipt,.iam) verze od 6-11, verze od ProEngineer/Wildfire/Creo (.prt,.prt.*,.asm,.asm.*) Verze z 16 Wildfire 5 Creo Version 3 Unigraphics/NX (.prt) verze od 11 to 18, verze NX to NX10 SURFCAM 2018 Co je nového Strana 13 z 15 Leden 2018

14 Jazyková podpora Dostupnost v 15 jazycích >> Angličtina Tradiční čínština Zjednodušená čínština Čeština Francouzština Finština Němčina Italština Japonština Korejština Polština Portugalština Ruština Španělština Švédština SURFCAM 2018 Co je nového New Strana 14 z 15 Leden 2018

15 Seznam oprav Opravy v SURFCAM 2018 R1 >> Pro získání seznamu oprav se obraťte na svého prodejce systému Surfcam. SURFCAM 2018 Co je nového Strana 15 z 15 Leden 2018
