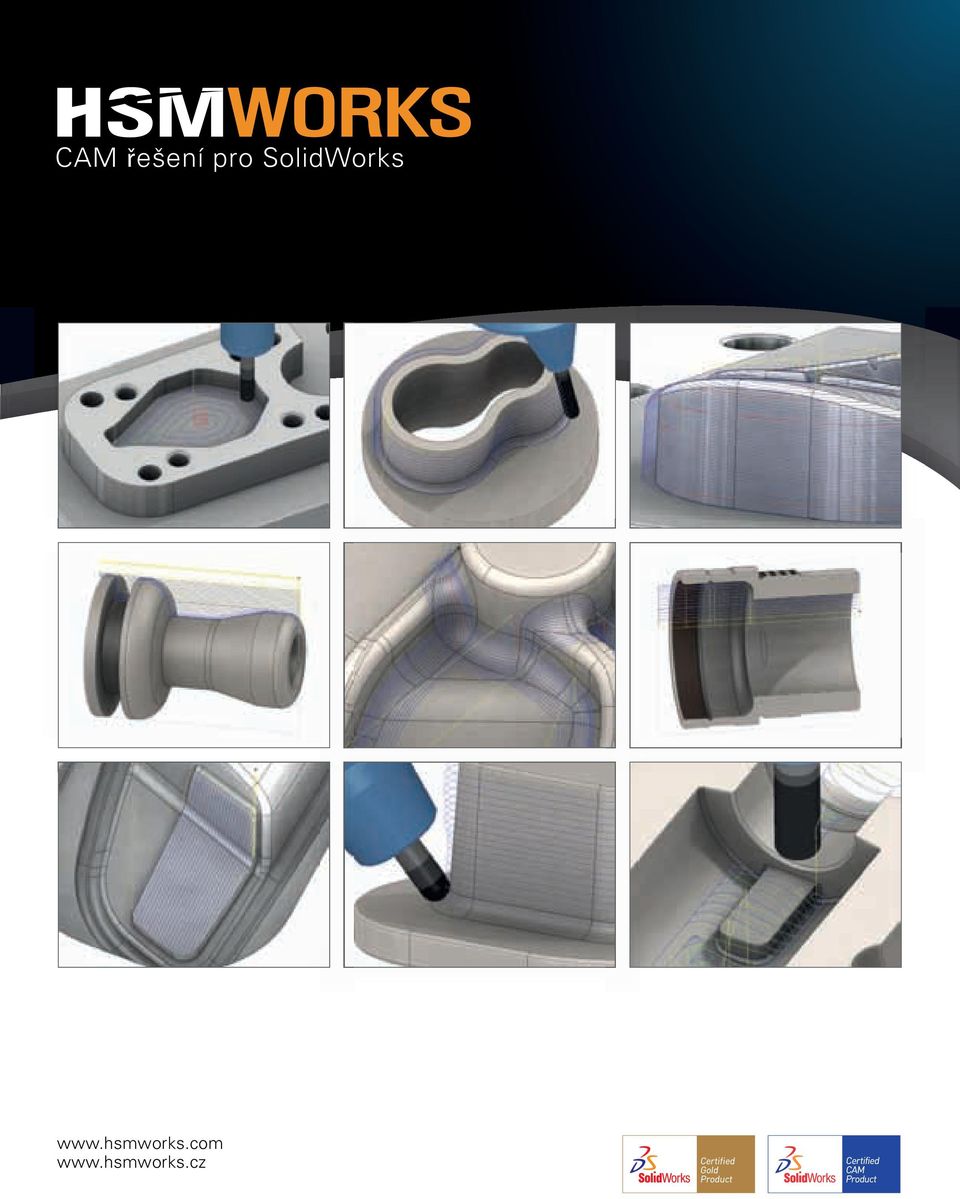

1 CAM řešení pro SolidWorks

2 Skutečná znalost systému SolidWorks Podpora Více-jader / Více-Procesorů Skutečná 64bitová Aplikace HSMWorks je od základu navržen pro práci v systému SolidWorks a logicky rozšiřuje prostředí parametrických sestav do CAM oblasti. Zkušení uživatelé systému SolidWorks pracující se systémem HSMWorks se budou cítit jako doma a budou schopni vytvořit velmi kvalitní dráhy nástroje během několika minut. Noví uživatelé s výhodou využijí bezkonkurenčních 2D a 3D CAD možností systému SolidWorks v oblasti konstrukce, nyní rozšířené i o CAM oblast. Toto spojení zajistí lepší kvalitu výrobků při zkrácení času pro vývoj. Moderní architektura HSMWorks využívá nejnovější technologie včetně podpory 64bitové architektury pro uživatele 64bitové verze systému SolidWorks zajišťující vynikající výkon při zpracování velkých, Počet jader nebo složitých modelů bit 64-bit Multi-Core Multi-Processor Hyper-Threading 64-bit Čas výpočtu dráhy nástroje ve vteřinách Distribuovaný CAM HSMWorks s výhodou využívá vícejádrové procesory pro dramatické snížení času výpočtu dráhy nástroje HSMWorks je navržen pro využití výhod nejnovějších Distribuovaná CAM služba HSMWorks umožní uživatelům zrychlit technologií pracovních stanic včetně 4 ~ 24 jádrových systémů. odezvy prováděných změn automatickým využitím nečinných Podpora více procesorů/jader dramaticky snižuje čas generování počítačů na lokální síti pro snížení výpočtového času drah HSMWorks je integrován přímo do 3D konstrukčního systému SolidWorks nabízejícího jednotné uživatelské prostředí jak pro CAD, tak i pro CAM. nejen složitých drah nástrojů, nebo přepočítávání všech operací při změně složitého CAD dílu, ale také při generování nástrojů. Distribuovaný CAM je automaticky použit produktem HSMWorks při instalaci pro vybrané počítače a nepotřebuje jedné dráhy. jakékoliv další nastavení, nebo zásahy od uživatele. Prvotřídní dráhy nástrojů Uživatelé mohou pokračovat v práci uvnitř systému SolidWorks HSMWorks je navržen pro generování co nejvíce hladkých/plynulých drah nástrojů umožňující zkrácení času obrábění, zlepšení výsledné kvality HSMWorks obsahuje všechny z konvenčních strategií obrábění jako jsou Rovnoběžné, Kontura, Kapsa, Jehla atd. známé většině CAM uživatelů, zatímco na pozadí jsou přepočítávány dráhy nástrojů díky výhodám správce úloh HSMWorks. povrchu, zmenšení namáhání nástroje a prodloužení životnosti nástroje. ale HSMWorks posouvá tyto strategie o krok dále generováním hladkých přechodů/přejezdů zajišťujících snížení času obrábění při prodloužení HSMWorks vytváří nové a pokrokové strategie obrábění, příkladem je životnosti nástroje. Adaptivní obrábění, které snižuje čas hrubování 4x nebo více v porovnání ke klasickému hrubování, a prodlužuje životnost nástroje až na desetinásobek v závislosti na tvrdosti obráběného materiálu. 1 2

3 Konstrukční software SolidWorks 3D Jednodušší, Intuitivnější a Rychlejší práce Konstrukční software SolidWorks 3D vám pomáhá konstruovat lepší produkty v kratším čase. Když máte určitou představu o dobrém produktu, SolidWorks vám dává nástroje pro dosažení konstrukce v kratším čase a za nižší cenu. SolidWorks zavádí intuitivní, přehledné uživatelské prostředí, které jednoznačně zvyšuje efektivitu konstrukce. SolidWorks vylepšuje produktivitu uživatele automatickou detekcí a řešením modelových situací, které obvykle frustrují nové uživatele. To pravé již na obrazovce SolidWorks vám dává nástroje pro správnou konstrukci sestav, což vede k ušetření času a nákladů při výrobě skutečných modelů i při změnovém řízení. Přidání vazeb mezi díly výběrem jednotlivých ploch, hran a vrcholů. Přiřazení mechanických vazeb mezi díly. Vzájemné vazby, kolize a kontrola zarovnání děr. Přiřazení pohybu kladek a ozubených kol. Automatické sestavení spojů a příslušných součástí, automatizace sestavy pomocí standardně používaných dílů, příslušného hardware a požadovaných rysů, a použití MateXpert pro odstranění problémů jako jsou předefinované díly. Nástroje pro konstrukci forem Se systémem SolidWorks, můžete importovat geometrii dílu ve formátech IGES, STEP, Parasolid, ACIS a dalších pro započetí konstrukce formy. Vytvářejte, ověřujte a realizujte konstrukci formy, a minimalizujte výrobní chyby s kompletním výčtem kontrolních nástrojů urychlující konstrukci dutin a jader, sestav, dělících rovin a drážek. SolidWorks umožňuje dosáhnout požadovaného výsledku již na obrazovce a ušetřit tak čas a náklady u skutečné prototypové a opakované výroby. Nejrychlejší a nejsnadnější způsob pro tvorbu a úpravu 3D geometrie dílu Instant3D je nejrychlejší a nejsnadnější způsob pro tvorbu a úpravu 3D geometrie dílu. Jednoduše klikněte a táhněte prvkem pro přesnou tvorbu, nebo změnu velikosti. Jakmile připravíte konstrukci pro výrobu, použijte DimXpert pro tvorbu odpovídající 2D výkresové dokumentace (nebo bezvýkresových dat) s jistotou, že výroba má všechny potřebné informace pro plné porozumění konstrukčního záměru. Možnosti strojního CAD systému Konstrukční 3D CAD software SolidWorks pomáhá konstruktérům rychleji konstruovat lepší produkty pomocí implementovaných nástrojů pro plechy, svařence a formy. S výhodou používejte vlastnosti ploch a složitých tvarů. Vylepšete estetiku, ergonomii a užitnost produktů. Možnost volného modelování činí tvorbu nové geometrie, importování a manipulaci s novými plochami snadnou a intuitivní. Překlad dat Jednoduše importujte a používejte existující data, tak jako data z externích zdrojů. SolidWorks obsahuje překladače, které podporují formáty DWG, DXF, Pro/ENGINEER, IPT (Autodesk Inventor ), Mechanical Desktop, Unigraphics, PAR (Solid Edge ), CADKEY, IGES, STEP, Parasolid, SAT (ACIS), VDA-FS, VRML, STL, TIFF, JPG, Adobe Illustrator, Rhinoceros, IDF, a HSF (Hoops). 3 4

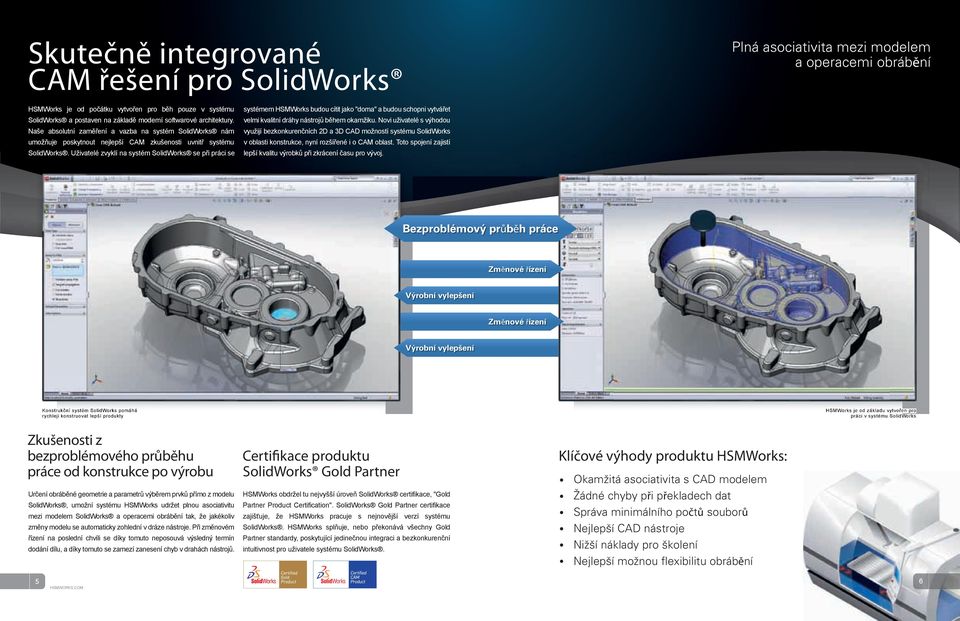

4 Skutečně integrované CAM řešení pro SolidWorks Plná asociativita mezi modelem a operacemi obrábění HSMWorks je od počátku vytvořen pro běh pouze v systému SolidWorks a postaven na základě moderní softwarové architektury. Naše absolutní zaměření a vazba na systém SolidWorks nám umožňuje poskytnout nejlepší CAM zkušenosti uvnitř systému SolidWorks. Uživatelé zvyklí na systém SolidWorks se při práci se systémem HSMWorks budou cítit jako "doma" a budou schopni vytvářet velmi kvalitní dráhy nástrojů během okamžiku. Novi uživatelé s výhodou využijí bezkonkurenčních 2D a 3D CAD možností systému SolidWorks v oblasti konstrukce, nyní rozšířené i o CAM oblast. Toto spojení zajistí lepší kvalitu výrobků při zkrácení času pro vývoj. Bezproblémový průběh práce Změnové řízení Výrobní vylepšení Změnové řízení Výrobní vylepšení Konstrukční systém SolidWorks pomáhá rychleji konstruovat lepší produkty HSMWorks je od základu vytvořen pro práci v systému SolidWorks Zkušenosti z bezproblémového průběhu práce od konstrukce po výrobu Určení obráběné geometrie a parametrů výběrem prvků přímo z modelu SolidWorks, umožní systému HSMWorks udržet plnou asociativitu mezi modelem SolidWorks a operacemi obrábění tak, že jakékoliv změny modelu se automaticky zohlední v dráze nástroje. Při změnovém řízení na poslední chvíli se díky tomuto neposouvá výsledný termín dodání dílu, a díky tomuto se zamezí zanesení chyb v drahách nástrojů. Certifikace produktu SolidWorks Gold Partner HSMWorks obdržel tu nejvyšší úroveň SolidWorks certifikace, "Gold Partner Product Certification". SolidWorks Gold Partner certifikace zajišťuje, že HSMWorks pracuje s nejnovější verzí systému SolidWorks. HSMWorks splňuje, nebo překonává všechny Gold Partner standardy, poskytující jedinečnou integraci a bezkonkurenční intuitivnost pro uživatele systému SolidWorks. Klíčové výhody produktu HSMWorks: Okamžitá asociativita s CAD modelem Žádné chyby při překladech dat Správa minimálního počtů souborů Nejlepší CAD nástroje Nižší náklady pro školení Nejlepší možnou flexibilitu obrábění 5 6

5 2D / 2½D Frézování Jednoduše výkonné 2D obrábění 2D obrábění je určeno pro generování jak jednoduchých, tak komplexních drah nástrojů. HSMWorks obsahuje všechny nástroje, které jsou zapotřebí pro precisní kontrolu všech aspektů 2D obrábění, včetně nájezdů/odjezdů a přejezdů mezi průchody. Konturování Použijte HSMWorks pro jednoduché obrábění 2D a 3D kontur. Řiďte nájezdy a odjezdy s, nebo bez korekce nástroje. Vyberte více hrubovacích a dokončovacích průchodů a více hloubek pro jakoukoliv konturu. Obrábějte otevřené a zavřené kontury bez nutnosti tvorby přídavné geometrie a zabraňte ostrým přechodům v dráze pomocí "vyhlazování rohů". Kapsování Kapsovací dráhy nástroje obrábí uzavřené oblasti s, nebo bez ostrůvků. Vnoření do materiálu může být vybráno kdekoliv na modelu a nastaveno na přímé zanoření, po rampě (šroubovici), nebo na předvrtanou pozici. Speciální volba "high-speed" vytváří plynulé dráhy nástroje, které umožní využít maximální zatížení nástroje, jednoznačně rychlejších posuvů, snížení strojního času a opotřebení nástroje. Vrtání a tvorba otvorů Čelní obrábění Kapsování Adaptivní obrábění Konturování Vrtání a tvorba otvorů HSMWorks obsahuje silné nástroje pro tvorbu operací vrtání, zahlubování, závitování atd. Všechny operace jsou optimalizovány pro minimalizování počtu přejezdů a celkového času obrábění. Oboje, standardní a uživatelské cykly, jsou podporovány pro všechny operace "od bodu k bodu", včetně navrtání, hluboké vrtání s různými možnostmi přerušení a výjezdu, vystružování atd. Průvodce vrtání Použití HSMWorks průvodce vrtání se zjednoduší komplexní operace vrtání analyzováním geometrie dílu pro automatické určení otvorů pro vyvrtání, zahloubení a závitování. Adaptivní obrábění Kompletní kontrola všech aspektů dráhy nástroje Čelní obrábění Vrtání a tvorba otvorů Kapsování Konturování 7 8

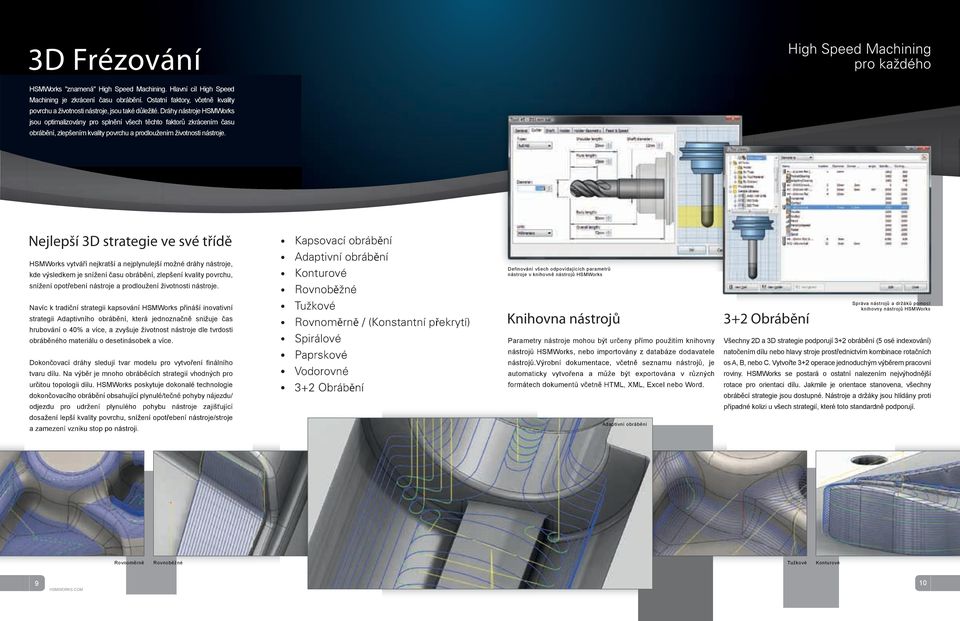

6 3D Frézování High Speed Machining pro každého HSMWorks "znamená" High Speed Machining. Hlavní cíl High Speed Machining je zkrácení času obrábění. Ostatní faktory, včetně kvality povrchu a životnosti nástroje, jsou také důležité. Dráhy nástroje HSMWorks jsou optimalizovány pro splnění všech těchto faktorů zkrácením času obrábění, zlepšením kvality povrchu a prodloužením životnosti nástroje. Nejlepší 3D strategie ve své třídě Kapsovací obrábění HSMWorks vytváří nejkratší a nejplynulejší možné dráhy nástroje, kde výsledkem je snížení času obrábění, zlepšení kvality povrchu, Adaptivní obrábění Konturové Definování všech odpovídajících parametrů nástroje v knihovně nástrojů HSMWorks snížení opotřebení nástroje a prodloužení životnosti nástroje. Rovnoběžné Navíc k tradiční strategii kapsování HSMWorks přináší inovativní strategii Adaptivního obrábění, která jednoznačně snižuje čas hrubování o 40% a více, a zvyšuje životnost nástroje dle tvrdosti obráběného materiálu o desetinásobek a více. Tužkové Rovnoměrně / (Konstantní překrytí) Spirálové Knihovna nástrojů Parametry nástroje mohou být určeny přímo použitím knihovny 3+2 Obrábění Správa nástrojů a držáků pomocí knihovny nástrojů HSMWorks Všechny 2D a 3D strategie podporují 3+2 obrábění (5 osé indexování) Dokončovací dráhy sledují tvar modelu pro vytvoření finálního tvaru dílu. Na výběr je mnoho obráběcích strategií vhodných pro Paprskové Vodorovné nástrojů HSMWorks, nebo importovány z databáze dodavatele nástrojů.výrobní dokumentace, včetně seznamu nástrojů, je automaticky vytvořena a může být exportována v různých natočením dílu nebo hlavy stroje prostřednictvím kombinace rotačních os A, B, nebo C. Vytvořte 3+2 operace jednoduchým výběrem pracovní roviny. HSMWorks se postará o ostatní nalezením nejvýhodnější určitou topologii dílu. HSMWorks poskytuje dokonalé technologie dokončovacího obrábění obsahující plynulé/tečné pohyby nájezdu/ 3+2 Obrábění formátech dokumentů včetně HTML, XML, Excel nebo Word. rotace pro orientaci dílu. Jakmile je orientace stanovena, všechny obráběcí strategie jsou dostupné. Nástroje a držáky jsou hlídány proti odjezdu pro udržení plynulého pohybu nástroje zajišťující případné kolizi u všech strategií, které toto standardně podporují. dosažení lepší kvality povrchu, snížení opotřebení nástroje/stroje a zamezení vzniku stop po nástroji. Adaptivní obrábění Rovnoměrně Rovnoběžné Tužkové Konturové 9 10

7 Víceosé frézování Soustružení HSMWorks bezproblémově integruje víceosé plynulé obrábění do pouze pro letecký a automobilový průmysl. HSMWorks vylepšuje Pokud hledáte CAM systém pro vylepšení produktivity pomocí víceosého stroje, HSMWorks díky intuitivnímu přístupu pomůže svého prostředí frézování a poháněných nástrojů použitím stejně produkční obrábění překonáním této bariéry a učinil víceosé obrábění tradičních soustružnických operací jako je hrubování, zapichování, vytvořit dráhy nástroje vysoké kvality. intuitivního způsobu, který je použit v 2D/3D obráběcích strategiích. dostupné pro každého. nebo dokončování, nebo chcete začít využívat všech výhod vašeho Víceosé obrábění bylo považováno za pokročilou technologii určenou Tradiční soustružení Vyklopení nástroje u 3D dráhy HSMWorks obsahuje všechny tradiční soustružnické dráhy nástroje, včetně zarovnání čela, hrubování, použitím buďto připravených cyklů, Některé díly obsahují hluboké dutiny a malá zaoblení, které je nebo rozvinutých drah nástrojů, zapichování, vrtání a profilování. Pro zapotřebí obrobit nástrojem s malým průměrem. Pomocí produktu vrtání a tvorbu otvorů vyberte mezi přeprogramovanými strojními HSMWorks mohou být tyto prostory efektivně obrobeny cykly nebo vrtacími cykly, nebo použitím kombinací obou. automatickým vyklopením nástroje a držáku nástroje od dílu, což Víceosé plynulé obrábění HSMWorks nabízí strategie víceosého obrábění, které programátora provedou produktivním řešením pro snadnou tvorbu vysoce efektivní víceosé dráhy nástroje, s kontrolou proti kolizi pro většinu složitých 3D modelů. umožní použít kratší nástroj pro zamezení vzniku vibrací a docílení lepšího výsledného povrchu. Bokem Víceosá kontura Proudnicové Vyklopení nástroje u 3D dráhy Dva zásobníky, vedlejší vřeteno a poháněné nástroje * HSMWorks podporuje programování dvou zásobníků a dvou vřeten použitím všech tradičních soustružnických operací.operace poháněných nástrojů jsou dostupné pomocí voleb HSMWorks 2D a 3D frézovacích operací. (*) Dostupné v 2011 Zarovnání čela Hrubování Profilovánítání Zapichování Vrtání Upichování Více-ose bokem Hrubování 2D Adpative Clearing 3D Rovnoběžné s náklonem Vnitřní hrubování 11 12

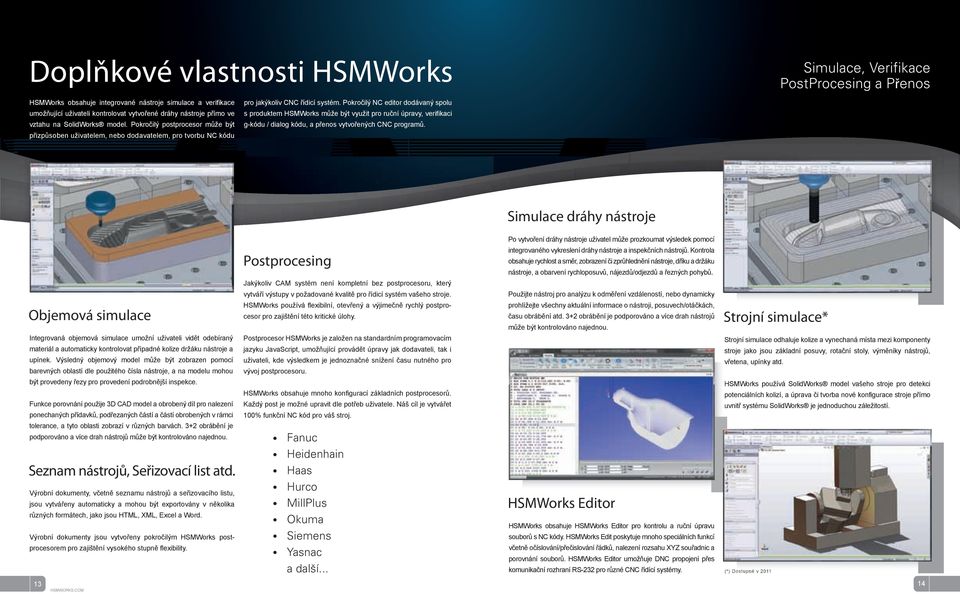

8 Doplňkové vlastnosti HSMWorks Simulace, Verifikace PostProcesing a Přenos HSMWorks obsahuje integrované nástroje simulace a verifikace umožňující uživateli kontrolovat vytvořené dráhy nástroje přímo ve vztahu na SolidWorks model. Pokročilý postprocesor může být přizpůsoben uživatelem, nebo dodavatelem, pro tvorbu NC kódu pro jakýkoliv CNC řídicí systém. Pokročilý NC editor dodávaný spolu s produktem HSMWorks může být využit pro ruční úpravy, verifikaci g-kódu / dialog kódu, a přenos vytvořených CNC programů. Simulace dráhy nástroje Po vytvoření dráhy nástroje uživatel může prozkoumat výsledek pomocí Postprocesing integrovaného vykreslení dráhy nástroje a inspekčních nástrojů. Kontrola obsahuje rychlost a směr, zobrazení či zprůhlednění nástroje, dříku a držáku nástroje, a obarvení rychloposuvů, nájezdů/odjezdů a řezných pohybů. Jakýkoliv CAM systém není kompletní bez postprocesoru, který vytváří výstupy v požadované kvalitě pro řídicí systém vašeho stroje. Použijte nástroj pro analýzu k odměření vzdáleností, nebo dynamicky Objemová simulace HSMWorks používá flexibilní, otevřený a výjimečně rychlý postprocesor pro zajištění této kritické úlohy. prohlížejte všechny aktuální informace o nástroji, posuvech/otáčkách, času obrábění atd. 3+2 obrábění je podporováno a více drah nástrojů může být kontrolováno najednou. Strojní simulace* Integrovaná objemová simulace umožní uživateli vidět odebíraný materiál a automaticky kontrolovat případné kolize držáku nástroje a upínek. Výsledný objemový model může být zobrazen pomocí barevných oblastí dle použitého čísla nástroje, a na modelu mohou Postprocesor HSMWorks je založen na standardním programovacím jazyku JavaScript, umožňující provádět úpravy jak dodavateli, tak i uživateli, kde výsledkem je jednoznačné snížení času nutného pro vývoj postprocesoru. Strojní simulace odhaluje kolize a vynechaná místa mezi komponenty stroje jako jsou základní posuvy, rotační stoly, výměníky nástrojů, vřetena, upínky atd. být provedeny řezy pro provedení podrobnější inspekce. Funkce porovnání použije 3D CAD model a obrobený díl pro nalezení ponechaných přídavků, podřezaných částí a částí obrobených v rámci HSMWorks obsahuje mnoho konfigurací základních postprocesorů. Každý post je možné upravit dle potřeb uživatele. Náš cíl je vytvářet 100% funkční NC kód pro váš stroj. HSMWorks používá SolidWorks model vašeho stroje pro detekci potenciálních kolizí, a úprava či tvorba nové konfigurace stroje přímo uvnitř systému SolidWorks je jednoduchou záležitostí. tolerance, a tyto oblasti zobrazí v různých barvách. 3+2 obrábění je podporováno a více drah nástrojů může být kontrolováno najednou. Fanuc Heidenhain Seznam nástrojů, Seřizovací list atd. Haas Výrobní dokumenty, včetně seznamu nástrojů a seřizovacího listu, jsou vytvářeny automaticky a mohou být exportovány v několika různých formátech, jako jsou HTML, XML, Excel a Word. Výrobní dokumenty jsou vytvořeny pokročilým HSMWorks post- Hurco MillPlus Okuma Siemens HSMWorks Editor HSMWorks obsahuje HSMWorks Editor pro kontrolu a ruční úpravu souborů s NC kódy. HSMWorks Edit poskytuje mnoho speciálních funkcí procesorem pro zajištění vysokého stupně flexibility. Yasnac a další... včetně očíslování/přečislování řádků, nalezení rozsahu XYZ souřadnic a porovnání souborů. HSMWorks Editor umožňuje DNC propojení přes komunikační rozhraní RS-232 pro různé CNC řídící systémy. (*) Dostupné v

9 Pro více informací navštivte Otestování HSMWorks CAM řešení pro SolidWorks Jak stávající uživatelé produktu SolidWorks, tak zájemci bez produktu SolidWorks, mohou obdržet plně funkční zkušební verzi produktu HSMWorks po vyplnění formuláře na HSMWorks je dostupný ve čtyřech produktových řadách: HSMWorks pro SolidWorks HSMWorks Standard HSMWorks Assembly HSMWorks Professional HSMWorks pro SolidWorks je dostupný pro uživatele, kteří již SolidWorks mají, a použijí ho jako jakýkoliv add-in modul v existujícím systému SolidWorks 2008 nebo novějším. Softwarové požadavky Microsoft Windows XP, Windows Vista nebo Windows 7. (64-bit verze podporována). SolidWorks 2008 nebo novější (Pouze HSMWorks pro SolidWorks). Hardwarové požadavky 1GB hlavní paměti. Je doporučeno 2 GB nebo více, zvláště pokud se pracuje na komplexních dílech. Intel nebo AMD CPU. Více procesorů a Dvou/Čtyř/Šesti jádrové CPU budou využity při výpočtu dráhy nástroje. Myš s 3 nebo více tlačítky a s rolovacím kolečkem. Přístup na internet. HSMWorks je obchodní značka firmy HSMWorks ApS. SolidWorks je registrovaná obchodní značka SolidWorks Corporation. Distributor 1C Pro s.r.o. Praha 6, Czech Republic Tel.: cpro@1cpro.cz HSMWorks ApS Copenhagen, Denmark Tel.: info@hsmworks.com
