2 CNC Software, Inc. se zavazuje přinášet průmyslu praktiky příznivé k životnímu prostředí a také sociálně zodpovědné. Brožura, kterou čtete, byla zkrácena, aby se snížila spotřeba papíru. Je zde několik nejdůležitějších informací o Mastercamu, ale mnohem více informací najdete online. Několik jednoduchých kliknutí Výkonné modelování dílců Zefektivněný CAD produkt Mastercamu usnadňuje práci s designem více než kdykoli dříve. Každá část geometrie, kterou vytvoříte, je živá a umožní vám rychlé úpravy, dokud nedosáhnete přesně toho, co chcete. Některé z modelovacích nástrojů Mastercamu zahrnují: Snadná tvorba 2D a 3D geometrie s kompletním modelováním drátové geometrie a ploch Odstranění ořezových hranic a vyplnění ořezaných děr Automatický výpočet dělicí roviny pro tvorbu forem Pomocný nástroj pro umístění dílců mezi svorky a upínky Asociativní rozměry se aktualizují, když měníte svůj model Pokročilé nástroje analýzy na pomoc modelování a programování Modelování těles je k dispozici jako volitelný doplněk Vestavěné překladače dat pro IGES, Parasolid, SAT (ACIS solidy), AutoCAD (soubory DXF, DWG a Inventor ), SolidWorks (včetně stromu historie), Solid Edge, STEP, EPS, CADL, STL a další K dispozici jsou i přímé překladače pro Siemens NX, CATIA, Pro/E a další Speciální bezplatné doplňky Mastercam Direct umístí spouštěcí tlačítko Mastercamu do vašich nástrojových lišt SolidWorks, Solid Edge nebo AutoCAD. Inteligentní obrábění Jako světově nejrozšířenější CAM software, Mastercam usnadní celý váš proces od začátku až do konce. Zde jsou pouze některé z věcí, které vám Mastercam nabízí: Získejte vlastní znalostní databázi Plná asociativita Mastercamu vám umožní stavět na vaší zkušenosti. Jakmile jednou naprogramujete dílec nezáleží na tom, jak je složitý můžete upravovat kterýkoli prvek práce a okamžitě získáte aktualizované dráhy nástroje bez nutnosti začínat znovu. Můžete si také vytvořit knihovnu vašich oblíbených obráběcích strategií. Zvolte některé z uložených operací, aplikujte je na dílec a Mastercam je pomůže přizpůsobit novému modelu. Je to rychlé, snadné a produktivní takové, jaké by programování mělo být. Rozpoznání změny CAD souboru Sledování souboru a rozpoznání změny v Mastercamu vám umožní identifikovat změny CAD a revidovat vaše dráhy nástroje. Vytvořte si kontrolní seznam CAD souborů a Mastercam vás upozorní, když bude dostupná nová verze, přičemž identifikuje oblasti změn pro snadnou aktualizaci dráhy nástroje. * Source: CIMdata, Inc.

3 Obrábění modelu polotovaru Přesné obrábění modelu polotovaru přináší mnoho kladů prohlížení a ověřování postupu práce, vytváření srovnání modelu polotovaru a snadné vybírání stávajícího polotovaru pro zbytkové obrábění. Mastercam vám umožní vytvářet přesné, plně asociativní modely polotovaru a kterémkoli bodu vašeho obráběcího procesu. Můžete se odkazovat na váš model v rámci projektu nebo jej uložit jako geometrii pro další použití. Můžete dokonce používat eterní CAD modely jako startovací modely polotovaru, čímž získáte fleibilitu navíc. CAD model srovnání modelu polotovaru Model polotovaru Rychlé vyhodnocení a použití modelu polotovaru kdekoli ve vašem procesu. Ověřování dráhy nástroje a strojní simulace Rozhodující je znát vaše výsledky před tím, než skloníte nástroj k materiálu. Mastercam vám několika způsoby zajistí, aby váš dílec vyšel ze stroje přesně takový, jak jste zamýšleli. Toto zahrnuje plnou strojní simulaci, ověřování modelu-tělesa s kontrolou nástroje a držáku zobrazení dráhy nástroje. Tyto nástroje přinesou životně důležitou informaci o každém aspektu pohybu nástroje, takže s jistotou víte, že to, co vidíte, je to, co získáte. Plná strojní simulace poskytne praktický pohled na to, jak budou na sebe vaše dráhy nástroje vzájemně působit s vaším vybavením.

4 2D dráhy nástroje Obráběn kontur, vrtání a obrábění kapes Dynamické frézování od Mastercamu pro nás mění pravidla hry. Specializujeme se na vysoce přesné formy a dynamické frézování nám snížilo dobu programování a obrábění, přičemž pozvedlo životnost nástroje a stroje to vše při zachování vysokých standardů naší kvality. Carmen Goudey CNC Operations Manager Prosin Molds, Ontario, Canada Operace 2D obrábění lze použít od jednoduchého až po velmi složité obrábění. Mastercam poskytuje všechny nástroje, které potřebujete pro tyto operace. Zdůrazňujeme: Dynamické frézování vytváří aktivní dráhu nástroje, která přináší konzistentnější obráběcí podmínky a umožňuje využití celé řezné délky nástroje, přičemž redukuje dobu obrábění. Feature Based Machining (FBM) vytváří aktivní dráhu nástroje, která přináší konzistentnější obráběcí podmínky a umožňuje využití celé řezné délky nástroje, přičemž redukuje dobu obrábění.. Standardní styly obrábění kapes zahrnují dráhy nástroje cikcak, jedním záběrem, spirálou, spirálou s konstantním překrytím, kombinované obrábění kapes a obrábění otevřených kapes. Možnosti způsobů zaříznutí nástroje do materiálu zahrnují odvrtání, šroubovicí, rampou, podle profilu, uprostřed oblasti nebo uživatelem definovaném profilu včetně trochoidálních pohybů. Opětovné obrábění kontur a kapes používá menší nástroje pro automatické vyčištění materiálu ponechaného z předchozích operací.. Specializovaná podpora pro sadu nástrojů ISCAR HEM (vysoce účinné obrábění). Regionální řetězení poskytuje rychlý a snadný způsob, jak přizpůsobit (upravit) vaše oblasti 2D vysokorychlostního obrábění. Schopnost kliknout a táhnout počáteční bod obrábění kamkoli na vašem modelu. Automatické frézování drážek, kruhů a závitů. Řízené čelní obrábění odstraňuje polotovar za použití konzistentního zatížení nástroje. Automatická identifikace a předvrtání vícenásobných operací v jejich bodech odvrtání. Automatický výpočet hloubek vrtání a kuželového zahlubování. Plně optimalizované vrtání. Dynamické frézování vytváří aktivní dráhu nástroje, která přináší konzistentnější obráběcí podmínky a umožňuje využití celé řezné délky nástroje. FBM - Obrábění útvarů výrazně zjednodušuje obrábění prizmatických těles tím, že automatizuje programovací proces.

5 3D dráhy nástroje Hrubování, dokončování a dočišťovací obrábění Operace, které rychle dodávají čisté a precizně dokončené dílce jsou nezbytné pro výkonné NC programování. Zde jsou některé z oblíbených 3D obráběcích technik Mastercamu: Obrábění více ploch, modelů těles nebo jejich kombinace Vysokorychlostní hrubování rychle odstraňuje velké množství materiálu. Nástroj vytváří agresivní hloubkový řez, následovaný sérií rychlých řezů vzhůru, potom opakuje proces v další hloubce Zdokonalení 3D dráhy nástroje poskytuje nepřekonatelnou kontrolu nad plošnými řezy a dodává vynikající dokončení a optimalizované doby cyklů Vysokorychlostní optimalizované zbytkové obrábění používá nový model polotovaru Mastercamu pro identifikaci a výkonné obrobení oblastí, které musí být hrubovány s menším nástrojem. 3D projektované obrábění vytváří stálé, hladké dokončování, přičemž sleduje přirozené křivky geometrie Plná podpora chráněných ploch Obrábění s konstantní drsností udržuje konzistentní povrch na šikmých a plochých površích, podobně jako pomocí konzistentní 3D rozteče dráhy nástroje. Chytré hybridní dokončování a hybridní zbytkové obrábění vytvářejí jednu dráhu nástroje, která mění obráběcí metody podle toho, jak se mění sklon modelu. Zbytkové frézování konstantní Z (opětovné obrábění) identifikuje a obrobí oblasti a kritické hloubky, které musí být obráběny s menším nástrojem. Tužkové obrábění vede nástroj podél průsečíku ploch, čímž vyčistí těžce dosažitelné oblasti. Můžete provádět jednotlivé nebo vícenásobné záběry pro přesné dokončení. Hybridní dokončování inteligentně spojuje dvě výkonné obráběcí techniky do jedné dráhy nástroje. Konvenční dokončování Zdokonalené dokončování Optimalizované hrubování odstraňuje velké množství materiálu rychleji a s rovnoměrným opotřebením nástroje. Automatické hrubování kritických hloubek. Zdokonalení 3D dráhy nástroje dodává výrazně kvalitnější dokončování

6 Široká škála strategií Víceosé obrábění Zde v OCC musíme udržovat naše designy nové a čerstvé. Stále se pokoušíme mít navrch nad tím, co jsme dělali v minulosti a pro nás to znamená víceosé obrábění. Vlastnosti obsažené v X6 usnadňují programování a provádění našich víceosých úkolů. Jim Quinn (JQ) Engineer / CNC Specialist Orange County Choppers Newburgh, NY Víceosé obrábění může výrazně zvýšit konkurenceschopnost firmy. Mastercam nabízí širokou škálu víceosých obráběcích strategií. S Mastercamem máte kompletní kontrolu nad třemi rozhodujícími prvky víceosého obrábění: obráběcí šablona, řízení osy nástroje, předcházení kolizím. Některé prvky víceosého obrábění Mastercamu: 5-osé hrubování a dokončování více ploch (obsahující hloubky záběrů),hrubování odvrtáváním, obrábění pružnými řádky a vrtání. Swarf (obrábění stěny bokem frézy v 5 osách) obrábění přes více ploch a vedení dráhy nástroje pro další řízení 5-osé obrábění křivky s nezávislou definicí stranového úhlu sklonu nástroje a úhlu sklonu vpřed/vzad Vytváření 5-osých drah nástroje konturového obrábění pro aplikace jako je ořezávání vakuově formovaných dílců. Snadné programování 4-osého rotačního obrábění a 5-osého vrtání. Kontrola minimálního náklonu napomáhá zabránit pohybu nástroje, který by způsobil kolize s držákem nástroje. Vytváření plného 5-osého pohybu z 3-osé dráhy nástroje. Pokročilá kontrola podříznutí a 5-osá bezpečnostní zóna kolem dílce Kompletní řízení osy nástroje, sklonu vpřed/vzad, vstupu/výstupu a náklonu. Toto zjednoduší dokonce i ty nejsložitější víceosé úkoly. Mastercam Blade Epert dodává specializované nástroje pro výkonné obrábění vícelopatkových dílců a nosných kotoučů. Mastercam Port Epert nabízí výrazně rychlejší programování kanálů hlav a hladší pohyb dráhy nástroje SWARF obrábění dodává jemnou kontrolu řezu s podpůrnými plochami či tělesy nebo bez nich. Specializované dráhy nástroje podporují rychlé, výkonné 5-osé vrtání. Specializovaný pohyb zajišťuje čisté řezy na mezilopatkách, náběžných a odtokových hranách, nosných kotoučích atd. Zefektivněné víceosé programovací nástroje zjednodušují projekty více než kdykoli dříve.

7 Rychlejší úběry a kvalitní dokončování Vysokorychlostní obrábění Optimalizace rychlosti posuvu High Speed Machining (HSM) Vysokorychlostní obrábění je výkonná obráběcí metoda, která kombinuje vysoké rychlosti posuvu s vysokými otáčkami vřetene, specifickými nástroji a specializovanými pohyby nástrojů zaměřenými na vyprodukování ultrahladkého pohybu. Mastercam obsahuje dráhy nástroje HSM navržené tak, abyste vytěžili co nejvíce z této výkonné techniky, i když nemáte vysokorychlostní stroj. Automatické obrábění plochých oblastí za použití nového, čas šetřícího pohybu - minimální vyjetí a hladký vstup, výstup a řez. Vysokorychlostní oblastní přejíždění odstraňuje množství materiálu směrem zevnitř ven s hladkým pohybem. Mastercam také dodává další výkonný způsob, jak vytěžit co nejvíce z vašich strojů. Jak ví každý majitel firmy, provádění celého úkolu jednou rychlostí snižuje účinnost. Provedení téhož úkolu proměnlivými optimálními rychlostmi posuvu může ušetřit čas, peníze a snížit opotřebení nástroje. Naše optimalizace rychlosti posuvu vylepší jakoukoli 2-osou nebo 3-osou dráhu nástroje na základě objemu odstraňovaného materiálu a limitů stroje; při větším množství materiálu se nástroj pohybuje pomaleji, při méně materiálu rychleji. Optimalizace rychlosti posuvu také automaticky usnadní pohyb nástroje v rozích. Výsledkem jsou účinné, proměnlivé rychlosti posuvu, přizpůsobené každému úkolu. Vysokorychlostní zbytkové hrubování hladce odstraňuje materiál ponechaný z předchozího hrubovacího záběru. Chytré hrubování jader obrábí směrem z vnějšku dovnitř. Potká-li se s kapsou, automaticky se přepne na směr zevnitř ven. Optimalizace rychlosti posuvu může ušetřit až 35% obráběcí doby oproti neoptimalizovaným drahám nástroje

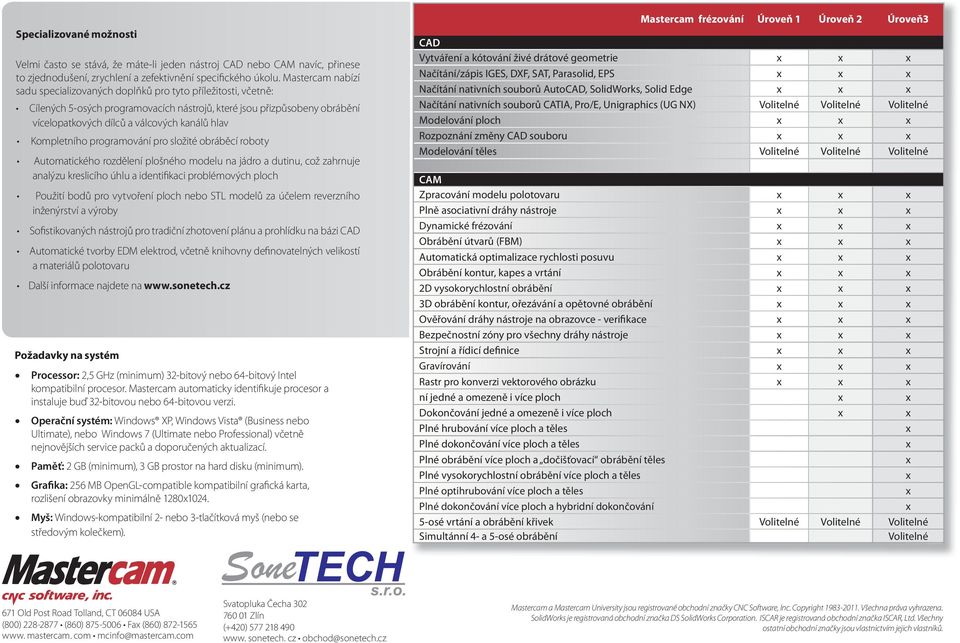

8 Specializované možnosti Velmi často se stává, že máte-li jeden nástroj CAD nebo CAM navíc, přinese to zjednodušení, zrychlení a zefektivnění specifického úkolu. Mastercam nabízí sadu specializovaných doplňků pro tyto příležitosti, včetně: Cílených 5-osých programovacích nástrojů, které jsou přizpůsobeny obrábění vícelopatkových dílců a válcových kanálů hlav Kompletního programování pro složité obráběcí roboty Automatického rozdělení plošného modelu na jádro a dutinu, což zahrnuje analýzu kreslicího úhlu a identifikaci problémových ploch Použití bodů pro vytvoření ploch nebo STL modelů za účelem reverzního inženýrství a výroby Sofistikovaných nástrojů pro tradiční zhotovení plánu a prohlídku na bázi CAD Automatické tvorby EDM elektrod, včetně knihovny definovatelných velikostí a materiálů polotovaru Další informace najdete na Požadavky na systém Processor: 2,5 GHz (minimum) 32-bitový nebo 64-bitový Intel kompatibilní procesor. Mastercam automaticky identifikuje procesor a instaluje buď 32-bitovou nebo 64-bitovou verzi. Operační systém: Windows XP, Windows Vista (Business nebo Ultimate), nebo Windows 7 (Ultimate nebo Professional) včetně nejnovějších service packů a doporučených aktualizací. Paměť: 2 GB (minimum), 3 GB prostor na hard disku (minimum). Grafika: 256 MB OpenGL-compatible kompatibilní grafická karta, rozlišení obrazovky minimálně Myš: Windows-kompatibilní 2- nebo 3-tlačítková myš (nebo se středovým kolečkem). Mastercam frézování Úroveň 1 Úroveň 2 Úroveň3 CAD Vytváření a kótování živé drátové geometrie Načítání/zápis IGES, DXF, SAT, Parasolid, EPS Načítání nativních souborů AutoCAD, SolidWorks, Solid Edge Načítání nativních souborů CATIA, Pro/E, Unigraphics (UG NX) Volitelné Volitelné Volitelné Modelování ploch Rozpoznání změny CAD souboru Modelování těles Volitelné Volitelné Volitelné CAM Zpracování modelu polotovaru Plně asociativní dráhy nástroje Dynamické frézování Obrábění útvarů (FBM) Automatická optimalizace rychlosti posuvu Obrábění kontur, kapes a vrtání 2D vysokorychlostní obrábění 3D obrábění kontur, ořezávání a opětovné obrábění Ověřování dráhy nástroje na obrazovce - verifikace Bezpečnostní zóny pro všechny dráhy nástroje Strojní a řídicí definice Gravírování Rastr pro konverzi vektorového obrázku ní jedné a omezeně i více ploch Dokončování jedné a omezeně i více ploch Plné hrubování více ploch a těles Plné dokončování více ploch a těles Plné obrábění více ploch a dočišťovací obrábění těles Plné vysokorychlostní obrábění více ploch a těles Plné optihrubování více ploch a těles Plné dokončování více ploch a hybridní dokončování 5-osé vrtání a obrábění křivek Volitelné Volitelné Volitelné Simultánní 4- a 5-osé obrábění Volitelné 671 Old Post Road Tolland, CT USA (800) (860) Fa (860) www. mastercam. com mcinfo@mastercam.com Svatopluka Čecha Zlín (+420) www. sonetech. cz obchod@sonetech.cz Mastercam a Mastercam University jsou registrované obchodní značky CNC Software, Inc. Copyright Všechna práva vyhrazena. SolidWorks je registrovaná obchodní značka DS SolidWorks Corporation. ISCAR je registrovaná obchodní značka ISCAR, Ltd. Všechny ostatní obchodní značky jsou vlastnictvím jejich vlastníků.
