2 Prostorová analýza - Jak jsou data rozložen ená v prostoru? Prostorová analýza : Hledá a popisuje různé vzory v geografickém prostoru Snaží se porozumět prostorovým jevům

3 Co nás n s zajímá? Jak se pozorování mění v prostoru? Co způsobuje tuto změnu v prostoru? Kolik pozorování (např. lokalit) potřebujeme, abychom dokázali popsat prostorovou variabilitu? Jaká bude hodnota proměnné na novám místě? Jaká je nejistota našeho odhadu (predikce)? T. Hengl (2007) A Practical Guide to Geostatistical Mapping of Environmental Variables

4 Typy prostorové distribuce Random Regular Clustered

5 Interpolace x Extrapolace Interpolace - pro známé území (oblast o které máme informace) nejsou potřeba žádné další informace o podmínkách daného území parametry modelu jsou voleny libovolně či empiricky neodhaduje se predikční chyba většinou nejsou kladeny žádné statistické předpoklady Extrapolace použití modelu na nové území potřebujeme další informace o podmínkách daného území složitější modely odhad chyby predikce statistické předpoklady sada parametrických i neparametrických metod

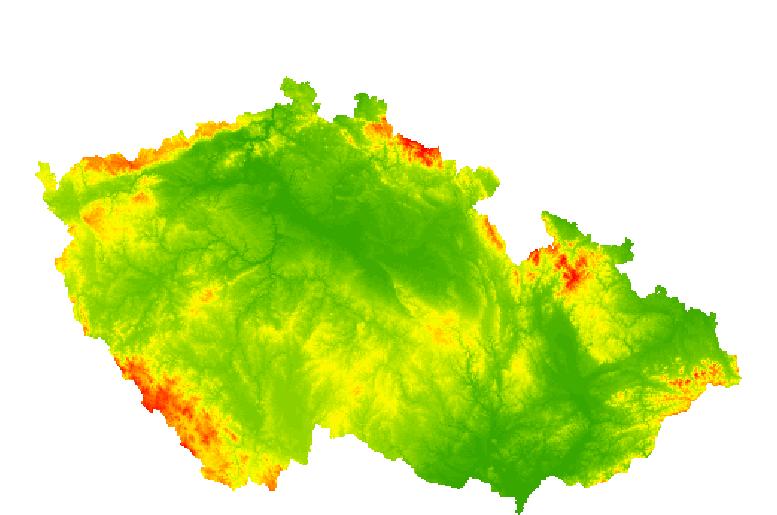

6 Interpolace x Extrapolace Interpolace rovnoměrn rné vzorkování Interpolace nerovnoměrn rné vzorkování Extrapolace prediktivní modelování?

7 Prediktivní modelování důležitá součást studia jevů ve všech vědních oblastech slouží ke zkoumání nových jevů, jejich změn či srovnání se současným stavem zasahuje do rozmanitých oblastí od pravděpodobnostního rozšíření biologických druhů, zjištění reakce pacientů na určitou léčbu až po klimatické modely nebo změny ve znečistění ovzduší prostorové prediktivní modelování - tvorba predikčních modelů na základě informací o prostředí

8 Modelovací přístupy Jednoduchá ordinace matice Y nebo X (PCA, CA, ENFA, vzdálenosti) Ordinace y (jedna osa) pod omezením X Regrese, klasifikace (GLM, GAM, Klasifikační a regresní stromy, Diskriminační analýza) Y nebo X y X Ordinace Y pod omezením X RDA a CCA Y X

9 Co všechno můžeme modelovat? 1) konkrétní hodnoty (koncentrace, početnosti ) 2) pravděpodobnosti 3) presence/absence (výskyt/ne-výskyt druhu ) 4) nejvíce pravděpodobná entita (vegetační mapy )

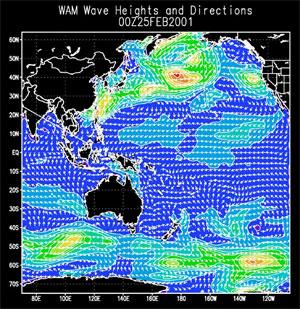

10 The WAM model provides global to regional scale spectral wind-generated wave prediction. WAM receives inputs from gridded 2D surface wind fields, 2D oceanic current fields, and 2D initial mean water depths to produce wave energy spectra at specified gridpoints, as well as mean and peak wave directions and frequencies at all gridpoints. Distributed Integrated Ocean Prediction System (DIOPS)

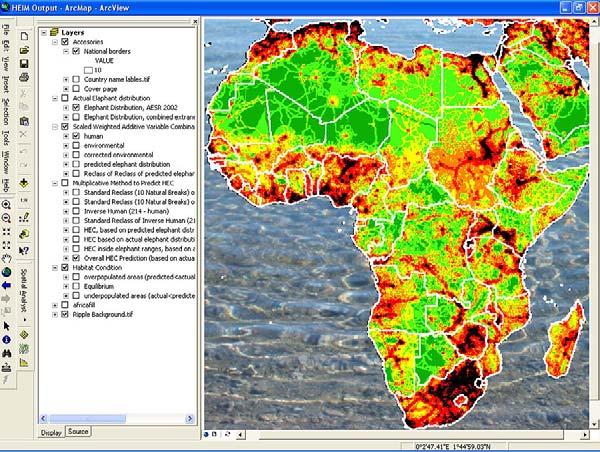

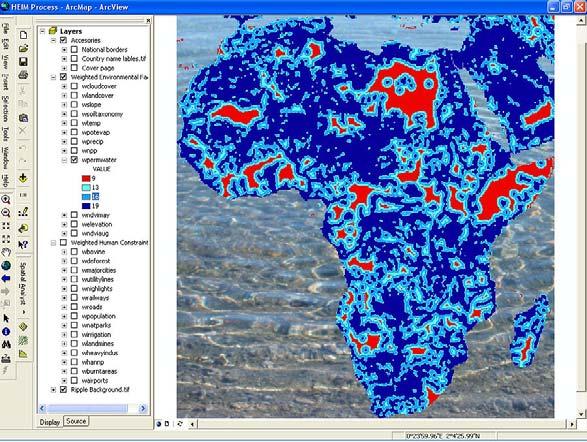

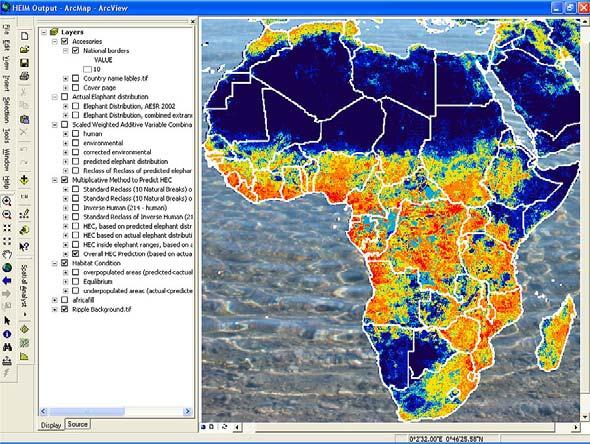

11 the suitability of the African environment to elephant habitation and the severity of human constraints that limit elephant habitation. GIS in Africa

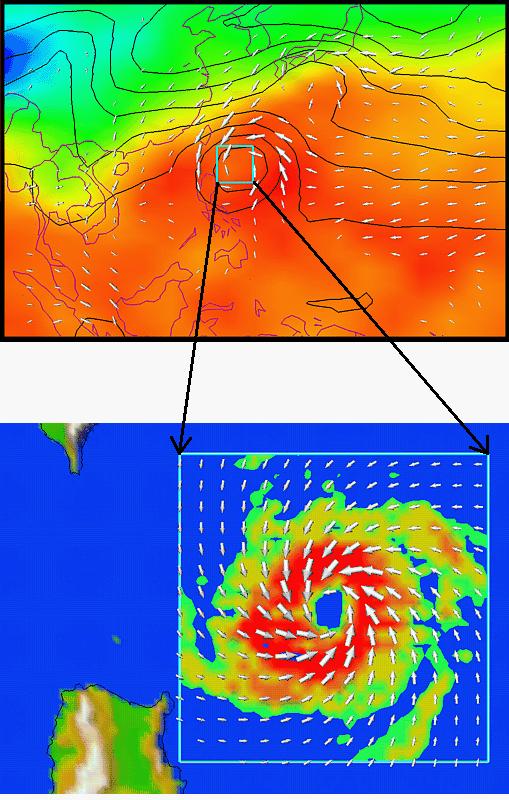

12 A tropical storm as simulated in a global climate model. Shown are surface temperature (shading), pressure and winds. Bottom: the same storm case, but as simulated with the hurricane prediction model. Shown are surface winds and precipitation on the inner grid of the hurricane model. The vector spacing illustrates the resolution of the two models (250 km for the global model vs. 18 km for the hurricane model).

13 Predictive modelling of potential distribution of plant associations in the Czech Republic Klára Kubošová 1, Ondřej Hájek 2, Milan Chytrý 2, and Miroslav Svoboda 3 1 Research Centre for Environmental Chemistry and Toxicology, Kamenice 126/3, CZ Brno 2 Department of Botany, Masaryk University, Kotlářská 2, CZ Brno, Czech Republic 3 Faculty of Medicine, Masaryk University, Komenského nám. 2, CZ Brno, Czech Republic

14 Charakteristika datového souboru data z České republiky 37 asociací určitý počet fytogeografických snímků-podle společného výskytu druhů vysvětlující proměnné: nadmořská výška, acidita půdy, průměrná teplota (červnová, lednová, roční), srážky, souřadnice geografický informační systém ArcGIS čtverců, 1,5 km 2, průměry hodnot za každý čtverec Cílem studie bylo vytvořit mapky potencionálního rozšíření každé rostlinné asociace v závislosti na parametrech prostředí

15 The locations of the vegetation sampling sites Source dataset: Czech National Phytosociological Database (

16 Classification methods for association of Aphano arvensis-matricarietum chamomillae

17 Srovnání jednotlivých modelů pro vybrané rostlinné asociace Associations GLM accuracy CART accuracy CHAID accuracy MLP accuracy RBF accuracy Setario viridis-fumarietum 87,1 76,50 74,19 65,03 64,38 Euphorbio exiguae-melandrietum noctiflori 85,4 77,50 78,25 64,39 64,15 Vaccinio-Callunetum vulgaris 84,1 79,59 76,53 64,81 66,05 Angelico sylvestris-cirsietum palustris 82,3 66,67 50,00 61,56 62,10 Chaerophyllo hirsuti-filipenduletum ulmariae Echinochloo crus-gali-setarietum pumilae Filipendulo ulmariae-geranietum palustris Aphano arvensis-matricarietum chamomillae Ranunculo bulbosi-arrhenatheretum elatioris 82,2 80,98 50,00 64,41 62,71 79,6 54,28 62,85 59,59 60,96 64,8 62,30 67,20 36,30 53,08 62,4 76,60 68,80 50,00 33,73 57,6 75,40 59,80 45,80 50,38 Poo-Trisetetum flavescentis 56,9 65,00 66,10 41,10 47,85

18 Výsledky I Neuronové sítě (MLP,RBF) Větší predikční síla v případech nesplnění distribučních předpokladů pro regresi a nelineární vztahy Prediktory mohou být jak kontinuální tak spojité Lze spočítat pravděpodobnost výskytu Není vhodná pro malý počet vzorků a nevyvážené kategorie V našem případě nedávala správné výsledky Ordinační techniky CCA Složitější na výpočet Vzdálenost od centroidu Může být velmi zkresleno překryvem asociací V našem případě ordinační osy nevyčerpávaly dostatek variability v datech pro použití této techniky

19 Výsledky II Regrese (GLM a GAM) Lze jednoduše implementovat do GISu Pro každou asociaci regresní rovnice Lze spočítat pravděpodobnost výskytu Regresní techniky dávaly nejlepší výsledky při srovnání s reálným výskytem Předpoklad binomické distribuce závisle proměnné Není vhodná, máme-li velké množství kategoriálních prediktorů Klasifikační stromy (CART and CHAID) Výsledky nejsou kontinuální pravděpodobnosti, závisí na počtu koncových uzlů stromu Větší predikční síla v případech nesplnění distribučních předpokladů pro regresi a nelineární vztahy Prediktory mohou být jak kontinuální tak spojité

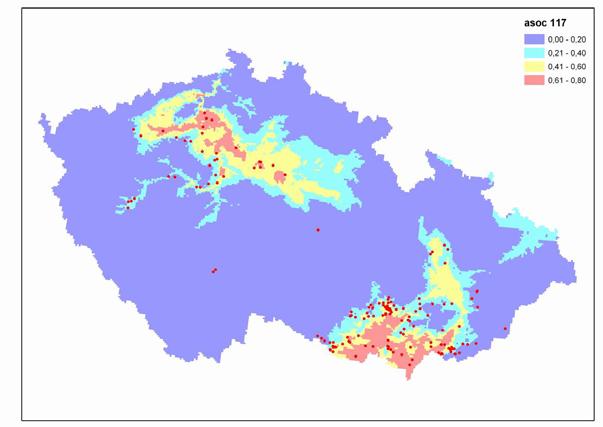

20 Potential distribution maps of Aphano arvensis - Matricarietum chamomillae in the Czech Republic

21 Classification tree CART Classification tree CHAID Regression technique GLM Regression technique GAM

22 Prostorové modelování pozaďových koncentrací PAHs, PCBs, DDX a HCB v půdě na území ČR Kubošová K., Komprda J., Jarkovský J.

23 Prostorové modelování pozaďových koncentrací PAHs, PCBs, DDX a HCB v půdě na území ČR Cíl predikce pozaďových koncentrací v půdě bez hot spots koncentrace zlogaritmovány (Ln) a odstraněny odlehlé hodnoty Použití Random Forests pro regresi a regresních stromů (CART) regresní techniky vhodné pro nelineární vztahy a při větším počtu kategoriálních prediktorů Celkový počet lokalit PAHs 103 lokalit PCBs 200 lokalit DDX 133 lokalit HCB 232 lokalit Prediktory kultura (lesní půda, orná půda, trvalé trav. porosty), typ půdy, organický uhlík, nadmořská výška, vzdálenost od zastavěné plochy, vzdálenost od průmyslu

24 Příspěvek jednotlivých proměnných pro HCB, sumpcbs, sumddx, sumpahs 1,0 Významnost proměnných 0,9 0,8 0,7 Importance 0,6 0,5 0,4 0,3 0,2 0,1 0,0 organicky uhlik vzd_prumysl nadm_vyska1 vzd_zastavene Kultura MKSP HCB 73,7% sumpcb 66,4% sumddx 68% sumpahs 56% Procenta u látek znamenají variabilitu vyčerpanou modelem (RF) pro koncentrace látek za použití daných prediktorů

25 Příspěvek jednotlivých proměnných pro HCB, sumpcbs, sumddx, sumpahs PCB kultura(100),vzdálenost od zastavěné plochy (72), vzdálenost od průmyslu (74) Depozice na jehličnany, otevřené systémy HCB vzdálenost od zastavěné plochy (100), vzdálenost od průmyslu (95) Chem. meziprodukty, spalování DDX kultura (100), organický uhlík (65) Zemědělské aplikace, bioakumulace PAH vzdálenost od průmyslu (100), organický uhlík, MKSP Spalování,?, málo vyčerpané variability Viz. Regresní stromy

26 80 70 Histogram ln PCBs 71 Regresní strom pro PCBs ( n = 186) počet pozorování N=186 N=14 Odlehlé 33 hodnoty 66.5% vyčerpané variability (krosvalidace 61,9% - 69,0%) kategorie ID=2 N=110 Mu=1, Var=1, ID=1 N=186 Mu=1, Var=1, kultura = Trv alé trav.porosty, Orná pùda Lesní půda ID=3 N=76 Mu=2, Var=0, ID=4 N=33 Mu=1, Var=0, průmysl <= 1470, > 1470, ID=5 N=77 Mu=0, Var=1, organický uhlík <= 2, > 2, ID=10 N=66 Mu=1, Var=0, ID=11 N=10 Mu=3, Var=0, = Fluvizem, Glej, Luvizem, Typy půd (MKSP) Hnedozem, Kambizem, nadmořská výška Pararendzina, Pseudoglej, Cernice Mesta, Podzol, Cernozem <= 187, > 187, ID=6 N=28 ID=7 N=49 ID=12 N=4 ID=13 N=62 Mu=1, Var=1, Mu=0, Var=0, Mu=3, Var=0, Mu=1, Var=0, <= 2922, > 2922, ID=8 N=19 ID=9 N=30 Mu=0, Var=1, průmysl Mu=0, Var=0, <= 0, > 0, ID=14 N=18 ID=15 N=44 Mu=1, Var=0, organický uhlík Mu=1, Var=0,560438

27 hot spots Počet lokalit = 186 Median = 4.26, 25%-75% = ( ), 5%-95% = ( ) koncentrace PCBs

28 Regresní strom pro HCB ( n = 223) 100 Histogram ln HCB % vyčerpané variability (krosvalidace 69,9% - 77,5%) počet pozorování N = N = 9 Odlehlé hodnoty 29 ID=1 N= Mu=0, Var=1, organický uhlík kategorie <= 0, > 0, ID=2 N=83 ID=3 N=140 Mu=0, Var=1, Mu=1, Var=0, Vzdálenost od prumyslu <= 1174, > 1174, ID=4 N=42 ID=5 N=41 Mu=0, Var=1, Mu=-0, Var=1, kultura organický uhlík = Orná půda, Trvalé tr. p. = Lesní půda <= 0, > 0, ID=6 N=15 ID=7 N=27 ID=8 N=4 ID=9 N=37 Mu=1, Mu=0, Mu=-1, Mu=-0, Var=0, Var=1, Var=0, Var=1, kultura = Lesní půda = Orná půda, Trvalé trav.porosty ID=10 N=16 ID=11 N=124 Mu=0, Var=0, Mu=1, Var=0, nadmořská výška <= 246, > 246, ID=12 N=22 ID=13 N=102 Mu=0, Var=0, Mu=1, Var=0, nadmořská výška <= 471, > 471, ID=14 N=84 ID=15 N=18 Mu=1, Var=0, Mu=1, Var=0,273442

29 hot spots Počet lokalit = 232 Median = 1.02, 25%-75% = (0-3.5), 5%-95% = (0-9.22) koncentrace HCB

30 Regresní strom pro DDX ( n = 127) Histogram ln DDX 46 počet pozorování N = N=6 Odlehlé hodnoty 61.2% vyčerpané variability (krosvalidace 51,4% - 62,5%) ID=1 N=127 Mu= Var= MKSP kategorie = Fluv izem, Hnedozem, Pseudoglej = Glej, Kambizem, Luv izem, Cernozem ID=2 N=50 ID=3 N=77 Mu= Mu= Var = Var= kultura kultura esní půda, trvalé trav. porosty ID=4 N=7 orná půda ID=5 N=43 lesní půda ID=8 N=9 orná půda, trvalé trav. porosty ID=9 N=68 Mu= Mu= Mu= Mu= Var= Var= Var= Var= v zdálenost od zastav ěné plochy <= 364 m > 364 m ID=6 N=15 ID=7 N=28 nadmořská výška <= 350 m n.m. > 350 m n. m. ID=10 N=31 ID=11 N=37 Mu= Mu = Mu= Mu= Var= Var= Var= Var= nadmořská výška <= 450 m n. m. > 450 m n. m. ID=12 N=17 ID=13 N=20 Mu= Var= Mu= Var=

31 hot spots Počet lokalit = 127 koncentrace DDX Median = 19.8,25%-75% = ( ), 5%-95% = ( )

32 Závěry I. Prediktivní modelování koncentrací Dle modelu je distribuce polutantů závislá na vlastnostech prostředí jako důsledek jejich perzistence Výsledky regresních stromů jsou dobře interpretovatelné a v souladu s teoretickými předpoklady Největší shody mezi predikovanými a reálnými koncentracemi bylo dosaženo u HCB (73,7%) a PCB (69%), které se ukázaly také jako nejstabilnější; mohlo by to naznačovat jejich převažující původ v lokálně ohraničených a bodových zdrojích na rozdíl od PAHs a DDX

33 Závěry II. Nejmenší predikční síla modelu u PAHs je zřejmě způsobena jejich pokračující plošnou emisí, nízkým počtem lokalit (103) nepostihující celý gradient prostředí a nedostatečnými prediktory (možné zlepšení přidáním dalších prediktorů lépe charakterizujícími jejich antropogenní původ- hustota osídlení, plynofikace) Predikce DDx je nejméně stabilní zřejmě v důsledku jejich plošného rozšíření, avšak je zde závislost na kultuře a typu půdy pravděpodobně jako důsledek zemědělských aplikací Všechny modely mohou být zkresleny v důsledku nerovnoměrného vzorkování a nejednotné metodiky, vzniklé především sloučením dat z různých projektů a také dostupnými prediktory
