1 SRBCE VODOVOD, KANALIZACE Zadávací dokumentace stavby TECHNICKÉ SPECIFIKACE A TECHNICKÉ A UŽIVATELSKÉ STANDARDY STAVBY LEGENDA SRBCE VODOVOD, KANALIZACE Členěnní dokumentace a označování standardů: Stavební objekty OZN. Inženýrské objekty IO01 Vodovod V IO02 Kanalizace K IO03 Příjezdová komunikace a zpevněné plochy P Stavební objekty SO04 Oplocení areálu ČS OP SO05 Přípojka NN k ČS NN

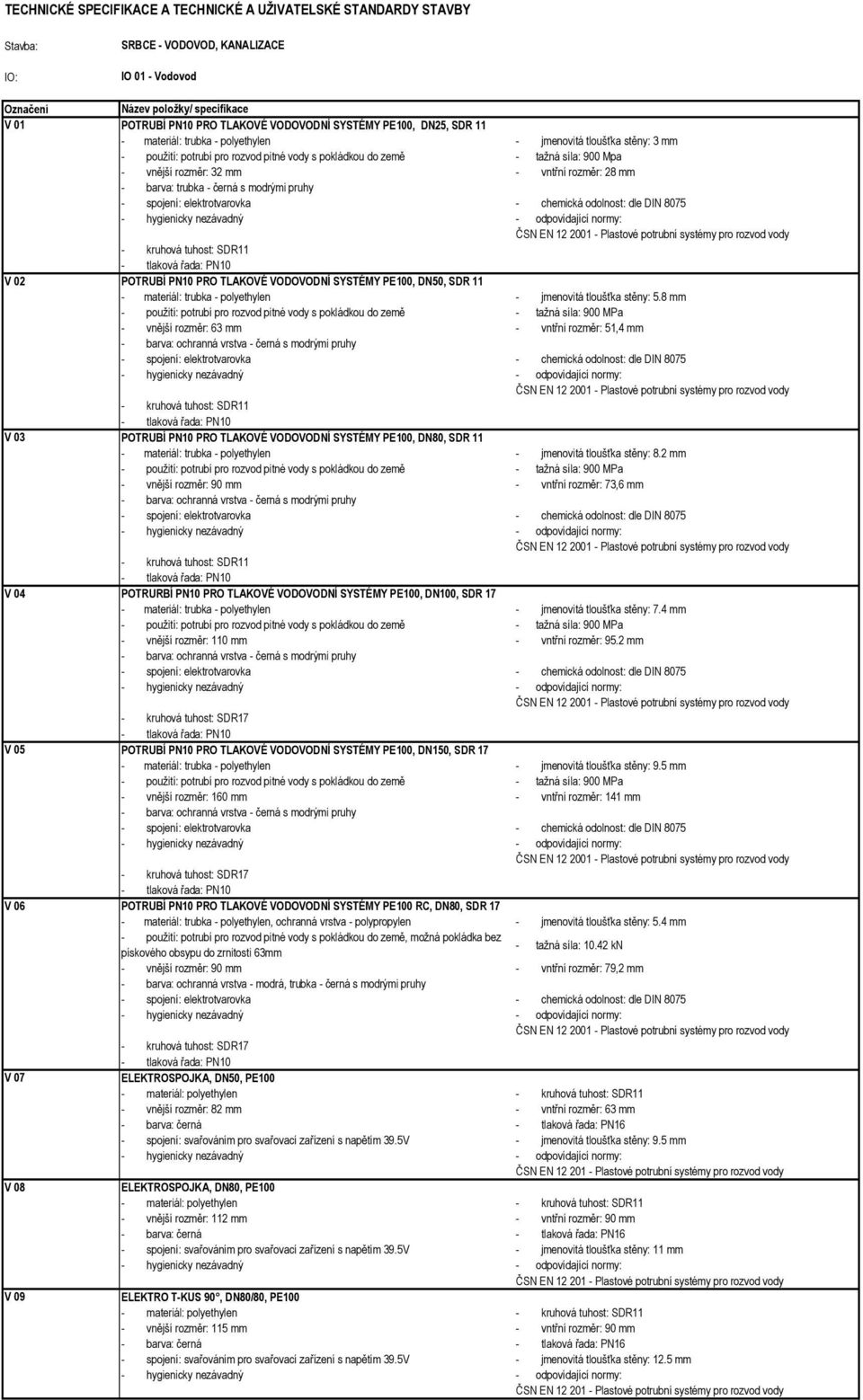

2 SRBCE VODOVOD, KANALIZACE IO 01 Vodovod V 01 POTRUBÍ PN10 PRO TLAKOVÉ VODOVODNÍ SYSTÉMY PE100, DN25, SDR 11 materiál: trubka polyethylen jmenovitá tloušťka stěny: 3 mm použití: potrubí pro rozvod pitné vody s pokládkou do země tažná síla: 900 Mpa vnější rozměr: 32 mm vntřní rozměr: 28 mm barva: trubka černá s modrými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy pro rozvod vody kruhová tuhost: SDR11 tlaková řada: PN10 V 02 POTRUBÍ PN10 PRO TLAKOVÉ VODOVODNÍ SYSTÉMY PE100, DN50, SDR 11 materiál: trubka polyethylen jmenovitá tloušťka stěny: 5.8 mm použití: potrubí pro rozvod pitné vody s pokládkou do země tažná síla: 900 MPa vnější rozměr: 63 mm vntřní rozměr: 51,4 mm barva: ochranná vrstva černá s modrými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy pro rozvod vody kruhová tuhost: SDR11 tlaková řada: PN10 V 03 POTRUBÍ PN10 PRO TLAKOVÉ VODOVODNÍ SYSTÉMY PE100, DN80, SDR 11 materiál: trubka polyethylen jmenovitá tloušťka stěny: 8.2 mm použití: potrubí pro rozvod pitné vody s pokládkou do země tažná síla: 900 MPa vnější rozměr: 90 mm vntřní rozměr: 73,6 mm barva: ochranná vrstva černá s modrými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy pro rozvod vody kruhová tuhost: SDR11 tlaková řada: PN10 V 04 POTRURBÍ PN10 PRO TLAKOVÉ VODOVODNÍ SYSTÉMY PE100, DN100, SDR 17 materiál: trubka polyethylen jmenovitá tloušťka stěny: 7.4 mm použití: potrubí pro rozvod pitné vody s pokládkou do země tažná síla: 900 MPa vnější rozměr: 110 mm vntřní rozměr: 95.2 mm barva: ochranná vrstva černá s modrými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy pro rozvod vody kruhová tuhost: SDR17 tlaková řada: PN10 V 05 POTRUBÍ PN10 PRO TLAKOVÉ VODOVODNÍ SYSTÉMY PE100, DN150, SDR 17 materiál: trubka polyethylen jmenovitá tloušťka stěny: 9.5 mm použití: potrubí pro rozvod pitné vody s pokládkou do země tažná síla: 900 MPa vnější rozměr: 160 mm vntřní rozměr: 141 mm barva: ochranná vrstva černá s modrými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy pro rozvod vody kruhová tuhost: SDR17 tlaková řada: PN10 V 06 POTRUBÍ PN10 PRO TLAKOVÉ VODOVODNÍ SYSTÉMY PE100 RC, DN80, SDR 17 materiál: trubka polyethylen, ochranná vrstva polypropylen jmenovitá tloušťka stěny: 5.4 mm použití: potrubí pro rozvod pitné vody s pokládkou do země, možná pokládka bez pískového obsypu do zrnitosti 63mm tažná síla: kn vnější rozměr: 90 mm vntřní rozměr: 79,2 mm barva: ochranná vrstva modrá, trubka černá s modrými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy pro rozvod vody kruhová tuhost: SDR17 tlaková řada: PN10 V 07 ELEKTROSPOJKA, DN50, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 82 mm vntřní rozměr: 63 mm tlaková řada: PN16 spojení: svařováním pro svařovací zařízení s napětím 39.5V jmenovitá tloušťka stěny: 9.5 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 08 ELEKTROSPOJKA, DN80, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 112 mm vntřní rozměr: 90 mm tlaková řada: PN16 spojení: svařováním pro svařovací zařízení s napětím 39.5V jmenovitá tloušťka stěny: 11 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 09 ELEKTRO TKUS 90, DN80/80, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 115 mm vntřní rozměr: 90 mm tlaková řada: PN16 spojení: svařováním pro svařovací zařízení s napětím 39.5V jmenovitá tloušťka stěny: 12.5 mm ČSN EN Plastové potrubní systémy pro rozvod vody

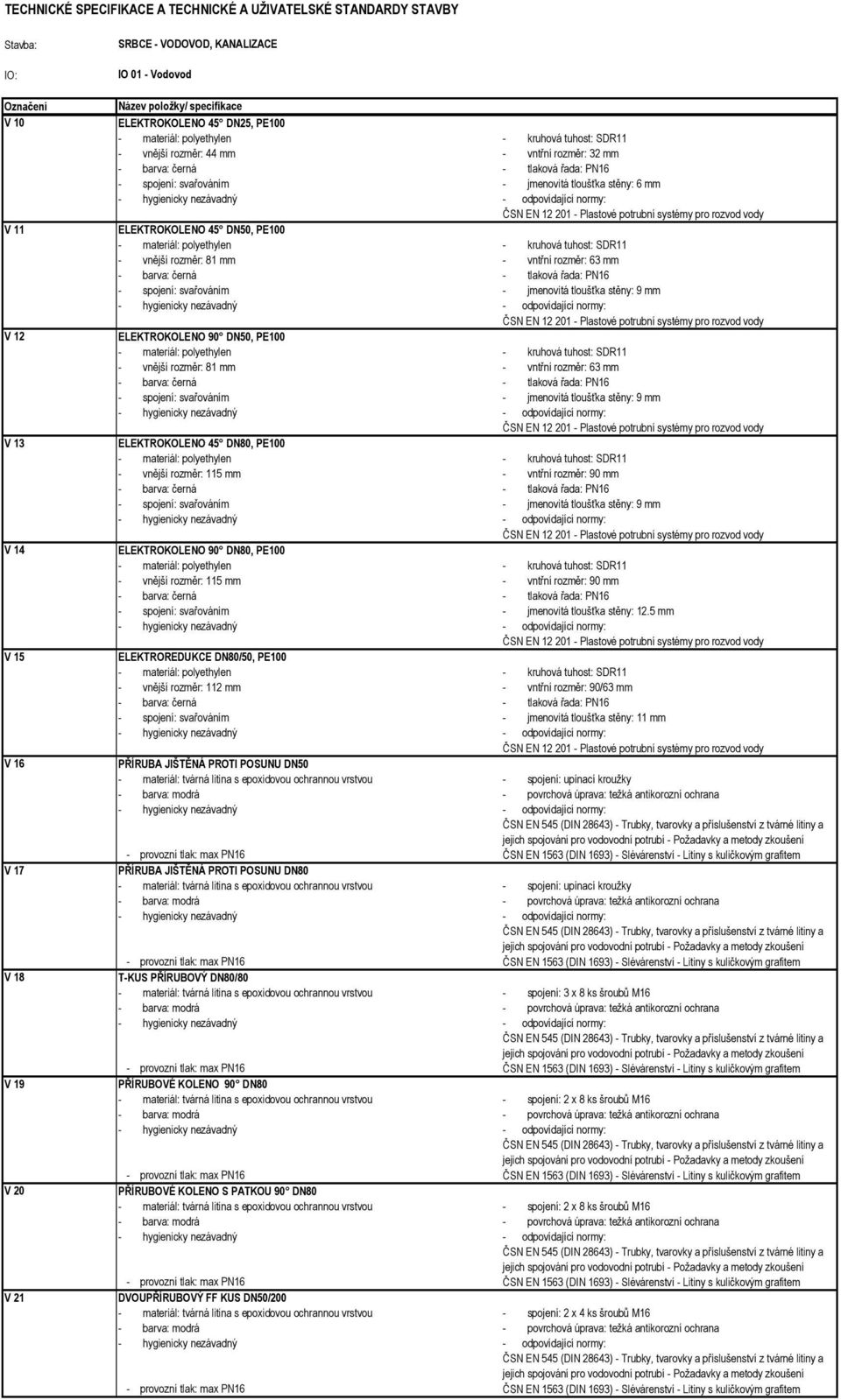

3 SRBCE VODOVOD, KANALIZACE IO 01 Vodovod V POTRUBÍ ELEKTROKOLENO PN10 PRO 45 TLAKOVÉ DN25, PE100 VODOVODNÍ SYSTÉMY PE100, DN25, SDR 11 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 44 mm vntřní rozměr: 32 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 6 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 11 ELEKTROKOLENO 45 DN50, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 81 mm vntřní rozměr: 63 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 9 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 12 ELEKTROKOLENO 90 DN50, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 81 mm vntřní rozměr: 63 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 9 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 13 ELEKTROKOLENO 45 DN80, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 115 mm vntřní rozměr: 90 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 9 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 14 ELEKTROKOLENO 90 DN80, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 115 mm vntřní rozměr: 90 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 12.5 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 15 ELEKTROREDUKCE DN80/50, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 112 mm vntřní rozměr: 90/63 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 11 mm ČSN EN Plastové potrubní systémy pro rozvod vody V 16 PŘÍRUBA JIŠTĚNÁ PROTI POSUNU DN50 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: upínací kroužky ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení V 17 PŘÍRUBA JIŠTĚNÁ PROTI POSUNU DN80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: upínací kroužky ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení V 18 TKUS PŘÍRUBOVÝ DN80/80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 3 x 8 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení V 19 PŘÍRUBOVÉ KOLENO 90 DN80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 8 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení V 20 PŘÍRUBOVÉ KOLENO S PATKOU 90 DN80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 8 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení V 21 DVOUPŘÍRUBOVÝ FF KUS DN50/200 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 4 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení

4 SRBCE VODOVOD, KANALIZACE IO 01 Vodovod V POTRUBÍ DVOUPŘÍRUBOVÝ PN10 PRO FF TLAKOVÉ KUS DN50/300 VODOVODNÍ SYSTÉMY PE100, DN25, SDR 11 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 4 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení V 23 PŘÍRUBOVÝ PŘECHOD FFR KUS DN80/50 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení V 24 ŠOUPÁTKO "A" S PŘÍRUBAMI KRÁTKÉ DN80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 8 ks šroubů M16 ČSN EN 1171 (DIN 3202) Průmyslové armatury litinová šoupátka V 25 ŠOUPÁTKO "A" S PŘÍRUBAMI KRÁTKÉ DN50 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 4 ks šroubů M16 ČSN EN 1171 (DIN 3202) Průmyslové armatury litinová šoupátka V 26 PODZEMNÍ HYDRANT FTJA DN80/1.5m č.k242 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 8 ks šroubů M16 ČSN EN Podzemní požární hydranty V 27 HYDRANT NADZEMNÍ DN80/1.5m materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 8 ks šroubů M16 ČSN EN Nadzemní požární hydranty V 28 LAPAČ NEČISTOT DN 50 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 4 ks šroubů M16 ČSN EN Průmyslové armatury V 29 ZAVZDUŠŇOVACÍ A ODVZDUŠŇOVACÍ SOUPRAVA DN 80/1.25m materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 8 ks šroubů M16 ČSN EN Průmyslové armatury V 30 VENTIL PRO REDUKCI TLAKU HAWIDO DN 50 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 4 ks šroubů M16 ČSN EN Průmyslové armatury V 31 MONTÁŽNÍ VLOŽKA DN 50 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 4 ks šroubů M16 ČSN EN Průmyslové armatury V 32 ULIČNÍ POKLOP TUHÝ PRO ŠOUPÁTKA materiál: šedá litina povrchová úprava: bitumen V 33 ULIČNÍ POKLOP TUHÝ PRO PODZEMNÍ HYDRANTY materiál: šedá litina povrchová úprava: bitumen V 34 ULIČNÍ POKLOP TUHÝ VENTILOVÝ materiál: šedá litina povrchová úprava: bitumen V 35 PODKLADOVÁ DESKA UNIVERZÁL. PRO ŠOUPÁTKOVÉ POKLOPY materiál: plast V 36 PODKLADOVÁ DESKA UNIVERZÁL. PRO POKLOPY PODZEMNÍCH HYDRANTŮ materiál: plast V 37 ZEMNÍ SOUPRAVA TELESKOPICKÁ PRO ŠOUPĚ DN 80 DL. 1,3 1,5 m materiál: polyethylen, pozink, šedá litina, modrá V 38 ZEMNÍ SOUPRAVA TELESKOPICKÁ PRO ARMATURY DOMOVNÍCH PŘÍPOJEK 1" DL. 1,3 1,5 m materiál: polyethylen, pozink, šedá litina, modrá

5 SRBCE VODOVOD, KANALIZACE IO 01 Vodovod V POTRUBÍ TVAROVKA PN10 ISO PRO KOLENO TLAKOVÉ 90 S VODOVODNÍ VNĚJŠÍM ZÁVITEM SYSTÉMY 1" PE100, DN25, SDR 11 materiál: tvárná litina s epoxidovou ochrannou vrstvou závitovým a násuvným spojením ČSN EN Průmyslové armatury V 40 TVAROVKA ISO S VNĚJŠÍM ZÁVITEM 1" materiál: tvárná litina s epoxidovou ochrannou vrstvou závitovým a násuvným spojením ČSN EN Průmyslové armatury V 41 NAVRTÁVACÍ PAS HAWEX PRO PE POTRUBÍ D63/1" materiál: tvárná litina s epoxidovou ochrannou vrstvou závitovým a násuvným spojením ČSN EN Průmyslové armatury V 42 NAVRTÁVACÍ PAS HAWEX PRO PE POTRUBÍ D90/1" materiál: tvárná litina s epoxidovou ochrannou vrstvou závitovým a násuvným spojením ČSN EN Průmyslové armatury V 43 RUČNÍ KOLO PRO ŠOUPÁTKO DN 80 materiál: šedá litina s epoxidovou ochrannou vrstvou barva: modrá V 44 PLOCHÉ TĚSNĚNÍ S OCELOVOU VLOŽKOU DN 80 materiál: ocel, kaučuk V 45 PLOCHÉ TĚSNĚNÍ S OCELOVOU VLOŽKOU DN 50 materiál: ocel, kaučuk V 46 ŠROUBY S MATICÍ NEREZ A2 M 16/70 materiál: ušlechtilá ocel barva: stříbrná V 47 PODLOŽKA NEREZ M 16 materiál: ušlechtilá ocel barva: stříbrná V 48 MONTÁŽNÍ SPRAY PRO TRUBKY Z UMĚLÉ HMOTY materiál: silikon, ředidla V 49 TUK PRO ARMATURY materiál: mazací tuk V 50 UNIVERZÁLNÍ HYDRANTOVÝ KLÍČ master materiál: hliník barva: stříbrná V 51 UZAVÍRACÍ KLÍČ PRO ŠOUPÁTKA A PODZEMNÍ HYDRANTY materiál: ocel V 52 UZAVÍRACÍ KLÍČ PRO ARMATURY DOMOVNÍCH PŘÍPOJEK materiál: ocel V 53 GUMOVÉ MANŽETY NA UTĚSNĚNÍ ČELA CHRÁNIČKY D 160/90 materiál: syntetický kaučuk V 54 GUMOVÉ MANŽETY NA UTĚSNĚNÍ ČELA CHRÁNIČKY D 110/63 materiál: syntetický kaučuk V 55 GUMOVÉ MANŽETY NA UTĚSNĚNÍ ČELA CHRÁNIČKY D 63/32 materiál: syntetický kaučuk V 56 KLUZNÁ OBJÍMKA pro vtažení potrubí D90 do chráničky D160 materiál: plast barva: bílá V 57 KLUZNÁ OBJÍMKA pro vtažení potrubí D63 do chráničky D110 materiál: plast barva: bílá V 58 KLUZNÁ OBJÍMKA pro vtažení potrubí D32 do chráničky D63 materiál: plast barva: bílá V 59 ORIENTAČNÍ TABULKA NA SLOUPEK DLE ČSN S NÁPISEM VODA materiál: plast barva: modrá V 60 ORIENTAČNÍ TABULKA NA PLOTY A ZDI DLE ČSN S NÁPISEM VODA materiál: plast barva: modrá V 61 ORIENTAČNÍ SLOUPEK PE/ocel materiál: plast, ocel barva: modrobílá V 62 PATKA PLOTOVÁ K ORIENTAČNÍMU SLOUPKU materiál: beton rozměr: 250x250x290 mm V 63 ŠACHTOVÁ SKRUŽ PREFABRIKOVANÁ 100/100/9 materiál: vodotěsný beton C 40/50 vnitřní průměr: 1000 mm stavební výška: 1000 mm barva: beton síla stěny: 90 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavbního dílce při 50 ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda nasákoavost Aw <= 6,0 % hm. V 64 Signalizační vodič Cu izolovaný 2,5 mm2 Vodič silový pevné uložení z Cu izolovaný 2,5 mm2

6 SRBCE VODOVOD, KANALIZACE IO 01 Vodovod V POTRUBÍ VÝSTRAŽNÁ PN10 FÓLIE PRO MODRÉ TLAKOVÉ BARVY VODOVODNÍ SYSTÉMY PE100, DN25, SDR 11 použití: výstražná páska pro označení vodovodu pro uložení do země barva: modrá šíře: min. 50 mm s přesahem na obě strany od vnějších okrajů chráněného vedení technické infrastruktury materiál: polyethylen tloušťka: 90 um ČSN Výstražné fólie k identifikaci podzemních vedení technického vybavení V 66 VODOMĚRNÁ ŠACHTA PLASTOVÁ K OBETONOVÁNÍ VČETNĚ VSTUPNÍHO KOMÍNKU 600x600x500 mm A HLINÍKOVÉHO ŽEBŘÍKU materiál : polypropylen, hliník, ocel stavební výška šachty: 1900 mm barva: bílá stavební výška vstupní komín: 500 mm vnější rozměry: 3200 mm x 1400 mm ČSN Zkoušky vodotěsnosti vodárenských a kanalizačních nádrží vnitřní rozměry: 3000 mm x 1200 mm x 1600 mm V 67 Poklop 60/60 cm PRO ZATÍŽENÍ A15 rozměr: 60x60 cm uzamykatelný materiál: ocel ČSN EN 124 Poklopy a vtokové mříže pro dopravní plochy Konstrukční zásady, zkoušení, označování, řízení jakosti V 68 IZOLACE PROTI ZEMNÍ VLHKOSTI IPA 400H PE S40 materiál: asfalt V 69 PÁSKA teplem smrštitelná páska pro izolaci přípojnic V 70 IZOLAČNÍ PÁSKA 25mm/5m SAMOVULKANIZAČNÍ, SMRŠŤOVACÍ V 71 ŽLAB KABELOVÝ PK 2 SE ZÁMKY A POKLOPEM ŽLABU materiál: beton vnitřní rozměr: 150 x 130 mm použití: pro krytí kabelů stavební výška: 230 mm barva: beton síla stěny: 40 mm spojení: zámek ČSN EN Betonové prefabrikáty Prostorové prvky pro inženýrské sítě V 72 SVORKA elektrikářská pro signalizační vodič 2,5 mm barva: šedá, oranžová

7 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace K 01 KANALIZAČNÍ ŠACHTOVÁ SKRUŽ PREFABRIKOVANÁ 100/25/9 VČETNĚ POPLASTOVANÝCH OCELOVÝCH STUPADEL materiál: vodotěsný beton C 40/50 vnitřní průměr: 1000 mm stavební výška: 250 mm barva: beton síla stěny: 90 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém zatížení 2kN trvalé prohnutí max 1 mm ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda únosnost zabudovaných stupadel vytržení odolnost proti 5 kn vytahovací síly K 02 KANALIZAČNÍ ŠACHTOVÁ SKRUŽ PREFABRIKOVANÁ 100/50/9 VČETNĚ POPLASTOVANÝCH OCELOVÝCH STUPADEL materiál: vodotěsný beton C 40/50 vnitřní průměr: 1000 mm stavební výška: 500 mm barva: beton síla stěny: 90 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém zatížení 2kN trvalé prohnutí max 1 mm ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda únosnost zabudovaných stupadel vytržení odolnost proti 5 kn vytahovací síly K 03 KANALIZAČNÍ ŠACHTOVÁ SKRUŽ PREFABRIKOVANÁ 100/100/9 VČETNĚ POPLASTOVANÝCH OCELOVÝCH STUPADEL materiál: vodotěsný beton C 40/50 vnitřní průměr: 1000 mm stavební výška: 1000 mm barva: beton síla stěny: 90 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém zatížení 2kN trvalé prohnutí max 1 mm ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda únosnost zabudovaných stupadel vytržení odolnost proti 5 kn vytahovací síly K 04 KANALIZAČNÍ ŠACHTOVÁ SKRUŽ PREFABRIKOVANÁ 150/100/14 materiál: vodotěsný beton C 40/50 vnitřní průměr: 1500 mm stavební výška: 1000 mm barva: beton síla stěny: 140 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda K 05 KANALIZAČNÍ ŠACHTOVÁ A STUDNIČNÍ SKRUŽ PREFABRIKOVANÁ 100/100/9.7 materiál: vodotěsný beton C 40/50 vnitřní průměr: 1000 mm stavební výška: 1000 mm barva: beton síla stěny: 97 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda

8 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace K KANALIZAČNÍ ŠACHTOVÁ ŠACHTOVÉ DNO SKRUŽ PREFABRIKOVANÉ PREFABRIKOVANÁ 100/60V 100/25/9 max40 VČETNĚ POPLASTOVANÝCH OCELOVÝCH STUPADEL materiál: vodotěsný beton C 40/50, PVC vnitřní průměr: 1000 mm stavební výška: 800 mm barva: beton, červenohnědá síla stěny: 150 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 půlžlábek plastový z PVC, přívod i vývod dude opatřen vložkami pro napojení potrubí z PVC ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda zatížení 2kN trvalé prohnutí max 1 mm únosnost zabudovaných stupadel vytržení odolnost proti 5 kn K 07 ŠACHTOVÝ KÓNUS PREFABRIKOVANÝ 10063/58/9 S KAPSOVÝM STUPADLEM materiál: vodotěsný beton C 40/50 vnitřní průměr: 1000/625 mm stavební výška: 600 mm barva: beton síla stěny: 90 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost ve vrcholovém tlaku Fn,min >= 400 kn únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda zatížení 2kN trvalé prohnutí max 1 mm únosnost zabudovaných stupadel vytržení odolnost proti 5 kn K 08 KANALIZAČNÍ ŠACHTOVÁ ZÁKRYTOVÁ DESKA PREFABRIKOVANÁ 10063/17/9 materiál: vodotěsný beton C 40/50 vnitřní průměr: 1000/625 mm stavební výška: 180 mm barva: beton síla stěny: 120 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost ve vrcholovém tlaku Fn,min >= 400 kn ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém K 09 KANALIZAČNÍ ŠACHTOVÝ VYROVNÁVACÍ PRSTNEC PREFABRIKOVANÝ 63/6 materiál: vodotěsný beton C 40/50 vnitřní průměr: 625 mm stavební výška: 60 mm barva: beton síla stěny: 120 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu únosnost ve vrcholovém tlaku Fn,min >= 400 kn nasákoavost Aw <= 6,0 % hm. ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda K 10 KANALIZAČNÍ ŠACHTOVÝ VYROVNÁVACÍ PRSTNEC PREFABRIKOVANÝ 63/8 materiál: vodotěsný beton C 40/50 vnitřní průměr: 625 mm stavební výška: 80 mm barva: beton síla stěny: 120 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu únosnost ve vrcholovém tlaku Fn,min >= 400 kn nasákoavost Aw <= 6,0 % hm. ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda K 11 KANALIZAČNÍ ŠACHTOVÝ VYROVNÁVACÍ PRSTNEC PREFABRIKOVANÝ 63/10 materiál: vodotěsný beton C 40/50 vnitřní průměr: 625 mm stavební výška: 100 mm barva: beton síla stěny: 120 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu únosnost ve vrcholovém tlaku Fn,min >= 400 kn nasákoavost Aw <= 6,0 % hm. ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda

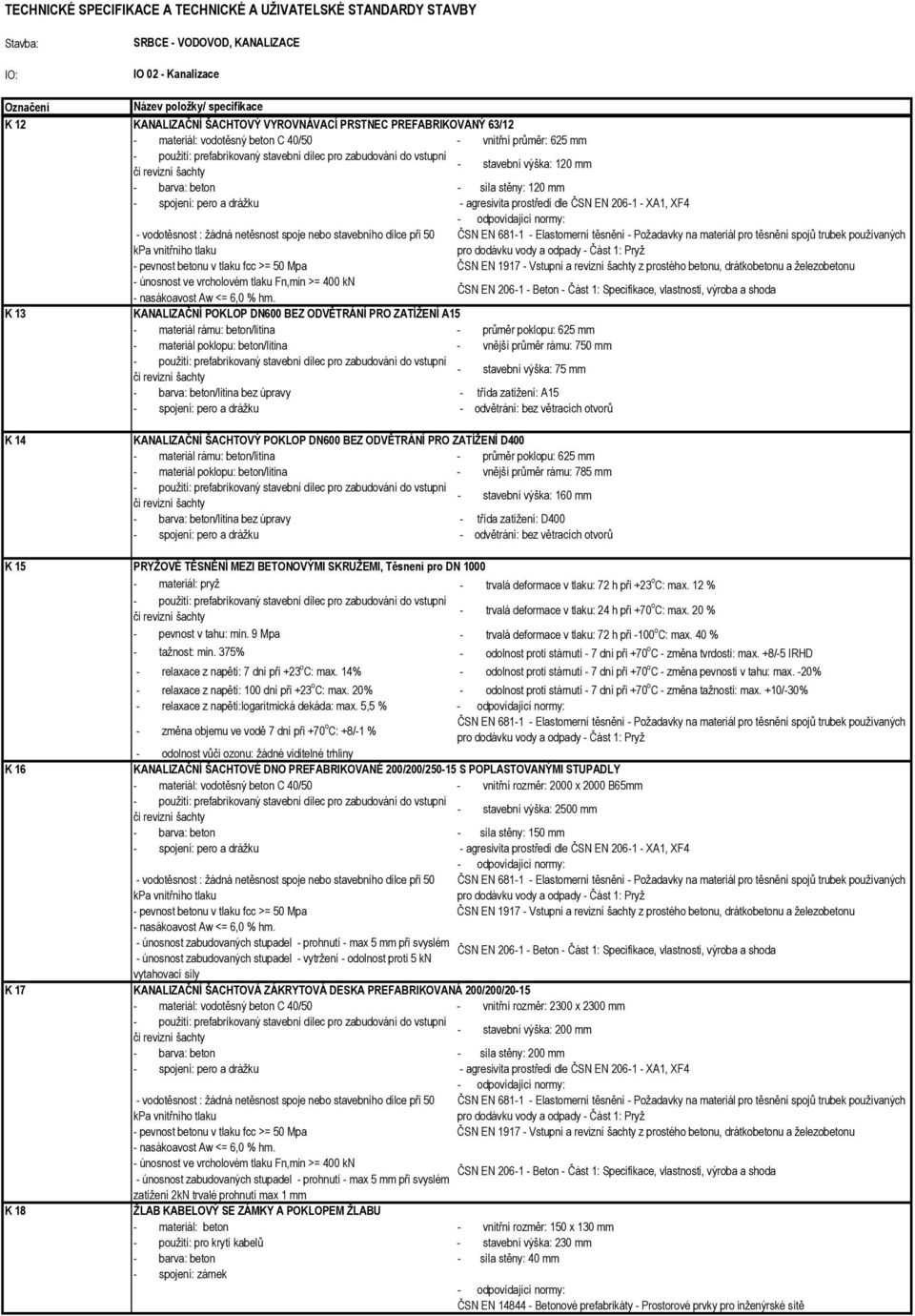

9 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace K KANALIZAČNÍ ŠACHTOVÁ ŠACHTOVÝ VYROVNÁVACÍ SKRUŽ PREFABRIKOVANÁ PRSTNEC PREFABRIKOVANÝ 100/25/9 VČETNĚ POPLASTOVANÝCH 63/12 OCELOVÝCH STUPADEL materiál: vodotěsný beton C 40/50 vnitřní průměr: 625 mm stavební výška: 120 mm barva: beton síla stěny: 120 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu únosnost ve vrcholovém tlaku Fn,min >= 400 kn nasákoavost Aw <= 6,0 % hm. ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda K 13 KANALIZAČNÍ POKLOP DN600 BEZ ODVĚTRÁNÍ PRO ZATÍŽENÍ A15 materiál rámu: beton/litina průměr poklopu: 625 mm materiál poklopu: beton/litina vnější průměr rámu: 750 mm stavební výška: 75 mm barva: beton/litina bez úpravy třída zatížení: A15 spojení: pero a drážku odvětrání: bez větracích otvorů K 14 KANALIZAČNÍ ŠACHTOVÝ POKLOP DN600 BEZ ODVĚTRÁNÍ PRO ZATÍŽENÍ D400 materiál rámu: beton/litina průměr poklopu: 625 mm materiál poklopu: beton/litina vnější průměr rámu: 785 mm stavební výška: 160 mm barva: beton/litina bez úpravy třída zatížení: D400 spojení: pero a drážku odvětrání: bez větracích otvorů K 15 PRYŽOVÉ TĚSNĚNÍ MEZI BETONOVÝMI SKRUŽEMI, Těsnení pro DN 1000 materiál: pryž trvalá deformace v tlaku: 72 h při +23 o C: max. 12 % trvalá deformace v tlaku: 24 h při +70 o C: max. 20 % pevnost v tahu: min. 9 Mpa trvalá deformace v tlaku: 72 h při 100 o C: max. 40 % tažnost: min. 375% odolnost proti stárnutí 7 dní při +70 o C změna tvrdosti: max. +8/5 IRHD relaxace z napětí: 7 dní při +23 o C: max. 14% odolnost proti stárnutí 7 dní při +70 o C změna pevnosti v tahu: max. 20% relaxace z napětí: 100 dní při +23 o C: max. 20% odolnost proti stárnutí 7 dní při +70 o C změna tažnosti: max. +10/30% relaxace z napětí:logaritmická dekáda: max. 5,5 % změna objemu ve vodě 7 dní při +70 o C: +8/1 % ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž odolnost vůči ozonu: žádné viditelné trhliny K 16 KANALIZAČNÍ ŠACHTOVÉ DNO PREFABRIKOVANÉ 200/200/25015 S POPLASTOVANÝMI STUPADLY materiál: vodotěsný beton C 40/50 vnitřní rozměr: 2000 x 2000 B65mm stavební výška: 2500 mm barva: beton síla stěny: 150 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda únosnost zabudovaných stupadel vytržení odolnost proti 5 kn vytahovací síly K 17 KANALIZAČNÍ ŠACHTOVÁ ZÁKRYTOVÁ DESKA PREFABRIKOVANÁ 200/200/2015 materiál: vodotěsný beton C 40/50 vnitřní rozměr: 2300 x 2300 mm stavební výška: 200 mm barva: beton síla stěny: 200 mm spojení: pero a drážku agresivita prostředí dle ČSN EN 2061 XA1, XF4 vodotěsnost : žádná netěsnost spoje nebo stavebního dílce při 50 ČSN EN 6811 Elastomerní těsnění Požadavky na materiál pro těsnění spojů trubek používaných pro dodávku vody a odpady Část 1: Pryž pevnost betonu v tlaku fcc >= 50 Mpa ČSN EN 1917 Vstupní a revizní šachty z prostého betonu, drátkobetonu a železobetonu nasákoavost Aw <= 6,0 % hm. únosnost ve vrcholovém tlaku Fn,min >= 400 kn ČSN EN 2061 Beton Část 1: Specifikace, vlastnosti, výroba a shoda únosnost zabudovaných stupadel prohnutí max 5 mm při svyslém zatížení 2kN trvalé prohnutí max 1 mm K 18 ŽLAB KABELOVÝ SE ZÁMKY A POKLOPEM ŽLABU materiál: beton vnitřní rozměr: 150 x 130 mm použití: pro krytí kabelů stavební výška: 230 mm barva: beton síla stěny: 40 mm spojení: zámek ČSN EN Betonové prefabrikáty Prostorové prvky pro inženýrské sítě

10 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace K KANALIZAČNÍ POTRUBÍ PN10 ŠACHTOVÁ PRO TLAKOVÉ SKRUŽ SYSTÉMY PREFABRIKOVANÁ PE100 RC, DN80, 100/25/9 SDR VČETNĚ 17 POPLASTOVANÝCH OCELOVÝCH STUPADEL materiál: trubka polyethylen, ochranná vrstva polypropylen jmenovitá tloušťka stěny: 5.4 mm použití: potrubí pro tlakovou kanalizaci vody s pokládkou do země, možná pokládka bez pískového obsypu do zrnitosti 63mm tažná síla: kn vnější rozměr: 90 mm vntřní rozměr: 79,2 mm barva: ochranná vrstva hnědá, trubka černá s hnědými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy uložené v zemi i nad zemí, pro tlakové rozvody vody kruhová tuhost: SDR17 tlaková řada: PN10 K 20 POTRUBÍ PN10 PRO TLAKOVÉ SYSTÉMY PE100, DN150, SDR 17 materiál: trubka polyethylen jmenovitá tloušťka stěny: 9.5 mm použití: potrubí pro tlakovou kanalizaci s pokládkou do země tažná síla: 900 MPa vnější rozměr: 160 mm vntřní rozměr: 141 mm barva: ochranná vrstva černá s hnědými pruhy spojení: elektrotvarovka chemická odolnost: dle DIN 8075 ČSN EN Plastové potrubní systémy uložené v zemi i nad zemí, pro tlakové rozvody vody pro všeobecné účely, kanalizační přípojky a stokové sítě Polyethylen (PE). kruhová tuhost: SDR17 tlaková řada: PN10 K 21 ELEKTROSPOJKA, DN80, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 112 mm vntřní rozměr: 90 mm tlaková řada: PN16 spojení: svařováním pro svařovací zařízení s napětím 39.5V jmenovitá tloušťka stěny: 11 mm ČSN EN Plastové potrubní systémy pro rozvod vody K 22 ELEKTROKOLENO 45 DN80, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 115 mm vntřní rozměr: 90 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 9 mm ČSN EN Plastové potrubní systémy pro rozvod vody K 23 ELEKTROKOLENO 90 DN80, PE100 materiál: polyethylen kruhová tuhost: SDR11 vnější rozměr: 115 mm vntřní rozměr: 90 mm tlaková řada: PN16 spojení: svařováním jmenovitá tloušťka stěny: 12.5 mm ČSN EN Plastové potrubní systémy pro rozvod vody K 24 KANALIZAČNÍ POTRUBÍ JMENOVITÉ SVĚTLOSTI 150 MM A KRUHOVÉ TUHOSTI SN8 použití: trubní vedení stokového systému materiál: PVC s kompaktní stěnou vnější průměr: 160 mm těsnící kroužek ze syntetického kaučuku vnitřní průměr: mm tloušťka stěny trouby: 4,7 mm barva: červenohnědá Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 pro trubky, tvarovky a systém kn/m 2 K 25 KANALIZAČNÍ POTRUBÍ JMENOVITÉ SVĚTLOSTI 200 MM A KRUHOVÉ TUHOSTI SN8 použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 200 mm vnitřní průměr: 188,2 mm barva: červenohnědá tloušťka stěny trouby: 5,9 mm materiál: PVC s kompaktní stěnou K 26 Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 kn/m 2 KANALIZAČNÍ POTRUBÍ JMENOVITÉ SVĚTLOSTI 250 MM A KRUHOVÉ TUHOSTI SN8 použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 250 mm vnitřní průměr: 237,6 mm barva: červenohnědá tloušťka stěny trouby: 6,2 mm materiál: PVC s kompaktní stěnou Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 kn/m 2 ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém

11 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace K K 28 K 29 K 30 KANALIZAČNÍ ŠACHTOVÁ POTRUBÍ JMENOVITÉ SKRUŽ PREFABRIKOVANÁ SVĚTLOSTI 300 MM 100/25/9 A KRUHOVÉ VČETNĚ TUHOSTI POPLASTOVANÝCH SN8 OCELOVÝCH STUPADEL použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 315 mm vnitřní průměr: 296,6 mm barva: červenohnědá tloušťka stěny trouby: 9,2 mm materiál: PVC s kompaktní stěnou Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 pro trubky, tvarovky a systém kn/m 2 TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 150 MM A KRUHOVÉ TUHOSTI SN8 KOLENO 45 o použití: trubní vedení stokového systému materiál: PVC s strukturovanou stěnou vnější průměr: 160 mm těsnící kroužek ze syntetického kaučuku vnitřní průměr: 152 mm tloušťka stěny trouby: 4 mm barva: červenohnědá Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 kn/m 2 ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Potrubní systémy se strukturovanou stěnou z neměkčeného polyvinylchloridu (PVCU), polypropylenu (PP) a polyethylenu (PE) Část 2: Specifikace pro trubky a tvarovky s hladkým vnitřním a vnějším povrchem a pro systém, typ A TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 150 MM A KRUHOVÉ TUHOSTI SN8 KOLENO použití: trubní vedení stokového systému materiál: PVC s strukturovanou stěnou vnější průměr: 160 mm těsnící kroužek ze syntetického kaučuku vnitřní průměr: 152 mm tloušťka stěny trouby: 4 mm barva: červenohnědá Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 kn/m 2 ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Potrubní systémy se strukturovanou stěnou z neměkčeného polyvinylchloridu (PVCU), polypropylenu (PP) a polyethylenu (PE) Část 2: Specifikace pro trubky a tvarovky s hladkým vnitřním a vnějším povrchem a pro systém, typ A TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 200 MM A KRUHOVÉ TUHOSTI SN8 KOLENO 45 o použití: trubní vedení stokového systému materiál: PVC s strukturovanou stěnou vnější průměr: 210 mm těsnící kroužek ze syntetického kaučuku vnitřní průměr: mm tloušťka stěny trouby: 4,9 mm barva: červenohnědá Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 kn/m 2 ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Potrubní systémy se strukturovanou stěnou z neměkčeného polyvinylchloridu (PVCU), polypropylenu (PP) a polyethylenu (PE) Část 2: Specifikace pro trubky a tvarovky s hladkým vnitřním a vnějším povrchem a pro systém, typ A K 31 TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 200 MM A KRUHOVÉ TUHOSTI SN8 KOLENO 87 o 30 použití: trubní vedení stokového systému materiál: PVC s strukturovanou stěnou vnější průměr: 210 mm těsnící kroužek ze syntetického kaučuku vnitřní průměr: mm tloušťka stěny trouby: 4,9 mm barva: červenohnědá K 32 K 33 K 34 Sturčný popis: Hladké potrubí PVC s plnou stěnou a hladkým kroužek z elastomeru. Kruhová tuhost dle ČSN EN ISO 9969 je 8 kn/m 2 ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Potrubní systémy se strukturovanou stěnou z neměkčeného polyvinylchloridu (PVCU), polypropylenu (PP) a polyethylenu (PE) Část 2: Specifikace pro trubky a tvarovky s hladkým vnitřním a vnějším povrchem a pro systém, typ A TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 150/150 MM A KRUHOVÉ TUHOSTI SN8 ODBOČKA JEDNODUCHÁ 45 o použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 160/160 mm vnitřní průměr: 100/100 mm barva: červenohnědá tloušťka stěny trouby: 4/4 mm materiál: PVC s kompaktní stěnou Sturčný popis: Hladká tvarovka z PVC s plnou stěnou a hladkým kroužek z elastomeru. ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 250/150 MM A KRUHOVÉ TUHOSTI SN8 ODBOČKA JEDNODUCHÁ 45 o použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 250/160 mm vnitřní průměr: 237.6/152 mm barva: červenohnědá tloušťka stěny trouby: 6.2/4 mm materiál: PVC s kompaktní stěnou Sturčný popis: Hladká tvarovka z PVC s plnou stěnou a hladkým kroužek z elastomeru. ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 300/150 MM A KRUHOVÉ TUHOSTI SN8 ODBOČKA JEDNODUCHÁ 45 o použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 315/160 mm vnitřní průměr: 299.6/152 mm barva: červenohnědá tloušťka stěny trouby: 7,7/4 mm materiál: PVC s kompaktní stěnou Sturčný popis: Hladká tvarovka z PVC s plnou stěnou a hladkým kroužek z elastomeru. ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém

12 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace K K 36 KANALIZAČNÍ TVAROVKA KANALIZAČNÍHO ŠACHTOVÁ SKRUŽ POTRUBÍ PREFABRIKOVANÁ JMENOVITÉ SVĚTLOSTI 100/25/9 VČETNĚ 300/200 POPLASTOVANÝCH MM A KRUHOVÉ TUHOSTI OCELOVÝCH SN8 ODBOČKA STUPADEL JEDNODUCHÁ 45 o použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 315/210 mm vnitřní průměr: 299.6/200.2 mm barva: červenohnědá tloušťka stěny trouby: 7,7/4,9 mm materiál: PVC s kompaktní stěnou Sturčný popis: Hladká tvarovka z PVC s plnou stěnou a hladkým ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém kroužek z elastomeru. TVAROVKA KANALIZAČNÍHO POTRUBÍ JMENOVITÉ SVĚTLOSTI 150 MM ZÁTKA HRDLA použití: trubní vedení stokového systému těsnící kroužek ze syntetického kaučuku vnější průměr: 160 mm vnitřní průměr: 152 mm barva: červenohnědá tloušťka stěny trouby: 4 mm materiál: PVC s kompaktní stěnou Sturčný popis: Hladká tvarovka z PVC s plnou stěnou a hladkým kroužek z elastomeru. ČSN EN Plastové potrubní systémy pro beztlakové kanalizační přípojky a stokové sítě uložené v zemi Neměkčený polyvinylchlorid (PVCU) Část 1: Specifikace pro trubky, tvarovky a systém K 37 PŘÍRUBA JIŠTĚNÁ PROTI POSUNU SYSTÉM 2000 DN80 č.0400 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: upínací kroužky ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení K 38 KLÍNOVÉ ŠOUPÁTKO S HRDLOVÝM VÝSTUPEM PRO POTRUBÍ PVC DN300 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: hrdly pro PVC ČSN EN 1171 (DIN 3202) Průmyslové armatury litinová šoupátka K 39 ŠOUPÁTKO PRO ODPADNÍ VODU DN80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 8 ks šroubů M16 ČSN EN 1171 (DIN 3202) Průmyslové armatury litinová šoupátka provozní tlak: max PN10 ČSN EN 1563 (DIN 1693) Slévárenství Litiny s kuličkovým grafitem K 40 ULIČNÍ POKLOP TUHÝ PRO ŠOUPÁTKA materiál: šedá litina povrchová úprava: bitumen V 41 ULIČNÍ POKLOP TUHÝ PRO PODZEMNÍ HYDRANTY materiál: šedá litina povrchová úprava: bitumen K 42 PODKLADOVÁ DESKA UNIVERZÁL. PRO ŠOUPÁTKOVÉ POKLOPY materiál: plast K 43 ZEMNÍ SOUPRAVA TELESKOPICKÁ PRO ŠOUPĚ DN 80 DL. 0,9 1,15 m materiál: polyethylen, pozink, šedá litina, modrá K 44 ZEMNÍ SOUPRAVA TELESKOPICKÁ PRO ŠOUPĚ DN 80 DL. 1,3 1,5 m materiál: polyethylen, pozink, šedá litina, modrá K 45 RUČNÍ KOLO PRO ŠOUPÁTKO DN 80 materiál: šedá litina s epoxidovou ochrannou vrstvou barva: modrá K 45 ZAVZDUŠŇOVACÍ A ODVZDUŠŇOVACÍ VENTIL PRO ODPADNÍ VODU Z NEREZAVĚJÍCÍ OCELI DN80 materiál: korozivzdorné ocel spojení: 8 ks šroubů M16 barva: stříbrná povrchová úprava: žádná ČSN EN 1074 Armatury pro zásobování vodou provozní tlak: max PN10 ČSN EN Průmyslové armatury K 46 DVOUPŘÍRUBOVÝ FF KUS DN80/300 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 8 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení K 47 TKUS PŘÍRUBOVÝ DN80/80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 3 x 8 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení K 48 PRODLOUŽENÉ PŘÍRUBOVÉ KOLENO S PATKOU 90 DN80 materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 2 x 8 ks šroubů M16 ČSN EN 545 (DIN 28643) Trubky, tvarovky a příslušenství z tvárné litiny a jejich spojování pro vodovodní potrubí Požadavky a metody zkoušení

13 K K 50 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace KANALIZAČNÍ PROPLACHOVACÍ ŠACHTOVÁ SOUPRAVANA SKRUŽ ODPADNÍ PREFABRIKOVANÁ VODU DN80/1.25m 100/25/9 VČETNĚ POPLASTOVANÝCH OCELOVÝCH STUPADEL materiál: tvárná litina s epoxidovou ochrannou vrstvou spojení: 8 ks šroubů M16 ČSN EN Podzemní požární hydranty POKLOP SE ČTVERCOVÝM RÁMEM A KRUHOVÝM LÍMCEM B125 materiál rámu: PVC průměr poklopu: 625 mm materiál poklopu: kompozit vnější průměr rámu: 700/700 mm stavební výška: 165 mm třída zatížení: B125 spojení: pero a drážku odvětrání: bez větracích otvorů K 51 UZAVÍRACÍ KLÍČ PRO ŠOUPÁTKA A PODZEMNÍ HYDRANTY materiál: ocel K 52 PLOCHÉ TĚSNĚNÍ S OCELOVOU VLOŽKOU DN 80 materiál: ocel, kaučuk K 53 ŠROUBY S MATICÍ NEREZ A2 M 16/70 materiál: ušlechtilá ocel barva: stříbrná K 54 PODLOŽKA NEREZ M 16 materiál: ušlechtilá ocel barva: stříbrná K 55 MONTÁŽNÍ SPRAY PRO TRUBKY Z UMĚLÉ HMOTY materiál: silikon, ředidla K 56 TUK PRO ARMATURY materiál: mazací tuk VR K 57 GUMOVÉ MANŽETY NA UTĚSNĚNÍ ČELA CHRÁNIČKY D 160/90 materiál: syntetický kaučuk K 58 KLUZNÁ OBJÍMKA pro vtažení potrubí D90 do chráničky D160 materiál: plast barva: bílá K 59 Signalizační vodič Cu izolovaný 2,5 mm2 Vodič silový pevné uložení z Cu izolovaný 2,5 mm2 K 60 VÝSTRAŽNÁ FÓLIE ŠEDÉ BARVY použití: výstražná páska pro označení kanalizační stoky pro uložení do země barva: šedá šíře: min. 50 mm s přesahem na obě strany od vnějších okrajů chráněného vedení technické infrastruktury materiál: polyethylen tloušťka: 90 um ČSN Výstražné fólie k identifikaci podzemních vedení technického vybavení K 61 ORIENTAČNÍ SLOUPEK PE/ocel materiál: plast, ocel barva: hnědobílá K 62 PATKA PLOTOVÁ K ORIENTAČNÍMU SLOUPKU materiál: beton rozměr: 250x250x290 mm, hmotnost: 28 kg K 63 ORIENTAČNÍ TABULKA NA SLOUPEK DLE ČSN S NÁPISEM KANÁL materiál: plast barva: hnědá K 64 PÁSKA teplem smrštitelná páska pro izolaci přípojnic K 65 IZOLAČNÍ PÁSKA 25mm/5m SAMOVULKANIZAČNÍ, SMRŠŤOVACÍ K 65 SVORKA elektrikářská pro signalizační vodič 2,5 mm barva: šedá, oranžová K 66 ZÁSUVKA NA POVRCH PRO SIGNALIZAČNÍ VODIČ barva: bílá K 67 STOJAN KOTEVNÍ SE DVĚMA TŘMENY DN 80 ON materiál: ocel galvanicky pozinkovaná K 68 ČERPACÍ STANICE PLASTOVÁ S PLASTOVÝM OPLÁŠTĚNÍM JAKO ZTRACENÉ BEDNĚNÍ VČETNĚ VSTUPNÍCH KOMÍNKŮ materiál : polypropylen, hliník, ocel stavební výška šachty: 4000 mm barva: bílá stavební výška vstupní komín: 500 mm vnější rozměry: 3200 mm x 4000 mm ČSN Zkoušky vodotěsnosti vodárenských a kanalizačních nádrží VYSTROJENÍ ČERPACÍ STANICE: Čerpadla DN 40 oběžné kolo/průchodnost 25mm, Parametry: Q = 5,7 l/s, H = 68 m, Elektromotor: 17 kw / 2958 ot.min1, Materiálové provedení: litina, Příslušenství v ceně: spouštěcí zařízení do 4,5 m (vedení tyčemi), 10 m el. kabelu, teplotní a vlhkostní ochrana, plovákové spínače trubní rozvody DN 80 včetně uchycení potrubí El. rozvaděč v plastovém pilíři vystrojený pro dvě čerpadla vystrojený pro dvě čerpadla zpětné klapky DN 80 litina místní signalizace chodu a poruchy čerpadel, havarijní hladina, houkačka uzavírací klapky DN 80 litina výstup na dálkový přenos poruchových stavů Česlicový koš z nerezové oceli součtové hodiny pro každé čerpadlo Litinový poklop 900 x 600mm, třídy D Dálkový přenos pomocí GSM Mobilní zdvíhací zařízení z nerezové oceli Montážní plošina z nerezové oceli Vstupní nerezový žebřík K 69 ODDĚLOVACÍ KOMORA PLASTOVÁ S PLASTOVÝM OPLÁŠTĚNÍM JAKO ZTRACENÉ BEDNĚNÍ S PŘÍTOKEM A ODLEHČENÍM DN400 S ODTOKEM DN 150 materiál : polypropylen, hliník, ocel stavební výška šachty: 2150 mm barva: bílá vnější rozměry: 2470 mm x 2150 mm ČSN Zkoušky vodotěsnosti vodárenských a kanalizačních nádrží

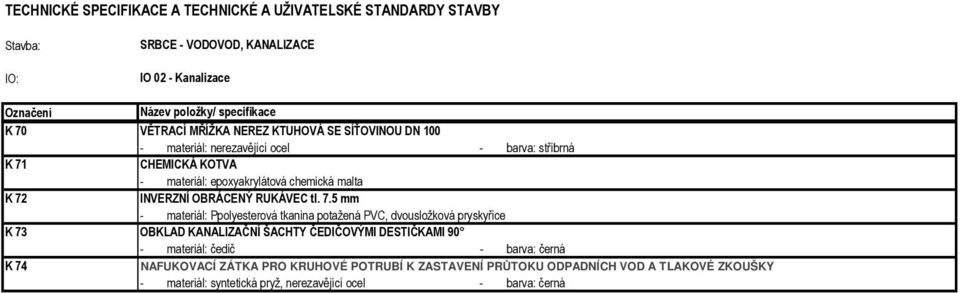

14 SRBCE VODOVOD, KANALIZACE IO 02 Kanalizace K KANALIZAČNÍ VĚTRACÍ MŘÍŽKA ŠACHTOVÁ NEREZ KTUHOVÁ SKRUŽ PREFABRIKOVANÁ SE SÍŤOVINOU DN 100/25/9 VČETNĚ POPLASTOVANÝCH OCELOVÝCH STUPADEL materiál: nerezavějící ocel barva: stříbrná K 71 CHEMICKÁ KOTVA materiál: epoxyakrylátová chemická malta K 72 INVERZNÍ OBRÁCENÝ RUKÁVEC tl. 7.5 mm materiál: Ppolyesterová tkanina potažená PVC, dvousložková pryskyřice K 73 OBKLAD KANALIZAČNÍ ŠACHTY ČEDIČOVÝMI DESTIČKAMI 90 materiál: čedič K 74 NAFUKOVACÍ ZÁTKA PRO KRUHOVÉ POTRUBÍ K ZASTAVENÍ PRŮTOKU ODPADNÍCH VOD A TLAKOVÉ ZKOUŠKY materiál: syntetická pryž, nerezavějící ocel

15 SRBCE VODOVOD, KANALIZACE IO03 Příjezdová komunikace a zpevněné plochy ČS P 01 ABO 100/10/25: Obrubník chodníkový ABO 100/10/25, rozměr: 1000/100/250 mm, barva: šedá, norma: EN 1340 P 02 DLAŽBA 20/20/6: Zámková dlažba 20/20/6, rozměr: 200/200/60 mm, barva: přírodní, norma: EN 1338

16 SO SRBCE VODOVOD, KANALIZACE SO04 Oplocení areálu ČS OP 01 OP 02 OP 03 OP 04 OP 05 Jednokřídlá branka otvíravá, šířka 1,2m, výška 180 cm, materiál: rám čtvercový profil 60x40 mm, výplň AXIS D: 200x50 mm, povrchová úprava: Expory zinek + PVC, barva: zelená Drátěné pletivo 50/50/2,8 mm, výška 175 cm, oka 50 x 50 mm, průměr drátu 2,8 mm, materiál: kostra zinkovaná ocel, povrchová úprava: PVC, barva: zelená Vzpěra plotová poplastovaný, délka: 250cm, průměr: 48mm, materiál: zinek + PVC, barva: zelená Sloupek plotový poplastovaný, délka: 250cm, průměr: 48mm, materiál: zinek + PVC, barva: zelená Napínací drát 2,8 mm, průměr drátu 2,8 mm, materiál: kostra zinkovaná ocel, povrchová úprava: PVC, barva: zelená

17 SRBCE VODOVOD, KANALIZACE SO SO05 Přípojka NN k ČS NN 01 NN 02 Přípojková skříň SS200 Skříň měření ER112 Skříň přípojková plastová pro smyčkové zapojení kabelu, kompaktní pilíř, krytí IP44, 1930x375x230mm Elektroměrová skříň plastová pro přímé měření, kompaktní pilíř, rozměry 1930x260x240mm, vybavená jističem 63A/C, krytí: IP44, dle požadavku E.ON. NN 03 Kabel silový AYKYJ 3x Počet žil: 3, průřez jádra: 120mm 2, jádro:al, izolace: PVC typu TI, napětí: 0,6/1kV, teplota: 30 C až +70 C NN 04 Pojistkové vložky 100A AC gg jmenovitý proud 100A, vypínací schopnost 120kA, do 690V NN 05 Pojistkové vložky 250A AC gg jmenovitý proud 250A, vypínací schopnost 120kA, do 690V NN 06 NN 07 Plastová chránička Kabel silový CYKYJ 4x25 Dvouplášťová trubka korungovaná, průměr 57/61mm, barva červená, ohebná Počet žil: 4, průřez jádra: 25mm 2, jádro:cu, izolace: PVC typu TI, výplň: pryž, napětí: 450V/750V, teplota: 30 C až +70 C NN 08 Kabelová spojka Spojka pro kabel s plastovou izolací průřez jádra 4x70120mm2 NN 09 Ocelový pásek pozinkovaný Pásek 30x4mm páska 30x4, pevně NN 10 Zemnící tyč Zemnící tyč 28mm/2m
