M E g Indikátor zemních spojení a zkratových proudu. MEg61.1. M E g M E g M E g Mericí Energetické Aparáty
|
|
- Drahomíra Žáková
- před 8 lety
- Počet zobrazení:
Transkript
1 M E g M E g M E g Indikátor zemních spojení a zkratových proudu MEg61.1 M E g Mericí Energetické Aparáty
2

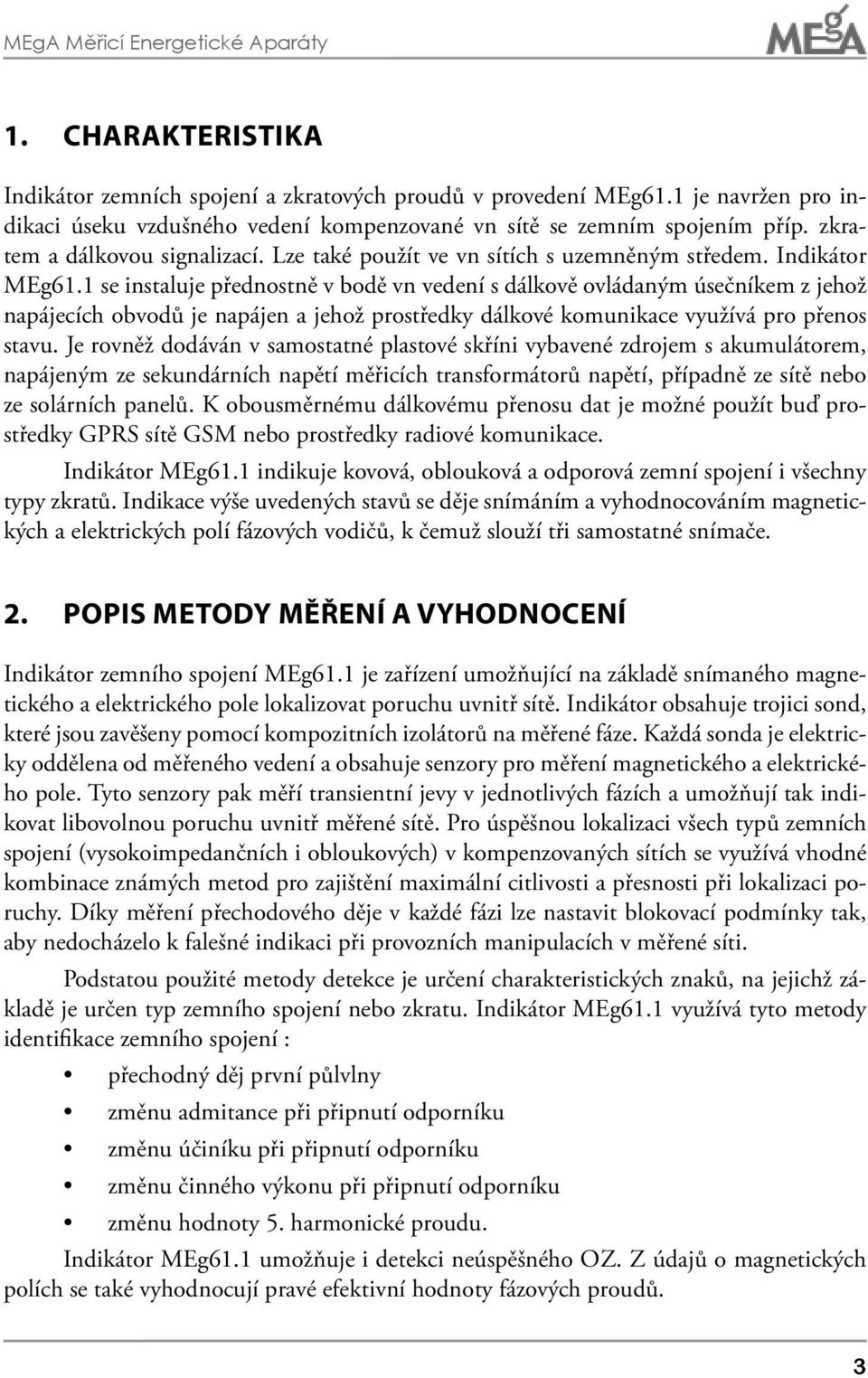

3 MEgA Měřicí Energetické Aparáty 1. CHARAKTERISTIKA Indikátor zemních spojení a zkratových proudů v provedení MEg61.1 je navržen pro indikaci úseku vzdušného vedení kompenzované vn sítě se zemním spojením příp. zkratem a dálkovou signalizací. Lze také použít ve vn sítích s uzemněným středem. Indikátor MEg61.1 se instaluje přednostně v bodě vn vedení s dálkově ovládaným úsečníkem z jehož napájecích obvodů je napájen a jehož prostředky dálkové komunikace využívá pro přenos stavu. Je rovněž dodáván v samostatné plastové skříni vybavené zdrojem s akumulátorem, napájeným ze sekundárních napětí měřicích transformátorů napětí, případně ze sítě nebo ze solárních panelů. K obousměrnému dálkovému přenosu dat je možné použít buď prostředky GPRS sítě GSM nebo prostředky radiové komunikace. Indikátor MEg61.1 indikuje kovová, oblouková a odporová zemní spojení i všechny typy zkratů. Indikace výše uvedených stavů se děje snímáním a vyhodnocováním magnetických a elektrických polí fázových vodičů, k čemuž slouží tři samostatné snímače. 2. Popis metody měření a vyhodnocení Indikátor zemního spojení MEg61.1 je zařízení umožňující na základě snímaného magnetického a elektrického pole lokalizovat poruchu uvnitř sítě. Indikátor obsahuje trojici sond, které jsou zavěšeny pomocí kompozitních izolátorů na měřené fáze. Každá sonda je elektricky oddělena od měřeného vedení a obsahuje senzory pro měření magnetického a elektrického pole. Tyto senzory pak měří transientní jevy v jednotlivých fázích a umožňují tak indikovat libovolnou poruchu uvnitř měřené sítě. Pro úspěšnou lokalizaci všech typů zemních spojení (vysokoimpedančních i obloukových) v kompenzovaných sítích se využívá vhodné kombinace známých metod pro zajištění maximální citlivosti a přesnosti při lokalizaci poruchy. Díky měření přechodového děje v každé fázi lze nastavit blokovací podmínky tak, aby nedocházelo k falešné indikaci při provozních manipulacích v měřené síti. Podstatou použité metody detekce je určení charakteristických znaků, na jejichž základě je určen typ zemního spojení nebo zkratu. Indikátor MEg61.1 využívá tyto metody identifikace zemního spojení : přechodný děj první půlvlny změnu admitance při připnutí odporníku změnu účiníku při připnutí odporníku změnu činného výkonu při připnutí odporníku změnu hodnoty 5. harmonické proudu. Indikátor MEg61.1 umožňuje i detekci neúspěšného OZ. Z údajů o magnetických polích se také vyhodnocují pravé efektivní hodnoty fázových proudů. 3

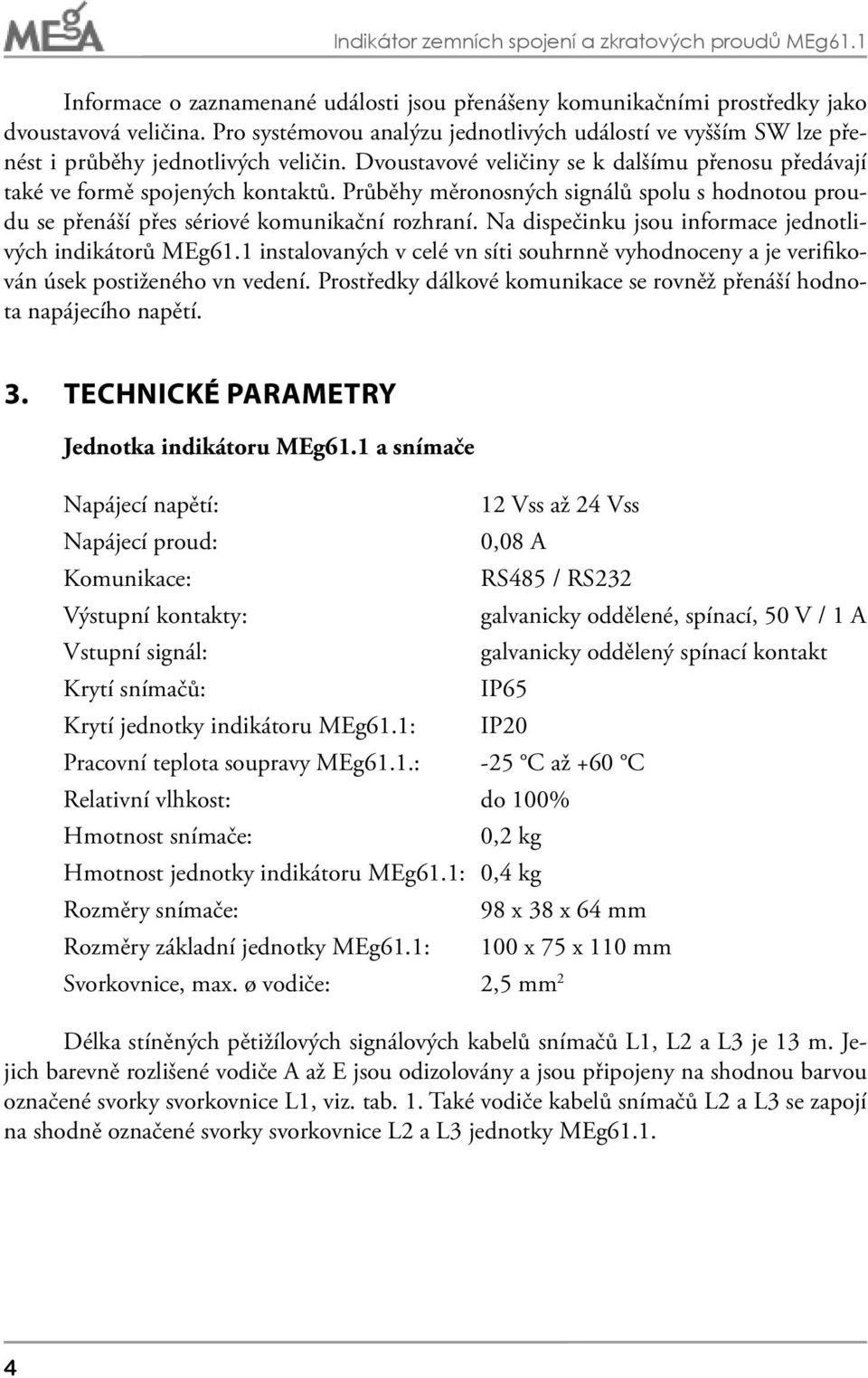

4 Indikátor zemních spojení a zkratových proudů MEg61.1 Informace o zaznamenané události jsou přenášeny komunikačními prostředky jako dvoustavová veličina. Pro systémovou analýzu jednotlivých událostí ve vyšším SW lze přenést i průběhy jednotlivých veličin. Dvoustavové veličiny se k dalšímu přenosu předávají také ve formě spojených kontaktů. Průběhy měronosných signálů spolu s hodnotou proudu se přenáší přes sériové komunikační rozhraní. Na dispečinku jsou informace jednotlivých indikátorů MEg61.1 instalovaných v celé vn síti souhrnně vyhodnoceny a je verifikován úsek postiženého vn vedení. Prostředky dálkové komunikace se rovněž přenáší hodnota napájecího napětí. 3. Technické parametry Jednotka indikátoru MEg61.1 a snímače Napájecí napětí: 12 Vss až 24 Vss Napájecí proud: 0,08 A Komunikace: RS485 / RS232 Výstupní kontakty: galvanicky oddělené, spínací, 50 V / 1 A Vstupní signál: galvanicky oddělený spínací kontakt Krytí snímačů: IP65 Krytí jednotky indikátoru MEg61.1: IP20 Pracovní teplota soupravy MEg61.1.: -25 C až 60 C Relativní vlhkost: do 100% Hmotnost snímače: 0,2 kg Hmotnost jednotky indikátoru MEg61.1: 0,4 kg Rozměry snímače: 98 x 38 x 64 mm Rozměry základní jednotky MEg61.1: 100 x 75 x 110 mm Svorkovnice, max. ø vodiče: 2,5 mm 2 Délka stíněných pětižílových signálových kabelů snímačů L1, L2 a L3 je 13 m. Jejich barevně rozlišené vodiče A až E jsou odizolovány a jsou připojeny na shodnou barvou označené svorky svorkovnice L1, viz. tab. 1. Také vodiče kabelů snímačů L2 a L3 se zapojí na shodně označené svorky svorkovnice L2 a L3 jednotky MEg

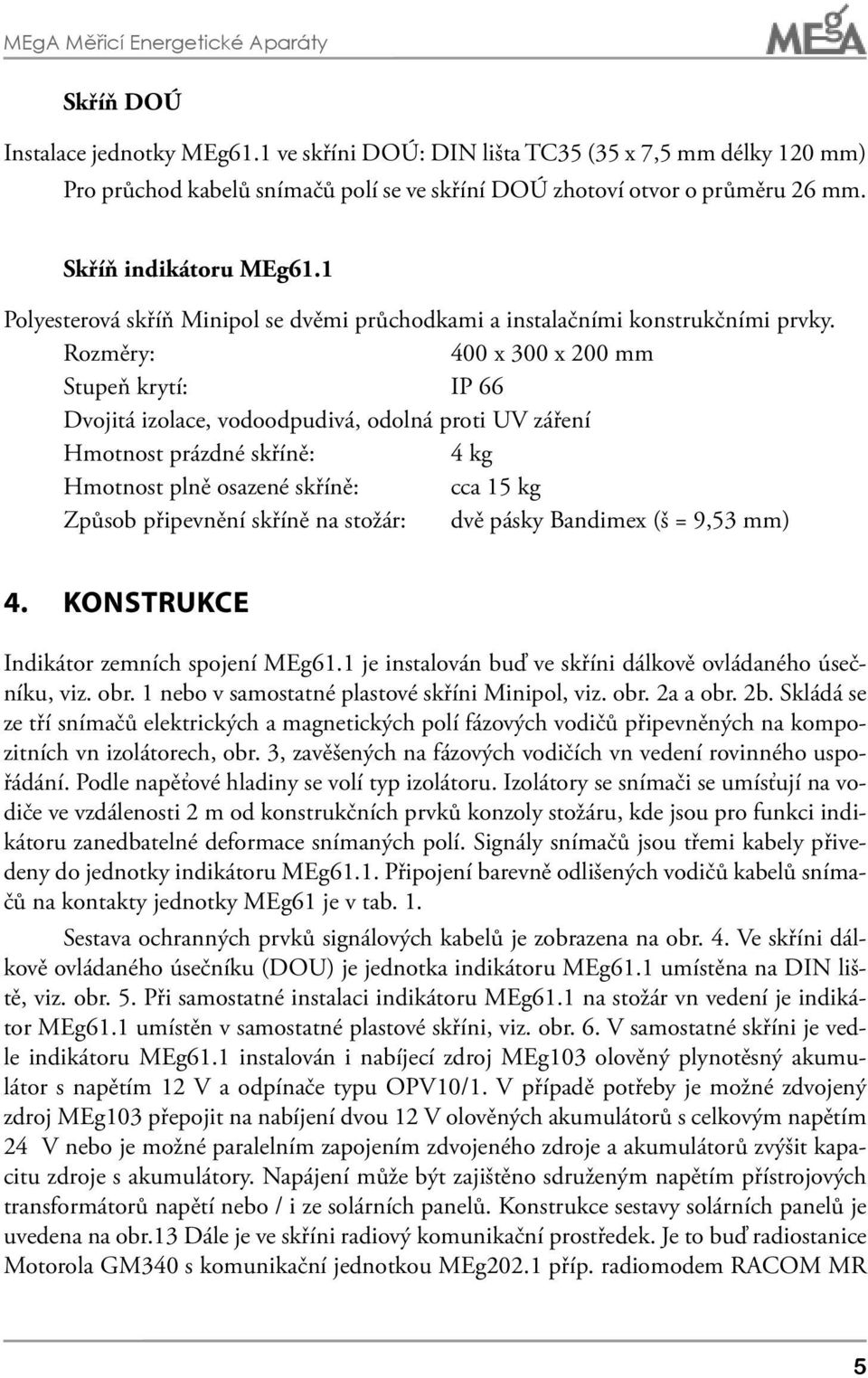

5 MEgA Měřicí Energetické Aparáty Skříň DOÚ Instalace jednotky MEg61.1 ve skříni DOÚ: DIN lišta TC35 (35 x 7,5 mm délky 120 mm) Pro průchod kabelů snímačů polí se ve skříní DOÚ zhotoví otvor o průměru 26 mm. Skříň indikátoru MEg61.1 Polyesterová skříň Minipol se dvěmi průchodkami a instalačními konstrukčními prvky. Rozměry: 400 x 300 x 200 mm Stupeň krytí: IP 66 Dvojitá izolace, vodoodpudivá, odolná proti UV záření Hmotnost prázdné skříně: 4 kg Hmotnost plně osazené skříně: cca 15 kg Způsob připevnění skříně na stožár: dvě pásky Bandimex (š = 9,53 mm) 4. Konstrukce Indikátor zemních spojení MEg61.1 je instalován buď ve skříni dálkově ovládaného úsečníku, viz. obr. 1 nebo v samostatné plastové skříni Minipol, viz. obr. 2a a obr. 2b. Skládá se ze tří snímačů elektrických a magnetických polí fázových vodičů připevněných na kompozitních vn izolátorech, obr. 3, zavěšených na fázových vodičích vn vedení rovinného uspořádání. Podle napěťové hladiny se volí typ izolátoru. Izolátory se snímači se umísťují na vodiče ve vzdálenosti 2 m od konstrukčních prvků konzoly stožáru, kde jsou pro funkci indikátoru zanedbatelné deformace snímaných polí. Signály snímačů jsou třemi kabely přivedeny do jednotky indikátoru MEg61.1. Připojení barevně odlišených vodičů kabelů snímačů na kontakty jednotky MEg61 je v tab. 1. Sestava ochranných prvků signálových kabelů je zobrazena na obr. 4. Ve skříni dálkově ovládaného úsečníku (DOU) je jednotka indikátoru MEg61.1 umístěna na DIN liště, viz. obr. 5. Při samostatné instalaci indikátoru MEg61.1 na stožár vn vedení je indikátor MEg61.1 umístěn v samostatné plastové skříni, viz. obr. 6. V samostatné skříni je vedle indikátoru MEg61.1 instalován i nabíjecí zdroj MEg103 olověný plynotěsný akumulátor s napětím 12 V a odpínače typu OPV10/1. V případě potřeby je možné zdvojený zdroj MEg103 přepojit na nabíjení dvou 12 V olověných akumulátorů s celkovým napětím 24 V nebo je možné paralelním zapojením zdvojeného zdroje a akumulátorů zvýšit kapacitu zdroje s akumulátory. Napájení může být zajištěno sdruženým napětím přístrojových transformátorů napětí nebo / i ze solárních panelů. Konstrukce sestavy solárních panelů je uvedena na obr.13 Dále je ve skříni radiový komunikační prostředek. Je to buď radiostanice Motorola GM340 s komunikační jednotkou MEg202.1 příp. radiomodem RACOM MR 5
6 Indikátor zemních spojení a zkratových proudů MEg nebo komunikační prostředek GPRS realizovaný jednotkou MEg202. Skříň je navržena pro použití vnitřní nebo venkovní antény. Tab. 1 : Připojení vodičů kabelů snímačů na kontakty jednotky MEg61.1 FÁZE SIGNÁL BARVA VODIČE KONTAKT MEG61.1 L1 A Zelená 38 B Modrá 37 C Červená 36 D Černá 35 E Bílá 34 L2 A Zelená 31 B Modrá 30 C Červená 29 D Černá 28 E Bílá 27 L3 A Zelená 24 B Modrá 23 C Červená 22 D Černá 21 E Bílá 20 Zobrazení jednotky MEg61.1 je na obr. 7 a popisy panelu a kusových štítků jsou na obr. 8. Zapojení jednotky indikátoru MEg61.1 ve skříni DOÚ i v samostatné plastové skříni Minipol s komunikačními prostředky radiové komunikace i komunikací GPRS jsou uvedena na obr. 9, obr. 10 a obr. 11. Napájení indikátoru MEg61.1 je stejnosměrným napětím v rozsahu 12V až 24V. Indikátor MEg61.1 má tři programem ovládané výstupní kontakty a jeden dvoustavový vstup připravený pro spínací kontakt. Pro nastavení parametrů indikátoru MEg61.1, kontrolu jeho funkce a dálkovou komunikaci prostředky dálkově ovládaného úsečníku je k dispozici sériové rozhraní RS232 nebo RS485 s obslužným programem. 6

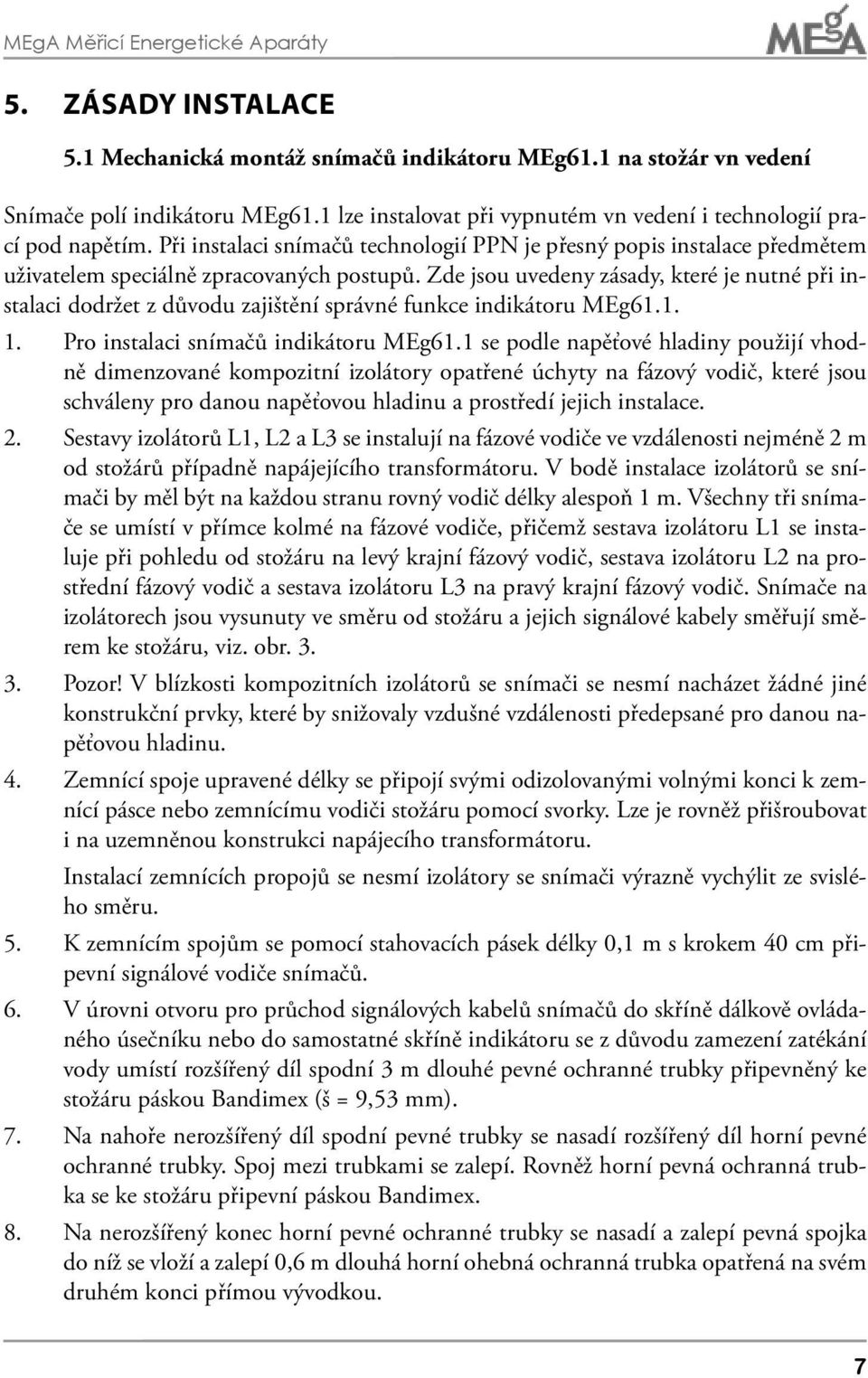

7 MEgA Měřicí Energetické Aparáty 5. Zásady instalace 5.1 Mechanická montáž snímačů indikátoru MEg61.1 na stožár vn vedení Snímače polí indikátoru MEg61.1 lze instalovat při vypnutém vn vedení i technologií prací pod napětím. Při instalaci snímačů technologií PPN je přesný popis instalace předmětem uživatelem speciálně zpracovaných postupů. Zde jsou uvedeny zásady, které je nutné při instalaci dodržet z důvodu zajištění správné funkce indikátoru MEg Pro instalaci snímačů indikátoru MEg61.1 se podle napěťové hladiny použijí vhodně dimenzované kompozitní izolátory opatřené úchyty na fázový vodič, které jsou schváleny pro danou napěťovou hladinu a prostředí jejich instalace. 2. Sestavy izolátorů L1, L2 a L3 se instalují na fázové vodiče ve vzdálenosti nejméně 2 m od stožárů případně napájejícího transformátoru. V bodě instalace izolátorů se snímači by měl být na každou stranu rovný vodič délky alespoň 1 m. Všechny tři snímače se umístí v přímce kolmé na fázové vodiče, přičemž sestava izolátoru L1 se instaluje při pohledu od stožáru na levý krajní fázový vodič, sestava izolátoru L2 na prostřední fázový vodič a sestava izolátoru L3 na pravý krajní fázový vodič. Snímače na izolátorech jsou vysunuty ve směru od stožáru a jejich signálové kabely směřují směrem ke stožáru, viz. obr Pozor! V blízkosti kompozitních izolátorů se snímači se nesmí nacházet žádné jiné konstrukční prvky, které by snižovaly vzdušné vzdálenosti předepsané pro danou napěťovou hladinu. 4. Zemnící spoje upravené délky se připojí svými odizolovanými volnými konci k zemnící pásce nebo zemnícímu vodiči stožáru pomocí svorky. Lze je rovněž přišroubovat i na uzemněnou konstrukci napájecího transformátoru. Instalací zemnících propojů se nesmí izolátory se snímači výrazně vychýlit ze svislého směru. 5. K zemnícím spojům se pomocí stahovacích pásek délky 0,1 m s krokem 40 cm připevní signálové vodiče snímačů. 6. V úrovni otvoru pro průchod signálových kabelů snímačů do skříně dálkově ovládaného úsečníku nebo do samostatné skříně indikátoru se z důvodu zamezení zatékání vody umístí rozšířený díl spodní 3 m dlouhé pevné ochranné trubky připevněný ke stožáru páskou Bandimex (š = 9,53 mm). 7. Na nahoře nerozšířený díl spodní pevné trubky se nasadí rozšířený díl horní pevné ochranné trubky. Spoj mezi trubkami se zalepí. Rovněž horní pevná ochranná trubka se ke stožáru připevní páskou Bandimex. 8. Na nerozšířený konec horní pevné ochranné trubky se nasadí a zalepí pevná spojka do níž se vloží a zalepí 0,6 m dlouhá horní ohebná ochranná trubka opatřená na svém druhém konci přímou vývodkou. 7

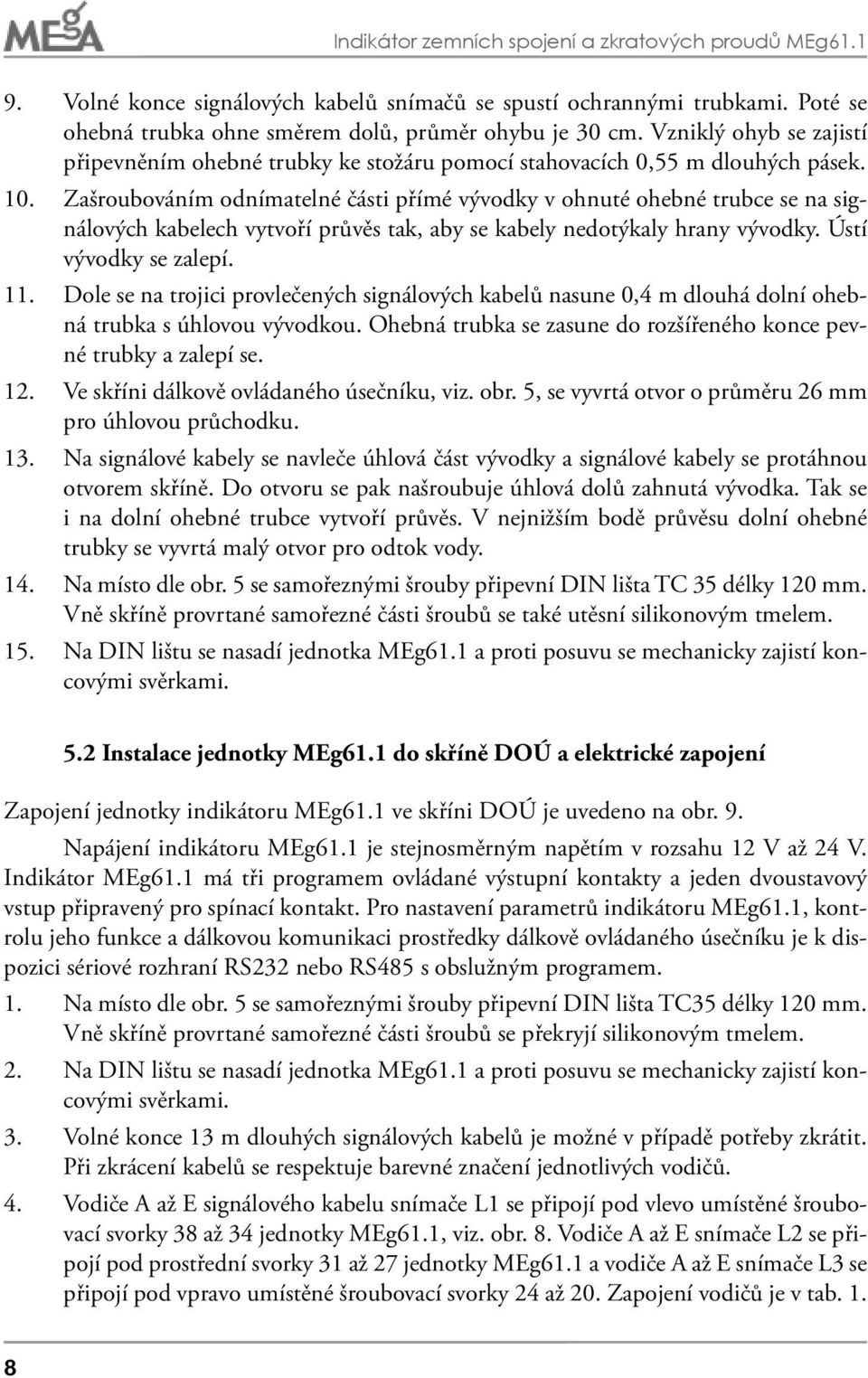

8 Indikátor zemních spojení a zkratových proudů MEg Volné konce signálových kabelů snímačů se spustí ochrannými trubkami. Poté se ohebná trubka ohne směrem dolů, průměr ohybu je 30 cm. Vzniklý ohyb se zajistí připevněním ohebné trubky ke stožáru pomocí stahovacích 0,55 m dlouhých pásek. 10. Zašroubováním odnímatelné části přímé vývodky v ohnuté ohebné trubce se na signálových kabelech vytvoří průvěs tak, aby se kabely nedotýkaly hrany vývodky. Ústí vývodky se zalepí. 11. Dole se na trojici provlečených signálových kabelů nasune 0,4 m dlouhá dolní ohebná trubka s úhlovou vývodkou. Ohebná trubka se zasune do rozšířeného konce pevné trubky a zalepí se. 12. Ve skříni dálkově ovládaného úsečníku, viz. obr. 5, se vyvrtá otvor o průměru 26 mm pro úhlovou průchodku. 13. Na signálové kabely se navleče úhlová část vývodky a signálové kabely se protáhnou otvorem skříně. Do otvoru se pak našroubuje úhlová dolů zahnutá vývodka. Tak se i na dolní ohebné trubce vytvoří průvěs. V nejnižším bodě průvěsu dolní ohebné trubky se vyvrtá malý otvor pro odtok vody. 14. Na místo dle obr. 5 se samořeznými šrouby připevní DIN lišta TC 35 délky 120 mm. Vně skříně provrtané samořezné části šroubů se také utěsní silikonovým tmelem. 15. Na DIN lištu se nasadí jednotka MEg61.1 a proti posuvu se mechanicky zajistí koncovými svěrkami. 5.2 Instalace jednotky MEg61.1 do skříně DOÚ a elektrické zapojení Zapojení jednotky indikátoru MEg61.1 ve skříni DOÚ je uvedeno na obr. 9. Napájení indikátoru MEg61.1 je stejnosměrným napětím v rozsahu 12 V až 24 V. Indikátor MEg61.1 má tři programem ovládané výstupní kontakty a jeden dvoustavový vstup připravený pro spínací kontakt. Pro nastavení parametrů indikátoru MEg61.1, kontrolu jeho funkce a dálkovou komunikaci prostředky dálkově ovládaného úsečníku je k dispozici sériové rozhraní RS232 nebo RS485 s obslužným programem. 1. Na místo dle obr. 5 se samořeznými šrouby připevní DIN lišta TC35 délky 120 mm. Vně skříně provrtané samořezné části šroubů se překryjí silikonovým tmelem. 2. Na DIN lištu se nasadí jednotka MEg61.1 a proti posuvu se mechanicky zajistí koncovými svěrkami. 3. Volné konce 13 m dlouhých signálových kabelů je možné v případě potřeby zkrátit. Při zkrácení kabelů se respektuje barevné značení jednotlivých vodičů. 4. Vodiče A až E signálového kabelu snímače L1 se připojí pod vlevo umístěné šroubovací svorky 38 až 34 jednotky MEg61.1, viz. obr. 8. Vodiče A až E snímače L2 se připojí pod prostřední svorky 31 až 27 jednotky MEg61.1 a vodiče A až E snímače L3 se připojí pod vpravo umístěné šroubovací svorky 24 až 20. Zapojení vodičů je v tab. 1. 8

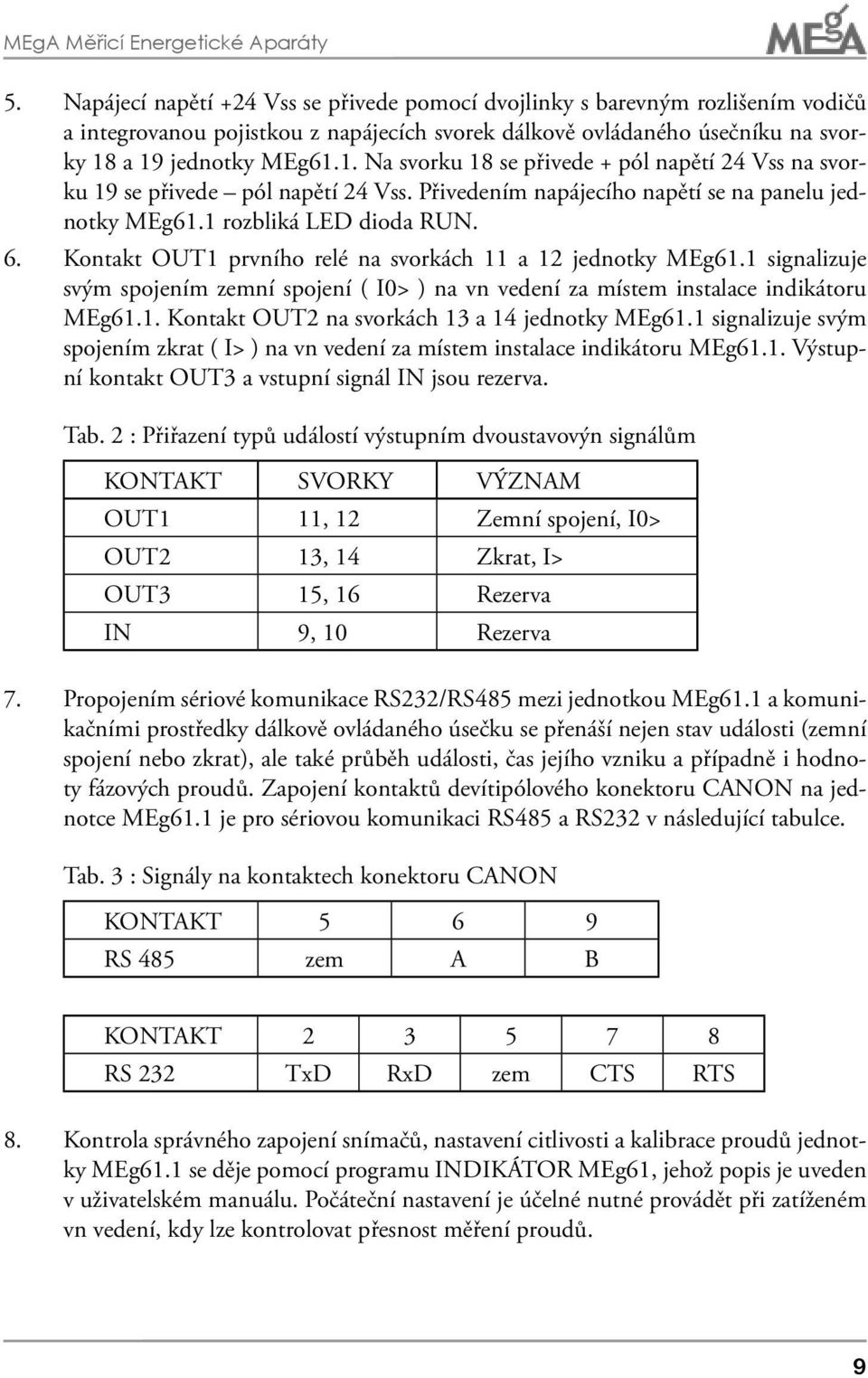

9 MEgA Měřicí Energetické Aparáty 5. Napájecí napětí 24 Vss se přivede pomocí dvojlinky s barevným rozlišením vodičů a integrovanou pojistkou z napájecích svorek dálkově ovládaného úsečníku na svorky 18 a 19 jednotky MEg61.1. Na svorku 18 se přivede pól napětí 24 Vss na svorku 19 se přivede pól napětí 24 Vss. Přivedením napájecího napětí se na panelu jednotky MEg61.1 rozbliká LED dioda RUN. 6. Kontakt OUT1 prvního relé na svorkách 11 a 12 jednotky MEg61.1 signalizuje svým spojením zemní spojení ( I0> ) na vn vedení za místem instalace indikátoru MEg61.1. Kontakt OUT2 na svorkách 13 a 14 jednotky MEg61.1 signalizuje svým spojením zkrat ( I> ) na vn vedení za místem instalace indikátoru MEg61.1. Výstupní kontakt OUT3 a vstupní signál IN jsou rezerva. Tab. 2 : Přiřazení typů událostí výstupním dvoustavovýn signálům KONTAKT SVORKY VÝZNAM OUT1 11, 12 Zemní spojení, I0> OUT2 13, 14 Zkrat, I> OUT3 15, 16 Rezerva IN 9, 10 Rezerva 7. Propojením sériové komunikace RS232/RS485 mezi jednotkou MEg61.1 a komunikačními prostředky dálkově ovládaného úsečku se přenáší nejen stav události (zemní spojení nebo zkrat), ale také průběh události, čas jejího vzniku a případně i hodnoty fázových proudů. Zapojení kontaktů devítipólového konektoru CANON na jednotce MEg61.1 je pro sériovou komunikaci RS485 a RS232 v následující tabulce. Tab. 3 : Signály na kontaktech konektoru CANON KONTAKT RS 485 zem A B KONTAKT RS 232 TxD RxD zem CTS RTS 8. Kontrola správného zapojení snímačů, nastavení citlivosti a kalibrace proudů jednotky MEg61.1 se děje pomocí programu INDIKÁTOR MEg61, jehož popis je uveden v uživatelském manuálu. Počáteční nastavení je účelné nutné provádět při zatíženém vn vedení, kdy lze kontrolovat přesnost měření proudů. 9

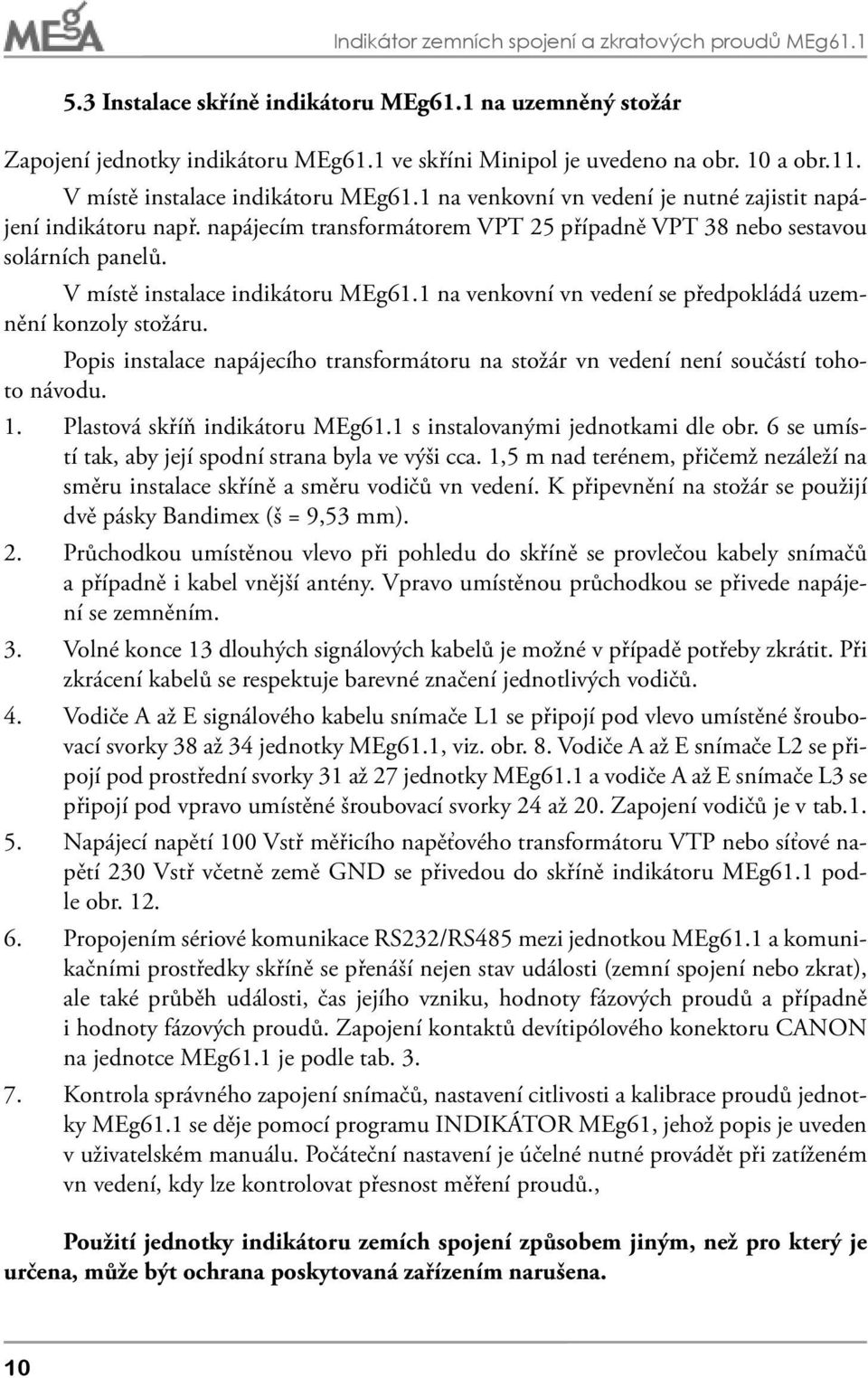

10 Indikátor zemních spojení a zkratových proudů MEg Instalace skříně indikátoru MEg61.1 na uzemněný stožár Zapojení jednotky indikátoru MEg61.1 ve skříni Minipol je uvedeno na obr. 10 a obr.11. V místě instalace indikátoru MEg61.1 na venkovní vn vedení je nutné zajistit napájení indikátoru např. napájecím transformátorem VPT 25 případně VPT 38 nebo sestavou solárních panelů. V místě instalace indikátoru MEg61.1 na venkovní vn vedení se předpokládá uzemnění konzoly stožáru. Popis instalace napájecího transformátoru na stožár vn vedení není součástí tohoto návodu. 1. Plastová skříň indikátoru MEg61.1 s instalovanými jednotkami dle obr. 6 se umístí tak, aby její spodní strana byla ve výši cca. 1,5 m nad terénem, přičemž nezáleží na směru instalace skříně a směru vodičů vn vedení. K připevnění na stožár se použijí dvě pásky Bandimex (š = 9,53 mm). 2. Průchodkou umístěnou vlevo při pohledu do skříně se provlečou kabely snímačů a případně i kabel vnější antény. Vpravo umístěnou průchodkou se přivede napájení se zemněním. 3. Volné konce 13 dlouhých signálových kabelů je možné v případě potřeby zkrátit. Při zkrácení kabelů se respektuje barevné značení jednotlivých vodičů. 4. Vodiče A až E signálového kabelu snímače L1 se připojí pod vlevo umístěné šroubovací svorky 38 až 34 jednotky MEg61.1, viz. obr. 8. Vodiče A až E snímače L2 se připojí pod prostřední svorky 31 až 27 jednotky MEg61.1 a vodiče A až E snímače L3 se připojí pod vpravo umístěné šroubovací svorky 24 až 20. Zapojení vodičů je v tab Napájecí napětí 100 Vstř měřicího napěťového transformátoru VTP nebo síťové napětí 230 Vstř včetně země se přivedou do skříně indikátoru MEg61.1 podle obr Propojením sériové komunikace RS232/RS485 mezi jednotkou MEg61.1 a komunikačními prostředky skříně se přenáší nejen stav události (zemní spojení nebo zkrat), ale také průběh události, čas jejího vzniku, hodnoty fázových proudů a případně i hodnoty fázových proudů. Zapojení kontaktů devítipólového konektoru CANON na jednotce MEg61.1 je podle tab Kontrola správného zapojení snímačů, nastavení citlivosti a kalibrace proudů jednotky MEg61.1 se děje pomocí programu INDIKÁTOR MEg61, jehož popis je uveden v uživatelském manuálu. Počáteční nastavení je účelné nutné provádět při zatíženém vn vedení, kdy lze kontrolovat přesnost měření proudů., Použití jednotky indikátoru zemích spojení způsobem jiným, než pro který je určena, může být ochrana poskytovaná zařízením narušena. 10

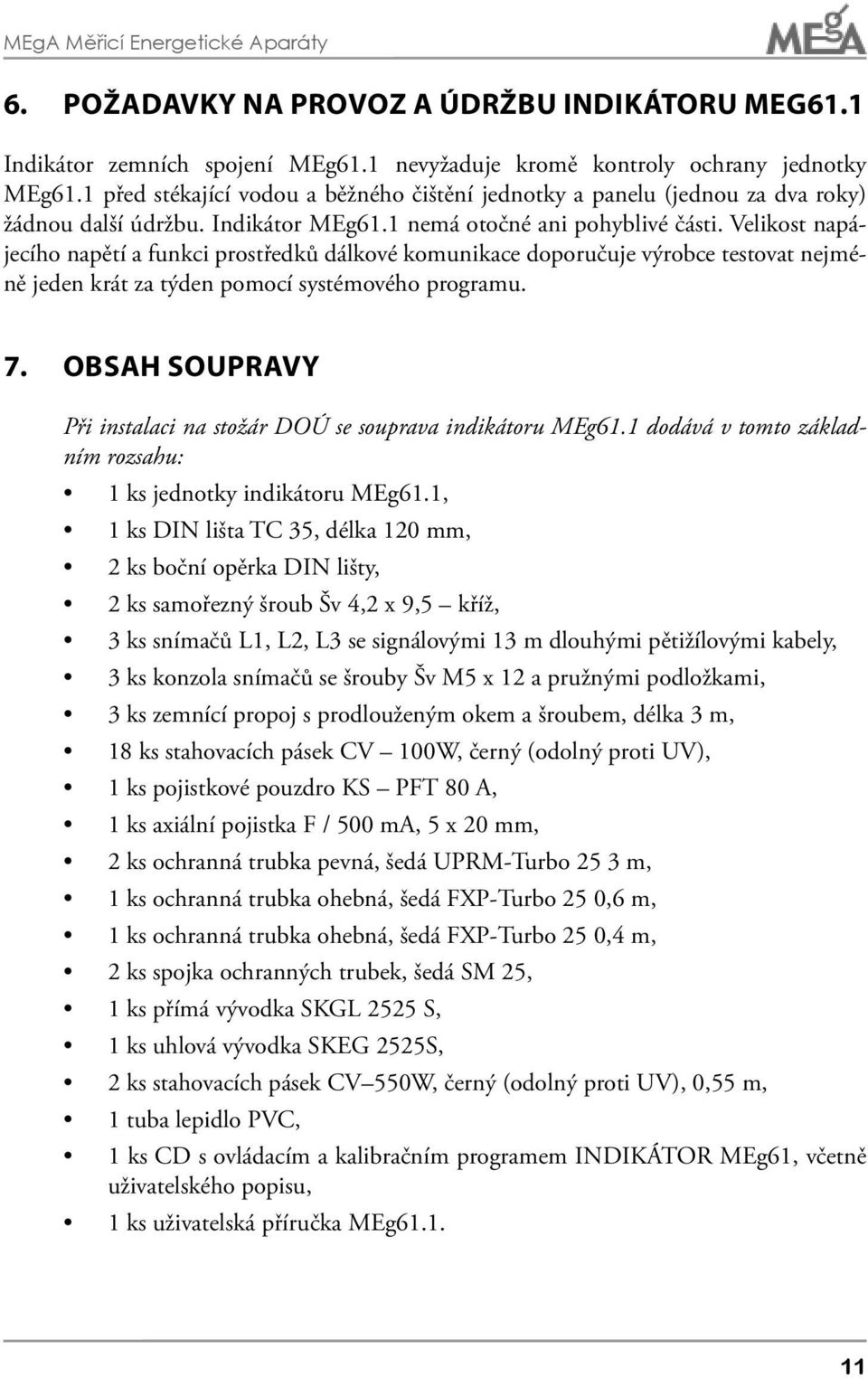

11 MEgA Měřicí Energetické Aparáty 6. Požadavky na provoz a údržbu indikátoru MEg61.1 Indikátor zemních spojení MEg61.1 nevyžaduje kromě kontroly ochrany jednotky MEg61.1 před stékající vodou a běžného čištění jednotky a panelu (jednou za dva roky) žádnou další údržbu. Indikátor MEg61.1 nemá otočné ani pohyblivé části. Velikost napájecího napětí a funkci prostředků dálkové komunikace doporučuje výrobce testovat nejméně jeden krát za týden pomocí systémového programu. 7. Obsah soupravy Při instalaci na stožár DOÚ se souprava indikátoru MEg61.1 dodává v tomto základním rozsahu: 1 ks jednotky indikátoru MEg61.1, 1 ks DIN lišta TC 35, délka 120 mm, 2 ks boční opěrka DIN lišty, 2 ks samořezný šroub Šv 4,2 x 9,5 kříž, 3 ks snímačů L1, L2, L3 se signálovými 13 m dlouhými pětižílovými kabely, 3 ks konzola snímačů se šrouby Šv M5 x 12 a pružnými podložkami, 3 ks zemnící propoj s prodlouženým okem a šroubem, délka 3 m, 18 ks stahovacích pásek CV 100W, černý (odolný proti UV), 1 ks pojistkové pouzdro KS PFT 80 A, 1 ks axiální pojistka F / 500 ma, 5 x 20 mm, 2 ks ochranná trubka pevná, šedá UPRM-Turbo 25 3 m, 1 ks ochranná trubka ohebná, šedá FXP-Turbo 25 0,6 m, 1 ks ochranná trubka ohebná, šedá FXP-Turbo 25 0,4 m, 2 ks spojka ochranných trubek, šedá SM 25, 1 ks přímá vývodka SKGL 2525 S, 1 ks uhlová vývodka SKEG 2525S, 2 ks stahovacích pásek CV 550W, černý (odolný proti UV), 0,55 m, 1 tuba lepidlo PVC, 1 ks CD s ovládacím a kalibračním programem INDIKÁTOR MEg61, včetně uživatelského popisu, 1 ks uživatelská příručka MEg

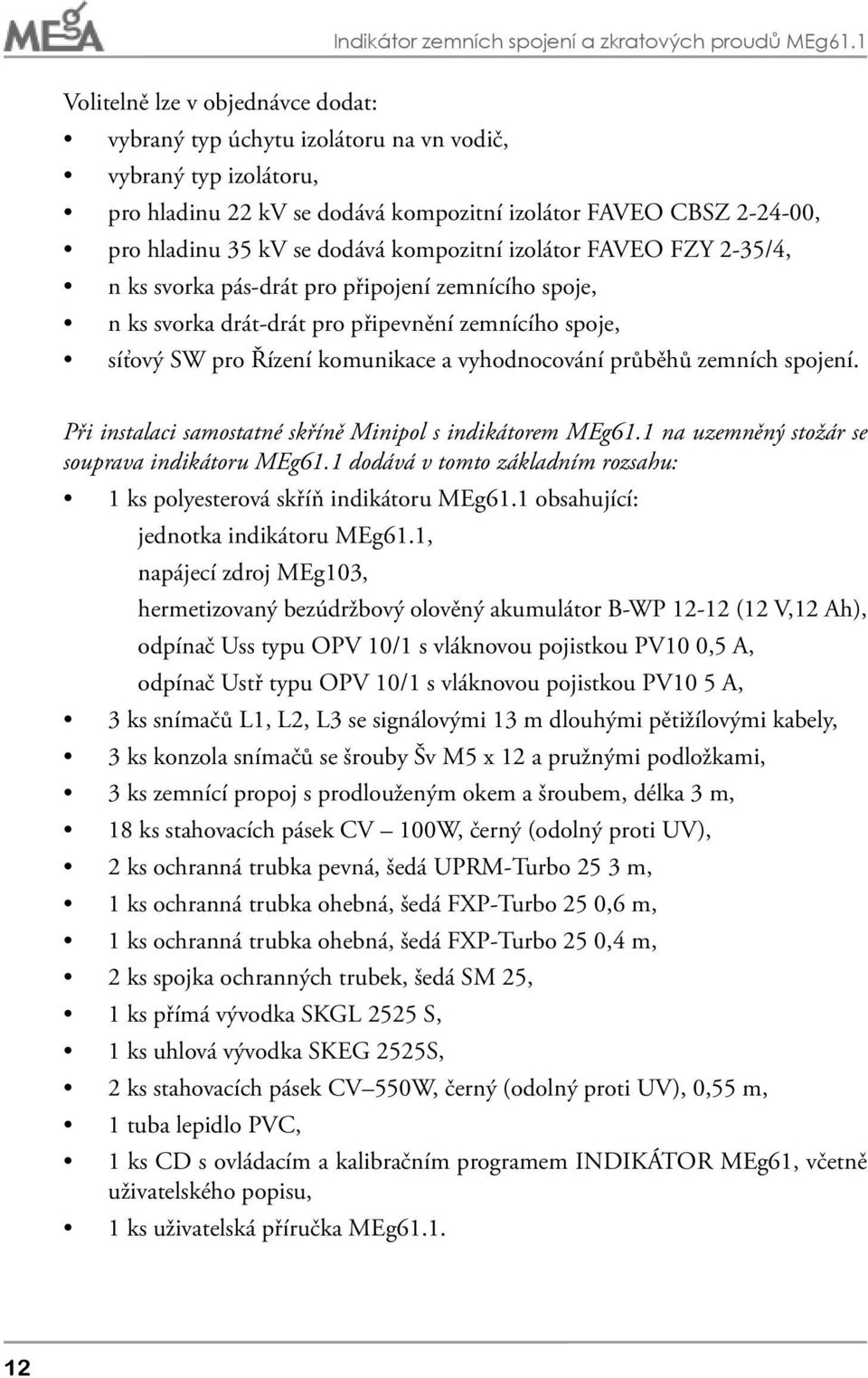

12 Indikátor zemních spojení a zkratových proudů MEg61.1 Volitelně lze v objednávce dodat: vybraný typ úchytu izolátoru na vn vodič, vybraný typ izolátoru, pro hladinu 22 kv se dodává kompozitní izolátor FAVEO CBSZ , pro hladinu 35 kv se dodává kompozitní izolátor FAVEO FZY 2-35/4, n ks svorka pás-drát pro připojení zemnícího spoje, n ks svorka drát-drát pro připevnění zemnícího spoje, síťový SW pro Řízení komunikace a vyhodnocování průběhů zemních spojení. Při instalaci samostatné skříně Minipol s indikátorem MEg61.1 na uzemněný stožár se souprava indikátoru MEg61.1 dodává v tomto základním rozsahu: 1 ks polyesterová skříň indikátoru MEg61.1 obsahující: jednotka indikátoru MEg61.1, napájecí zdroj MEg103, hermetizovaný bezúdržbový olověný akumulátor B-WP (12 V,12 Ah), odpínač Uss typu OPV 10/1 s vláknovou pojistkou PV10 0,5 A, odpínač Ustř typu OPV 10/1 s vláknovou pojistkou PV10 5 A, 3 ks snímačů L1, L2, L3 se signálovými 13 m dlouhými pětižílovými kabely, 3 ks konzola snímačů se šrouby Šv M5 x 12 a pružnými podložkami, 3 ks zemnící propoj s prodlouženým okem a šroubem, délka 3 m, 18 ks stahovacích pásek CV 100W, černý (odolný proti UV), 2 ks ochranná trubka pevná, šedá UPRM-Turbo 25 3 m, 1 ks ochranná trubka ohebná, šedá FXP-Turbo 25 0,6 m, 1 ks ochranná trubka ohebná, šedá FXP-Turbo 25 0,4 m, 2 ks spojka ochranných trubek, šedá SM 25, 1 ks přímá vývodka SKGL 2525 S, 1 ks uhlová vývodka SKEG 2525S, 2 ks stahovacích pásek CV 550W, černý (odolný proti UV), 0,55 m, 1 tuba lepidlo PVC, 1 ks CD s ovládacím a kalibračním programem INDIKÁTOR MEg61, včetně uživatelského popisu, 1 ks uživatelská příručka MEg

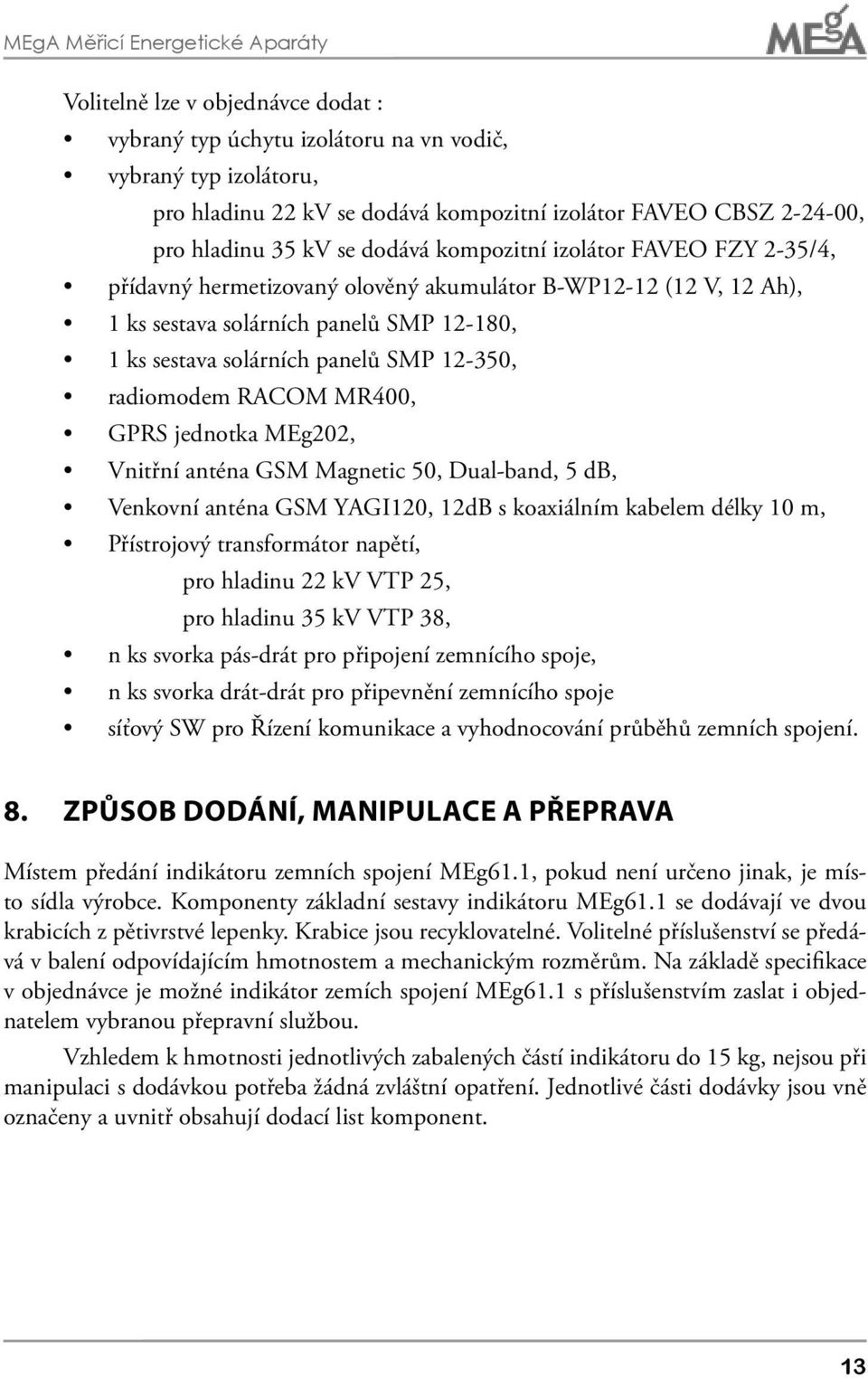

13 MEgA Měřicí Energetické Aparáty Volitelně lze v objednávce dodat : vybraný typ úchytu izolátoru na vn vodič, vybraný typ izolátoru, pro hladinu 22 kv se dodává kompozitní izolátor FAVEO CBSZ , pro hladinu 35 kv se dodává kompozitní izolátor FAVEO FZY 2-35/4, přídavný hermetizovaný olověný akumulátor B-WP12-12 (12 V, 12 Ah), 1 ks sestava solárních panelů SMP , 1 ks sestava solárních panelů SMP , radiomodem RACOM MR400, GPRS jednotka MEg202, Vnitřní anténa GSM Magnetic 50, Dual-band, 5 db, Venkovní anténa GSM YAGI120, 12dB s koaxiálním kabelem délky 10 m, Přístrojový transformátor napětí, pro hladinu 22 kv VTP 25, pro hladinu 35 kv VTP 38, n ks svorka pás-drát pro připojení zemnícího spoje, n ks svorka drát-drát pro připevnění zemnícího spoje síťový SW pro Řízení komunikace a vyhodnocování průběhů zemních spojení. 8. Způsob dodání, manipulace a přeprava Místem předání indikátoru zemních spojení MEg61.1, pokud není určeno jinak, je místo sídla výrobce. Komponenty základní sestavy indikátoru MEg61.1 se dodávají ve dvou krabicích z pětivrstvé lepenky. Krabice jsou recyklovatelné. Volitelné příslušenství se předává v balení odpovídajícím hmotnostem a mechanickým rozměrům. Na základě specifikace v objednávce je možné indikátor zemích spojení MEg61.1 s příslušenstvím zaslat i objednatelem vybranou přepravní službou. Vzhledem k hmotnosti jednotlivých zabalených částí indikátoru do 15 kg, nejsou při manipulaci s dodávkou potřeba žádná zvláštní opatření. Jednotlivé části dodávky jsou vně označeny a uvnitř obsahují dodací list komponent. 13
14 Indikátor zemních spojení a zkratových proudů MEg Záruka Na indikátor zemních spojení MEg61.1 a jeho příslušenství je poskytována záruka 2 roky od jeho prodeje. Vady vzniklé v této lhůtě prokazatelně vadnou konstrukcí, vadným provedením nebo nevhodným materiálem budou bezplatně opraveny výrobcem, přičemž místo plnění záruky je sídlo výrobce indikátoru zemních spojení MEg61.1. V záruční době není dovoleno jednotku indikátoru MEg61 otevírat. Záruka zaniká, provede-li uživatel na indikátoru MEg61 nedovolené úpravy nebo změny, zapojí-li indikátor nesprávně nebo byl-li indikátor provozován v rozporu s technickými podmínkami. Závady na indikátoru MEg61 vzniklé během záruční lhůty reklamuje uživatel u výrobce indikátoru. Reklamace bez přiloženého záručního listu nebude uznána. Výrobce nenese v žádném případě odpovědnost za následné škody způsobené užíváním indikátoru MEg61. Z této záruky neplyne v žádném případě odpovědnost výrobce, která by přesáhla cenu indikátoru MEg61. Záruka se nevztahuje na napájecí a komunikační obvody, pokud jsou součástí dálkově ovládaného úsečníku. 10. Údaje pro objednání Počet souprav indikátoru MEg61.1 se specifikací příslušenství dle. kap. 7, počet skříní indikátoru MEg61 se specifikací příslušenství, napěťová hladina. Na zvláštní požadavek lze dodat : jiný typ zemnící svorky, jiný typ odsouhlaseného nestandardizovaného izolátoru. Kupující může u výrobce objednat instruktáž při instalaci a kalibraci soupravy MEg61.1 v místě instalace snímače MEg Výrobce MEgA Měřící Energetické Aparáty, a.s. Okružní 834 / 29a, Brno Tel/fax: mega@e-mega.cz web: 14

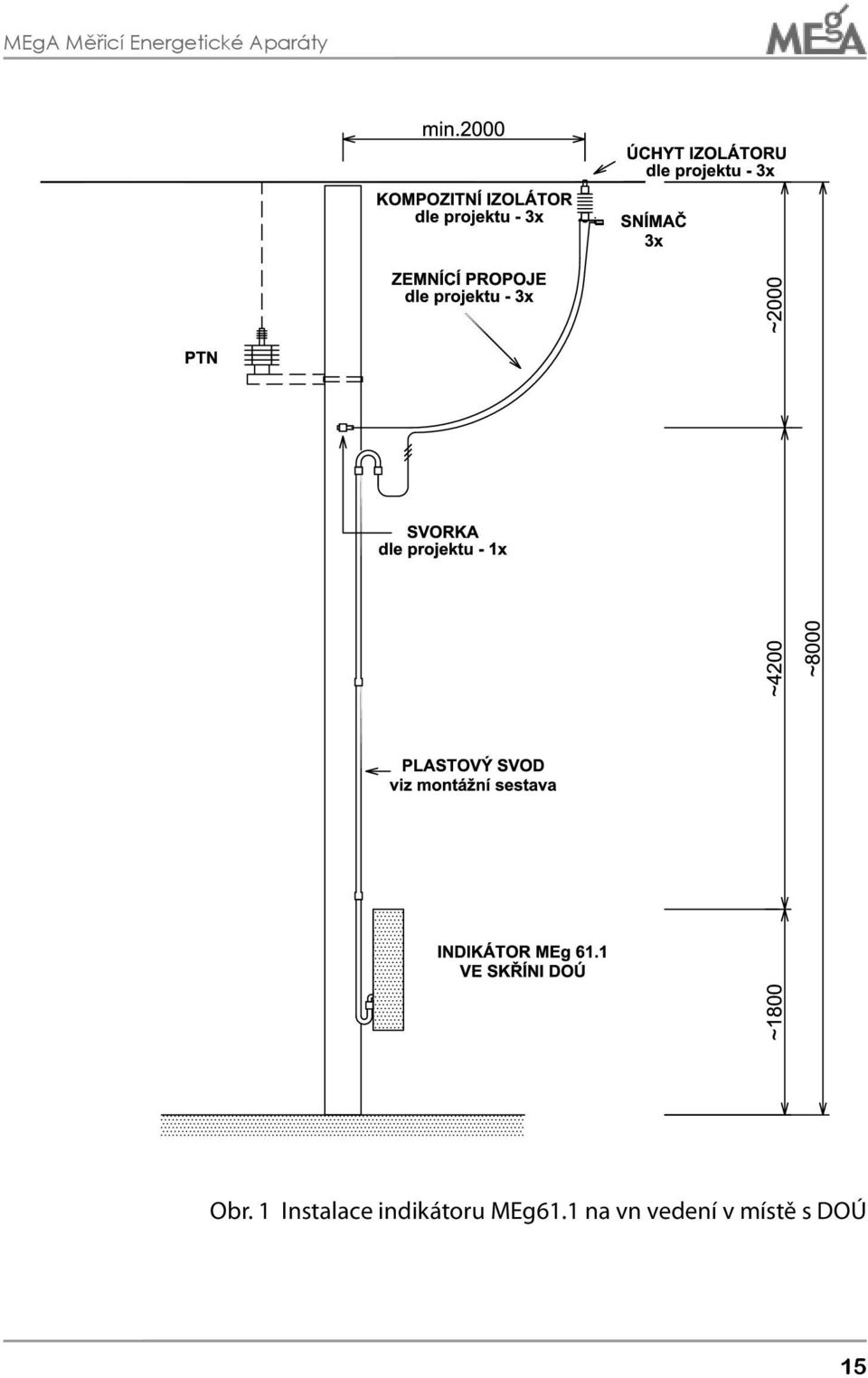

15 MEgA Měřicí Energetické Aparáty Obr. 1 Instalace indikátoru MEg61.1 na vn vedení v místě s DOÚ 15

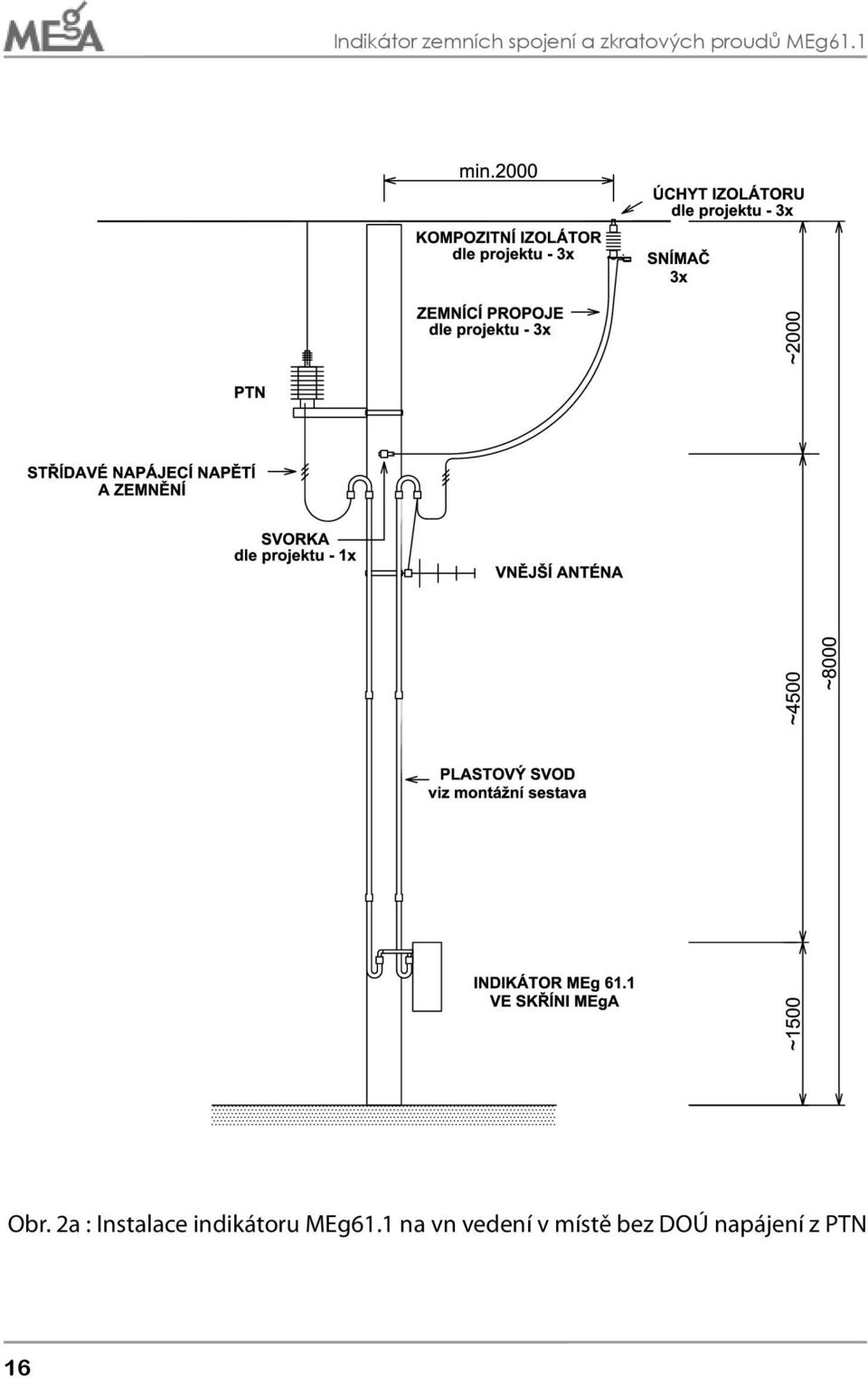

16 Indikátor zemních spojení a zkratových proudů MEg61.1 Obr. 2a : Instalace indikátoru MEg61.1 na vn vedení v místě bez DOÚ napájení z PTN 16

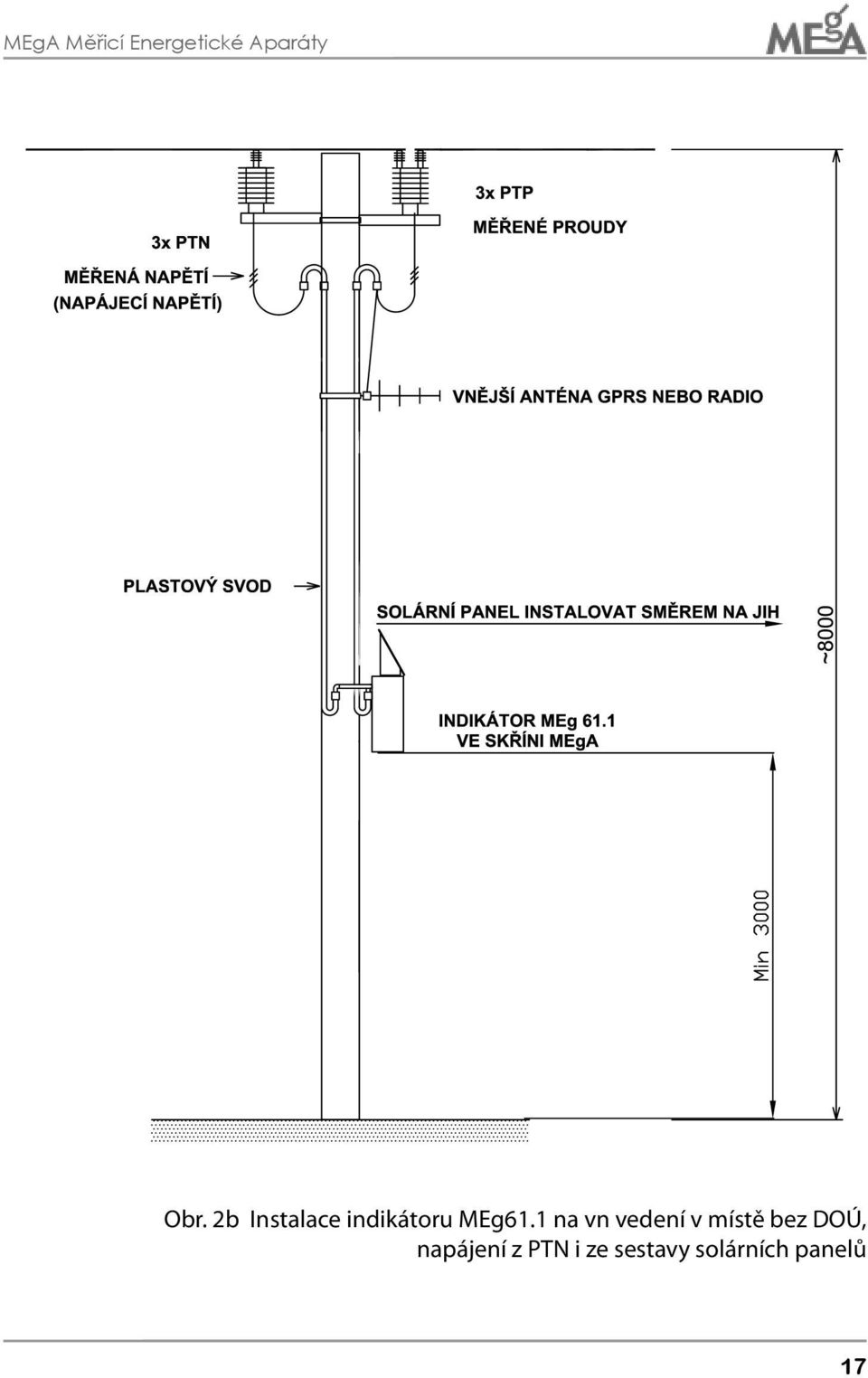

17 MEgA Měřicí Energetické Aparáty Obr. 2b Instalace indikátoru MEg61.1 na vn vedení v místě bez DOÚ, napájení z PTN i ze sestavy solárních panelů 17
18 Indikátor zemních spojení a zkratových proudů MEg61.1 Obr. 3 : Detail sestavy izolátoru a snímače 18
19 MEgA Měřicí Energetické Aparáty Obr. 4 Montážní sestava ochranných dílů pro svod kabelů snímačů 19

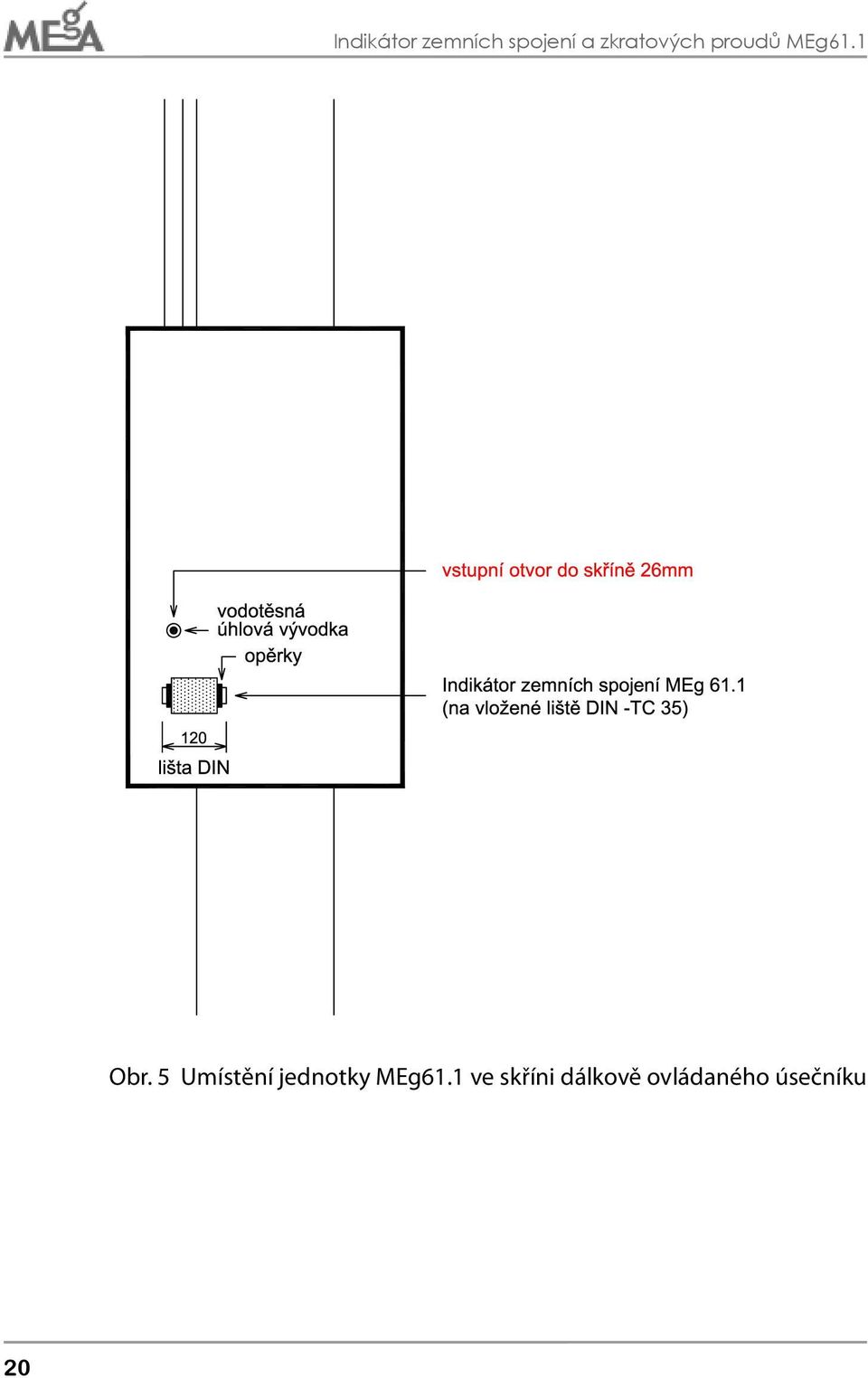

20 Indikátor zemních spojení a zkratových proudů MEg61.1 Obr. 5 Umístění jednotky MEg61.1 ve skříni dálkově ovládaného úsečníku 20
21 MEgA Měřicí Energetické Aparáty Obr. 6 Rozmístění komponent ve skříní indikátoru MEg A B C D E A B C D E A B C D E L1 L2 L3 MEg 61 INDIKÁTOR ZEMNÍCH SPOJENÍ RS 232 / RS 485 Nr RUN IN OUT1 OUT2 OUT3 12V 24V Obr. 7 Jednotka indikátoru MEg61.1 Plastová krabice BOPLA - CombiNorm-Classic CN 100AK mat. ABS 21
22 Indikátor zemních spojení a zkratových proudů MEg A B C D E A B C D E A B C D E L1 L2 L3 MEg 61 INDIKÁTOR ZEMNÍCH SPOJENÍ RS 232 / RS 485 Nr RUN IN OUT1 OUT2 OUT3 12V 24V RS 232 RS 485 MEg 61.1 MEg 61.1 A B C D E A B C D E A B C D E Obr. 8 : Typový a kusové štítky indikátoru MEg
23 MEgA Měřicí Energetické Aparáty SNÍMAČ LEVÝ VODIČ SNÍMAČ STŘEDNÍ VODIČ SNÍMAČ PRAVÝ VODIČ POHLED OD STOŽÁRU B A T2OUT R1IN R2IN T1OUT 12V AŽ 24V L1 L2 L3 MEG61.1 RS482/RS232 RS485/RS232 OUT1 OUT2 OUT IN1 OUT1 OUT2 OUT3 24V KOMUNIKAČNÍ ZAŘÍZENÍ DOÚ Obr. 9 Připojení indikátoru MEg61.1 do skříně DOÚ 23
24 Indikátor zemních spojení a zkratových proudů MEg61.1 POHLED OD STOŽÁRU SNÍMAČ LEVÝ VODIČ SNÍMAČ STŘEDNÍ VODIČ SNÍMAČ PRAVÝ VODIČ SOLÁRNÍ PANEL A - SOLÁRNÍ PANEL B - SKŘÍŇ MINIPOL MEG B 4 8 T2OUT 3 R1IN 7 R2IN 2 T1OUT 6 A V AŽ 24V RS485/RS SÍŤ 230V MĚŘICÍ NAPĚŤOVÝ TRANSFORMÁTOR 100V L1 L2 L3 RS482/RS232 12V 24V MEG103 MEG202.1 ANTENA VNĚJŠÍ RS232 12V AKU/A AKU/B PV/B PV/A O/B IN1 OUT2 230/115V O/A O/A AKU/A PV/B OUT1 12V AKU/B 12V PV/A O/B OUT3 RADIO MODEM MEG /115V SÍŤ 230V MĚŘICÍ NAPĚŤOVÝ TRANSFORMÁTOR 100V Obr. 10 Zapojení ve skříni MEg61.1 s radiovou komunikací 24
25 MEgA Měřicí Energetické Aparáty POHLED OD STOŽÁRU SNÍMAČ LEVÝ VODIČ SNÍMAČ STŘEDNÍ VODIČ SNÍMAČ PRAVÝ VODIČ SOLÁRNÍ PANEL A - SOLÁRNÍ PANEL B - SKŘÍŇ MINIPOL 5 9 B 4 8 T2OUT 3 R1IN 7 R2IN 2 T1OUT 6 A 1 12V AŽ 24V L1 L2 L3 MEG61.1 RS482/RS V 24V RS485/RS232 ANTENA SÍŤ 230V MĚŘICÍ NAPĚŤOVÝ TRANSFORMÁTOR 100V MEG103 VNĚJŠÍ VNITŘNÍ O/A O/A AKU/B PV/B OUT3 12V 230/115V 12V PV/A AKU/A O/B PV/B O/B IN1 OUT2 12V AKU/B PV/A AKU/A OUT1 GPRS MEG202 MEG /115V SÍŤ 230V MĚŘICÍ NAPĚŤOVÝ TRANSFORMÁTOR 100V Obr. 11 Zapojení ve skříni MEg61.1 s komunikací GPRS 25
26 Indikátor zemních spojení a zkratových proudů MEg V 12V 12V MEG202 MEG61.1 MEG VNĚJŠÍ ANTÉNA SNÍMAČ L1 SNÍMAČ L2 SNÍMAČ L3 RADIOMODEM RADIOSTANICE SOLÁRNÍ PANEL A - SOLÁRNÍ PANEL B - 2. POL VTP / L 1. POL VTP / N L1 L2 L3 PV/A O/A AKU/A PV/B O/B AKU/B 230/115V ODPÍNAČ STŘ 0,5A F ODPÍNAČ SS 5A F 12V AKU ZÁKLADNÍ B-WP V AKU PŘÍDAVNÝ B-WP Obr. 12 Připojení vnějších obvodů do skříně MEg
27 MEgA Měřicí Energetické Aparáty Obr. 13 Konstrukce sestavy solárních panelů 27
28 09/2009 Měřicí Energetické Aparáty, a.s. Okružní 834 / 29a Brno tel./fax mega@e-mega.cz
