TENKOSTNNÉ PROFILY Z, C a Σ pro vaznice a paždíky

Transkript

1 Podnikatelská Praha 9 tel: fax: servis@kovprof.cz TENKOSTNNÉ PROFILY Z, C a Σ pro vaznice a paždíky POMCKA PRO PROJEKTANTY A ODBRATELE Rev /2013 Ing. Jaroslav Vácha

2 ÚVOD Tenkostnné Z, C a Σ profily se používají jako nosné prvky stech a stn jako vaznice, paždíky, stnové sloupky, lemování otvor pro vrata a okna apod. Jedná se o za studena tvarované profily, vyrobené z pozinkovaného plechu tloušky 1,5 až 3,0 mm. Vynikají vysokou únosností zejména pi použití spojitých systém pes celou délku objektu resp. dilataního úseku a snadnou montáží. Nezanedbatelnou není ani skutenost, že pozinkované profily se nenatírají a tím snižují operace na stavb na nejnižší možnou úrove. V pomcce jsou tabelovány únosnosti Z, C a Σ profil z materiálu S350GD dodávaných firmou Kovové profily s.r.o. Tabelované hodnoty nelze užít pro žádné profily jiných dodavatel ani v pípad, že by jiné profily byly oznaeny shodn. Statický návrh tenkostnných Z, C a Σ profil mže provádt pouze oprávnná osoba s potebnými znalostmi v oboru. Statické tabulky nesnímají z oprávnné osoby zodpovdnost za bezpený návrh. Použitím tabulek únosnosti oprávnná osoba stvrzuje, že je odborn zpsobilá návrh provést a že se ádn seznámila se všemi požadavky na zpsob návrhu, na technické ešení detail a na zpsob montáže tenkostnných Z, C a Σ profil. OBSAH poet stran: 32 1 ZÁKLADNÍ POPIS Z, C a Σ PROFIL 1.1 Výroba Oznaení Materiál Protikorozní ochrana Výrobní tolerance Zpsob dodávky KONSTRUKNÍ ZÁSADY Z, C a Σ PROFIL 2.1. Statické systémy Píné ezy a prezové charakteristiky Konstrukní zásady ÚNOSNOST Z, C a Σ PROFIL 3.1. Základní pedpoklady stanovení únosnosti Popis tabulek únosnosti Tabulky únosnosti Z profil Tabulky únosnosti C profil Tabulky únosnosti Σ profil P ÍPOJ PLÁŠT K Z, C a Σ PROFILM 4.1. Namáhání pípoj Specifikace spojovacích prostedk BOTKY 5.1. Konstrukní zásady Velikosti botek Seznam obrázk Seznam tabulek Seznam norem a literatury

3 1 ZÁKLADNÍ POPIS Z, C A Σ PROFIL 1.1 Výroba Z, C a Σ profily jsou tenkostnné tyové prvky urené pedevším pro vaznice a paždíky. Jsou vyrábny kontinuálním tvarováním za studena z ocelového pozinkovaného plechu dodávaného ve svitcích. Souástí výrobní linky je i zaízení pro prorážení standardních dr 14 nebo 18 mm do stojiny a linku proto profil opouští již jako hotový dílec ocelové konstrukce pesné délky, s provedenými dírami pro standardní pípoje a s konenou protikorozní ochranou. Tím odpadají jakékoliv další úpravy na staveništi a jedinou operací je montáž. y se vyrábjí v délkách od 1,8 až do 16 m. 1.2 Oznaení Z, C a Σ profily jsou tvarovány z plechu tloušky 1,5, 2,0, 2,5 nebo 3,0 mm. Výška celého profilu je od 120 do 300 mm. Zpsob znaení profilu je následující: Z 250/2,5 - S oznaení typu profilu tlouška profilu velikost profilu tvar profilu Z nebo C nebo Σ ( Σ lze znait i S ) Oznaení typu profilu je bezpodmínen nutné. Stejný zpsob znaení tenkostnných profil, tj. písmeno tvaru + výška profilu / tlouška, volí i další dodavatelé tenkostnných tyových prvk. Tvar píného ezu a jakost použitého materiálu jsou však u každého dodavatele jiné a profily rzných dodavatel proto nejsou vzájemn zamnitelné ani pi stejném znaení. 1.3 Materiál Z, C a Σ profily se tvarují z oceli S 350GD dle [10]. Mechanické vlastnosti dle [4] a [10] jsou následující: mez kluzu f yb,k = 350 [Mpa] mez pevnosti f u,k = 420 [Mpa] modul pružnosti E k = [Mpa] modul pružnosti ve smyku G k = E k /2,6 [Mpa] 1.4 Protikorozní ochrana Tenkostnné Z, C a Σ profily jsou vyrábny z oboustrann pozinkovaného plechu bez dalších povrchových úprav. Pozinkování je klasifikováno stupnm Z 275 dle [10]. 1.5 Výrobní tolerance Základní výrobní tolerance tenkostnných Z, C, Σ profil specifikované v [8]: Tab. D1.2 [8] - pímost (L = délka prvku) = ±L/750 - šíka mezi ohyby = -A/50 - vnjší šíka = -B/80 Tab. D1.8 [8] - podélná vzdálenost skupin dr = ±2 mm - vzájemná poloha dr ve skupin = ±2 mm (skupinou dr se rozumí kompletní pípoj profilu k botce) Funkní výrobní tolerance tenkostnných Z, C, Σ profil specifikované v [8]: Tab. D2.2 [8] - šíka vnitní ásti pro L<7 m = ±3 mm - šíka vnitní ásti pro L>7 m = -3/+5 mm - šíka vnjší ásti pro t<3 mm = -3/+6 mm - šíka vnjší ásti pro t>3 mm = -5/+7 mm - 2 -

4 - rovinnost = ±D/50 - vnitní polomr ohybu R = ±2 mm - úhel mezi pilehlými stranami = ±3 Tab. D2.7 [8] - uíznutá délka v tžišové ode = ±L/ mm - pímost = ±L/750 (min. 5 mm) - kolmost konc = ±D/100 - zkroucení = ±L/700 (min. 4 mm, max. 20 mm) 1.6 Zpsob dodávky Z, C a Σ profily jsou z výroby dodávány již jako hotové dílce pipravené pro montáž. Z výrobní linky jsou opateny standardními otvory 14 nebo 18 mm ve stojin pro pípoje profil k botkám nebo stykování v pesazích. Díry je možné provést v libovolném míst po délce profilu pi splnní podmínek minimálních vzdáleností skupin dr od konc viz obr Jejich umístní v píném ezu je pevn dáno polohou roztené áry resp. roztených ar, podrobnji viz kap Z profily jsou v rámci dodávky naskládány do sebe a mají proto minimální nároky na pepravní prostor. Pro objednávku profil je nutné pedat zjednodušenou výrobní dokumentaci jednotlivých prvk. Je nutné specifikovat délku každé položky a umístní dr po délce profilu. Díry se kótují se od zaátku profilu pro každou díru staniením. Poloha dr v píném ezu je standardní a není teba ji popisovat. Na výkrese každé jednotlivé položky je nutné rovnž schematicky naznait píný ez, aby byla jednoznan stanovena stranová orientace volných okraj pásnic. Píklad výrobní dokumentace je na obrázku 1. Dílec A1-5x Z 240/2,0 L1 L2 L3 L4 L5 L6 L7 Obr. 1 - Výrobní výkres Z, C a Σ profilu pro objednávku 2 KONSTRUKNÍ ZÁSADY Z, C A Σ PROFIL 2.1 Statické systémy Tenkostnné tyové profily jsou ureny pedevším jako nosné prvky stech a stn - vaznice, paždíky, sloupky, lemovací profily prostup. Pi jejich návrhu je využíváno spolupsobení s plošnými prvky opláštní jako trapézovými plechy nebo sendviovými panely ke stabilizaci profilu. Proto je také nutné pi návrhu Z, C a Σ profilu zohlednit zpsob pipojení opláštní k pásnici profilu. Jako nosné prvky stech a stn se profily používají standardn až do rozptí 12 až 14 m. Všechny ti tvary profil lze používat jako prosté nosníky a spojité nosníky o dvou nebo pípadn o tech polích. Z profily je možné navíc použít pro velmi únosný a tím ekonomicky výhodný spojitý systém s pesahy jako spojitý nosník minimáln o tech polích. Pro spojitý systém s pesahy o pti a více polích jsou krajní pole z profilu o stupe tlustšího. y jsou dodávány v délkách polí zvtšených o standardizované pesahy nad vnitními podporami. Spojitosti nosníku je dosaženo vložením jednoho Z profilu do druhého a jejich vzájemným sešroubováním ve zdvojení nad vnitní podporou a na konci pesah. To, že profily lze do sebe vložit, je zajištno jejich specifickým nesymetrickým tvarem píného ezu, kdy jeden profil otoený kolem podélné osy profilu o 180 pesn kopíruje profil druhý. Pro systémy s lichým potem polí - 3 -

5 musí být krajní Z profily osazeny vždy se širší pásnicí smrem k plášti. Rovina pípadného ztužení se umísuje do úrovn pipojení botek Z, C a Σ profil k vazníkm resp. sloupm. Podrobnosti o statických systémech Z, C a Σ profil jsou na obrázku 2.1. PROSTÉ NOSNÍKY - profily "Z", "C" a "Σ" K K3 L L L L L SPOJITÉ NOSNÍKY S PESAHY - 3 až 4 POLE - pouze profily "Z" K3 K1 K1 K1 K1 K1 K1 K3 L L L L SPOJITÉ NOSNÍKY S PESAHY - min. 5 POLÍ - pouze profily "Z" K3 K1 K2 K1 K1 K1 K1 K2 K1 K3 L - krajní pole L - vnitní pole L - vnitní pole L - vnitní pole L - krajní pole SPOJITÉ NOSNÍKY - 2 až 3 POLE - profily "Z", "C" a "Σ" K K3 L L L L L Obr Statické systémy Z, C a Σ profil K1 = 500 mm pro Z 120 až Z 180 resp. 600 mm pro Z 210 až Z 300 K2 = 750 mm pro Z 120 až Z 180 resp. 900 mm pro Z 210 až Z 300 K3 = min. 30 mm 2.2 Píné ezy a prezové charakteristiky Základní prezové charakteristiky a koty tvaru Z, C a Σ profil jsou v tabulce 2.1., obrázky píných ez na obrázku 2.2. WFb D1 Ø C B A H H A=C C=A B D1 ØØ D1 H C=A B A=C D1 D1 Ø WFo WF WF Obr Píné ezy Z, C a Σ profil - 4 -

6 PROFIL tl. G Tvar profilu Prezové charakteristiky [mm] [kg/m] H WF(b) WFo D1 φ A B C A Aeff Iy Iyeff Wyeff [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm] [mm2] [mm2] [mm4] [mm4] [mm3] x10 6 x10 6 x Z Z Z Z Z Z Z C C C C C C Σ Σ Σ Σ Σ Σ Konstrukní zásady Tab. 2 - Prezové charakteristiky a velikosti profil Z, C a Σ profily se používají jako vaznice, paždíky nebo stnové sloupky. V míst podpor je pipojení k nosné konstrukci provedeno standardn prostednictvím botky pro pipojení shora vazníku nebo vn sloupu nebo na výztuhu pi pipojení mezi vazníky resp. sloupy. Botka mže být z plechu nebo úhelníku, pípadn i s výztuhou. Konstrukní ešení a únosnosti vlastních botek jsou podrobn popsány v kapitole. 5. V míst podpory je pipojení k botce realizováno šrouby M12 pro Z 120, Z 140 a všechny profily C a Σ nebo šrouby M16 pro Z profily od Z 180 výše. Používají se šrouby jakosti 5,6 nebo 8,8. Tenkostnné profily jsou na botky zavšeny tak, že pásnice profil nejsou v kontaktu v podprnou konstrukcí. Detaily pípoj Z profil vaznic a paždík jsou na obr. 2.3 detaily pípoj C a Σ profil paždík jsou na obr

7 Z, C a Σ profily se používají pi splnní následujících konstrukních zásad, které vyplývají ze specifinosti tenkostnného profilu a požadavk norem pro navrhování : - profily musí být podepeny (pipojeny) tak, že mezi spodní pásnicí tenkostnného profilu a spodní konstrukcí musí být 5 mm vle; - u vaznic volný okraj horní pásnice Z profilu smuje vždy k hebeni stechy, tj. proti spádu; - pi montáži vaznic a paždík je nutné vhodným zpsobem provizorn zajistit stabilitu horního tlaeného pásu do doby, než bude pipojen pláš; - pi montáži paždík je nutné vhodným zpsobem provizorn zajistit profily proti svislé deformaci rozepením nebo vyvšením do doby, než bude pipojen stnový pláš, který paždíky svisle podpírá v provozním stavuje a který je svisle podepen zpravidla podezdívkou; - hebenové vaznice jsou navzájem propojeny bu prbžným pozinkovaným plechem tloušky 1,5 až 3 mm, který je pišroubován k vaznicím spolu s krytinou nebo spojovacími prvky v rozteích cca L/4 až L/6 resp. 1 až 1,5 m. Propojení vaznic v hebeni stechy je na obr U hebenových vaznic je nutné pro namáhání pipoíst svislou výslednici od šikmé složky zatížení, psobící ve spádu stech; - pi vtších spádech stechy nebo pi délkách spádu pes 20 m se doporuuje propojení mezilehlých vaznic do hebenové vaznice táhly v polovin rozptí, pi vtších rozptích vaznic ve tetinách rozptí dle obr trapézový plech, sendviový panel samovrtný (závitotvorný) šroub v každé vln vaznice "Z" M12 nebo M16 botka samovrtný (závitotvorný) šroub v každé vln botka min. 5 vazník trapézový plech, sendviový panel (paždíky netvoí svislé podepení plášt) paždík "Z" min. 5 M12 nebo M16 sloup Obr Pípoje Z profil vaznic a paždík pípojný plech botka samovrtný (závitotvorný) šroub v každé vln M12 samovrtný (závitotvorný) šroub v každé vln M12 trapézový plech, sendviový panel (paždíky netvoí svislé podepení plášt) paždík "C" nebo "Σ" sloup trapézový plech, sendviový panel (paždíky netvoí svislé podepení plášt) paždík "C" nebo "Σ" min. 5 sloup Obr Pípoje C a Σ profil paždík - 6 -

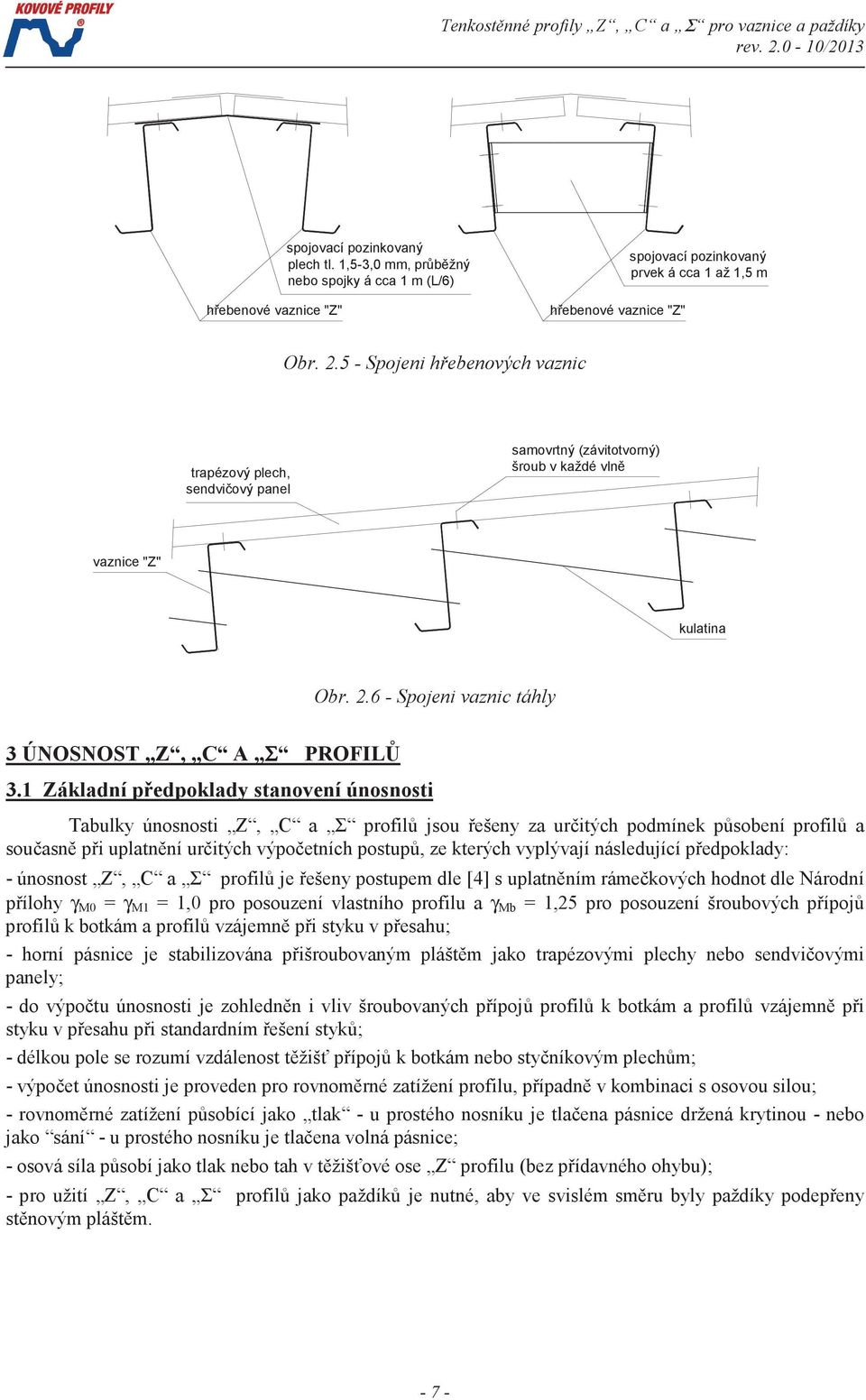

8 hebenové vaznice "Z" spojovací pozinkovaný plech tl. 1,5-3,0 mm, prbžný nebo spojky á cca 1 m (L/6) hebenové vaznice "Z" spojovací pozinkovaný prvek á cca 1 až 1,5 m Obr Spojeni hebenových vaznic trapézový plech, sendviový panel samovrtný (závitotvorný) šroub v každé vln vaznice "Z" kulatina Obr Spojeni vaznic táhly 3 ÚNOSNOST Z, C A Σ PROFIL 3.1 Základní pedpoklady stanovení únosnosti Tabulky únosnosti Z, C a Σ profil jsou ešeny za uritých podmínek psobení profil a souasn pi uplatnní uritých výpoetních postup, ze kterých vyplývají následující pedpoklady: - únosnost Z, C a Σ profil je ešeny postupem dle [4] s uplatnním rámekových hodnot dle Národní pílohy γ M0 = γ M1 = 1,0 pro posouzení vlastního profilu a γ Mb = 1,25 pro posouzení šroubových pípoj profil k botkám a profil vzájemn pi styku v pesahu; - horní pásnice je stabilizována pišroubovaným pláštm jako trapézovými plechy nebo sendviovými panely; - do výpotu únosnosti je zohlednn i vliv šroubovaných pípoj profil k botkám a profil vzájemn pi styku v pesahu pi standardním ešení styk; - délkou pole se rozumí vzdálenost tžiš pípoj k botkám nebo styníkovým plechm; - výpoet únosnosti je proveden pro rovnomrné zatížení profilu, pípadn v kombinaci s osovou silou; - rovnomrné zatížení psobící jako tlak - u prostého nosníku je tlaena pásnice držená krytinou - nebo jako sání - u prostého nosníku je tlaena volná pásnice; - osová síla psobí jako tlak nebo tah v tžišové ose Z profilu (bez pídavného ohybu); - pro užití Z, C a Σ profil jako paždík je nutné, aby ve svislém smru byly paždíky podepeny stnovým pláštm

9 3.2 Popis tabulek únosnosti - všechny únosnosti dle MSÚ jsou v tabulkách v ádcích íslo 1 až 4 uvedeny v návrhových hodnotách - porovnáváme s návrhovou hodnotou zatížení profilu stanovenou dle [2]; - v tabulkách jsou uvedeny únosnosti pro samotné rovnomrné zatížení a pro kombinaci rovnomrného zatížení a osové síly N Ed = ±15 nebo ±30 kn pro profily Z o pti a více polích je osová síla uvažována pouze v krajních polích; - v tabelovaných hodnotách únosnosti není zohlednna vlastní tíha samotného Z, C a Σ profilu, vlastní tíhu je nutné zahrnout do rovnomrného zatížení profilu q Ed [kn/m]; - maximální zatížení pro limitní deformaci L/200 a L/300 v tabulkách na ádcích íslo 5 a 6 jsou v návrhových hodnotách se souinitelem zatížení γ F = 1,0, což odpovídá charakteristickým hodnotám; - tabulky lze použít i pro spojité nosníky s rznou délkou polí, maximální rozdíl délek je 25%, únosnost se vyhledá pro pole nejvtší délky; - statickým systémem pro Z profil mže být prostý nosník, spojitý nosník s pesahy o tech nebo tyech polích pi stejné velikosti profilu a spojitý nosník s pesahy o pti a více polích, kdy je profil krajních polí o stupe silnjší než profil vnitních polí; - statickým systémem pro C a Σ profily je prostý nosník, spojitý nosník o dvou polích a spojitý nosník o tech polích, rozptí spojitých nosník je limitováno maximální výrobní délkou profilu 16 m; - pokud je pi stanovení zatížení dle [2] v kombinaci s rovnomrným zatížením uplatován i vliv osamlého bemene P [kn], zahrne se vliv tohoto bemene redukcí tabelované únosnosti: prostý nosník : u Rd = u Rd -2,16/LxP u Rk = u Rk -1,44/LxP L = rozptí pole [m] spojitý nosník : u Rd = u Rd -3,18/LxP u Rk = u Rk -2,70/LxP u R = tabelovaná únosnost [kn/m] - 8 -

10 3.3 Tabulky únosnosti Z profil Z 120-S ádek. 2 : Únosnost s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] Z 120/1, G =2,84 kg/m Z 120/2, G = 3,78 kg/m SPOJITÝ NOSNÍK O 3 NEBO 4 POLÍCH - PESAHY 0,5 m Z 120/1, Z 120/2, SPOJITÝ NOSNÍK O 5 A VÍCE POLÍCH - PESAHY 0,5 m + 0,75 m krajní : Z 120/2, vnitní : Z 120/1,

11 Z 140-S ádek. 2 : Únosnost s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] Z 140/1, G =3,07 kg/m Z 140/2, G = 4,10 kg/m SPOJITÝ NOSNÍK O 3 NEBO 4 POLÍCH - PESAHY 0,5 m Z 140/1, Z 140/2, SPOJITÝ NOSNÍK O 5 A VÍCE POLÍCH - PESAHY 0,5 m + 0,75 m krajní : Z 140/2, vnitní : Z 140/1,

12 Z 180-S ádek. 2 : Únosnost s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] Z 180/1, G =4,02 kg/m Z 180/2, G = 5,35 kg/m SPOJITÝ NOSNÍK O 3 NEBO 4 POLÍCH - PESAHY 0,5 m Z 180/1, Z 180/2, SPOJITÝ NOSNÍK O 5 A VÍCE POLÍCH - PESAHY 0,5 m + 0,75 m krajní : Z 180/2, vnitní : Z 180/1,

13 Z 210-S ádek. 2 : Únosnost s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] Z 210/1, G =4,37 kg/m Z 210/2, G = 5,82 kg/m Z 210/2, G = 7,28 kg/m SPOJITÝ NOSNÍK O 3 NEBO 4 POLÍCH - PESAHY 0,6 m Z 210/1, Z 210/2, Z 210/2, SPOJITÝ NOSNÍK O 5 A VÍCE POLÍCH - PESAHY 0,6 m + 0,9 m krajní : Z 210/2, vnitní : Z 210/1, krajní : Z 210/2, vnitní : Z 210/2,

14 Z 240-S ádek. 2 : Únosnost s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] Z 240/2, G =6,61 kg/m Z 240/2, G = 8,26 kg/m Z 240/3, G = 9,91 kg/m SPOJITÝ NOSNÍK O 3 NEBO 4 POLÍCH - PESAHY 0,6 m Z 240/2, Z 240/2, Z 240/3, SPOJITÝ NOSNÍK O 5 A VÍCE POLÍCH - PESAHY 0,6 m + 0,9 m krajní : Z 240/2, vnitní : Z 240/2, krajní : Z 240/3, vnitní : Z 240/2,

15 Z 270-S ádek. 2 : Únosnost s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] Z 270/2, G = 7,08 kg/m Z 270/2, G = 8,85 kg/m Z 270/3, G = 10,62 kg/m SPOJITÝ NOSNÍK O 3 NEBO 4 POLÍCH - PESAHY 0,6 m Z 270/2, Z 270/2, Z 270/3, SPOJITÝ NOSNÍK O 5 A VÍCE POLÍCH - PESAHY 0,6 m + 0,9 m krajní : Z 270/2, vnitní : Z 270/2, krajní : Z 270/3, vnitní : Z 270/2,

16 Z 300-S ádek. 2 : Únosnost s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 30 kn (návrhová hodnota, osová síla v tlaku nebo tahu) Pípustné rovnomrné zatížení Pípustné [kn/m] pro rovnomrné pole rozp zatížení [kn/m] pro pole rozptí L [m] G [kg/m] Z 300/2, G = 7,55 kg/m Z 300/2, G = 9,44 kg/m Z 300/3, G = 11,33 kg/m SPOJITÝ NOSNÍK O 3 NEBO 4 POLÍCH - PESAHY 0,6 m Z 300/2, Z 300/2, Z 300/3, SPOJITÝ NOSNÍK O 5 A VÍCE POLÍCH - PESAHY 0,6 m + 0,9 m krajní : Z 300/2, vnitní : Z 300/2, krajní : Z 300/3, vnitní : Z 300/2, Tab Únosnost profil Z 120 až Z

17 3.4 Tabulky únosnosti C profil C 140-S ádek. 2 : Únosnost s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] C 140/1, G =3,47 kg/m C 140/2, G = 4,63 kg/m SPOJITÝ NOSNÍK O 2 POLÍCH G [kg/m] C 140/1, G =3,47 kg/m C 140/2, G = 4,63 kg/m SPOJITÝ NOSNÍK O 3 POLÍCH G [kg/m] C 140/1, G =3,47 kg/m C 140/2, G = 4,63 kg/m

18 C 180-S ádek. 2 : Únosnost s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) ádek. 4 : Únosnost pro sání s vlivem osové síly 15 kn (návrhová hodnota, osová síla v tlaku nebo tahu) G [kg/m] C 180/1, G =3,94 kg/m C 180/2, G = 5,26 kg/m SPOJITÝ NOSNÍK O 2 POLÍCH G [kg/m] C 180/1, G =3,94 kg/m C 180/2, G = 5,26 kg/m SPOJITÝ NOSNÍK O 3 POLÍCH G [kg/m] C 180/1, G =3,94 kg/m C 180/2, G = 5,26 kg/m
