1 ŠKOLA STROJVEDOUCÍ květen / červen 2014 Marek Poustka poustka@gmail.com

2 Zastavení v ŢST

3 Zastavení v ŢST. Vlak musí zastavit pokud moţno tak,aby - uvolnil zadní námezník alespoň na 20m - uvolnil hranici izolovaného úseku - všechny vozy s cestujícími byly u nástupiště

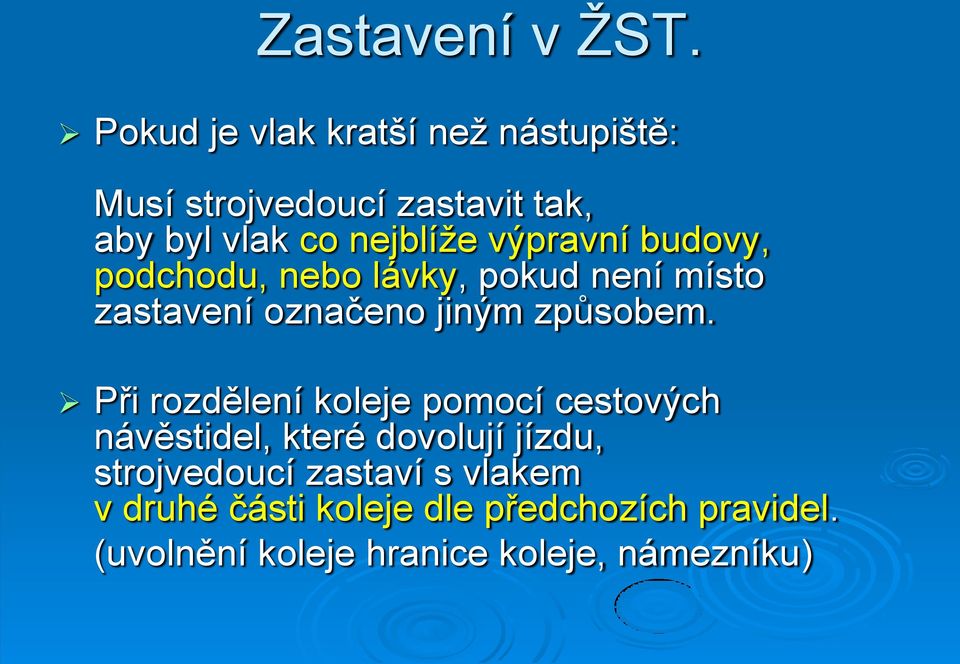

4 Zastavení v ŢST. Pokud je vlak kratší neţ nástupiště: Musí strojvedoucí zastavit tak, aby byl vlak co nejblíţe výpravní budovy, podchodu, nebo lávky, pokud není místo zastavení označeno jiným způsobem. Při rozdělení koleje pomocí cestových návěstidel, které dovolují jízdu, strojvedoucí zastaví s vlakem v druhé části koleje dle předchozích pravidel. (uvolnění koleje hranice koleje, námezníku)

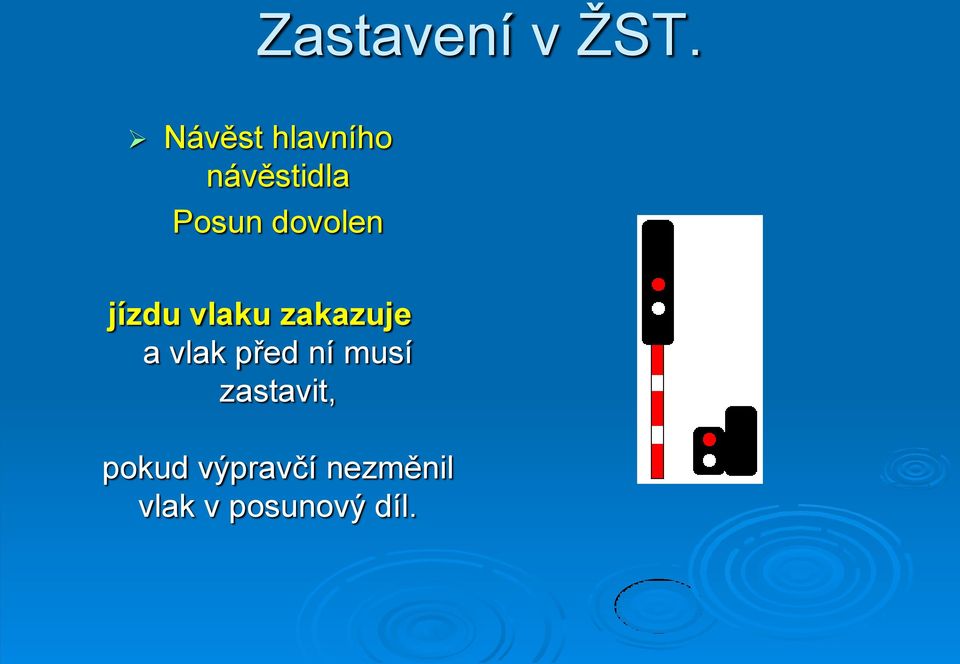

5 Zastavení v ŢST. Návěst hlavního návěstidla Posun dovolen jízdu vlaku zakazuje a vlak před ní musí zastavit, pokud výpravčí nezměnil vlak v posunový díl.

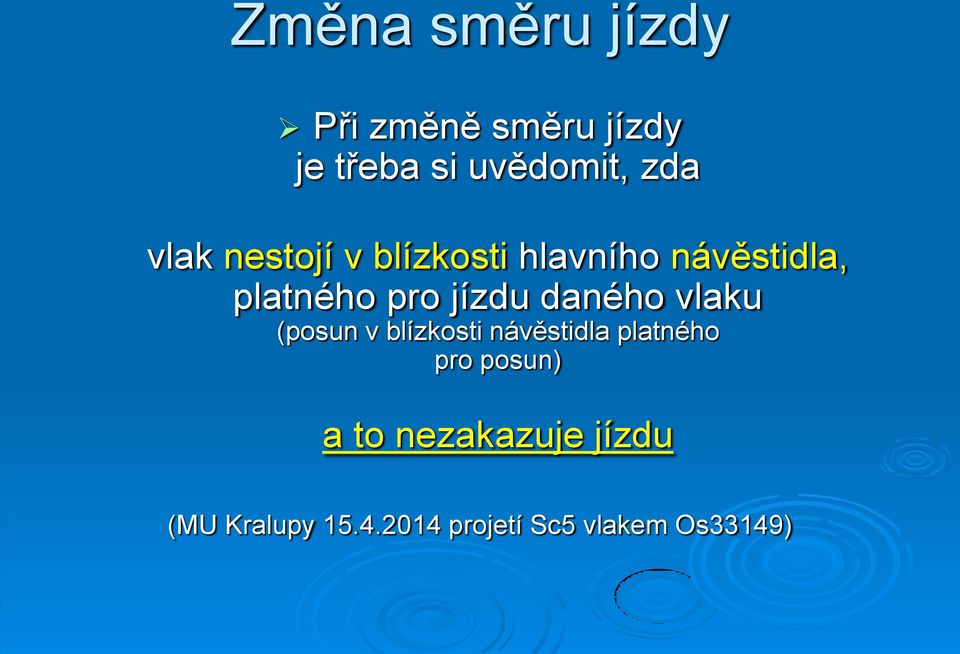

6 Změna směru jízdy Při změně směru jízdy je třeba si uvědomit, zda vlak nestojí v blízkosti hlavního návěstidla, platného pro jízdu daného vlaku (posun v blízkosti návěstidla platného pro posun) a to nezakazuje jízdu (MU Kralupy projetí Sc5 vlakem Os33149)

7 Proces odjezdu změna dle ČD D2

8 Proces odjezdu změna ČD D2 Pokud je vlak vypraven dle předpisu SŢDC D1, pak strojvedoucí zahájí proces odjezdu následovně:

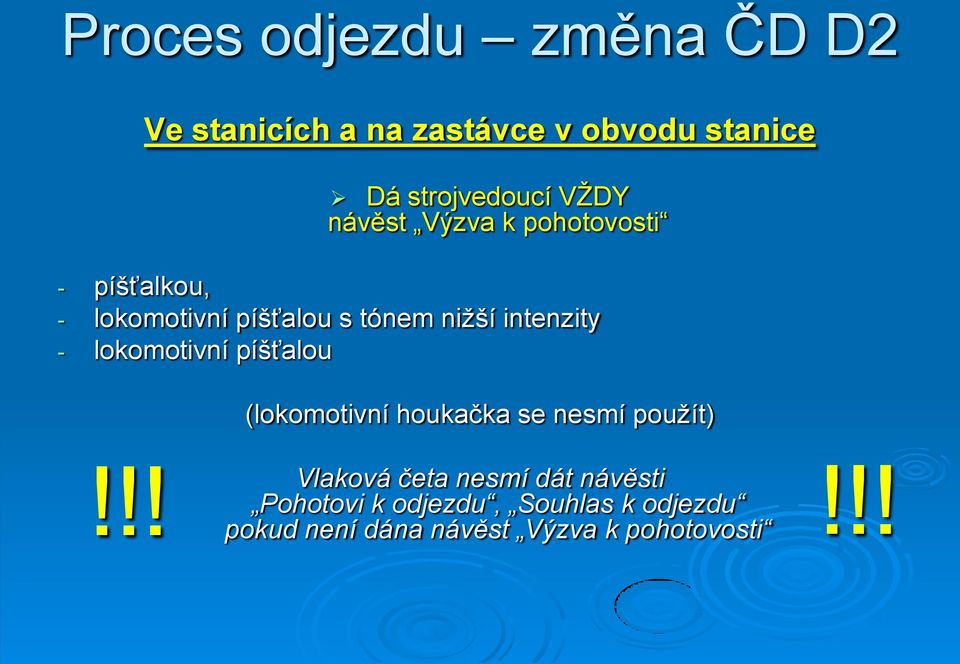

9 Proces odjezdu změna ČD D2 Ve stanicích a na zastávce v obvodu stanice Dá strojvedoucí VŢDY návěst Výzva k pohotovosti - píšťalkou, - lokomotivní píšťalou s tónem niţší intenzity - lokomotivní píšťalou (lokomotivní houkačka se nesmí pouţít)!!! Vlaková četa nesmí dát návěsti!!! Pohotovi k odjezdu, Souhlas k odjezdu pokud není dána návěst Výzva k pohotovosti

10 Proces odjezdu změna ČD D2 Ve stanicích s VDS, na zastávce mimo obvod stanice a z místa mimořádného zastavení pro výstup a nástup zam.sţdc Dá strojvedoucí návěst Výzva k pohotovosti dle potřeby - píšťalkou, - lokomotivní píšťalou s tónem niţší intenzity - lokomotivní píšťalou (lokomotivní houkačka se nesmí pouţít)

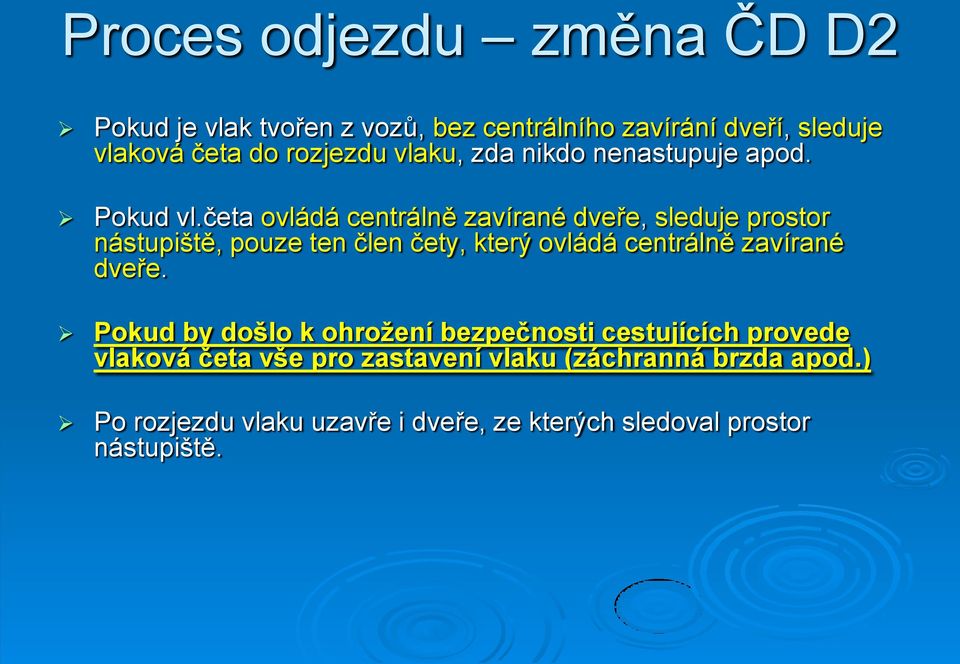

11 Proces odjezdu změna ČD D2 Pokud je vlak tvořen z vozů, bez centrálního zavírání dveří, sleduje vlaková četa do rozjezdu vlaku, zda nikdo nenastupuje apod. Pokud vl.četa ovládá centrálně zavírané dveře, sleduje prostor nástupiště, pouze ten člen čety, který ovládá centrálně zavírané dveře. Pokud by došlo k ohroţení bezpečnosti cestujících provede vlaková četa vše pro zastavení vlaku (záchranná brzda apod.) Po rozjezdu vlaku uzavře i dveře, ze kterých sledoval prostor nástupiště.

12 Odjezd ze ŢST. na RPN

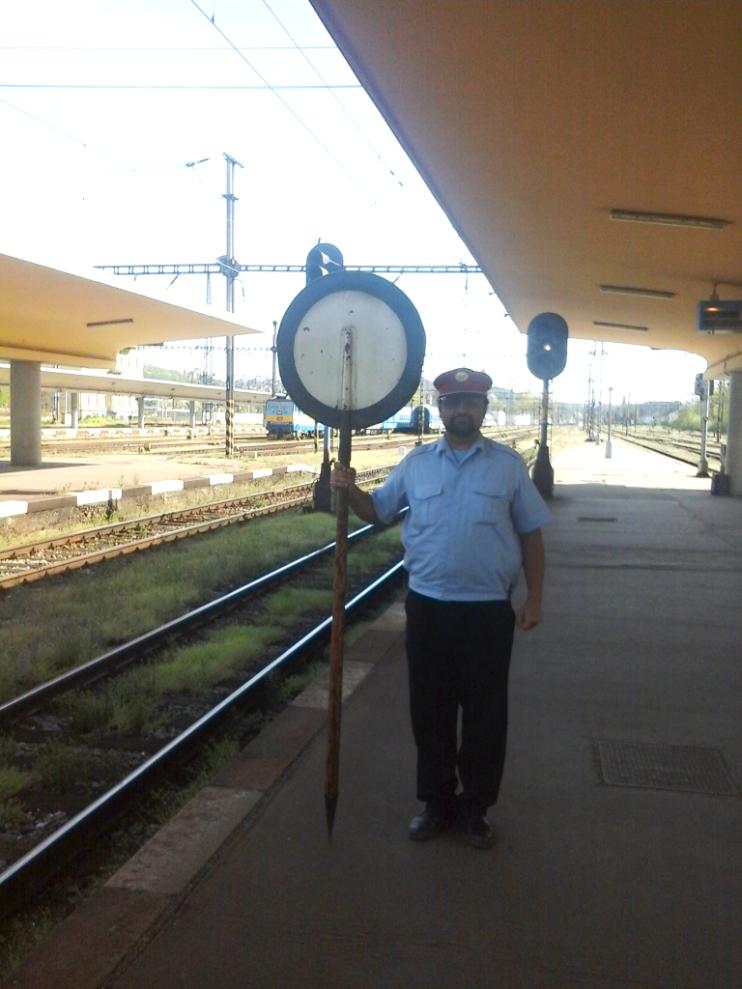

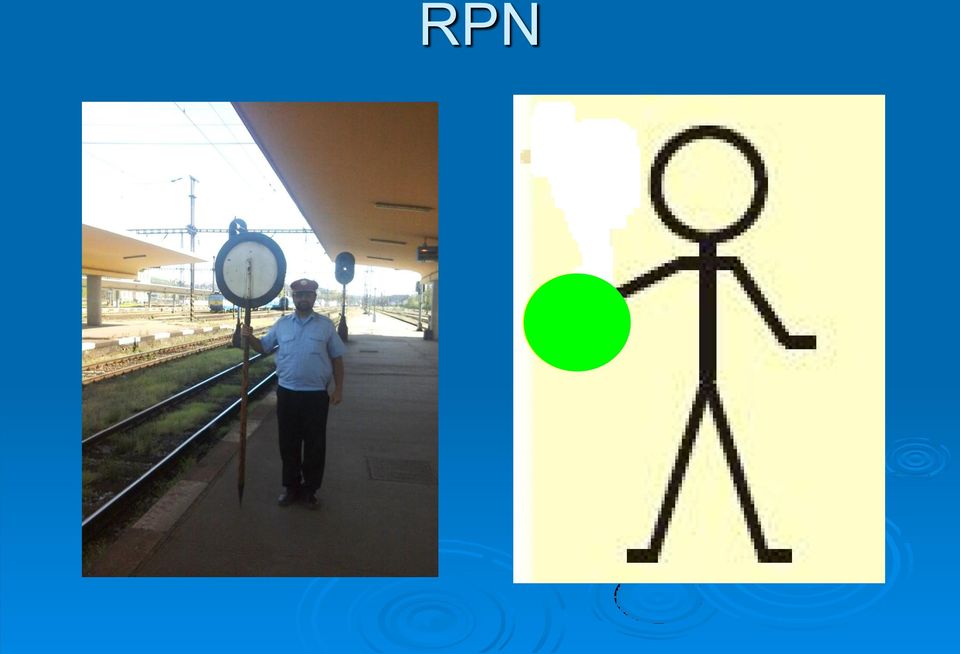

13 RPN

14 RPN U návěstidel: odjezdových, cestových, vloţených je platná POUZE s rozkazem k odjezdu vlaku výpravčím - Návěstí ODJEZD (výpravkou) - RDST - Písemným rozkazem - Osobně ústně

15 RPN Pokud výpravčí nedal rozkaz k odjezdu vlaku musí strojvedoucí s projíţdějícím vlakem zastavit před koncem vlakové cesty

16 Jízda kolem hlavních návěstidel

17 Krycí návěstidlo Hlavní návěstidlo Označovací štítek: Lk Sk

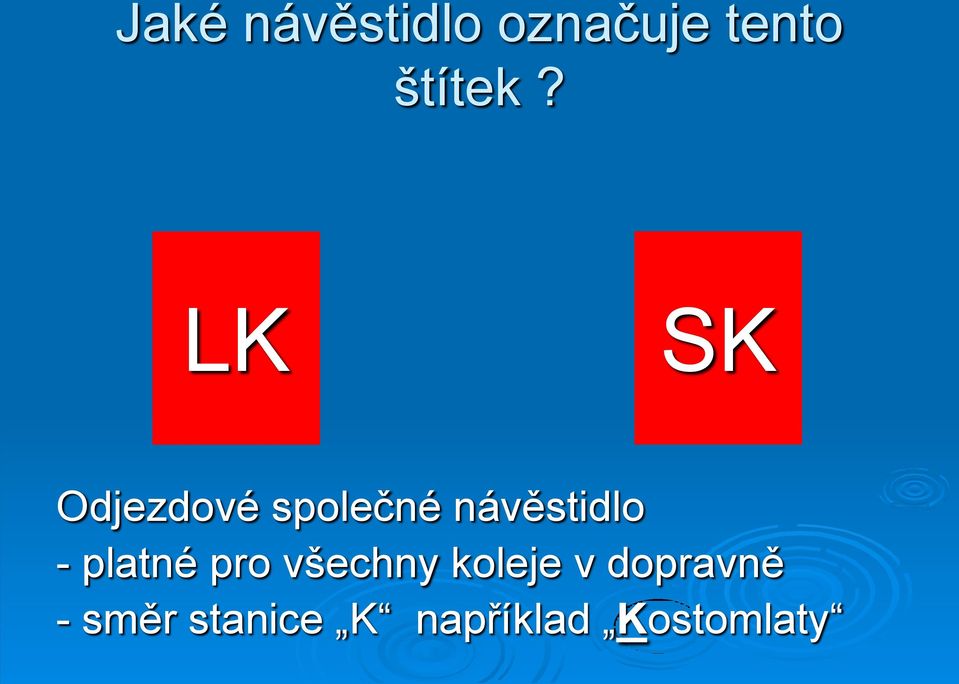

18 Jaké návěstidlo označuje tento štítek? LK SK Odjezdové společné návěstidlo - platné pro všechny koleje v dopravně - směr stanice K například Kostomlaty

19 Jak výpravčí dovolí jízdu kolem krycího návěstidla zakazujícího jízdu? Strojvedoucí po zastavení u krycího návěstidla zakazujícího jízdu kontaktuje výpravčího přední stanice/zadní stanice. Ten nadiktuje Pv příkaz do části Jiné příkazy.

20 Jak výpravčí dovolí jízdu kolem krycího návěstidla zakazujícího jízdu? Pokud krycí návěstidlo kryje výhybky, musí výpravčí omezit rychlost přes tyto výhybky na max. 40 km/h. (z důvodu jejich zabezpečení) Pokud krycí návěstidlo kryje PZZ, musí výpravčí nařídit jízdu se zvýšenou opatrností přes tyto PZZ

21 Jak výpravčí dovolí jízdu kolem krycího návěstidla zakazujícího jízdu? Krycí návěstidlo nákladiště pro Vaší jízdu neplatí. Přes výhybky nákladiště nepřekročte rychlost 40 km/h.

22 POZOR POKUD KRYCÍ NÁVĚSTIDLO KRYJE VÝHYBKY NA ŠIRÉ TRATI A ZAKAZUJE JÍZDU/POCHYBNÁ NÁVĚST, NESMÍ SE BEZ SOUHLASU VÝPRAVČÍHO POKRAČOVAT ZA TOTO NÁVĚSTIDLO

23 Štíty Op

24 Štít Op

25 Štít Op Co štít Op nařizuje?

26 Štít Op Jízda se zvýšenou opatrností od vzdálenosti 250 m před PZZ dávat návěst POZOR 60 m před PZZ maximální rychlost 10 km/h do doby neţ čelo vlaku, pos.dílu nemine přejezd!

27 Návěst POZOR Musí dát strojvedoucí nejméně 3x pokud je nařízena jízda se zvýšenou opatrností

28 Štít Op Jaký je mezi danými návěstmi rozdíl?

29 Štít Op Platí pro všechny PZZ v následujícím prostorovém oddílu Pokud je na Krycím návěstidle pak ke všem PZZ aţ k dalšímu hlavnímu návěstidlu

30 Prostorový oddíl je část širé trati mezi dvěma sousedními dopravnami nebo mezi dopravnou a zakončením tratě na zastávce, popř. na nákladišti.

31 Dopravna je místo pro řízení jízd vlaků s kolejovým rozvětvením: - stanice, odbočka, výhybna bez kolejového rozvětvení: - hradlo, hláska - Oddílové návěstidlo AB, AH

32 Štít Op - shrnutí Lo Lk Platí pro všechny PZZ -) k dalšímu návěstidlu Na krycím návěstidle -) pak ke všem PZZ k dalšímu hlavnímu návěstidlu

33 Štít Op Platí pro PZZ s uvedenou km polohou

34 A kdy tedy štít Op platí?

35 Platnost Štít Op Štít Op platí tehdy, pokud jede strojvedoucí za návěstidlo: AUTOBLOKU které zakazuje jízdu HRADLA, HLÁSKY a stráţník oddílu není přítomen (Štít Op platí po zjištění ţe hradlař/hláskař není přítomen ať je/není spojení s výpravčím)

36 Platnost Štít Op Štít Op platí tehdy, pokud jede strojvedoucí za návěstidlo: KRYCÍ které zakazuje jízdu/pochybná náv. kryje pouze PZZ a není moţné se domluvit s výpravčím jedné ze stanic na další jízdě

37 Posun doplnění

38 Ţádost o posun je třeba uvádět: Název dopravce Technologii posunu S kým má případně výpravčí komunikovat pokud se nejedná o strojvedoucího Ţe se jedná o elektrické HV

39 MU Kyjov - Vlkoš

40 MU Dne došlo na PZZ mezi stanicemi Kyjov a Vlkoš ke střetu vlaku číslo 1725 se silničním vozidlem Škoda Octavia.

41 MU Řidič silničního vozidla byl usmrcen

42 MU

43 MU PZZ bylo vypnuto z činnosti Strojvedoucí byl zpraven o umístění přenosných přejezdníků rozkazem V

44 MU

45 MU Strojvedoucí nerespektoval nařízenou jízdu se zvýšenou opatrností a v rychlosti cca 60 km/h došlo ke sráţce.

46 T E S T

47 Test 25 otázek Nutné vyplnit: Jméno a příjmení Číslo testu (poslední trojčíslí) DKV Praha Datum testu Správné odpovědi jakékoliv symboly

48 Vyhodnocení testu

49 Vyhodnocení dle vyhodnocovací tabulky označte chybnou odpověď do kolonky počet chyb napište počet chybných odpovědí

50 Děkuji za pozornost Marek Poustka
