1 VÝUKOVÝ MATERIÁL Identifikační údaje školy Vyšší odborná škola a Střední škola, Varnsdorf, příspěvková organizace Bratislavská 2166, Varnsdorf, IČO: tel Číslo projektu CZ.1.07/1.5.00/ Název projektu Pro vzdělanější Šluknovsko Číslo a název šablony 32 Inovace a zkvalitnění výuky prostřednictvím ICT Autor 0207 Mgr. Bc. Jan Škoda Tematická oblast Programování Číslo a název materiálu VY_32_INOVACE_0207_0114 Vývojové diagramy Anotace Žák si upevní učivo v oblasti tvorby vývojových diagramů Vytvořeno Určeno pro 3. ročník oboru Informační technologie Přílohy Bez příloh

2 Metodický list Učitel: Výklad s projekcí elektronického učebního materiálu. Ukázka obecného postupu činností. Monitorování činnosti žáků. Žák: Sleduje výkladovou projekci a demonstraci učitele. Procvičuje.

3 Vývojové diagramy

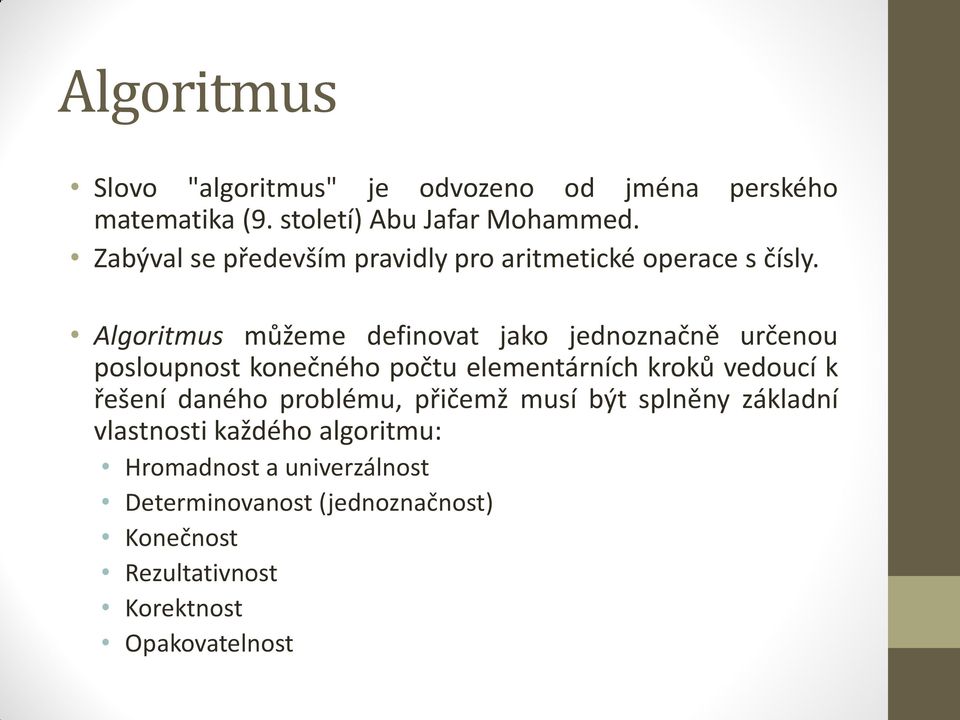

4 Algoritmus Slovo "algoritmus" je odvozeno od jména perského matematika (9. století) Abu Jafar Mohammed. Zabýval se především pravidly pro aritmetické operace s čísly. Algoritmus můžeme definovat jako jednoznačně určenou posloupnost konečného počtu elementárních kroků vedoucí k řešení daného problému, přičemž musí být splněny základní vlastnosti každého algoritmu: Hromadnost a univerzálnost Determinovanost (jednoznačnost) Konečnost Rezultativnost Korektnost Opakovatelnost

5 Algoritmus Hromadnost a univerzálnost - algoritmus musí vést k řešení celé třídy úloh, vzájemně se lišících pouze vstupními údaji. Musí řešit úlohu pro libovolnou přípustnou kombinaci vstupních dat a musí pokrývat všechny situace, které mohou při výpočtu nastat. Determinovanost (jednoznačnost) - v každém kroku algoritmem popsaného postupu musí být jednoznačně určeno, co je výsledkem tohoto kroku a jak má algoritmus dále pokračovat. Důsledkem této vlastnosti je, že pro stejná vstupní data vydá algoritmus vždy stejný výsledek.

6 Algoritmus Konečnost - algoritmus v konečné době skončí (jinak by byl nepoužitelný). Rezultativnost - algoritmus při zadání vstupních dat vždy vrátí nějaký výsledek (může se jednat i jen o chybové hlášení). Korektnost - výsledek vydaný algoritmem musí být správný. Opakovatelnost při použití stejných vstupních údajů musí algoritmus dospět vždy k témuž výsledku.

7 Využití Vývojový diagram je symbolický algoritmický jazyk, který se používá pro názorné zobrazení algoritmu zpracování informací a případnou stručnou publikaci programů. Tento jazyk je tvořen přesně definovanými značkami s jejich jednoznačným významem (sémantikou - slovník) a pravidly jak tyto značky ve vzájemné souvislosti používat (syntaxe - gramatika). Pro kreslení vývojových diagramů platí od 1. ledna 1996 nová česká státní norma ČSN ISO 5807 "Zpracování informací".

8 Symboly Symboly vývojových diagramů představují grafické značky přesně definovaného významu. Pro upřesnění funkce symbolu se do nich vpisují slovní nebo symbolické operace, nebo i celé skupiny operací. Způsob psaní a symbolika tohoto textového zápisu nejsou normou určeny. Doporučuje se však používat jednoduchý text a výpočetní vztahy s použitím matematických značek podle normy ČSN ISO "Veličiny a jednotky".

9 Symboly vývojového diagramu Pravidla pro úsečku svislé nebo vodorovné čáry, mohou se křížit nebo spojovat, směr dolů a doprava je prioritní. V tomto případě není nutné použít šipky. Šipky se používají jenom v případě, že tento směr je jiný, nebo když je třeba směr toku informace zvýraznit, například při znázornění iterace. Diagram začíná nahoře a končí dole.

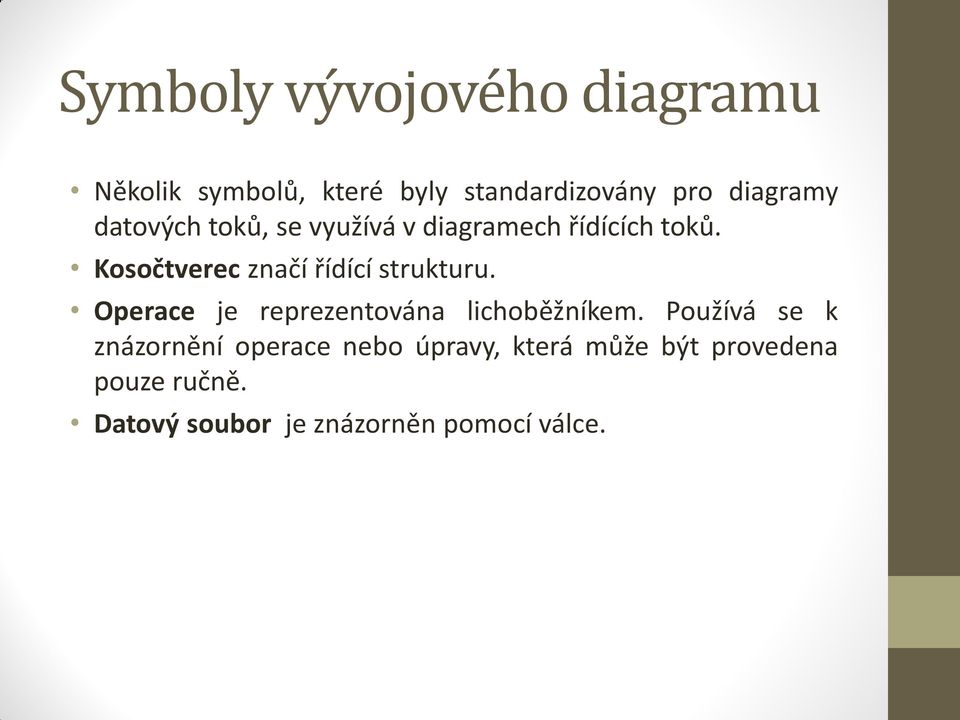

10 Symboly vývojového diagramu Několik symbolů, které byly standardizovány pro diagramy datových toků, se využívá v diagramech řídících toků. Kosočtverec značí řídící strukturu. Operace je reprezentována lichoběžníkem. Používá se k znázornění operace nebo úpravy, která může být provedena pouze ručně. Datový soubor je znázorněn pomocí válce.

11 Symboly vývojového diagramu Obdélník definuje dílčí krok zpracování algoritmu. Kosočtverec větvení postupu v algoritmu v závislosti na splnění podmínky, viz skok. Obdélník se zaoblenými rohy počátek nebo ukončení zpracování algoritmu. Kruh spojka jednotlivých úseček. Vývojový diagram je také jedním ze sedmi základních nástrojů zlepšování kvality.

12 Značky Konec a začátek algoritmu Běžný příkaz Podmíněný výraz Cyklus s určeným počtem opakování Cyklus s podmínkou na konci Cyklus s podmínkou na začátku Ruční vstup Zdroj: Autor

13 Značky Zobrazení výstupu Zpracování souboru Uložení dat do souboru Podprogram Spojovací značka Spojovací čára Zdroj: Autor

14 Sekvence Lineární zpracování programu za sebou Zdroj: Autor

15 Větvení Program se větví na několik částí. Která z těchto částí se vykoná, závisí často na podmínce. Rozlišujeme: Neúplné podmínky (první obrázek). Úplné podmínky (druhý obrázek) Zdroj: Autor

16 Cykly Cykly rozdělujeme na: Cykly bez podmínky (známe počet opakování). Cykly s podmínkou na začátku (první obrázek). Cykly s podmínkou na konci (druhý obrázek). - + Zdroj: Autor

17 Příklad Start Žárovka svítí? ano ne Je připojena na zdroj el. energie? ano Vyměnit žárovku ne ne Připojit zdroj el. energie Žárovka svítí? ano Konec Zdroj: Autor

18 Cvičení 1. Sestrojte algoritmus, který vytiskne všechny dělitele zadaného přirozeného čísla. 2. Sestrojte algoritmus, který načte N čísel a vytiskne, kolik jich je lichých. 3. Sestrojte algoritmus, který sečte čísla od 1 do N. N bude zadáno. 4. Sestrojte algoritmus, který načte 100 čísel a zjistí kolik z nich je kladných. 5. Sestrojte algoritmus, který načte n čísel a vypočítá jejich aritmetický průměr. 6. Sestrojte algoritmus, který načte n čísel a zjistí největší z nich.

19 Zroje CHYTIL, Jiří a Zdeněk LEHOCKÝ. Vývojové diagramy: 1. díl [online]. 2005, 32 s. [cit ]. Dostupné z: CHYTIL, Jiří a Zdeněk LEHOCKÝ. Vývojové diagramy: 2. díl [online]. 2005, 32 s. [cit ]. Dostupné z: CHYTIL, Jiří a Zdeněk LEHOCKÝ. Vývojové diagramy: 6. díl [online]. 2005, 32 s. [cit ]. Dostupné z: LEVAY, Radek. Vývojové diagramy. In: Ikvalita.cz [online] [cit ]. Dostupné z: download/kap2.pdf.
