1 VALVES AND ACTUATORS 1

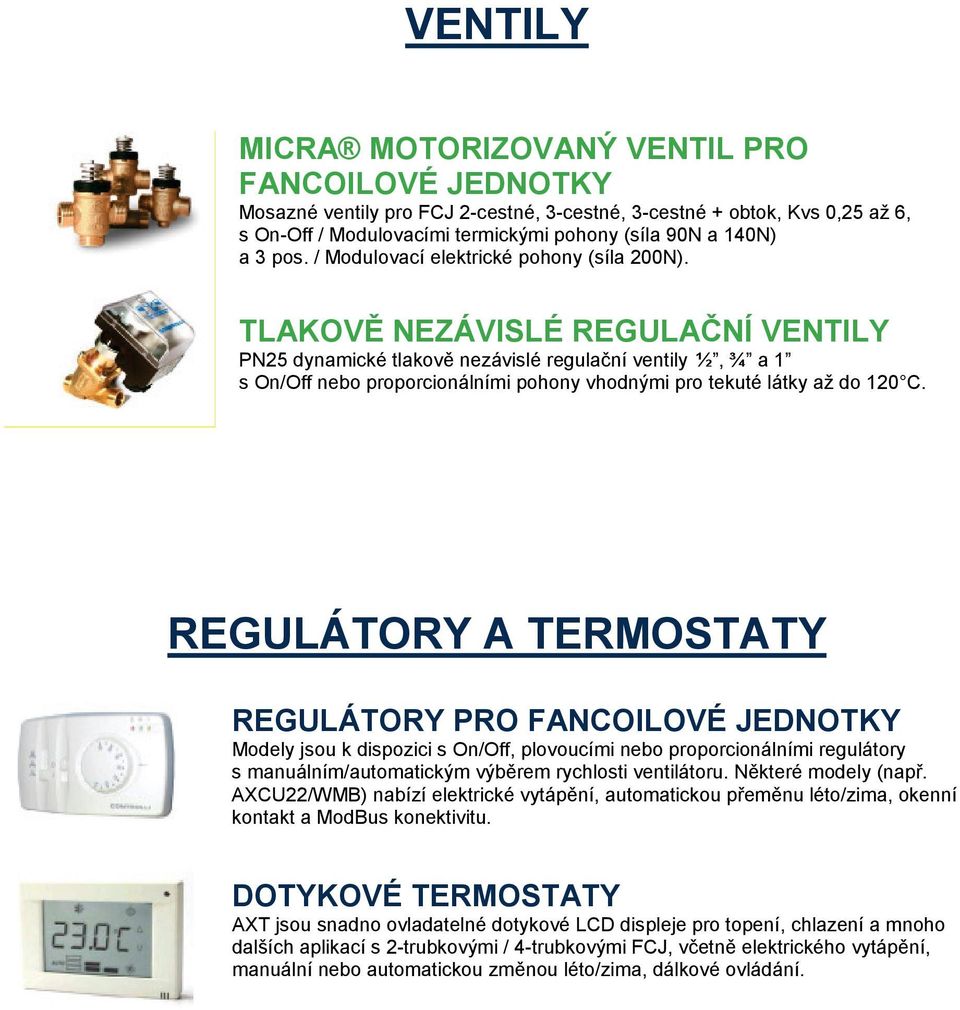

2 VENTILY MICRA MOTORIZOVANÝ VENTIL PRO FANCOILOVÉ JEDNOTKY Mosazné ventily pro FCJ 2cestné, 3cestné, 3cestné + obtok, Kvs 0,25 až 6, s OnOff / Modulovacími termickými pohony (síla 90N a 140N) a 3 pos. / Modulovací elektrické pohony (síla 200N). TLAKOVĚ NEZÁVISLÉ REGULAČNÍ VENTILY PN25 dynamické tlakově nezávislé regulační ventily ½, ¾ a 1 s On/Off nebo proporcionálními pohony vhodnými pro tekuté látky až do 120 C. REGULÁTORY A TERMOSTATY REGULÁTORY PRO FANCOILOVÉ JEDNOTKY Modely jsou k dispozici s On/Off, plovoucími nebo proporcionálními regulátory s manuálním/automatickým výběrem rychlosti ventilátoru. Některé modely (např. AXCU22/WMB) nabízí elektrické vytápění, automatickou přeměnu léto/zima, okenní kontakt a ModBus konektivitu. DOTYKOVÉ TERMOSTATY AXT jsou snadno ovladatelné dotykové LCD displeje pro topení, chlazení a mnoho dalších aplikací s 2trubkovými / 4trubkovými FCJ, včetně elektrického vytápění, manuální nebo automatickou změnou léto/zima, dálkové ovládání.

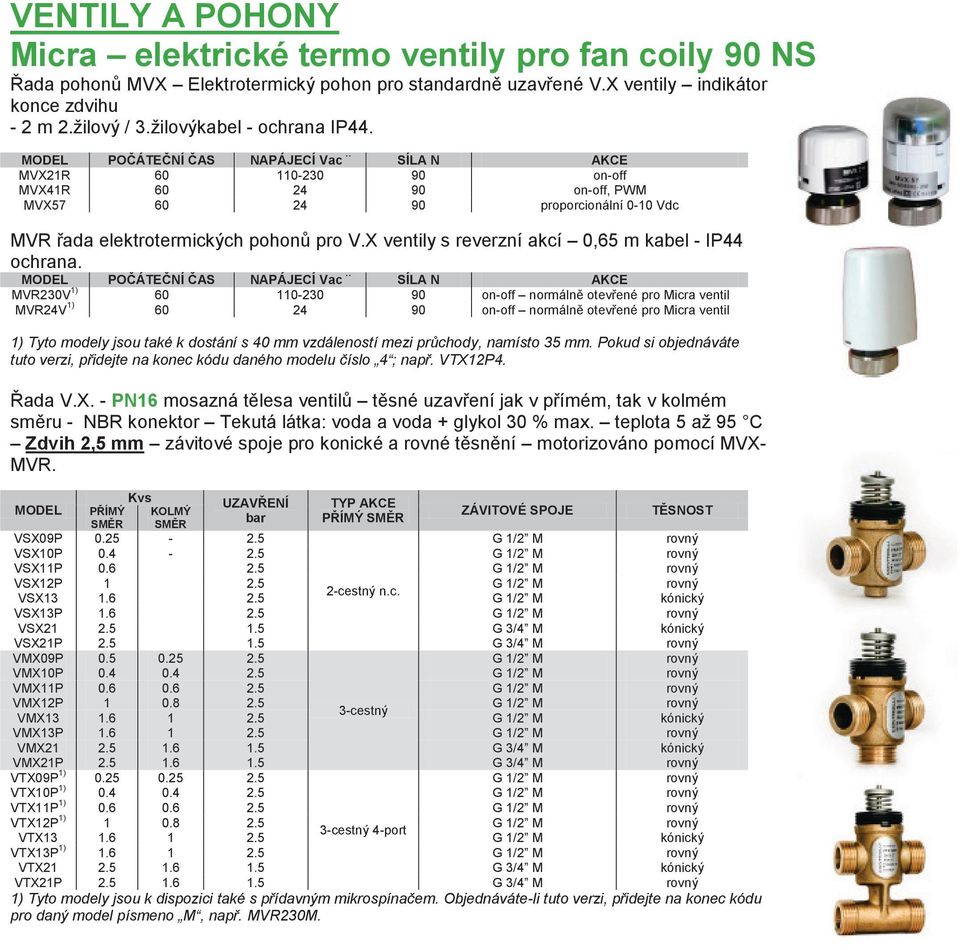

3 Micra elektrické termo ventily pro fan coily 90 NS Řada pohonů MVX Elektrotermický pohon pro standardně uzavřené V.X ventily indikátor konce zdvihu 2 m 2.žilový / 3.žilovýkabel ochrana IP44. POČÁTEČNÍ ČAS NAPÁJECÍ Vac SÍLA N AKCE MVX21R onoff MVX41R onoff, PWM MVX proporcionální 010 Vdc MVR řada elektrotermických pohonů pro V.X ventily s reverzní akcí 0,65 m kabel IP44 ochrana. POČÁTEČNÍ ČAS NAPÁJECÍ Vac SÍLA N AKCE MVR230V 1) onoff normálně otevřené pro Micra ventil MVR24V 1) onoff normálně otevřené pro Micra ventil 1) Tyto modely jsou také k dostání s 40 mm vzdáleností mezi průchody, namísto 35 mm. Pokud si objednáváte tuto verzi, přidejte na konec kódu daného modelu číslo 4 ; např. VTX12P4. Řada V.X. PN16 mosazná tělesa ventilů těsné uzavření jak v přímém, tak v kolmém směru NBR konektor Tekutá látka: voda a voda + glykol 30 % max. teplota 5 až 95 C Zdvih 2,5 mm závitové spoje pro konické a rovné těsnění motorizováno pomocí MVX MVR. Kvs UZAVŘENÍ TYP AKCE PŘÍMÝ KOLMÝ ZÁVITOVÉ SPOJE TĚSNOST bar PŘÍMÝ SMĚR SMĚR SMĚR VSX09P G 1/2 M VSX10P G 1/2 M VSX11P G 1/2 M VSX12P G 1/2 M 2cestný n.c. VSX G 1/2 M kónický VSX13P G 1/2 M VSX G 3/4 M kónický VSX21P G 3/4 M VMX09P G 1/2 M VMX10P G 1/2 M VMX11P G 1/2 M VMX12P G 1/2 M 3cestný VMX G 1/2 M kónický VMX13P G 1/2 M VMX G 3/4 M kónický VMX21P G 3/4 M VTX09P 1) G 1/2 M VTX10P 1) G 1/2 M VTX11P 1) G 1/2 M VTX12P 1) G 1/2 M 3cestný 4port VTX G 1/2 M kónický VTX13P 1) G 1/2 M VTX G 3/4 M kónický VTX21P G 3/4 M 1) Tyto modely jsou k dispozici také s přídavným mikrospínačem. Objednáváteli tuto verzi, přidejte na konec kódu pro daný model písmeno M, např. MVR230M.

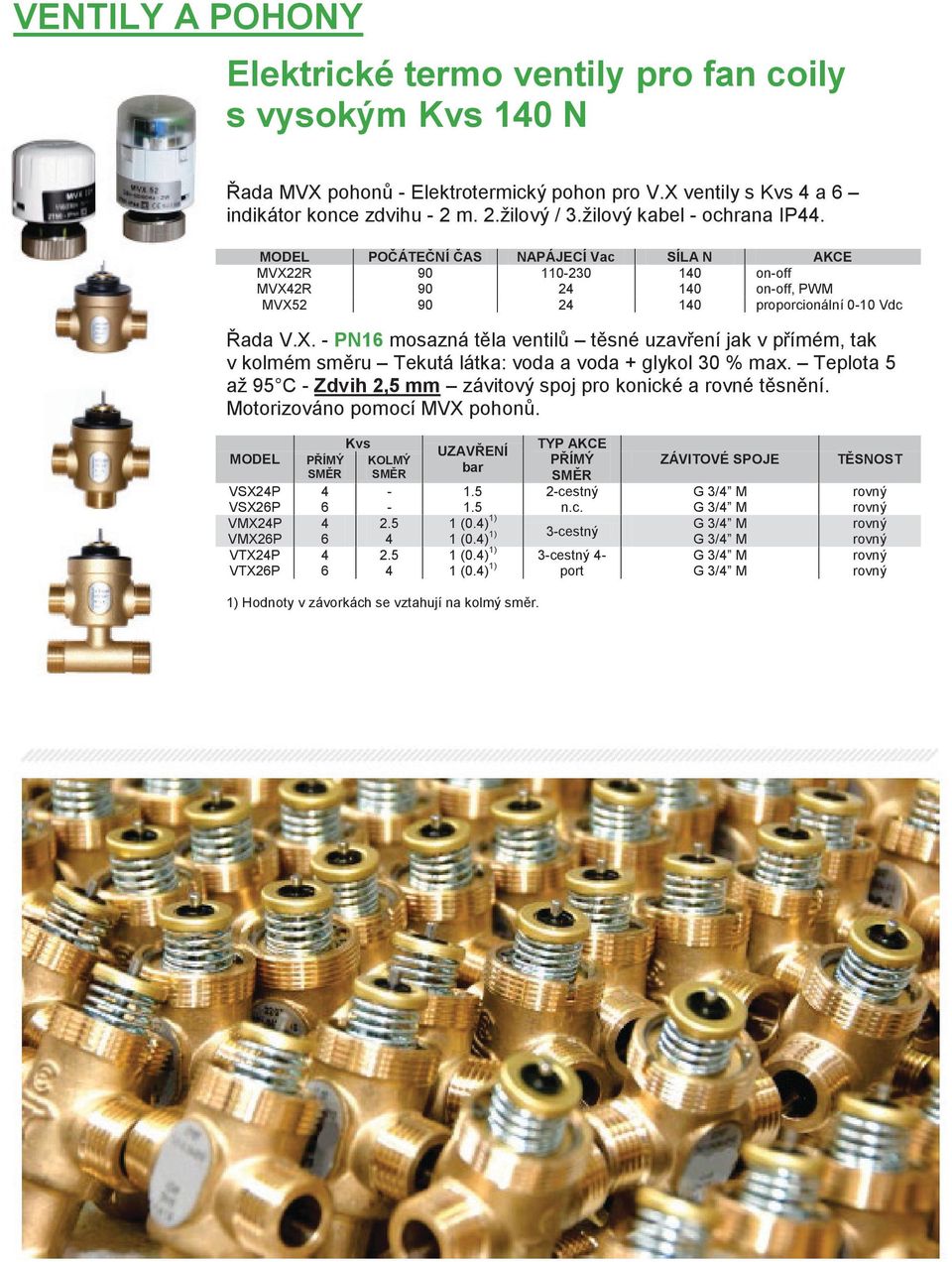

4 Elektrické termo ventily pro fan coily s vysokým Kvs 140 N Řada MVX pohonů Elektrotermický pohon pro V.X ventily s Kvs 4 a 6 indikátor konce zdvihu 2 m. 2.žilový / 3.žilový kabel ochrana IP44. POČÁTEČNÍ ČAS NAPÁJECÍ Vac SÍLA N AKCE MVX22R onoff MVX42R onoff, PWM MVX proporcionální 010 Vdc Řada V.X. PN16 mosazná těla ventilů těsné uzavření jak v přímém, tak v kolmém směru Tekutá látka: voda a voda + glykol 30 % max. Teplota 5 až 95 C Zdvih 2,5 mm závitový spoj pro konické a rovné těsnění. Motorizováno pomocí MVX pohonů. Kvs UZAVŘENÍ bar TYP AKCE PŘÍMÝ SMĚR PŘÍMÝ KOLMÝ SMĚR SMĚR VSX24P cestný ZÁVITOVÉ SPOJE TĚSNOST G 3/4 M VSX26P n.c. G 3/4 M VMX24P (0.4) 1) G 3/4 M 3cestný VMX26P (0.4) 1) G 3/4 M VTX24P (0.4) 1) 3cestný 4 G 3/4 M VTX26P (0.4) 1) port G 3/4 M 1) Hodnoty v závorkách se vztahují na kolmý směr.

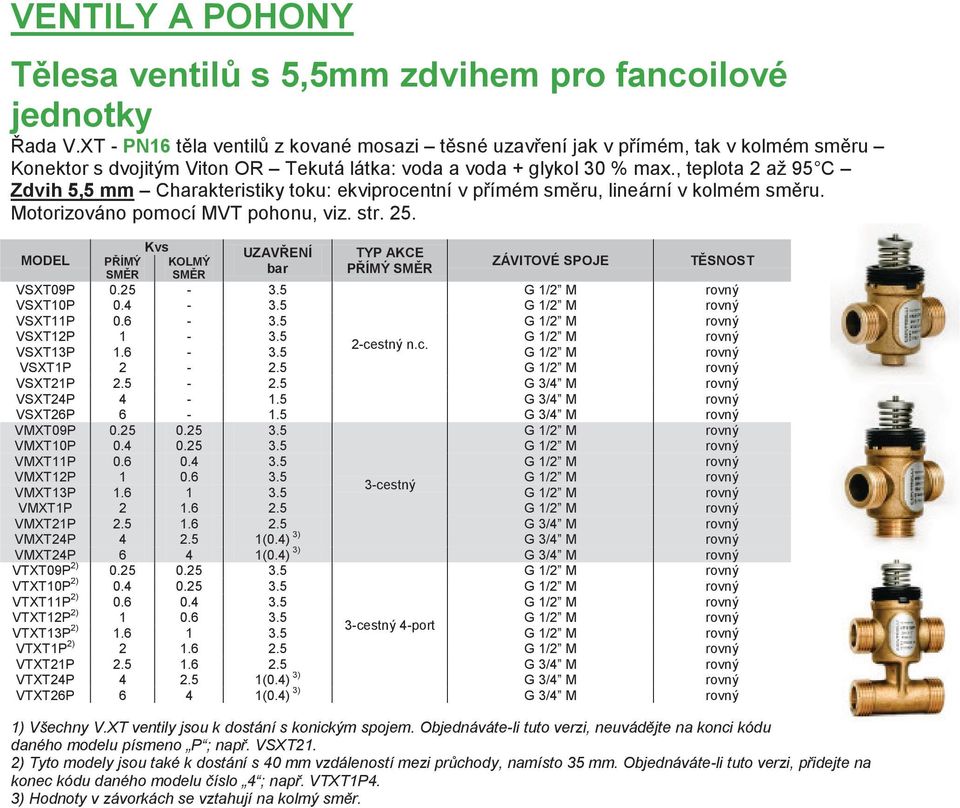

5 Tělesa ventilů s 5,5mm zdvihem pro fancoilové jednotky Řada V.XT PN16 těla ventilů z kované mosazi těsné uzavření jak v přímém, tak v kolmém směru Konektor s dvojitým Viton OR Tekutá látka: voda a voda + glykol 30 % max., teplota 2 až 95 C Zdvih 5,5 mm Charakteristiky toku: ekviprocentní v přímém směru, lineární v kolmém směru. Motorizováno pomocí MVT pohonu, viz. str. 25. Kvs UZAVŘENÍ TYP AKCE PŘÍMÝ KOLMÝ ZÁVITOVÉ SPOJE TĚSNOST SMĚR SMĚR bar PŘÍMÝ SMĚR VSXT09P G 1/2 M VSXT10P G 1/2 M VSXT11P G 1/2 M VSXT12P G 1/2 M 2cestný n.c. VSXT13P G 1/2 M VSXT1P G 1/2 M VSXT21P G 3/4 M VSXT24P G 3/4 M VSXT26P G 3/4 M VMXT09P G 1/2 M VMXT10P G 1/2 M VMXT11P G 1/2 M VMXT12P G 1/2 M 3cestný VMXT13P G 1/2 M VMXT1P G 1/2 M VMXT21P G 3/4 M VMXT24P (0.4) 3) G 3/4 M VMXT24P 6 4 1(0.4) 3) G 3/4 M VTXT09P 2) G 1/2 M VTXT10P 2) G 1/2 M VTXT11P 2) G 1/2 M VTXT12P 2) G 1/2 M 3cestný 4port VTXT13P 2) G 1/2 M VTXT1P 2) G 1/2 M VTXT21P G 3/4 M VTXT24P (0.4) 3) G 3/4 M VTXT26P 6 4 1(0.4) 3) G 3/4 M 1) Všechny V.XT ventily jsou k dostání s konickým spojem. Objednáváteli tuto verzi, neuvádějte na konci kódu daného modelu písmeno P ; např. VSXT21. 2) Tyto modely jsou také k dostání s 40 mm vzdáleností mezi průchody, namísto 35 mm. Objednáváteli tuto verzi, přidejte na konec kódu daného modelu číslo 4 ; např. VTXT1P4. 3) Hodnoty v závorkách se vztahují na kolmý směr.

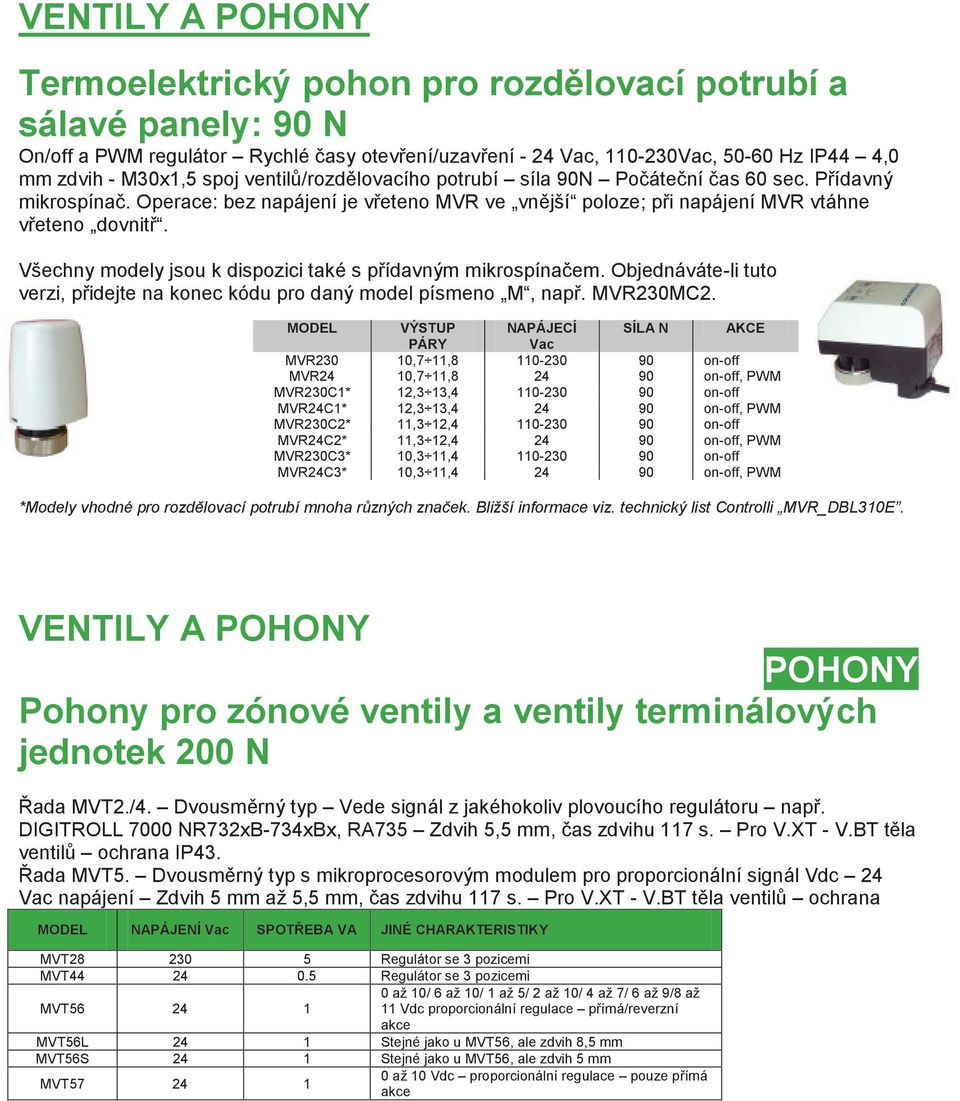

6 Termoelektrický pohon pro rozdělovací potrubí a sálavé panely: 90 N On/off a PWM regulátor Rychlé časy otevření/uzavření 24 Vac, Vac, 5060 Hz IP44 4,0 mm zdvih M30x1,5 spoj ventilů/rozdělovacího potrubí síla 90N Počáteční čas 60 sec. Přídavný mikrospínač. Operace: bez napájení je vřeteno MVR ve vnější poloze; při napájení MVR vtáhne vřeteno dovnitř. Všechny modely jsou k dispozici také s přídavným mikrospínačem. Objednáváteli tuto verzi, přidejte na konec kódu pro daný model písmeno M, např. MVR230MC2. VÝSTUP NAPÁJECÍ SÍLA N AKCE PÁRY Vac MVR230 10,7 11, onoff MVR24 10,7 11, onoff, PWM MVR230C1* 12,3 13, onoff MVR24C1* 12,3 13, onoff, PWM MVR230C2* 11,3 12, onoff MVR24C2* 11,3 12, onoff, PWM MVR230C3* 10,3 11, onoff MVR24C3* 10,3 11, onoff, PWM *Modely vhodné pro rozdělovací potrubí mnoha různých značek. Bližší informace viz. technický list Controlli MVR_DBL310E. VENTILY A POHONY POHONY Pohony pro zónové ventily a ventily terminálových jednotek 200 N Řada MVT2./4. Dvousměrný typ Vede signál z jakéhokoliv plovoucího regulátoru např. DIGITROLL 7000 NR732xB734xBx, RA735 Zdvih 5,5 mm, čas zdvihu 117 s. Pro V.XT V.BT těla ventilů ochrana IP43. Řada MVT5. Dvousměrný typ s mikroprocesorovým modulem pro proporcionální signál Vdc 24 Vac napájení Zdvih 5 mm až 5,5 mm, čas zdvihu 117 s. Pro V.XT V.BT těla ventilů ochrana NAPÁJENÍ Vac SPOTŘEBA VA JINÉ CHARAKTERISTIKY MVT Regulátor se 3 pozicemi MVT Regulátor se 3 pozicemi MVT až 10/ 6 až 10/ 1 až 5/ 2 až 10/ 4 až 7/ 6 až 9/8 až 11 Vdc proporcionální regulace přímá/reverzní akce MVT56L 24 1 Stejné jako u MVT56, ale zdvih 8,5 mm MVT56S 24 1 Stejné jako u MVT56, ale zdvih 5 mm MVT až 10 Vdc proporcionální regulace pouze přímá akce

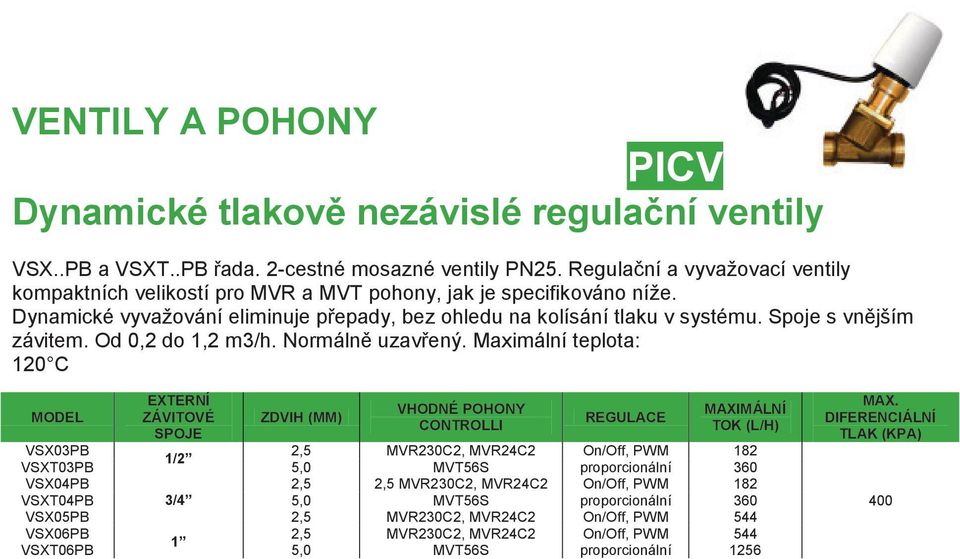

7 PICV Dynamické tlakově nezávislé regulační ventily VSX..PB a VSXT..PB řada. 2cestné mosazné ventily PN25. Regulační a vyvažovací ventily kompaktních velikostí pro MVR a MVT pohony, jak je specifikováno níže. Dynamické vyvažování eliminuje přepady, bez ohledu na kolísání tlaku v systému. Spoje s vnějším závitem. Od 0,2 do 1,2 m3/h. Normálně uzavřený. Maximální teplota: 120 C EXTERNÍ ZÁVITOVÉ SPOJE 1/2 ZDVIH (MM) VHODNÉ POHONY CONTROLLI REGULACE MAXIMÁLNÍ TOK (L/H) VSX03PB 2,5 MVR230C2, MVR24C2 On/Off, PWM 182 VSXT03PB 5,0 MVT56S proporcionální 360 VSX04PB 2,5 2,5 MVR230C2, MVR24C2 On/Off, PWM 182 VSXT04PB 3/4 5,0 MVT56S proporcionální 360 VSX05PB 2,5 MVR230C2, MVR24C2 On/Off, PWM 544 VSX06PB 2,5 MVR230C2, MVR24C2 On/Off, PWM VSXT06PB 5,0 MVT56S proporcionální 1256 MAX. DIFERENCIÁLNÍ TLAK (KPA) 400

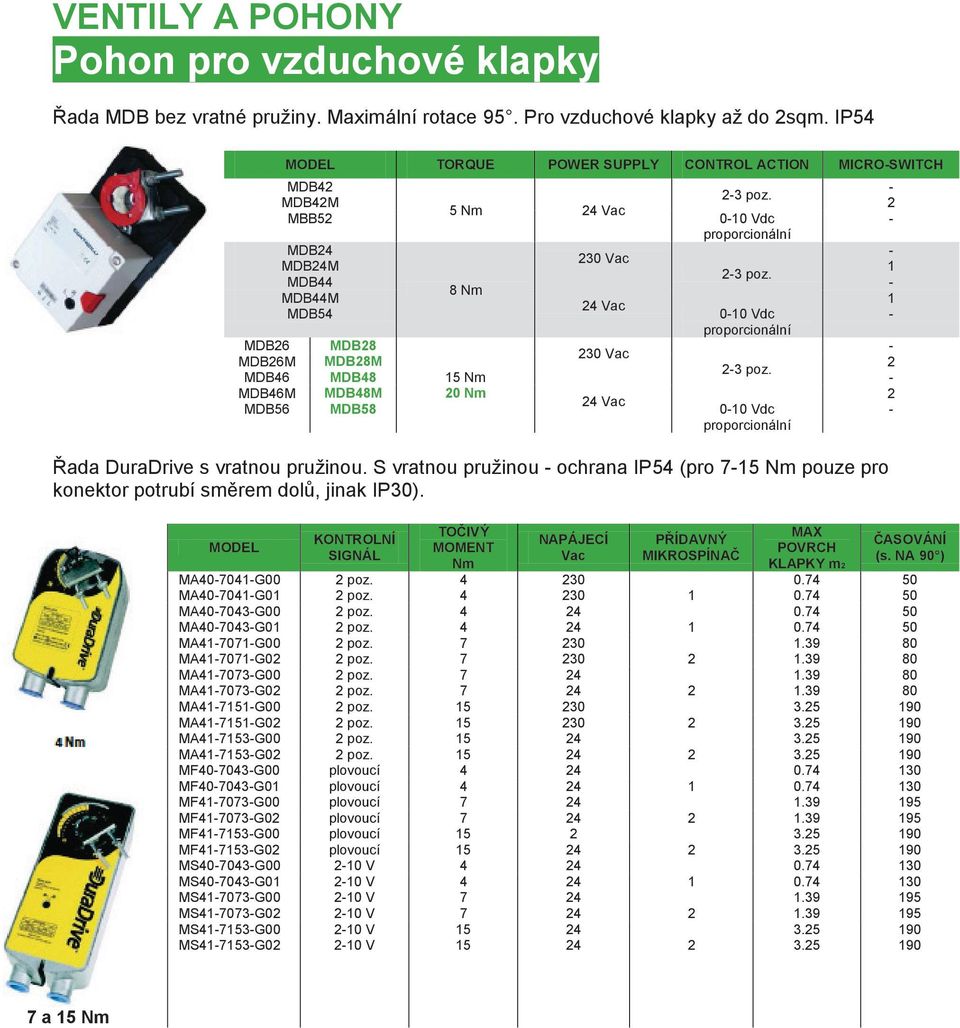

8 Pohon pro vzduchové klapky Řada MDB bez vratné pružiny. Maximální rotace 95. Pro vzduchové klapky až do 2sqm. IP54 TORQUE POWER SUPPLY CONTROL ACTION MICROSWITCH MDB42 23 poz. MDB42M 2 5 Nm 24 Vac MBB Vdc proporcionální MDB Vac MDB24M 1 23 poz. MDB44 8 Nm MDB44M 1 24 Vac MDB Vdc proporcionální MDB26 MDB Vac MDB26M MDB28M 2 23 poz. MDB46 MDB48 15 Nm MDB46M MDB48M 20 Nm 2 24 Vac MDB56 MDB Vdc proporcionální Řada DuraDrive s vratnou pružinou. S vratnou pružinou ochrana IP54 (pro 715 Nm pouze pro konektor potrubí směrem dolů, jinak IP30). KONTROLNÍ SIGNÁL TOČIVÝ MOMENT Nm NAPÁJECÍ Vac PŘÍDAVNÝ MIKROSPÍNAČ MAX POVRCH KLAPKY m2 ČASOVÁNÍ (s. NA 90 ) MA407041G00 2 poz MA407041G01 2 poz MA407043G00 2 poz MA407043G01 2 poz MA417071G00 2 poz MA417071G02 2 poz MA417073G00 2 poz MA417073G02 2 poz MA417151G00 2 poz MA417151G02 2 poz MA417153G00 2 poz MA417153G02 2 poz MF407043G00 plovoucí MF407043G01 plovoucí MF417073G00 plovoucí MF417073G02 plovoucí MF417153G00 plovoucí MF417153G02 plovoucí MS407043G V MS407043G V MS417073G V MS417073G V MS417153G V MS417153G V a 15 Nm

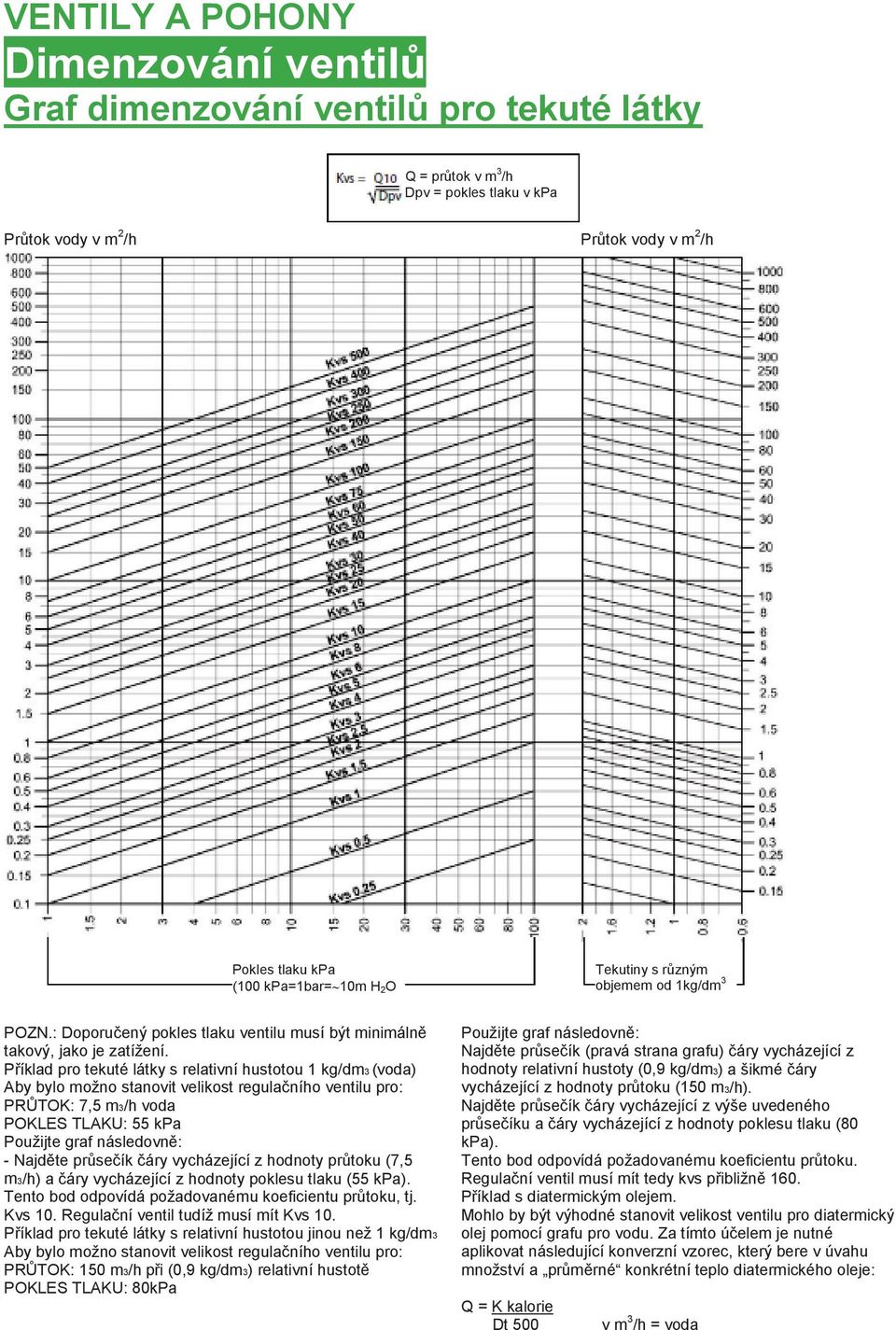

9 Dimenzování ventilů Graf dimenzování ventilů pro tekuté látky Q = průtok v m 3 /h Dpv = pokles tlaku v kpa Průtok vody v m 2 /h Průtok vody v m 2 /h Pokles tlaku kpa (100 kpa=1bar= 10m H 2O Tekutiny s různým objemem od 1kg/dm 3 POZN.: Doporučený pokles tlaku ventilu musí být minimálně takový, jako je zatížení. Příklad pro tekuté látky s relativní hustotou 1 kg/dm3 (voda) Aby bylo možno stanovit velikost regulačního ventilu pro: PRŮTOK: 7,5 m3/h voda POKLES TLAKU: 55 kpa Použijte graf následovně: Najděte průsečík čáry vycházející z hodnoty průtoku (7,5 m3/h) a čáry vycházející z hodnoty poklesu tlaku (55 kpa). Tento bod odpovídá požadovanému koeficientu průtoku, tj. Kvs 10. Regulační ventil tudíž musí mít Kvs 10. Příklad pro tekuté látky s relativní hustotou jinou než 1 kg/dm3 Aby bylo možno stanovit velikost regulačního ventilu pro: PRŮTOK: 150 m3/h při (0,9 kg/dm3) relativní hustotě POKLES TLAKU: 80kPa Použijte graf následovně: Najděte průsečík (pravá strana grafu) čáry vycházející z hodnoty relativní hustoty (0,9 kg/dm3) a šikmé čáry vycházející z hodnoty průtoku (150 m3/h). Najděte průsečík čáry vycházející z výše uvedeného průsečíku a čáry vycházející z hodnoty poklesu tlaku (80 kpa). Tento bod odpovídá požadovanému koeficientu průtoku. Regulační ventil musí mít tedy kvs přibližně 160. Příklad s diatermickým olejem. Mohlo by být výhodné stanovit velikost ventilu pro diatermický olej pomocí grafu pro vodu. Za tímto účelem je nutné aplikovat následující konverzní vzorec, který bere v úvahu množství a průměrné konkrétní teplo diatermického oleje: Q = K kalorie Dt 500 v m 3 /h = voda

10 Dimenzování regulačních ventilů Jak vypočítat Kvs Koeficient průtoku Kvs je průtok vody v m3/h procházející přes plně otevřený ventil při poklesu tlaku o velikosti 100 kpa. a) Tekuté látky kvs= 10 x Q x Q = průtok m3/h Dp = pokles tlaku (kpa) r = relativní hustota (kg/dm3) Pokles tlaku Dp by měl být stanoven následovně: Stejný nebo vyšší než Dp regulovaného obvodu v případě aplikací s variabilním průtokem Stejný nebo vyšší než Dp přívodního obvodu v případě aplikací s konstantním průtokem b) Pára kvs = G = průtok (kg/h) C = (tts) t = teplota páry v provozních podmínkách ts = teplota nasycené páry při tlaku P2 P2 = tlak po směru (kpa) Dpv = pokles tlaku (kpa) Zvolte ventil, jehož Kvs je nejbližší vypočtené hodnotě. Vodní systémy Dvoucestný ventil Pro tuto aplikaci musí být pokles tlaku přes ventil vysoký, aby bylo dosaženo správné regulace průtoku a správně fungujícího systému. 1) Pokles tlaku ventilu musí být 30 až 50 % tlaku proti směru proudu ventilu. 2) Pokles tlaku ventilu musí být stejný, nebo vyšší než pokles tlaku u regulovaného fan coilu nebo výměníku tepla, zejména: Pokles teploty u výměníku tepla Návrh poklesu tlaku ventilu 30 C Stejný jako pokles tlaku u výměníku tepla 20 C Dvakrát takový jako pokles tlaku u výměníku tepla 10 C Třikrát takový jako pokles tlaku u výměníku tepla Trojcestný směšovací ventil U směšovacího ventilu není vysoký pokles tlaku běžně zapotřebí, a to ani při použití u primárních a sekundárních vodních okruhů pro regulaci přívodní teploty uživateli. Obecně platí, že pokles tlaku ventilu musí být podobný jako u výměníku tepla. Trojcestný rozdělovací ventil Trojcestné rozdělovací ventily se používají pro regulaci průtoku výměníku tepla a tudíž pro pokles tlaku přes ventil. U proporcionálních systémů musí být velký. Pozn.: Při volbě poklesu tlaku nesmí být překročeny výše uvedené hodnoty, protože poddimenzování ventilu by mohlo způsobit: hlučný provoz a vibrace konektoru Rychlé opotřebení konektoru a uložení díky vysoké rychlosti kapaliny proudící přes ventil.

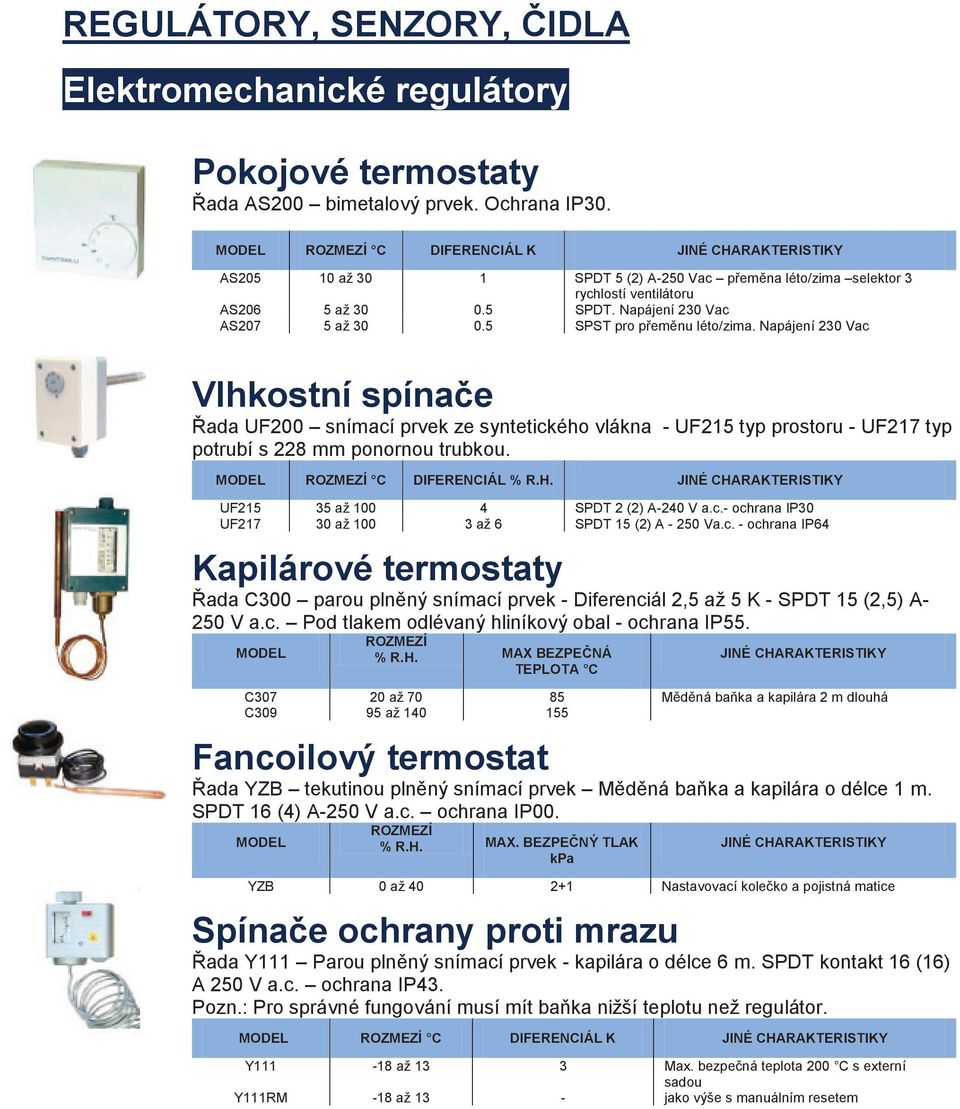

11 REGULÁTORY, SENZORY, ČIDLA Elektromechanické regulátory Pokojové termostaty Řada AS200 bimetalový prvek. Ochrana IP30. ROZMEZÍ C DIFERENCIÁL K JINÉ CHARAKTERISTIKY AS až 30 1 SPDT 5 (2) A250 Vac přeměna léto/zima selektor 3 rychlostí ventilátoru AS206 5 až SPDT. Napájení 230 Vac AS207 5 až SPST pro přeměnu léto/zima. Napájení 230 Vac Vlhkostní spínače Řada UF200 snímací prvek ze syntetického vlákna UF215 typ prostoru UF217 typ potrubí s 228 mm ponornou trubkou. ROZMEZÍ C DIFERENCIÁL % R.H. JINÉ CHARAKTERISTIKY UF až SPDT 2 (2) A240 V a.c. ochrana IP30 UF až až 6 SPDT 15 (2) A 250 Va.c. ochrana IP64 Kapilárové termostaty Řada C300 parou plněný snímací prvek Diferenciál 2,5 až 5 K SPDT 15 (2,5) A 250 V a.c. Pod tlakem odlévaný hliníkový obal ochrana IP55. ROZMEZÍ % R.H. MAX BEZPEČNÁ TEPLOTA C JINÉ CHARAKTERISTIKY C až Měděná baňka a kapilára 2 m dlouhá C až Fancoilový termostat Řada YZB tekutinou plněný snímací prvek Měděná baňka a kapilára o délce 1 m. SPDT 16 (4) A250 V a.c. ochrana IP00. ROZMEZÍ % R.H. MAX. BEZPEČNÝ TLAK kpa JINÉ CHARAKTERISTIKY YZB 0 až Nastavovací kolečko a pojistná matice Spínače ochrany proti mrazu Řada Y111 Parou plněný snímací prvek kapilára o délce 6 m. SPDT kontakt 16 (16) A 250 V a.c. ochrana IP43. Pozn.: Pro správné fungování musí mít baňka nižší teplotu než regulátor. ROZMEZÍ C DIFERENCIÁL K JINÉ CHARAKTERISTIKY Y až 13 3 Max. bezpečná teplota 200 C s externí sadou Y111RM 18 až 13 jako výše s manuálním resetem

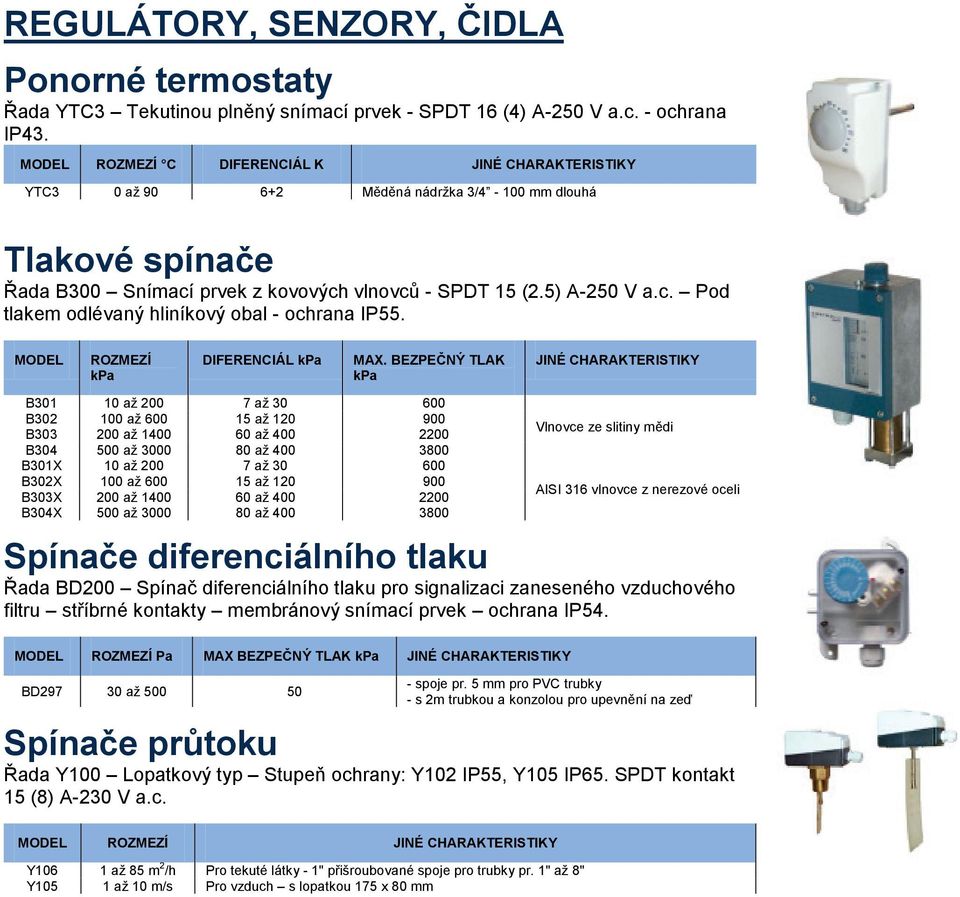

12 REGULÁTORY, SENZORY, ČIDLA Ponorné termostaty Řada YTC3 Tekutinou plněný snímací prvek SPDT 16 (4) A250 V a.c. ochrana IP43. ROZMEZÍ C DIFERENCIÁL K JINÉ CHARAKTERISTIKY YTC3 0 až Měděná nádržka 3/4 100 mm dlouhá Tlakové spínače Řada B300 Snímací prvek z kovových vlnovců SPDT 15 (2.5) A250 V a.c. Pod tlakem odlévaný hliníkový obal ochrana IP55. ROZMEZÍ kpa DIFERENCIÁL kpa MAX. BEZPEČNÝ TLAK kpa JINÉ CHARAKTERISTIKY B až až B až až B až až B až až B301X 10 až až B302X 100 až až B303X 200 až až B304X 500 až až Vlnovce ze slitiny mědi AISI 316 vlnovce z nerezové oceli Spínače diferenciálního tlaku Řada BD200 Spínač diferenciálního tlaku pro signalizaci zaneseného vzduchového filtru stříbrné kontakty membránový snímací prvek ochrana IP54. ROZMEZÍ Pa MAX BEZPEČNÝ TLAK kpa JINÉ CHARAKTERISTIKY BD až spoje pr. 5 mm pro PVC trubky s 2m trubkou a konzolou pro upevnění na zeď Spínače průtoku Řada Y100 Lopatkový typ Stupeň ochrany: Y102 IP55, Y105 IP65. SPDT kontakt 15 (8) A230 V a.c. ROZMEZÍ JINÉ CHARAKTERISTIKY Y106 1 až 85 m 2 /h Pro tekuté látky 1" přišroubované spoje pro trubky pr. 1" až 8" Y105 1 až 10 m/s Pro vzduch s lopatkou 175 x 80 mm

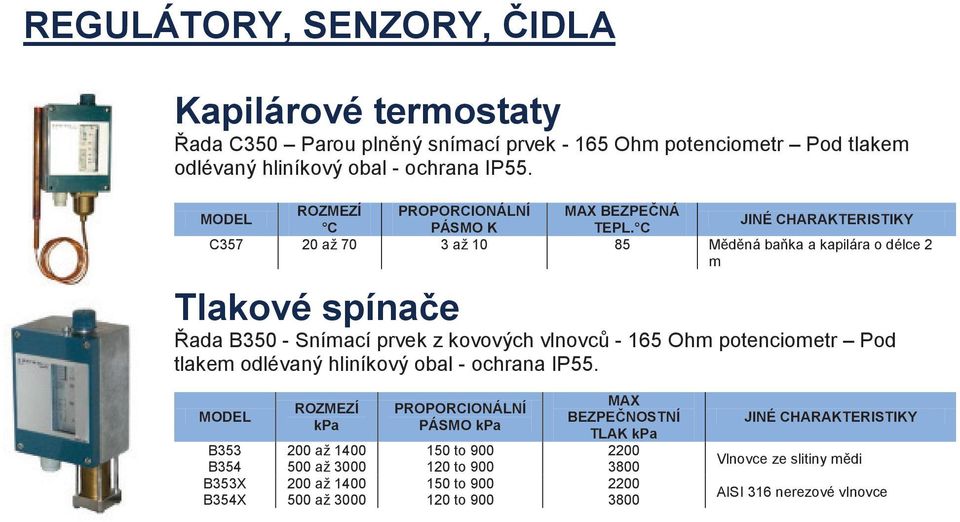

13 REGULÁTORY, SENZORY, ČIDLA Kapilárové termostaty Řada C350 Parou plněný snímací prvek 165 Ohm potenciometr Pod tlakem odlévaný hliníkový obal ochrana IP55. ROZMEZÍ PROPORCIONÁLNÍ MAX BEZPEČNÁ C PÁSMO K TEPL. C JINÉ CHARAKTERISTIKY C až 70 3 až Měděná baňka a kapilára o délce 2 m Tlakové spínače Řada B350 Snímací prvek z kovových vlnovců 165 Ohm potenciometr Pod tlakem odlévaný hliníkový obal ochrana IP55. ROZMEZÍ kpa PROPORCIONÁLNÍ PÁSMO kpa MAX BEZPEČNOSTNÍ TLAK kpa B až to B až to B353X 200 až to B354X 500 až to JINÉ CHARAKTERISTIKY Vlnovce ze slitiny mědi AISI 316 nerezové vlnovce

14 REGULÁTORY, SENZORY, ČIDLA Regulátory pro FCJ Pokojové termostaty Termistorový snímací prvek napájení 230 V ac. ROZMEZÍ C DIFERENCIÁL JINÉ CHARAKTERISTIKY AX až 30 hystereze 0,5 K on/off, 3 rychlostní ovladač ventilátoru Regulátor Fan coilu, 2trubkový/4trubkový, SPDT kontakt, 3 rychlost.ovladač ventilátoru, přeměna léto/zima, on/off přepínač Regulátor Fan coilu, 4trubkový, SPDT kontakt, 3 rychlostní ovladač ventilátoru, přeměna léto/zima, on/off přepínač Regulátor Fan coilu s LCD displejem, 2trubkový, SPDT kontakt, 3 rychlostní ovladač ventilátoru, on/off přepínač Regulátor Fan coilu s LCD displejem, 4trubkový, SPDT kontakt, 3 rychlostní ovladač ventilátoru, on/off přepínač Elektronické regulátory pro FCJ Řada AXC Periodická ventilace, ochrana ventilů, mezní hodnoty nastavení, led indikace (vytápění/ ochlazování/zapnutí), horký start (časovač), periodické otevírání ventilu, Economy spínač (na přání), 3 rychlostní ovladač ventilátoru, vstup snímače vody, vstup okenního kontaktu, automatická přeměna, elektrické topení. Ochrana IP30, napájení 230Vac, 50/60Hz. Vhodné pro vzdálené monitorování pomocí GT TouchScreen, str. 48. POPIS AXCU22/W AXCU22/WMB Regulátor pro 2/4trubkové fancoily Regulátor pro 2/4trubkové fancoily s ModBus konektivitou Snímače vody a vzduchu pro AXC regulátory Vstup ST2 může být napojen na NTC senzor (doplňkový k internímu senzoru: pomocí dip přepínače je možné vybrat, který bude používán) nainstalovaný na zpětný tok vzduchu. Vstup ST3 může být napojen na NTC senzor z důvodu měření teploty vody (instalace po proudu toku ventilu). Tento senzor se používá pro potvrzení operace. POPIS SNTCL Teplotní čidlo, ABS 7x25mmuzávěř, PVC kabel, rozmezí C, délka kabelu 1,5 m. SNTCSL Teplotní čidlo, AISI 304 6x40 mmocelový uzávěr, silikonový kabel, rozmezí C, délka kabelu 1,5 m. Pokojové regulátory Řada AX500 vestavěný NTC snímací prvek Napájení 24 Vac Ochrana IP30 Volitelný snímač externí teploty STR73, viz. str. 49. ROZMEZÍ C PROPORCIONÁLNÍ PÁSMO K JINÉ CHARAKTERISTIKY AX526 5 až výstupy 0 až 10 Vdc AX527 5 až 30 3 AX526 s on/off přepínačem a 3 rychlostním ovladačem ventilátoru AX536 5 až výstupy 0 až 10 Vdc s on/off výstupem elektrického topení a LCD displejem AX536 s on/off přepínačem a 3 rychlostním ovladačem ventilátoru AX537 5 až
