AMR-OP87 Grafický průmyslový terminál

Transkript

1 Grafický průmyslový terminál Návod na obsluhu Verze 1.02 amr-op87_g_cz_102

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek: 1. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 2015, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 1100/3, Praha Technická podpora: support@amit.cz amr-op87_g_cz_102 2/28

3 Obsah Historie revizí... 4 Související dokumentace Úvod Technické parametry Rozměry Konektory, indikační prvky Doporučená schematická značka Posouzení shody Ostatní zkoušky Napájení Komunikační linky RS485 s galvanickým oddělením (COM0) RS485 bez galvanického oddělení (COM1) Ethernet Napětí baterie, SD karta Napětí zálohovací baterie SD karta Montáž Postup montáže Nastavení terminálu Zásady instalace Programování, nastavení Servisní režim Nastavení základních parametrů terminálu Tovární nastavení Tovární nastavení ethernetu Tovární nastavení webového serveru Kontrola baterie Výrobní nastavení, propojky Objednací údaje a kompletace Kompletace Údržba Výměna bateriového modulu Likvidace odpadu /28 amr-op87_g_cz_102

4 Historie revizí Jméno dokumentu: amr-op87_g_cz_102.pdf Autor: Stanislav Podolák, Zbyněk Říha Verze Datum Změny Nový dokument Úprava kapitol 3., 3.1., 5.3., 9. a Úprava kapitoly 2., úprava obrázků Související dokumentace 1. Nápověda k vývojovému prostředí DetStudio soubor: Psedet_cs.chm 2. Aplikační poznámka AP0016 Zásady používání RS485 soubor: ap0016_cz_xx.pdf 3. Aplikační poznámka AP0037 Zásady používání sítě Ethernet soubor: ap0037_cz_xx.pdf 4. Aplikační poznámka AP0046 Parametrizace webového serveru soubor: ap0046_cz_xx.pdf 5. Aplikační poznámka AP0050 Projekční podklady pro produkty firmy AMiT soubor: ap0050_cz_xx.pdf amr-op87_g_cz_102 4/28

5 1. Úvod je volně programovatelný řídicí terminál. Je určen k zástavbě do čelního panelu rozvaděče. Základní vlastnosti Poznámka TFT 7 displej s rozlišením ( ) bodů Barevná hloubka displeje je barev, ovládací prvky 256 barev Ovládání dotykovým panelem 2 linka RS485 (1 bez galvanického oddělení, 1 galvanicky oddělená) Linka Ethernet 10/100 Mbps Integrovaný webový server Slot na Micro SD kartu Napájení 24 V ss. Programování v prostředí DetStudio / EsiDet Využití periferií a barevného zobrazení jsou dány aktuálními možnostmi vývojového prostředí DetStudio / EsiDet. Možnosti použití jsou popsány v dokumentaci k programovému vybavení. 5/28 amr-op87_g_cz_102

6 2. Technické parametry Procesor Poznámka Typ STM32F427 FLASH 2 MB Externí FLASH 2 8 MB RAM na čipu 256 kb EEPROM 32 kb Zálohovaná SRAM 4 MB Zálohování SRAM + RTC Výměnný modul s lithiovou baterií BR2477 Životnost baterie 5 let v normálním prostředí *) *) Normální prostředí je definováno při teplotě 25 C. RTC Typ Přesnost 25 C STM32F427 (interní v CPU) ±20 ppm Displej Poznámka Dotykový panel Poznámka SD karta Poznámka RS485 Typ TFT 7 Rozlišení ( ) bodů Viditelná oblast (152,4 91,4) mm Svítivost 280 cd/m 2 Kontrast 400 : 1 Barevná hloubka Pozorovací úhel 130 Podsvit LED Barva podsvitu Bílá Životnost podsvitu hodin *) *) Pokles svítivosti na 50 %. Typ Odporový Počet dotyků 10 6 Síla dotyku 250 g Tvrdost 3 H Dotykový panel je určen k ovládání prstem, nástrojem bez ostrých hran, nebo prstem v rukavici. Typ Micro SD (HC) Kapacita 128 MB až 16 GB *) *) Micro SD karta není součástí dodávky. Počet 2 Ochrana proti přepětí Transil 160 W Galvanické oddělení *) COM0 Ano COM1 Ne Zakončovací odpor **) 120 na jednotce Definice klidového stavu **) do +5 V do 0 V 1 k na jednotce 1 k na jednotce Maximální délka vodiče 1200 m / bps Max. počet stanic na segmentu COM0 256 COM1 32 amr-op87_g_cz_102 6/28

7 Poznámka Ethernet Poznámka Napájení Mechanika Poznámka Teploty Poznámka Indikace funkce LED na zadním krytu Přípojná místa 2 WAGO / Průřez vodiče 0,08 mm 2 až 2,5 mm 2 *) Izolace nesmí být použita pro oddělení nebezpečných napětí. **) Zakončovaní odpor a definice klidového stavu se připojují současně. Počet 1 Přenosová rychlost 10 / 100 Mbps Indikace funkce LED na konektoru Galvanické oddělení Ano Izolační pevnost 300 V stř. /1 minuta *) Přípojné místo Konektor RJ45, dle IEEE802.3 *) Izolace nesmí být použita pro oddělení nebezpečných napětí. Jmenovité napájecí napětí 24 V ss. Rozsah napájecího napětí 19,2 V ss. až 28,8 V ss. Maximální odběr 180 ma při 24 V ss. Přípojné místo WAGO / Průřez vodiče 0,08 mm 2 až 2,5 mm 2 Mechanické provedení Panel + plechový kryt Materiál panelu Dural, EN AW 5754, tl. 6 mm Povrchová úprava Komaxit, RAL 9006, matná hladká Montáž Do čelního panelu rozvaděče Krytí ze strany panelu IP65 Rozměry (š v h) ( ) mm *) Hmotnost netto brutto 0,82 kg ±5 % 1,02 kg ±5 % *) Rozměr včetně konektoru FASTON. Rozsah pracovních teplot -20 C až 70 C *) Rozsah skladovacích teplot -20 C až 70 C *) Při teplotě nad 40 C je snižována maximální úroveň podsvitu, při teplotách nad 70 C je displej vypínán. Ostatní Maximální vlhkost okolí Programování < 95 % nekondenzující DetStudio / EsiDet 7/28 amr-op87_g_cz_102

8 GND +24V GND B1 A1 G0 B0 A0 SD 130, Rozměry 30,8 6,0 220,0 46,0 Obr. 1 - Rozměry 2.2. Konektory, indikační prvky TYPE: S/N: MAC: AB F FW: LDR S0 S1 POWER: WEIGHT: TEST: 24 V DC / 0.2 A 0,82 kg OK-SP Rx1 Tx1 Rx0 Tx0 HiPot: HiPot - OK DATE: RS485 RS485 GO PWR COM1 COM0 ETHERNET RESTORE Obr. 2 - Umístění konektorů a indikačních prvků amr-op87_g_cz_102 8/28

9 2.3. Doporučená schematická značka Pro řídicí terminál je doporučena tato schematická značka. V následujících příkladech bude viditelná pouze její část. PWR Ethernet RJ45 Ethernet 8 7 GND +24V RS485 RS485 GO 6 GND A0 1 5 B1 COM1 COM0 B0 2 4 A1 G0 3 Obr. 3 - Doporučená schematická značka pro 9/28 amr-op87_g_cz_102

10 3. Posouzení shody Zařízení je ve shodě s požadavky NV616/2006. Při posuzování shody s NV616/2006 bylo postupováno dle harmonizované normy ČSN EN Testováno dle norem Typ zkoušky Třída ČSN EN ed. 3 Průmyslová, vědecká a lékařská zařízení Charakteristiky vysokofrekvenčního rušení Meze a metody měření Vyhovuje, A *) ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 8 kv Část 4-2: Zkušební a měřicí technika Elektrostatický výboj Zkouška odolnosti ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) Vyhovuje Část 4-3: Zkušební a měřicí technika Vyzařované vysokofrekvenční elektromagnetické pole Zkouška odolnosti ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 4 kv Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, napájení ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) 2 kv Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, napájení ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) 2 kv # ) Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, RS485, Ethernet ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) 10 V Část 4-6: Zkušební a měřicí technika Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli *) Toto je zařízení třídy A. Ve vnitřním prostředí může toto zařízení způsobovat rádiové rušení. V takovém případě může být požadováno, aby uživatel přijal příslušná opatření. # ) Kabeláž obvodů jiných než síťových, delší než 30 m, musí být provedena stíněnými kabely Ostatní zkoušky Testováno dle norem Typ zkoušky Klasifikace ČSN EN Elektromagnetická kompatibilita (EMC) Část 4-29: Zkušební a měřicí technika Krátkodobé poklesy, krátká přerušení a pomalé změny napětí na vstupech stejnosměrného napájení Zkouška odolnosti Vyhovuje ČSN EN ed. 2 Zkoušení vlivů prostředí Část 2-1: Vyhovuje Zkoušky Zkouška A: Chlad ČSN EN Zkoušení vlivů prostředí Část 2-2: Zkoušky Zkouška B: Suché teplo Vyhovuje amr-op87_g_cz_102 10/28

11 GND +24V GND B1 A1 G0 B0 A0 SD 4. Napájení Řídicí terminál je možné napájet pouze ze stejnosměrného zdroje. Zdroj musí splňovat požadavky uvedené v kapitole 2. Technické parametry. TYPE: S0 S1 S/N: AB56789 MAC: F FW: LDR POWER: 24 V DC / 0.2 A WEIGHT: 0,82 kg TEST: OK-SP Rx1 Tx1 Rx0 Tx0 2 HiPot: HiPot - OK DATE: RS485 RS485 GO PWR COM1 COM0 ETHERNET RESTORE Obr. 4 - Umístění napájecího konektoru Legenda Číslo Význam 1 Konektor napájení 2 Konektor FASTON pro připojení PE Zapojení konektoru Svorka Popis Význam 7 +24V Napájení +24 V ss. 6 GND Napájení Zem 11/28 amr-op87_g_cz_102

12 Příklad zapojení V GND PWR + RS485 8 GND 7 +24V GND B1 COM1 A1 Obr. 5 - Příklad zapojení napájení Legenda Poznámka Číslo Význam 1 Externí zdroj 24 V ss. V systému je galvanicky propojeno GND a PE. PE má samostatnou svorku na krytu (viz Obr. 4). amr-op87_g_cz_102 12/28

13 GND +24V GND B1 A1 G0 B0 A0 SD 5. Komunikační linky 5.1. RS485 s galvanickým oddělením (COM0) TYPE: S/N: MAC: AB F S0 S1 FW: LDR POWER: 24 V DC / 0.2 A WEIGHT: 0,82 kg TEST: OK-SP HiPot: HiPot - OK DATE: Rx1 Tx1 RS485 Rx0 Tx0 RS485 GO PWR COM1 COM0 2 ETHERNET RESTORE Obr. 6 - Umístění konektoru galvanicky oddělené RS485 Legenda Číslo Význam 1 Indikační LED, COM0 2 Zakončení linky RS485, COM0 3 Konektor RS485, COM0 Programová obsluha Zapojení konektoru Při programování má galvanicky oddělená RS485 číslo 0. Pro správnou činnost RS485 je nutno dodržet zásady uvedené v aplikační poznámce AP0016 Zásady používání RS485. Svorka Popis Význam 1 A0 Galvanicky oddělená linka RS485, signál A 2 B0 Galvanicky oddělená linka RS485, signál B 3 G0 Galvanicky oddělená linka RS485, zem Konfigurační DIP Každá stanice na komunikační lince RS485 musí mít správně nastaveny zakončovaní odpory. K nastavení zakončení slouží DIP přepínače umístěné na zadním krytu vedle konektoru pro RS /28 amr-op87_g_cz_102

14 GND +24V GND B1 A1 G0 B0 A0 SD Význam přepínače Oba přepínače ON OFF Význam Koncová stanice klidové stavy a zakončení linky je aktivní. Průběžná stanice klidové stavy a zakončení linky je neaktivní. Indikace aktivity Aktivita linky je indikována LED na zadním krytu RS485 bez galvanického oddělení (COM1) TYPE: 1 S/N: MAC: AB F S0 S1 FW: LDR POWER: 24 V DC / 0.2 A WEIGHT: 0,82 kg TEST: OK-SP Rx1 Tx1 Rx0 Tx0 2 HiPot: HiPot - OK DATE: RS485 RS485 GO PWR COM1 COM0 ETHERNET RESTORE Obr. 7 - Umístění konektoru linky RS485 Legenda Číslo Význam 1 Indikační LED, COM1 2 Zakončení linky RS485, COM1 3 Konektor RS485, COM1 Programová obsluha Zapojení konektoru Při programování má RS485 bez galvanického oddělení číslo 1. Pro správnou činnost RS485 je nutno dodržet zásady uvedené v aplikační poznámce AP0016 Zásady používání RS485. Svorka Popis Význam 4 A1 Linka RS485, signál A 5 B1 Linka RS485, signál B 6 GND Zem amr-op87_g_cz_102 14/28

15 GND +24V GND B1 A1 G0 B0 A0 SD Konfigurační DIP Každá stanice na komunikační lince RS485 musí mít správně nastaveny zakončovaní odpory. K nastavení zakončení slouží DIP přepínače umístěné na zadním krytu vedle konektoru pro RS485. Význam přepínače Oba přepínače ON OFF Význam Koncová stanice klidové stavy a zakončení linky je aktivní. Průběžná stanice klidové stavy a zakončení linky je neaktivní. Indikace aktivity Aktivita linky je indikována LED na zadním krytu Ethernet Pomocí rozhraní Ethernet je možno řídicí terminál připojit přímo do počítačové sítě LAN. Pro připojení lze využít komponenty standardní strukturované kabeláže. Rozhraní Ethernet je možné využít jak pro vizualizaci, tak i pro dálkové nahrávání aplikací do řídicího terminálu přes internet a je podporováno v prostředí DetStudio. Ke komunikaci je použita rodina protokolů TCP/IP a proto komunikační síť mohou sdílet řídicí terminály i osobní počítače. TYPE: S/N: AB56789 MAC: F S0 S1 FW: POWER: WEIGHT: TEST: LDR V DC / 0.2 A 0,82 kg OK-SP Rx1 Tx1 Rx0 Tx0 HiPot: HiPot - OK DATE: RS485 RS485 GO PWR COM1 COM0 ETHERNET RESTORE Obr. 8 - Umístění konektoru linky Ethernet Legenda Číslo Význam 1 Konektor RJ45 pro Ethernet s indikačními LED 15/28 amr-op87_g_cz_102

16 Indikace stavu linky Význam LED Aktivita Ethernetu je indikována pomocí LED (LNK / ACT a SPEED) na konektoru linky Ethernet. LED Barva Význam LNK / ACT Zelená Připojení linky Ethernetu, příjem nebo vyslání dat. SPEED Zelená LED svítí při připojení rychlostí 100 Mbps. Další informace naleznete v aplikační poznámce AP0037 Zásady používání sítě Ethernet. Poznámka Izolace galvanického oddělení Ethernetu nesmí být použita pro oddělení nebezpečných napětí. amr-op87_g_cz_102 16/28

17 GND +24V GND B1 A1 G0 B0 A0 SD 6. Napětí baterie, SD karta 6.1. Napětí zálohovací baterie Hodnotu napětí zálohovací baterie je možné měřit v aplikacích psaných pomocí vývojového prostředí DetStudio pomocí skriptu: Příklad obsluhy Ram.fUbat = IO.VBatt; 6.2. SD karta Měřená hodnota je napětí baterie ve voltech. Na základě této hodnoty lze upozornit obsluhu na nutnost výměny baterie. Další informace ohledně zálohovací baterie jsou v kapitole 10. Údržba. Z boku řídicího terminálu je slot pro Micro SD kartu. Způsob využití karty je dán aktuálními možnostmi vývojového prostředí DetStudio / EsiDet. Možnosti použití karty jsou popsány v dokumentaci k programovému vybavení. TYPE: S/N: MAC: AB F FW: LDR S0 S1 POWER: WEIGHT: TEST: 24 V DC / 0.20 A 0,82 kg OK-SP Rx1 Tx1 Rx0 Tx0 HiPot: HiPot - OK DATE: RS485 RS485 GO PWR COM1 COM0 ETHERNET RESTORE Obr. 9 - Umístění slotu pro Micro SD kartu Legenda Číslo Význam 1 Umístění vstupního otvoru pro Micro SD kartu 17/28 amr-op87_g_cz_102

18 1,0 118,0 120,0 7. Montáž Řídicí terminál je určen k montáži v libovolné poloze Postup montáže 1. V čelním panelu rozvaděče vyříznout otvor o rozměrech ( ) mm, přiložená šablona usnadňuje práci. 2. Vyvrtat montážní otvory s roztečí ( ) mm, Ø 4,2 mm. 3. Zepředu vsunout řídicí terminál do otvoru v rozvaděči. 4. Panel zašroubovat do čelního panelu pomocí čtyř šroubů a matek M4. 5. Připojit komunikační a napájecí vodiče. Vyvrtat průměr 4,5 mm Vyvrtat průměr 4,5 mm Vyříznout 5,5 Vyvrtat průměr 4,5 mm 197,0 208,0 Vyvrtat průměr 4,5 mm Obr Otvor pro montáž 7.2. Nastavení terminálu Řídicí terminál má pouze nastavení zakončení a definice klidového stavu RS485. Toto se nastavuje pomocí dvou DIP přepínačů. Za běžného provozu není třeba snímat kryt Zásady instalace EMC Filtr Na vstupu napájecího napětí 230 V stř. použít EMC filtr. Toto je možno přehodnotit na základě provedení rozvodů a charakteru prostředí. amr-op87_g_cz_102 18/28

19 Propojení s PE Záporná napájecí svorka jednotky (GND) je v zařízení spojena s PE. Pokud jsou přívody vedeny mimo budovu, je třeba příslušné komunikační linky osadit přepěťovými ochranami. Linka RS485 Linka Ethernet Poznámka Zapojení linky RS485 je nutno provést dle doporučení uvedených v aplikační poznámce AP0016 Zásady používání RS485. Zapojení linky Ethernet je nutno provést dle doporučení uvedených v aplikační poznámce AP0037 Zásady používání sítě Ethernet. Veškerá propojení na PE musí být provedena s co nejmenší impedancí. Technické parametry terminálu jsou zaručeny pouze při tomto zapojení. 19/28 amr-op87_g_cz_102

20 8. Programování, nastavení 8.1. Servisní režim Programování řídicího terminálu se provádí přes rozhraní Ethernet pomocí vývojového prostředí DetStudio / EsiDet. Postupujte dle pokynů v nápovědě vývojového prostředí DetStudio / EsiDet. Je podporována jak orientace Landscape tak orientace Portrait (nutno zvolit ve vývojovém prostředí, při vytváření uživatelské aplikace). Ne všechny grafické prvky jsou podporovány v obou verzích orientace. Servisní režim umožňuje: Nastavení základních parametrů řídicího terminálu. Uvedení systému do Továrního nastavení. Uvedení systému do stavu Zavaděč. Servisní režim lze aktivovat následujícím postupem: Vypnout napájecí napětí, Dotknout se dotykové obrazovky na libovolném místě, Zapnout napájecí napětí Nastavení základních parametrů terminálu Základní parametry lze nastavit pomocí menu, které se na terminálu zobrazí po aktivaci servisního režimu. Menu se zobrazí vždy s orientací Landscape, nezávisle na montáži a nezávisle na zvolené orientaci Portrait / Landscape v uživatelské aplikaci. Obr Menu servisního režimu vyvolané dotykem obrazovky amr-op87_g_cz_102 20/28

21 Pomocí menu lze nastavit nebo zobrazit informace o: Displej a Baterie Kalibrace kalibrace dotykové vrstvy displeje, Nastavení jasu displeje, Kontrola stavu baterie. RS485 nastavení komunikačních parametrů: *) Parita, Rychlost. IP parametry IP adresa, Maska sítě, Výchozí brána (Gateway). Tovární nastavení. Volba jazyka pro servisní režim. *) Lze nastavit pouze v případě, kdy nejsou napevno dány uživatelskou aplikací. Pro ukončení práce v servisním režimu je nutné stisknout tlačítko Návrat do aplikace. Systém se pak automaticky restartuje Tovární nastavení Tovární nastavení je možné provést v nastavení základních parametrů, Obr Položka pro tovární nastavení v servisním režimu nebo pomocí tlačítka RESTORE na zadní straně terminálu. Tlačítko RESTORE lze stisknout pomocí vhodného neostrého nástroje kdykoliv za běhu uživatelské aplikace. Stav systému je indikován periodou blikání LED S0. Při normálním běhu aplikace tato LED bliká s frekvencí 1 Hz. Na stisk kratší než tři sekundy systém nereaguje. 21/28 amr-op87_g_cz_102

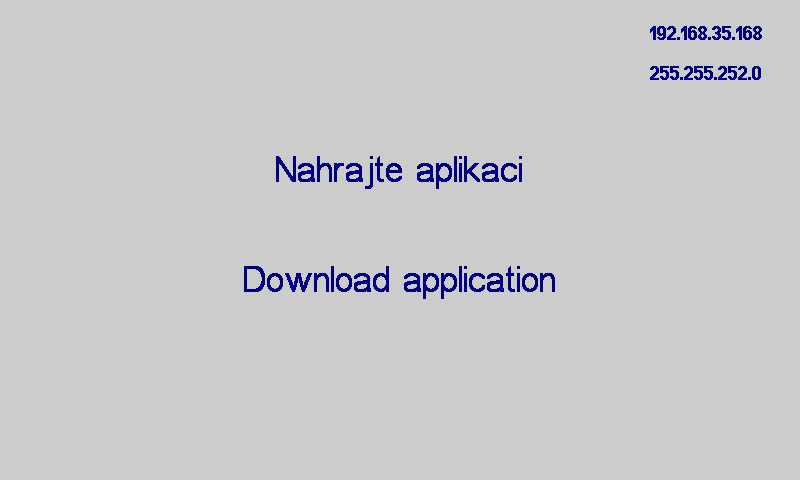

22 Při stisku tlačítka delším než tři sekundy systém projde resetem. Tento stav je indikován blikáním LED S0 o frekvenci 10 Hz, displej je temný. Pokud je v tuto chvíli tlačítko uvolněno, je systém ve stavu Zavaděč, na displeji je zobrazena výzva: Nahrajte aplikaci s aktuálním nastavením IP adresy a masky. Pokud aplikaci nechceme přehrávat, systém se z tohoto stavu dostane pouze vypnutím a zapnutím. Pokud se tlačítko RESTORE drží dalších více jak 10 sekund, je vyvoláno Tovární nastavení. Tento stav je indikován trvalým svitem LED S0, displej je temný. Po vyvolání továrního nastavení je standardně spuštěna aktuální aplikace. Pokud je v systému uživatelská aplikace, která se neustále resetuje, nemusí být možné vyvolání Servisního režimu dotykem na obrazovku při zapnutí. Stiskem tlačítka RESTORE se dostaneme do stavu Zavaděč vždy. Obr Výzva pro nahrání aplikace amr-op87_g_cz_102 22/28

23 GND +24V GND B1 A1 G0 B0 A0 SD TYPE: S/N: AB56789 MAC: F FW: LDR S0 S1 POWER: WEIGHT: TEST: 24 V DC / 0.2 A 0,82 kg OK-SP Rx1 Tx1 Rx0 Tx0 HiPot: HiPot - OK DATE: RS485 RS485 GO PWR COM1 COM0 ETHERNET RESTORE Obr Tlačítko RESTORE Legenda Číslo Význam 1 Umístění tlačítka RESTORE Tovární nastavení ethernetu Parametr Výchozí hodnota IP adresa stanice Maska sítě Výchozí brána Tovární nastavení webového serveru Parametr Jméno / heslo administrátora Jméno / heslo servisu Jméno / heslo uživatele Výchozí hodnota root / amit service / amit user / amit Parametr Výchozí hodnota pro TCP port FTP server data 20 FTP server control 21 WEBserver 80 Tovární nastavení je možné vyvolat ze Servisního režimu nebo dlouhým držením tlačítka RESTORE. Tovární nastavení webového serveru má význam pouze v případě, když je server součástí uživatelské aplikace. 23/28 amr-op87_g_cz_102

24 8.4. Kontrola baterie V servisním režimu je možné vyvolat obrazovku Kontrola baterie. Obr Obrazovka Kontrola baterie Pokud je napětí baterie menší než 2,1 V, je nápis OK nahrazen upozorněním VYBITÁ! v červeném poli. Pokud je napětí menší než 1 V, je zobrazeno upozornění CHYBÍ!, opět v červeném poli Výrobní nastavení, propojky Konfigurace RS485 Na obou linkách RS485 jsou zapnuty DIP přepínače, které aktivují zakončení i definici klidového stavu. amr-op87_g_cz_102 24/28

25 9. Objednací údaje a kompletace Grafický terminál Ostatní MB Komplet viz kapitola 9.1 Kompletace Bateriový modul (náhradní díl) 9.1. Kompletace Díl Množství Grafický průmyslový terminál 1 WAGO / WAGO / /28 amr-op87_g_cz_102

26 10. Údržba Zařízení nevyžaduje žádnou pravidelnou kontrolu ani údržbu s výjimkou kontroly napětí zálohovací baterie. Zálohovací baterie Čištění Poznámka Pro zálohování programu, hodin a parametrů v paměti RAM slouží zálohovací baterie. Její jmenovité napětí je 3,0 V, jmenovitá kapacita je 1 Ah. Jestliže její napětí klesne pod 2,1 V, je považována za vybitou. Jestliže došlo k tomuto stavu, je nutno vyměnit bateriový modul. Kontrolu je nutno provádět minimálně jednou za rok. Předpokládaná životnost baterie dle výrobce je 5 let. Doporučujeme měření zálohovací baterie implementovat přímo do aplikace. Podle způsobu použití zařízení je třeba čas od času z vnitřní elektroniky zařízení odstranit prach. Zařízení se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Bateriový modul MB může vyměnit uživatel po sejmutí krytu Výměna bateriového modulu V průběhu výměny baterie nesmí být v terminálu zasunuta Micro SD karta! Pro výměnu bateriového modulu sejmeme kryt. 1 Obr Umístění bateriového modulu Legenda Číslo Význam 1 Bateriový modul MB amr-op87_g_cz_102 26/28

27 Modul vysuneme ve směru šipky. Baterie je typ BR Obr Vysunutí bateriového modulu Legenda Číslo Význam 1 Bateriový modul MB /28 amr-op87_g_cz_102

28 11. Likvidace odpadu Likvidace elektroniky Likvidace baterie Likvidace zařízení je řízena předpisy o nakládání s elektroodpadem. Zařízení nesmí být likvidováno v běžném komunálním odpadu. Musí být odevzdáno na místech k tomu určených a recyklováno. Zařízení obsahuje lithiovou baterii. Baterie je nebezpečný odpad. Tento odpad musí být odevzdán na místech k tomu určených. Odstraňování opotřebených baterií a akumulátorů nesmí být v rozporu s platnými právními předpisy. amr-op87_g_cz_102 28/28
