Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení
|
|
|
- Anežka Matoušková
- před 8 lety
- Počet zobrazení:
Transkript
1 Metalografie Praktické příklady z materiálových expertíz 4. cvičení
2 Příprava metalografických výbrusů Odběr vzorků nesmí dojít k změně struktury (deformace, ohřev) světelný mikroskop pro dosažení požadovaných detailů využití řádkovací elektronové mikroskopie

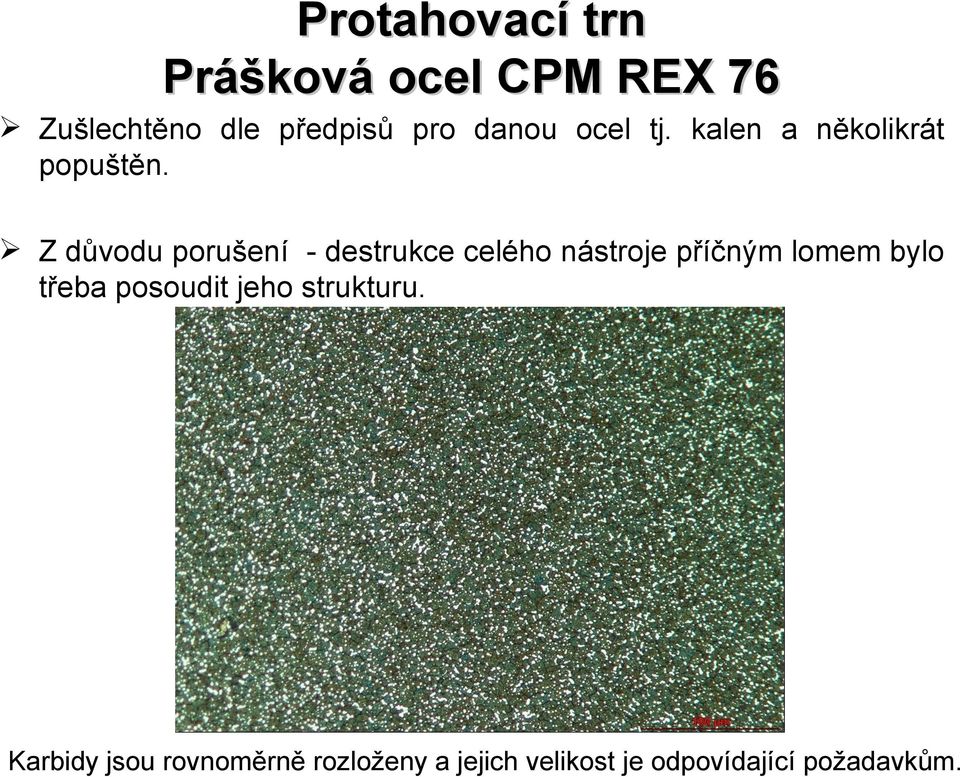

3 Protahovací trn Prášková ocel CPM REX 76 Zušlechtěno dle předpisů pro danou ocel tj. kalen a několikrát popuštěn. Z důvodu porušení - destrukce celého nástroje příčným lomem bylo třeba posoudit jeho strukturu. Karbidy jsou rovnoměrně rozloženy a jejich velikost je odpovídající požadavkům.
4 Řádkovací elektronový mikroskop Tepelným zpracováním došlo k oslabení hranic zrn.
5 Detail struktury dokumentuje oslabení původních austenitických zrn. Tepelné zpracování součásti probíhalo dle předepsané technologie, avšak ze strukturního rozboru vyplývá, že protahovací trn byl kalen z příliš vysoké kalící teploty (austenitizační teploty), což se projevilo na stavu struktury. Kalící teplota byla překročena o C, neboť při větším překročení se již začaly vytvářet ostrohranné karbidy ledeburitického charakteru (jsou součástí eutektika).
6 Povrchově kalená součást ocel ČSN Účelem povrchového kalení je zvýšit tvrdost pouze povrchové vrstvy a zachovat měkké a houževnaté jádro kaleného výrobku.
7 ARA diagram oceli ČSN

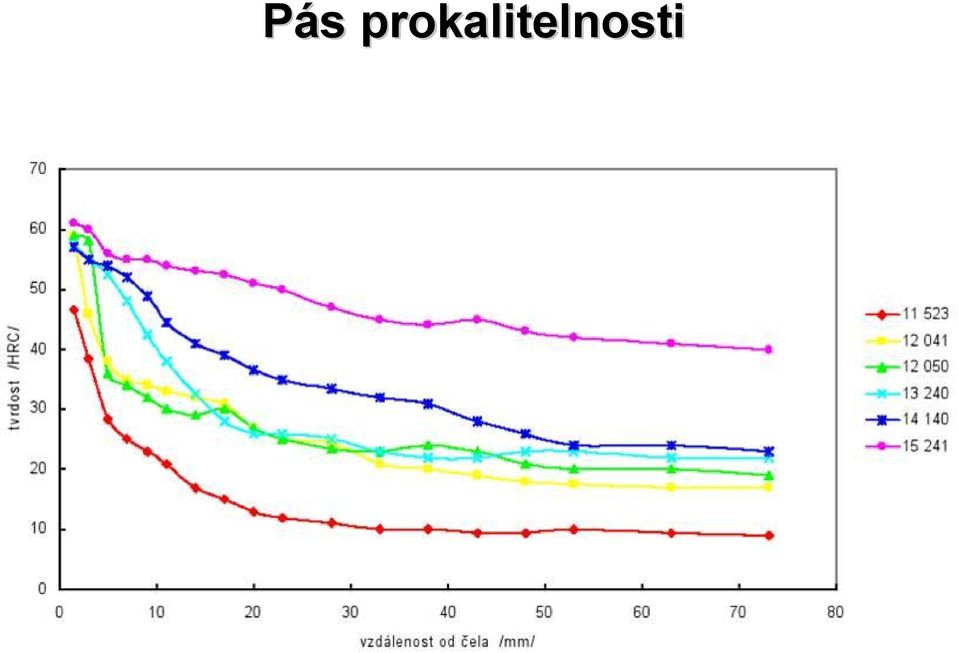

8 Pás prokalitelnosti
9 Vzorek K1 v příčném směru s vyznačenou hloubkou prokalitelnosti. 11 / 24

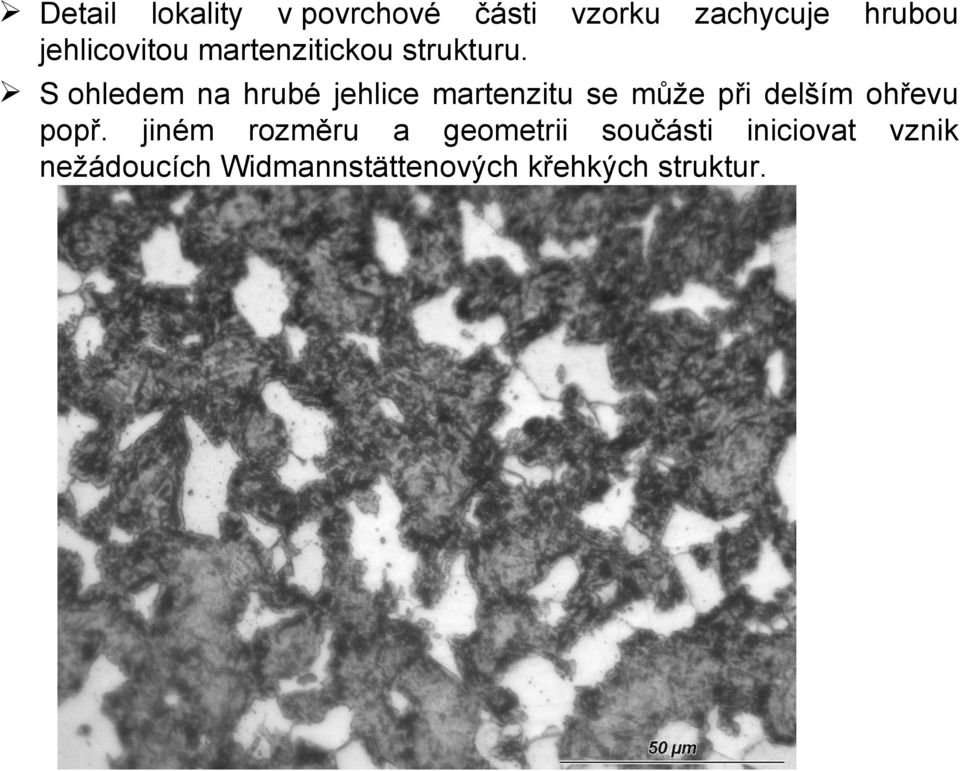

10 Detail lokality v povrchové části vzorku zachycuje hrubou jehlicovitou martenzitickou strukturu. S ohledem na hrubé jehlice martenzitu se může při delším ohřevu popř. jiném rozměru a geometrii součásti iniciovat vznik nežádoucích Widmannstättenových křehkých struktur.
11 Detail lokality v přechodové části vzorku K1 zachycuje horní bainit přecházející do lamelárního perlitu.

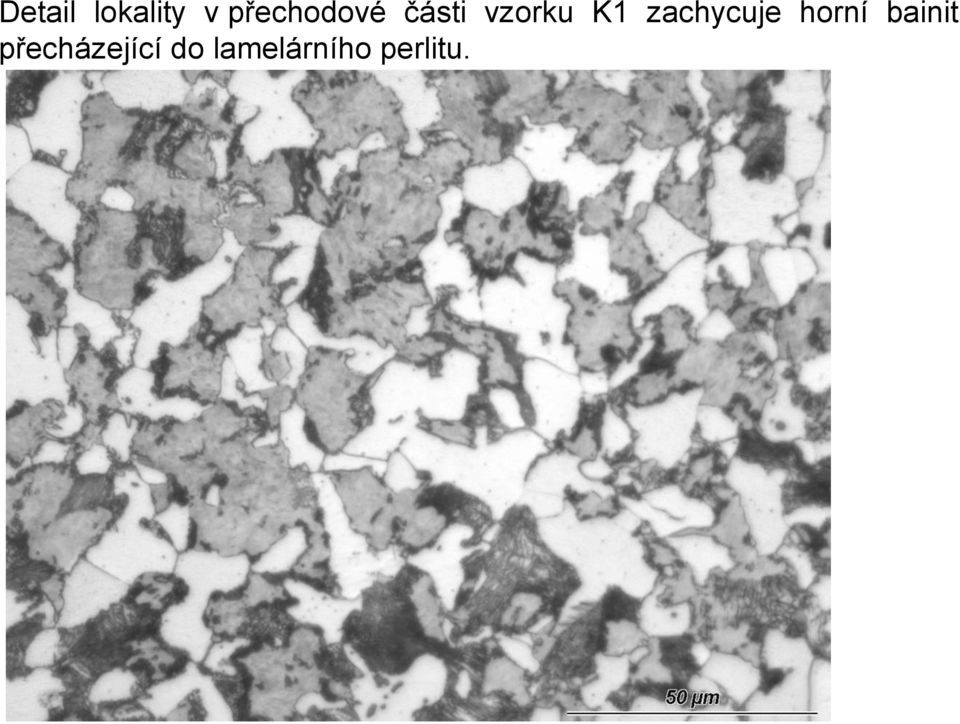

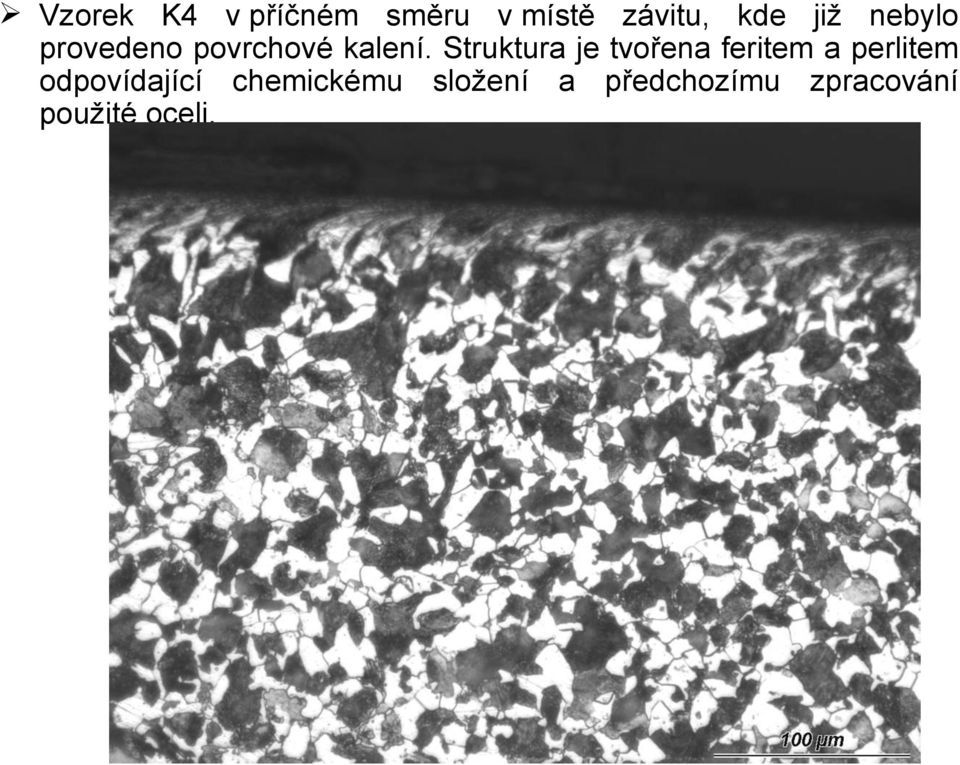

12 Vzorek K4 v příčném směru v místě závitu, kde již nebylo provedeno povrchové kalení. Struktura je tvořena feritem a perlitem odpovídající chemickému složení a předchozímu zpracování použité oceli.
13 Fréza Na obvodní ploše trhlina, která vznikla po tepelném zpracování. Cílem expertízy - zjištění příčiny iniciace trhliny. Trhlina byla lokalizována v blízkosti spoje dvou částí nástroje stopkové, která měla být vyrobena z oceli ČSN a pracovní z materiálu ČSN Spoj obou částí byl proveden tlakovým svařováním. Defektní místo na obvodu frézy.
14 Z nástroje byly odebrány vzorky k metalografické analýze tak, aby bylo možné posoudit strukturní stav v místě čela (špička nástroje) a v místě, kde byl pozorován defekt. GD-OES analýza - cíl vyloučení možné záměny materiálu. Především záměna pracovní části nástroje za jinou ocel popř. výrazný odklon od požadovaného chemického složení by vyvolalo negativní vliv na výsledné vlastnosti nástroje.
15 Místo, kde byla pracovní část nástroje svařena s konstrukční ocelí. Jak vyplývá z analýzy GD-OES a perliticko-feritické struktury, použitý materiál byl s nejvyšší pravděpodobností ČSN
16 Chemické složení nástrojové oceli rovněž neodpovídá přesně normě (viz. Tab), ale rozdíl lze ještě tolerovat. Nejcitlivější změna je v koncentraci uhlíku (směrem nahoru) a celkově nižší množství legujících prvků. I přesto by tyto objemové změny chemického složení neměly znamenat výrazný posun v technologii tepelného zušlechtění a dosažených mechanických hodnot. Rozhodující v posuzovaném případě je obsah kobaltu, který spolu s uhlíkem má největší vliv. Zatímco zvyšující množství uhlíku bude zvyšovat obsah karbidů, pak zvyšující se obsah kobaltu vyvolává potlačení transformací a způsobuje větší citlivost k nevhodnému tepelnému zpracování. Prvek Stanovená koncentrace Dle ČSN GD-OES EDX C 1,2-0,85 Cr 4,6 5,1 4,2 W 4,8 5,0 6,25 Co 4,4 4,7 4,75 V 1,8 1,6 1,85 Mo 4,3 4,5 5,0
17 IRA diagram oceli ČSN 19852
18 Karbidické vyřádkování Ze světelného mikroskopu nejlépe vyplývá rozsah karbidického vyřádkování i heterogenita popuštěné struktury.
19 Přestože struktura obsahuje poměrně velké množství i drobných sekundárních karbidů, které dokumentují, že bylo kalení provedeno ze správné teploty, jsou v některých místech ostrohranější karbidy, které dokazují překročení teploty o cca 20 C popř. prodlevu na teplotě austenitizace. S ohledem na již zmíněný strukturní stav nelze jednoznačně zpochybnit technologickou kázeň obsluhujícího personálu kalící a popouštěcí pece.
20 Snímek zachycuje poměrně rozsáhlé martenzitické jehlice a to i přestože byl materiál třikrát popuštěn.
21 Snímek byl pořízen na podélné ploše metalografického výbrusu v blízkosti špičky nástroje. Jednotlivé výsledky EDX mikroanalýzy dokumentují rozdílnost chemického složení v jednotlivých lokalitách. To potvrzuje, že karbidické vyřádkování bude mít nepříznivý vliv i na chemickou heterogenitu. Lokalita 1 Lokalita 2 Lokalita 3 Mo 30 29,2 6,1 V 13,2 9,1 1,5 Cr 5,1 4,3 5,6 Co 1,3 1,8 4,5 W 23,1 30 4,7
22 Z metalografického pozorování vyplynulo, že struktura je tvořena velmi výrazným karbidickým vyřádkováním. Což jak z dosažených poznatků vyplývá, bylo hlavní příčinou destrukce frézy. Strukturní heterogenita spolu s pozůstalým pnutím v blízkosti svaru iniciaci poměrně rozsáhlé trhliny. vyvolala Dalším negativem vyřádkovaní karbidů je i to, že nejen změní v daných lokalitách výrazně chemické složení, ale jejich přítomnost zabraňuje uvolnění pnutí při popouštění. Lokální rozdílné chemické složení způsobí, že bezdifúzní přeměna austenitu při kalení se neuskutečňuje dle uvedeného IRA diagramu. To má za následek nejen rozdílný strukturní stav, ale také iniciaci pnutí.
Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení
Metalografie Praktické příklady z materiálových expertíz 4. cvičení Obsah Protahovací trn Povrchově kalená součást Fréza Karbidické vyřádkování Cementovaná součást Pozinkovaná součást Pivní korunky Klíč
Posouzení stavu rychlořezné oceli protahovacího trnu
Posouzení stavu rychlořezné oceli protahovacího trnu ČSN 19 830 zušlechtěno dle předpisů pro danou ocel tj. kaleno a 3x popuštěno a) b) Obr.č. 1 a) Poškozený zub protahovacího trnu; b) Zdravý zub druhá
PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž
Vakuové tepelné zpracování a tepelné zpracování nástrojů 22. - 23.11. 2011 - Jihlava PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Západočeská univerzita v Plzni Fakulta strojní Katedra materiálu
PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ. Antonín Kříž
PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž Tento příspěvek vznikl na základě spolupráce s firmou Hofmeister s.r.o., řešením projektu FI-IM4/226. Místo,
FÁZOVÉ PŘEMĚNY. Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny)
FÁZOVÉ PŘEMĚNY Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny) mechanismus difúzní bezdifúzní Austenitizace Vliv: parametry
POVRCHOVÉ KALENÍ V PRŮMYSLOVÉ APLIKACI
POVRCHOVÉ KALENÍ V PRŮMYSLOVÉ APLIKACI Antonín Kříž Department of Material Engineering and Engineering Metallurgy, ZČU-Plzeň, Univerzitní 22, Plzeň 306 14, Czech Republic, e-mail: kriz@kmm.zcu.cz Cílem
ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC
Sborník str. 392-400 ZKOUŠKY MIKROLEGOVANÝCH OCELÍ DOMEX 700MC Antonín Kříž Výzkumné centrum kolejových vozidel, ZČU v Plzni,Univerzitní 22, 306 14, Česká republika, kriz@kmm.zcu.cz Požadavky kladené dnešními
Jominiho zkouška prokalitelnosti
Jominiho zkouška prokalitelnosti Zakalitelnost je schopnost materiálu při ochlazování nad kritickou rychlost přejít a setrvat v metastabilním stavu, tj. u ocelí získat martenzitickou strukturu. Protože
OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA. Jiří Stanislav
OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA Jiří Stanislav Bodycote HT, CZ 1. Úvod Tepelné zpracování nástrojových ocelí pro práci za tepla patří k nejnáročnějším disciplinám oboru.
VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ
VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ JIŘÍ HÁJEK, PAVLA KLUFOVÁ, ANTONÍN KŘÍŽ, ONDŘEJ SOUKUP ZÁPADOČESKÁ UNIVERZITA V PLZNI 1 Obsah příspěvku ÚVOD EXPERIMENTÁLNÍ ZAŘÍZENÍ
Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_17
NÁVRH TECHNOLOGIE POVRCHOVÉHO KALENÍ LASEREM U KONSTRUKČNÍCH OCELÍ SVOČ FST
NÁVRH TECHNOLOGIE POVRCHOVÉHO KALENÍ LASEREM U KONSTRUKČNÍCH OCELÍ SVOČ FST 2010 Bc. Pavla Klufová Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Pro povrchové kalení
Nástrojové oceli. Ing. Karel Němec, Ph.D.
Nástrojové oceli Ing. Karel Němec, Ph.D. Rozdělení nástrojových ocelí podle chemického složení dle ČSN EN Podle ČSN EN-10027-1 Nástrojové oceli nelegované C35U (19065) C105U (19191) C125U (19255) Nástrojové
Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI MECHANICKÉ VLASTNOSTI UNIMAX
1 UNIMAX 2 Charakteristika UNIMAX je Cr-Mo-V legovaná ocel pro práci v oblast zpracování plastů, pro kterou jsou charakteristické tyto vlastnosti: Vynikající houževnatost a tažnost ve všech průřezech Dobrá
ŽÍHÁNÍ 1. ŽÍHÁNÍ OCELÍ
1 ŽÍHÁNÍ Žíhání je způsob tepelného zpracování, kterým chceme u součásti dosáhnout stavu blízkého stavu rovnovážnému. Podstatou je rovnoměrný ohřev součásti na teplotu žíhání, setrvání na této teplotě
TEPELNÉ ZPRACOVÁNÍ. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu
TEPELNÉ ZPRACOVÁNÍ Ing. V. Kraus, CSc. 1 TEPELNÉ ZPRACOVÁNÍ záměrné využívání fázových a strukturních přeměn v tuhém stavu ke změně struktury a tím k získání požadovaných mechanických nebo strukturních
Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace
Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Absrakt Vzorky z Cr-V ledeburitické nástrojové oceli vyráběné
Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_14
COMTES FHT a.s. R&D in metals
COMTES FHT a.s. R&D in metals 2 Komplexnost Idea na bázi základního a aplikovaného výzkumu Produkt nebo technologie s novou přidanou hodnotou Simulace vlastností materiálu a technologického zpracování
Požadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING
1 CHIPPER / VIKING 2 Charakteristika VIKING je vysoce legovaná ocel, kalitelná v oleji, na vzduchu a ve vakuu, která vykazuje následující charakteristické znaky: Dobrá rozměrová stálost při tepelném zpracování
TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí
ŽÍHÁNÍ. Tepelné zpracování kovových materiálů
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková
Hodnocení opotřebení a změn tribologických vlastností brzdových kotoučů
Hodnocení opotřebení a změn tribologických vlastností brzdových kotoučů Vedoucí práce: Doc. Ing. Milan Honner, Ph.D. Konzultant: Doc. Dr. Ing. Antonín Kříž Bc. Roman Voch Obsah 1) Cíle diplomové práce
NÁSTROJOVÉ OCELI CPM 10 V
NÁSTROJOVÁ OCEL CPM 10 V CERTIFIKACE DLE ISO 9001 Chem. složení C 2,45 % Cr 5,25 % V 9,75 % Mo 1,30 % Mn 0,50 % Si 0,90 % CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou
CPM REX 45 (HS) NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ CPM REX 45. Typické oblasti použití FYZIKÁLNÍ VLASTNOSTI.
NÁSTROJOVÁ OCEL CPM REX 45 (HS) Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo W Co S 1,30% 4,05 % 3,05 % 5,00% 6,25% 8,00% 0,06 % (provedení HS: 0,22 %) CPM REX 45 je vysokovýkonná, kobaltová rychlořezná
III/2 Inovace a zkvalitnění výuky prostřednictvím ICT
Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Strojírenská technologie, vy_32_inovace_ma_22_16 Autor
Metody studia mechanických vlastností kovů
Metody studia mechanických vlastností kovů 1. Zkouška tahem Zkouška tahem při pomalém zatěžování a za tzv. okolní teploty (10 C 35 C) je zcela základní a nejběžněji prováděnou zkouškou mechanických vlastností
Tepelné zpracování ocelí. Doc. Ing. Stanislav Věchet, CSc. ; Ing. Karel Němec, Ph.D.
Tepelné zpracování ocelí Doc. Ing. Stanislav Věchet, CSc. ; Ing. Karel Němec, Ph.D. Schéma průběhu tepelného zpracování 1 ohřev, 2 výdrž na teplotě, 3 ochlazování Diagram Fe-Fe 3 C Základní typy žíhání
Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI CALDIE. Pevnost v tlaku
1 CALDIE 2 Charakteristika CALDIE je Cr-Mo-V slitinová, ocel, s následujícími vlastnostmi: 1. vysoká odolnost proti opotřebení 2. vysoká pevnost v tlaku 3. vysoká rozměrová stabilita 4. odolnost proti
Vliv doby austenitizace na vlastnosti a strukturu W-Mo-V-Co PM rychlořezné oceli Vanadis 30
Vliv doby austenitizace na vlastnosti a strukturu W-Mo-V-Co PM rychlořezné oceli Vanadis 30 Bc. Martin Kuřík Ing. Jana Sobotová, Ph.D Abstrakt V dostupné literatuře není v současnosti dostatečně popsán
I.) Nedestruktivní zkoušení materiálu = návštěva laboratoří nedestruktivního zkoušení a seznámení se se základními principy jednotlivých metodik.
2017/18 VÝROBNÍ TECHNOLOGIE Jméno: st. skupina: I.) Nedestruktivní zkoušení materiálu II.) Praxe tepelného zpracování III.) Jominiho zkouška prokalitelnosti I.) Nedestruktivní zkoušení materiálu = návštěva
C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90%
NÁSTROJOVÁ OCEL CPM 10 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90% CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou
TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
ABSTRAKT TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika Hlavní skupinu materiálů, pouţívanou pro výrobu
Použití. Charakteristika SLEIPNER PŘÍKLADY:
1 SLEIPNER 2 Charakteristika SLEIPNER je Cr-Mo-V nástrojová legovaná ocel, kterou charakterizují tyto vlastnosti: Dobrá odolnost proti opotřebení Dobrá odolnost proti vyštipování hran a ostří Vysoká pevnost
Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace
Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná
Charakteristika. Použití. Vlastnosti FYZIKALNÍ VLASTNOSTI PEVNOST V TAHU RAMAX 2
1 RAMAX 2 2 Charakteristika RAMAX 2 je chromová konstrukční ocel odolná proti korozi. Tato ocel se dodává ve stavu zušlechtěném. RAMAX 2 se vyznačuje: vynikající obrobitelnost dobrá odolnost proti korozi
C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30%
NÁSTROJOVÁ OCEL CPM 3 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30% CPM 3 V Je nově vyvinutá ultra-houževnatá vysokovýkonná ocel, která je vyráběna společností Crucible
C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0%
NÁSTROJOVÁ OCEL LC 200 N Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0% LC 200 N Je vysoce korozivzdorná, dusíkem legovaná nástrojová ocel s výtečnou houževnatostí
KALENÍ. Tepelné zpracování kovových materiálů
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková
TECHNOLOGICAL PROCESS IN ISOTHERMAL HEAT TREATMENT OF STEEL TECHNOLOGICKÝ POSTUP PŘI IZOTERMICKÉM TEPELNÉM ZPRACOVÁNÍ OCELI
TECHNOLOGICAL PROCESS IN ISOTHERMAL HEAT TREATMENT OF STEEL TECHNOLOGICKÝ POSTUP PŘI IZOTERMICKÉM TEPELNÉM ZPRACOVÁNÍ OCELI Učeň M., Filípek J. Ústav techniky a automobilové dopravy, Agronomická fakulta,
Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4
1 VIDAR SUPREME 2 Charakteristika VIDAR SUPREME je Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým změnám teploty a tvoření
III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Pracovní list č.6 k prezentaci Kalení
Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Strojírenská technologie, vy_32_inovace_ma_22_13 Autor
Použití. Charakteristika FORMY PRO TLAKOVÉ LITÍ A PŘÍSLUŠENSTVÍ NÁSTROJE NA PROTLAČOVÁNÍ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ QRO 90 SUPREME
1 QRO 90 SUPREME 2 Charakteristika QRO 90 SUPREME je vysokovýkonná Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká pevnost a tvrdost při zvýšených teplotách
Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace
Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,
Projekt: 1.5, Registrační číslo: CZ.1.07/1.5.00/ Tepelné zpracování
Druhy tepelného zpracování: Tepelné zpracování 1. Žíhání (ochlazení je tak pomalé, že nevzniká zákalná struktura) 2. Kalení (ohřev nad překrystalizační teplotu a ochlazení je tak prudké, aby vznikla zákalná
1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových
Vlastnosti. Charakteristika. Použití FYZIKÁLNÍ HODNOTY VYŠŠÍ ŽIVOTNOST NÁSTROJŮ MECHANICKÉ VLASTNOSTI HOTVAR
HOTVAR 2 Charakteristika HOTVAR je Cr-Mo-V legovaná vysokovýkonná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká odolnost proti opotřebení za tepla Velmi dobré vlastnosti
Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí. Ing. Petr Beneš
Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí Vedoucí: Konzultanti: Vypracoval: Doc. Dr. Ing. Antonín Kříž Ing. Jiří Hájek Ph.D Ing. Petr Beneš Martin Vadlejch Impact test
Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice
10.ZÁKLADY TEPELNÉHO ZPRACOVÁNÍ Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace
C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5%
NÁSTROJOVÁ OCEL LC 185 MP Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5% LC 185 MP Je dusíkem legovaná, korozivzdorná ocel typu matrix s excelentní leštitelností.
METALOGRAFIE II. Oceli a litiny
METALOGRAFIE II Oceli a litiny Slitiny železa, uhlíku a popřípadě dalších prvků se nazývají oceli a litiny. Oceli jsou slitiny železa obsahující do 2,14 hm. % uhlíku, litiny s obsahem uhlíku nad 2,14 hm.
KALENÍ A POPOUŠTĚNÍ. 0 0,4 0,8 1,2 1,6 1,8 Obsah C (%) Oblasti vhodných kalících teplot v diagramu Fe - Fe3C
1 KALENÍ A POPOUŠTĚNÍ Účelem kalení je zvýšit tvrdost oceli. Je to ohřev součásti na teplotu nad A c3 popř. A c1, výdrž na této teplotě a ochlazování kritickou rychlostí, čímž se potlačí vznik feritu a
NTI/USM Úvod do studia materiálů Ocel a slitiny železa
NTI/USM Úvod do studia materiálů Ocel a slitiny železa Petr Šidlof Připraveno s využitím skript Úvod do studia materiálů, Prof. RNDr. Bohumil Kratochvíl, DSc., Prof. Ing. Václav Švorčík, DrSc., Doc. Dr.
Fázové přeměny v ocelích
Rozpad austenitu Fázové přeměny v ocelích Vlastnosti ocelí závisí nejen na chemickém složení, ale i na struktuře. Požadovanou strukturu lze dosáhnout tepelným zpracováním, tj.řízenými tepelnými cykly.
Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ
DIEVAR DIEVAR 2 DIEVAR Charakteristika DIEVAR je Cr-Mo-V legovaná vysoce výkonná ocel pro práci za tepla s vysokou odolností proti vzniku trhlin a prasklin z tepelné únavy a s vysokou odolností proti opotřebení
HODNOCENÍ KVALITY TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž, Miloslav Kesl
Tento příspěvek vznikl na základě spolupráce s firmou ŠKO TOOLS Group s.r.o., a řešením projektu výzkumného záměru MSM 232100006 HODNOCENÍ KVALITY TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž,
Vlastnosti W 1,3. Modul pružnosti 194 000 189 000 173 000. Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C
1 SVERKER 3 2 Charakteristika SVERKER 3 je wolframem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, která vykazuje následující charakteristické znaky: Maximální odolnost proti opotřebení Vysoká
Metodika hodnocení strukturních změn v ocelích při tepelném zpracování
Metodika hodnocení strukturních změn v ocelích při tepelném zpracování Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Abstrakt Předložená práce se zabývá volbou metodiky hodnocení strukturních změn ve vysokolegovaných
Vliv povrchu na užitné vlastnosti výrobku
Vliv povrchu na užitné vlastnosti výrobku Antonín Kříž Tento příspěvek vznikl na základě dlouhodobé spolupráce s průmyslovou společností HOFMEISTER s.r.o. a řešení průmyslového projektu FI-IM4/226, který
7. TEPELNÉ ZPRACOVÁNÍ
7. TEPELNÉ ZPRACOVÁNÍ Záměrné využívání fázových a strukturních přeměn v tuhém stavu k přeměně struktury a tím získání požadovaných mechanických nebo technologických vlastností - struktura ne tvar - využití,
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné
ASTM A694 F60 - TEPELNÉ ZPRACOVÁNÍ A MECHANICKÉ VLASTNOSTI ASTM A694 F60 HEAT TREATMENT AND MECHANICAL PROPERTIES
ASTM A694 F60 - TEPELNÉ ZPRACOVÁNÍ A MECHANICKÉ VLASTNOSTI ASTM A694 F60 HEAT TREATMENT AND MECHANICAL PROPERTIES Martin BALCAR, Jaroslav NOVÁK, Libor SOCHOR, Pavel FILA, Ludvík MARTÍNEK ŽĎAS, a.s., Strojírenská
Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky,
ORVAR SUPREME 2 Charakteristika ORVAR SUPREME je Cr-Mo-V legovaná nástrojová ocel, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým tepelným změnám a tvoření trhlin za
ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006. Degradace nízkolegovaných ocelí v. abrazivním a korozivním prostředí
ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Degradace nízkolegovaných ocelí v abrazivním a korozivním prostředí ÚSTAV KONSTRUOVÁNÍ seminář 27.10.2006 Odborný Curiculum Vitae Curiculum Vitae Michal Černý - 29.
S T R O J N IC K Á P Ř ÍR U Č K A část 10, díl 8, kapitola 6, str. 1 10/8.6 K A L E N Í N A M A R T E N Z IT Kalení na martenzit je ochlazení austenitu nadkritickou rychlostí pod teplotu Ms, kdy se ve
POPIS PRECIPITAČNÍCH DĚJŮ PŘI SEKUNDÁRNÍM VYTVRZENÍ PM NÁSTROJOVÉ OCELI SE ZVÝŠENÝM OBSAHEM NIOBU. P. Novák, M. Pavlíčková, D. Vojtěch, J.
POPIS PRECIPITAČNÍCH DĚJŮ PŘI SEKUNDÁRNÍM VYTVRZENÍ PM NÁSTROJOVÉ OCELI SE ZVÝŠENÝM OBSAHEM NIOBU P. Novák, M. Pavlíčková, D. Vojtěch, J. Šerák Ústav kovových materiálů a korozního inženýrství, Vysoká
Technologie I. Část svařování. Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře
Část svařování cvičící: Ing. Michal Douša Kontakt : E-mail : michal.vslib@seznam.cz Kancelář : budova E, 2. patro, laboratoře Doporučená studijní literatura Novotný, J a kol.:technologie slévání, tváření
Metalurgie vysokopevn ch ocelí
Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M
Vliv tepelného zpracování Cr-V ledeburitické oceli
Vliv tepelného zpracování Cr-V ledeburitické oceli Veronika Mušutová Vedoucí práce: Prof. Dr. Ing. Peter JURČI Abstrakt Definice struktury a vzniku ledeburitické oceli. Tepelné zpracování ledeburitické
Charakteristika. Použití TVÁŘENÍ STŘÍHÁNÍ SVERKER 21
SVERKER 21 1 SVERKER 21 2 Charakteristika SVERKER 21 je molybdenem a vanadem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, pro kterou jsou charakteristické tyto vlastnosti: TVÁŘENÍ Nástroje
A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W
A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W P Název školy: Číslo a název projektu: Číslo a název
ϑ 0 čas [ s, min, h ]
![ϑ 0 čas [ s, min, h ]](/thumbs/19/352053.jpg "ϑ 0 čas [ s, min, h ]")
TEPELNÉ ZPRACOVÁNÍ 1 KOVOVÝCH MATERIÁLŮ Obsah: 1. Účel a základní rozdělení způsobů tepelného zpracování 2. Teorie tepelného zpracování 2.1 Ohřev 2.2 Ochlazování 2.2.1 Vliv rychlosti ochlazování na segregaci
Vlastnosti V 0,2. Modul pružnosti Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C
1 CALMAX 2 Charakteristika CALMAX je Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické tyto vlastnosti: Vysoká houževnatost Dobrá odolnost proti opotřebení Dobrá prokalitelnost Dobrá rozměrová stálost
DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ
DEGRADACE MATERIÁLOVÝCH VLASTNOSTÍ OCELI 15 128 A PŘÍČINY VZNIKU TRHLIN VYSOKOTLAKÝCH PAROVODŮ Josef ČMAKAL, Jiří KUDRMAN, Ondřej BIELAK * ), Richard Regazzo ** ) UJP PRAHA a.s., * ) BiSAFE s.r.o., **
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné
US 2000 NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ US 2000 US 2000 US Typické oblasti použití.
NÁSTROJOVÁ OCEL Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ C V W Mo je pro speciální aplikace vyvinutá vysokovýkonná semi-rychlořezná ocel, která svojí koncepcí zaručuje vysokou otěruvzdornost
VANADIS 4 SuperClean TM
1 VANADIS 4 SuperClean TM 2 Rozhodující vlastnosti nástrojových ocelí pro optimální výkon: správná tvrdost pro dané použití vysoká odolnost proti opotřebení vysoká houževnatost. Vysoká odolnost proti opotřebení
Děkuji Jng. Janě Sobotové Ph.D za odbornou pomoc a trpělivé vedení během tvorby této bakalářské práce.
PODĚKOVÁNÍ Děkuji Jng. Janě Sobotové Ph.D za odbornou pomoc a trpělivé vedení během tvorby této bakalářské práce. Dalé doktorandům Ing. Martinu Kuříku a Ing. Janu Krčilu za odbornou pomoc a vedení při
Úvod. Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství.
Laserové kalení Úvod Povrchové vlastnosti jako jsou koroze, oxidace, tření, únava, abraze jsou často vylepšovány různými technologiemi povrchového inženýrství. poslední době se začínají komerčně prosazovat
K618 - Materiály listopadu 2013
Tepelné zpracování ocelí. Žíhání Tomáš Doktor K618 - Materiály 1 19. listopadu 2013 Tomáš Doktor (18MRI1) Žíhání 19. listopadu 2013 1 / 15 Cyklus tepelného zpracování Cyklus tepelného zpracování Žíhání
Prokalitelnost Prokalitelností Čelní zkouška prokalitelnosti: Stanovení prokalitelnosti výpočtem:
Prokalitelnost Prokalitelností se rozumí hloubka průniku zákalné struktury směrem od povrchu kaleného dílu. Snahou při kalení je, aby zákalnou strukturu tvořil především martenzit, vznikající strukturní
Povrchové kalení. Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007
Povrchové kalení Teorie tepelného zpracování Katedra materiálu Strojní fakulty Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Vlastnosti rychlých ohřevů Ohřívá se jen povrchová vrstva Ohřev
Charakteristika. Vlastnosti. Použití NÁSTROJE PRO TVÁŘENÍ ( KOVÁNÍ) ZA TEPLA FORMY NA VÝROBKY Z PLASTŮ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ FYZIKALNÍ ÚDAJE
1 VIDAR SUPERIOR 2 Charakteristika VIDAR SUPERIOR je Cr-Mo-V legovaná ocel pro práci za tepla, která je charakterizována následujícími vlastnostmi: vysoká odolnost proti teplotním šokům a tepelné únavě
FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING
FRACTOGRAPHIC STUDY OF FRACTURE SURFACES IN WELDED JOINTS OF HSLA STEEL AFTER MECHANICAL TESTING Doc.Dr.Ing. Antonín KŘÍŽ Sborník str. 183-192 Požadavky kladené dnešními výrobci, zejména v průmyslu dopravních
MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE
MENDELOVA UNIVERZITA V BRNĚ AGRONOMICKÁ FAKULTA BAKALÁŘSKÁ PRÁCE BRNO 2010 PETR DOSKOČIL Mendelova univerzita v Brně Agronomická fakulta Ústav techniky a automobilové dopravy Tepelné zpracování oceli Bakalářská
VLIV ZPŮSOBŮ OHŘEVU NA TEPLOTNÍ DEGRADACI TENKÝCH OTĚRUVZDORNÝCH PVD VRSTEV ZJIŠŤOVANÝCH POMOCÍ VYBRANÝCH METOD
23. 25.11.2010, Jihlava, Česká republika VLIV ZPŮSOBŮ OHŘEVU NA TEPLOTNÍ DEGRADACI TENKÝCH OTĚRUVZDORNÝCH PVD VRSTEV ZJIŠŤOVANÝCH POMOCÍ VYBRANÝCH METOD Ing.Petr Beneš Ph.D. Doc.Dr.Ing. Antonín Kříž Katedra
Technologický postup kalení a popouštění
Předmět: Ročník: Vytvořil: Datum: Strojírenská technologie čtvrtý V. Večeřová 25.6.2012 Název zpracovaného celku: Technologický postup kalení a popouštění Technologický postup kalení a popouštění Zadání:
Abstrakt. Klíčová slova. tepelné zpracování; prokalitelnost; U-křivka; mikrostruktura; martenzit. Abstract
Abstrakt Bakalářská práce se věnuje problematice tepelného zpravování a stanovení prokalitelnosti. Zaměřuje se na shrnutí teoretických základů podstaty tepelného zpracování. V rámci práce byl experimentálně
METALOGRAFICKÝ ROZBOR ŽELEZNÉHO POLOTOVARU Z TAVBY V REKONSTRUKCI PECE S TENKOU HRUDÍ PROVEDENÉ 14. 5. 2008 VE STARÉ HUTI U ADAMOVA 1
ZKOUMÁNÍ VÝROBNÍCH OBJEKTŮ A TECHNOLOGIÍ ARCHEOLOGICKÝMI METODAMI METALOGRAFICKÝ ROZBOR ŽELEZNÉHO POLOTOVARU Z TAVBY V REKONSTRUKCI PECE S TENKOU HRUDÍ PROVEDENÉ 14. 5. 2008 VE STARÉ HUTI U ADAMOVA 1 JIŘÍ
5.0 ZJIŠŤOVÁNÍ FÁZOVÝCH PŘEMĚN
5.0 ZJIŠŤOVÁNÍ FÁZOVÝCH PŘEMĚN Metody zkoumání fázových přeměn v kovech a slitinách jsou založeny na využití změn převážně fyzikálních vlastností, které fázovou přeměnu a s ní spojenou změnu struktury
VLIV VODÍKU NA MATERIÁLOVÉ A STRUKTURNÍ VLASTNOSTI OCELI CM 5 (ČSN )
VLIV VODÍKU NA MATERIÁLOVÉ A STRUKTURNÍ VLASTNOSTI OCELI CM 5 (ČSN 415 142 ) Michal Valdecký, Petr Mutafov, Jaroslav Víšek, Pavel Bílek Vedoucí práce : Ing. Jana Pechmanová Poděkování podniku Poldi-Hütte
ISOTHERMAL HEAT TREATMENT IZOTERMICKÉ TEPELNÉ ZPRACOVÁNÍ
Učeň M., Filípek J. ISOTHERMAL HEAT TREATMENT IZOTERMICKÉ TEPELNÉ ZPRACOVÁNÍ Ústav základů techniky a automobilové dopravy, Agronomická fakulta, Mendelova zemědělská a lesnická univerzita v Brně, Zemědělská
VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ
Transfer inovácií 2/211 211 VLIV TECHNOLOGIE ŽÁROVÉHO ZINKOVÁNÍ NA VLASTNOSTI ŽÁROVĚ ZINKOVANÝCH OCELÍ Ing. Libor Černý, Ph.D. 1 prof. Ing. Ivo Schindler, CSc. 2 Ing. Petr Strzyž 3 Ing. Radim Pachlopník
Trvanlivost,obrobitelnost,opotřebení břitu
Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Trvanlivost,obrobitelnost,opotřebení břitu
Vliv technologie tepelného zpracování na řezivost RO nářadí
Vliv technologie tepelného zpracování na řezivost RO nářadí Dr. Ing. Miloslav KESL PILSEN TOOLS s.r.o., Plzeň, Česká Republika Příspěvek vychází z dlouholetých zkušeností fy PILSEN TOOLS s.r.o. s výsledky
Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr
Heterogenní spoje v energetice, zejména se zaměřením na svařování martenzitických ocelí s rozdílným obsahem Cr Petr Hrachovina, Böhler Uddeholm CZ s.r.o., phrachovina@bohler-uddeholm.cz O svařování heterogenních
Západočeská univerzita v Plzni fakulta Strojní
Západočeská univerzita v Plzni fakulta Strojní 23. dny tepelného zpracování s mezinárodní účastí Návrh technologie laserového povrchového kalení oceli C45 Autor: Klufová Pavla, Ing. Kříž Antonín, Doc.
Katedra materiálu a strojírenské metalurgie DEGRADATION OF CONSTRUCTION MATERIAL OF A REACTOR FOR ACRYLATES PRODUCTION DEGRADACE KONSTRUKČNÍHO
Katedra materiálu a strojírenské metalurgie DEGRADATION OF CONSTRUCTION MATERIAL OF A REACTOR FOR ACRYLATES PRODUCTION DEGRADACE KONSTRUKČNÍHO MATERIÁLU REAKTORU PRO VÝROBU ESTERŮ KYSELINY AKRYLOVÉ Antonín
Oblast cementačních teplot
Cementace Oblast cementačních teplot Tvrdosti a pevnost ocelí Martenzit Cementační oceli Množství zbytkového austenitu Nad eutektoidem silně roste Pro nadeutektoidní obsah uhlíku klesá tvrdost nebezpečí
