Nástrojové oceli. Ing. Karel Němec, Ph.D.
|
|
|
- Lukáš Veselý
- před 5 lety
- Počet zobrazení:
Transkript
1 Nástrojové oceli Ing. Karel Němec, Ph.D.
2 Rozdělení nástrojových ocelí podle chemického složení dle ČSN EN Podle ČSN EN Nástrojové oceli nelegované C35U (19065) C105U (19191) C125U (19255) Nástrojové oceli legované 90MnV8 (19312) 35CrMo8 (19520) X210Cr12 (19436) Rychlořezné oceli HS (19820) HS (19830) HS (19861) Podle ČSN Nelegované nástrojové oceli Nízkouhlíkové (0,3 0,6 % C) Středněuhlíkové (0,5 1,1 % C) Vysokouhlíkové (1,0 1,5 % C) Legované nástrojové oceli Nízkolegované (do 5% legur) Střednělegované (5 10% legur) Vysokolegované (nad 10% legur) Rychlořezné oceli Oceli pro běžné použití Výkonné oceli Vysoce výkonné oceli (+ Co)
3 Rozdělení nástrojových ocelí podle použití (ČSN ) NA na řezné nástroje NB na nástroje pro střihání NC na nástroje pro tváření (NCS za studena, NCT za tepla) ND na formy NE na nástroje pro drcení a mletí NF na ruční nástroje a nářadí NG na měřidla NH na upínací nářadí
4 Další dělení nástrojových ocelí Podle druhu ochlazovacího prostředí při tepelném zpracování kalitelné do vody kalitelné do oleje kalitelné na vzduchu
5 Základní vlastnosti nástrojových ocelí Tvrdost Pevnost v ohybu Houževnatost Kalitelnost a prokalitelnost Odolnost proti popouštění Odolnost proti otěru Odolnost proti otupení (řezivost) Stálost rozměrů
6 Tvrdost nástrojových ocelí Výše optimální tvrdosti je dána způsobem a podmínkami namáhání nástrojů Tvrdost nástrojů po kalení závisí především na obsahu uhlíku a vzrůstá s jeho zvyšujícím se obsahem Legující přísady ovlivňují výrazněji tvrdost oceli tehdy, tvoří-li s uhlíkem karbidy. Používají se zejména Cr, V, W a Mo
7 Pevnost v ohybu Pevnost v ohybu u nástrojových ocelí lépe vystihuje způsob namáhání nástroje Obdobně jako tvrdost závisí především na obsahu uhlíku (vzrůstá s jeho zvyšujícím se obsahem) a způsobu tepelného zpracování Významně závisí rovněž na stavu povrchu, protože vysoce pevné materiály jsou citlivé na vruby
8 Houževnatost Určuje odolnost nástrojů vůči mechanickým rázům (tj. proti tvorbě trhlin a jejich šíření) Houževnatost je důležitá hlavně u materiálů na nástroje pro stříhání a tváření Zvýšení houževnatosti lze dosáhnout zjemněním zrna, rovnoměrným rozložením jemných karbidů a minimalizováním vnitřních pnutí Nežádoucí je struktura s výraznou karbidickou řádkovitostí a přítomnost nečistot a vměstků
9 Kalitelnost a prokalitelnost U nástrojových ocelí bývá obvykle požadováno prokalení celého průřezu Prokalitelnost závisí hlavně na chemickém složení oceli, velikosti nástroje a rychlosti ochlazování při kalení Podstatně se zvyšuje zejména přísadou Mn, Cr, Mo a W
10 Prokalitelnost Křivky prokalitelnosti nástrojových ocelí: a C105U (19 191) b 90MnCrV8 (19 313) c X210CrW12 (19 437)
11 Odolnost proti popouštění Nástrojové oceli si musí zachovat mechanické vlastnosti (hlavně tvrdost) i při práci za vyšších teplot, aby se nesnížila odolnost proti otěru a řezivost, tedy životnost nástroje Dostatečnou životnost nástrojů lze zajistit především vhodným výběrem oceli Odolnost proti popouštění zvyšují hlavně W, Mo, V, Co
12 Odolnost proti popouštění Vliv V, Mo a W na odolnost proti popouštění u nástrojových ocelí
13 Odolnost proti popouštění Tvrdost nástrojových materiálů v závislosti na teplotě: a nelegovaná ocel b rychlořezná ocel c slinutý karbid
14 Odolnost proti otěru a otupení Otěr ovlivňuje velikost opotřebení a tím i řezivost (odolnost proti otupení) nástrojů Odolnost proti otěru je výrazně ovlivňována množstvím, typem a rozložením karbidů ve struktuře Při otěru se funkční části nástroje zahřívají, proto je nutné, aby měla ocel i dobrou odolnost proti popouštění
15 Stálost rozměrů U většiny nástrojů je požadováno, aby měly po tepelném zpracování minimální rozměrové změny, neboť další opracování (broušení) je velice drahé Navíc u přesných nástrojů musí být zaručena rozměrová stálost i po dlouhých dobách používání
16 Chemické složení nástrojových ocelí Nástrojové oceli obsahují mimo různé množství uhlíku následující prvky: Doprovodné prvky prospěšné (z výroby) Mn, Si, Al Legující prvky Cr, W, Mo, V, Co, Ni Nečistoty P, S, Cu, O, N, H
17 Strukturní složky nástrojových ocelí Martenzit Žádoucí struktura - tvrdý, pevný, křehký. Zbytkový austenit Nežádoucí struktura (je měkký), jeho množství závisí na obsahu uhlíku a legujících prvků rozpuštěných v austenitu po výdrži na kalící teplotě. Karbidy Žádoucí struktura, karbidy vyskytující se v matrici nástrojových ocelí jsou tvrdší než základní matrice, takže zvyšují odolnost proti opotřebení. Jejich vliv je tím větší, čím vyšší je jejich tvrdost a plocha povrchu.
18 Karbidy v nástrojových ocelích Karbidy Tvrdost [HV 0,1] prvky (M) Pozn. M 3 C asi 950 Fe, (Fe,Cr) Karbid cementitického typu, je relativně měkký M 23 C Cr M 6 C W M 7 C Cr Při ohřevu na kalící teplotu se zcela rozpustí, chrom přechází do tuhého roztoku a zvyšuje prokalitelnost oceli Při ohřevu na kalící teplotu se zčásti rozpustí v austenitu, zčásti zůstává zachován a omezuje růst zrna austenitu. M 2 C W, Mo Precipitují ve struktuře při popouštění C MC (M 4 C 3) V Jemné velmi tvrdé karbidy, které se při austenitizaci jen zčásti rozpustí a zabraňují zhrubnutí austenitického zrna. Dále precipitují ve struktuře při popouštění C
19 Tepelné zpracování nástrojových ocelí Polotovary se před vlastní výrobou nástroje žíhají naměkko. Smyslem tohoto žíhání je získat strukturu vhodnou pro zpracování oceli - s nízkou tvrdostí a dobrou obrobitelností. Výkon nástroje je podmíněn nejen výběrem vhodné oceli pro daný účel použití, ale rovněž zvoleným postupem tepelného zpracování. Nástroje získávají výsledné vlastnosti dalším tepelným zpracováním, a to obvykle martenzitickým kalením a popouštěním.
20 Kalení nástrojových ocelí Ohřev na kalící teplotu je pozvolný, často v několika teplotních stupních - kvůli rovnoměrnému ohřevu součásti Výše kalící teploty závisí na chemickém složení oceli Doba výdrže na kalící teplotě je zpravidla minut, max. 30 minut (neplatí pro rychlořezné oceli viz. dále) Ochlazovací rychlost nemá být vyšší než je bezpodmínečně nutná, proto jsou jako ochlazovací prostředí používány olej nebo vzduch, voda jen výjimečně
21 Kalení nástrojových ocelí Kalení - nepřetržité (přímé) - lomené - termální - se zmrazením
22 Tepelné zpracování nástrojových ocelí na primární a sekundární tvrdost Primární tvrdost cílem nízkoteplotního popouštění (do 200 C) je přeměna tetragonálního martenzitu na martenzit kubický, přeměna zbytkového austenitu na martenzit kubický. Výsledná tvrdost oceli po popouštění je odvozena od tvrdosti kubického martenzitu. Sekundární tvrdost zvýšením popouštěcí teploty na C dochází: k precipitaci jemné disperze částic speciálních karbidů (W 2 C, V 4 C 3, Mo 2 C) vzrůst tvrdosti oceli po popouštění při ochlazení z popouštěcí teploty dochází k transformaci ochuzeného zbytkového austenitu na martenzit, čímž dochází opět ke zvýšení tvrdosti oceli po popouštění
23 Nízkoteplotní popouštění nástrojových ocelí na primární tvrdost a) Popouštěcí křivka (ocel C105U) b) Vrstevnicový diagram
24 Vysokoteplotní zušlechťování nástrojových ocelí na sekundární tvrdost a) Popouštěcí křivka (HS 6-5-2) b) Vrstevnicový diagram
25 Mikrostruktura nelegované oceli Martenzit Karbidy (Fe 3 C) ocel C105U (19 191), 850 C/ voda/ 200 C

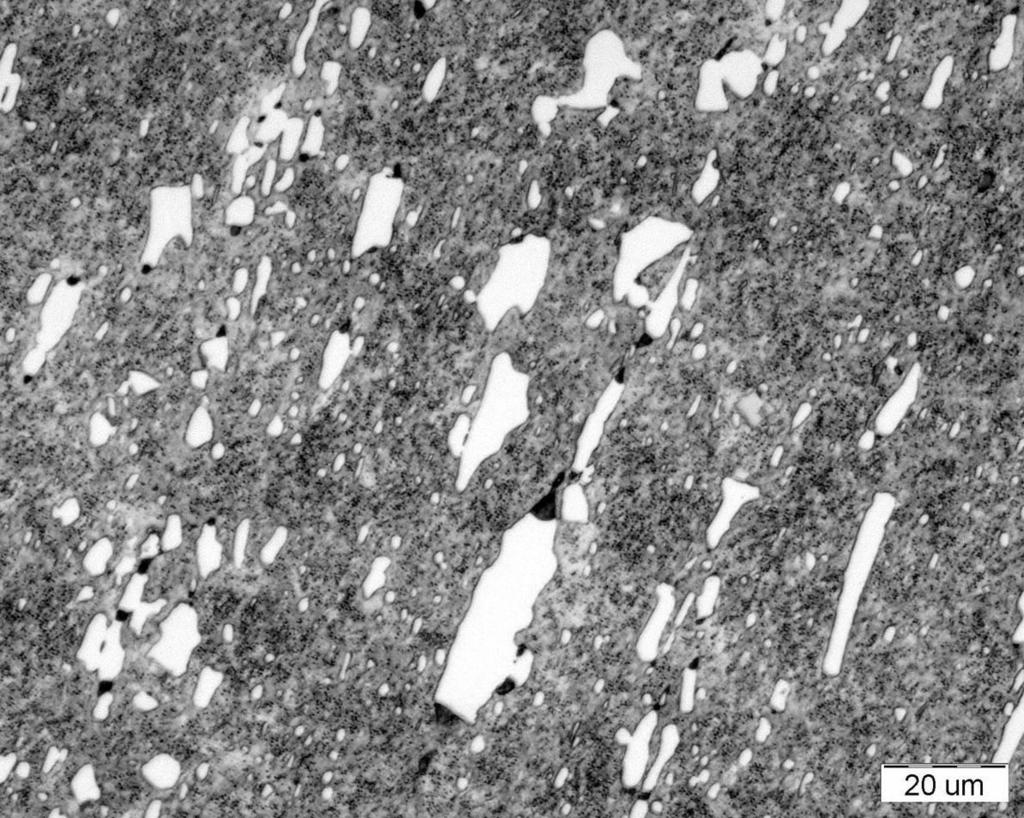

26 Mikrostruktura legované oceli Martenzit Karbidy chromu ocel X210Cr12 (19 436), 980 C/ olej/ 200 C Pozn.: Ukázka struktury nevhodně tvářené nástrojové oceli karbidická řádkovitost
27 Rozdělení a značení RO dle ČSN EN Dělení se provádí dle chemického složení následovně: W-Cr-V W-Cr-Mo-V W-Cr-V-Co W-Cr-Mo-V-Co Označení oceli začíná písmeny HS (High Speed) Následují čísla udávající střední obsahy legujících prvků v pořadí W-Mo-V-Co Příklady: HS ( chem. slož.: 18%W, 0%Mo, 1%V) HS (19 861)
28 Schéma tepelného zpracování rychlořezných ocelí
29 Mikrostruktura rychlořezné oceli Martenzit ocel HS (19 830), 1200 C/ olej/ 550 C Karbidy (MC, M 2 C)
30 Povrchové úpravy nástrojů K zlepšení užitných vlastností nástrojů, zejména řezných a lisovacích, byla vypracována řada postupů povrchových úprav. Nejdůležitější z nich jsou: Naprašování vrstvy nitridu titanu (TiN) podstatně zlepšuje životnost nástrojů, zejména řezných Nitridování zvyšuje tvrdost, odolnost proti opotřebení a zlepšují se kluzné vlastnosti Tvrdé chromování - zvyšuje tvrdost, odolnost proti opotřebení, u řezných a lisovacích nástrojů lze tímto postupem zvýšit životnost až trojnásobně Fosfátování získaná vrstva je porézní, dobře zadržuje mazivo a tím zlepšuje odolnost proti opotřebení
31 Doporučená literatura Ptáček, L. a kol.: Nauka o materiálu II. Akademické nakladatelství CERM, Brno, 1999, (2. opravené a doplněné vydání 2002) Fremunt, P., Krejčík, J., Podrábský, T.: Nástrojové oceli. Dům techniky Brno, Brno, 1994 Pluhař, J. a kol.: Nauka o materiálech. SNTL, Praha,1989 Askeland, D.R., Phulé, P.P.: The Science and Engineering of Materials. Thomson-Brooks/Cool, 4th ed (5th ed. 2005) Callister, W.D., Jr.: Materials Science and Engineering. An Introduction. John Wiley & Sons, Inc., 6th ed., 2003
Tepelné zpracování ocelí. Doc. Ing. Stanislav Věchet, CSc. ; Ing. Karel Němec, Ph.D.
Tepelné zpracování ocelí Doc. Ing. Stanislav Věchet, CSc. ; Ing. Karel Němec, Ph.D. Schéma průběhu tepelného zpracování 1 ohřev, 2 výdrž na teplotě, 3 ochlazování Diagram Fe-Fe 3 C Základní typy žíhání
Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace
Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,
Tepelné a chemickotepelné zpracování slitin Fe-C. Žíhání, kalení, cementace, nitridace
Tepelné a chemickotepelné zpracování slitin Fe-C Žíhání, kalení, cementace, nitridace Tepelné zpracování Tepelné zpracování je pochod, při kterém je součást podrobena jednomu nebo několika tepelným cyklům,
Požadavky na nástroj při stříhání. Charakteristika. Použití STRUKTURA CHIPPER / VIKING
1 CHIPPER / VIKING 2 Charakteristika VIKING je vysoce legovaná ocel, kalitelná v oleji, na vzduchu a ve vakuu, která vykazuje následující charakteristické znaky: Dobrá rozměrová stálost při tepelném zpracování
Vysoká škola technická a ekonomická v Českých Budějovicích. Institute of Technology And Business In České Budějovice
10.ZÁKLADY TEPELNÉHO ZPRACOVÁNÍ Vysoká škola technická a ekonomická v Českých Budějovicích Institute of Technology And Business In České Budějovice Tento učební materiál vznikl v rámci projektu "Integrace
PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž
Vakuové tepelné zpracování a tepelné zpracování nástrojů 22. - 23.11. 2011 - Jihlava PRASKÁNÍ VRTÁKŮ PO TEPELNÉM ZPRACOVÁNÍ Antonín Kříž Západočeská univerzita v Plzni Fakulta strojní Katedra materiálu
Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_14
Rozdělení ocelí podle použití. Konstrukční, nástrojové
Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: Konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro
Konstrukční, nástrojové
Rozdělení ocelí podle použití Konstrukční, nástrojové Rozdělení ocelí podle použití Podle použití oceli: konstrukční (uhlíkové, legované), nástrojové (uhlíkové, legované). Konstrukční oceli uplatnění pro
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY
VYSOKÉ UČENÍ TECHNICKÉ V BRNĚ BRNO UNIVERSITY OF TECHNOLOGY FAKULTA STROJNÍHO INŽENÝRSTVÍ FACULTY OF MECHANICAL ENGINEERING ÚSTAV MATERIÁLOVÝCH VĚD A INŽENÝRSTVÍ INSTITUTE OF MATERIALS SCIENCE AND ENGINEERING
FÁZOVÉ PŘEMĚNY. Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny)
FÁZOVÉ PŘEMĚNY Hlediska: termodynamika (velikost energie k přeměně) kinetika (rychlost nukleace a rychlost růstu = celková rychlost přeměny) mechanismus difúzní bezdifúzní Austenitizace Vliv: parametry
Vlastnosti V 0,2. Modul pružnosti Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C
1 CALMAX 2 Charakteristika CALMAX je Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické tyto vlastnosti: Vysoká houževnatost Dobrá odolnost proti opotřebení Dobrá prokalitelnost Dobrá rozměrová stálost
Druhy ocelí, legující prvky
1 Oceli druhy, použití Ocel je technické kujné železo s obsahem maximálně 2% uhlíku, další příměsi jsou křemík, mangan, síra, fosfor. Poslední dva jmenované prvky jsou nežádoucí, zhoršují kvalitu oceli.
KALENÍ. Tepelné zpracování kovových materiálů
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková
Charakteristika. Použití TVÁŘECÍ NÁSTROJE STŘÍHÁNÍ RIGOR
1 RIGOR 2 Charakteristika RIGOR je na vzduchu nebo v oleji kalitelná Cr-Mo-V legovaná ocel, pro kterou jsou charakteristické tyto vlastnosti: Dobrá obrobitelnost Vysoká rozměrová stálost po kalení Vysoká
Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí. Ing. Petr Beneš
Možnosti Impact testu při posuzování správnosti tepelného zpracování ocelí Vedoucí: Konzultanti: Vypracoval: Doc. Dr. Ing. Antonín Kříž Ing. Jiří Hájek Ph.D Ing. Petr Beneš Martin Vadlejch Impact test
Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení
Metalografie Praktické příklady z materiálových expertíz 4. cvičení Obsah Protahovací trn Povrchově kalená součást Fréza Karbidické vyřádkování Cementovaná součást Pozinkovaná součást Pivní korunky Klíč
TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008. Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
TEPELNÉ ZPRACOVÁNÍ KONSTRUKČNÍCH OCELÍ SVOČ - 2008 Jana Martínková, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika ABSTRAKT Práce obsahuje charakteristiku konstrukčních ocelí
NÁSTROJOVÉ OCELI CPM 10 V
NÁSTROJOVÁ OCEL CPM 10 V CERTIFIKACE DLE ISO 9001 Chem. složení C 2,45 % Cr 5,25 % V 9,75 % Mo 1,30 % Mn 0,50 % Si 0,90 % CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou
Projekt: 1.5, Registrační číslo: CZ.1.07/1.5.00/ Tepelné zpracování
Druhy tepelného zpracování: Tepelné zpracování 1. Žíhání (ochlazení je tak pomalé, že nevzniká zákalná struktura) 2. Kalení (ohřev nad překrystalizační teplotu a ochlazení je tak prudké, aby vznikla zákalná
C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5%
NÁSTROJOVÁ OCEL LC 185 MP Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 14,0 % 0,4 % 0,1% 0,4% 0,5% LC 185 MP Je dusíkem legovaná, korozivzdorná ocel typu matrix s excelentní leštitelností.
Díly forem. Vložky forem Jádra Vtokové dílce Trysky Vyhazovače (nitridované) tlakové písty, tlakové komory (normálně nitridované) V 0,4
1 VIDAR SUPREME 2 Charakteristika VIDAR SUPREME je Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým změnám teploty a tvoření
Číslo projektu Číslo a název šablony klíčové aktivity Tematická oblast Autor Ročník 2. Obor CZ.1.07/1.5.00/34.0514 III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Strojírenská technologie, vy_32_inovace_ma_22_17
Charakteristika. Vlastnosti. Použití NÁSTROJE NA TLAKOVÉ LITÍ NÁSTROJE NA PROTLAČOVÁNÍ NÁSTROJE PRO TVÁŘENÍ ZA TEPLA VYŠŠÍ ŽIVOTNOST NÁSTROJŮ
DIEVAR DIEVAR 2 DIEVAR Charakteristika DIEVAR je Cr-Mo-V legovaná vysoce výkonná ocel pro práci za tepla s vysokou odolností proti vzniku trhlin a prasklin z tepelné únavy a s vysokou odolností proti opotřebení
III/2 Inovace a zkvalitnění výuky prostřednictvím ICT
Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Strojírenská technologie, vy_32_inovace_ma_22_16 Autor
K618 - Materiály listopadu 2013
Tepelné zpracování ocelí. Žíhání Tomáš Doktor K618 - Materiály 1 19. listopadu 2013 Tomáš Doktor (18MRI1) Žíhání 19. listopadu 2013 1 / 15 Cyklus tepelného zpracování Cyklus tepelného zpracování Žíhání
C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90%
NÁSTROJOVÁ OCEL CPM 10 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo Mn Si 2,45% 5,25 % 9,75 % 1,30% 0,50% 0,90% CPM 10 V Je jedinečná vysokovýkonná ocel, vyráběná společností Crucible (USA) metodou
Vlastnosti. Charakteristika. Použití FYZIKÁLNÍ HODNOTY VYŠŠÍ ŽIVOTNOST NÁSTROJŮ MECHANICKÉ VLASTNOSTI HOTVAR
HOTVAR 2 Charakteristika HOTVAR je Cr-Mo-V legovaná vysokovýkonná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká odolnost proti opotřebení za tepla Velmi dobré vlastnosti
Metalografie. Praktické příklady z materiálových expertíz. 4. cvičení
Metalografie Praktické příklady z materiálových expertíz 4. cvičení Příprava metalografických výbrusů Odběr vzorků nesmí dojít k změně struktury (deformace, ohřev) světelný mikroskop pro dosažení požadovaných
I.) Nedestruktivní zkoušení materiálu = návštěva laboratoří nedestruktivního zkoušení a seznámení se se základními principy jednotlivých metodik.
2017/18 VÝROBNÍ TECHNOLOGIE Jméno: st. skupina: I.) Nedestruktivní zkoušení materiálu II.) Praxe tepelného zpracování III.) Jominiho zkouška prokalitelnosti I.) Nedestruktivní zkoušení materiálu = návštěva
TEPELNÉ ZPRACOVÁNÍ. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu
TEPELNÉ ZPRACOVÁNÍ Ing. V. Kraus, CSc. 1 TEPELNÉ ZPRACOVÁNÍ záměrné využívání fázových a strukturních přeměn v tuhém stavu ke změně struktury a tím k získání požadovaných mechanických nebo strukturních
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI. David Aišman
VLIV TEPELNÉHO ZPRACOVÁNÍ NA VLASTNOSTI VYSOCEPEVNÉ NÍZKOLEGOVANÉ OCELI David Aišman D.Aisman@seznam.cz ABSTRACT Tato práce se zabývá možnostmi tepelného zpracování pro experimentální ocel 42SiCr. Jedná
Použití. Části formy V 0,9. Části nástroje. Matrice Podpěrné nástroje, držáky matric, pouzdra, lisovací podložky,
ORVAR SUPREME 2 Charakteristika ORVAR SUPREME je Cr-Mo-V legovaná nástrojová ocel, pro kterou jsou charakteristické tyto vlastnosti: Velmi dobrá odolnost proti náhlým tepelným změnám a tvoření trhlin za
Použití. Charakteristika SLEIPNER PŘÍKLADY:
1 SLEIPNER 2 Charakteristika SLEIPNER je Cr-Mo-V nástrojová legovaná ocel, kterou charakterizují tyto vlastnosti: Dobrá odolnost proti opotřebení Dobrá odolnost proti vyštipování hran a ostří Vysoká pevnost
C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0%
NÁSTROJOVÁ OCEL LC 200 N Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr N Mo Ni Mn 0,3% 15,0 % 0,5 % 0,95% 0,5% 1,0% LC 200 N Je vysoce korozivzdorná, dusíkem legovaná nástrojová ocel s výtečnou houževnatostí
t-tloušťka materiálu te [mm] C Ce 25 < 0,2 < 0,45 37 < 0,2 < 0,41
![t-tloušťka materiálu te [mm] C Ce 25 < 0,2 < 0,45 37 < 0,2 < 0,41](/thumbs/24/4371431.jpg "t-tloušťka materiálu te [mm] C Ce 25 < 0,2 < 0,45 37 < 0,2 < 0,41")
NÍZKOUHLÍKOVÉ OCELI Nízkouhlíkové oceli: svařitelné oceli (požadována především vysoká pevnost) oceli hlubokotažné (smíšené pevnostní vlastnosti ve prospěch plastických) Rozdělení svař. ocelí: uhlíkové
ŽÍHÁNÍ. Tepelné zpracování kovových materiálů
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířěnía modifikace těchto materiálů. Děkuji Ing. D. Kavková
ŽÍHÁNÍ 1. ŽÍHÁNÍ OCELÍ
1 ŽÍHÁNÍ Žíhání je způsob tepelného zpracování, kterým chceme u součásti dosáhnout stavu blízkého stavu rovnovážnému. Podstatou je rovnoměrný ohřev součásti na teplotu žíhání, setrvání na této teplotě
Vlastnosti W 1,3. Modul pružnosti 194 000 189 000 173 000. Součinitel tepelné roztažnosti C od 20 C. Tepelná vodivost W/m. C Měrné teplo J/kg C
1 SVERKER 3 2 Charakteristika SVERKER 3 je wolframem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, která vykazuje následující charakteristické znaky: Maximální odolnost proti opotřebení Vysoká
Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace
Kvantifikace strukturních změn v chrom-vanadové ledeburitické oceli v závislosti na teplotě austenitizace Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Absrakt Vzorky z Cr-V ledeburitické nástrojové oceli vyráběné
Rozhodující vlastnosti nástrojových ocelí pro: POUŽITÍ. Charakteristika OPTIMÁLNÍ VÝKON NÁSTROJŮ VÝROBU NÁSTROJŮ VANCRON 40
1 VANCRON 40 2 Rozhodující vlastnosti nástrojových ocelí pro: OPTIMÁLNÍ VÝKON NÁSTROJŮ V mnoha aplikacích nástrojových ocelí pro práci za studena vyžadujeme povlakování povrchu, jako prevenci proti nalepování
US 2000 NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ US 2000 US 2000 US Typické oblasti použití.
NÁSTROJOVÁ OCEL Certifikace dle ISO 9001 CHARAKTER CHEMICKÉHO SLOŽENÍ C V W Mo je pro speciální aplikace vyvinutá vysokovýkonná semi-rychlořezná ocel, která svojí koncepcí zaručuje vysokou otěruvzdornost
VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ
VLIV PARAMETRŮ LASEROVÉHO POVRCHOVÉHO ZPRACOVÁNÍ NA MIKROSTRUKTURU OCELÍ JIŘÍ HÁJEK, PAVLA KLUFOVÁ, ANTONÍN KŘÍŽ, ONDŘEJ SOUKUP ZÁPADOČESKÁ UNIVERZITA V PLZNI 1 Obsah příspěvku ÚVOD EXPERIMENTÁLNÍ ZAŘÍZENÍ
CPM REX 45 (HS) NÁSTROJOVÁ OCEL. Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ CPM REX 45. Typické oblasti použití FYZIKÁLNÍ VLASTNOSTI.
NÁSTROJOVÁ OCEL CPM REX 45 (HS) Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo W Co S 1,30% 4,05 % 3,05 % 5,00% 6,25% 8,00% 0,06 % (provedení HS: 0,22 %) CPM REX 45 je vysokovýkonná, kobaltová rychlořezná
Metodika hodnocení strukturních změn v ocelích při tepelném zpracování
Metodika hodnocení strukturních změn v ocelích při tepelném zpracování Bc. Pavel Bílek Ing. Jana Sobotová, Ph.D Abstrakt Předložená práce se zabývá volbou metodiky hodnocení strukturních změn ve vysokolegovaných
OCELI A LITINY. Ing. V. Kraus, CSc. Opakování z Nauky o materiálu
OCELI A LITINY Ing. V. Kraus, CSc. 1 OCELI Označování dle ČSN 1 Ocel (tvářená) Jakostní Tř. 10 a 11 - Rm. 10 skupina oceli Tř. 12 a_ 16 (třída) 3 obsah všech leg. prvků /%/ Význačné vlastnosti. Druh tepelného
Charakteristika. Použití TVÁŘENÍ STŘÍHÁNÍ SVERKER 21
SVERKER 21 1 SVERKER 21 2 Charakteristika SVERKER 21 je molybdenem a vanadem legovaná nástrojová ocel s vysokým obsahem uhlíku a chrómu, pro kterou jsou charakteristické tyto vlastnosti: TVÁŘENÍ Nástroje
III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Pracovní list č.6 k prezentaci Kalení
Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Strojírenská technologie, vy_32_inovace_ma_22_13 Autor
C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30%
NÁSTROJOVÁ OCEL CPM 3 V Certifikace dle ISO 9001 CHEMICKÉ SLOŽENÍ C Cr V Mo 0,80 % 7,50 % 2,75 % 1,30% CPM 3 V Je nově vyvinutá ultra-houževnatá vysokovýkonná ocel, která je vyráběna společností Crucible
Posouzení stavu rychlořezné oceli protahovacího trnu
Posouzení stavu rychlořezné oceli protahovacího trnu ČSN 19 830 zušlechtěno dle předpisů pro danou ocel tj. kaleno a 3x popuštěno a) b) Obr.č. 1 a) Poškozený zub protahovacího trnu; b) Zdravý zub druhá
OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:
OK TUBRODUR 14.70 N 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je
Prokalitelnost Prokalitelností Čelní zkouška prokalitelnosti: Stanovení prokalitelnosti výpočtem:
Prokalitelnost Prokalitelností se rozumí hloubka průniku zákalné struktury směrem od povrchu kaleného dílu. Snahou při kalení je, aby zákalnou strukturu tvořil především martenzit, vznikající strukturní
Vliv tepelného zpracování Cr-V ledeburitické oceli
Vliv tepelného zpracování Cr-V ledeburitické oceli Veronika Mušutová Vedoucí práce: Prof. Dr. Ing. Peter JURČI Abstrakt Definice struktury a vzniku ledeburitické oceli. Tepelné zpracování ledeburitické
Svařitelnost korozivzdorných ocelí
Svařitelnost korozivzdorných ocelí FAKULTA STROJNÍ, ÚSTAV STROJÍRENSKÉ TECHNOLOGIE L. Kolařík Rozdělení ocelí podle struktury (podle chemického složení) Podle obsahu legujících prvků můžeme dosáhnout různých
VANADIS 4 SuperClean TM
1 VANADIS 4 SuperClean TM 2 Rozhodující vlastnosti nástrojových ocelí pro optimální výkon: správná tvrdost pro dané použití vysoká odolnost proti opotřebení vysoká houževnatost. Vysoká odolnost proti opotřebení
NTI/USM Úvod do studia materiálů Ocel a slitiny železa
NTI/USM Úvod do studia materiálů Ocel a slitiny železa Petr Šidlof Připraveno s využitím skript Úvod do studia materiálů, Prof. RNDr. Bohumil Kratochvíl, DSc., Prof. Ing. Václav Švorčík, DrSc., Doc. Dr.
Děkuji Jng. Janě Sobotové Ph.D za odbornou pomoc a trpělivé vedení během tvorby této bakalářské práce.
PODĚKOVÁNÍ Děkuji Jng. Janě Sobotové Ph.D za odbornou pomoc a trpělivé vedení během tvorby této bakalářské práce. Dalé doktorandům Ing. Martinu Kuříku a Ing. Janu Krčilu za odbornou pomoc a vedení při
Použití. Charakteristika FORMY PRO TLAKOVÉ LITÍ A PŘÍSLUŠENSTVÍ NÁSTROJE NA PROTLAČOVÁNÍ VYŠŠÍ ŽIVOTNOST NÁSTROJŮ QRO 90 SUPREME
1 QRO 90 SUPREME 2 Charakteristika QRO 90 SUPREME je vysokovýkonná Cr-Mo-V legovaná ocel pro práci za tepla, pro kterou jsou charakteristické tyto vlastnosti: Vysoká pevnost a tvrdost při zvýšených teplotách
Vítězslav Bártl. duben 2012
VY_32_INOVACE_VB03_Rozdělení oceli podle chemického složení a podle oblasti použití Jméno autora výukového materiálu Datum (období), ve kterém byl VM vytvořen Ročník, pro který je VM určen Vzdělávací oblast,
dělení materiálu, předzpracované polotovary
dělení materiálu, předzpracované polotovary Dělení materiálu, výroba řezaných bloků V našem kladenském skladu jsou k disposici tři pásové strojní pily, dvě z nich jsou automatické typu KASTOtec A5. Maximální
KALENÍ A POPOUŠTĚNÍ. 0 0,4 0,8 1,2 1,6 1,8 Obsah C (%) Oblasti vhodných kalících teplot v diagramu Fe - Fe3C
1 KALENÍ A POPOUŠTĚNÍ Účelem kalení je zvýšit tvrdost oceli. Je to ohřev součásti na teplotu nad A c3 popř. A c1, výdrž na této teplotě a ochlazování kritickou rychlostí, čímž se potlačí vznik feritu a
Fe Fe 3 C. Metastabilní soustava
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 v návaznosti na platnost norem. Zákaz šířění a modifikace těchto materálů. Děkuji Ing. D.
TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika
ABSTRAKT TEPELNÉ ZPRACOVÁNÍ RYCHLOŘEZNÝCH OCELÍ SVOČ FST 2010 Lukáš Martinec, Západočeská univerzita v Plzni, Univerzitní 8, 306 14 Plzeň Česká republika Hlavní skupinu materiálů, pouţívanou pro výrobu
OK TUBRODUR Typ náplně: speciální rutilová. Ochranný plyn: s vlastní ochranou. Svařovací proud:
OK TUBRODUR 14.70 EN 14700: T Z Fe14 Plněná elektroda pro tvrdé návary s velmi vysokou odolností proti opotřebení tvrdými a zrnitými minerály jako pískem, rudou, kamenivem, půdou apod. Otěruvzdornost je
Metalurgie vysokopevn ch ocelí
Metalurgie vysokopevn ch ocelí Vysokopevné svařitelné oceli jsou podle konvence označovány oceli s hodnotou meze kluzu vyšší než 460 MPa. Vysokopevné svařitelné oceli uváděné v normách pod označením M
Trvanlivost,obrobitelnost,opotřebení břitu
Střední průmyslová škola a Vyšší odborná škola technická Brno, Sokolská 1 Šablona: Název: Téma: Autor: Inovace a zkvalitnění výuky prostřednictvím ICT Obrábění Trvanlivost,obrobitelnost,opotřebení břitu
OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA. Jiří Stanislav
OPTIMÁLNÍ POSTUPY TEPELNÉHO ZPRACOVÁNÍ MATERIÁLŮ PRO PRÁCI ZA TEPLA Jiří Stanislav Bodycote HT, CZ 1. Úvod Tepelné zpracování nástrojových ocelí pro práci za tepla patří k nejnáročnějším disciplinám oboru.
S T R O J N IC K Á P Ř ÍR U Č K A část 10, díl 8, kapitola 6, str. 1 10/8.6 K A L E N Í N A M A R T E N Z IT Kalení na martenzit je ochlazení austenitu nadkritickou rychlostí pod teplotu Ms, kdy se ve
Tepelné zpracování test
Tepelné zpracování test Tepelné zpracování žíhání 1.Mezi druhy tepelného zpracování patří: A nitridování, kalení, připouštění B žíhání, kalení, Ccementování C žíhání, kalení, popouštění D žíhání, kalení,
Charakteristika. Použití. Vlastnosti FYZIKALNÍ VLASTNOSTI PEVNOST V TAHU RAMAX 2
1 RAMAX 2 2 Charakteristika RAMAX 2 je chromová konstrukční ocel odolná proti korozi. Tato ocel se dodává ve stavu zušlechtěném. RAMAX 2 se vyznačuje: vynikající obrobitelnost dobrá odolnost proti korozi
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE
ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta strojní Ustav materiálového inženýrství Diplomová práce Vliv parametrů tepelného zpracování na popouštěcí křivky nástrojové oceli X210Cr12 Effect of heat treatment
Vysoce korozivzdorná specielní ocel, legovaná m.j. dusíkem. Optimální kombinace vysoké korozivzdornosti, tvrdosti a houževnatosti.
LC 200N Vysoce korozivzdorná specielní ocel, legovaná m.j. dusíkem. Optimální kombinace vysoké korozivzdornosti, tvrdosti a houževnatosti. LC 200N je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH Typické
Jominiho zkouška prokalitelnosti
Jominiho zkouška prokalitelnosti Zakalitelnost je schopnost materiálu při ochlazování nad kritickou rychlost přejít a setrvat v metastabilním stavu, tj. u ocelí získat martenzitickou strukturu. Protože
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí.
2. Struktura a vlastnosti oceli, druhy ocelí Rovnovážné a nerovnovážné struktury oceli, mechanické vlastnosti oceli, druhy konstrukčních ocelí. Struktura oceli Železo (Fe), uhlík (C), "nečistoty". nevyhnutelné
E-B 502. EN 14700: E Fe 1
E-B 502 EN 14700: E Fe 1 Elektroda pro navařování funkčních ploch součástí z nelegovaných a nízkolegovaných ocelí, u nichž je požadavek zvýšené odolnosti vůči opotřebení, např. pro navařování kolejnic,
Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI CALDIE. Pevnost v tlaku
1 CALDIE 2 Charakteristika CALDIE je Cr-Mo-V slitinová, ocel, s následujícími vlastnostmi: 1. vysoká odolnost proti opotřebení 2. vysoká pevnost v tlaku 3. vysoká rozměrová stabilita 4. odolnost proti
Charakteristika. Tepelné zpracování. Použití. Vlastnosti ŽÍHÁNÍ NA MĚKKO NORMALIZAČNÍ ŽÍHÁNÍ ŽÍHÁNÍ NA SNÍŽENÍ VNITŘNÍHO PNUTÍ KALENÍ PEVNOST V TAHU
UHB II 1 UHB II 2 Charakteristika UHB 11 je konstrukční ocel, která se dá lehce zpracovávat. UHB 11 se vyznačuje: Chemické složení % Normy vynikající obrobitelností dobrou mechanickou pevností. UHB 11
Tepelné zpracování ocelí. Kalení a popouštění. Chemicko-tepelné zpracování. Tepelné zpracování litin.
Tepelné zpracování ocelí. Kalení a popouštění. Chemicko-tepelné zpracování. Tepelné zpracování litin. Tomáš Doktor K618 - Materiály 1 26. listopadu 2013 Tomáš Doktor (18MRI1) Kalení a popouštění 26. listopadu
LETECKÉ KONSTRUKČNÍ OCELI
LETECKÉ KONSTRUKČNÍ OCELI 1. Úvod 2. Vliv doprovodných a přísadových prvků 3. Označování leteckých ocelí 4. Uhlíkové oceli 5. Nízkolegované oceli 6. Vysokolegované oceli 7. Speciální vysokopevnostní oceli
E-B 502. EN 14700: E Fe 1
E-B 502 EN 14700: E Fe 1 Elektroda pro navařování funkčních ploch součástí z nelegovaných a nízkolegovaných ocelí, u nichž je požadavek zvýšené odolnosti vůči opotřebení, např. pro navařování kolejnic,
III/2 Inovace a zkvalitnění výuky prostřednictvím ICT. Sostružnické nože- učební materiál
Číslo projektu CZ.1.07/1.5.00/34.0514 Číslo a název šablony klíčové aktivity III/2 Inovace a zkvalitnění výuky prostřednictvím ICT Tematická oblast Soustružení, vy_32_inovace_ma_24_12 Autor Jaroslav Kopecký
1. přednáška OCELOVÉ KONSTRUKCE VŠB. Technická univerzita Ostrava Fakulta stavební Podéš 1875, éště. Miloš Rieger
1. přednáška OCELOVÉ KONSTRUKCE VŠB Technická univerzita Ostrava Fakulta stavební Ludvíka Podéš éště 1875, 708 33 Ostrava - Poruba Miloš Rieger Základní návrhové předpisy: - ČSN 73 1401/98 Navrhování ocelových
Abstrakt. Klíčová slova. tepelné zpracování; prokalitelnost; U-křivka; mikrostruktura; martenzit. Abstract
Abstrakt Bakalářská práce se věnuje problematice tepelného zpravování a stanovení prokalitelnosti. Zaměřuje se na shrnutí teoretických základů podstaty tepelného zpracování. V rámci práce byl experimentálně
42 28XX nízko středně legované oceli na odlitky odlévané jiným způsobem než do pískových forem 42 29XX vysoko legované oceli na odlitky
Oceli na odlitky Oceli třídy 26: do 0,6 % C součásti elektrických strojů, ložiska vozidel, armatury a součásti parních kotlů a turbín, na součásti spalovacích motorů Oceli tříd 27 a 28: legovány Mn a Si,
Charakteristika. Vlastnosti. Použití FYZIKÁLNÍ VLASTNOSTI MECHANICKÉ VLASTNOSTI UNIMAX
1 UNIMAX 2 Charakteristika UNIMAX je Cr-Mo-V legovaná ocel pro práci v oblast zpracování plastů, pro kterou jsou charakteristické tyto vlastnosti: Vynikající houževnatost a tažnost ve všech průřezech Dobrá
CHEMICKO - TEPELNÉ ZPRACOVÁNÍ
Poznámka: tyto materiály slouží pouze pro opakování STT žáků SPŠ Na Třebešíně, Praha 10;s platností do r. 2016 vnávaznosti na platnost norem. Zákaz šířění a modifikace těchto materiálů. Děkuji Ing. D.
Zvyšování kvality výuky technických oborů
Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.19 Strojní opracování dřeva Kapitola 4 Nástroj
Laserové návarové dráty. Řada LAS
Laserové návarové dráty Řada LAS Vážený zákazníku, V tomto novém katalogu laserových návarových drátů představujeme novou řadu laserových návarových drátů typu LAS. Tyto dráty vynikají skvělou kvalitou
CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH 0,02 % 15,00 % 4,75 % 3,50 %
CSM 21 Vysoce pevná, martenziticky vytvrditelná korozivzdorná ocel. CSM 21 je označení ROBERT ZAPP WERKSTOFFTECHNIK GmbH SMĚRNÉ CHEMICKÉ SLOŽENÍ C Cr Ni Cu 0,02 % 15,00 % 4,75 % 3,50 % CSM 21 je precipitačně
A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W
A U T O R : I N G. J A N N O Ž I Č K A S O Š A S O U Č E S K Á L Í P A V Y _ 3 2 _ I N O V A C E _ 1 3 0 4 _ T E P E L N É Z P R A C O V Á N Í _ P W P Název školy: Číslo a název projektu: Číslo a název
Prášková metalurgie. Výrobní operace v práškové metalurgii
Prášková metalurgie Výrobní operace v práškové metalurgii Prášková metalurgie - úvod Prášková metalurgie je obor zabývající se výrobou práškových materiálů a jejich dalším zpracováním (tj. lisování, slinování,
HLINÍK A JEHO SLITINY
HLINÍK A JEHO SLITINY Označování hliníku a jeho slitin dle ČSN EN a) Označování hliníku a slitin hliníku pro tváření dle ČSN EN 573-1 až 3 Tyto normy platí pro tvářené výrobky a ingoty určené ke tváření
METALOGRAFIE II. Oceli a litiny
METALOGRAFIE II Oceli a litiny Slitiny železa, uhlíku a popřípadě dalších prvků se nazývají oceli a litiny. Oceli jsou slitiny železa obsahující do 2,14 hm. % uhlíku, litiny s obsahem uhlíku nad 2,14 hm.
SMA 2. přednáška. Nauka o materiálu NÁVRHY NA OPAKOVÁNÍ
SMA 2. přednáška Nauka o materiálu NÁVRHY NA OPAKOVÁNÍ Millerovy indexy rovin (h k l) nesoudělné převrácené hodnoty úseků, které vytíná rovina na osách x, y, z Millerovy indexy této roviny jsou : (1 1
PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ. Antonín Kříž
PŘÍNOS METALOGRAFIE PŘI ŘEŠENÍ PROBLÉMŮ TEPELNÉHO ZPRACOVÁNÍ NÁSTROJOVÝCH OCELÍ Antonín Kříž Tento příspěvek vznikl na základě spolupráce s firmou Hofmeister s.r.o., řešením projektu FI-IM4/226. Místo,
Žíhání druhého druhu. Teorie tepelného zpracování Katedra materiálu Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007
Žíhání druhého druhu Teorie tepelného zpracování Katedra materiálu Technická univerzita v Liberci Doc. Ing. Karel Daďourek, 2007 Rozdělení Žíhání 2. druhu oceli litiny Neželezné kovy austenitizace Rozpad
18MTY 1. Ing. Jaroslav Valach, Ph.D.
18MTY 1. Ing. Jaroslav Valach, Ph.D. valach@fd.cvut.cz Informace o předmětu http://mech.fd.cvut.cz/education/bachelor/18mty Popis předmětu Témata přednášek Pokyny k provádění cvičení Informace ke zkoušce
Opakovací MATURITNÍ OTÁZKY Z PŘEDMĚTU TECHNOLOGIE ŠKOLNÍ ROK OBOR STROJNICTVÍ, ZAMĚŘENÍ PPK ZKRÁCENÉ POMATURITNÍ STUDIUM 1.
Opakovací MATURITNÍ OTÁZKY Z PŘEDMĚTU TECHNOLOGIE ŠKOLNÍ ROK 2016-2017 OBOR STROJNICTVÍ, ZAMĚŘENÍ PPK ZKRÁCENÉ POMATURITNÍ STUDIUM 1. Stavba kovů krystalografické mřížky, polymorfie Fe diagram tuhého roztoku
7. TEPELNÉ ZPRACOVÁNÍ
7. TEPELNÉ ZPRACOVÁNÍ Záměrné využívání fázových a strukturních přeměn v tuhém stavu k přeměně struktury a tím získání požadovaných mechanických nebo technologických vlastností - struktura ne tvar - využití,
RYCHLOŘEZNÉ NÁSTROJOVÉ OCELI
RYCHLOŘEZNÉ NÁSTROJOVÉ OCELI Významnou složkou nabídky nástrojových ocelí společnosti Bohdan Bolzano s.r.o. jsou nástrojové oceli rychlořezné, vyráběné jak konvenčně, tak i metodou práškové metalurgie.
