1 (Ústav stavební techniky) Warszawa, ul. Filtrowa 1, tel , fax II. ást Výpo et lineárního sou initele prostupu tepla psí vzhledem k propojení ástí okenního rámu se zasklením 4/16/4 mm, se sou initelem prostupu tepla U g = 1,0 W/(m 2.K) s meziskelním um lohmotným ráme kem TG. práce: NF 02058/A/2009 (LFS 02058/ ) WARSZAWA, erven 2009

2 ÚSTAV STAVEBNÍ TECHNIKY ul. Filtrowa 1, WARSZAWA Poštovní schránka 988 Telefony: editel Centrála Ústav pro tepelnou fyziku, sanitární za ízení a životní prost edí Název práce: II. ást Výpo et lineárního sou initele prostupu tepla psí vzhledem k propojení ástí okenního rámu se zasklením 4/16/4 mm, se sou initelem prostupu tepla U g = 1,0 W/(m 2.K) s meziskelním um lohmotným ráme kem TG.. registrace: NF 02058/A/2009 (LFS 02058/ ) Objednatel: REHAU Sp. z o.o. ul. Pozna ska 1A PRZE MIEROWO/POZNANIA Vykonavatel: Vedoucí skupiny: Ing. Micha Pilarski V decké ízení: Verifikace: Dr. Ing. Robert Gery o Práce byla zahájena: kv ten 2009 ukon ena: erven 2009 Práce byla vyhotovena v po tu 3 exemplá. P ílohy: Exemplá. 1

ÚSTAV STAVEBNÍ TECHNIKY Evropská notifikovaná jednotka. 1488 SKUPINA VÝZKUMNÝCH LABORATO Í akreditovaná Polským akredita ním centrem certifikát akreditace.

3 ÚSTAV STAVEBNÍ TECHNIKY Evropská notifikovaná jednotka SKUPINA VÝZKUMNÝCH LABORATO Í akreditovaná Polským akredita ním centrem certifikát akreditace. AB 023 Polské akredita ní centrum LFS ZPRÁVA ZE ZKOUŠKY. LFS 02058/A/09.02 STRANA 1/4 LABORATO E TEPELNÉ FYZIKY, SANITÁRNÍHO ZA ÍZENÍ A ŽIVOTNÍHO PROST EDÍ Warszawa, ul. Ksawerów 21, tel. (022) nebo (022) KLIENT: REHAU Sp.z o.o., Baranowo, ul. Pozna ska 1A, Prze mierowo. OBJEKT ZKOUŠKY VÝPO TEM: okno systému EURO 70 z profil z nem k eného PVC. ZKOUMANÁ VLASTNOST: 1. Sou initel prostupu tepla ásti rámu U f, 2. Lineární sou initel prostupu tepla propojení ásti rámu se zasklením, 3. Sou initel prostupu tepla okna U w (A not. zkouška ur ená pro provedení notifikovanou laborato í). Výše uvedené vlastnosti jsou zahrnuty v akredita ním postupu Laborato e. P IJATO K PROZKOUMÁNÍ: P I ZÁPISU.: LFS 02058/A/09.02, v souladu s procedurou vedení. 18. DODANÉ MATERIÁLY: technický nákres ásti rámu se zasklením soubory CAD ve formátu DWG. PROZKOUMANÝ V DOB : ZKUŠEBNÍ METODA VÝPO TEM: 1. Výpo et sou initele prostupu tepla ásti rámu U f v podmínkách ustáleného proud ní tepla byl proveden pomocí po íta ového programu BISCO firmy PHYSIBEL, podle PN-EN ISO :2005 a PN-EN ISO :2005 (PN-EN ISO 10211:2008). 2. Výpo et lineárního sou initele prostupu tepla byl proveden v souladu s PN-EN ISO :2005 a PN-EN ISO :2005 (a PN-EN ISO 10211:2008), vzhledem k propojení okenního rámu se zasklením 4/16/4 mm, se sou initelem prostupu tepla U g = 1,0 W/(m 2.K), s meziskelním um lohmotným distan ním ráme kem typu TGI. 3. Výpo et sou initele prostupu tepla okna U w byl proveden v souladu s PN-EN ISO

4 A not. 1:2007 LFS ZPRÁVA ZE ZKOUŠKY. LFS 02058/A/09.02 Strana 2/4 ÚDAJE: 1. Výpo ty byly provedeny s použitím rozm r element ásti rámu na základ technických nákres dodaných Objednatelem v podob soubor CAD. 2. Projektové hodnoty sou initele prostupu tepla tabulka 1. Tabulka 1 Po adové. Popis W/(m.K) Poznámky 1. PVC 0,17 PN-EN ISO 10456: EPDM 0,25 podle PN-EN ISO : Izola ní panel 0,035 podle PN-EN ISO : butyl 0,24 podle PN-EN ISO :2005 hodnoty ekvivalentního sou initele prostupu tepla vzduchových dutin byly vypo teny podle PN-EN ISO :2005, p i p ijetí, že emisivita povrch element zkoumané ásti rámu, které p iléhají k vzduchovým dutinám je rovna: 0,9 (v souladu s PN- EN ISO :2005). 3. Okrajové podmínky tabulka 2. Tabulka 2 P ijatá h o Po adové. Popis d n o t a Poznámky 1. projektová hodnota teploty vn jšího prost edí -20 C podle PN-82/B vhledem k III. klimatické zón 2. vzhledem k vyh ívaným místnostem pro stálý projektová hodnota teploty pobyt lidí bez vnit ního 20 C vn jšího p ikrytí prost edí podle státních stavebních p edpis 3. tepelný odpor p i 0,04 podle PN-EN ISO :2005

5 p edávání tepla na vn jším povrchu ( m K ) / W tepelný odpor p i p edávání tepla na vnit ním povrchu: na rohu rámu, zbývající povrchy 0,20 0,13 ( m 2. K ) / podle PN-EN ISO :2005 W ( m 2. K ) / W VÝSLEDKY ZKOUŠEK VÝPO TEM: 1. Výsledky výpo t hodnoty sou initele prostupu tepla U f ásti okenního rámu byly umíst ny do tabulky 3. Tabulka 3 Po adové. Popis ásti rámu Hustota tepelného toku W/m U f W/(m 2.K) výsledek výpo tu po zaokrouhlení 1. zárube a k ídlo 15,49 1,4 LFS ZPRÁVA ZE ZKOUŠKY. LFS 02058/A/09.02 Strana 3/4 2. Lineární sou initel prostupu tepla propojení ásti rámu se zasklením vypo tená hodnota byla umíst na v tabulce 4. Tabulka 4

6 Po adové. Popis ásti rámu Hustota tepelného toku W/(m.K) W/m 1. zárube a k ídlo 16,20 0, Sou initel prostupu tepla U w referen ního okna byl p ijat z normy PN-EN :2006 a je roven: U w = 1,2 W/(m 2.K) Osoba odpov dná za zkoušku: ODBORNÍK Ing. Micha Pilarski... podpis Warszawa, dne Osoba autorizující zprávu: VEDOUCÍ LABORATO E TEPELNÉ FYZIKY, SANITÁRNÍHO ZA ÍZENÍ A ŽIVOTNÍHO PROST EDÍ Dr. Ing. Robert Gery o... podpis Výzkumná laborato prohlašuje, že výsledky zkoušek se vztahují výlu n ke zkoumanému objektu. Bez písemného souhlasu Výzkumné laborato e nem že být Zpráva kopírována ne jinak než v celku. Zpráva ze zkoušek není dokumentem povolujícím uvedení výrobku k do ob hu a k volnému používání ve stavebnictví.

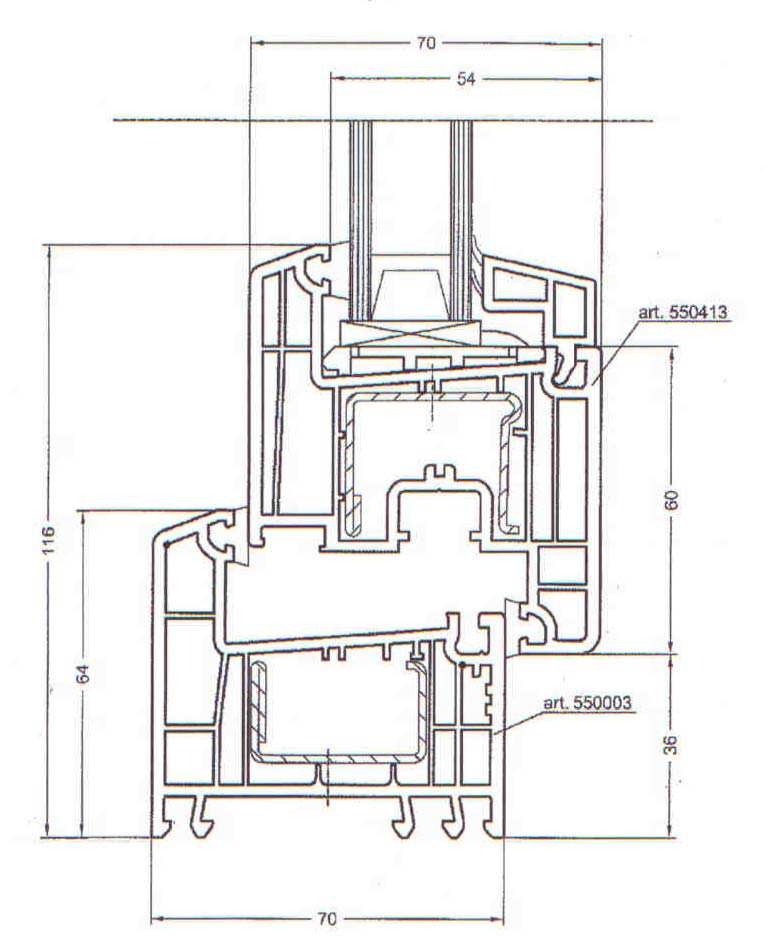

7 LFS ZPRÁVA ZE ZKOUŠKY. LFS 02058/A/09.02 Strana 4/4 P ÍLOHA Nákres ásti rámu Obr. 1 K ídlo a zárube systému EURO 70
