1 Systém IX

2 Systém IX AIPHONE PROTOKOL je řešení pro: Řízení dálkových lokalit přes VPN na velkou vzdálenost Ústřední správu u dané stanice Dálkové ovládání přístupu u pracovišť bez zaměstnanců Nižší náklady na instalaci Systém IX používá protokol ONVIF a instalace jsou full IP VEŘEJNÉ FÓRUM SÍŤOVÉHO ROZHRANÍ ONVIF je veřejné průmyslové fórum pro rozvoj světového standardu týkající se zabezpečování přes rozhraní produktů IP. Fórum založily v roce 2008 společnosti Axis, Bosch a Sony. Dnes má mezi svými členy většinu světových leadrů na trhu s průmyslovými televizemi přes IP. Specifikace ONVIF dávají záruku, že zabezpečení prostřednictvím produktů IP jakékoliv značky budou spolu vzájemně spolupracovat. K dispozici je široký sortiment produktů vyhovující specifikacím ONVIF, které umožňují systémovým integračním obvodům a konečným uživatelům jednoduše provozovat video přes systémy IP, které jsou vybaveny periferními zařízeními různých druhů. Tři základní principy organizace jsou: Standardizace komunikace mezi fyzickou bezpečností na základě IP Součinnost mezi produkty fyzické bezpečnosti založené na IP bez ohledu na výrobce Umožňující vstup do všech společností a organizací SYSTÉM IX Pro větší bezpečnost a efektivnost recepčních služeb Příklad zapojení síťových kamer a videorekordérůkompatibilních s ONVIF Síťová kamera ONVIF ODJIŠTĚNÍ stanice s videokamerou Video Řídicí videosoftware PŘÍKLAD SOUKROMÉ PARKOVIŠTĚ SE STANICÍ DÁLKOVÉ OSTRAHY Ovládání přístupu pro vstup a výstup ze systémů (IP) IXMVLA stanice IX-MV videostanice IXMVLA video Videoobrazy zachycené kompatibilními kamerami ONVIF lze prohlížet na IXMVLA. Videoobrazy zachycené systémem IX vybaveným ONVIF kamerami lze zasílat do řídicího systému videa. s kamerou IX-BAF stanice Zapustitelná vchodová stanice s barevným videem pro systém IX se syntetickým hlasem a indikátory piktogramů s kamerou Indikátor se syntetickým hlasem (oranžový indikátor: volání, zelený indikátor: připojeno, oba svítí: otevření dveří) Protokol ONVIF barevná kamera Mikrofon HP IX-BAF IX-BAF Tlačítko volání s indikátorem 70 71

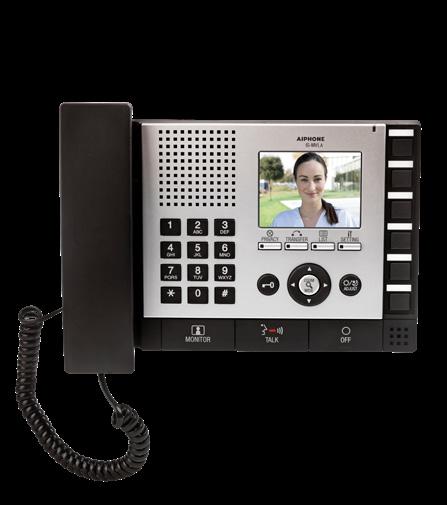

3 Série IX > IX-MV VCHODOVÁ STANICE stanice 500 VLASTNOSTI ROZMĚRY (mm) VCHODOVÉ STANICE Masivní a odolný proti vandalismu Přední panel z nerezové oceli Lze instalovat s krabicí CIX El. vedení RJ45 s použitím kabelu nebo CAT6 stanice s 1 adresou full IP Barevná kamera s osvětlením pro noční vidění Tlačítko volání osvětleno kontrolkou LED Napájeno přes POE (power over ethernet) 802,3 AF Konfigurace přes počítačový software Kontakt NO/NC na vchodové stanici HLAVNÍ STANICE Instalace ip napájena přes POE Komunikace prostřednictvím hands-free nebo mikrotelefonu Zobrazení přístupu nabídky Prohlížení návštěvníka 6 kláves přímého volání Číselná klávesnice pro volání do dalších hlavních stanic Automatické nebo manuální přesměrování hovoru Vysílání živé nebo předem nahrané zprávy (vysílání) Proveďte oznámení do zóny nebo jiné stanice v systému Tlačítko soukromí Tlačítko monitoru (monitorování) Nastavitelný jas Nastavitelná hlasitost zvonění a zvuku Nastavitelný kontrast Indikátory stavu systému: nouzové volání, možnost soukromí, obsazeno, probíhá oznámení, atd. Upevnění na zeď (včetně montáže) nebo na stůl (včetně stojanu) Konfigurace přes počítačový software., IXBAF CIX 58,5 IX-MV, IXMVLA 144 Zapuštěná montáž: 146 x 124 x 45 mm ,5 + = IXBAF audiostanice, nerezová ocel, zapuštěná montáž stanice se zapuštěnou montáží CIX Krabice montovaná s krytem pro audio nebo videostanici audiostanice montovaná IX-MV IXMVLA IXBAF + CIX + = LOCAL AREA NETWORK (LAN) videostanice s přístupností, nerezová ocel, zapuštěná montáž stanice se zapuštěnou montáží CIX Krabice montovaná s krytem pro audio nebo videostanici videostanice montovaná KAMERA S PROTOKOLEM ONVIF Použijte nebo CAT6 se zásuvkou RJ45 PC (NENÍ SOUČÁSTÍ) PRO KONFIGURACI IX-MV videostanice IXMVLA videostanice s indukční smyčkou na mikrotelefonu Systém IX pracuje prostřednictvím LAN, VLAN a VPN. Přímá instalace WAN není povolena 72 73

4 Série IX FUNKČNOST jakákoliv vzdálenost, jakákoliv budova, ustřední bezpečnostní správa, IP SPRAVUJE VCHODY NA NĚKOLIKA PRACOVIŠTÍCH Systém pokrývá všechny vchody. Hovory lze přesměrvat z jedné hlavní stanice do jiné. Přesměrování může aktivovat uživatel, pokud nezaznamená žádnou reakci, nebo přesměrování může být časově řízeno. videostanice se montuje s panoramatickou kamerou: 170 v horizontálním směru a 100 ve vertikálním směru s 9 oblastmi přiblížení. AIPHONE Nyní můžete chránit své zaměstnance tím, že jim umožníte kontrolovat identitu návštěvníků ještě předtím, než je vpustí do prostoru a stejně tak i zvýšit efektivitu služební recepce ovládáním všech vchodů z centrálního místa. VNITŘNÍ KOMUNIKACE IS přes IP umožní komunikaci mezi několika pracovišti nebo budovami, i když jsou tyto stanice v jiných městech nebo zemích. Můžete snadno komunikovat mezi všemi stanicemi! Nacházíte-li se ve školní třídě, tento systém vám umožní posílat zprávy v rámci celé školy nebo do jiné třídy. V rámci vaší společnosti můžete jednoduše komunikovat se svými kancelářemi všude po celém světě. MÍSTA NOUZOVÉHO VOLÁNÍ stanice 3. Indukční smyčka videostanice full IP pro systém IS s indukční smyčkou na mikrotelefonu. 1. Barevný monitor Volání z vedlejší nebo vchodové stanice lze naprogramovat jako urgentní. Pokud tak učiníte, komunikace se přeruší, aby nouzový hovor dostal přednost. 2. Číselná klávesnice SPOLUPRACUJE SE VŠEMI BEZPEČNOSTNÍMI SYSTÉMY Můžete také propojit řady IS se systémy ovládajícími přístup. Systém kabelové televize lze podobně začlenit do instalace jako doplněk videonahrávek hovorů. VYSÍLÁNÍ OZNÁMENÍ V nouzových případech můžete učinit oznámení (nebo použít předem nahranou zprávu) pro evakuaci pracoviště nebo pro předávání informací zaměstnancům. Oznámení lze vysílat ze všech hlavních a vedlejších stanic a/nebo prostřednictvím externího místního rozhlasu. Můžete také definovat oblasti, kde se budou vysílat Tlačítko OFF Otevření dveří 6. ŘÍZENÍ POMOCÍ PC Váš počítač může fungovat jako hlavní stanice, když do něho nainstalujete software IS, a odpovídat na podněty přes protokol IP ať jste kdekoliv. 4. Tlačítko monitorování Tlačítko TALK (hovoru), hands-free

5 > PŘÍKLAD: PRŮMYSL KAPACITA V IP > MAXIMÁLNĚ 32 IP ADRES 32 PŘÍPAD Č. 1 Produkty Full IP, 32 produktů, max.: hlavní stanice, software a vchodové videostanice Průmyslové pracoviště musí mít bezpečnostní správu. poskytuje správné řešení pro zajištění efektivní bezpečnosti bez ohledu na vzdálenost a jakými průmyslovými závodními prostory disponujete a s jakým počtem budov. PŘÍPAD Č. 2 (kombinováno) IP síť systému IS má kapacitu 32 adres. Tvoří ho maximálně: buď 32 produktů Full IP nebo 8 řídicích jednotek IP + 24 produktů Full IP (24+8 = 32). Full IP (max. 24 produktů) s řídicími jednotkami IP (max. 8 řídicích jednotek) FUNKČNOST Ovládá vchody do jednotlivých budov nebo v rámci celých prostor Nouzové volání z různých budov v případě nehody Interní komunikace mezi budovami a ředitelstvím Hovory přesměrované do bezpečnostního počítače mimo pracovní dobu video F stanice s širokoúhlou kamerou, nerezová ocel, zapuštěná montáž > Řídicí jednotka IS-IPC umožňuje instalci full IP k rozhraní s analogovou instalací IS. Vyžaduje se pro instalaci rozhraní telefonu ISTLI. Software umožňuje používat počítač jako hlavní stanici. FUNKCE Instalační software pro IP adresovatelné stanice Licence pro 1 počítač Audio + videokonverzace s návštěvníkem Otevření dveří Nouzové nebo všeobecné hlášení Přesměrování hovoru Vnitřní komunikace Nahrávání filmu během konverzace (video + audio) Paměť pro ukládání informací do počítače až 500 GB* Širokoúhlá natáčecí kamera Pan Tilt se zoomem Vizuální monitoring s audiem prostřednictvím tlačítka monitoru Zabudovaná obrazová paměť: automatické nahrávání návštěvníků Protokol: TCP/IPv4, UDP/IPv4, SIP, ostatní Šířka pásma sítě: 320 Kb/s až 8 Mb/s (prostřednictvím jednotky IP) KONFIGURACE POČÍTAČE* VIDITELNÁ OBLAST Počítačový software video F stanice s širokoúhlou kamerou, nerezová ocel, zapuštěná montáž s širokoúhlou kamerou, s montáží Operační systém: Windows XP (SP3-32 bit), Windows Vista (SP1), nebo Windows 7 (32/64 bit) Procesor: 2 GHz nebo vyšší Paměť systému (RAM): 1 GB RAM nebo více Pevný disk: 10 MB nebo více (požadované dodatečné místo pro nahrávání) Zvuková karta: 8-bit full duplex, Direct Sound kompatibilní Obrazovka: 800 x 600 (zoom x 1), 1024 x 768 (x2) nebo 1920 x 1200 (x3) Spustitelný soubor: Microsoft(R).NET Framework 4.0 nebo novější verze Síť: 10BASE-T/100BASE-TX Ethernet *Bez počítače Široký úhel záběru cm (Přiblížení) 70cm 90cm 170 Instalační výška cm cm Instalační výška 130 cm 130cm 50cm 50cm 200cm cm 95cm 180cm cm 75cm 76 77

6 32 VCHODOVÁ STANICE ŘÍDICÍ JEDNOTKA HLAVNÍ STANICE > VCHODOVÉ STANICE ROZMĚRY (mm) HLAVNÍ STANICE ISIPC ISIPMV, ISIPC F F F SOFTWARE 0 Přiblížení, 9 oblastí Režim celé obrazovky 0 ISIPMV,, IP adresovatelná videostanice s indukční smyčkou na mikrotelefonu Barevná kamera Širokoúhlý záběr (170 v horizontálním směru a 100 ve svislém směru) Osvětlení při nočním vidění Připojení IP PoE J ednoduché připojení přes kabel IP adresovatelná videostanice Zapuštěná montáž: 235 x 120 x 45 IS-PUS Napájení pro řídicí jednotky IS Rozměry : 2U, ISIPRY 4 vstupy rozhraní IP pro 2 x F2AL & 1 x F4AL. Nekompatibilní s IS-IPC a F stanice adresovatelná IP s širokoúhlou kamerou, nerezová ocel, zapuštěná montáž 83 F F Řídicí jednotka IP: dokáže pojmout jednu IS-CCU nebo jednu IS-RCU (až 8 IS-IPC na síť) ISTLI 240 IS-IPC ISPUS ISPUS IS-PUS ŘÍDICÍ JEDNOTKA ISIPC ISIPCIS-IPC ISIPMV, Software pro začlenění počítače jako hlavní stanice ISIPMV, 0 0 stanice adresovatelná IP s širokoúhlou kamerou, kovový výlisek, s montáží Ochrana připojení Podpora kabelů Lepší vodotěsnost 8585 Kontakt normálně otevřený - normálně zavřený Šetří čas Zjednodušené připojení kabelů IS-RACK Panel pro 3 IS-PUS 78 79

7 IP system KONCEPT ZAPOJENÍ VODIČŮ 32 Pracoviště č. 1 Maximálně 32 IP adres MÍSTNÍ SÍŤ (LAN) * F F Použijte kabely s konektorem RJ45 * Nelze použít samostatně na 1 pracoviště Router INTERNET (WAN) Router Router Pracoviště č. 2 Maximálně 32 IP adres Pracoviště č. 3 Maximálně 32 IP adres Všechna tato zařízení lze napájet prostřednictvím PoE nebo externím zdrojem PS-2420DM 80
