1 Manuál i-tec Display over Ethernet Adapter (DoIP) LAN2DVI

2 Úvod: Jedná se o převodník (adapter) Ethernet na grafický výstup DVI s jednoduchým designem pro připojení monitoru nebo projektoru. Funkčně se jedná o vcelku nový typ výrobku využitelný pro Ethernet port. Po instalaci softwaru přidává vlastně jednu grafickou kartu do PC/NB na LAN síti. Umožňuje víceré použití v kanceláři (využijí grafici, finanční sektor,..), dále při prezentacích, na veletrzích i doma při zábavě. Možnost použití až do 100m od Vašeho PC/NB. Obsah balení 1) Ethernet to Display Adapter 2) Napájecí adaptér 3) Ethernet kabel s RJ-45 koncovkami 1,5m - pro připojení adapteru k PC/NB nebo do routeru/hubu 4) CD s ovladači 5) Manuál Specifikace Položka Konektory LAN vstup:rj-45 Popis Video výstup:dvi-i 24pin + 5pin Female konektor Podpora OS Napájecí adapter Windows XP 32-bit a Vista 32-/ 64-bit AC vstup:~ V _ 50Hz~60Hz DC výstup : =5V / 2.5A Rozšířená plocha (Výchozí) Podporované režimy Rozšířená plocha (vlevo / vpravo / nahoře / dole Mirrored Desktop Rozlišení Podporované barvy LED 640x480, 720x480, 768x576, 800x600, 1024x768, 1280x720, 1280x1024, 1366x768, 1368x768, 1440x Bit a 32 Bit Červená LED pro indikaci napájení Zelená LED pro LAN aktivitu 2

3 Pracovní prostředí: Rozměry&Hmotnost Kryt zařízení Certifikáty Provozní teplota: 10-40ºC Skladová teplota: ºC 69.8(š) x 97(d) x 20.8(v) mm ; 83g Plastický CE, FCC Schéma propojení adaptéru do LAN nebo k PC/NB Hardwarové požadavky Windows XP 32-bit a Vista 32-/64-bit DVI Monitor Síťová karta / možnost připojit do lokální sítě LED stavy LED Barva Popis Power Link Červená Zelená Svítí připojen k el. síti Nesvítí nepřipojen k el. síti Bliká - LAN aktivní, přenáší se data mezi adaptérem a LAN sítí 3

4 Instalace Popis adaptéru Vstup pro konektor síťového adapteru Vstup pro Ethernet pomocí RJ45 kabelu (LAN Port) LINK (LAN Connection) LED Power LED Reset Připojení do DVI monitoru/ projektoru Instalace ovladačů Poznámka: Nepřipojujte Ethernet adapter k Vašemu PC/NB před instalací softwaru z CD 4

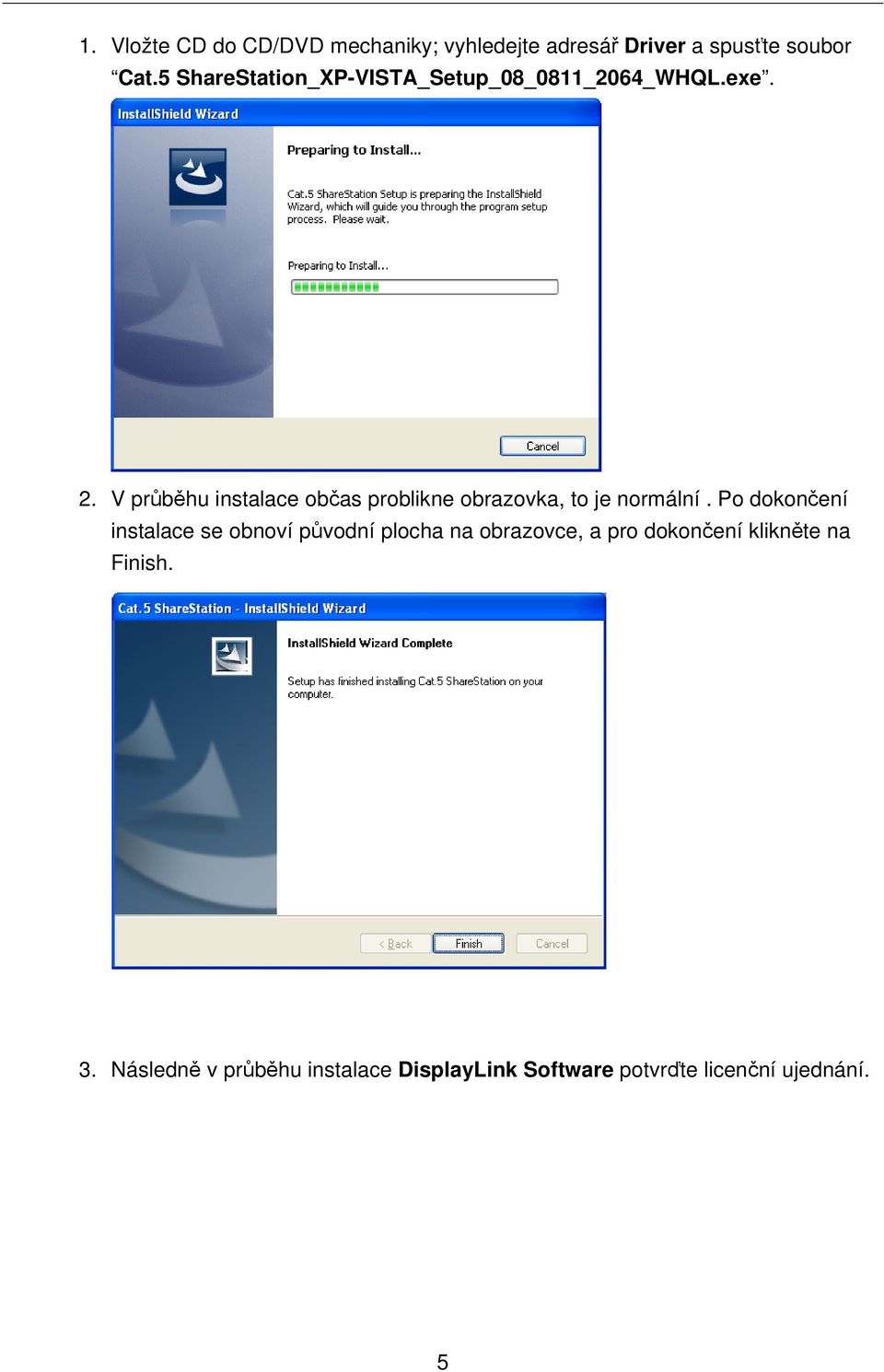

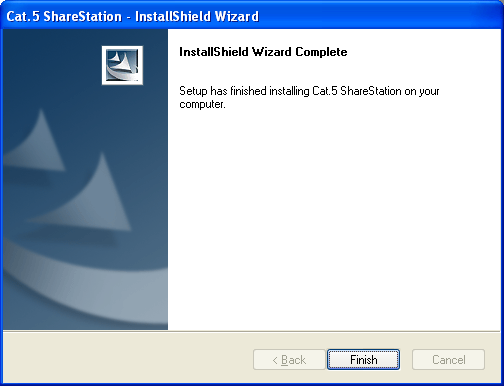

5 1. Vložte CD do CD/DVD mechaniky; vyhledejte adresář Driver a spusťte soubor Cat.5 ShareStation_XP-VISTA_Setup_08_0811_2064_WHQL.exe. 2. V průběhu instalace občas problikne obrazovka, to je normální. Po dokončení instalace se obnoví původní plocha na obrazovce, a pro dokončení klikněte na Finish. 3. Následně v průběhu instalace DisplayLink Software potvrďte licenční ujednání. 5

6 4. Připojte prosím Ethernet port adapteru do Vaší sítě přes router/hub nebo přímo k PC/NB. 5. Zobrazí se Průvodce novým hardwarem a zvolte Instalovat software automaticky (Doporučeno) a klikněte na Další- Next. Pro Vista OS: 6

7 6. Po dokončení klikněte na Dokončit - Finish. Restartujte PC/NB. 7. Dvakrát klikněte na ikonu Launch Cat5ShareStation.exe na ploše PC/NB 8. Vyberte Generic DoIP a dvakrát klikněte na tlačítko Connect, poté ikona Generic DoIP změní barvu na oranžovou.. 9. Následně se dokončí instalace pro ovladač DVI over Ethernet a po ukončení této části instalace se zobrazí pop-up ikonka (vedle času na Start liště Windows) o kompletaci instalace. 7

8 10. Jestliže jste dosud nepřipojili Váš monitor k adaptéru, pak jej nyní připojte do DVI portu (pro VGA použijte adapter DVI-VGA) a do elektrické sítě. 11. Po jeho připojení po chvíli monitor zobrazí zrcadlo plochy Vašeho PC/NB. Nastavení Display adaptéru pomocí utility CAT.5 Share Station A) Při spuštěné utilitě Cat.5 Share Station klikněte na DoIP-xxxxxx (IP) : a) následně zvolte Config V Internetovém prohlížeči se zobrazí volby pro nastavení Ethernet adapteru. Poznámka: V případě, že nemáte stejnou IP na PC/NB a adapteru, pak si ji na PC/NB nastavte a poté pokračujte. Jedná se o volby Device status (stav nastavení adapteru), Network (nastavení síťového nastavení pro adapter), Firmware Update (update firmwaru), Reset device (provede restart adapteru), Factory Default (vrátí nastavení do továrního nastavení), Password Change (změna hesla) 8

9 9

10 Poznámka: Obdobná nastavení zvolíte kliknutím pravého tlačítka myši na DoIP-xxxxxx (IP) - Setting b) klikněte na File-Setting-Polling interval (pro interval o stavu připojení k Ethernetu adapteru) nebo Languages ( pro volbu jazyka pro ovládání utility) 10

11 Potvrďte Submit pro nastavení. B) Při spuštěné utilitě Cat.5 Share Station klikněte na Generic DoIP-Connect, poté pravým tlačítkem myši na Generic DoIP Details (popisuje stav adapteru) Poznámka: Barvy ikonky pro Generic DoIP: Modrá - DoIP je zapojen do Ethernet sítě, ale nesouhlasí IP mezi PC/NB a adapterem Zelená - DoIP je zapojen do Ethernet sítě a souhlasí IP mezi PC/NB a adapterem Oranžová - jste připojen k adapteru svým PC/NB Červená - někdo jiný z LAN sítě používá adapter (volbou pravým kliknutím myši na Generic DoIP Request to connect požádejte o uvolnění adapteru nynějším uživatelem a poskytnutí pro jiné uživatele LAN sítě) 11

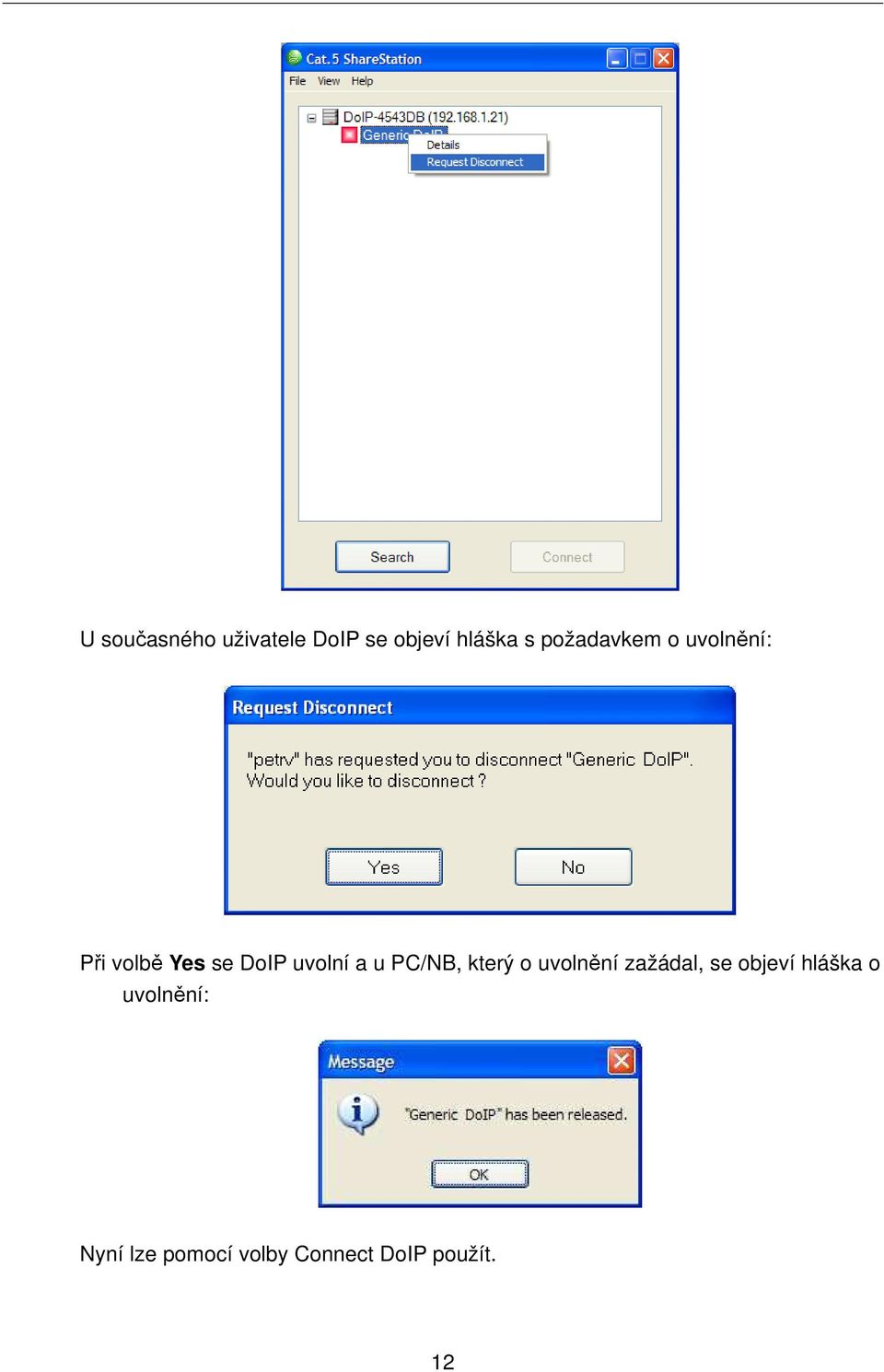

12 U současného uživatele DoIP se objeví hláška s požadavkem o uvolnění: Při volbě Yes se DoIP uvolní a u PC/NB, který o uvolnění zažádal, se objeví hláška o uvolnění: Nyní lze pomocí volby Connect DoIP použít. 12

13 Při volbě No se DoIP neuvolní a u PC/NB, který o uvolnění zažádal, se objeví hláška o neuvolnění O uvolnění lze požádat za 3 minuty. 13

14 Display režim Vedle času na liště Start klikněte pravým tlačítkem myši na ikonku síťového připojení Windows XP Windows Vista Zde pak můžete volit konfiguraci Updates a stažení Update; dále rozlišení obrazovky (Screen Resolution), kvalitu barev (Color Quality) - Medium (16bit) nebo High (32bit), otočení obrazovky (Screen Rotation). Následuje důležité nastavení: -můžete zvolit Extend nebo Mirror pro způsob nastavení další obrazovky. Volba Extend Vám rozšíří stávající monitor o právě nainstalovaný a pomoci Extend To si zvolíte jeho umístění, nebo volba Mirror Vám umožní mít zrcadlo na další obrazovce. Volba Off vypne Display adapter. Rozšířená nastavení (Advanced) po kliknutí na Advanced se inicializuje systémové Nastavení zobrazení (lze zvolit i přímo ze systému): 14
