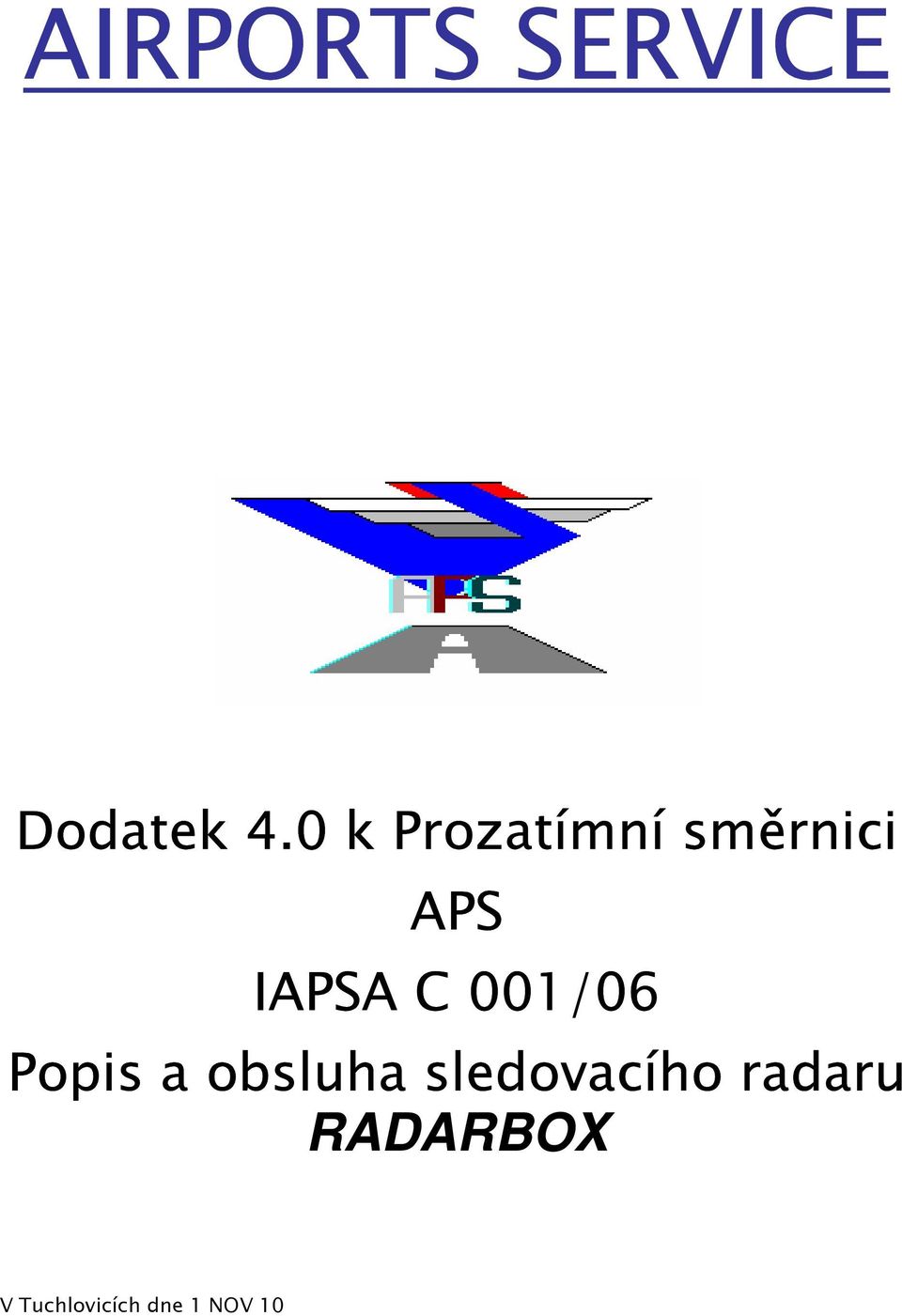

1 AIRPORTS SERVICE Dodatek 4.0 k Prozatímní směrnici APS IAPSA C 001/06 Popis a obsluha sledovacího radaru RADARBOX V Tuchlovicích dne 1 NOV 10

2

3 1 JUN Záznam o provedených změnách: Číslo změny Popis změny Datum změny První vydání Vytvoření dodatku 4.0 k prozatímní směrnici 1 NOV 10 Změna č. 1 Změněné schéma zapojení, 1 DEC 10 Změna používaných barev, Doplnění postupů, Doplnění vrstev pro LKAA_UP Postup při tvorbě vrstev. Změna č. 2 Změna ustanovení 5.0 a 6.0 v postupu provádění údržby 13 DEC 10 a změna času automatického restartu. Změna č. 3 Zobrazení uzavření RWY, nebo provozních částí AD. 1 JAN 11 Změna pravidel kontrol a doplnění aktualizačního zdroje / v návaznosti na ustanovení 2.5 /. Změna č. 4 Změna účelu zařízení, provozu a zobrazení. Dále pak 1 AUG 12 změna označení RWY na LKPR. Změna č. 5 Zrušení ustanovení článku 5.0 / odesílání reportů. 22 OCT 12 Změna č. 6 Změna IP adres 1 OCT 13 Změna č. 7 Ukončení provozu H 24, úprava spouštění a činnost po 1 FEB 2014 restartu Změna č. 8 Automatický restart, 1 SEP 14 a doplnění ustanovení provozu na náhradní zdroj. Změna č. 9 Změna barevného značení pro ACC a schémat 1NOV 14 zobrazení. Změna č. 10 Změna parametrů ant. systému, 1 JUN 15 pokyny pro instalaci 3D verze a změna řídícího PC vč. IP adresy.

4 NOV 10 Záměrně Nepoužito

5 1 JUN Kontrolní seznam stran: Strana Obsah/Sekce Datum Záznam o provedených změnách 1 JUN ZN 1 NOV Kontrolní seznam stran 1 JUN ZN 1 NOV Dodatek 4 1 JUN Dodatek 4 1 AUG Dodatek 4 1 NOV Dodatek 4 1 JUN 15 P Příloha 1 1 NOV 10 P Příloha 1 1 AUG 12 P Příloha 1 1 NOV 14 P Příloha 1 1 NOV 14 P Příloha 1 1 NOV 14 P Příloha 1 1 JUN 15

6 NOV 10 Záměrně Nepoužito

7 1 JUN Základní Ustanovení: Tento dodatek popisuje zařízení pro sledování letového provozu letadel vybavených odpovídačem na frekvenci 1090Mhz a na dlouhém squiteru ADS B. Dále pak informuje o používaném software. 1.1 Dne 1 NOV 10 skončil zkušební provoz zařízení Radarbox / dále jen RB/. Od doby zahájení provozu zařízení SBS 3 / 1. AUG 2012 / bude jeho účel výhradně jako oblastní přehledový přijímač s možností záložního provozu s omezenými funkcemi. 2.0 Složení RB a umístění jednotlivých prvků. 2.1 Vlastní RB, který je napájen pomocí kabelu USB. 2.2 A antény typu AIRNAV RADAR EXTENDER, který je umístěn na stožáru na balkóně. Parametry antény jsou: Type: 1090MHz High Gain Omni Directional Antenna Gain: 6,3 dbi Impedance: 50 Ohm Mounting Masts Up To 5.6cm (1-2 ) Socket: N-Type Power Handling: 100W Length: 100cm 2.3 Schéma zapojení RB: 2.4 Indikace a popis jednotlivých prvků je uveden v manuálu výrobce, který je uložen ve složce: X:\PROGRAMS\PROGRAMS\RADAR BOX 3.0 Popis zobrazení a barevné rozdělení labelů: 3.1 Celkové zobrazení sestává z hlavní lišty, Informační boční lišty, hlavní přehledové mapy a bočního zobrazení výšek letu. Informační boční lišta umožňuje zobrazení několika

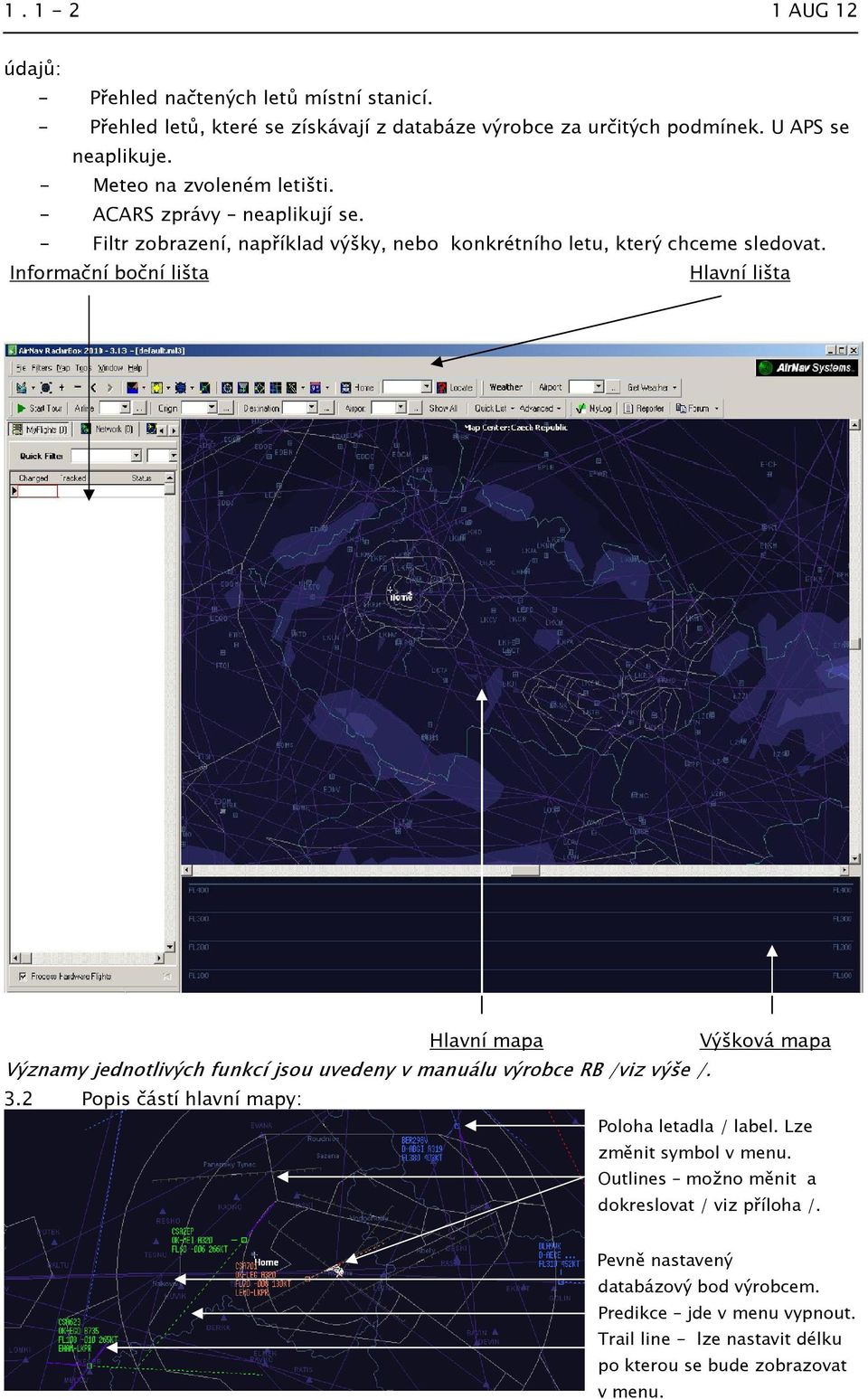

8 AUG 12 údajů: - Přehled načtených letů místní stanicí. - Přehled letů, které se získávají z databáze výrobce za určitých podmínek. U APS se neaplikuje. - Meteo na zvoleném letišti. - ACARS zprávy neaplikují se. - Filtr zobrazení, například výšky, nebo konkrétního letu, který chceme sledovat. Informační boční lišta Hlavní lišta Hlavní mapa Výšková mapa Významy jednotlivých funkcí jsou uvedeny v manuálu výrobce RB /viz výše /. 3.2 Popis částí hlavní mapy: Poloha letadla / label. Lze změnit symbol v menu. Outlines možno měnit a dokreslovat / viz příloha /. Pevně nastavený databázový bod výrobcem. Predikce jde v menu vypnout. Trail line - lze nastavit délku po kterou se bude zobrazovat v menu.

9 1 NOV Popis labelu a jeho barevné zobrazení: Číslo letu nebo S módová adresa pokud není načteno. Imatrikulace letadla a typ letadla. Letová hladina, trend stoupání nebo klesání a rychlost. Informace o letišti vzletu, mezipřistání a cílovém letišti. Pozn: Poloha labelu vůči cílu lze měnit pomocí shift + tažení myši do požadované polohy Tabulka významů barev labelu: Trend Informační lišta Label Label / ACC Cruise/Leveled Landing/Descend/Approach White Departure/Climb Timeout Follow White Pozn: popis je realizován fonty New Times Roman. 4.0 SW umožňuje vytvořit pro představu dosahu stanice, polární diagram. Je však třeba pamatovat na to, že se vzdáleností a výškou terénu se budou zobrazovat pouze cíle ve vyšší hladině a nízko letící se vzhledem k těmto aspektům zobrazovat nebudou. 5.0 Specifické požadavky: Je důrazně zakázáno prodlužovat USB kabel! RB je napájen pomocí USB a při jeho prodloužení dochází ke ztrátě komunikace se zařízením a tím pádem k nefunkčnímu zobrazení. Z důvodu spolehlivosti zařízení při činnosti H24 je na obslužném PC nastaven restart každý den v 3:00 SEČ. Popis nastavení je uveden v příloze 1, ods Zálohování náhradního zdroje. Systém je zálohován pomocí UPS 650 VA, přes USB porty PC IAPSA. Výpadek by neměl trvat déle než 15 min, po té se PC, vč. Napájení RB vypne. Cíle ve zobrazení ovšem i během této doby zmizí, jelikož není zabezpečeno záložní napájení anténního zesilovače. Po výpadku kratším než je 15 min bude zobrazení cílů obnoveno automaticky.

10 JUN Způsob provádění kontrol a údržba: Samotný RB je zařízení bezobslužné. V případě, kdy nastanou časté poruchy zobrazení cílů, je třeba restartovat RB vytažením USB konektoru a jeho opětovným zapojením, a nebo výměnou USB kabelu. Je také třeba provádět aktualizace zobrazení postupů, navigačních bodů a prostorů dle AIP AIRAC a AIP SUP, který vydává AIS ČR / Jednou ročně je nutné zkontrolovat stav anténního systému a provést výměnu bleskojistky. 7.0 Před instalací 3D verze je třeba nainstalovat nejdříve následující soubory: - wic_x86_enu - vcredist_x86 - což je Net Framework verze 4 a poté až CD od výrobce. 8.0 Ostatní pokyny k obsluze SW jsou uvedeny v manuálu výrobce / viz. výše /. Zpracoval: MITANA Aleš Seznámení: KELLNER Jan MITANA Aleš HOLLAS Jan Zástupce vnitřního Auditu Vedoucí APS Vedoucí CIS

11 1 NOV 10 P Příloha 1 / Specifika software a editace outlines 1. 1 Popis některých databázových částí SW / po instalaci / : D006 Databáze - NIL D007 Databáze - Regions that observe DST D008 - Databáze - 24bit adresy - binární přiřazení pro jednotlivé země D011 Databáze - Letiště a jejich polohy D012 Databáze -? D016 Databáze - NIL L000 Geodata objekty -? L001 Geodata objekty -? L002 Geodata objekty -? L003 Geodata objekty Řeky L004 Geodata objekty - RWY L005 Geodata objekty Sektory ATC L006 Geodata objekty -? L007 Geodata objekty FIX / Waypoint L008 Geodata objekty - VOR L009 Geodata objekty NDB L010 Geodata objekty Letiště L011 Geodata objekty Tratě L012 Geodata objekty Letiště L013 Geodata objekty? L014 Geodata objekty? L015 Geodata objekty Města L016 Geodata objekty? L017 Geodata objekty Města L018 Geodata objekty Silnice L019 Geodata objekty Silnice L020 Geodata objekty? L021 Geodata objekty Železnice L022 Geodata objekty CTR L023 Geodata objekty Frekvence GND V001 Komunikace - Video V005 - Komunikace -? V009 Komunikace - Počasí / načítání V010 Komunikace - Počasí / načítání V011 - Komunikace -?

12 P AUG Nastavení auto startu po restartu deklarovaném v dodatku: - nastavit zástupce programu ANRB.exe do složky po spuštění, - klepnout pravým tlačítkem myši na vlastnosti a do syntaxe v poli umístění dopsat : mezera /connect Například: "P:\AirNav Systems\AirNav RadarBox 2009\ANRB.exe" /connect 1.3 Činnost při výpadku komunikace pracovní stanice s RB: Při zjištění výpadku komunikace na kartě vespod informační lišty, je třeba resetovat pracovní stanici. 2.0 Úvod do tvorby outlines/dokreslení Zařízení RB pracuje s decimální/desítkovou formou souřadnic. V praxi to znamená, že tvar souřadnic psaný ve tvaru XX,XX,XX,X musí být převeden do tvaru XX,XXXX. Jedině tak dojde ke správnému zobrazení. Při přepočtu souřadnic AIP ČR který je v souřadnicovém systému WGS84, je třeba na toto pamatovat. Konverzní program ve formátu.xls je uložen u programu Radarbox Příklad rozdílu souřadnic: = 14,5485 Při testech zobrazení a pro přehrávání záznamů je zřízeno testovací pracoviště WAPSA a zde je možné kontrolovat veškeré změny a upravovat chyby. 2.1 Tvorba prostých outlines: Na internetových Webpage : Kde je možné objekty obtáhnout, a probíhá rovnou jejich generace do decimálního formátu. Nebo na Webpage : Zde je ovšem třeba používat přepočet. Zde jde zakreslovat vypočítané kruhové objekty. 2.2 Formát dat.out Formát dat pro RB musí být vždy ve formátu decimálním XX,XXXXX+XX,XXXXXX Pokud dojde ke špatnému přepočtu/konverzi není možné obraz použít/viz testovací pracoviště část 2.0

13 1 NOV 14 P Standardy pro vykreslování map letišť jsou: Postup: Na se nakreslí dráhový systém, nebo cokoli jde překreslit a uloží se souřadnice. Před souřadnice do vrchního řádku se zapíše barva ve formátu: $TYPE=8 Bílá / dráhový systém XX,XXXX+XX,XXXX Pro oddělení objektů se požije syntaxe: -1 Toto, není potřeba při vykreslování na uvedeném serveru. 2.4 Barevné rozdělení $TYPE=XX Pro zobrazení APP - TWR Syntaxe Barva Charakteristika Použití $TYPE=1 Volitelná Silná ACC sektory $TYPE=2 Světle modrá Slabá Ostatní stavby, řeky $TYPE=5 Fialová Slabá Tratě ENR $TYPE=8 Bílá Slabá Dráhy a budovy $TYPE=18 Šedá Střední Rezervováno N/A $TYPE=25 Světle Modrá Slabá Omezené a nebezpečné prostory $TYPE=26 Červená Slabá Zakázané prostory, uzavřené části AD* $TYPE=27 Zelená Slabá ILS,SID 24 $TYPE=28 Zelená Slabá ILS,SID 06 $TYPE=29 Zelená Slabá ILS,SID 30 $TYPE=30 Zelená Slabá ILS,SID 12 Terain 0 ft Tmavá Modrá - Podklad TMA Background Tmavá Zelená - Zvýraznění TMA Ostatní Šedá Střední CTA, TMA, MTMA Pro zobrazení ACC Syntaxe Barva RGB Barva Charakteristika Použití $TYPE= Slabá Omezené a dočasně omezené prostory $TYPE= Slabá Zakázané a nebezpečné prostory, $TYPE= Slabá Tratě LOW $TYPE= Slabá Tratě UP $TYPE= Slabá Hranice ČR $TYPE= Slabá Navigační zařízení Terain 0 ft Podklad FIR Background Zvýraznění FIR $TYPE= Slabá Hranice FIR

14 P NOV 14 Nové zobrazení ACC dle tabulky labelů (Odstavec 3.3 této směrnice) a zbarvení outlines dle tabulky výše: 2.5 Pro potřebu přepínání postupů provozních drah na LKPR a pro přepínání kompetencí byly vytvořeny barevné profily s následujícími funkcemi: ACC sektorizace - Tato možnost je rozepsána v ustanovení 2.6. ILS_30 Je zobrazen postup pro přiblížení ILS 30 a všech postupů SID v případě aktivní dráhy. ILS_24 Je zobrazen postup pro přiblížení ILS 24 a všech postupů SID v případě aktivní dráhy. ILS_06 Je zobrazen postup pro přiblížení ILS 06 a všech postupů SID v případě aktivní dráhy. ILS_12 Je zobrazen postup pro přiblížení ILS 12 a všech postupů SID v případě aktivní dráhy. Postupy pro APP nejsou ve zobrazení aplikovány, ale možnost byla ponechána. Je třeba přenahrát barevné schéma, které se od ACC liší. RB je tedy koncipován vyloženě jako oblastní přehledový radar dle ustanovení 1.1 tohoto dodatku. * Pomocí Outlines editoru bude zóna uzavření obtažena červeně, dle tabulky použití barev a nahrána do zobrazení LKAA_LOW po dobu platnosti AIP SUP. 2.6 V návaznosti na změnu 4, této směrnice platnou od 1 AUG 12, byl jako prioritní vytvořen podklad tmavého podkreslení FIR Praha obsahující dvě možnosti zobrazení po nahrání určité složky.out. - ACC_LOW_ALL zobrazí LOW ENR, NAV prostředky, Zakázané a omezené prostory a jednotlivé CTR - ACC_UP_ALL Je základní, zobrazí UP ENR, NAV prostředky, Zakázané a omezené prostory, Pozn: V případě zapnutí LKAA_UP je třeba brát na zřetel, že ačkoli jsou v nabídce zobrazení postupy pro jednotlivé RWY LKPR, CTR a TMA, nezobrazí se, protože nejsou obsahem složky pro LKAA_UP.

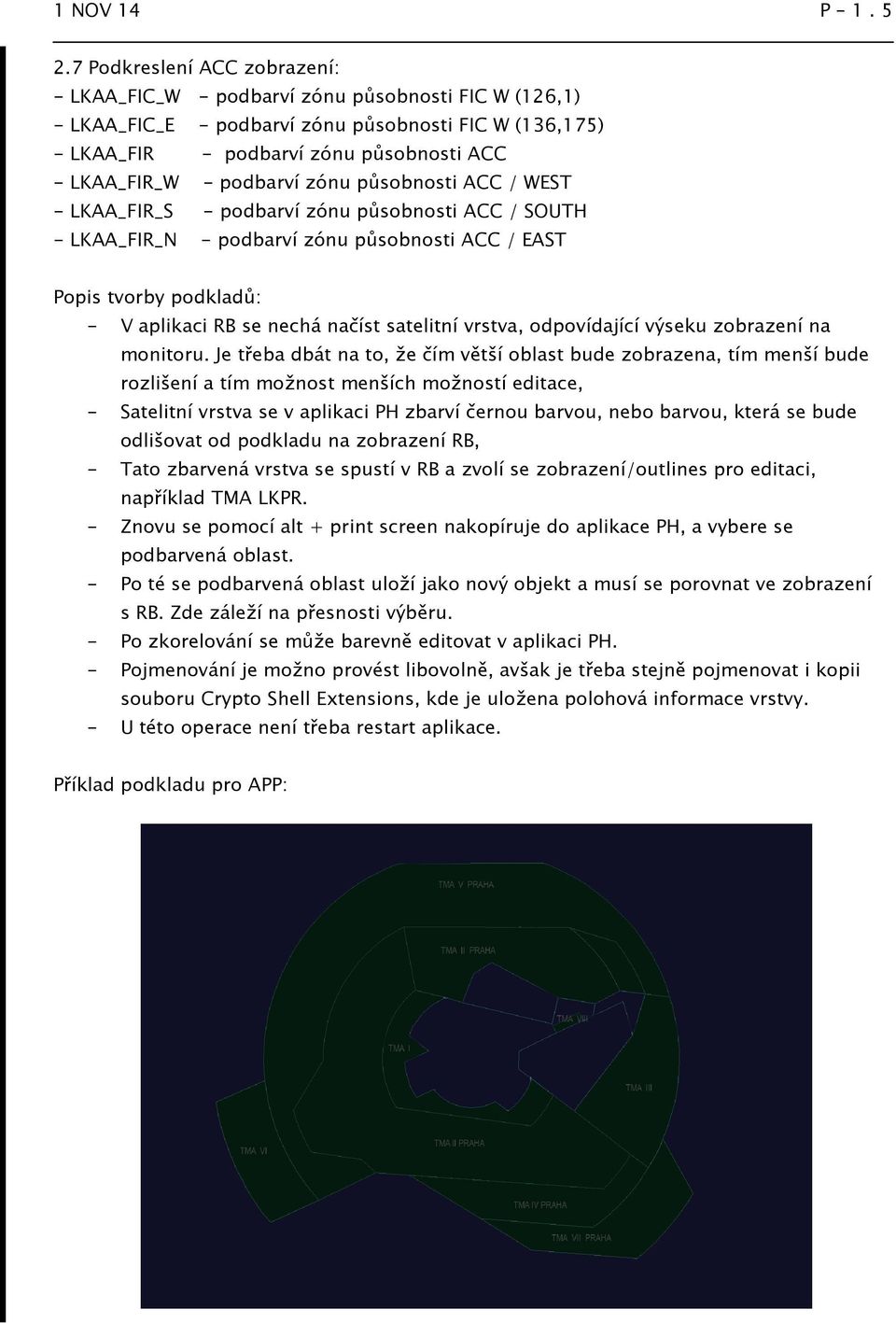

15 1 NOV 14 P Podkreslení ACC zobrazení: - LKAA_FIC_W - podbarví zónu působnosti FIC W (126,1) - LKAA_FIC_E - podbarví zónu působnosti FIC W (136,175) - LKAA_FIR - podbarví zónu působnosti ACC - LKAA_FIR_W - podbarví zónu působnosti ACC / WEST - LKAA_FIR_S - podbarví zónu působnosti ACC / SOUTH - LKAA_FIR_N - podbarví zónu působnosti ACC / EAST Popis tvorby podkladů: - V aplikaci RB se nechá načíst satelitní vrstva, odpovídající výseku zobrazení na monitoru. Je třeba dbát na to, že čím větší oblast bude zobrazena, tím menší bude rozlišení a tím možnost menších možností editace, - Satelitní vrstva se v aplikaci PH zbarví černou barvou, nebo barvou, která se bude odlišovat od podkladu na zobrazení RB, - Tato zbarvená vrstva se spustí v RB a zvolí se zobrazení/outlines pro editaci, například TMA LKPR. - Znovu se pomocí alt + print screen nakopíruje do aplikace PH, a vybere se podbarvená oblast. - Po té se podbarvená oblast uloží jako nový objekt a musí se porovnat ve zobrazení s RB. Zde záleží na přesnosti výběru. - Po zkorelování se může barevně editovat v aplikaci PH. - Pojmenování je možno provést libovolně, avšak je třeba stejně pojmenovat i kopii souboru Crypto Shell Extensions, kde je uložena polohová informace vrstvy. - U této operace není třeba restart aplikace. Příklad podkladu pro APP:

16 P JUN 15 A pro ACC zobrazení: 3.0 Nedekódované cíle: V případě že dojde u cíle k vysílání pouze S Módové informace jsou dva způsoby zobrazení: a/ Zobrazí se pouze v informačním panelu jako například RCH 717 nebo, b/ Je možné typ letadla podle S módové adresy dohledat na Webpage: KONEC -----
