1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební Katedra betonových a zděných konstrukcí SIMHYD 2.0 Simulace vývinu hydratačního tepla s vlivem teploty pomocí fuzzy logiky Manuál k programu Aneta Rainová 2012

2 Manuál k programu SIMHYD 2.0 A.1 Úvod k manuálu Program SIMHYD 2.0 je nová verze původního programu, který vznikl jako součást diplomové práce Simulace vývinu hydratačního tepla s vlivem teploty pomocí fuzzy logiky na katedře betonových a zděných konstrukcí. Program je rozdělen na dvě základní části. První část si klade za cíl určení průběhu teploty v konstrukci v raném stáří betonu v závislosti na teplotě prostředí, dále pak určení aktuálního kumulovaného tepla a rychlosti hydratace, a nakonec stupně hydratace a z toho odvozené pevnosti. Druhá část výpočtu je zaměřena na posouzení nebezpečí vzniku trhlin od délkové teplotní roztažnosti a smršťování od vysychání, a určení hloubky potencionální trhliny. Ve verzi SIMHYD 2.0 je nově zahrnut vliv přestupu tepla na hranici hydratujícího betonu. A.2 Předpoklady použití Program byl zpracován v prostředí Matlab, k jeho použití je tedy nutné mít nainstalovaný Matlab minimálně verze R2009a a vyšší, anebo výpočetní jádro Matlabu MCR. Pro spuštění zvolíme m-file s názvem HYDR_SIMULATOR (s příponou *.m). Tento kmenový soubor spustíme tlačítkem play v okně editoru Matlabu anebo zavoláním názvu souboru v příkazovém okně Matlabu (Obr. A.1 a A.2). Obr. A.1: Spuštění programu SIMHYD 2.0 v editoru Matlabu 1

3 Obr. A.2: Spuštění SIMHYD 2.0 v příkazovém okně Matlabu A.3 Zadání vstupních hodnot Po spuštění se otevře hlavní okno, kde můžeme volit vstupní parametry první části programu zaměřené na výpočet teplot (Obr. A.3). Všechny potřebné hodnoty zadáváme jako celé číslo, vyjma rozměrů konstrukce, dělení na konečné prvky a doby ošetřování. Obr. A.3: Hlavní okno aplikace 2

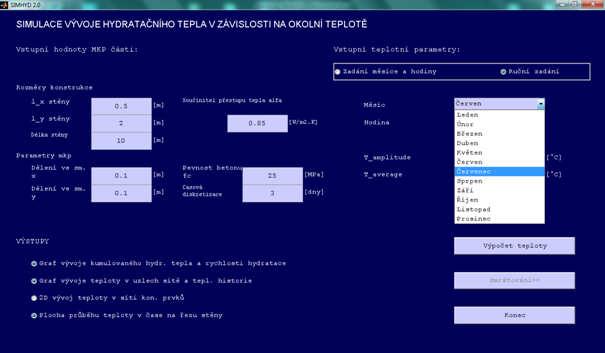

4 Vstupní hodnoty _ a _ jsou rozměry průřezu a délka stěny je třetí rozměr, tedy rozměr, ve kterém průřez smršťuje (Obr. A.4, vlevo). Obr. A.4: Vyšetřovaný řez a okrajové podmínky Pro zadání dělení ve směru a je nezbytné, aby rozměry průřezu byly dělitelné beze zbytku velikostí dělení. Pokud by bylo zadáno dělení tak, že by rozměr průřezu nebyl dělitelný velikostí dělení, objeví se v hlavním okně Matlabu chybové hlášení. Zároveň je třeba myslet na to, aby zvolené dělení bylo dostatečné, pokud bychom například zvolili dělení jen na dva nebo tři konečné prvky v jednom či obou směrech, nebude dělení dostatečné a výsledné hodnoty budou nepřesné a hrubé. Pokud bychom však naopak zvolili velké množství konečných prvků, výpočet by trval zbytečně dlouhou dobu. Dělení volíme rovněž s ohledem na to, v jakých místech a jak hustě potřebujeme znát teplotu. Hlavní vstupem ovlivňujícím výpočet průběhu teploty je zadaná teplota prostředí. Teplotu prostředí můžeme volit dvěma způsoby. Pokud je zaškrtnut checkbox Zadání měsíce a hodiny, můžeme v rozbalovací roletě vybírat z jednotlivých měsíců v roce (Obr. A.5), podle vybraného měsíce pak program volí amplitudu a střední hodnotu teploty, které byli zadány do programu podle dat Českého hydrometeorologického ústavu. 3

5 Obr. A.5: Volba teploty a roleta měsíců v roce Dále můžeme volit hodinu během dne, kdy začne beton tuhnout, tedy okamžik po uložení směsi. Hodina ve dni ovlivňuje, v které části sinusové funkce simulující kolísání teploty během dne a noci, program začne počítat. Pokud například zvolím období po poledni, můžeme očekávat, že program začne počítat v maximu sinusoidy, protože v tuto dobu je teplota během dne nejvyšší. Druhým možným způsobem zadání je přímé zadání amplitudy a střední hodnoty teploty do políček _ a _. Tento případ může rovněž simulovat kolísání denní teploty, ale také jakékoliv například laboratorní podmínky, a pokud zadáme amplitudu teploty nulovou, simulujeme konstantní teplotu prostředí. Jako další je důležité zvolit časovou diskretizaci, tedy velikost časového kroku. Minimální velikost je jeden den, dále je možné zadávat větší rozestupy v časovém kroku, avšak vždy tak, aby údaj byl celé číslo, tedy diskretizaci zadáváme s přesností na celé dny. Jelikož se pohybujeme v časovém horizontu 160hod, možné rozpětí zadání času je <0;160>, přičemž je třeba myslet na to, že pokud bychom zadali diskretizaci příliš velkou, například 30 hodin, výsledný graf nevystihne lokální maximum rychlosti hydratace a teploty na počátku doby tuhnutí, a výsledky by neodpovídaly realitě. Časovou diskretizaci tedy volíme s ohledem na potřeby vystihnout lokální maxima a s ohledem na časovou náročnost výpočtu, čím jemnější diskretizaci volíme, tím trvá výpočet déle. Na hlavní obrazovce můžeme rovněž měnit hodnotu pevnosti betonu, která dále ovlivňuje především výpočet nárůstu pevnosti betonu během zrání, a také volíme hodnotu 4

6 součinitele přestupu tepla na hranici, který má zásadní vliv na způsob unikání tepla z konstrukce. A.4 Výsledky Jako poslední je třeba před výpočtem zvolit požadované výsledky. Podle potřeb můžeme nechat vykreslit Graf vývoje kumulovaného hydratačního tepla a rychlosti hydratace, Graf vývoje teploty v uzlech sítě a teplotní historii, Plochu průběhu teploty v čase na řezu stěny a 2D vývoj teploty v síti konečných prvků (Obr. A.6 a A.7). Nezbývá než stisknout tlačítko Výpočet teploty, v průběhu výpočtu vidíme, jak se vykreslují postupně v každém časovém kroku zvolené výstupy. Pokud chceme program ukončit, stiskneme tlačítko Konec. Obr. A.6: Výstupy Kumulované hydratační teplo a rychlost hydratace, Vývoj teploty v uzlech sítě a teplotní historie a Plocha průběhu teploty v čase na řezu stěny Obr. A.7: Výstup 2D vývoj teploty v síti konečných prvků 5

7 Po proběhnutí výpočtu a vykreslení všech výsledků se prosvítí dosud neaktivní tlačítko Smršťování>>, po jeho stisknutí se otevře okno Smršťování (Obr. A.8 a A.9). Obr. A.8: Zpřístupnění tlačítka Smršťování >> Obr. A.9: Okno pro zadání parametrů funkce smršťování V okně Smršťování můžeme volit parametry funkce smršťování. Tato funkce je modelována pomocí modelu B3. Můžeme volit typ použitého cementu, způsob ošetřování konstrukce, typ průřezu, dobu ošetřování, množství vody a relativní vlhkost prostředí. Na základě těchto vstupů se vypočte hodnota smršťování, která je po průřezu konstantní, a z ní se odvodí velikost napětí od smršťování. Důležité je zadání doby ošetřování průřezu. Model B3 uvažuje, že pokud je průřez ošetřován, nedochází ke vzniku žádného smršťování, pokud tedy zadáme dobu ošetřování 160hod, celkové chování systému bude závislé pouze na délkové teplotní 6

8 roztažnosti, zároveň však není možné zadat dobu o hodnotě 0, doporučuje se tedy zadat malou zanedbatelnou dobu ošetřování. Pokud je zaškrtnut checkbox Graf smršťování, dojde po dokončení výpočtu k zobrazení grafu porovnávajícího vzniklá napětí s pevnostmi v tahu a v tlaku (Obr. A.10) a k aktivování tlačítka Trhliny (Obr. A.11). Obr. A.10: Výstup Graf smršťování Po jeho stisknutí se vykreslí graf předpokládaného vzniku trhlin (Obr. A.12), graf se obnovuje s pauzou 2 vteřiny, každý nový stav v grafu znamená situaci v dalším kroku časové diskretizace. Pokud si přejeme práci ukončit, stiskneme tlačítko Konec. Obr. A.11: Zpřístupnění volby Trhliny 7

9 Obr. A.12: Výstup po stisknutí tlačítka Trhliny 8
