Definice řezu a průřezu
|
|
- Zbyněk Macháček
- před 9 lety
- Počet zobrazení:
Transkript

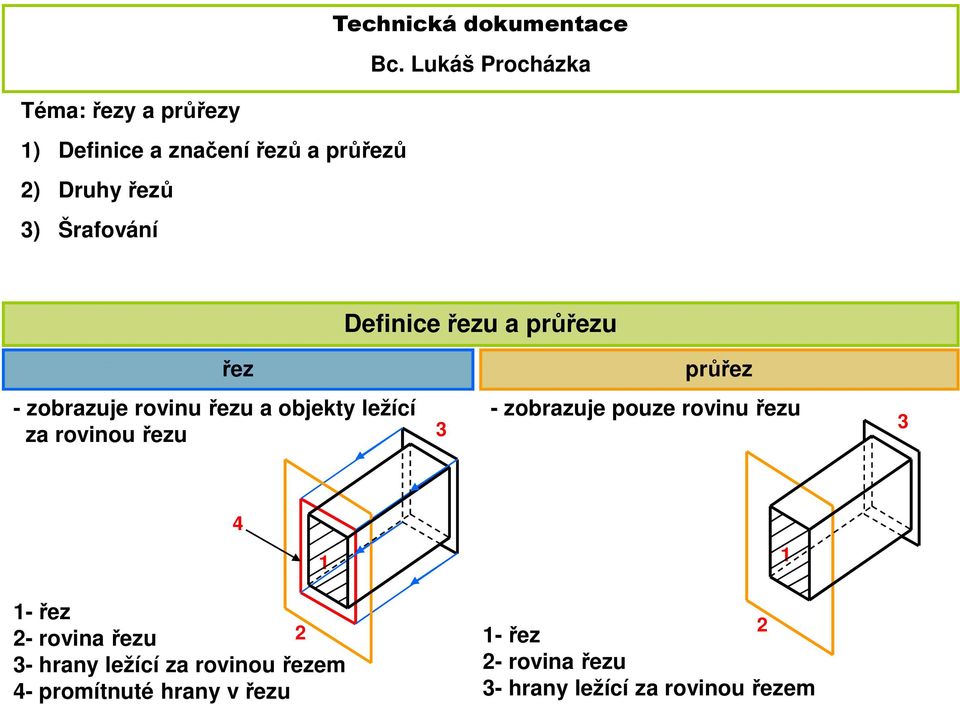

1 Technická dokumentace Bc. Lukáš Procházka Téma: řezy a průřezy 1) Definice a značení řezů a průřezů 2) Druhy řezů 3) Šrafování Definice řezu a průřezu řez průřez - zobrazuje rovinu řezu a objekty ležící za rovinou řezu 3 - zobrazuje pouze rovinu řezu řez 2- rovina řezu 2 3- hrany ležící za rovinou řezem 4- promítnuté hrany v řezu 2 1-řez 2- rovina řezu 3- hrany ležící za rovinou řezem
2 Druhy řezů řez počet rovin řezu poloha roviny řezu jednoduché složené lomené vodorovný lomený poloviční 1 rovina řezu více rovin řezu úhel > 90 svislý stupňovitý šikmý částečný Označování řezů a průřezů -řezy a průřezy se označují vzestupně písmeny velké abecedy (A, B, C, D, ) řez průřez - šipky označují směr řezu - šipky se nekreslí? Co zobrazuje řez, jak se značí?
3 - průřez = pouze rovina řezu Postup vytváření průřezů Pravidla pro vytváření průřezů - při vytvoření průřezu v rovině řezu nesmí dojít k rozdělení tělesa na více částí (viz. př.) - v případě této situace nesmí být průřez aplikován, těleso musí být zobrazeno v řezu
4 Vysuté průřezy - obraz průřezu je umístěn pod, nebo nad rovinou řezu - se základním obrazem je spojen čerchovanou čarou - stačí označit rovinu řezu a směr sklopení? Co zobrazují vysuté průřezy, jak se značí?
5 Postup vytváření řezů -řez = rovina řezu + objekty ležící za rovinou řezu - za splnění určitých podmínek se nemusí řez označovat neoznačený řez - podmínky: rovina řezu je zřejmá (např. řez leží v rovině souměrnosti) obraz je umístěn dle pravidel promítání - neoznačuje se ani, řez ani rovina řezu Neoznačený řez rovina řezu
6 Částečný řez - užívá se v případech, kdy je potřeba zobrazit pouze lokální část v řezu - v normálním pohledu by část nebyla viditelná, avšak není vhodné užít řez na celý pohled - k ohraničení částečného (místního) řezu se užívá tenká nepravidelná čára - místo přechodu mezi řezem a pohledem nesmí být hrana zobrazení díry místo přechodu = HRANA
7 Lomený řez - lomený řez se užívá v případech, kdy by bylo nutné k zobrazení tělesa použít více řezů - vytvořením lomeného řezu se počet řezů v pohledu je možné snížit na 1 řez - místa, kde se mění řezná rovina (místo zlomu) se kreslí souvislou tlustou čarou - lomený řez tvoří 2 a více řezných rovin? Co je to lomený řez, kde se používá?
8 Lomený řez? Co je to lomený řez, kde se používá?
9 Poloviční řez - používá se u rotačních součástí se složitou vnitřní dutinou - respektive tam, kde je nutné zobrazit vnější konturu i vnitřní dutinu - pohled rotačního tělesa se rozdělí na 2 poloviny (pohled + řez) -část pohledu v řezu se kreslí vždy dolu (pod osu rotace) polovina v pohledu polovina v řezu? Co je to poloviční řez, kde se používá?
10 Podélný řez - řez, kdy rovina řezu prochází podélnou osou objektu - v podélném řezu se nezobrazují: součásti vyrobené z tyčí (šrouby, kolíky, pera, ) kolík pera části vyrobené z pásů a plechů (žebra, výztuhy, ) žebro Příčný řez - řez, kdy rovina řezu prochází kolmo na podélnou osu objektu A příčný řez podélný řez B B A - A B - B
11 Šrafování - plocha v řezu se šrafuje dle materiálu součásti - šrafy se kreslí tenkou čarou - souvislou, čerchovanou, atd. - hustota šrafování se odvíjí od velikosti šrafované plochy: - pro všeobecné šrafování se užívá vzoru (shodný pro kovy): šrafovací vzory pro běžné materiály kov plast, pryž beton sklo kapalina - norma připouští i použití jiných vzorů, odstínů šedi, či barev NEPOUŽÍVÁ SE - všechny nedefinované šrafy je nutno opatřit legendou, či odkazem na normu i původně se pro šrafování používalo barev odlišující jednotlivé materiály: kov beton plast cihla
12 - tenké plochy v řezu (do 2 mm) se nešrafují Šrafování tenkých ploch - vyčerní se celá plocha - u stýkajících tenkých součástí se nechává mezera mezera (min 0,7 mm) - mezera je minimálně 0,7 mm Šrafování sestav - stýkající se součásti v sestavě se šrafují odlišně - odlišení: hustota šrafování úhel sklonu šrafování součást 1 součást 3 součást 2 - součást 3 je tenčí než 2 mm (viz. předchozí)
