Kreslení obrazů součástí Zobrazování geometrických těles. Zobrazení kvádru
|
|
|
- Milan Vaněk
- před 8 lety
- Počet zobrazení:
Transkript
1
2 Kreslení obrazů součástí Zobrazování geometrických těles Zobrazení kvádru
3 Kreslení obrazů součástí Zobrazování geometrických těles Zobrazení jehlanu s čtvercovou podstavou

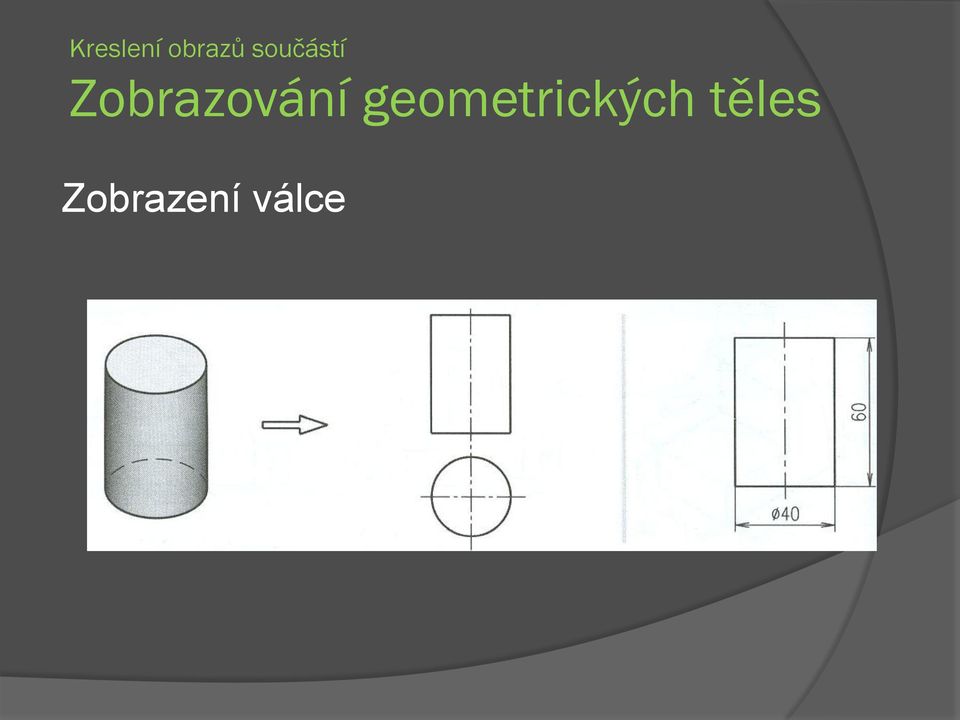

4 Kreslení obrazů součástí Zobrazování geometrických těles Zobrazení válce

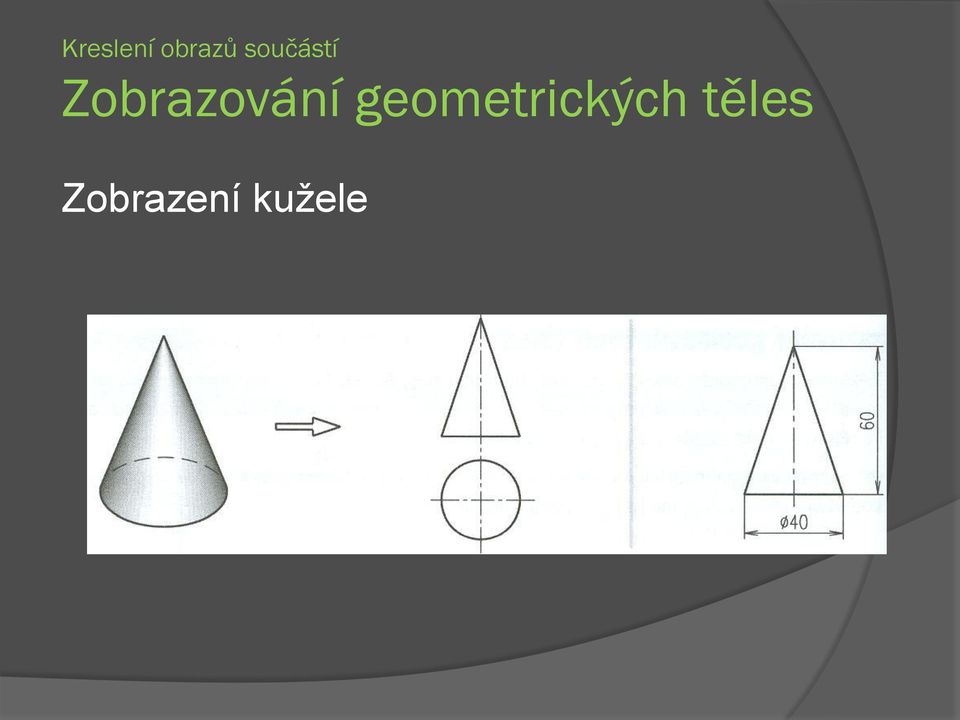

5 Kreslení obrazů součástí Zobrazování geometrických těles Zobrazení kužele

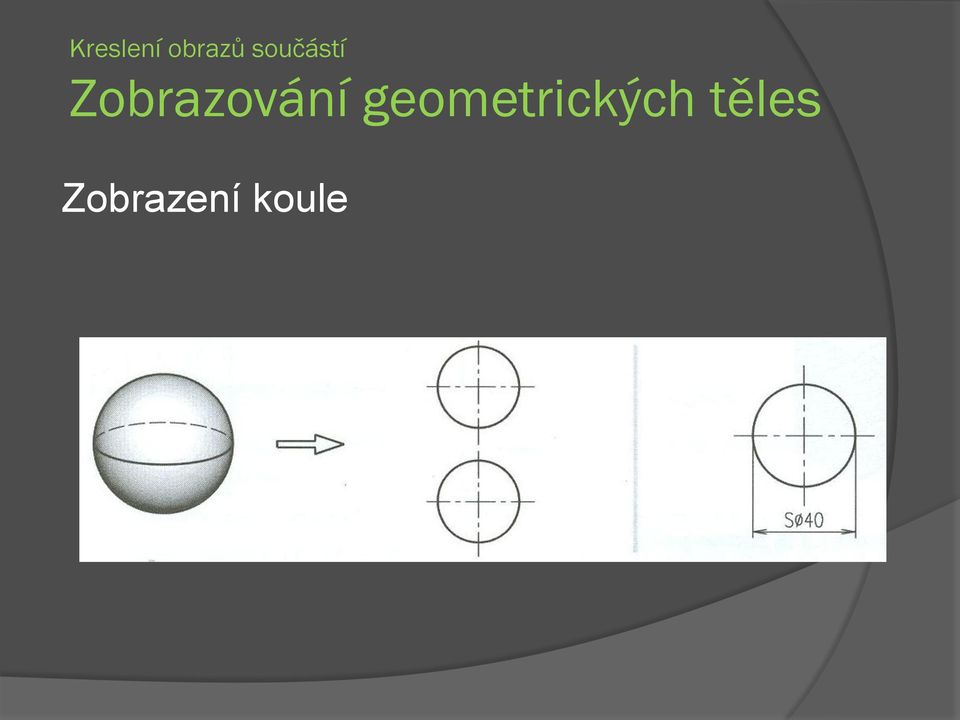

6 Kreslení obrazů součástí Zobrazování geometrických těles Zobrazení koule
7 Kreslení obrazů součástí Zobrazování geometrických těles Zobrazení anuloidu

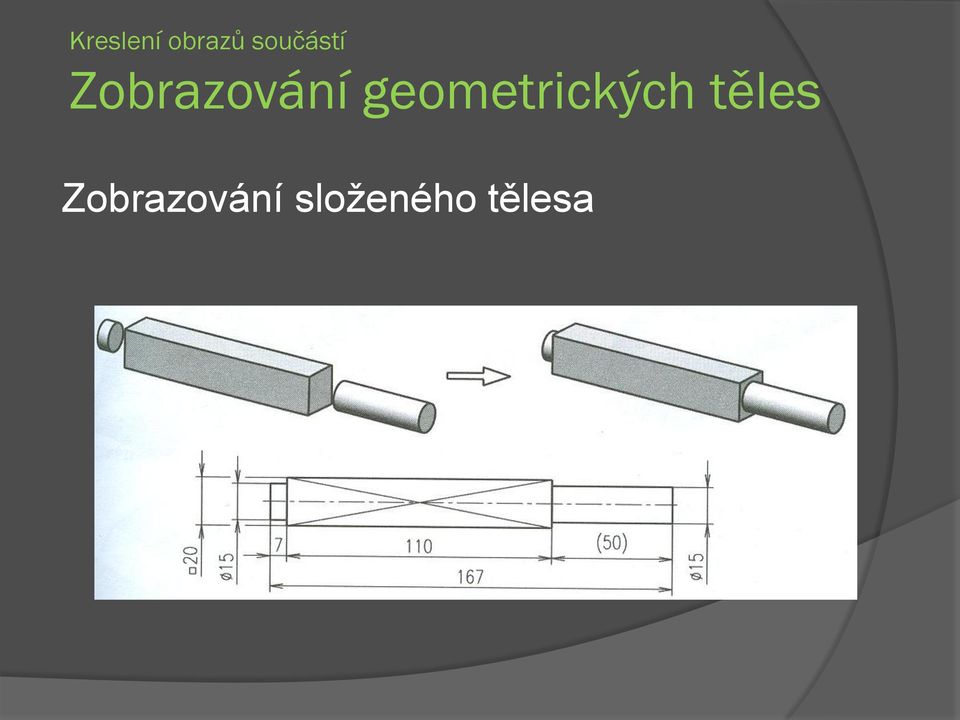

8 Kreslení obrazů součástí Zobrazování geometrických těles Zobrazování složeného tělesa
9 Kreslení obrazů součástí Zobrazování geometrických těles Vznik tvaru rotační strojírenské součásti
10 Kreslení obrazů součástí Pohledy Slouží k detailnímu popisu složité tvarové součásti. Pohledy, jejichž umístění neodpovídá příslušné metodě pravoúhlého promítání, se musí označit. Označují se ve výchozím obraze šipkou s písmenem nad odvozeným obrazem shodným písmenem, popřípadě doplněným značkou pootočení nebo rozvinutí nebo měřítkem. Doporučená velikost písmene pro označení je h = 7 mm

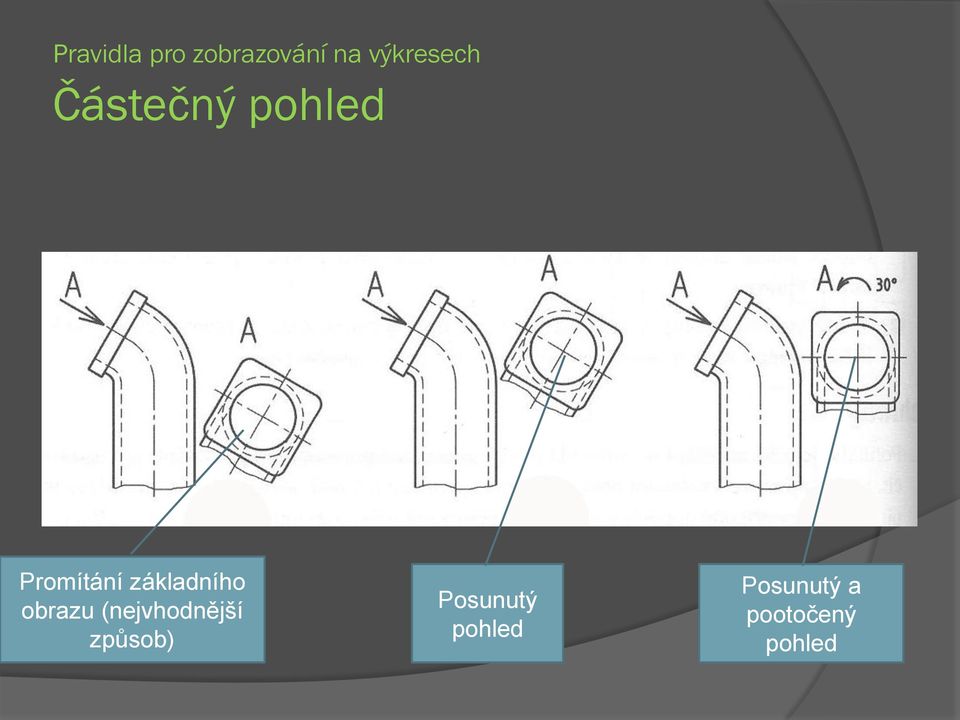

11 Pravidla pro zobrazování na výkresech Částečný pohled Promítání základního obrazu (nejvhodnější způsob) Posunutý pohled Posunutý a pootočený pohled
12 Pravidla pro zobrazování na výkresech Místní pohled
13 Pravidla pro zobrazování na výkresech Rozvinutý pohled
14 Pravidla pro zobrazování na výkresech Shodný pohled
15 Pravidla pro zobrazování na výkresech Řezy a průřezy Při správném použití zvyšují názornost obrazu. Usnadňují kótování vnitřních dutin součástí (proto je často využíván zejména u součástí obsahující vnitřní dutiny a díry). Ušetří kreslení dalších průmětů. Řezy a průřezy jsou obrazy předmětu rozříznutého myšlenou rovinou. Materiál v řezu součásti se vyznačuje šrafováním!!! (dle použitého materiálu!!!) Princip řezu
16 Pravidla pro zobrazování na výkresech Rozdíl mezi řezem a průřezem

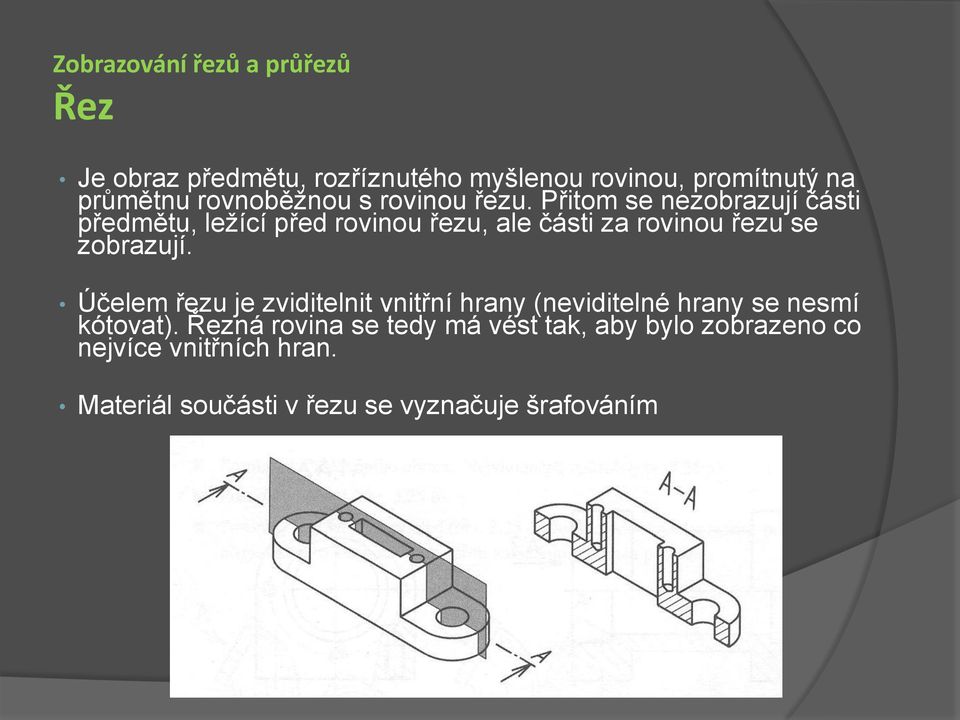

17 Zobrazování řezů a průřezů Řez Je obraz předmětu, rozříznutého myšlenou rovinou, promítnutý na průmětnu rovnoběžnou s rovinou řezu. Přitom se nezobrazují části předmětu, ležící před rovinou řezu, ale části za rovinou řezu se zobrazují. Účelem řezu je zviditelnit vnitřní hrany (neviditelné hrany se nesmí kótovat). Řezná rovina se tedy má vést tak, aby bylo zobrazeno co nejvíce vnitřních hran. Materiál součásti v řezu se vyznačuje šrafováním
18 Zobrazování řezů a průřezů Označení plochy řezu Tato myšlená rovina se označuje v obraze TLUSTOU ČERCHOVANOU ČAROU. Přímo řeznou rovinu lze kreslit v její délce TENKOU ČERCHOVANOU ČAROU. 2-3 mm Výška písmene 7 mm

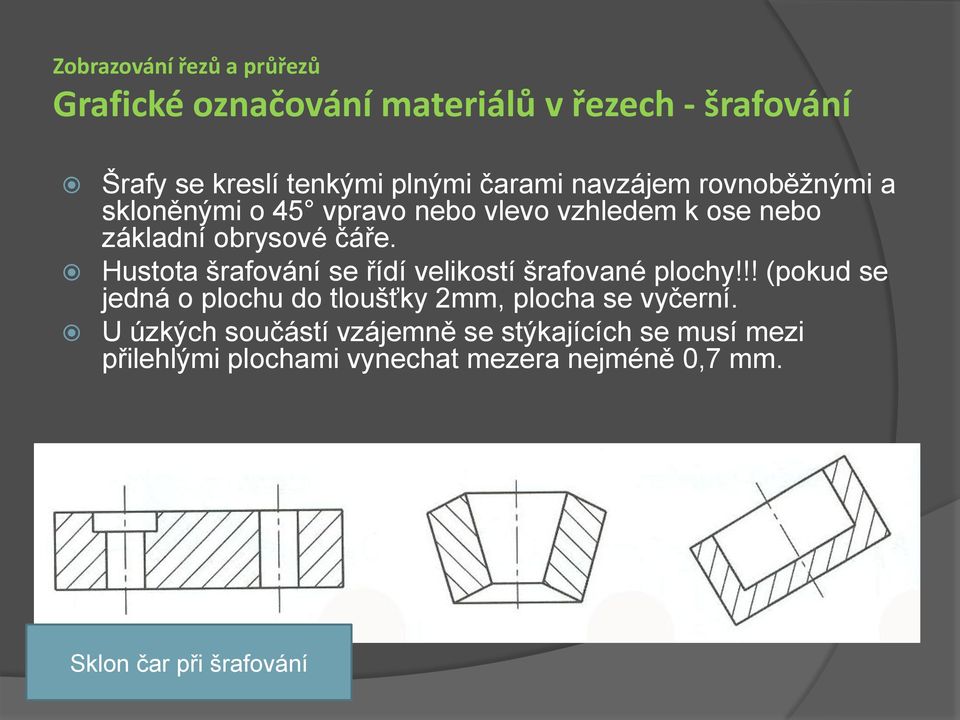

19 Zobrazování řezů a průřezů Grafické označování materiálů v řezech - šrafování Šrafy se kreslí tenkými plnými čarami navzájem rovnoběžnými a skloněnými o 45 vpravo nebo vlevo vzhledem k ose nebo základní obrysové čáře. Hustota šrafování se řídí velikostí šrafované plochy!!! (pokud se jedná o plochu do tloušťky 2mm, plocha se vyčerní. U úzkých součástí vzájemně se stýkajících se musí mezi přilehlými plochami vynechat mezera nejméně 0,7 mm. Sklon čar při šrafování

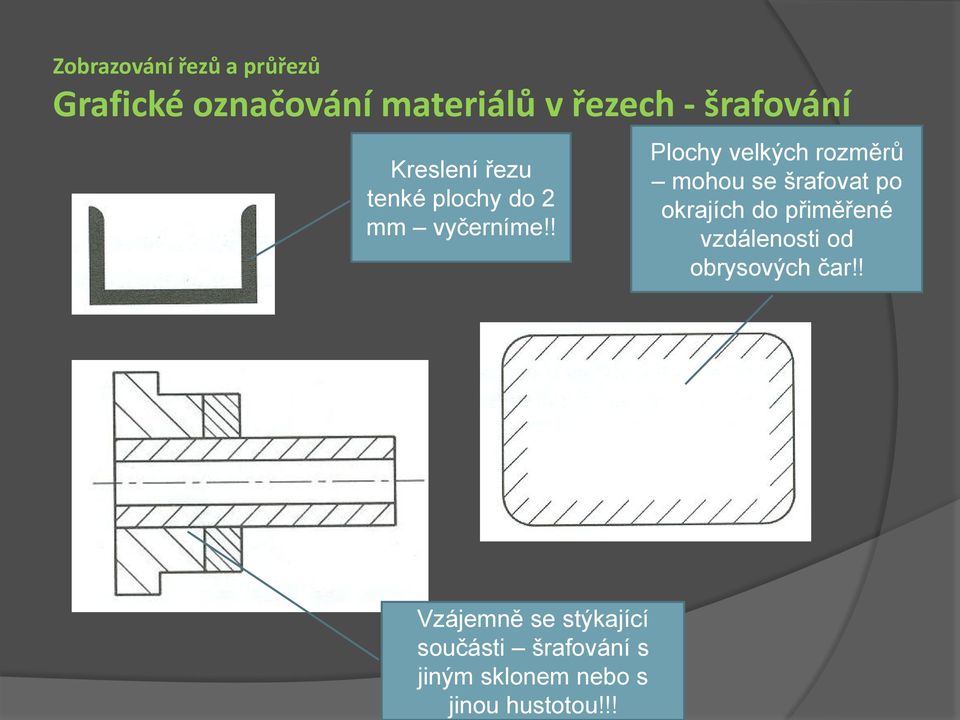

20 Vzájemně se stýkající součásti šrafování s jiným sklonem nebo s jinou hustotou!!! Zobrazování řezů a průřezů Grafické označování materiálů v řezech - šrafování Kreslení řezu tenké plochy do 2 mm vyčerníme!! Plochy velkých rozměrů mohou se šrafovat po okrajích do přiměřené vzdálenosti od obrysových čar!!
21 Zobrazování řezů a průřezů Grafické označování materiálů v řezech - materiál
22 Zobrazování řezů a průřezů Příčný a podélný řez
23 Zobrazování řezů a průřezů Šikmý řez Označení pootočení řezu
24 Zobrazování řezů a průřezů Lomený řez
25 Zobrazování řezů a průřezů Stupňovitý řez (řez více rovinami)
26 Zobrazování řezů a průřezů Částečný řez (místní řez)
27 Zobrazování řezů a průřezů Poloviční řez
28 Zobrazování řezů a průřezů Rozvinutý řez
29 Zobrazování řezů a průřezů Průřez Je obraz předmětu, rozříznutého myšlenou rovinou, promítnutý na průmětnu rovnoběžnou s rovinou průřezu. Přitom se nezobrazují části předmětu, ležící před rovinou ani za rovinou řezu. Materiál součásti v průřezu se vyznačuje šrafováním, Průřezu se nesmí používat v případě, že by se obraz rozpadl na 2 nebo více částí. Pro označování ploch průřezů a obrazů průřezů platí stejná pravidla jako pro řezy.
30 Zobrazování řezů a průřezů Průřez sdružený, vynesený
31 Zobrazování řezů a průřezů Průřez pootočený, vynesený
32 Zobrazování řezů a průřezů Sled průřezů
33 Zobrazování řezů a průřezů Sled průřezů jako vysunuté průřezy
34 Zjednodušení zobrazování Tvarové podobnosti - detail
35 Zjednodušení zobrazování Přerušení obrazu
36 Zjednodušení zobrazování Souměrné předměty
37 Zjednodušení zobrazování Opakující se shodné prvky
38 Pravidla pro zobrazování na výkresech Kreslení průniků Přesné průniky pokud jsou nutné z hlediska funkce a technologie výroby (např. svařováné nádoby z plechů) se vytvoří metodami, které jsou dány pravidly kreslení deskriptivní geometrie. Zřetelné hrany průniků a přechodů se většinou kreslí zjednodušeně. Skutečný obraz průniku se může nahradit kruhovým obloukem nebo přímkou, které přibližně odpovídají obrazu skutečného průniku. Kreslí se tlustou plnou čarou.
39 Pravidla pro zobrazování na výkresech Kreslení průniků Nezřetelné (zaoblené) hrany průniků a přechodů se znázorňují tenkou plnou čarou nedotaženou k obrysu nebo se nekreslí vůbec!!!
40 Děkuji za pozornost
