Řezy a průřezy. Obr. 1. Vznik řezu: a) nárys, b) řez v bokorysu, c) znázornění řezné rovin

Transkript

1 Řezy a průřezy Řez je zobrazení předmětu rozříznutého myšlenou rovinou nebo několika rovinami či zakřivenou plochou. Zobrazují se pouze ty části, které leží v rovině řezu a za rovinou řezu. Obr. 1. Vznik řezu: a) nárys, b) řez v bokorysu, c) znázornění řezné rovin

2 Obr. 2. Vznik řezu

3 Řez se má vždy vést nejužším místem a materiál součástí v řezu se vyznačuje šrafováním. Pro kreslení součástí v řezu platí následující zásady: je-li poloha roviny řezu zřejmá a je-li obraz řezu umístěn podle pravidel promítání, nemusí se rovina řezu ani obraz řezu označovat - není-li poloha roviny řezu zřejmá nebo je-li v obraze více rovin řezu, pak se musí označit rovina řezu i obraz řezu Obr. 3. Řez a průřez

4 - myšlená plocha řezu se v obraze vyznačuje tenkou čerchovanou čarou v celém průběhu, první a poslední čárka jsou kresleny tlustě. Je-li průběh roviny řezu jednoznačný, lze kreslit jen první a poslední čárku Obr. 4. Znázornění průběhu řezu - myšlená plocha řezu a obraz řezu se označují shodnými písmeny velké abecedy. - velikost písmen pro označení řezu se volí alespoň o stupeň větší, než je velikost písma kót a ostatního popisu - označení plochy řezu se umísťuje k tlustým čárkám na obou koncích, písmena se vždy umísťují svisle vně šipek označujících směr sklopení řezu - obraz řezu se označí stejnými písmeny umístěnými v blízkosti řezu a spojených spojovníkem (např. A-A) Druhy řezů: - příčný řez rovina řezu prochází kolmo na podélnou osu předmětu - podélný řez rovina řezu prochází podélnou osou předmětu

5 - poloviční řez kreslí se u stejnoměrných součástí tak, že jedna polovina se zobrazí v řezu a druhá v pohledu Obr. 5. Poloviční řez Obr. 6. Poloviční řez

6 - lomený řez vznikne tehdy, tvoří-li myšlenou plochu řezu dvě různoběžné roviny svírající úhel větší než 90.Na vyznačené rovině plochy řezu se kreslí tlustou čarou i části čerchovaných čar v místech zlomu. - zalomený řez - rovina řezu je pravoúhle dvakrát nebo několikrát zalomená Obr. 7. Zalomený řez Obr. 8. Zalomený řez

7 - místní řez v obraze se ohraničí tenkou nepravidelnou čarou od ruky a vyšrafuje se. Obr. 9. Místní řez - rozvinutý řez užívá se u zakřivených součástí tak, aby vznikl nezkreslený obraz. Označení obrazu řezu se doplní příslušnou značkou. Obr. 10. Rozvinutý řez

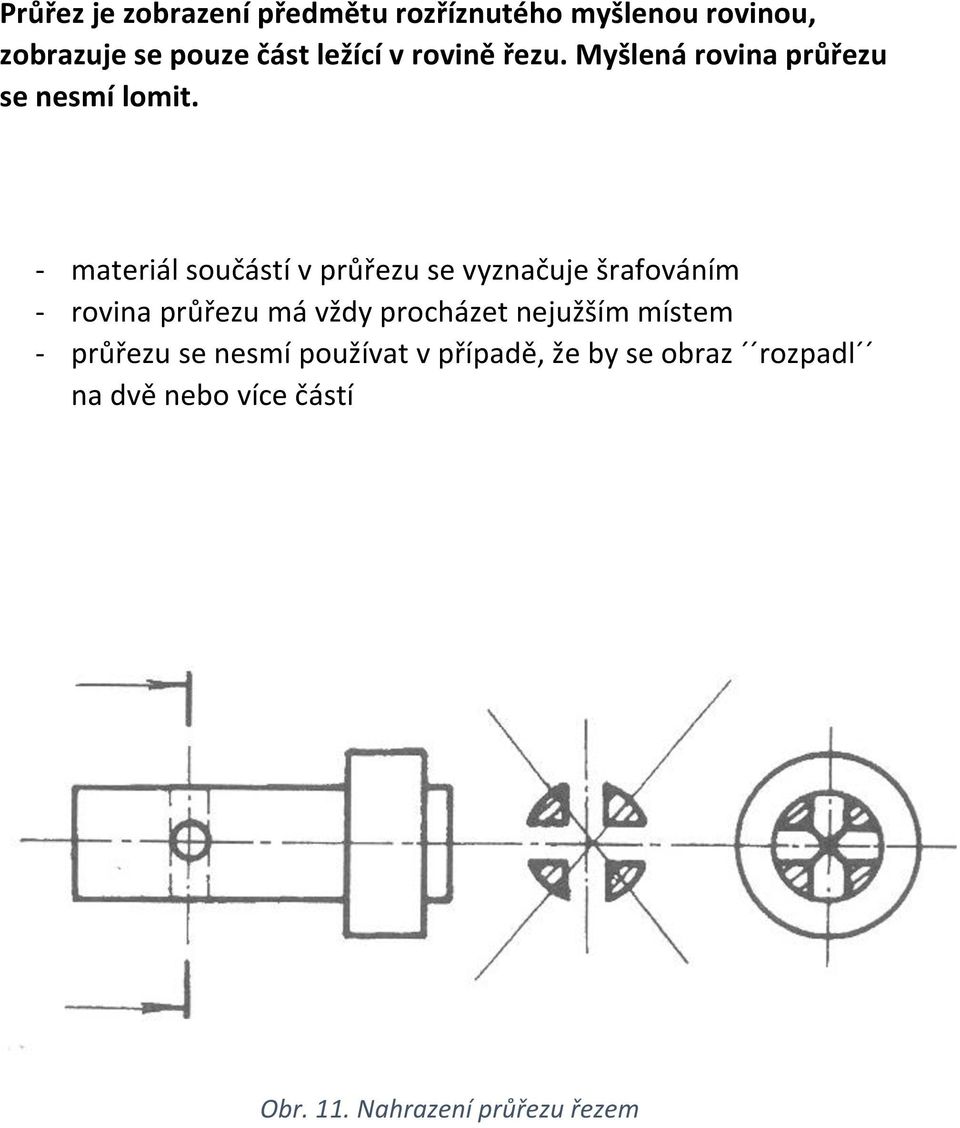

8 Průřez je zobrazení předmětu rozříznutého myšlenou rovinou, zobrazuje se pouze část ležící v rovině řezu. Myšlená rovina průřezu se nesmí lomit. - materiál součástí v průřezu se vyznačuje šrafováním - rovina průřezu má vždy procházet nejužším místem - průřezu se nesmí používat v případě, že by se obraz rozpadl na dvě nebo více částí Obr. 11. Nahrazení průřezu řezem

9 Druhy průřezů: - sdružený vynesený průřez kreslí se dle obrázku Obr. 12. Sdružený vynesený průřez - pootočený vynesený průřez kreslí se jako samostatný pohled pootočený do hlavní průmětny, označí se příslušnou značkou a dovoluje se uvést i úhel pootočení Obr. 13. Pootočený vynesený průřez

10 - pootočený průřez vkreslený tenkou čarou používá se pro jednoznačné zakreslení průběhu průřezu součástí s proměnným průřezem tak, že se slabou čarou vkreslí do obrysu součásti příslušný místní průřez. Sklopený průřez ani myšlená rovina se neoznačují. Obr. 14. Vkreslený průřez Technické kreslení umožňuje zobrazování tzv. sledem průřezů Obr. 15. Zobrazení sledem průřezů

11 Základní zásady pro šrafování - ke šrafování se užívá rovnoběžných tenkých souvislých čar skloněných pod úhlem 45 vpravo nebo vlevo - hustota šrafování se řídí velikostí šrafované plochy - plochy velkých rozměrů se mohou šrafovat jen po okrajích do přiměřené vzdálenosti od obrysových čar Obr. 12. Užití šrafovacích čar Obr. 13. Šrafování ploch velkých rozměrů

12 - jsou-li v řezu zobrazeny součásti vzájemně se stýkající, šrafuje se každá z nich šrafami s jiným sklonem, popř. s jinou hustotou Obr. 14. Šrafování stýkajících se ploch - úzko plochy (2 mm a méně) zobrazené v řezu se vyčerní Obr. 15. Vyznačení úzkých ploch v řezu

13 - jsou-li vřezu zobrazeny úzké součásti vzájemně se dotýkající, jejichž plochy jsou vyčerněny, musí se mezi přilehlými plochami vynechat mezera min. 0,7 mm Obr. 16. Zobrazení vzájemně se dotýkajících úzkých ploch - je-li plocha řezu jednou součástí tvořena dvěma rovnoběžnými rovinami, užije se pro obě plochy shodné šrafování, avšak s přesazenými šrafami - je-li třeba graficky rozlišit plochy v řezech podle druhu materiálu, použije se grafického značení jiným druhem čar

14 Otázky k opakování: 1. Definuj pojem řez a uveď zásady jeho použití 2. Specifikuj zásady využívaných při šrafování součástí 3. Na jednotlivých případech popište využití částečného, místního a rozvinutého řezu 4. Uveď druhy průřezů Použitá literatura Technické kreslení a deskriptivní geometrie, J. Švercl, Scientia 2003 Technické kreslení, Z. Holoubek, J. Leinveber, J. Švercl, Nakladatelství technické literatury, Praha 1982 Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je Ing. Iveta Konvičná Dostupné z Metodického portálu ISSN , financovaného z ESF a státního rozpočtu ČR. Provozuje Národní ústav pro vzdělávání, školské poradenské zařízení a zařízení pro další vzdělávání pedagogických pracovníků (NÚV).
