8/ VÝKRESY A ROZMĚRY DRÁŽKOVÝCH HŘÍDELŮ A NÁBOJŮ

Transkript

1 STRJNICKÁ PŘÍRUČKA část 8, díl 3, kapitola 6.14, str. 1 8/ VÝKRESY A RZMĚRY DRÁŽKVÝCH HŘÍDELŮ A NÁBJŮ Rýhování na hřídeli se zobrazuje tlustými souvislými čarami, postačí jen jejich naznačení, viz obrázek zobrazení a označení podélného rýhování na hřídeli. V označení se udává jmenovitá rozteč rýhování, doporučené rozteče v závislosti na průměru rýhovaného hřídele jsou uvedeny v tabulce doporučených roztečí rýhování. PZNÁMKA Toto rýhování obvykle slouží ke spojení rýhovaného hřídele s hladkým nábojem pro přenos malých točivých momentů, například u hraček, přístrojů apod. Rýhovaný hřídel se do náboje z měkčího materiálu (např. z plastu) nalisuje (natlačí) úměrnou silou, čímž se v hladké díře náboje vytvoří protidrážky. Zobrazování drážkování a rýhování Rýhování

2 část 8, díl 3, kapitola 6.14, str. 2 STRJNICKÁ PŘÍRUČKA brázek zobrazení a oznaãení podélného r hování na hfiídeli T Tabulka doporuãen ch rozteãí r hování Rozmûry v milimetrech PrÛmûr D R hování pro v echny materiály ífika b pfies do pfies do Rozteã t 8 0,5 0,5 0,5 0, ,5 0,6 0,6 0, ,6 0,8 0,8 0,8

3 STRJNICKÁ PŘÍRUČKA část 8, díl 3, kapitola 6.14, str. 3 Tabulka doporuãen ch rozteãí r hování (pokraãování) T ,6 0,8 1,0 1, ,8 0,8 1,0 1, ,0 1,0 1,0 1,2 PZNÁMKA Na výkresu zakótovaný průměr D se rýhováním zvětší asi o hodnotu 0,5 t. Drážkování (jemné, rovnoboké i evolventní) se znázorňuje na technických výkresech obvykle normou stanoveným způsobem, lze je zobrazit také zcela obecně zjednodušeně. Zjednodušený způsob drážkování provedeného na hřídeli je na obrázku zobrazení drážkování na hřídeli. Drážkování se zobrazuje v průmětu do roviny rovnoběžné s osou drážkového hřídele nebo náboje tak, že se znázorní zuby (pera) pouze tvořícími čarami hlavových ploch zubů (per) a patních ploch drážek (viz obrázek zobrazení drážkování v náboji), a to tlustými souvislými čarami. Patní průměr se na hřídeli zobrazuje tenkými souvislými čarami, výběh po nástroji se kreslí za čistou funkční délkou drážkování jako oblouk kružnice. Drážkování Hřídel s podélným drážkováním lze podle potřeby zobrazit pouze v pohledu (viz horní polovina zobrazení na obrázku zjednodušeného zobrazení drážkování na hřídeli), nebo v řezu (viz dolní polovina zobrazení na obrázku zjednodušeného zobrazení drážkování na hřídeli), případně lze zobrazit polovinu v řezu a polovinu v pohledu. Na výkresech sestavení se zobrazuje drážkovaný hřídel obvykle zjednodušeně v pohledu, náboj v řezu, viz obrázek zjednodušeného zobrazení drážkového hřídele v sestavení s posuvným nábojem.

4 část 8, díl 3, kapitola 6.14, str. 4 STRJNICKÁ PŘÍRUČKA V příčném řezu, průřezu nebo pohledu se obvykle vykreslí jeden zub (pero) a dvě přilehlé drážky, hlavová plocha se dále zobrazí jen částí kružnice kreslenou tlustou souvislou čarou, patní průměr se dokončí částí kružnice kreslenou tenkou souvislou čarou. Pro zobrazení pohledu ve směru osy platí stejné pravidlo (kromě šrafování). PZNÁMKA Uvedeného pravidla se obvykle užívá, je-li na hřídeli šest a vice drážek, u hřídelů se čtyřmi drážkami se vykreslí všechny čtyři zuby (pera). brázek zjednodu eného zobrazení dráïkování na hfiídeli Drážkování ve válcové díře náboje se zobrazuje obvykle v řezu (v pohledu není drážkování vidět); v podélném řezu se vyznačí oba válce (patní a hlavový) souvislými tlustými čarami. Pro příčný řez, průřez a pohled ve směru osy platí pravidla obdobná, jako pro příčný řez, průřez a pohled u hřídele (viz obrázek zjednodušeného zobrazení drážkování v náboji).

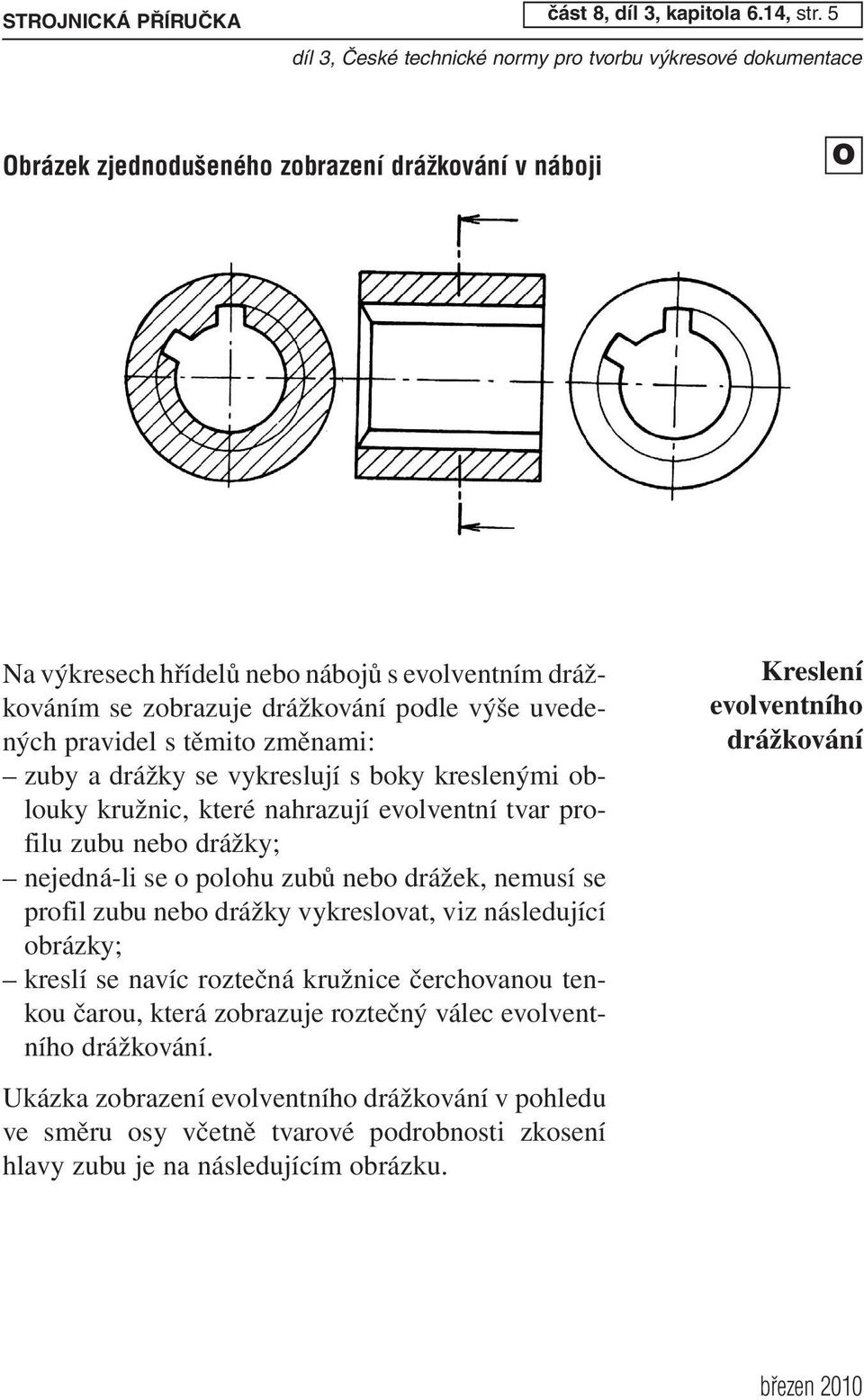

5 STRJNICKÁ PŘÍRUČKA část 8, díl 3, kapitola 6.14, str. 5 brázek zjednodu eného zobrazení dráïkování v náboji Na výkresech hřídelů nebo nábojů s evolventním drážkováním se zobrazuje drážkování podle výše uvedených pravidel s těmito změnami: zuby a drážky se vykreslují s boky kreslenými oblouky kružnic, které nahrazují evolventní tvar profilu zubu nebo drážky; nejedná-li se o polohu zubů nebo drážek, nemusí se profil zubu nebo drážky vykreslovat, viz následující obrázky; kreslí se navíc roztečná kružnice čerchovanou tenkou čarou, která zobrazuje roztečný válec evolventního drážkování. Ukázka zobrazení evolventního drážkování v pohledu ve směru osy včetně tvarové podrobnosti zkosení hlavy zubu je na následujícím obrázku. Kreslení evolventního drážkování

6 část 8, díl 3, kapitola 6.14, str. 6 STRJNICKÁ PŘÍRUČKA brázek hfiídele s evolventním dráïkováním (pohled ve smûru osy) brázek kreslení hfiídele s evolventním dráïkováním podle IS 6413 brázek kreslení náboje s evolventním dráïkováním podle IS 6413

7 STRJNICKÁ PŘÍRUČKA část 8, díl 3, kapitola 6.14, str. 7 brázek zjednodu eného zobrazení dráïkového hfiídele v sestavení s posuvn m nábojem brázek úplného zobrazení dráïkového hfiídele v sestavení s posuvn m nábojem

8 část 8, díl 3, kapitola 6.14, str. 8 STRJNICKÁ PŘÍRUČKA Při úplném zobrazení drážkování se vykreslují všechny zuby resp. drážky bez podrobností, jako jsou např. zápichy pro broušení apod. Ukázka úplného zobrazení sestavení drážkového hřídele je na obrázku sestavení hřídele s rovnobokým drážkováním s nábojem, na obrázku sestavení hřídele s evolventním drážkováním s nábojem a na obrázku sestavení hřídele s jemným drážkováním s nábojem. brázek sestavení hfiídele s rovnobok m dráïkováním s nábojem brázek sestavení hfiídele s evolventním dráïkováním s nábojem

9 STRJNICKÁ PŘÍRUČKA část 8, díl 3, kapitola 6.14, str. 9 brázek sestavení hfiídele s jemn m dráïkováním s nábojem V některých případech je z funkčních důvodů vyžadována určitá poloha konstrukčního prvku vůči drážkám resp. perům drážkového náboje nebo hřídele. V takovém případě je nutné vykreslit několik drážek nebo per a zobrazit, popř. i zakótovat polohu (obvykle údajem úhlové hodnoty) takového konstrukčního prvku vůči drážkám (perům). Příklad umístění drážky vůči perům (zubům) drážkového hřídele je na obrázku příkladu umístění drážky vůči zubům evolventního drážkování. brázek pfiíkladu umístûní dráïky vûãi zubûm evolventního dráïkování

10 část 8, díl 3, kapitola 6.14, str. 10 STRJNICKÁ PŘÍRUČKA Zobrazení podle mezinárodní normy Zobrazení podle mezinárodní normy IS 6413 resp. EN IS 6413 se liší od výše uvedeného zobrazení zejména způsobem zobrazení místa výběhu nástroje, které se podle našich zvyklostí (podle ČSN) kreslí jako část oblouku kružnice, jejíž průměr odpovídá průměru nástroje (frézy). Podle mezinárodní normy se tento výběh kreslí přímkou resp. úsečkou, popř. se nekreslí vůbec, a čistá (funkční, pracovní) délka drážkování se ukončí souvislou tlustou čarou. Na obrázku zjednodušeného zobrazení drážkování na hřídeli podle IS je patrný způsob ukončení podle IS v podélném pohledu a v podélném (osovém) řezu. Poloměr výběhu po fréze lze zakótovat v případě potřeby podle obrázku tvarové podrobnosti, viz obrázek zvětšené tvarové podrobnosti. Při kreslení hřídele v sestavení s nábojem jsou také jisté odlišnosti, viz obrázek zjednodušeného zobrazení drážkového hřídele v sestavení s posuvným nábojem podle IS. brázek zjednodu eného zobrazení dráïkování na hfiídeli podle IS

11 STRJNICKÁ PŘÍRUČKA část 8, díl 3, kapitola 6.14, str. 11 brázek zvût ené tvarové podrobnosti brázek zjednodu eného zobrazení dráïkového hfiídele v sestavení s posuvn m nábojem podle IS Jemné drážkování Na výkresu se jemné drážkování na hřídeli a/nebo v náboji znázorňuje zjednodušeným způsobem podle obrázku jemného drážkování na hřídeli a podle obrázku jemného drážkování v díře náboje. Boky drážek/zubů jemného drážkování mají do jmenovitého rozměru 60 včetně profil přímkový (viz obrázek přímkového profilu jemného drážkování), od jmenovitého rozměru 65 profil evolventní (viz obrázek evolventního profilu jemného drážkování). Profily boků

12 část 8, díl 3, kapitola 6.14, str. 12 STRJNICKÁ PŘÍRUČKA brázek pfiímkového profilu jemného dráïkování brázek evolventního profilu jemného dráïkování značení na výkresu Jemné drážkování se označuje slovně JEMNÉ DRÁŽKVÁNÍ a připojí se jmenovitý rozměr. Do označení se může uvést za jmenovitý rozměr číslo normy (ČSN ).

13 STRJNICKÁ PŘÍRUČKA část 8, díl 3, kapitola 6.14, str. 13 brázek zobrazení a oznaãení jemného dráïkování na hfiídeli brázek zobrazení a oznaãení jemného dráïkování v dífie náboje

14 část 8, díl 3, kapitola 6.14, str. 14 STRJNICKÁ PŘÍRUČKA Tabulky jsou k dispozici v elektronické podobě na Zákaznickém portále 24, v sekci Praktické informace. Pro vstup na Zákaznický portál 24 zadejte na své číslo adresy a číslo kontraktu.
