Servomechanická jednotka pro zdvih a otáčení SH 75. Technika, která Vás nadchne

Rozměr: px
Začít zobrazení ze stránky:

Download "Servomechanická jednotka pro zdvih a otáčení SH 75. Technika, která Vás nadchne"

Transkript

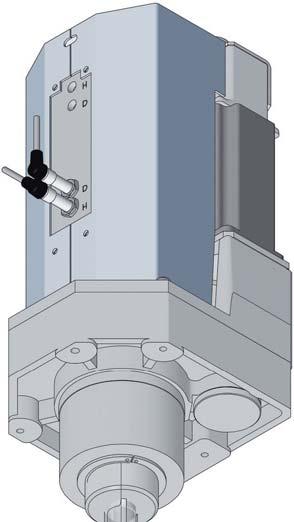

1 Servomechanická jednotka pro zdvih a otáčení SH 75 Technika, která Vás nadchne

2 Technika, která Vás nadchne Rychle, pružně, výhodně a ještě mnohem víc! Pomocí jednoduché obsluhy / rychlého uvádění do provozu kompaktní konstrukce / vysokého výkonu volné programovatelnosti nabízí SH 75 svými nezávislými servoosami enormní možnosti vyřešení jakékoliv manipulační úlohy. SH 75 se dá velmi dobře kombinovat s jinými výrobky firmy WEISS, jak ukazují např. tyto 2 příklady: LS 280 odhalte výhody našeho základního zařízení. HP 140 nový vysoce dynamický modul Pick & Place s přímým pohonem 2 02/2009

3 Volně programovatelné osy zdvihu a otáčení. Vysoce dynamický pohon se servomotorem. Weiss Application Software Type NC Type NR Type CR Type TO Type HP Type SH WAS Weiss Application Software Rychlé, snadné a spolehlivé uvádění do provozu díky jedinečnému software 02/2009 3

4 Rychle pružně výhodně Technická charakteristika SH 75D Zdvih: Otáčení: Vysouvací hřídel: Vrtání vysouvacího hřídele: Montážní poloha: Hmotnost: Max. příčné zatížení vysouvání hřídele F 00 : Max. osové zatížení zasouvání hřídele F 01 : Max. normální zatížení FN: Kroutící moment MT: Napájecí napětí řídící jednotky: Napájecí napětí pohonu: Referenční poloha: Kabelová přípojka: 0-75 mm volně programovatelný libovolná, plynulé otáčení možné Ø 18 h6 Ø 11 mm (pro vzduch a vodič čidla) libovolná cca 15 kg zasunutá nebo vysunutá vývod svisle nebo vodorovně M T F N F Q0 F Q1 Polohovací časy přesunu a zatížení osy otáčení z následujících grafů. Příklad: Zatížení: 0,2 kg na průměru 230 mm (odpovídá 0,01 kgm²) Dráha pohybu: Zdvih 20 mm / otočení o 90 / dolů 30 mm Čas přesunu: t strokeup + t rot + t strokedown = 120 ms ms ms = 375 ms. Úhel otočení [ ] kgm² kgm² kgm² Zdvih [mm] m=0,0...2,5 kg t [ms] t [ms] 4 02/2009

5 SH 75D Rozměry Technika, která Vás nadchne 02/2009 5

6 WAS WEISS Application Software Weiss Application Software Perfektní hardware Type NC Type NR Type CR Type TO Type HP Type SH Modul 3 Modul 2 Modul 1 Bezpečnost a servis Řídící počítač s ovládáním funkcí Elektrické údaje Příkon: Zástavbové rozměry: SH 75D +/- 10%; 48 to 62 Hz Rozhraní: Pozice dosažena 6 02/2009

7 Fax: STASTO Automation s.r.o.: Provedení jednotky pro zdvih a otáčení SH 75D Poptávka Objednávka Technika, která Vás nadchne Moment setrvačnosti: kgm 2 Zatížení (kleštiny + dílec): kg Příslušenství Upínací sada Úhel otočení Zatížení Zdvih Elektrické údaje Zesilovač, Software Profibus DP* Digitální I/O RS232 Standard Elektrické údaje - trafo Napájecí napětí sítě Výstupní napětí Pro počet mechanik pro jednu mechaniku pro jednu mechaniku pro tři mechaniky Pick- sekvence s= mm s= mm Place-sekvence s= mm S případnými technickými dotazy se, prosím, obracejte na Firma: Útvar: 02/2009 Požadovaný termín dodání: Tel. 7

8 Technika, která nadchne Polohovací stůl TC Otočný polohovací stůl s přímým pohonem TO v kompaktním provedení Otočný polohovací stůl s přímým pohonem TO v prstencovém provedení Podavač HP 140 Montážní automat Pick-o-Mat Polohovací zařízení s horizontální osou TH. Rychlý modulární lineární polohovací systém LS Otočný polohovací stůl s přídavným talířem Přídavný talíř STASTO Automation s.r.o. K Náklí Týnec nad Sázavou Tel.: , Fax: @stasto@stasto.cz WEISS 07/2008 TRNR Ci riserviamo di apporre modifiche tecniche
