Průmyslový managed PoE++ switch. v Maximální čas startu 15s v Provozní teplota od 40 C do +70 C v Provozní teplota součástek od 40 C do +85 C (1)

Rozměr: px
Začít zobrazení ze stránky:

Download "Průmyslový managed PoE++ switch. v Maximální čas startu 15s v Provozní teplota od 40 C do +70 C v Provozní teplota součástek od 40 C do +85 C (1)"

Transkript

1 PoE++ MODBUS ONVIF VLAN RSTP Průmyslový managed PoE++ switch SNMP 802.X REV G-C.0.8.FC v x COMBO port (SFP/RJ5) v 8x Fast Ethernet port s PoE++ () v 2 nezávislé vstupy napájení v Redundantní topologie LAN-RING, RSTP v Event management s podporou: HTTP/ONVIF klient, , IP Watchdogy, ETH eventy, TCP eventy, Modbus TCP... v Podpora vizualizačních softwarů v Šifrovaný management po LAN / lokální USB v VLAN, QoS, SNMP, SMTP, SNTP, IGMP, RSTP(-M), LLDP, 802.X v Přepěťové ochrany až 000A (8/20µs) v Maximální čas startu 5s v Provozní teplota od 0 C do +70 C v Provozní teplota součástek od 0 C do +85 C OBJEDNACÍ NÁZEV KÓD POZNÁMKA 2G-C.0.8.FC-BOX-PoE-PP VDC/0-0VAC Držáky na DIN5, rovný podklad a do 0"rozvaděče jsou součástí. DOSTUPNÉ PORTY: COMBO FE DI RELÉ RS85/22 2G-C.0.8.FC-BOX-PoE-PP /0 Na naleznete dostupné SFP moduly. () 6x PoE+ max. 25,5W, 2x PoE++ max. 60W, IEEE 802.at/af Odebíraný výkon v součtu přes všechny porty max. 20W Napájení bez PoE 0-60VDC/0-0VAC, napájení s PoE 8-57VDC Napájení s PoE VDC (5 25W), s PoE VDC (>25W) Typické zapojení LAN-RING systému RE AI DI AI RE AO DO 2G-2S.0.2.F-PoE-PP MIOS & Modbus IO moduly a senzory RS-85 PZTS PIDS EKV AI RE RS-85 DI AI RE AO DO 2G-2C.0.8.F-PoE-PP MIOS & Modbus IO moduly a senzory PZTS PIDS EKV DI AI RE AO DO MIOS & Modbus IO moduly a senzory PZTS PIDS EKV multifunkčnost LAN-RING RS-85 AI RE 2G-2S...F-PoE-PP 2G-2S.0..F-PoE RE AI RS-85 DO AO RE AI DI MIOS & Modbus IO moduly a senzory PZTS PIDS EKV 2G-2S..0.F RE AI RS-85 DO AO RE AI DI PZTS PIDS EKV MIOS & Modbus IO moduly a senzory 2G-C.0.8.FC LEGENDA: x MM / SM vlákno Gigabit Ethernet Fast Ethernet Fast Ethernet s PoE Sériové sběrnice Ostatní IO DI AI RE AO DO /5

2 PoE++ MODBUS ONVIF VLAN RSTP x port COMBO port SFP/RJ5 Průmyslový managed PoE++ switch SNMP 802.X REV G-C.0.8.FC kompatibilita Switch 2G-C.0.8.FC je osazen jedním univerzálním COMBO portem (kombinace SFP slotu a GE portu). Do SFP slotu lze zasunovat SFP moduly METEL nebo jiných výrobců s podporou standardu 00/000BASE-X. Pokud není SFP modul do slotu zasunut, je automaticky aktivován sousední gigabitový port, který podporuje standardy 0BASE-T, 00BASE-Tx, 000BASE-T, funkce Auto negotiation a MDI/MDI-X. 8x port Fast Ethernet s PoE až 60W kompatibilita Fast Ethernet porty podporují standardy 0BASE-T, 00BASE-Tx, funkce Auto negotiation a MDI/MDI-X. Porty jsou chráněné přepěťovou ochranou do 000A. Všechny Fast Ethernet porty jsou kompatibilní s PoE/ PoE+ normami IEEE 802.af a IEEE 802.at. Do koncového zařízení mohou po UTP/FTP kabelu dodávat výkon až 25,5W a na libovolných 2 portech až 60W. Maximální dodávaný výkon v součtu přes P-P porty je 20W a přes P5-P8 dalších 20W. 2 nezávislé vstupy napájení bezpečnost Switche mají 2 nezávislé vstupy napájení. Oba vstupy jsou chráněné proti přepětí. Technické parametry Parametr Hodnota Jednotka Poznámka LAN (UTP) Počet 8 FE Podporované formáty Přepěťová ochrana FE porty:000 A 8/20μs Konektor COMBO porty Počet RJ5 () FE UTP porty: 0BaseT, 00BaseTx RJ5 0/00/000 BASE-T Management Aplikace SIMULand Windows aplikace Napájení Hlavní vstup Záložní vstup Bez PoE 0-60 / VDC/AC S PoE do 5,W VDC S PoE+ do 0W VDC S PoE++ do 60W VDC kompatibilita Příkon Max. 7 W bez PoE napájení do FE portů Přepěťová ochrana 500 W 0/000µs Prostředí Pracovní teplota C teplota prostředí Certifikace Skladovací teplota C Vlhkost Max. 95 % nekondenzující Hmotnost,06 kg Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. () Nelze použít obě rozhraní najednou. SFP slot () - podpor. formáty 00/000 BASE-LX, BASE-BX kompatibilní s MSA CE, TUV Elektromagnetická kompatibilita Norma Testovací úroveň kritérium Poznámka EN Zařízení informační techniky - Charakteristiky odolnosti - Meze a metody měření EN Kontaktní výboj Úroveň kritérium B 8kV EN Výboj vzduchem Úroveň kritérium B 5kV EN Bursty Úroveň kritérium B kv / 5kHz EN Rázové pulsy Úroveň kritérium B kv EN Mag. pole 50 Hz Úroveň 5 kritérium A 00A EN Pulsní mag. pole Úroveň 5 kritérium A 000A EN Testy vyzařování Třída A kompatibilita 2/5

3 PoE++ MODBUS ONVIF VLAN RSTP Rozměry 2G-C.0.8.FC Průmyslový managed PoE++ switch SNMP 802.X REV G-C.0.8.FC univerzálnost Montáž na DIN5 univerzálnost REV: Default Změna zapojení napájení Nový design, přidán protokol 802.X, galvanické oddělení krytu od elektroniky /5

4 Kruhová topologie Jedním ze základních prvků bezpečnosti systému LAN-RING je rychlé přesměrování dat na záložní linku. Od roku 2008 tuto funkci plnil protokol LAN-RING.v s dobou přepnutí do 0ms od vzniku poruchy. Každý kruh v systému má unikátní ID a jeden switch s funkcí MASTER (řídí přepínání kruhu). Vyšší port MASTER switche je v klidu nastaven do režimu BLOCKING, čímž je zabráněno vzniku smyčky. Port v režimu BLOCKING přijímá pouze LAN-RING rámce a ostatní data blokuje (záložní linka). Po vzniku chyby se stav blokovaného portu změní na FORWARDING a začne propouštět veškerá data. Výchozí stav Porucha Odstranění poruchy Konečný stav Port v režimu BLOCKING Přerušení při vzniku poruchy Přerušení při odstranění poruchy MASTER MASTER MASTER MASTER Během vzniku a odstranění poruchy vzniknou v trase celkem 2 krátká přerušení. Druhé přerušení způsobuje přesun záložní linky zpět na MASTER switch. Od konce roku 20 je již k dispozici inovovaná verze LAN- RING.v2. Funkce MASTER (switch s funkcí MASTER řídí kruh) se vždy po vzniku poruchy dynamicky přesune na switch sousedící s poruchou. Od vzniku chyby do jejího odstranění tak dojde pouze k jednomu přerušení v maximální délce 0ms. Výchozí stav Porucha Odstranění poruchy = Konečný stav Port v režimu BLOCKING MASTER MASTER Přerušení při vzniku poruchy MASTER Doba přepnutí na záložní linku je u LAN-RING protokolů zanedbatelně závislá na počtu switchů zapojených do kruhu. S každým switchem zapojeným do kruhu se délka rekonfigurace prodlouží pouze o cca 6μs! Tabulka níže obsahuje přehled přepínacích časů naměřených na ČVUT v Praze a METEL laboratoři. PORUCHA RSTP RSTP-M LAN-RING.v2 Jednotky Porucha na aktivní lince (5 switchů v kruhu) Výpadek avg. 8 avg. 0 < 0 ms Obnova avg. 97 avg. 0 0 ms Porucha na aktivní lince (0 switchů v kruhu) Výpadek avg. 79 avg. 0 < 0 ms Obnova avg. 6 avg. 0 ms Porucha na aktivní lince (0 switchů v kruhu) Výpadek - avg. 0 < 0 ms Obnova - avg ms /5

5 RSTP vs. RSTP-M RSTP-M splňuje požadavky bezpečnostních a automatizačních systémů na rychlé zajištění záložní trasy v případě vzniku poruchy a zároveň: v je plně kompatibilní s RSTP dle IEEE 802.D-200, v podporuje MESH topologii, v zkracuje časy rekonfigurace na minimum, v odstraňuje některé nectnosti RSTP. Viz. příklady Výpadek jedné linky a Ztráta ROOT switche. Výpadek jedné linky Při první poruše šíří nejbližší switch (X) informaci o ztrátě cesty na aktivní stranu kruhu. Pokud tuto informaci přijme nějaký jiný switch, který zná alternativní cestu (Switch A), má za úkol zprovoznit ji. RSTP: Switch A po příjmu informace o poruše vyčkává, dokud mu z alternativní cesty nepřijde periodicky odesílaný rámec BPDU (defaultně každé 2s), aby si ověřil aktivnost tohoto záložního spoje. Až poté odblokuje alternativní cestu. RSTP-M: Switch A předpokládá, že alternativní cesta je aktivní, proto ji odblokuje ihned. Příklad naměřených hodnot: 0 RSTP-M switchů 0 RSTP-M switchů MIN AVG MAX MIN AVG MAX Odblokování zálohy [ms] < Obnovení topologie [ms] < Ztráta ROOT switche Pokud switch ztratí konektivitu s ROOT switchem (5), prohlásí za ROOT switch sebe () a propaguje informaci dále na aktivní stranu. Switch po přijetí BPDU zahájí hledání alternativní cesty ke switchi 5. RSTP: Jako alternativní cesta může být vyhodnocena záložní linka mezi switchi 2-, tím dojde k zablokování dosud funkčního spoje a zprovoznění alternativního spoje. Tato změna však nic nepřináší, pouze způsobí nežádoucí výpadek dat. K odblokování cesty - tak dojde později. RSTP-M: Protokol aktivně sleduje stav svých přímých sousedů. Na základě těchto informací switch vyhodnotí změnu cesty 2- jako bezúčelnou a k přepnutí nedojde. Naopak ihned reaguje odblokováním cesty -. Řešení těchto poruch se navzájem ovlivňuje. Některé implementace RSTP mají řešen problém se ztrátou ROOT switche, ale tratí kvůli tomu při řešení výpadku linky. RSTP-M eliminuje prodlevy obou zmíněných i dalších poruch na minimum. V bezpečnostních systémech doporučujeme používat kruhovou topologii a LAN-RING protokol garantující rychlost rekonfigurace. To je jeho hlavní výhoda v porovnání s RSTP. Pro systémy se složitější topologií je vhodným řešením protokol RSTP-M. Ten sice negarantuje dobu rekonfigurace, ale v porovnání s obecným protokolem RSTP časy rekonfigurace minimalizuje. Negarantovaná doba rekonfigurace sítě může způsobit delší výpadky (desítky sekund až minuty) spojení s nadřazenými systémy. 5/5 DP RP RP DP DP X DP BP BP DP DP RP RP 2 A 5 Root Root Designated Root Blocked Designated Root Blocked RP RP RP root port DP designated port BP blocked port 2 Přechodný Root

6 Součástí softwarové výbavy průmyslových switchů LAN-RING je sada nástrojů Event managementu v menu Extension. V něm může uživatel nastavit až 6 automatických akcí. Event management switche je rovněž schopen přímo komunikovat s PLC IPLOG, kde běží řídící program napsaný v FBD, LD, ST nebo IL jazyku popsaném v IEC 6-. Event management má proto potenciál výrazně zvýšit užitnou hodnotu vašeho systému a přizpůsobit systém požadavkům zákazníka. Příklady automatických akcí Detekce pohybu Switch aktivuje lokální RELÉ Modbus T/RH čidlo Restart PoE při detekci zamrznutí odešle odešle SNMP trap odešle ONVIF příkaz Dostupné vstupy a výstupy Unikátní sada nástrojů v menu EXTENSION switchů LAN-RING umožňuje nastavit celou řadu automatických akcí nezávislých na externím software. V tabulce níže je uveden přehled podporovaných vstupů a výstupů, které lze k nastavení automatických akcí využít. NÁZEV TYP POPIS MODBUS RTU/TCP VSTUPY i VÝSTUPY (DI, AI, BI, RE, AO, DO, BO) Až 6 IO modulů a čidel na RS85 sběrnici LOKÁLNÍ IO VSTUPY i VÝSTUPY (BI, DI, RE) Lokální vstupy a výstupy LAN-RING switchů ETHERNET EVENTY VSTUPY i VÝSTUPY Protokol pro předávání stavů po LAN SNMPv2/v VSTUPY i VÝSTUPY Protokol pro předávání stavů po LAN TCP EVENTY VSTUPY Příjem TCP zpráv z kamer apod. RESTART POE VÝSTUPY Restart PoE IP Watchdogem VÝSTUPY Odesílání ových zpráv ONVIF VÝSTUPY Ovládání kamer HTTP VÝSTUPY Odesílání HTTP příkazů do kamer, NVR, PLC... IP WATCHDOGY VSTUPY Monitorování IP zařízení OPTICKÉ KRUHY VSTUPY Sledování stavu optických kruhů FE / GE / FO PORTY VSTUPY i VÝSTUPY Sledování stavu portů, ovládání portů Propojení s PLC IPLOG Automatická akce LAN-RING switche Řídící program PLC IPLOG Načtení vstupu switche Zpracování nastavené akce Nastavení výstupu switche Načtení vstupů PLC Nastavení výstupu Načtení externích vstupů Nastavení externích výstupů Nastavení výstupů PLC 6/5

7 HTTP a ONVIF příkazy pro ovládání kamer Switche i IPLOG jednotky podporují Příklad Eventu: v případě stavu ALARM na IN 2 bude otočena ovládání 8, 6 nebo 2 kamer nebo jiných kamera č.6 na preset č. 2 IP zařízení příkazy HTTP a ONVIF Profile S. Pro ovládání používají metody HTTP GET a PUT a jsou schopny odeslat příkaz o délce až 28 B. Výhodou ovládání přímo ze switche nebo IPLOG jednotky je vysoká rychlost reakce v řádu ms v porovnání se stovkami ms při ovládání kamer ze serverů. Typické příklady využití: v Kamera se automaticky otáčí ke dveřím v případě rozpojení dveřního kontaktu, detekce pohybu PIR čidlem apod. v V případě krádeže kamery nebo routeru se druhá kamera automaticky natočí na preset nebo spustí pattern tak, aby došlo k zachycení pachatele. Advanced IP Watchdogy LAN-RING switche i IPLOG PLC podporují Advanced IP Watchdogy, které nejenom monitorují dostupnost IP zařízení, ale jsou i schopny v případě zjištění problému provést celou řadu automatických akcí. K monitorování dostupnosti IP zařízení používají ARP protokol, což umožňuje jejich použití i u IP zařízení se zakázaným ICMP protokolem (pingy). Možnosti switchů a PLC IPLOG-GAMA jsou: v 8 IP Watchdogů v malých switchích, v 6 IP Watchdogů v 9" switchích, v 2 IP Watchdogů v IPLOG jednotkách. IP Watchdog může: v odeslat / SNMP trap, v ovládat lokální / vzdálené relé, v odeslat HTTP/ONVIF příkaz, v zapnout / vypnout ethernet port. Příklad Eventu: v případě detekce odpojení zařízení č. je sepnut relé výstup č. Monitorování optických kruhů a ethernet portů Pro zajištění maximální bezpečnosti doporučujeme trvale monitorovat stav všech optických kruhů. V případě jednoho přerušení optického kruhu jsou data přesměrována na záložní trasu a systém dále funguje. Může však vzniknout druhá porucha, po které je část systému vyřazena z provozu. Pro včasnou signalizaci poruch obsahuje Event management celou řadu nástrojů. Navíc je schopen monitorovat a ovládat (zapnout/vypnout) stav jakéhokoliv ethernet portu a to včetně optických. 7/5

8 ETHernet eventy Zcela nová koncepce Event manažeru umožňuje nastavit eventy napříč zařízeními. Stačí vybrat vstupní zařízení, jeho vstup a v tomtéž menu i výstupní zařízení a jeho výstup. Výstupem může být: v digitální nebo analogový výstup METEL zařízení dostupného v síti, v digitální nebo analogový výstup Modbus zařízení dostupného v síti. Příklad Eventu: v případě stavu SABOTAGE na IN bude sepnut vzdálený relé výstup č. TCP eventy Moderní IP kamery umožňují v případě detekce pohybu, hlasitého zvuku, apod. odeslat TCP event a ten může být dalším vstupem Event managementu METEL. Menu IP kamery AXIS TCP menu SIMULand.v Nastavení serveru Firmware LAN-RING switchů a PLC IPLOG podporuje 2 způsoby odesílání ů přes SMTP server. A) Při generování každého povoleného trapu dojde k odeslání u na jednu adresu označenou jako Logger. Zpráva obsahuje čas, OID trapu, hodnotu a index. Tato funkce se označuje jako SMTP Logger. Lze ji využít například pro logování SNMP trapů ve formě ů. Ty obvykle nejsou na rozdíl od SNMP portů blokovány firewalem. B) Odeslání u lze nastavit i jako automatickou akci pro libovolný vstup v menu EVENTS. lze odeslat až na 5 adres. Odeslání každé informace se nastavuje samostatně pro každou adresu. Každá osoba tak dostává pouze y, které ji patří a není zatěžována zbytečnými informacemi. Příklad odeslání OID Příklad odeslání u při aktivaci IN 8/5

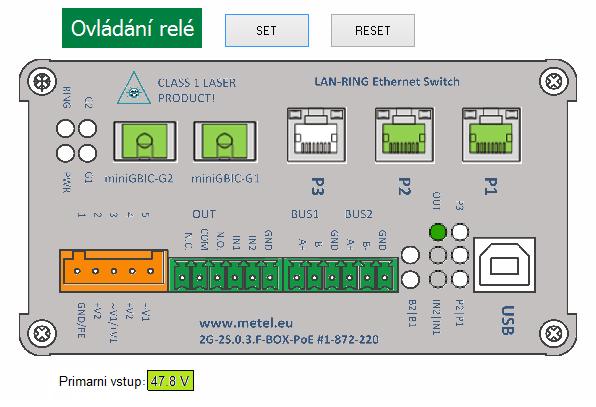

9 Digitální vstupy a relé výstupy Digitální vstupy a relé výstupy umožňují přenášení dvoustavových informací v režimech: CLOSE v případě sepnutí vstupu dojde k provedení nastavené události. Typickým využitím je START tlačítko, které na relé výstupu vyvolá impulz pro otevření brány. OPEN v případě rozepnutí vstupu dojde k provedení nastavené události. Typickým využitím je nastavení OPEN módu u dveřního kontaktu. Po otevření dveří vyšle zařízení HTTP příkaz pro otočení na PRESET, PATTERN apod. CHANGE stavová informace je odeslána v případě jakékoliv změny na vstupu. Direct Stav vstupu je periodicky kopírován na nastavený výstup. Tento mód se obvykle používá k přenosu stavu vstupu přímo na relé výstup(y). Stavy digitálních vstupů mohou být přenášeny na lokální výstup(y) nebo pomocí volby ETH na výstup(y) vzdáleného zařízení. Příklad Eventu Výstupní režim: v aktivuje zvolený výstup, v deaktivuje zvolený výstup, v kopíruje stav vstupu na výstup, v dtto s negací, v sepne výstup bez ohledu na jiné vstupy, v rozepne výstup bez ohledu na jiné vstupy, v přepisuje výstup bez ohledu na jiné vstupy, v dtto s negací, v aktivuje zvolený výstup na určitý čas, v deaktivuje zvolený výstup na určitý čas. Příklad nastavení vyvážené smyčky Vyvážené alarmové smyčky Digitální vstupy switchů a monitorovacích jednotek IPLOG lze přepnout do ALARM režimu podporujícího vyvážené smyčky používané v poplachových systémech. Jde v podstatě o analogové vstupy s proměnným odporem připojené smyčky v rozsahu 0.0kΩ. Způsob vyvážení smyček a odpor odpovídající jednotlivým stavůmlze velmi snadno nastavit v aplikaci SIMULand. Příklady: Zapojení dvojitě vyvážené zóny se signalizací poruchy k0 k0 ALARM TAMPER PORUCHA k0 Zapojení dvojitě vyvážené zóny se signalizací poruchy a maskování k0 k0 2k Červené texty v menu znamenají, že nastavení nejsou uložena do zařízení. ALARM SABOTÁŽ PORUCHA ANTIMASK. k0 9/5

10 Průmyslové switche LAN-RING i PLC IPLOG jsou vybaveny celou řadou sériových rozhraní. U switchů jde především o sběrnice RS85, které mohou být nakonfigurovány do celé řady provozních režimů. LAN-RING - přehled podporovaných režimů RS85 B U S B U S 2 RS85 MIOS EXP-C Dominus Galaxy Peridect SPC* RS22 POZNÁMKA RS85 P O O P P P P O MODBUS ASCII/RTU, PZTS Asset MIOS P O O P P P P O IO moduly METEL EXP-C P O O P P P P O IO moduly METEL DOMINUS P O O P O P O O PZTS Abbas GALAXY P O O O O P O O PZTS Honeywell PERIDECT P O O P P P P O PIDS Sieza SPC* P O O O O P P O PZTS Vanderbilt RS22 O O O O O O O P MODBUS * Dostupné od CPU modulu verze G. Při přenosu dat poplachových systémů projektovaných dle ČSN EN 50- platí následující pravidla: v všechny rámce jsou označeny VLAN hlavičkami dle IEEE 802.Q, v všechny připojené systémy mají vymezenou šířku pásma (ochrana proti DDoS útokům), v data poplachových systémů mají nastaveny QoS bity na nejvyšší prioritu, v aktivitu všech portů přenosového systému doporučujeme monitorovat SNMP protokolem. IPLOG - podporovaná sériová rozhraní PLC IPLOG byly vyvinuty s důrazem na modularitu celého řešení. To platí i o IF modulech se sériovými rozhraními. IPLOG má 2 sloty pro osazení IF modulem, jeden na základní desce a druhý na IO desce. NÁZEV DOSTUPNÁ TYPICKÁ APLIKACE MODULU ROZHRANÍ IF-0(G) 2x RS85 MODBUS IO moduly a čidla, dálkové odečty el. energie, vody, tepla IF-02(G) 2x RS22 (Tx, Rx) Čtečky čárových kódů, PZTS ústředny, váhy, měřící přístroje, MODBUS IO moduly a čidla IF-0G DALI Ovládání osvětlení RS85 MODBUS IO moduly a čidla, dálkové odečty el. energie, vody, tepla IF-05 2x DI PIR čidla, tampery, tlačítka, koncové spínače RS85 MODBUS IO moduly a čidla, dálkové odečty el. energie, vody, tepla IF-06 AUDIO: Obousměrný interkom, ozvučení objektů přes LAN, LINE IN/OUT automatické přehrávání audio zpráv z paměti IF-07G -Wire Čtečka ibutton nebo -Wire čidla teploty, vlhkosti, tlaku RS85 MODBUS IO moduly a čidla, dálkové odečty el. energie, vody, tepla IF-08G Profibus PROFIBUS čidla pro snímání teploty, vlhkosti, otáček... v automatizačních systémech IF-09 M-BUS Automatické odečty spotřeby vody, plynu, el. energie protokolem M-BUS RS85 MODBUS IO moduly a čidla, dálkové odečty el. energie, vody, tepla IF- Wiegand Wiegand čtečka, wiegand kontroler 2x DI PIR čidla, tampery, tlačítka, koncové spínače IF-2 x DI 2V Tampery, tlačítka, koncové spínače IF-(G) RS22 (Tx, Rx, CTS, RTS) Čtečky čárových kódů, PZTS ústředny, váhy, měřící přístroje, MODBUS IO moduly a čidla IF-G x DI PIR čidla, tampery, tlačítka, koncové spínače IF-5(G) x OC LED signalizace IF-6 LoRa IoT, čidla, senzory, /5

11 MODBUS RTU / TCP - podpora v LAN-RING a IPLOG zařízeních Modbus je sériový komunikační protokol, který vznikl již v roce 979. Od té doby našel široké uplatnění zejména v průmyslové automatizaci. Switche LAN-RING i řídící PLC IPLOG tento standard podporují. Využití Modbusu v průmyslových switchích LAN-RING může být následující: Transparentní přenos Modbus dat mezi RS85 porty PARAMETRY PLC SWITCH MODBUS RTU IPLOG-GAMA LAN-RING F, G Bitrate 5.2 / 9.2 kbps 57.6/9.2 kbps Vzdálenost Max. 00 /.200 m Max. 00 /.200 m Slave na sběrnici Max. 0 Max. 6 R / W cyklus > 0 ms > 00 ms Master RS85 switch switch UDP switch switch RS85 Slave RS85 Slave Podpora Modbusu v Event managementu LAN-RING switchů Od června 206 jsou dostupné nové firmwary, které rozšiřují Event management a podporu Modbus RTU a TCP. Typickými příklady použití jsou například: v SLAVE režim - PLC ovládá MODBUS protokolem výstupy LAN-RING switche / monitoruje jeho vstupy. Slave MODBUS-TCP MODBUS-RTU Ethernet RS85 v MASTER režim - Event management LAN-RING switche komunikuje MODBUS RTU nebo MODBUS TCP protokolem s IO moduly a čidly, která jsou připojená k RS85 sběrnici nebo dostupná na síti LAN. Ethernet Komplexní MODBUS řešení pro sběr dat, řízení a vizualizaci objektů Nabízíme komplexní MODBUS řešení, které pokryje širokou škálu požadavků jako jsou: v Sběr dat z MODBUS čidel připojených k RS85 sběrnicím switchů nebo PLC. v Zpracování dat v PLC řídícím programem napsaným v jazycích FBD, LD, ST nebo IL dle IEC 6-. v Vizualizaci systému v software IFTER-EQU nebo v jiných nadstavbách pomocí SNMP nebo MODBUS. MODBUS-RTU MODBUS-RTU MODBUS-TCP LAN-RING MODBUS-RTU 0- V 0V RS85 SNMPv MODBUS-TCP Vizualizace C RH PLC IPLOG Řídící program LEGENDA: Optika Fast Ethernet RS85 Relé výstupy /5

12 Bezpečné sdílení síťové infrastruktury Komunikace mezi konfiguračním softwarem SIMULand a zařízeními je zašifrována algoritmem AES a chráněna proti neoprávněným změnám v přenášených datech pomocí hash algoritmu SHA. Switche tak splňují požadavky na zabezpečenou komunikaci podle normy EN Pokud jsou switche použity pro přenos dat poplachových systémů, podléhají tak normě EN50-, musí být použity různé VLAN [2] a QoS [] pro jednotlivé služby. Doporučujeme přidělit nejvyšší QoS PZTS systému a druhou nejvyšší managementu zařízení. QoS 7 - PZTS, QoS 6 - management zařízení, QoS 5 - MIOS eventy, QoS - IP CCTV, QoS - běžná podniková LAN. Menu konfigurace managementu [] Optická vlákna [2] [] Vzdálený přístup k managementu switchů může být omezen dle zdrojových IP adres [] nebo zcela zakázán vyplněním nulových IP adres ( ) []. Vždy je ale přístupný přes USB port pro lokální konfiguraci (chráněno heslem) nebo RESET do defaultního nastavení. Defaultní nastavení od FW56: VLAN Enabled, Management VLAN = /PRIO=7 Shoda switchů 2G-2S.0.2.F, 2G-2S.0..F, 2G-2S..0.F a 2G-2S...F s normou EN 50- byla ověřena zkouškami v nezávislých zkušebnách, a to až do úrovně. (vysoké riziko). V aplikacích, kde je LAN-RING systém využíván jako přenosová trasa PZTS systému, je nutné dodržet dále uvedená pravidla. Podpora VLAN, QoS, SNMP, SMTP, SNTP, IGMP, 802.X IEEE 802.Q VLAN, QoS IGMP Internet Group Management Protocol IEEE BaseT LLDP Link Layer Discovery Protocol IEEE 802.u 00BaseT(X) / 00Base FX RSTP Rapid Spanning Tree Protocol IEEE 802.ab 000Base(X) SMTP Simple Mail Transfer Protocol IEEE 802.af PoE max. 5,W SNMP Simple Network Management Protocol IEEE 802.at PoE max. 25,5W SNTP Simple Network Time Protocol IEEE 802.bt PoE max. 00W IEEE 802.X Port Access Control Přepěťové ochrany Všechny porty jsou chráněné před přepětím. Díky tomu je střední doba mezi poruchami na zařízení vyšší (MTBF) a to přispívá k minimalizaci nákladů na údržbu. Port Fast Ethernet Gigabit Ethernet (COMBO) Napájení Ochrana 000 A (8/20µs) 0 A (8/20µs) 500 W (0/000µs) 2/5

13 Podpora monitorovacích a vizualizačních softwarů Switche podporují celou řadu monitorovacích a vizualizačních softwarů. Pro komunikaci s těmito softwary je z důvodu bezpečnosti používána výhradně šifrovaná SNMP komunikace (.v) a metody: SNMP SET - nastavení zařízení SNMP protokolem. Typickým příkladem je nastavení relé a jakákoliv konfigurace fast/gigabit Ethernet portů nebo sériových sběrnic RS85. SNMP GET - zjištění stavové informace na základě dotazu z řídícího systému. Touto formou jsou přenášeny zpravidla nekritické provozní informace. SNMP manager periodicky dotazuje SNMP agenty. Nevýhodou je, že k přenosu informace může dojít se zpožděním i několika sekund. SNMP TRAP - zařízení autonomně odesílá stavové informace do řídícího systému. SNMP TRAP je obvykle používán pro přenos kritických stavů. Jeho výhodou je v porovnání s SNMP GET okamžitá reakce. Pro integraci do dalších programů jsou na dostupné MIB soubory. Monitorování síťové infrastruktury Pro monitorování síťových zařízení METEL doporučujeme používat software ZABBIX (testováno) nebo jakýkoliv jiný software s podporou SNMP.v/v2c. Vizualizace síťové infrastruktury Pro monitorování a vizualizaci síťové infrastruktury, skládající se ze switchů METEL nebo jiných výrobců doporučujeme používat software IFTER EQU. Jedná se o informační systém pro vizualizaci, integraci a správu bezpečnostních systémů, systémů automatizace budov a jejich řízení z kontrolních center. IFTER EQU má vestavěnou podporu: v systémů kontroly vstupu, v kamerových systémů, Příklad detailu switche v IFTER EQU v poplachových systémů, v systémů požární signalizace, v systémů automatizace budov. Software umožňuje nastavit reakce jednoho systému na události, ke kterým došlo v jiném systému. Jednou z jeho základních výhod je nativní podpora standardů SNMP, MODBUS, BACKNET, OPC bez nutnosti vytvářet speciální drivery. IFTER EQU využívá architekturu klientserver. Klientská pracoviště jsou napojena na centrální databáze pro ukládání procesních dat. Flexibilní architektura klient-server tak umožňuje správu systému z libovolného místa LAN / WAN. Příklad grafického panelu IFTER EQU (00% editovatelné uživatelem) Přepínání panelů EPS čidlo PZTS čidlo Panik tlačítko Serverovna s čidlem teploty, detektory rozbití skla a úniku vody. Video live stream nebo záznam z NVR Stavová tlačítka rychlého přístupu /5

14 Bleskojistky Rychlý instalační manuál REV:2090 2G-C.0.8.FC Průmyslové managed PoE++ switche. Montáž Switch nainstalujte na rovný podklad, na lištu DIN5 nebo do 0 rozvaděče. Držáky jsou součástí příslušenství. V případě montáže do 9 rozvaděče použijte redukci BREAK-RACK-9/0-RE. 2. Připojte napájení Dle obrázků níže připojte napájení v rozsahu 0-60VDC nebo 0-0VAC. Připojení napájení je signalizováno rozsvícením diody LED PWR.. Zasunutí optického modulu Do SFP slotu lze zasunout jakýkoliv SFP modul splňující požadavky MSA (dohoda výrobců SFP modulů). U modulů s obousměrným přenosem dat po jednom vláknu (vlnový multiplex) je nutné zapojit optické moduly správně mezi sebou. To znamená, že například u WDM modulů METEL je možné spolu propojit modul označený W pouze s modulem označeným W5. Nelze propojit W s W nebo W5 s W5.. Uzemnění přepěťových ochran Z důvodu zajištění správné funkce přepěťových ochran, doporučujeme switch uzemnit přes zelenožlutý vodič (PE). Při uzemňování dodržujte následující pravidla: - odpor uzemnění musí být do 0Ω, - délka přívodu k zemnímu bodu musí být co nejkratší.. Pin č. GND napájecí svorkovnice není určen k uzemnění přepěťových ochran. Uzemněná PE svorka zaručuje pouze stínění switche. Přepěťové ochrany musí být uzemněny samostatným zelenožlutým vodičem, který je součástí switche. Kovový kryt je galvanicky oddělen od elektronických obvodů switche. Mezi svorkou GND a krytem je zapojena bleskojistka. Switche mohou být proto použity v systémech se zemněným ( ) nebo (+) pólem napájení. FE FE 8 Galvanicky oddělený kryt 5 2 ~V +V2 ~V/+V +V2 GND Hlavní vstup napájení: DC napájení +0 až +60V DC napájení 0 až 60V AC napájení 0 až 0V 5 2! +! GND Zdroj Redundantní vstup napájení: DC napájení +0 až +60V Zdroj! + +! GND Zdroj! GND! Poznámky: - svorky 2 a jsou spojeny - použít současně oba vstupy napájení lze pouze v systémech s uzemněným (-) pólem napájení 5 2 ~ Zdroj!! ~! GND minigbic G: COMBO PORT s: - SFP slot pro zasunutí minigbic SFP modulu (00/000 BASE-X), - RJ5 porty 0/00/000Mbps. RJ5 port jsou osazeny přepěťovou ochranou 0A (8/20μs). GND +V2 +V/~V +V2 ~V CLASS LASER PRODUCT! LAN-RING Ethernet Switch 2 5 PWR minigbic G USB F8 P8 P8 F7 P7 P7 F6 P6 P6 F5 P5 P5 F P P F P P F2 P2 P2 F P P 2G-C.0.8.FC-BOX-PoE-PP # P - P8: Fast ethernet porty 0/00Mbps včetně podpory PoE/PoE+ dle IEEE 802.af, IEEE 802.at. Na 2 portech je možné nastavit PoE++ (max. 60W) včetně napájení double PoE PD zařízení. Maximální Σ PoE (P P) = 20W, Σ PoE (P5 P8) = 20W. Porty jsou chráněny přepěťovou ochranou 000A (8/20μs). USB: port pro lokální USB management z aplikace SIMULand. /5

15 Rychlý instalační manuál REV:2090 2G-C.0.8.FC Průmyslové managed PoE++ switche Popis funkce LED Power: PWR svítí = připojené napájecí napětí OFF = vypnuté napájení, chyba napájení RING.v: RING x zhasne = switch je MASTER a kruh je uzavřen 2x zhasne = switch je MASTER, kruh není uzavřen, vyšší nebo oba porty jsou odpojené x zhasne = switch je MASTER, kruh není uzavřen, oba porty aktivní nebo nižší odpojen x blikne = switch je SLAVE a kruh je uzavřen x blikne = switch je SLAVE, kruh není uzavřen, oba porty aktivní nebo nižší odpojen x blikne = switch je SLAVE, kruh není uzavřen, vyšší port nebo oba porty jsou odpojené OFF = vypnutý protokol LAN-RING RING.v2: RING x zhasne = switch je MASTER a kruh je uzavřen x zhasne = switch je MASTER a kruh není uzavřen x blikne = switch je SLAVE a kruh je uzavřen 2x blikne = switch je SLAVE a kruh není uzavřen OFF = vypnutý protokol LAN-RING SFP Modul: RJ5 zelená = připojené optické vlákno s protistranou bliká = probíhá komunikace oranžová svítí = připojeno Gbit PoE: F F8 svítí červeně = chyba PoE napájení koncového zařízení (například zkrat) blikání červeně = chyba (například svodový proud nebo přetížení) P P8 OFF = PoE napájení bez chyby nebo vypnuté PoE na portu svítí zeleně = detekce a klasifikace koncového zařízení proběhla úspěšně, aktivní PoE OFF = vypnuté PoE napájení nebo chyba s detekcí a klasifikací koncového zařízení bliká zeleně = zapnutá funkce ignorovat detekci 5/5
