Monitorovací jednotky IPLOG-DELTA-VOIP. OBJEDNACÍ NÁZEV LAN MIC IN LINE-IN LINE-OUT SPEAKER OUT Vstupy Relé VÝSTUP 5V

Transkript

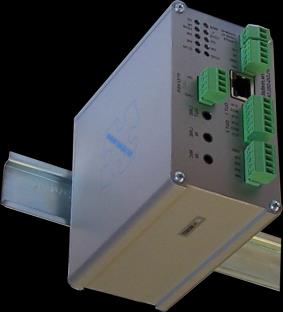

1 IPLOG Monitorovací jednotky IPLOG-DELTA-VOIP AUDIO Přenos audiosignálu po LAN Automatické přehrávání audiozpráv z paměti Podpora echo cancelation LAN Sběr dat / ovládání čidel a IO modulů po SNMP.v2/3 Ovládání IP kamer přes HTTP / ONVIF Podpora Modbus TCP Monitorování až 32 IP zařízení IP Watchdogy RS485 Podpora připojení MIOS čidel a IO modulů Podpora vytvoření TCP server portu Podpora multicastové komunikace Podpora Modbus RTU 4x digitální/poplachový vstup 2x programovatelný relé výstup Event management s podporou: HTTP/ONVIF klient, , IP Watchdogy, ETH eventy, TCP, MIOS BUS, DIO, vyvážené smyčky... Pracovní teplota od až +70 C Porty OBJEDNACÍ NÁZEV KÓD NAPÁJENÍ Montáž na DIN35 Montáž na rovný podklad IPLOG-DELTA-VoIP VDC / VAC * * Při použití SPEAKER OUT výstupu VDC OBJEDNACÍ NÁZEV LAN MIC IN LINE-IN LINE-OUT SPEAKER OUT Vstupy Relé VÝSTUP 5V IPLOG-DELTA-VOIP Použití IPLOG-DELTA-VOIP AUDIO Chlazení El.zámek Osvětlení Čerpadlo 2x programovatelné relé Zabezpečení & Automatizace SNMP HTTP / ONVIF RS485 bus MIOS Modbus SMTP PIR 4x digitální / vyvážené vstupy Dveřní kontakty DI / AI DO / AO C % H 2 O Zabezpečení & Automatizace 1/14

2 IPLOG Monitorovací jednotky IPLOG-DELTA-VOIP Technická specifikace Parametr Hodnota Jednotka Poznámka Management Aplikace SIMULand.v4 Win XP, 7, 8, 8.1, a 64 bit PORTY: LAN Počet 1 Podporované formáty Konektor 10BaseT, 100BaseTx RJ45 Přepěťová ochrana 600 W 10/1000 μs Audio Audiovstupy MIC nebo LINE IN 0dBm Max dbm Audiovýstupy LINE OUT 0dBm, zesilovač třídy D 4 /20W Max. + 8 dbm Regulace zesílení Vstup: min. +/ 20 db Výstup: 0 25 db Kodeky G.711 A-law, G.711 u-law, G.722, IMA_ADPC, PCM RS485 / Modbus Počet 1 Rychlost Max. 57,6 kbps na vyžádání 115,2 kbps Přepěťová ochrana 600 W 10/1000 μs Digitální vstupy Počet 4 Režim Digitální - NC / NO Analogový 0-30k pro vyvážené smyčky Relé výstup Počet 2 Typ kontaktu Přepínací Maximální zatížení 62,5VA (30W) / 1A / 60V odporová zátěž Napájení Napětí / VDC/AC VDC při použití SPEAKER OUT Příkon Max. 2 W Přepěťová ochrana 600 W 10/1000 μs Prostředí Pracovní teplota C teplota prostředí Skladovací teplota C Vlhkost Max. 95 % nekondenzující Mechanické Rozměry š / v / d Viz. nákresy Parametry Hmotnost 0,26 kg Certifikace CE Výrobce si vyhrazuje právo změny technických parametrů bez předchozího upozornění. 2/14

3 IPLOG Monitorovací jednotky IPLOG-DELTA-VOIP Rozměry IPLOG-DELTA-VoIP Verze: Testovací kusy Sériová výroba 3/14

4 IPLOG Monitorovací jednotky IPLOG-DELTA-VOIP Přenos audiosignálu po LAN v multicastové režimu VOIP moduly jsou vybaveny nástroji pro streamování G7 /G7 /PCM audio signálu po LAN. Nastavení komunikace je velmi jednoduché. Stačí vybrat požadovaný kodek a adresy pro multicastovou komunikaci. LAN & Při multicastové komunikaci nedochází ke zvyšování zátěže sítě se zvyšováním počtu příjemců. & Multicasty se šíří do všech směrů. Pro jejich správné směrování doporučujeme používat síťové prvky se zapnutou podporou IGMP protokolu. Například switche LAN-RING. Nastavení kodeku a souvisejících parametrů Režim: Přehrávač - odesílá stream Rekordér - přijímá stream Přehrávač&Rekordér - obousměrné audio po LAN Kodec: výběr kodeku G.711 A-law, G.711 µ-law, G.722, IMA ADPCM, PCM Vzorkovací frekvence: 8, 12, 16 nebo 24 khz. Výstupní úroveň [%]: Úroveň hlasitosti až na výstupu LINE OUT a speaker OUT. Vstupní úroveň [%]: Úroveň zesílení až 64, vstupního signálu LINE IN a MIC IN. 0 = zapnutí automatického zesílení Maximální zesílení v automatickém režimu [%]: až 64. Úroveň maximálního automatického zesílení vstupního signálu LINE IN a MIC IN. Uplatní se pouze pokud je Vstupní úroveň nastavena na 0. Vstupní úroveň: MIC - vstupní citlivost je nastavena pro připojení elektretového mikrofonu. LINE - vstupní citlivost je nastavena pro linkový vstup. Echo cancellation: Potlačení vzniku ozvěny. & Při změně nastavení, doporučujeme konfigurovat IPLOG jednotky samostatně. Změna kodeku a vzorkovací frekvence na vysílacím zařízení může zahltit ostatní jednotky, které tento stream přijímají. 4/14

5 IPLOG Monitorovací jednotky IPLOG-DELTA-VOIP Audio vstupy a výstupy LINE IN STEREO VSTUP (linková úroveň). MIC IN MONO VSTUP (vhodné pro elektretové mikrofony). Pro stereo jack platí zapojení na levý kanál viz. obrázek. LINE OUT Linkový stereo výstup. Speaker out Mono výstup pro připojení reproduktoru 4, max.20w. Nastavení audio kanálu Stereo (společné zesílení) Rekordér: Oba kanály mají stejné společné automatické zesílení. Přehrávač: Přehrání zvuku z obou vstupních kanálů. Dual (oddělené zesílení) Rekordér: Každý kanál má nezávislé automatické zesílení. Přehrávač: Přehrání zvuku z obou vstupních kanálů. Zapojení stereo jacku 3,5mm Stínění R L Pravý Rekordér: Vstup pouze z pravého vstupního kanálu bude přenášen. Přehrávač: Mono přehrávání na obou výstupech. Mono (směšovač) Rekordér: Vstupy z levého a pravého kanálů jsou smíchány. Přehrávač: Mono přehrávání na obou výstupech. Levý Rekordér: Vstup pouze z levého vstupního kanálu bude přenášen. Zapojení pro MIC-IN. Přehrávač: Mono přehrávání na obou výstupech. Tabulka kodeků Kodek Duplex Sample bits Sample rate [khz] Kanál Bitrate [kbit/s] G.711 A-Law Full 8 8 / 12 / 16 / / 96 / 128 / 192 Full 8 8 / 12 / 16 / / 192 / 256 / 384 G.711 µ-law Full 8 8 / 12 / 16 / / 96 / 128 / 192 Full 8 8 / 12 / 16 / / 192 / 256 / 384 G.722 Full 4 8 / 12 / 16 / / 48 / 64 / 96 Full 4 8 / 12 / / 96 / 128 Simplex IM A_ADPCM Full 4 8 / 12 / 16 / / 48 / 64 / 96 Full 4 8 / 12 / 16 / / 96 / 128 / 192 PCM Full 16 8 / 12 / 16 / / 192 / 256 / 384 Full 16 8 / / 384 Simplex / / 768 5/14

6 Hlavní přednosti systému LAN-RING Event Management Hlavním smyslem Event managementu je využití synergických efektů zvyšujících užitnou hodnotu systému jako celku. Kamery se tak již pasivně nedívají na přednastavené pozice, zatímco senzory mimo záběr detekují pohyb v chráněném prostoru, požár, otevření dveří, apod. Switche tyto podněty automaticky vyhodnocují a odesílají do kamer příkazy k otočení směrem k problematickému místu. Další příklady automatických akcí: Rozepnutí dveřního kontaktu nebo změna stavu PIR čidla, (pohyb, sabotáž, antimasking, porucha...) aktivuje odeslání HTTP/CGI příkazu do kamery k otočení na nastavený PRESET, spustí PATTERN apod. Synchronně odeslaný SNMP trap do VMS softwaru informuje obsluhu IP Watchdogy automaticky monitorují dostupnost IP zařízení ARP dotazy. Pokud zařízení neodpovídá, switch může automaticky odeslat SNMP trap, sepnout nebo rozepnout lokální/vzdálený výstup, restartovat PoE, odeslat , odeslat HTTP/CGI příkaz atd. Pokud připojená čidla naměří teplotu, vlhkost, hladinu kapaliny mimo požadované rozmezí, Event management poté automaticky vykoná nastavené akce jako např. zapnutí/vypnutí topení, větrání, klimatizace, odešle SNMP zprávy o zjištěných problémech atd. multifunkčnost Aplikace IPLOG-APP rozšiřují základní sadu nástrojů Event managementu o podporu: - perimetrických systémů - NVR - odečtu dat z elektroměrů, plynoměrů a vodoměrů. Více na. LOST VIDEO Dostupné vstupy a výstupy Event managment Unikátní sada nástrojů v menu EXTENSION switchů LAN-RING a jednotek IPLOG umožňuje nastavit automatické akce nezávislé na externím software. Pro jejich nastavení je k dispozici celá řada vstupů a výstupů, jejichž množství a typy postupně rozšiřujeme dle požadavků našich zákazníků. RS485 MIOS BUS MODBUS ETHERNET eventy TCP eventy z IP kamer SNMP Digitální vstupy Audio IN Vyvážené alarmové smyčky Advanced IP Watchdogy Stav optických kruhů a další interní proměnné S aplikacemi IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... EVENT MANAGEMENT RS485 MIOS BUS MODBUS ETHERNET eventy SNMP SMS Digitální/relé výstupy Audio OUT Přehrání audio samplu Restart PoE HTTP a ONVIF ovládání kamer S aplikacemi IPLOG-APP: NVR Geutebrück, MBUS, Peridect, Zamel, V-Alert... LEGENDA: dostupný nedostupný Přesné informace o podpoře jednotlivých typů vstupů a výstupů naleznete na 6/14

7 Hlavní přednosti systému LAN-RING HTTP/ONVIF klient pro ovládání kamer Event managment Switche LAN-RING mohou řídit kamery HTTP nebo ONVIF příkazy. Základní omezení HTTP/ONVIF klienta: switch může ovládat až 8 kamer umístěných kdekoliv na stejné LAN s identickým rozsahem IP adres, maximální délka HTTP příkazu je 8B (metody HTTP PUT a HTTP GET), typ povelu (otoč se na PRESET, spusť PATTERN, zobraz TEXT je omezen pouze SDK výrobce kamery, ONVIF klient podporuje pouze povely pro natáčení kamer na PRESET pozice. & Výhodou tohoto hardwarového řešení je vysoká rychlost reakce v řádu ms v porovnání se stovkami ms při ovládání kamer ze serverů. Ovládání kamer ze switchů může pomoci usnadnit zaznamenání narušitele i bez nutného zásahu obsluhy a s menším počtem kamer. Nastavení je velmi jednoduché a skládá se ze 3 kroků: 1. V menu Extension/CAM/Basic 2. Do menu Extension/CAM/User commands nakopírujte nastavte IP adresu a přihlašovací požadované HTTP příkazy. U PRESET příkazů AXIS je údaje ovládané kamery. tento krok možné vynechat. Jsou uloženy přímo v paměti našich zařízení. 3. V menu Extension/EVENTS nastavte požadovanou akci. Pokud je IN2 ve stavu Alarm, je na CAMERA 3 odeslán HTTP GET příkaz č. 3. Pokud IP Watchdog č. 3 detekuje odpojení IP zařízení, je na CAMERA 4 odeslán HTTP GET příkaz č. 6. Pokud dojde k rozpojení digitálního vstupu IN1, je na CAMERA 16 odeslán HTTP PUT příkaz č. 8. Typické příklady využití: Kamera se automaticky otáčí ke dveřím v případě rozpojení dveřního kontaktu, detekce pohybu PIR čidlem apod. V případě krádeže kamery, routeru se druhá kamera automaticky natočí na PRESET nebo spustí PATTERN tak, aby došlo k zachycení pachatele. Switch/IPLOG automaticky přepíná režim DEN/NOC kamery v závislosti na externím senzoru osvětlení. Relé výstup termokamery detekuje pohyb. Event management switche/iplog automaticky nasměruje otočnou kameru do zorného pole termokamery. 7/14

8 Hlavní přednosti systému LAN-RING Event managment Firmware LAN-RING switchů, minilan převodníků sériových linek a Nastavení serveru IPLOG jednotek podporuje odesílání ů přes SMTP server. E- maily je možné odesílat dvěma způsoby. A) Při generování každého povoleného trapu dojde k odeslání u na jednu adresu označenou jako Logger. Zpráva obsahuje čas, OID trapu, hodnotu a index. Tato funkce se označuje jako SMTP Logger. Lze ji využít například pro logování SNMP trapů ve formě ů. Ty obvykle nejsou na rozdíl od SNMP portů blokovány firewalem. Příklad odeslání OID Aktivace Loggeru B) Odeslání u lze nastavit i jako automatickou akci pro libovolný vstup v menu EVENTS lze odeslat až na adres. Odeslání každé informace se nastavuje samostatně pro každou adresu. Každá osoba tak dostává pouze y, které jí patří a není zatěžována zbytečnými informacemi.předmět je generován ve tvaru "IP adresa typ zařízení popisek". Tělo u se generuje ve tvaru například "datum čas Digital input IN1 closed. Nastavení adres Příklad odeslání u při aktivaci IN1 Příklad odeslání u po odpojení IP zařízení Příklad Eventu: v případě detekce odpojení zařízení č.7 je odeslán příjemci č.4 8/14

9 Hlavní přednosti systému LAN-RING Advanced IP watchdogy LAN-RING i IPLOG podporují Advanced IP Watchdogy, které nejenom monitorují dostupnost IP zařízení, ale jsou i schopny v případě zjištění problému provést celou řadu automatických akcí. K monitorování dostupnosti IP zařízení používají ARP protokol, což umožňuje jejich použití i u IP zařízení se zakázaným ICMP protokolem (pingy). V malých BOX a " switchích je IP Watchdogů 8, v 9" switchích 6 a v IPLOG jednotkách 3. & IP watchdog může: odeslat / SNMP trap, ovládat lokální / vzdálené relé, odeslat HTTP/ONVIF příkaz. Event managment Příklad Eventu: v případě detekce odpojení zařízení č.3 je sepnut relé výstup č.1 ETHernet eventy Zcela nová koncepce Event manažeru umožňuje nastavit eventy napříč zařízeními. Stačí vybrat vstupní zařízení, jeho vstup a v tomtéž menu i výstupní zařízení a jeho výstup. & Výstupem může být: digitální nebo analogový výstup METEL zařízení dostupného v síti, digitální nebo analogový výstup Modbus zařízení dostupného v síti. Příklad Eventu: v případě stavu SABOTAGE na IN 1 bude sepnut vzdálený relé výstup č.1 TCP eventy Event managment Moderní IP kamery umožňují v případě detekce pohybu, hlasitého zvuku, apod. odeslat TCP event a ten může být dalším vstupem Event managementu METEL. Menu IP kamery AXIS TCP menu SIMULand.v4 9/14

10 Hlavní přednosti systému LAN-RING Digitální vstupy a relé výstupy Event managment Digitální vstupy a relé výstupy umožňují přenášení dvoustavových informací v režimech: CLOSE v případě sepnutí vstupu dojde k provedení nastavené události. Typickým využitím je START tlačítko, které na relé výstupu vyvolá impulz pro otevření brány. OPEN v případě rozepnutí vstupu dojde k provedení nastavené události. Typickým využitím je nastavení OPEN módu u dveřního kontaktu. Po otevření dveří vyšle zařízení HTTP příkaz pro otočení na PRESET, PATTERN apod. CHANGE stavová informace je odeslána v případě jakékoliv změny na vstupu. Direct Stav vstupu je periodicky kopírován na nastavený výstup. Tento mód se obvykle používá k přenosu stavu vstupu přímo na relé výstup(y). Stavy digitálních vstupů mohou být přenášeny na lokální výstup(y) nebo pomocí volby ETH na výstup(y) vzdáleného zařízení. Příklad Eventu Výstupní režim: aktivuje zvolený výstup, deaktivuje zvolený výstup, kopíruje stav vstupu na výstup, dtto s negací, sepne výstup bez ohledu na jiné vstupy, rozepne výstup bez ohledu na jiné vstupy, přepisuje výstup bez ohledu na jiné vstupy, dtto s negací, aktivuje zvolený výstup na určitý čas, deaktivuje zvolený výstup na určitý čas. Příklad nastavení vyvážené smyčky Vyvážené alarmové smyčky Digitální vstupy switchů a monitorovacích jednotek IPLOG lze přepnout do ALARM režimu podporujícího vyvážené smyčky používané v poplachových systémech. Jde v podstatě o analogové vstupy s proměnným odporem připojené smyčky v rozsahu.3 k Způsob vyvážení smyček a odpor odpovídající jednotlivým stavůmlze velmi snadno nastavit v aplikaci SIMULand. Příklady: Zapojení dvojitě vyvážené zóny se signalizací poruchy 1k0 3k0 ALARM TAMPER PORUCHA 1k0 3k0 12k 1k0 Zapojení dvojitě vyvážené zóny se signalizací poruchy a maskování & Červené texty v menu znamenají, že nastavení nejsou uložena do zařízení. 10/14 ALARM SABOTÁŽ PORUCHA ANTIMASK. 1k0

11 Hlavní přednosti systému LAN-RING RS485 MIOS BUS Všechny vstupy a výstupy zařízení připojených na MIOS sběrnici může použít Event management k nastavení automatických akcí. Event managment Příklad Eventu: v případě překročení kritické teploty je sepnuto vzdálené relé & Hlavní přednosti MIOS sběrnice: automatická Plug&Play detekce typu zařízení a přiřazení adresy ( -16), dostupnost všech IO a čidel protokoly SNMP.v2/v3, MIOS podporuje analogové vstupy, výstupy a čidla pro měření analogových veličin, upgrade MIOS zařízení po LAN, délka sběrnice až m. Připojení dalších systémů přes RSxxx porty multifunkčnost LAN-RING switche i IPLOG jednotky nabízí celou řadu provozních režimů pro propojení s dalšími systémy: RS485 - režim pro všechny systémy se standardní RS48, RS4 a RS 3 komunikací. Obvykle je používán v měření a regulaci (Modbus TCP/RTU) včetně poplachových systémů s vysokými nároky na rychlou odezvu. Seznam vyzkoušených systémů naleznete na. Některé poplachové systémy vyžadují kromě extrémně malého zpoždění (3- ms/9,6kbps) i další speciální podmínky přenosu. Proto byly do nastavení RS48 portů přidány režimy: Dominus - pro připojení RS48 sběrnice poplachového systému Dominus. Galaxy - pro připojení RS48 sběrnice poplachového systému Galaxy. SPC** - pro připojení RS48 sběrnice poplachového systému SPC (Siemens). Cias - pro připojení RS48 sběrnice mikrovlných bariér výrobce Cias. Peridect - pro připojení RS 3 sběrnice perimetrického systému Peridect. & Při přenosu dat poplachových systémů projektovaných dle ČSN EN platí následující pravidla: všechny rámce jsou označeny VLAN hlavičkami dle IEEE 802.1Q, všechny připojené systémy mají vymezenou šířku pásma (ochrana proti DDoS útokům), data poplachových systémů mají nastaveny QoS bity na nejvyšší prioritu, aktivita všech portů přenosového systému může být monitorována SNMP protokolem. Seznam dostupných MIOS modulů kompatibilita OBJEDNACÍ N ÁZEV POPIS SEZN AM VSTUPŮ A VÝSTU PŮ IPSEN-BL8I- Koncentrátor 8x vstup digitální/vyvážená smyčka 0 30kΩ, 4x otevřený kolektor, 1 programovatelné relé IPSEN-BL8O- Expandér 8x vyvážený výstup 0 30kΩ, 4x vstup digitální/vyvážená smyčka 0 30kΩ, 2 programovatelné relé IPSEN-D6 IO modul 6x digitální vstup, 6x relé výstup (1x relé 230VAC) IPSEN-D16 IO modul 16x digitální vstup, 8x relé výstup IPSEN-T1 a T2 Čidlo teploty 1x teplotní senzor C to +80 C IPSEN-TH1 a TH2 Čidlo teploty a vlhkosti 1x teplotní senzor C to +80 C / 1x senzor relativní vlhkosti: 0 100% RH IPSEN-H2O Detektor zaplavení 1x vstup pro připojení detekčního kabelu 7,62 76,2m, 1x relé výstup 11/14

12 Hlavní přednosti systému LAN-RING Podpora monitorovacích a vizualizačních softwarů kompatibilita Switche podporují celou řadu monitorovacích a vizualizačních softwarů. Pro komunikaci s těmito softwary je z důvodu bezpečnosti používána výhradně šifrovaná SNMP komunikace (.v3) a metody: SNMP SET - nastavení zařízení SNMP protokolem. Typickým příkladem je nastavení relé a jakákoliv konfigurace fast/gigabit Ethernet portů nebo sériových sběrnic RS48. SNMP GET - zjištění stavové informace na základě dotazu z řídícího systému. Touto formou jsou přenášeny zpravidla nekritické provozní informace. SNMP manager periodicky dotazuje SNMP agenty. Nevýhodou je, že k přenosu informace může dojít se zpožděním i několika sekund. SNMP TRAP - zařízení autonomně odesílá stavové informace do řídícího systému. SNMP TRAP je obvykle používán pro přenos kritických stavů. Jeho výhodou je v porovnání s SNMP GET okamžitá reakce. & Pro integraci do dalších programů jsou na dostupné MIB soubory. Monitorování síťové infrastruktury kompatibilita Pro monitorování síťových zařízení METEL doporučujeme používat software ZABBIX (testováno) nebo jakýkoliv jiný software s podporou SNMP.v3/v c. Vizualizace síťové infrastruktury kompatibilita Pro monitorování a vizualizaci síťové infrastruktury, skládající se ze switchů METEL nebo jiných výrobců doporučujeme používat software IFTER EQU. Jedná se o informační systém pro vizualizaci, integraci a správu bezpečnostních systémů, systémů automatizace budov a jejich řízení z kontrolních center. IFTER EQU má vestavěnou podporu: systémů kontroly vstupu, kamerových systémů, Příklad detailu switche v IFTER EQU poplachových systémů, systémů požární signalizace, systémů automatizace budov. Software umožňuje nastavit reakce jednoho systému na události, ke kterým došlo v jiném systému. Jednou z jeho základních výhod je nativní podpora standardů SNMP, MODBUS, BACKNET, OPC bez nutnosti vytvářet speciální drivery. IFTER EQU využívá architekturu klient-server. Klientská pracoviště jsou napojena na centrální databáze pro ukládání procesních dat. Flexibilní architektura klient-server tak umožňuje správu systému z libovolného místa LAN / WAN. Přepínání panelů EPS čidlo EZS čidlo Panik tlačítko Příklad grafického panelu IFTER EQU (100% editovatelné uživatelem) Serverovna s čidlem teploty, detektory rozbití skla a úniku vody. Video live stream nebo záznam z NVR Stavová tlačítka rychlého přístupu 12/14

13 - Rychlý instalační manuál REV: IPLOG-DELTA-VOIP Monitorovací jednotky 1. Montáž IPLOG připevněnete na rovný podklad nebo na lištu DIN35. Držáky jsou součástí příslušenství. 2. Připojte napájení Dle obrázků níže připojte napájení v rozsahu 6 až 6 VDC nebo 6 až 3 VAC. Připojení napájení je signalizováno rozsvícením diody LED PWR. Popis portů IPLOG-DELTA-VOIP SPEAKER OUT: Audio mono výstup pro reproduktor 4 max. 20W. LINE OUT: Linkový stereo výstup LINE IN: Linkový stereo vstup MIC IN: Mikrofonní mono vstup. NAPÁJENÍ 10-30VAC, 16-60VDC ST PWR BUS1 Rx BUS1 SUPPLY Tx 10-30VAC 10-60VDC OUT2 OUT1 A+ IN3 IN1 B- GND IN4 IN2 +5V LAN SPEAKER OUT GND + OUT 1 OUT 2 N.O. GND COM N.C. LINE OUT N.O. IPLOG-DELTA-VoIP # COM N.C. LINE IN GND IN1 IN2 MIC IN IN3 IN4 BUS: RS485 sériová sběrnice RS485 / Modbus Přepěťová ochrana 30A (8/20μs). LAN: PORT 10/100Mbps Přepěťová ochrana 30A (8/20μs) PoE-PD podporuje napájení IPLOGu přes PoE dle IEEE802.3af/at IN1 IN4: Programovatelné digitální / alarmové vstupy pro připojení spínačů, tamperů, PIR čidel... Vstupy jsou chráněny přepěťovou ochranou 30A (8/20μs). OUT +5VDC: výstup 5VDC pro připojení externích čidel OUT1, OUT2: Relé s přepínacím kontaktem. Výstup je jištěn vratnou proudovou ochranou. 13/14

14 Rychlý instalační manuál REV: IPLOG-DELTA-VOIP Monitorovací jednotky Příklad nastavení multicastových adres LAN IPLOG-1 IPLOG-2 IPLOG-3 Příklad: IPLOG- vysílá audio stream na IPLOG-2 a IPLOG-3. IPLOG- zároveň odesílá stream na IPLOG-1. V konfiguračním menu Extension/Audio/Eth-Aud se nastavuje přijímací a vysílací multicastová adresa. IPLOG-1 IPLOG-2 IPLOG-3 Rx: Rx: Rx: Tx: Tx: Tx: Rx port: 5004 Rx port: 5004 Rx port: 5004 Tx port: 5004 Tx port: 5004 Tx port: 5004 & IPLOG-1 a IPLOG- budou v módu Přehrávač&Rekordér a IPLOG-3 bude v módu Přehrávač. 14/14
