2 Obsah Regulatorní informace... 3 Popis varovných symbolů... 3 Bezpečnostní zásady... 4 Předmluva... 6 Záruka a servis Začínáme Obsah krabice Seznámení s TV Funkce Ovládací panel Vstupní a výstupní zásuvky Dálkový ovladač Vložení baterií do dálkového ovladače Uvedení TV do provozu Základní připojení Připojení napájení Připojení antény nebo kabelové TV Připojení externích zařízení Připojení externích sluchátek Připojení k zařízením AV Připojení videorekordéru/ set-top-boxu/ přehrávače DVD pomocí komponentního signálu/ VIDEO Připojení k počítači pomocí VGA Připojení k počítači pomocí DVI Připojení HDMI Připojení USB Připojení videorekordéru/ set-top-boxu/ přehrávače DVD pomocí SCART Používání TV Zapnutí a vypnutí TV Přepínaní zdrojových signálů Automatické vyhledávání kanálů Výběr kanálů Nastavení hlasitosti Nastavení v nabídce OSD (On-Screen Display) Nabídky nastavení OSD

3 Obsah 3.2 Úpravy nastavení obrazu Úpravy nastavení zvuku Úpravy nastavení kanálů Úpravy nastavení DTV Provádění nastavení PC Úpravy nastavení konfigurace Odstraňování problémů Podpora synchronizace Technické údaje Demontáž podstavce Použití kabelové svorky

4 Regulatorní informace Prohlášení o shodě CE Toto zařízení splňuje požadavky směrnice rady EU 2004/108/EC o harmonizaci zákonů členských států o elektromagnetické kompatibilitě a směrnice 2006/95/EC o harmonizaci zákonů členských států o elektrickém zařízení pro používání v konkrétních napět ových limitech. Společnost Hannspree nenese žádnou odpovědnost za jakékoli zanedbání těchto požadavků v důsledku nedoporučené úpravy tohoto zařízení. Popis varovných symbolů POZOR NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍRAT VAROVÁNÍ POZOR Tento symbol upozorňuje uživatele na důležité pokyny pro používání, údržbu (opravu) a na další důležité informace, které souvisejí s tímto TV. Tento symbol upozorňuje uživatele na nebezpečí úrazu elektrickým proudem způsobený nebezpečnými nebo neizolovanými součástmi. 3

5 Bezpečnostní zásady Poznámky k bezpečné instalaci Umístění Nenechávejte TV dlouhodobě vystavený přímému slunečnímu záření nebo jiným silným zdrojům tepla. Ponechte dostatečný prostor mezi TV a stěnou pro dostatečné vyzařování tepla. VAROVÁNÍ Nevystavujte toto zařízení dešti nebo vlhkosti, aby se omezilo nebezpečí požáru nebo úrazu elektrickým proudem. Zařízení nesmí být vystaveno kapající nebo stříkající tekutině a na zařízení nesmí být umístěny žádné předměty naplněné vodou, např. vázy. POZOR Tyto servisní pokyny smí používat pouze kvalifikovaný servisní pracovník. Aby se zabránilo nebezpečí úrazu elektrickým proudem, bez náležité kvalifikace neprovádějte žádná jiná servisní opatření kromě těch, která jsou uvedena v tomto návodu na použití. Poznámky: Tento LCD TV monitor je určen pouze pro zábavní použití a použití pro vizuálního zobrazení jsou vyloučeny. Toto zařízení používá pro připojení k počítači konektor VGA. Aby se omezilo rušení zdrojového signálu hlavní frekvencí, použijte kabel monitoru VGA s feritovým stíněním. 4

6 Osobní bezpečnost 1. Aby se zabránilo přetížení zdroje napájení, nikdy nepřipojujte příliš mnoho elektrických zařízení do jedné zásuvky, lišty zásuvek nebo k prodlužovacímu kabelu. 2. Uvnitř tohoto TV se nacházejí elektrické součástky pod nebezpečně vysokým napětím. Aby se zabránilo úrazu elektrickým proudem, nedemontujte opláštění zařízení. 3. Nezasunujte ani nevhazujte malé kovové předměty nebo hořlavé materiály do větracího otvoru TV. 4. V případě nárazu, pádu nebo jiného poškození TV ihned odpojte napájecí kabel a kontaktujte autorizovaného servisního technika. 5. Dojde-li k vniknutí nebo natečení jakékoli tekutiny do TV, kontaktujte autorizovaného servisního technika. 6. Obrazovka tohoto TV je vyrobena ze skla. Zabraňte úderu do obrazovky nebo jejímu poškrábání. Dojde-li k rozbití obrazovky, nedotýkejte se rozbitého skla. 7. Nenechávejte tento TV používat dětmi bez dozoru. 8. Při připojování zástrčky napájecího kabelu postupujte opatrně. Přidržujte zástrčku. Nepokoušejte se odpojit zástrčku tahem za napájecí kabel. Instalace 1. Neumíst ujte TV na místa s nadměrným množstvím páry nebo prachu. 2. Zabraňte zablokování větracích otvorů TV, neumíst ujte TV na postel, gauč, koberec nebo do uzavřené skříňky. 3. Umístěte venkovní anténu mimo dráty elektrického vedení, aby se zabránilo případnému nebezpečí. 5

7 Předmluva Děkujeme vám za zakoupení televizoru LDC (Liquid Crystal Display) společnosti Hannspree. Tento nový TV vám přináší vynikající obraz a zvuk a zároveň obohacuje váš životní styl pokročilou technologií. Před instalací, používáním nebo ovládáním tohoto TV si pečlivě přečtěte celou tuto příručku. Aby byla zajištěna bezpečná a správná instalace a používání tohoto TV, je třeba dodržovat pokyny pro bezpečnost a používání v této příručce. Tato příručka vám pomůže při instalaci a používání TV. Přesnost informací uvedených v této příručce byla pečlivě ověřena; nicméně přesnost obsahu nelze zaručit. Změna informací v této příručce bez předchozího upozornění vyhrazena. V rozsahu povoleném platnými zákony nenese společnost Hannspree, Inc. (dále pouze Hannspree ) žádnou odpovědnost za přímé, nepřímé, zvláštní, exemplární, náhodné nebo následné škody způsobené jakoukoli nepřesností nebo nedostatkem v této příručce, i když byla společnost na možnost vzniku takových škod předem upozorněna. Záruka a servis Plné znění podmínek záručního servisu viz Záruční list přiložený k TV. 6

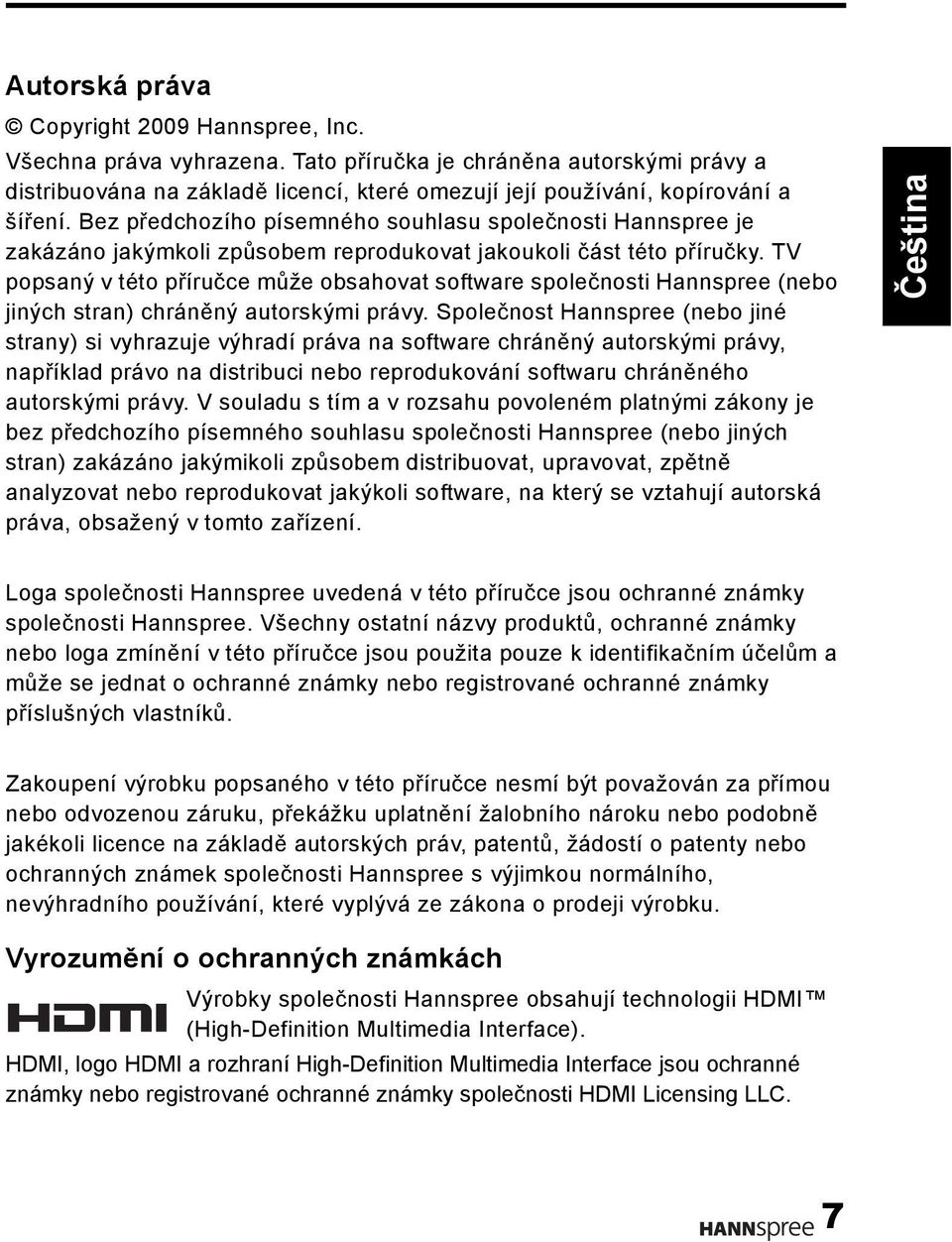

8 Autorská práva Copyright 2009 Hannspree, Inc. Všechna práva vyhrazena. Tato příručka je chráněna autorskými právy a distribuována na základě licencí, které omezují její používání, kopírování a šíření. Bez předchozího písemného souhlasu společnosti Hannspree je zakázáno jakýmkoli způsobem reprodukovat jakoukoli část této příručky. TV popsaný v této příručce může obsahovat software společnosti Hannspree (nebo jiných stran) chráněný autorskými právy. Společnost Hannspree (nebo jiné strany) si vyhrazuje výhradí práva na software chráněný autorskými právy, například právo na distribuci nebo reprodukování softwaru chráněného autorskými právy. V souladu s tím a v rozsahu povoleném platnými zákony je bez předchozího písemného souhlasu společnosti Hannspree (nebo jiných stran) zakázáno jakýmikoli způsobem distribuovat, upravovat, zpětně analyzovat nebo reprodukovat jakýkoli software, na který se vztahují autorská práva, obsažený v tomto zařízení. Loga společnosti Hannspree uvedená v této příručce jsou ochranné známky společnosti Hannspree. Všechny ostatní názvy produktů, ochranné známky nebo loga zmínění v této příručce jsou použita pouze k identifikačním účelům a může se jednat o ochranné známky nebo registrované ochranné známky příslušných vlastníků. Zakoupení výrobku popsaného v této příručce nesmí být považován za přímou nebo odvozenou záruku, překážku uplatnění žalobního nároku nebo podobně jakékoli licence na základě autorských práv, patentů, žádostí o patenty nebo ochranných známek společnosti Hannspree s výjimkou normálního, nevýhradního používání, které vyplývá ze zákona o prodeji výrobku. Vyrozumění o ochranných známkách Výrobky společnosti Hannspree obsahují technologii HDMI (High-Definition Multimedia Interface). HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC. 7

9 1 Začínáme 1.1 Obsah krabice Zkontrolujte, zda krabice obsahuje následující položky. Pokud některá položka chybí nebo je poškozená, ihned kontaktujte zákaznický servis společnosti Hannspree. TV Uživatelská příručka Stručná příručka Záruční list Napájecí kabel Dálkový ovladač a baterie Hadřík pro čištění TV Na základě směrnice WEEE nesmí být tento TV v Evropě po ukončení životnosti likvidován jako běžný odpad. Při likvidaci postupujte podle pokynů pro recyklaci na našem webu. Jako partner organizace ENERGY STAR zajistila společnost Hannspree, aby tento výrobek splňoval kritéria programu ENERGY STAR pro efektivní spotřebu energie. 8

10 1.2 Seznámení s TV Tento TV umožňuje sledovat vysílání SECAM/ PAL/ DVB-T, kabelové vysílání nebo vysílání kanálů digitální televize a umožňuje snadno připojit videorekordér, set-topbox nebo přehrávač DVD ke vstupním portů SCART, HDTV (komponentní), AV (kompozitní) a HDMI (umístění těchto portů závisí na modelu). Tento TV lze po připojení k portu VGA rovněž používat jako počítačový monitor. Snadno přístupná ovládací tlačítka na TV a praktický dílkový ovladač umožňují přepínat kanály, upravovat hlasitost a měnit nastavení zobrazení prostřednictvím systému obrazovkové nabídky OSD se snadným používáním. Zabudované stereofonní reproduktory zajišt ují plný bohatý zvuk a praktický port výstupu zvuku umožňuje připojit externí zvukový systém nebo sluchátka. 1.3 Funkce Tuner TV: Zabudovaný tuner TV Podpora zvuku / videa: Vstupy SCART Vstup VGA (PC) Vstupy HDMI Vstup HDTV (komponentní) Vstupy P/L zvuku Linkový vstup PC Výstup pro připojení stereofonních sluchátek 3,5 mm AV (kompozitní) vstup Systém obrazovkové nabídky OSD Teletext (TV RF+SCART) 1.5v. s pamětí 500 stránek Zabudované stereofonní reproduktory Technologie vylepšení obrazu Inverzní poměr snímkování 3:2/2:2 Hřebenový filtr 3D HD-ready TV Potlačení šumu Rozšířené odstraňování prokladu 3D Zvýraznění okrajů Poznámka: Podporující zařízení zmíněná v této příručce se mohou měnit v závislosti na modelu. Další informace viz uživatelská příručka výrobce nebo stručná příručka k vašemu modelu TV. 9

11 1.4 Ovládací panel Popis Tlačítko Funkce Napájení Vstupní zdroj Nabídka INPUT MENU Slouží k zapnutí nebo vypnutí TV. Slouží k výběru požadovaného vstupního zdroje. Stisknutím zapnete/ vypnete obrazovkovou nabídku (OSD). Výběr programu P Slouží ke zvýšení čísla programu nebo k přechodu nahoru na předchozí položku nabídky OSD. Výběr programu P Slouží ke snížení čísla programu nebo k přechodu dolů na další položku nabídky OSD. Nastavení hlasitosti VOL + Slouží ke zvýšení hlasitosti nebo k přechodu vpravo v nabídce OSD. Nastavení hlasitosti VOL - Slouží ke snížení hlasitosti nebo k přechodu vlevo v nabídce OSD. Infračervený dálkový snímač Přijímá příchozí příkazy dálkového ovladače. Indikátor zapnutí/ pohotovostního režimu Ukazuje režim napájení nebo pohotovostní režim, stav zapnuto/vypnuto představují zelené/červené světelné indikátory. Reproduktory Poskytují vysoce kvalitní zvuk. 10

12 1.5 Vstupní a výstupní zásuvky Popis Konektor Funkce Kabel / anténa Výstup pro připojení sluchátek TV / DTV CABLE / ANTENNA EAR PHONE Slouží k připojení antény nebo kabelové TV. Slouží k připojení sluchátek nebo externích reproduktorů se zabudovaným zesilovačem. Vstupy komponentního signálu / CVBS vstupy zvuku R AUDIO L Slouží k připojení externího zařízení, například videorekordéru, set-top-boxu nebo přehrávače DVD. Vstupy komponentního signálu (video) Y Pb Pr Slouží k připojení externího zařízení, například videorekordéru, set-top-boxu nebo přehrávače DVD. Vstup zvuku PC PC LINE IN Slouží k připojení linkového portu/ portu zvuku počítače. VSTUP/VÝSTUP SCART SCART IN/OUT Slouží k připojení externího zařízení, například videorekordéru, set-top-boxu nebo přehrávače DVD se vstupem AV, S- Video, RGB, L/P, výstupem analogové TV a výstupem L/P. Vstup VGA (PC) VGA Slouží k připojení k portu VGA počítače. Servis SERVICE Pouze pro účely servisu. Není k dispozici pro uživatele. Video VIDEO Slouží k připojení externího zařízení, například videorekordéru, set-top-boxu nebo přehrávače DVD. CI CI Slouží k připojení k zařízení CI. Vstup HDMI 1 HDMI 1 Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. 11

13 Popis Konektor Funkce Vstup HDMI 2 Konektor napájení HDMI 2 AC IN Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Slouží k připojení dodaného napájecího kabelu. 1.6 Dálkový ovladač Popis Ikona Funkce Napájení Typ vstupního signálu Klávesnice INPUT Stisknutím zapnete nebo vypnete TV. Stisknutím vyberte některý z typu vstupního signálu: TV, DTV, SCART, AV, HDMI 1, HDMI 2, HDTV, nebo PC. Slouží k přímému výběru programu. Stisknutím 0-9 zadejte čísla programů (v případě programu 10 stiskněte 1 a 0). Seznam funkcí Pro.LIST Stisknutím zobrazíte zahrnuté programy. LAST Poslední Informace INFO Stisknutím se vrátíte na poslední vybraný kanál. 1. Stisknutím zobrazíte informace o aktuálním kanálu/ programu. 2. Během výběru nabídky DTV stisknutím zobrazíte informace nápovědy o nástrojích Channel Organizer (Organizátor kanálů), Channel Sorting (Třídění kanálů), Channel Grouping (Seskupení kanálů), Time (Čas) a Parental Rating (Rodičovské hodnocení). 12

14 Popis Ikona Funkce Nabídka MENU Stisknutím zapnete/ vypnete obrazovkovou nabídku (OSD). OK OK Stisknutím potvrdíte výběr. Stisknutím nahoru, dolů, vlevo nebo vpravo Šipky procházejte nabídkami OSD. Elektronický přehled televizních programů EPG Stisknutím zobrazíte podrobné programovací informace pro kanály (pouze pro DTV). Režim teletextu TEXT Stisknutím aktivujete teletext. Nastavení hlasitosti Ztlumit VOL MUTE / VOL Stisknutím VOL + zvýšíte hlasitost zvuku. Stisknutím VOL - snížíte hlasitost zvuku. Stisknutím zcela vypnete zvuk. Chcete-li zvuk obnovit, znovu stiskněte toto tlačítko nebo stiskněte tlačítka pro nastavení hlasitosti. Duální zvuk Výběr programu Červené, zelené, žluté, modré Rejstřík Kombinovat P / P INDEX MIX Stisknutím můžete změnit výběr více zvuků TV kanálu. Stisknutím P zvýšíte číslo programu. Stisknutím P snížíte číslo programu. Stisknutím barevných tlačítek lze provádět konkrétní úkoly v nabídce OSD nebo v režimu teletextu. Stisknutím zobrazíte tabulku dostupných předmětů teletextu. (Programovatelné pouze v režimu teletextu) Stisknutím zobrazíte teletext přes program na obrazovce. (Programovatelné pouze v režimu teletextu) 13

15 Popis Ikona Funkce Upravit velikost Titulky SIZE SUBTITLE Stisknutím upravíte velikost obrazu. (Programovatelné pouze v režimu teletextu) Je-li v případě zdroje ATV aktivován režim teletextu a teletext má stránku s titulky, stisknutím zobrazíte stránku s titulky. V případě zdroje DTV stisknutím zobrazíte nabídku OSD titulků a potom vyberte jazyk. HOLD Stisknutím deaktivujete automatické procházení stránek, ke kterému dochází pouze, když existuje více teletextových stránek. Přidržet (Programovatelné pouze v režimu teletextu) Odhalit REVEAL Stisknutím zobrazíte skryté informace, například řešení hádanek. (Programovatelné pouze v režimu teletextu) Zvukový režim SOUND Opakovaným stisknutím můžete přepínat všemi nastaveními obrazu: Standardní, Hudba, Film, Řeč nebo Uživatel. Režim obrazu PIC Opakovaným stisknutím můžete přepínat všemi nastaveními obrazu: živý, měkký, vlastní, standardní. Stisknutím vyberte oblíbené kanály a stisknutím tlačítek / přejděte na oblíbené kanály. Oblíbený kanál FAV. Stisknutím otevřete nabídku seznamu oblíbených kanálů, stisknutím / vyberte kanály a stisknutím tlačítka OK přejděte na oblíbené kanály. Zmrazit FREEZE S Stisknutím pozastavíte obraz videa na obrazovce. (Programovatelné pouze ve zdroji TV) 14

16 Popis Ikona Funkce Časovač vypnutí Poměr stran SLEEP ASPECT Opakovaným stisknutím nastavíte časovač vypnutí (15, 30, 45, 60, 90 nebo 120 minut). Časovač zrušíte výběrem možnosti Sleep Off (Vypnout časovač). Slouží k úpravě poměru šířky a výšky obrazu s poměrem stran: AUTOMATICKY, celá obrazovka, normální, panorama, lupa, titulky. Poznámka: Pro dosažení optimálních výsledků používejte dálkový ovladač v odpovídající vzdálenosti od přední strany TV. Nemiřte na TV pod úhlem větším, než 30 stupňů. Provozní vzdálenost může být omezena, když je signál snímače přímo vystaven silnému světlu. Namiřte vysílač na dálkovém ovladači na snímač signálu a zajistěte, aby mezi oběma nebyly žádné překážky. 15

17 1.7 Vložení baterií do dálkového ovladače 1 Otevřete víčko přihrádky baterií na zadní straně dálkového ovladače (A). (A) 2 Vložte baterie do přihrádky podle značek polarit v přihrádce (B). (B) 3 Nasaďte víčko přihrádky baterií (C). (C) 16

18 POZOR Nebudete-li dálkový ovladač delší dobu používat, vyjměte baterie a řádně je uložte. Při manipulaci s poškozenými nebo vytékajícími bateriemi postupujte opatrně a v případě kontaktu s vyteklou chemickou tekutinou si omyjte ruce mýdlem. Používá-li dálkový ovladač dvě baterie, nekombinujte nové a staré baterie, jinak bude zkrácena životnosti nové baterie. Ze starých baterií mohou vytékat chemické tekutiny. Nebezpečí výbuchu při chybné výměně baterie. Nahraďte pouze stejným nebo ekvivalentním typem doporučeným výrobcem zařízení. Použité baterie zlikvidujte podle pokynů výrobce. Seznamte se s místními pravidly pro recyklaci a likvidaci odpadů nebo požádejte místního zpracovatele odpadů o pokyny pro likvidaci použitých baterií. Ve víčku dálkového ovladače může být umístěn magnet a proto neumíst ujte magneticky citlivé předměty, jako například hodinky, kreditní karty nebo média flash do blízkosti víčka. Při otevírání víčka dálkového ovladače nepoužívejte sílu; mohlo by dojít k poškození závěsu. 17

19 2 Uvedení TV do provozu 2.1 Základní připojení Připojení napájení 1 Připojte napájecí kabel ke vstupu střídavého napájení na zadní straně TV. 2 Připojte zástrčku na druhém konci napájecího kabelu do elektrické zásuvky Připojení antény nebo kabelové TV Připojte jeden konec kabelu VHF/UHF (anténa) nebo kabelu CATV do zdířky TV/DTV na zadní straně TV. Anténa TV / DTV CABLE / ANTENNA Koaxiální kabel Uzemňovací svorka Uzemnění Poznámka: Obrázky jsou pouze ilustrační a mohou se lišit podle modelu nebo oblasti. Pokud po připojení k anténě nebo ke kabelové TV přípojce nelze přijímat kanály, zkuste vyhledat kanály. 18

20 2.2 Připojení externích zařízení Připojte externí zařízení, jako například videorekordéry, set-top-boxy, přehrávače DVD, videoherní konzole, sluchátka nebo počítač k TV prostřednictvím příslušných portů na zadní straně TV Připojení externích sluchátek Sluchátka EAR PHONE Reproduktory (Zabudované zesilovače) Poznámka: Externí reproduktory ani sluchátka nejsou s tímto TV dodávány. Po připojení sluchátek nebudou fungovat vnitřní reproduktory TV. Používejte pouze externí reproduktory se zabudovanými zesilovači. Současně může být připojeno pouze externí zařízení pro zvuk. 19

21 2.2.2 Připojení k zařízením AV Následující obrázek ukazuje způsob připojení zařízení AV k tomuto TV prostřednictvím portů HDMI (A), Komponentní/AUDIO (B), SCART (C) a VEDIO/ AUDIO (D). A B C D HDMI 1 HDMI 2 nebo AUDIO R L Y Pb Pr nebo SCART nebo VIDEO R AUDIO L Adaptér SCART (Volitelně) R-AUDIO-L/MONO VIDEO S.VIDEO Kabel videa (Volitelně) Kabel HDMI (Volitelně) Zvukový kabel (Volitelně) Kabel zvuku/ videa (Volitelně) Kabel SCART (Volitelně) Kabel zvuku/videa (Volitelně) HDMI R L Y PB PR L R VIDEO S-VIDEO SCART VIDEO R L Herní videokonzole nebo Videorekordér Set-top-box DVD Poznámka: Porty zvuku zobrazené v Komponentní / Zvuk (B) a Video / Zvuk (D) jsou fyzicky totožné porty. Při připojování zařízení AV lze vybrat pouze skupinu portů zvuku. 20

22 2.2.3 Připojení videorekordéru/ set-top-boxu/ přehrávače DVD pomocí komponentního signálu/ VIDEO Připojte TV k videorekordéru/ set-top-boxu/ přehrávači DVD pomocí vstupů komponentního signálu / VIDEO. AUDIO R L Y Pb Pr Videorekordér Set-top-box DVD Zvukový kabel (Volitelně) Kabel videa (Volitelně) VIDEO R AUDIO L Kabel videa (Volitelně) Videorekordér Set-top-box DVD Zvukový kabel (Volitelně) 21

23 2.2.4 Připojení k počítači pomocí VGA Chcete-li používat TV jako počítačový monitor, připojte jej k počítači pomocí portu VGA podle obrázku. 1 Připojte port VGA tohoto TV k výstupu VGA počítače. 2 Chcete-li poslouchat zvuk z počítače, připojte port linkového výstupu počítače k portu PC LINE IN tohoto TV. VGA PC LINE IN Zvukový kabel (Volitelně) Počítač Kabel videa (Volitelně) Připojení k počítači pomocí DVI Chcete-li používat TV jako počítačový monitor, připojte jej k počítači pomocí portu DVI podle obrázku. 1 Připojte port HDMI tohoto TV k výstupu DVI počítače. 2 Chcete-li poslouchat zvuk z počítače, připojte port linkového výstupu počítače k portu PC LINE IN tohoto TV. HDMI 1 HDMI 2 PC LINE IN Zvukový kabel (Volitelně) Počítač HDMI Kabel HDMI-DVI (Volitelně) 22

24 2.2.6 Připojení HDMI HDMI (High Definition Multimedia Interface) zaručuje, aby byl ze zdroje do vašeho TV odesílán vždy nejlepší videosignál. Připojení zařízení HDMI k tomuto TV viz následující obrázek. HDMI 1 HDMI 2 Kabel HDMI (Volitelně) Přehrávač DVD Poznámka: Když je připojen kabel HDMI, není nutné připojovat zvukový kabel. Nicméně je to nutné, pokud je připojen kabel HDMI-DVI Připojení USB Servisní port, pouze pro aktualizaci DTV F/W. SERVICE Jednotka USB (Volitelně) 23

25 2.2.8 Připojení videorekordéru/ set-top-boxu/ přehrávače DVD pomocí SCART Použijte port SCART pro připojení TV, videorekordéru, přehrávače VCD nebo DVD nebo herní videokonzole. V závislosti na portech, které jsou k dispozici na vašem přehrávači, můžete pro připojení použít kabel SCART nebo adaptér SCART (volitelně). SCART Adaptér SCART (volitelně) R-AUDIO-L/MONO VIDEO S.VIDEO Kabel SCART (Volitelně) Připojit ke konektorům AV Připojit ke konektorům S-video Poznámka: Konektor S-Video a konektory AV nelze připojit současně, protože by mohlo dojít ke vzniku špatných signálů. Tyto kabely jsou barevně rozlišené (černý, červený, bílý a žlutý). Připojte každý barevně rozlišený kabel k příslušnému konektoru na vašem zařízení. 24

26 2.3 Používání TV Zapnutí a vypnutí TV 1 Stiskněte na ovládacím panelu nebo na dálkovém ovladači. Barva indikátoru LED napájení na TV se změní z červené na zelenou, což znamená, že TV je zapnutý. 2 Znovu stiskněte. Barva indikátoru LED napájení se změní z zelenou na červené, což znamená, že TV je vypnutý Přepínaní zdrojových signálů Stisknutím INPUT (VSTUP) na ovládacím panelu nebo dálkovém ovladači vyberte vstupní zdrojový signál Automatické vyhledávání kanálů Před používáním TV ke sledování programů je třeba nejdříve aktivovat vyhledávání kanálů. 1 Stiskněte MENU (NABÍDKA) na ovládacím panelu nebo na dálkovém ovladači a potom přejděte do nabídky Channel / DTV (Kanál / DTV). 2 Vyberte Auto Search (Automatické vyhledávání). 3 Stisknutím na dálkovém ovladači spust te vyhledávání kanálů Výběr kanálů Stisknutím P na dálkovém ovladači nebo na ovládacím panelu zvyšte číslo kanálu. Stisknutím P na dálkovém ovladači nebo na ovládacím panelu snižte číslo kanálu. Stisknutím číselných tlačítek na dálkovém ovladači zadejte číslo konkrétního kanálu Nastavení hlasitosti 1 Stisknutím VOL+ na ovládacím panelu nebo na dálkovém ovladači zvyšte hlasitost. 2 Stisknutím VOL- na ovládacím panelu nebo na dálkovém ovladači snižte hlasitost. 3 Stisknutím MUTE vypněte zvuky a dalším stisknutím MUTE nebo stisknutím tlačítek pro nastavení hlasitosti obnovíte původní hlasitost. 25

27 3 Nastavení v nabídce OSD (On-Screen Display) Systém nabídky OSD (On-Screen Display) umožňuje provádět rychle a jednoduše nastavení TV. Do nabídky OSD lze vstoupit pohodlně pomocí tlačítek na dálkovém ovladači. Než se podrobně seznámíte s jednotlivými položkami nabídky OSD, seznamte se se strukturou systému OSD: HLAVNÍ NABÍDKA: Zobrazuje seznam položek nabídky. Vybraná položka je zvýrazněna tmavější modrou barvou, než ostatní položky nabídky. AKTUÁLNÍ NABÍDKA: Zobrazuje název aktuálně vybrané nabídky. Setup Language TT Language SCART HDMI Scan Info Aspect HDMI Audio X-Contrast OSD Time English West AUTO AUTO Full HDMI Off 60 Secs Move Select Menu Return NASTAVITELNÉ položky: Zobrazuje nastavení/hodnotu nastavitelných položek. POKYNY: Stručné pokyny pro provádění nastavení. Funkce Ovládací panel TV Dálkový ovladač Nabídka OSD MENU MENU Nahoru P Šipka Dolů P Šipka Vybrat/ zvýšit VOL + Šipka Vybrat/ snížit VOL Šipka Zpět MENU MENU 26

28 3.1 Nabídky nastavení OSD Postupujte podle pokynů uvedených na spodní straně nabídky funkcí OSD. Stisknutím P / na ovládacím panelu nebo tlačítek se šipkami / můžete procházet nabídkami, stisknutím tlačítka VOL + na ovládacím panelu nebo tlačítka se šipkou můžete vybrat položku nebo stisknutím MENU ukonči nabídku OSD. Následující nabídky lze nastavovat pomocí různých metod nastavení. 3.2 Úpravy nastavení obrazu 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. Potom se zobrazí nabídka Picture (Obraz). 2 Stisknutím přejděte do nabídky Picture (Obraz). 3 Stisknutím / vyberte některou položku. 4 Stisknutím / upravte nastavení posuvníků nebo možností. Picture Picture Mode Brightness Contrast Sharpness Colour Hue Backlight Colour Temp Move Select Standard Standard Menu Return 5 Stisknutím MENU (NABÍDKA) se vrat te na položku nabídky Picture (Obraz). 6 Stisknutím MENU ukončete nabídku OSD. - V nabídce Picture (Obraz) lze upravovat nastavení Picture Mode (Režim obrazu), Brightness (Jas), Contrast (Kontrast), Sharpness (Ostrost), Colour (Barva), Hue (Odstín), Backlight (Zadní světlo) a Colour Temp (Teplota barev). Položku Picture Mode (Režim obrazu) lze nastavit na Standard (Standardní), Vivid (Živý), Soft (Měkký) nebo User (Vlastní). Položky Brightness (Jas), Contrast (Kontrast), Sharpness (Ostrost) a Hue (Odstín) (pouze NTSC) lze upravovat posouváním posuvníků od 0 do 100 pomocí /. Položky Sharpness (Ostrost) lze upravovat posouváním posuvníků od 0 do 9 pomocí /. Položka Backlight (Zadní světlo) umožňuje ručně snížit zadní světlo ve tmavých scénách a tím vytvořit hlubší černou barvu. Stisknutím / upravte posuvníky od 1 do 10. Položku Colour Temp (Teplota barev) lze nastavit na Standard (Standardní), Warm (Teplá) nebo Cool (Studená). Poznámka: Dostupné volby v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 27

29 3.3 Úpravy nastavení zvuku 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím vyberte nabídku Sound (Zvuk). 3 Stisknutím přejděte na nabídku Sound (Zvuk). 4 Stisknutím / vyberte některou položku. 5 Stisknutím / upravte nastavení posuvníků nebo možností. Sound Sound Mode Balance Treble Bass Move Select Standard Menu Return 6 Stisknutím MENU (NABÍDKA) se vrat te na položku nabídky Sound (Zvuk). 7 Stisknutím MENU (NABÍDKA) ukončete nabídku OSD. - V nabídce Sound (Zvuk) lze upravovat nastavení Sound Mode (Režim zvuku), Balance (Vyvážení), Treble (Výšky) a Bass (Hloubky). Položku Sound Mode (Režim zvuku) lze nastavit na Standard (Standardní), Music (Hudba), Movie (Film), Speech (Řeč) nebo User (Vlastní). Položky Balance (Vyvážení) lze upravovat posouváním posuvníků od -50 do 50 pomocí /. Položky Treble (Výšky) a Bass (Hloubky) lze upravovat posouváním posuvníků od 0 do 100 pomocí /. Poznámka: Dostupné volby v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 3.4 Úpravy nastavení kanálů 1 Stiskněte INPUT (VSTUP) a vyberte TV jako typ signálu. 2 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 3 Stisknutím vyberte nabídku Channel (Kanál). 4 Stisknutím přejděte na nabídku Channel (Kanál). 5 Stisknutím / vyberte některou položku. 6 Stisknutím / upravte nastavení posuvníků nebo možností. Channel Area Channel Colour System Sound System Auto Search Manual Search Fine Tune AFC Lock Move Select Germany 15 AUTO AUTO MHz Off Menu Return 28

30 7 Stisknutím MENU (NABÍDKA) se vrat te do položky nabídky Channel (Kanál). 8 Stisknutím MENU ukončete nabídku OSD. - V nabídce Channel (Kanál) lze upravovat nastavení Area (Oblast), Channel (Kanál), Colour System (Barevný systém), Sound System (Zvukový systém), Auto Search (Automatické vyhledávání), Manual Search (Ruční vyhledávání), Fine Tune (Jemné ladění), AFC Lock (Zámek AFC), Channel Edit (Úpravy kanálu) a Parental Lock (Rodičovský zámek). Položku Area (Oblast) lze nastavit na Germany (Německo), UK (Velká Británie), Italy (Itálie), Spain (Španělsko), Portugal (Portugalsko), France (Francie), Hungary (Maďarsko), Poland (Polsko), Netherlands (Nizozemí) a Other (Jiná). Položku Channel (Kanál)lze použít k výběru kanálů stisknutím /. Položku Colour System (Barevný systém) lze nastavit na AUTO (AUTOMATICKY), PAL a SECAM. Položku Sound System (Zvukový systém) lze nastavit na AUTO (AUTOMATICKY), BG, DK, I, L a L. Položkou Auto Search (Automatické vyhledávání) lze aktivovat automatické vyhledávání TV kanálů. Výběrem položky Manual Scan (Ruční vyhledávání) lze vyhledávat TV kanály ručně. Auto Search Manual Search Channel 1 Channel MHz MHz Menu Exit Stisknutím / upravte frekvenci kanálu v části Fine Tune (Jemné ladění). Položku AFC Lock (Zámek AFC) lze nastavit na On (Zapnuto) nebo Off (Vypnuto). Stisknutím přejděte do nabídky Channel Edit (Úpravy kanálů); nástroj Channel Editor (Editor kanálů) umožňuje upravovat podrobné položky, včetně Name (Název), Skip (Přeskočit), Fav (Oblíbené) a Lock (Zámek) pro každý kanál. Menu Exit 29

31 - Chcete-li změnit název kanálu, vyberte kanál a stisknutím / otevřete nástroj Channel Editor (Editor kanálů). Pomocí tlačítek na obrazovce zadejte požadovaný název kanálu a vyberte Save (Uložit). Channel Editor Channel Frequency Name Skip Off Off Off Off Off Off Off Off Off Off Fav. Lock Channel Editor a b c d e f g h i j k l m n o p q r s t u v w x y \ / Save Caps Del { < = _ } > # + : [ ( $ & ; ] ) % * " ~! ^ -, Skip Move Del Rename Fav. Swap Fav. Lock Menu Return Move Ok Enter Menu - Stisknutím červeného tlačítka na dálkovém ovladači můžete přeskakovat kanály. - Stisknutím zeleného tlačítka na dálkovém ovladači můžete odstraňovat kanály. - Stisknutím žlutého tlačítka na dálkovém ovladači můžete zaměňovat kanály. - Stisknutím modrého tlačítka na dálkovém ovladači můžete zamykat kanály. - Stisknutím tlačítka Up / Down (Nahoru / dolů) na dálkovém ovladači procházejte kanály. - Stisknutím tlačítka Left / Right (Vlevo / vpravo) na dálkovém ovladači můžete přejmenovávat kanály. - Stisknutím tlačítka FAV na dálkovém ovladači můžete přidávat / odebírat oblíbené kanály. - Stisknutím tlačítka Menu (Nabídka) na dálkovém ovladači ukončíte Channel Editor (Editor kanálů). Položka Parental Lock (Rodičovský zámek) umožňuje změnit heslo. - Stisknutím tlačítka Keypad (Klávesnice) na dálkovém ovladači můžete zadávat hesla. Poznámka: Nastavení kanálů jsou k dispozici pouze v režimu TV. Return 3.5 Úpravy nastavení DTV 1 Stiskněte INPUT (VSTUP) a vyberte DTV jako typ signálu. 2 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 3 Stisknutím vyberte nabídku DTV. 4 Stisknutím přejděte do nabídky DTV. 5 Stisknutím / vyberte některou položku. 6 Stisknutím / změňte nastavení posuvníků nebo možností. DTV Channel Management Area Auto Search Manual Search Preferred Audio Preferred Subtitle Parental Lock Subtitle Type Move Select UK English Off Normal Menu Return 30

32 7 Stisknutím MENU se vrat te do položku nabídky DTV. 8 Stisknutím MENU ukončete nabídku OSD. - V nabídce DTV lze upravovat nastavení Channel Management (Správa kanálů), Area (Oblast), Auto Search (Automatické vyhledávání), Manual Search (Ruční vyhledávání), Preferred Audio (Upřednostňovaný zvuk), Preferred Subtitle (Upřednostňované titulky), Parental Lock (Rodičovský zámek), SubTitle Type (Typ titulků), Time (Čas), CI a Parental Rating (Rodičovské hodnocení). Položka Channel Management (Správa kanálů) obsahuje možnosti Channel Organizer (Organizátor kanálů), Channel Sorting (Uspořádání kanálů), Channel Grouping (Skupiny kanálů) a Delete All TV Channels (Odstranit všechny TV kanály). Položku Area (Oblast) lze nastavit na Germany (Německo), UK (Velká Británie), Italy (Itálie), Spain (Španělsko), Portugal (Portugalsko), France (Francie), Hungary (Maďarsko), Poland (Polsko), Netherlands (Nizozemí) a Other (Jiná). Položkou Auto Search (Automatické vyhledávání) lze aktivovat automatické vyhledávání TV kanálů. Výběrem položky Manual Scan (Ruční vyhledávání) lze vyhledávat TV kanály ručně. Cannel Search S.No TV Channel S.No Radio Channel Manual Search Channel Name Frequency(KHz) Bandwidth M Channel 35 UHF KHz/8M Progress 28% Položku Preferred Audio (Upřednostňovaný zvuk) lze nastavit na English (Angličtina), France (Francie), Germany (Německo), Italy (Itálie), Spain (Španělsko), Portugal (Portugalsko), Denmark (Dánsko) a Czech (Česko). Položku Preferred Subtitle (Upřednostňované titulky) lze nastavit na Off (Vypnuto), English (Angličtina), France (Francie), Germany (Německo), Italy (Itálie), Spain (Španělsko), Portugal (Portugalsko), Denmark (Dánsko) a Czech (Česko). Channel Organizer (Organizátor kanálů) podporuje funkci záměny kanálů. Chcete-li vybrat jeden upřednostňovaný kanál pro záměnu, stiskněte žluté tlačítko na dálkovém ovladači, potom stisknutím číselného tlačítka na dálkovém ovladači zadejte kanál, který chcete vyměnit zaměnit a dokončete operaci stisknutím tlačítka OK na dálkovém ovladači. Signal Quality Select Menu Return Položka Parental Lock (Rodičovský zámek) umožňuje změnit heslo. Parental Lock 48% 0% Enter Old Password Enter New Password Confirm New Password Press 0 to 9 Menu 0 9 Cancel Poznámka: Původní výchozí heslo je nastaveno na

33 Položku SubTitle Type (Typ titulků) lze nastavit na Normal (Normální) nebo Hearing Impaired (Sluchově postižení). Výběr Time (Čas) obsahuje položky GMT Offset (Odchylka GMT) a Summer Time (Letní čas). - Stisknutím / upravte GMT Offset (Odchylka GMT) na AUTO (AUTOMATICKY) nebo na jiné časové pásmo. - Stisknutím / můžete upravit položku Summer Time (Letní čas) na On (Zapnuto) nebo Off (Vypnuto). Time GMT Offset Summer Time AUTO Off Move Select Menu Return Výběrem položky CI získáte přístup ke společnému rozhraní. DTV Time CI Parental Rating Move - Stisknutím přejděte do nabídky Common Interface (Společné rozhraní). Položka Parental Rating (Rodičovské hodnocení) umožňuje vybrat rodičovské hodnocení. Select System Setup Menu Return Parental Rating Off Select Menu Return - Stisknutím tlačítka Keypad (Klávesnice) na dálkovém ovladači můžete zadávat hesla. - Stisknutím / můžete upravit položku Parental Rating (Rodičovské hodnocení) od 4 do 18 nebo Off (Vypnuto). 32

34 3.6 Provádění nastavení PC 1 Stiskněte INPUT (VSTUP) a vyberte PC jako typ signálu. 2 Stisknutím MENU (NABÍDKA) přejděte na obrazovku hlavní nabídky OSD. 3 Stisknutím vyberte nabídku PC. 4 Stisknutím přejděte na nabídku PC. Pc Setup Auto Adjust H Position V Position Phase Clock Off Stisknutím / vyberte některou položku. 6 Stisknutím / upravte nastavení posuvníků nebo možností. Move Select Menu Return 7 Stisknutím MENU (NABÍDKA) se vrat te na položku nabídky PC. 8 Stisknutím MENU (NABÍDKA) ukončete nabídku OSD. - V nabídce PC lze provádět nastavení Auto Adjust (Automatická úprava), H Position (H poloha), V Position (V poloha), Phase (Fáze) a Clock (Frekvence). Položku Auto Adjust (Automatická úprava) lze nastavit na On (Zapnuto) nebo Off (Vypnuto). Položky H Position (H poloha) a V Position (V poloha) lze nastavit posouváním posuvníků od -16 do 16 pomocí /. Položku Clock (Frekvence) lze nastavit posouváním posuvníků od -50 do 50 pomocí /. Položku Phase (Fáze) lze nastavit posouváním posuvníků od 0 do 31 pomocí /. 33

35 3.7 Úpravy nastavení konfigurace 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím vyberte nabídku Setup (Konfigurace). 3 Stisknutím vstupte do nabídky Setup (Konfigurace). 4 Stisknutím / vyberte některou položku. 5 Stisknutím / změňte nastavení posuvníků nebo možností. Setup Language TT Language SCART HDMI Scan Info Aspect HDMI Audio X-Contrast OSD Time Move Select English West AUTO AUTO Full HDMI Off 60 Secs Menu Return 6 Stisknutím MENU se vrat te do položku nabídky Setup (Konfigurace). 7 Stisknutím MENU ukončete nabídku OSD. - V položce Setup (Konfigurace) lze upravovat nastavení Language (Jazyk), TT Language (Jazyk TT), SCART, HDMI Scan Info (Informace o vykreslování HDMI), Aspect (Poměr), HDMI Audio (Zvuk HDMI), X-Contrast, OSD Time (Čas OSD), Reset (Obnovit), Background (Pozadí), Initial Setup (Výchozí nastavení). V části Language (Jazyk) jsou na výběr možnosti English, Italiano, Español, Português, Français, Deutsch, Magyar, Polski a Nederlands. V části TT Language (Jazyk TT) jsou na výběr možnosti West (Západ), East (Východ), Hungary (Maďarsko), Arbic (Arabština), a Farsi (Fársijština). V části SCART jsou na výběr možnosti AUTO (AUTOMATICKY), CVBS, RGB a S- VIDEO. V části HDMI Scan Info (Informace o vykreslování HDMI) jsou na výběr možnosti AUTO (AUTOMATICKY), Overscan (Zvětšit), Underscan (Zmenšit). (K dispozici když je připojeno HDMI) V části Aspect (Poměr) jsou na výběr možnosti AUTO (AUTOMATICKY), Full (Celá obrazovka), Normal (Normální), Panorama, Zoom (Lupa), Subtitle (Titulky) a Wide (širokoúhlý). V části HDMI Audio (Zvuk HDMI) jsou na výběr možnosti HDMI a Analog In (Analogový vstup). (K dispozici když je připojeno HDMI) Položku X-Contrast (X-kontrast) lze nastavit na On (Zapnuto) nebo Off (Vypnuto). Položku OSD Time (Čas OSD) lze nastavit na 10 Secs (10 s.), 20 Secs (20 s.), 30 Secs (30 s.) a 60 Secs (60 s.). Výběrem položky Reset Setting (Obnovit nastavení) budou obnoveny výchozí hodnoty nastavení. Položku Background (Pozadí) lze nastavit na Blue (Modrá) nebo Off (Vypnuto). 34

36 V režimu Aspect (Poměr) jsou k dispozici možnosti Auto (Automaticky), Full (Celá obrazovka), Normal (Normální), Panorama, Zoom (Lupa), Subtitle (Titulky) a Wide (Širokoúhlý). Podrobnosti viz níže. Typ 4:3 16:9 Obsah AUTOMATICKY Celá obrazovka Normální Panorama Lupa Titulky Širokoúhlý Poznámka: Dostupné volby v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 35

37 4 Odstraňování problémů Situace Řešení Žádný obraz ani zvuk. Žádný nebo špatný obraz, zvuk v pořádku. Obraz není barevný. Obraz je v pořádku, žádný zvuk. Z jednoho z reproduktorů nevychází zvuk. Nelze přijímat některé kanály prostřednictvím kabelové TV. Chci obnovit nastavení TV. Nelze používat nabídky. Řádně připojte napájecí kabel. Zkontrolujte, zda indikátor LED napájení svítí či nikoli. Stiskněte na ovládacím panelu nebo na dálkovém ovladači. Stisknutím Input (Vstup) procházejte připojené zdroje videa. Stisknutím P nebo P přepínejte na jiné TV programy. Zkontrolujte, zda jsou všechny kabel správně připojené. Zkontrolujte připojení antény a kabelů. Upravte jas v položce Picture (Obraz) nabídky OSD. Upravte možnost colour (Barva) v položce Picture (Obraz) nabídky OSD. Zkontrolujte, zda zdrojové zařízení funguje správně. Zkontrolujte, zda je zvukový kabel řádně připojen. Zrušte vypnutí zvuku. Stiskněte VOL + na ovládacím panelu nebo na dálkovém ovladači. Upravte možnost balance (Vyvážení) v položce Sound (Zvuk) nabídky OSD. Vyzkoušejte funkci Auto Search (Automatické vyhledávání) v položce Channel Management (Správa kanálů) nabídky OSD. Použijte funkci Reset (Obnovit) v položce Setting (Nastavení) nabídky OSD. Pokud jsou položky nabídky OSD zbarveny šedě, systém se nachází ve stavu, ve kterém tato nastavení nejsou k dispozici. Obraz na obrazovce se otáčí. Zkontrolujte, zda je kabel signálu videa řádně připojen. Na obrazovce se zobrazuje sníh. Rozmazaný nebo překrývaný obraz. Dálkový ovladač nefunguje. Upravte umístění anténa tak, aby byla vzdálena od silnic nebo zdrojů rušení. Zkontrolujte připojení antény a signálu videa. Upravte nastavení ostrosti. Zvolte programy s vysoce kvalitními signály. Upravte směr antény nebo vyměňte kabel signálu videa. Zkontrolujte, zda je správně vložena baterie. Vyměňte baterii za novou. Zkontrolujte, zda je připojen napájecí kabel TV. Zkontrolujte, zda je dráha mezi dálkovým ovladačem a snímačem volná. Zkuste použít dálkový ovladač z kratší vzdálenosti od TV. 36

38 5 Podpora synchronizace Podpora režimu synchronizace PC Režim Rozlišení (aktivní body) Horizontální frekvence (khz) Vertikální frekvence (Hz) Jmenovitá frekvence PC (VGA) DVI na HDMI pixelů (MHz) VGA 640 x 480 při 60 Hz V V SVGA 800 x 600 při 60 Hz V V XGA 1024 x 768 při 60 Hz V V VESA 1280 x 720 při 60 Hz V VESA 1280 x 960 při 60 Hz V SXGA 1280 x 1024 při 60 Hz V V WXGA x 900 při 60 Hz V V WSXGA+ 1680x1050@60Hz V 1920 x 1080 při 60 Hz VESA V V omezené zakrytí WUXGA 1920 x 1200 při 60 Hz V (Pro dosažení optimálního výkonu v režimu PC (1920x1200) připojte k počítači kabel HDMI.) Podpora režimu synchronizace videa Rozlišení (aktivní body) HDMI HDTV (komponentní) 640 x 480p při 60 Hz V 720 x 480i při 60 Hz V V 720 x 480p při 60 Hz V V 720 x 576i při 50 Hz V V 720 x 576p při 50 Hz V V 1280 x 720p při 60 Hz V V 1280 x 720p při 50 Hz V V 1920 x 1080i při 50 Hz V V 1920 x 1080i při 60 Hz V V 1920 x 1080P při 24 Hz V V 1920 x 1080P při 25 HZ V V 1920 x 1080P při 30 HZ V V 1920 x 1080P při 50 Hz V V 1920 x 1080P při 60 Hz V V 37

39 6 Technické údaje Velikost obrazovky 70cm / 27,5 Panel LCD 1920x1200 Vstupy Vstup RF SCART AV Komponentní Vstup komponentního zvuku RCA HDMI x 2 VGA Linkový vstup VGA z počítače Podpora CI 5 V Výstupy Výstup pro připojení sluchátek Reproduktor 10W + 10W Výstup SCART Funkce Plné HD HD Ready Hřebenový filtr 3D Odstraňování prokladu 3D Potlačení šumu Inverzní poměr snímkování 3:2/2:2 X-Contrast (10000:1) Vstup 24p 38

40 7 Demontáž podstavce 1 Odpojte všechny kabely a vodiče od TV, aby se zabránilo poškození. 2 Opatrně položte TV obrazovkou dolů na měkkou a rovnou plochu (pokrývku, pěnu, hadr atd.), aby se zabránilo poškození TV. 3 Odmontujte šest (6) šroubů, aby bylo sejmout podstavec. 4 Opatrně sejměte podstavec. Montáž TV na stěnu: (Pouze pro orientaci) 1 Zakupte nástěnný držák kompatibilní se standardem VESA: VESA 100 X 200, 6 otvorů, M4, 8 mm, 20 kg. 2 Vyhledejte nejvhodnější polohu TV na stěně. 3 Připevněte nástěnný držák pevně ke stěně. 4 Zajistěte TV k držáku pomocí 6 montážních šroubů na zadní a středové části TV. Poznámka: Přečtěte si pečlivě pokyny dodané s vaším konkrétním nástěnným držákem, aby byla zajištěna řádná montáž TV na stěnu. Rozteč montážních otvoru je 100 mm vodorovně a 100 mm svisle. Je vyžadován metrický typ šroubů: M4, délka 8 mm. Podstavec TV 28 lze přišroubovat k desce stolu nebo na pevný povrch prostřednictvím otvoru na zadní straně podstavce. *Montáž LCD TV vyžaduje zvláštní dovednosti a měl by ji provádět pouze kvalifikovaný servisní pracovník. Zákazníci by se neměli pokoušet provést instalaci vlastními silami. Společnost Hannspree nenese žádnou odpovědnost za nesprávnou montáž ani za montáž, která způsobí nehodu nebo zranění. Poraďte se s kvalifikovaným servisním pracovníkem o použití volitelného držáku pro upevnění TV na stěnu. 39
