1 S_ST428MNW_UM_EU_V02_H EQE ,7 cm (42.02 ) Liquid Crystal Display Television Flüssigkristallbildschirm Téléviseur à Écran à Cristaux Liquides TV de Pantalla de Cristal Líquido TV LCD TV Ecrã de Cristais Líquidos ЖКД ТВ LCD-tv Telewizor ciekłokrystaliczny LCD TV LCD TV LCD TV LCD TV Folyadékkristályos TV РК-телевізор Televizoru LDC LCD телевизор TV cu LCD LCD TV Televizora s ekranom od tekućih kristala

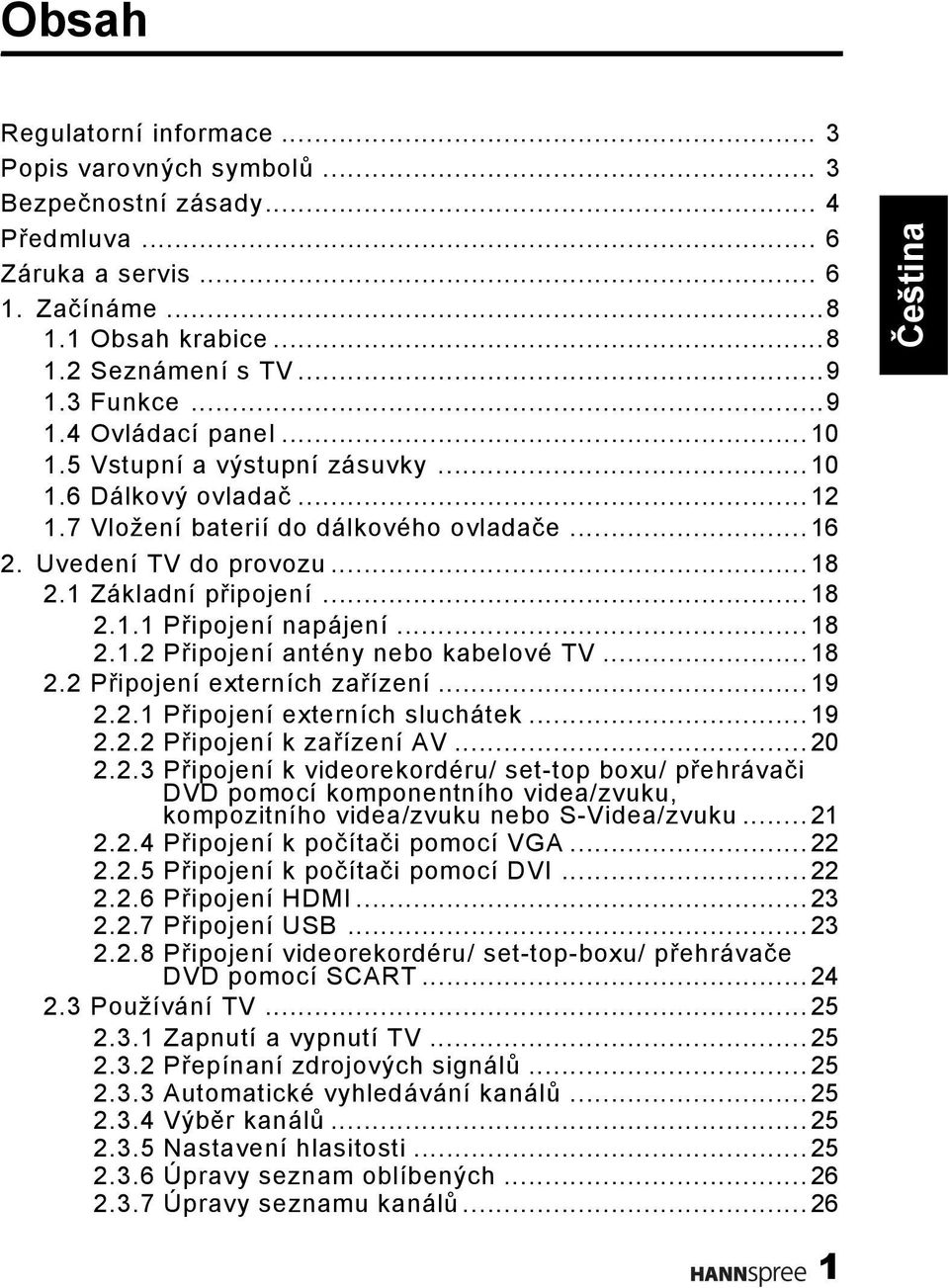

2 Obsah Regulatorní informace... 3 Popis varovných symbolů... 3 Bezpečnostní zásady... 4 Předmluva... 6 Záruka a servis Začínáme Obsah krabice Seznámení s TV Funkce Ovládací panel Vstupní a výstupní zásuvky Dálkový ovladač Vložení baterií do dálkového ovladače Uvedení TV do provozu Základní připojení Připojení napájení Připojení antény nebo kabelové TV Připojení externích zařízení Připojení externích sluchátek Připojení k zařízení AV Připojení k videorekordéru/ set-top boxu/ přehrávači DVD pomocí komponentního videa/zvuku, kompozitního videa/zvuku nebo S-Videa/zvuku Připojení k počítači pomocí VGA Připojení k počítači pomocí DVI Připojení HDMI Připojení USB Připojení videorekordéru/ set-top-boxu/ přehrávače DVD pomocí SCART Používání TV Zapnutí a vypnutí TV Přepínaní zdrojových signálů Automatické vyhledávání kanálů Výběr kanálů Nastavení hlasitosti Úpravy seznam oblíbených Úpravy seznamu kanálů

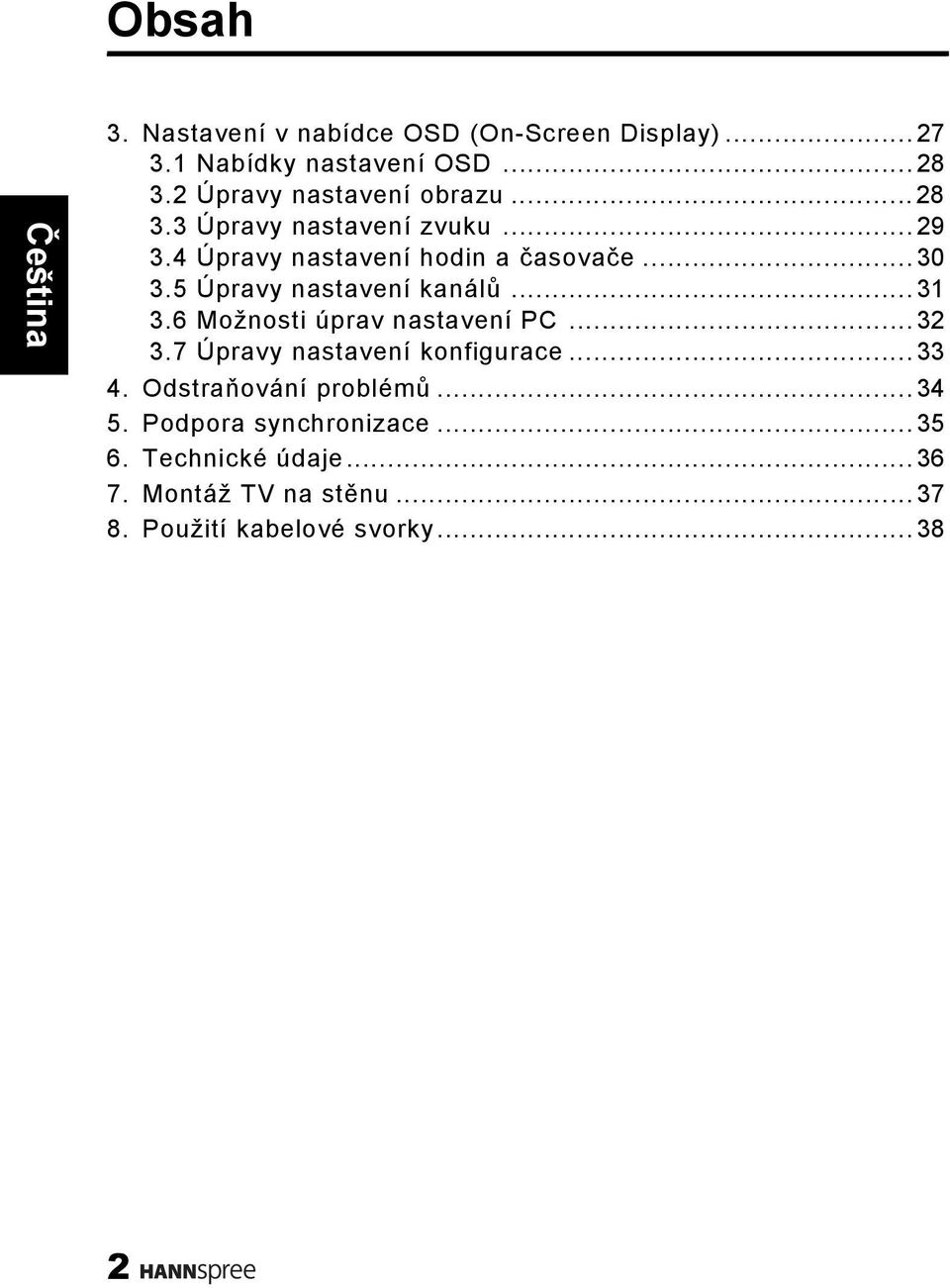

3 Obsah 3. Nastavení v nabídce OSD (On-Screen Display) Nabídky nastavení OSD Úpravy nastavení obrazu Úpravy nastavení zvuku Úpravy nastavení hodin a časovače Úpravy nastavení kanálů Možnosti úprav nastavení PC Úpravy nastavení konfigurace Odstraňování problémů Podpora synchronizace Technické údaje Montáž TV na stěnu Použití kabelové svorky

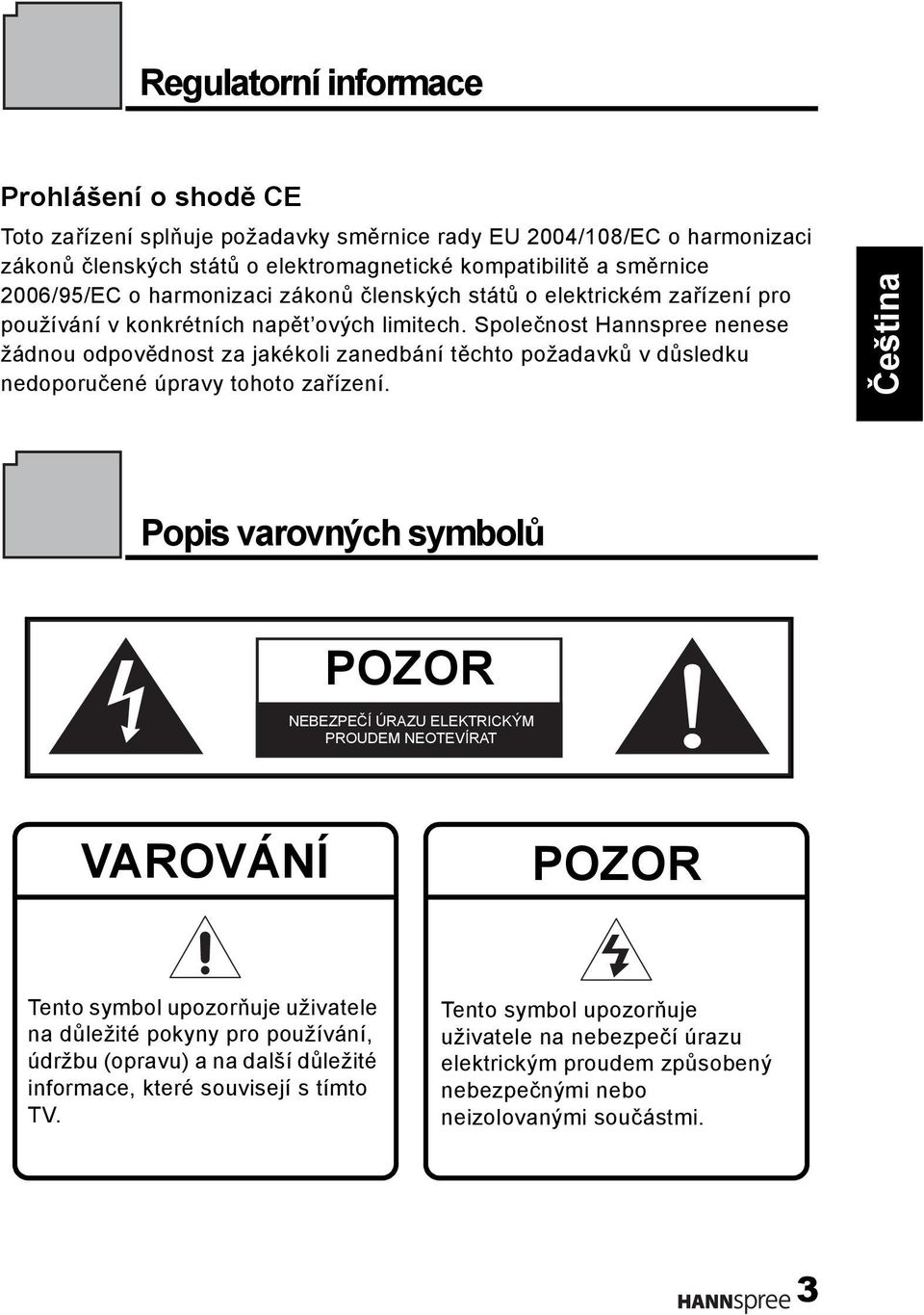

4 Regulatorní informace Prohlášení o shodě CE Toto zařízení splňuje požadavky směrnice rady EU 2004/108/EC o harmonizaci zákonů členských států o elektromagnetické kompatibilitě a směrnice 2006/95/EC o harmonizaci zákonů členských států o elektrickém zařízení pro používání v konkrétních napět ových limitech. Společnost Hannspree nenese žádnou odpovědnost za jakékoli zanedbání těchto požadavků v důsledku nedoporučené úpravy tohoto zařízení. Popis varovných symbolů POZOR NEBEZPEČÍ ÚRAZU ELEKTRICKÝM PROUDEM NEOTEVÍRAT VAROVÁNÍ POZOR Tento symbol upozorňuje uživatele na důležité pokyny pro používání, údržbu (opravu) a na další důležité informace, které souvisejí s tímto TV. Tento symbol upozorňuje uživatele na nebezpečí úrazu elektrickým proudem způsobený nebezpečnými nebo neizolovanými součástmi. 3

5 Bezpečnostní zásady Poznámky k bezpečné instalaci Umístění Nenechávejte TV dlouhodobě vystavený přímému slunečnímu záření nebo jiným silným zdrojům tepla. Ponechte dostatečný prostor mezi TV a stěnou pro dostatečné vyzařování tepla. VAROVÁNÍ Nevystavujte toto zařízení dešti nebo vlhkosti, aby se omezilo nebezpečí požáru nebo úrazu elektrickým proudem. Zařízení nesmí být vystaveno kapající nebo stříkající tekutině a na zařízení nesmí být umístěny žádné předměty naplněné vodou, např. vázy. POZOR Tyto servisní pokyny smí používat pouze kvalifikovaný servisní pracovník. Aby se zabránilo nebezpečí úrazu elektrickým proudem, bez náležité kvalifikace neprovádějte žádná jiná servisní opatření kromě těch, která jsou uvedena v tomto návodu na použití. VAROVÁNÍ Aby se zabránilo rozšíření požáru, vždy uchovávejte svíčky nebo jiné zdroje otevřeného ohně v bezpečné vzdálenosti od tohoto produktu. 4

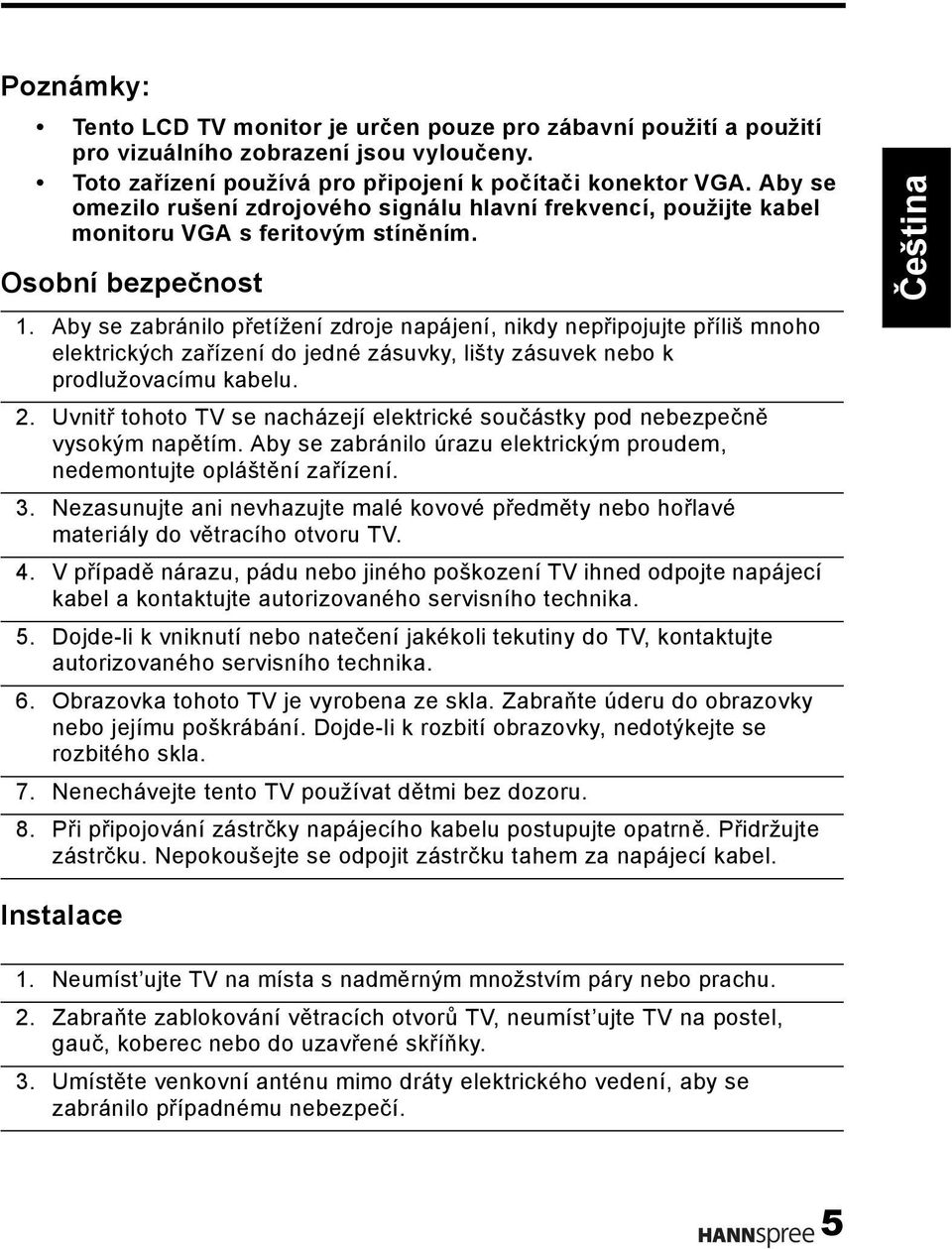

6 Poznámky: Tento LCD TV monitor je určen pouze pro zábavní použití a použití pro vizuálního zobrazení jsou vyloučeny. Toto zařízení používá pro připojení k počítači konektor VGA. Aby se omezilo rušení zdrojového signálu hlavní frekvencí, použijte kabel monitoru VGA s feritovým stíněním. Osobní bezpečnost 1. Aby se zabránilo přetížení zdroje napájení, nikdy nepřipojujte příliš mnoho elektrických zařízení do jedné zásuvky, lišty zásuvek nebo k prodlužovacímu kabelu. 2. Uvnitř tohoto TV se nacházejí elektrické součástky pod nebezpečně vysokým napětím. Aby se zabránilo úrazu elektrickým proudem, nedemontujte opláštění zařízení. 3. Nezasunujte ani nevhazujte malé kovové předměty nebo hořlavé materiály do větracího otvoru TV. 4. V případě nárazu, pádu nebo jiného poškození TV ihned odpojte napájecí kabel a kontaktujte autorizovaného servisního technika. 5. Dojde-li k vniknutí nebo natečení jakékoli tekutiny do TV, kontaktujte autorizovaného servisního technika. 6. Obrazovka tohoto TV je vyrobena ze skla. Zabraňte úderu do obrazovky nebo jejímu poškrábání. Dojde-li k rozbití obrazovky, nedotýkejte se rozbitého skla. 7. Nenechávejte tento TV používat dětmi bez dozoru. 8. Při připojování zástrčky napájecího kabelu postupujte opatrně. Přidržujte zástrčku. Nepokoušejte se odpojit zástrčku tahem za napájecí kabel. Instalace 1. Neumíst ujte TV na místa s nadměrným množstvím páry nebo prachu. 2. Zabraňte zablokování větracích otvorů TV, neumíst ujte TV na postel, gauč, koberec nebo do uzavřené skříňky. 3. Umístěte venkovní anténu mimo dráty elektrického vedení, aby se zabránilo případnému nebezpečí. 5

7 Předmluva Děkujeme vám za zakoupení televizoru LDC (Liquid Crystal Display) společnosti Hannspree. Tento nový TV vám přináší vynikající obraz a zvuk a zároveň obohacuje váš životní styl pokročilou technologií. Před instalací, používáním nebo ovládáním tohoto TV si pečlivě přečtěte celou tuto příručku. Aby byla zajištěna bezpečná a správná instalace a používání tohoto TV, je třeba dodržovat pokyny pro bezpečnost a používání v této příručce. Tato příručka vám pomůže při instalaci a používání TV. Přesnost informací uvedených v této příručce byla pečlivě ověřena; nicméně přesnost obsahu nelze zaručit. Změna informací v této příručce bez předchozího upozornění vyhrazena. V rozsahu povoleném platnými zákony nenese společnost Hannspree, Inc. (dále pouze Hannspree ) žádnou odpovědnost za přímé, nepřímé, zvláštní, exemplární, náhodné nebo následné škody způsobené jakoukoli nepřesností nebo nedostatkem v této příručce, i když byla společnost na možnost vzniku takových škod předem upozorněna. Záruka a servis Plné znění podmínek záručního servisu viz Záruční list přiložený k TV. 6

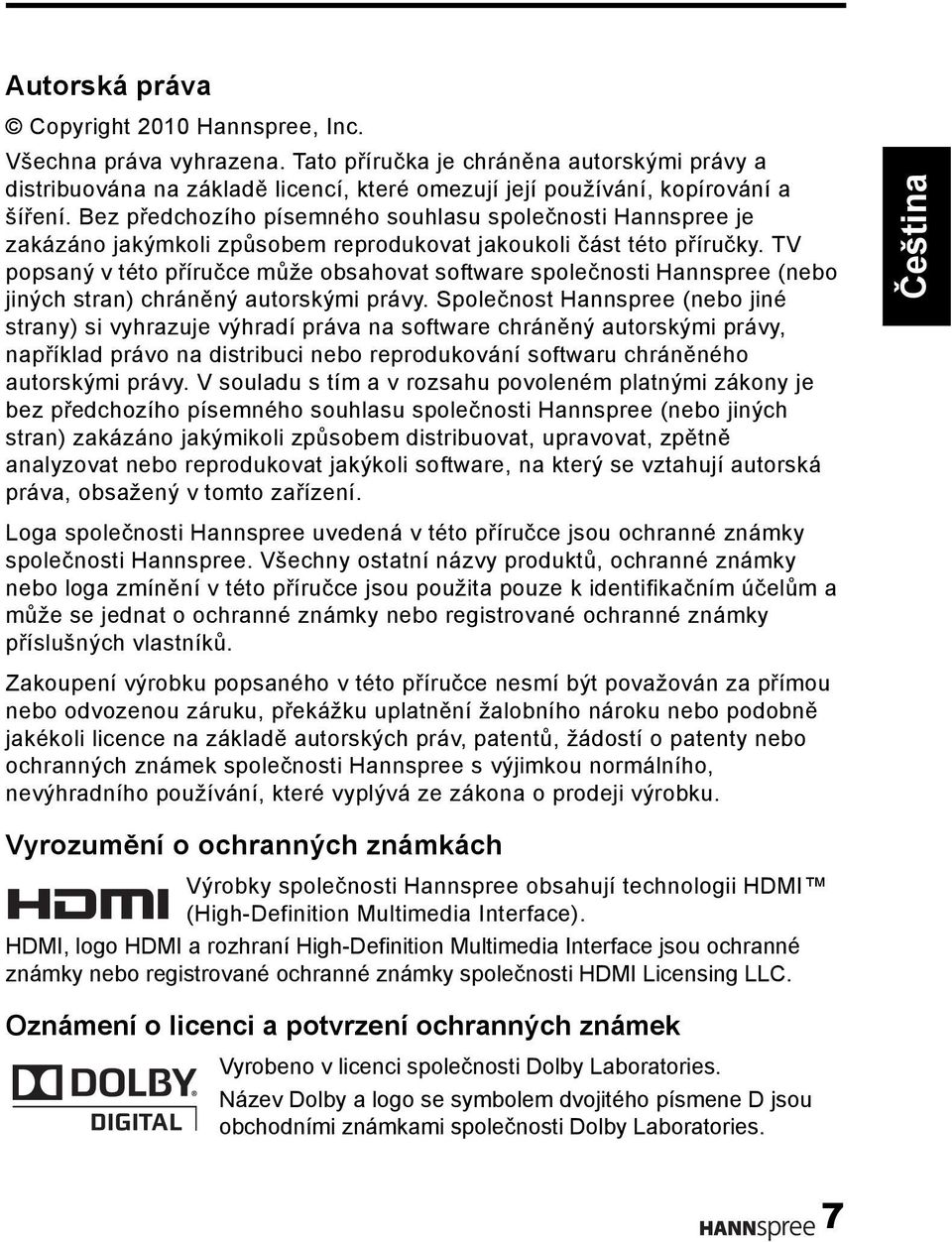

8 Autorská práva Copyright 2010 Hannspree, Inc. Všechna práva vyhrazena. Tato příručka je chráněna autorskými právy a distribuována na základě licencí, které omezují její používání, kopírování a šíření. Bez předchozího písemného souhlasu společnosti Hannspree je zakázáno jakýmkoli způsobem reprodukovat jakoukoli část této příručky. TV popsaný v této příručce může obsahovat software společnosti Hannspree (nebo jiných stran) chráněný autorskými právy. Společnost Hannspree (nebo jiné strany) si vyhrazuje výhradí práva na software chráněný autorskými právy, například právo na distribuci nebo reprodukování softwaru chráněného autorskými právy. V souladu s tím a v rozsahu povoleném platnými zákony je bez předchozího písemného souhlasu společnosti Hannspree (nebo jiných stran) zakázáno jakýmikoli způsobem distribuovat, upravovat, zpětně analyzovat nebo reprodukovat jakýkoli software, na který se vztahují autorská práva, obsažený v tomto zařízení. Loga společnosti Hannspree uvedená v této příručce jsou ochranné známky společnosti Hannspree. Všechny ostatní názvy produktů, ochranné známky nebo loga zmínění v této příručce jsou použita pouze k identifikačním účelům a může se jednat o ochranné známky nebo registrované ochranné známky příslušných vlastníků. Zakoupení výrobku popsaného v této příručce nesmí být považován za přímou nebo odvozenou záruku, překážku uplatnění žalobního nároku nebo podobně jakékoli licence na základě autorských práv, patentů, žádostí o patenty nebo ochranných známek společnosti Hannspree s výjimkou normálního, nevýhradního používání, které vyplývá ze zákona o prodeji výrobku. Vyrozumění o ochranných známkách Výrobky společnosti Hannspree obsahují technologii HDMI (High-Definition Multimedia Interface). HDMI, logo HDMI a rozhraní High-Definition Multimedia Interface jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing LLC. Oznámení o licenci a potvrzení ochranných známek Vyrobeno v licenci společnosti Dolby Laboratories. Název Dolby a logo se symbolem dvojitého písmene D jsou obchodními známkami společnosti Dolby Laboratories. 7

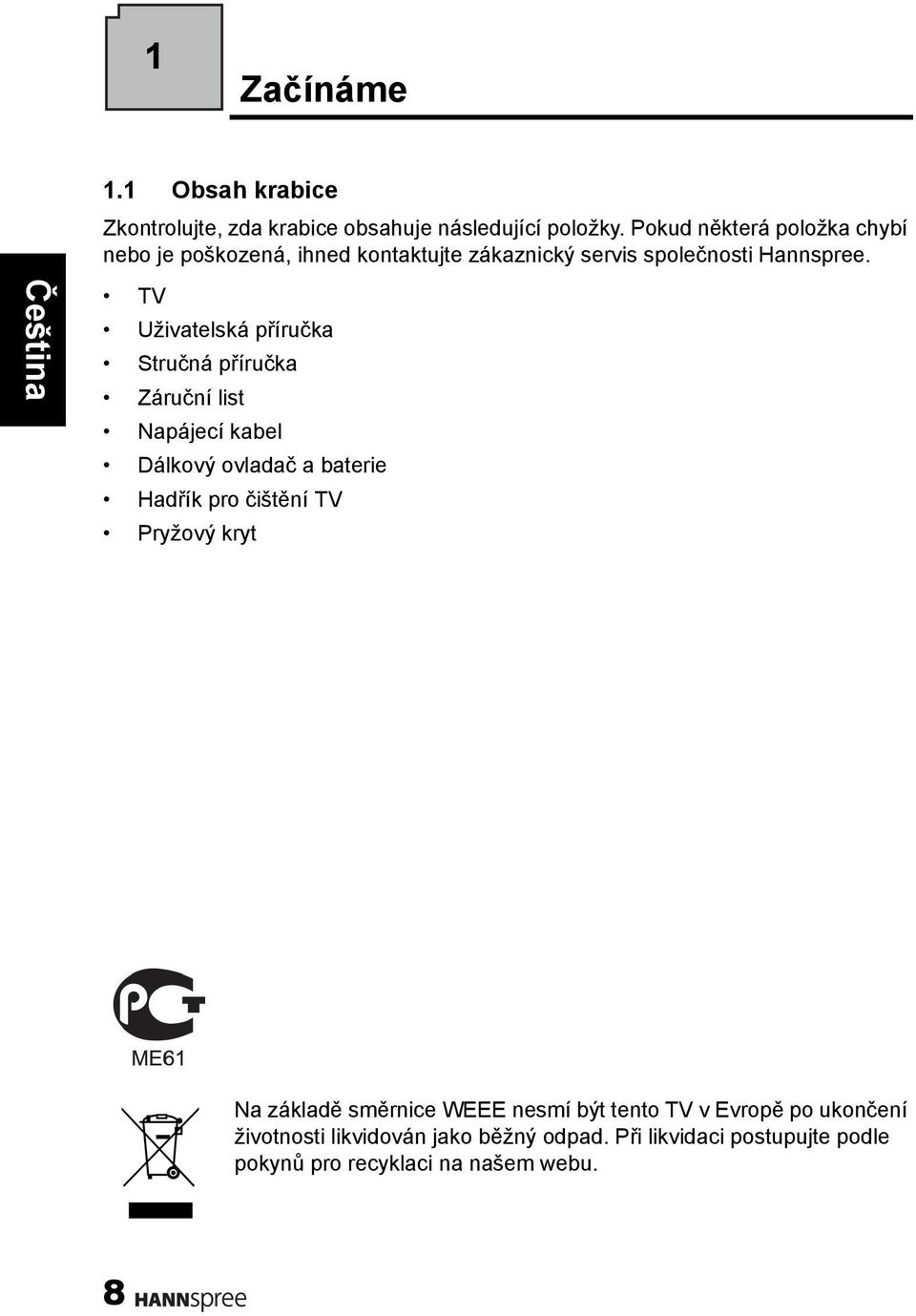

9 1 Začínáme 1.1 Obsah krabice Zkontrolujte, zda krabice obsahuje následující položky. Pokud některá položka chybí nebo je poškozená, ihned kontaktujte zákaznický servis společnosti Hannspree. TV Uživatelská příručka Stručná příručka Záruční list Napájecí kabel Dálkový ovladač a baterie Hadřík pro čištění TV Pryžový kryt Na základě směrnice WEEE nesmí být tento TV v Evropě po ukončení životnosti likvidován jako běžný odpad. Při likvidaci postupujte podle pokynů pro recyklaci na našem webu. 8

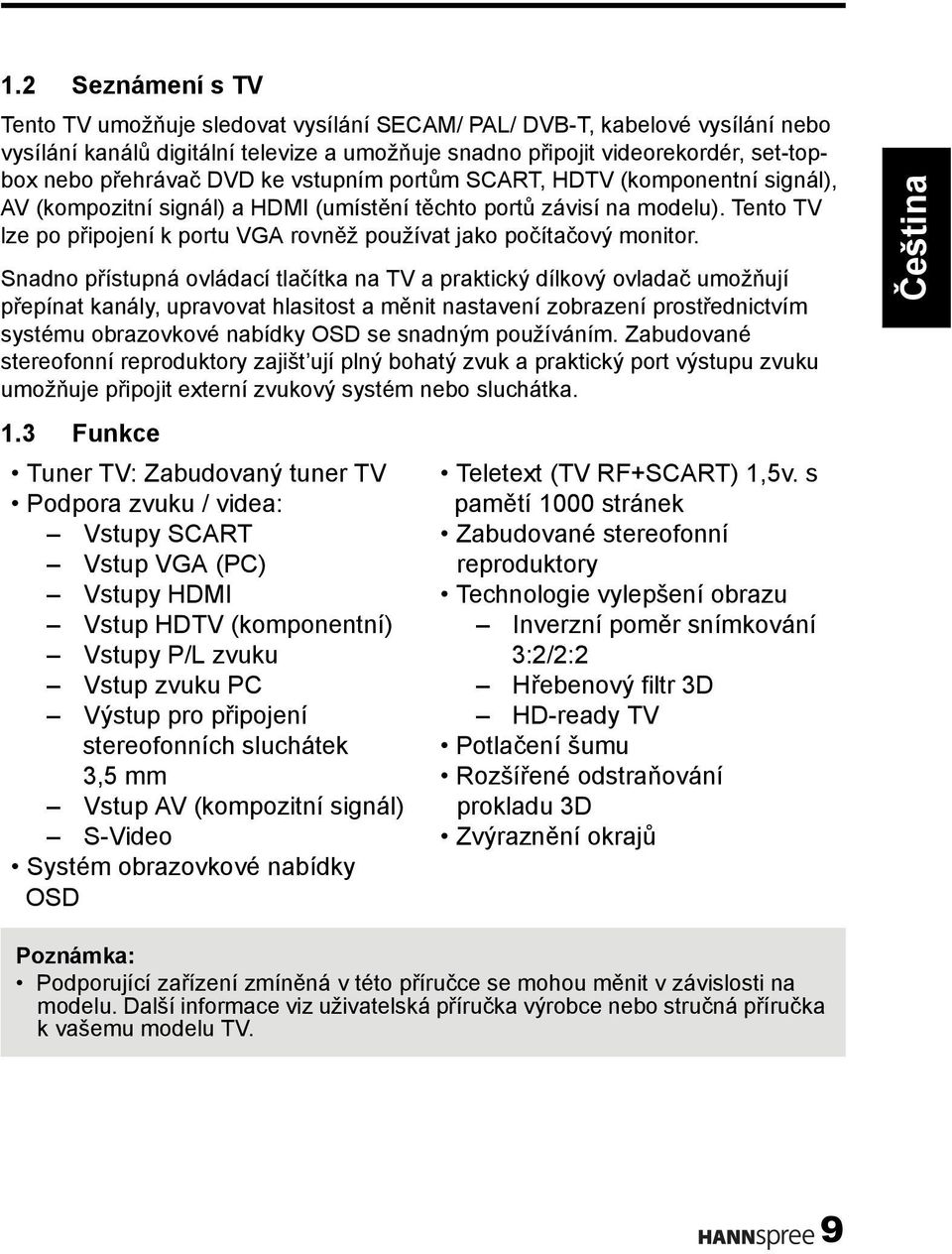

10 1.2 Seznámení s TV Tento TV umožňuje sledovat vysílání SECAM/ PAL/ DVB-T, kabelové vysílání nebo vysílání kanálů digitální televize a umožňuje snadno připojit videorekordér, set-topbox nebo přehrávač DVD ke vstupním portům SCART, HDTV (komponentní signál), AV (kompozitní signál) a HDMI (umístění těchto portů závisí na modelu). Tento TV lze po připojení k portu VGA rovněž používat jako počítačový monitor. Snadno přístupná ovládací tlačítka na TV a praktický dílkový ovladač umožňují přepínat kanály, upravovat hlasitost a měnit nastavení zobrazení prostřednictvím systému obrazovkové nabídky OSD se snadným používáním. Zabudované stereofonní reproduktory zajišt ují plný bohatý zvuk a praktický port výstupu zvuku umožňuje připojit externí zvukový systém nebo sluchátka. 1.3 Funkce Tuner TV: Zabudovaný tuner TV Podpora zvuku / videa: Vstupy SCART Vstup VGA (PC) Vstupy HDMI Vstup HDTV (komponentní) Vstupy P/L zvuku Vstup zvuku PC Výstup pro připojení stereofonních sluchátek 3,5 mm Vstup AV (kompozitní signál) S-Video Systém obrazovkové nabídky OSD Teletext (TV RF+SCART) 1,5v. s pamětí 1000 stránek Zabudované stereofonní reproduktory Technologie vylepšení obrazu Inverzní poměr snímkování 3:2/2:2 Hřebenový filtr 3D HD-ready TV Potlačení šumu Rozšířené odstraňování prokladu 3D Zvýraznění okrajů Poznámka: Podporující zařízení zmíněná v této příručce se mohou měnit v závislosti na modelu. Další informace viz uživatelská příručka výrobce nebo stručná příručka k vašemu modelu TV. 9

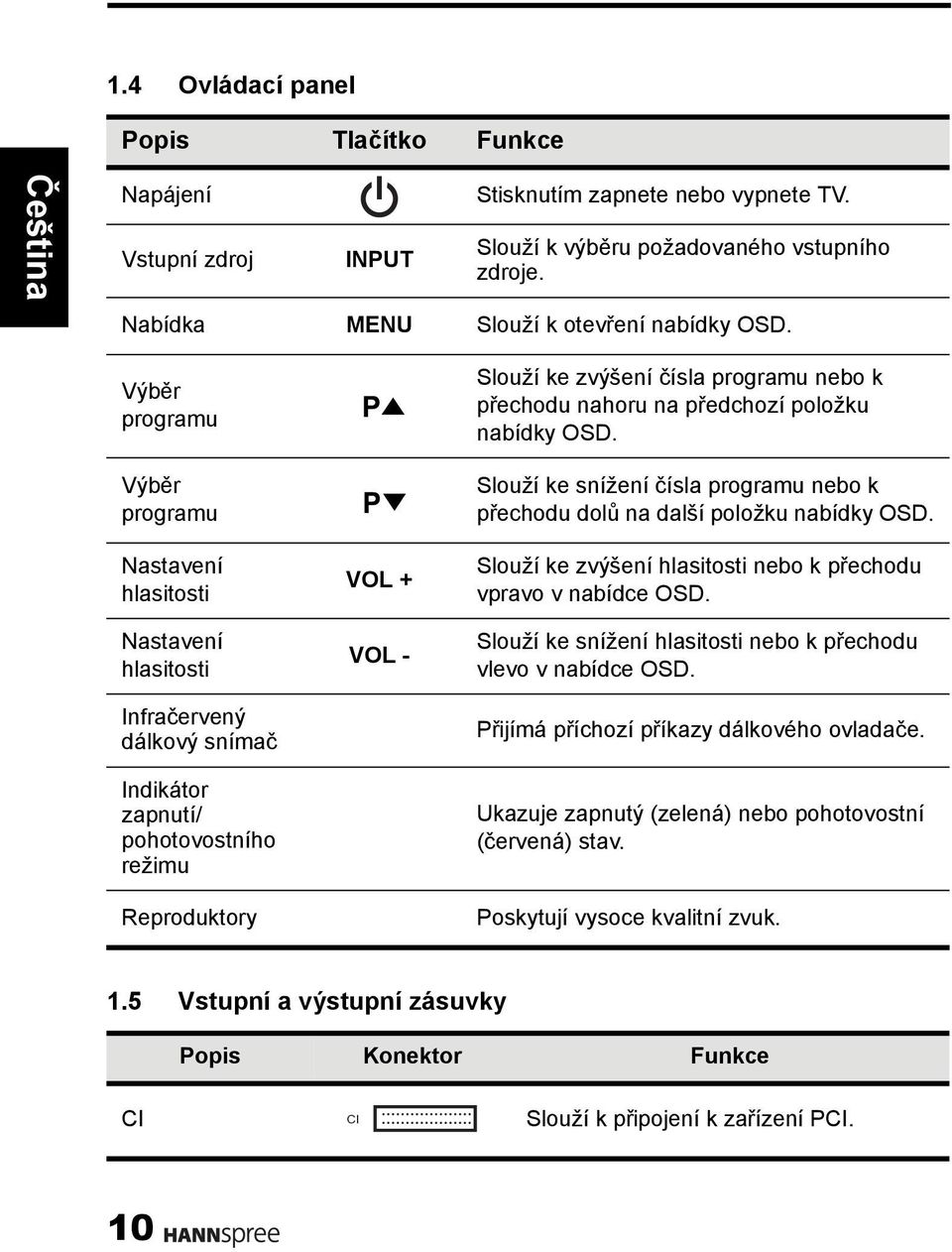

11 1.4 Ovládací panel Popis Tlačítko Funkce Napájení Vstupní zdroj INPUT Stisknutím zapnete nebo vypnete TV. Slouží k výběru požadovaného vstupního zdroje. Nabídka MENU Slouží k otevření nabídky OSD. Výběr programu Výběr programu Nastavení hlasitosti Nastavení hlasitosti Infračervený dálkový snímač Indikátor zapnutí/ pohotovostního režimu Reproduktory P P VOL + VOL - Slouží ke zvýšení čísla programu nebo k přechodu nahoru na předchozí položku nabídky OSD. Slouží ke snížení čísla programu nebo k přechodu dolů na další položku nabídky OSD. Slouží ke zvýšení hlasitosti nebo k přechodu vpravo v nabídce OSD. Slouží ke snížení hlasitosti nebo k přechodu vlevo v nabídce OSD. Přijímá příchozí příkazy dálkového ovladače. Ukazuje zapnutý (zelená) nebo pohotovostní (červená) stav. Poskytují vysoce kvalitní zvuk. 1.5 Vstupní a výstupní zásuvky Popis Konektor Funkce CI CI Slouží k připojení k zařízení PCI. 10

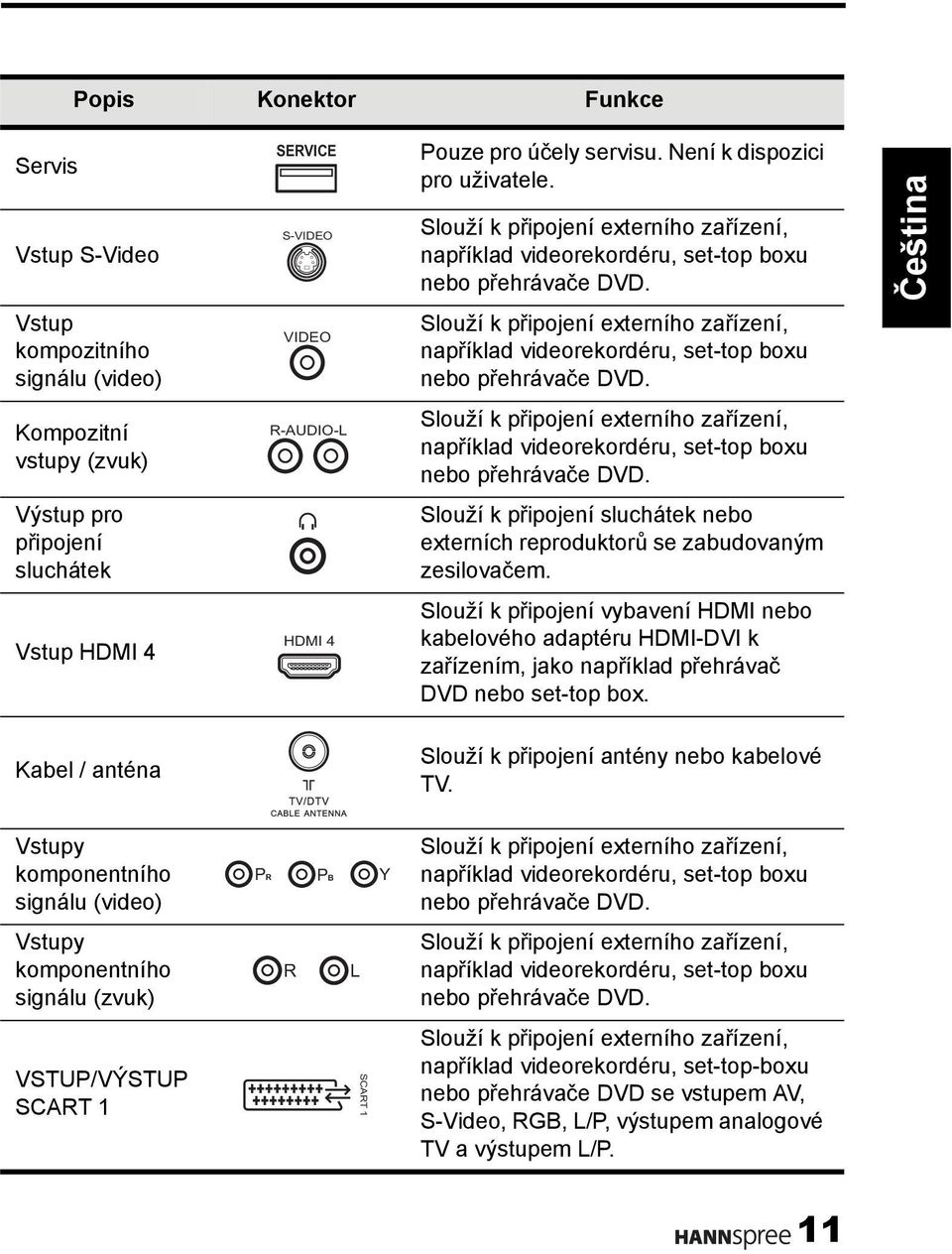

12 Popis Konektor Funkce Servis Vstup S-Video SERVICE S-VIDEO Pouze pro účely servisu. Není k dispozici pro uživatele. Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. Vstup kompozitního signálu (video) VIDEO Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. Kompozitní vstupy (zvuk) R-AUDIO-L Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. Výstup pro připojení sluchátek Slouží k připojení sluchátek nebo externích reproduktorů se zabudovaným zesilovačem. Vstup HDMI 4 HDMI 4 Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Kabel / anténa Slouží k připojení antény nebo kabelové TV. Vstupy komponentního signálu (video) PR PB Y Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. Vstupy komponentního signálu (zvuk) R L Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD. VSTUP/VÝSTUP SCART 1 SCART 1 Slouží k připojení externího zařízení, například videorekordéru, set-top-boxu nebo přehrávače DVD se vstupem AV, S-Video, RGB, L/P, výstupem analogové TV a výstupem L/P. 11

13 Popis Konektor Funkce VSTUP SCART 2 Vstup VGA (PC) VGA SCART 2 Slouží k připojení externího zařízení, například videorekordéru, set-top boxu nebo přehrávače DVD se vstupem AV, S-Video, L/P. Slouží k připojení k portu VGA počítače. Vstup zvuku PC AUDIO IN Slouží k připojení linkového portu/ portu zvuku počítače. Vstup HDMI 1 HDMI IN 1 Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Vstup HDMI 2 HDMI IN 2 Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Vstup HDMI 3 HDMI IN 3 Slouží k připojení vybavení HDMI nebo kabelového adaptéru HDMI-DVI k zařízením, jako například přehrávač DVD nebo set-top box. Konektor napájení Slouží k připojení dodaného napájecího kabelu. 1.6 Dálkový ovladač Popis Ikona Funkce Napájení Typ vstupního signálu INPUT Stisknutím zapnete nebo vypnete TV. Stisknutím vyberte zdroj vstupního signálu: TV, SCART1, SCART2, kompozitní signál, S-Video, komponentní signál, HDMI 1, HDMI 2, HDMI 3, HDMI 4 a počítač. 12

14 Popis Ikona Funkce Klávesnice Seznam funkcí Pro.LIST Slouží k přímému výběru programu. Stisknutím 0-9 zadejte čísla programů (stiskněte 1 a 0 v případě programu 10). Stisknutím zobrazíte seznam programů. Poslední LAST Stisknutím se vrátíte na poslední vybraný kanál. 1. Stisknutím zobrazíte informace o aktuálním kanálu/ programu. Informace INFO 2. Během výběru nabídky DTV stisknutím zobrazíte informace nápovědy o nástrojích Channel Organizer (Organizátor kanálů), Channel Sorting (Třídění kanálů), Channel Grouping (Seskupení kanálů), Time (Čas) a Parental Rating (Rodičovské hodnocení). Nabídka MENU Stisknutím zapnete/ vypnete obrazovkovou nabídku (OSD). OK OK Stisknutím potvrdíte výběr. Šipky Elektronický přehled televizních programů Režim teletextu EPG TEXT Stisknutím nahoru, dolů, vlevo nebo vpravo procházejte nabídkami OSD. Stisknutím zobrazíte podrobné programovací informace pro kanály (pouze pro DTV). Stisknutím aktivujete režim teletextu. Nastavení hlasitosti VOL / VOL Stisknutím VOL + zvýšíte hlasitost zvuku. Stisknutím VOL - snížíte hlasitost zvuku. 13

15 Popis Ikona Funkce Ztlumit Duální zvuk MUTE Stisknutím zcela vypnete zvuk. Chcete-li zvuk obnovit, znovu stiskněte toto tlačítko nebo stiskněte tlačítka pro nastavení hlasitosti. Stisknutím můžete změnit výběr více zvuků TV kanálu. Výběr programu P / P Stisknutím P zvýšíte číslo programu. Stisknutím P snížíte číslo programu. Červené, zelené, žluté, modré Stisknutím barevných tlačítek lze provádět konkrétní úkoly v nabídce OSD nebo v režimu teletextu. Rejstřík INDEX Stisknutím zobrazíte tabulku dostupných předmětů teletextu (programovatelné pouze v režimu teletextu). Kombinovat MIX Stisknutím zobrazíte teletext přes program na obrazovce (programovatelné pouze v režimu teletextu). Upravit velikost SIZE Stisknutím upravíte velikost obrazovky (programovatelné pouze v režimu teletextu). Titulky SUBTITLE Je-li v případě zdroje ATV aktivován režim teletextu a teletext má stránku s titulky, stisknutím zobrazíte stránku. V případě zdroje DTV stisknutím zobrazíte nabídku OSD titulků a potom vyberte jazyk. Přidržet HOLD Stisknutím deaktivujete automatické procházení stránek, ke kterému dochází pouze, když existuje více teletextových stránek. (Programovatelné pouze v režimu teletextu) Odhalit REVEAL Stisknutím zobrazíte skryté informace, například řešení hádanek. (Programovatelné pouze v režimu teletextu) 14

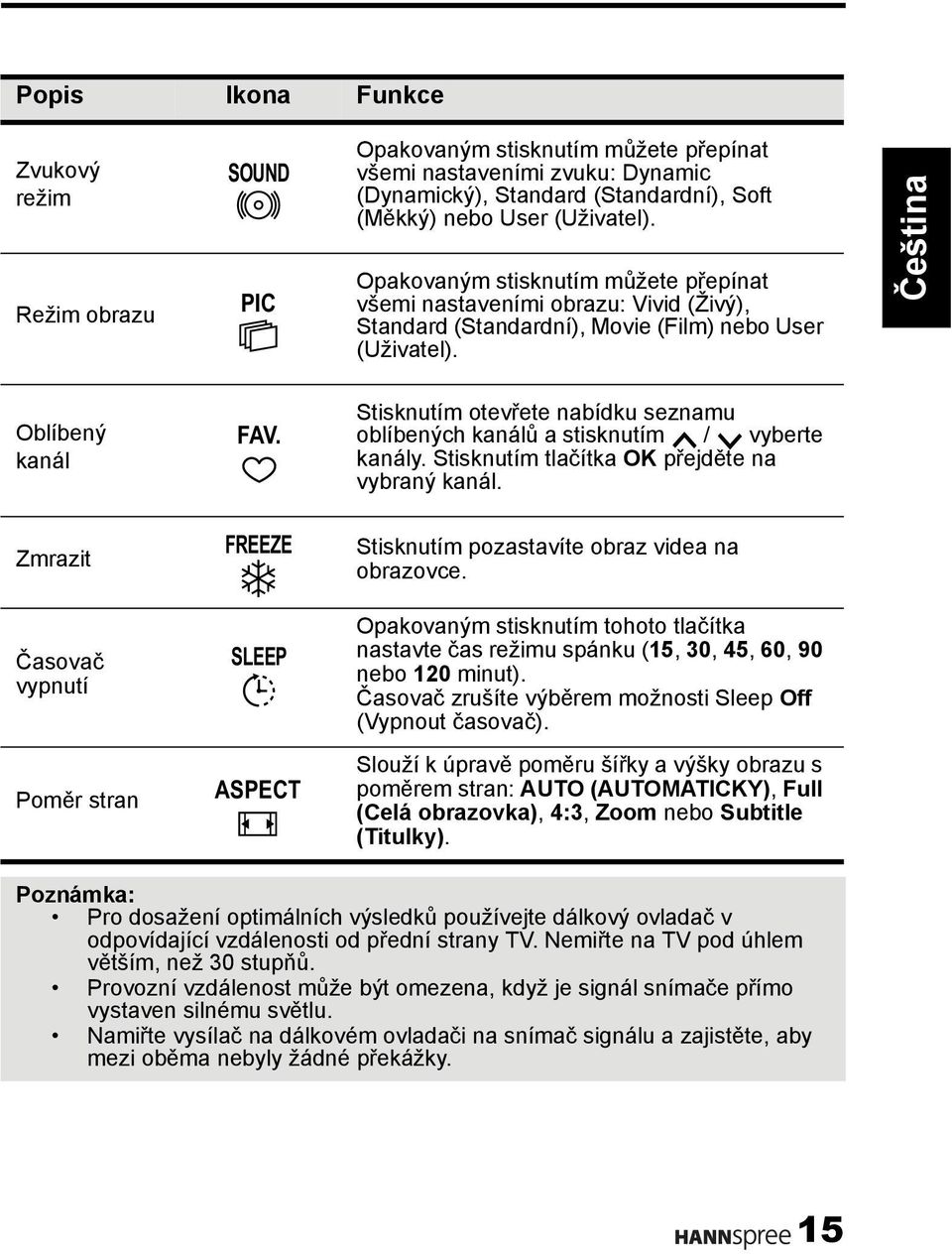

16 Popis Ikona Funkce Zvukový režim Režim obrazu SOUND PIC Opakovaným stisknutím můžete přepínat všemi nastaveními zvuku: Dynamic (Dynamický), Standard (Standardní), Soft (Měkký) nebo User (Uživatel). Opakovaným stisknutím můžete přepínat všemi nastaveními obrazu: Vivid (Živý), Standard (Standardní), Movie (Film) nebo User (Uživatel). Oblíbený kanál FAV. Stisknutím otevřete nabídku seznamu oblíbených kanálů a stisknutím / vyberte kanály. Stisknutím tlačítka OK přejděte na vybraný kanál. Zmrazit FREEZE Stisknutím pozastavíte obraz videa na obrazovce. Časovač vypnutí SLEEP Opakovaným stisknutím tohoto tlačítka nastavte čas režimu spánku (15, 30, 45, 60, 90 nebo 120 minut). Časovač zrušíte výběrem možnosti Sleep Off (Vypnout časovač). Poměr stran ASPECT Slouží k úpravě poměru šířky a výšky obrazu s poměrem stran: AUTO (AUTOMATICKY), Full (Celá obrazovka), 4:3, Zoom nebo Subtitle (Titulky). Poznámka: Pro dosažení optimálních výsledků používejte dálkový ovladač v odpovídající vzdálenosti od přední strany TV. Nemiřte na TV pod úhlem větším, než 30 stupňů. Provozní vzdálenost může být omezena, když je signál snímače přímo vystaven silnému světlu. Namiřte vysílač na dálkovém ovladači na snímač signálu a zajistěte, aby mezi oběma nebyly žádné překážky. 15

17 1.7 Vložení baterií do dálkového ovladače 1 Otevřete víčko přihrádky baterií na zadní straně dálkového ovladače (A). (A) 2 Vložte baterie do přihrádky podle značek polarit v přihrádce (B). (B) 3 Nasaďte víčko přihrádky baterií (C). (C) 16

18 POZOR Nebudete-li dálkový ovladač delší dobu používat, vyjměte baterie a řádně je uložte. Při manipulaci s poškozenými nebo vytékajícími bateriemi postupujte opatrně a v případě kontaktu s vyteklou chemickou tekutinou si omyjte ruce mýdlem. Používá-li dálkový ovladač dvě baterie, nekombinujte nové a staré baterie, jinak bude zkrácena životnosti nové baterie. Ze starých baterií mohou vytékat chemické tekutiny. Nebezpečí výbuchu při chybné výměně baterie. Nahraďte pouze stejným nebo ekvivalentním typem doporučeným výrobcem zařízení. Použité baterie zlikvidujte podle pokynů výrobce. Seznamte se s místními pravidly pro recyklaci a likvidaci odpadů nebo požádejte místního zpracovatele odpadů o pokyny pro likvidaci použitých baterií. Ve víčku dálkového ovladače může být umístěn magnet a proto neumíst ujte magneticky citlivé předměty, jako například hodinky, kreditní karty nebo média flash do blízkosti víčka. Při otevírání víčka dálkového ovladače nepoužívejte sílu; mohlo by dojít k poškození závěsu. 17

19 2 Uvedení TV do provozu 2.1 Základní připojení Připojení napájení 1 Připojte napájecí kabel ke vstupu střídavého napájení na zadní straně TV. 2 Připojte zástrčku na druhém konci napájecího kabelu do elektrické zásuvky Připojení antény nebo kabelové TV Připojte jeden konec kabelu VHF/UHF (anténa) nebo kabelu CATV do zdířky TV/DTV na zadní straně TV. Anténa Koaxiální kabel Uzemňovací svorka Uzemnění Poznámka: Obrázky jsou pouze ilustrační a mohou se lišit podle modelu nebo oblasti. Pokud po připojení k anténě nebo ke kabelové TV přípojce nelze přijímat kanály, zkuste vyhledat kanály. 18

20 2.2 Připojení externích zařízení Připojte externí zařízení, jako například videorekordéry, set-top-boxy, přehrávače DVD, videoherní konzole, sluchátka nebo počítač k TV prostřednictvím příslušných portů na zadní straně TV Připojení externích sluchátek Sluchátka Reproduktory (Zabudované zesilovače) Poznámka: Externí reproduktory ani sluchátka nejsou s tímto TV dodávány. Po připojení sluchátek nebudou fungovat vnitřní reproduktory TV. Používejte pouze externí reproduktory se zabudovanými zesilovači. Současně může být připojeno pouze externí zařízení pro zvuk. 19

21 2.2.2 Připojení k zařízení AV Následující obrázek ukazuje způsob připojení zařízení AV k tomuto TV prostřednictvím portů HDMI (A), YPbPr/AUDIO (B), SCART (C), AV/SV (D). A B C HDMI IN AUDIO VIDEO nebo nebo nebo HDMI PR PB R L Y Kabel HDMI Kabel videa Adaptér SCART R-AUDIO-L/MONO VIDEO S.VIDEO SCART 1 SCART 2 Kabel SCART D R-AUDIO-L VIDEO S-VIDEO Kabel zvuku Kabel zvuku/videa Kabel zvuku/videa HDMI R L PR PB Y L R VIDEO S-VIDEO SCART R L VIDEO S-VIDEO Herní videokonzole nebo Videorekordér Set-top box DVD Poznámka: Připojte porty zvuku zobrazené v YPbPr/AUDIO (B) k portům zvuku skupiny Komponentní/YPbPr v zařízení AV. Porty AV/SV (D) musí být připojeny k portům AV/SV. Při připojování zařízení AV lze vybrat pouze skupinu portů zvuku. Porty Video a S-Video ve skupině (D) sdílí stejné porty P/L zvuku ve stejné skupině. 20

22 2.2.3 Připojení k videorekordéru/ set-top boxu/ přehrávači DVD pomocí komponentního videa/zvuku, kompozitního videa/zvuku nebo S-Videa/zvuku Připojte TV k videorekordéru/ set-top-boxu/ přehrávači DVD pomocí tří různých typů vstupů videa/zvuku. Kabel videa VIDEO Y PB Videorekordér Set-top box DVD Kabel zvuku PR AUDIO L R R-AUDIO-L VIDEO Videorekordér Set-top box DVD Kabel zvuku Kabel videa R-AUDIO-L S-VIDEO Videorekordér Set-top box DVD Kabel zvuku Kabel S-Video 21

23 2.2.4 Připojení k počítači pomocí VGA Chcete-li používat TV jako počítačový monitor, připojte jej k počítači pomocí portu VGA podle obrázku. 1 Připojte port VGA tohoto TV k výstupu VGA počítače. 2 Chcete-li poslouchat zvuk z počítače, připojte port linkového výstupu počítače k portu PC Audio In tohoto TV. AUDIO IN VGA Kabel VGA PC Kabel zvuku Připojení k počítači pomocí DVI Chcete-li používat TV jako počítačový monitor, připojte jej k počítači pomocí portu DVI podle obrázku. 1 Připojte port HDMI tohoto TV k výstupu DVI počítače. 2 Chcete-li poslouchat zvuk z počítače, připojte port linkového výstupu počítače k portu PC Audio In tohoto TV. HDMI IN HDMI 4 AUDIO IN Kabel zvuku PC Kabel HDMI na DVI HDMI 22

24 2.2.6 Připojení HDMI HDMI (High Definition Multimedia Interface) zaručuje, aby byl ze zdroje do vašeho TV odesílán vždy nejlepší videosignál. Připojení zařízení HDMI k tomuto TV viz následující obrázek. HDMI IN HDMI 4 Kabel HDMI Přehrávač DVD Poznámka: Když je připojen kabel HDMI, není nutné připojovat zvukový kabel. Nicméně je to nutné, pokud je připojen kabel HDMI-DVI Připojení USB Servisní port, pouze pro aktualizaci TV F/W. SERVICE Jednotka USB 23

25 2.2.8 Připojení videorekordéru/ set-top-boxu/ přehrávače DVD pomocí SCART Použijte porty SCART pro připojení TV, videorekordéru, přehrávače VCD nebo DVD nebo herní videokonzole. V závislosti na portech, které jsou k dispozici na vašem přehrávači, můžete pro připojení použít kabel SCART nebo adaptér. SCART 1 SCART 2 Adaptér SCART R-AUDIO-L/MONO VIDEO S.VIDEO Připojit ke konektorům AV Připojit ke konektorům S-Video Kabel SCART Poznámka: Konektor S-Video a konektory AV nelze připojit současně, protože by mohlo dojít ke vzniku špatných signálů. Tyto kabely jsou barevně rozlišené (černý, červený, bílý a žlutý). Připojte každý barevně rozlišený kabel k příslušnému konektoru na vašem zařízení. 24

26 2.3 Používání TV Zapnutí a vypnutí TV 1 Stiskněte na ovládacím panelu nebo na dálkovém ovladači. Barva indikátoru LED napájení na TV se změní z červené na zelenou, což znamená, že TV je zapnutý. 2 Znovu stiskněte. Barva indikátoru LED napájení se změní ze zelené na červenou, což znamená, že TV je vypnutý Přepínaní zdrojových signálů Stisknutím INPUT (VSTUP) na ovládacím panelu nebo dálkovém ovladači vyberte vstupní zdrojový signál Automatické vyhledávání kanálů Před používáním TV ke sledování programů je třeba nejdříve aktivovat vyhledávání kanálů. 1 Stiskněte MENU na ovládacím panelu nebo na dálkovém ovladači a potom přejděte do nabídky Channel (Kanál). 2 Vyberte Auto Scan (Automaticky vyhledat). 3 Stisknutím na dálkovém ovladači vyberte Start a stisknutím OK spust te vyhledávání kanálů Výběr kanálů Stisknutím P na dálkovém ovladači nebo na ovládacím panelu zvyšte číslo kanálu. Stisknutím P na dálkovém ovladači nebo na ovládacím panelu snižte číslo kanálu. Stisknutím číselných tlačítek na dálkovém ovladači zadejte číslo konkrétního kanálu Nastavení hlasitosti 1 Stisknutím VOL+ (HLASITOST+) na ovládacím panelu nebo na dálkovém ovladači zvyšte hlasitost. 25

27 2 Stisknutím VOL- (HLASITOST-) na ovládacím panelu nebo na dálkovém ovladači snižte hlasitost. 3 Stisknutím MUTE (ZTLUMIT) vypněte zvuky a dalším stisknutím MUTE (ZTLUMIT) nebo stisknutím tlačítek pro nastavení hlasitosti obnovíte výchozí hlasitost Úpravy seznam oblíbených 1 Stiskněte MENU na ovládacím panelu nebo na dálkovém ovladači a potom přejděte do nabídky Channel (Kanál). 2 Vyberte Favorite Lists (Seznamy oblíbených) a stisknutím OK otevřete Favorite List (Seznam oblíbených). 3 Vyberte požadovaný kanál a stisknutím OK zaškrtněte nebo zrušte zaškrtnutí kanálu. 4 Stisknutím tlačítka MENU ukončete nabídku Úpravy seznamu kanálů 1 Stiskněte MENU na ovládacím panelu nebo na dálkovém ovladači a potom přejděte do nabídky Channel (Kanál). 2 Vyberte Channel Edit (Upravit kanál) a stisknutím OK vstupte do podnabídky. 3 Vyberte Name (Název), Skip (Přeskočit) nebo Reorder (Znovu uspořádat) a potvrďte stisknutím OK. Chcete-li upravit název kanálu, vyberte požadovaný kanál a stisknutím OK začněte upravovat název. Chcete-li upravovat seznam přeskakovaných kanálů, vyberte požadovaný kanál a stisknutím OK zaškrtněte nebo zrušte zaškrtnutí kanálu. Chcete-li znovu uspořádat seznam kanálů, vyberte požadovaný první a druhý kanál a potvrďte stisknutím OK. 4 Stisknutím tlačítka MENU ukončete nabídku. 26

28 3 Nastavení v nabídce OSD (On-Screen Display) Systém nabídky OSD (On-Screen Display) umožňuje provádět rychle a jednoduše nastavení TV. Do nabídky OSD lze vstoupit pomocí tlačítek na ovládacím panelu nebo na dálkovém ovladači. Než se podrobně seznámíte s jednotlivými položkami nabídky OSD, seznamte se se strukturou systému OSD: NASTAVITELNÉ POLOŽKY: Zobrazuje nastavení/hodnoty nastavitelných položek. HLAVNÍ NABÍDKA: Zobrazuje seznam položek nabídky. Zvolená položka je označena odlišnou barvou. Picture Audio Clock / Timer Channel Picture Mode Brightness Contrast Sharpness Color Tint Digital NR Setup X-Contrast Backlight Aspect ratio POKYNY: Move OK Select Menu Return Stručné pokyny pro provádění nastavení. Funkce Ovládací panel TV Dálkový ovladač Nabídka OSD MENU MENU Nahoru P Šipka Dolů P Šipka Zvýšit Zvýšit hlasitost Šipka Snížit Snížit hlasitost Šipka Výběr INPUT / VOL+ OK Zpět MENU / VOL- MENU 27

29 3.1 Nabídky nastavení OSD Postupujte podle pokynů uvedených v dolní části nabídky funkcí OSD. Stisknutím P / P na ovládacím panelu nebo / na dálkovém ovladači procházejte nabídky. Stisknutím INPUT / VOL+ na ovládacím panelu nebo OK na dálkovém ovladači vyberte položku a potom stisknutím MENU/ VOL- ukončete nabídku OSD. Následující nabídky lze nastavovat pomocí různých metod nastavení. 3.2 Úpravy nastavení obrazu 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte nabídku Picture (Obraz). 3 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu vstupte do nabídky Picture (Obraz). 4 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte některou položku. 5 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu přejděte na položku. 6 Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu změňte posuvníky nebo stisknutím OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu označte některou položku. 7 Stisknutím tlačítka MENU ukončete nabídku. 8 V nabídce Picture (Obraz) lze upravovat nastavení Picture Mode (Režim obrazu), Brightness (Jas), Contrast (Kontrast), Sharpness (Ostrost), Color (Barva), Tint (Odstín), Digital NR (Digitální NR), X-Contrast (X-kontrast), Backlight (Podsvícení), Aspect Ratio (Poměr stran), Color Temp (Teplota barev) a Recall (Obnovit). Položky Brightness (Jas), Contrast (Kontrast), Sharpness (Ostrost), Color (Barva) a Tint (Odstín) lze nastavovat pouze, pokud vyberete User (Uživatel) v Picture Mode (Režim obrazu). Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu upravte tato nastavení. Položku Picture Mode (Režim obrazu) lze nastavit na Vivid (Živý), Standard (Standardní), Movie (Film) nebo User (Uživatel). Položku Digital NR (Digitální NR) lze nastavit na Off (Vypnuto), Weak (Slabý), Medium (Střední) nebo Strong (Silný). Položku X-Contrast (X-kontrast) lze nastavit na Off (Vypnuto) nebo On (Zapnuto). Položku Backlight (Podsvícení) lze nastavit posouváním posuvníků od 0 do 14 stisknutím /. Položku Aspect Ratio (Poměr stran) lze nastavit na Auto (Automaticky), Full (Celá obrazovka), 4:3, Zoom nebo Subtitle (Titulky). Položku Color Temp (Teplota barev) lze nastavit na Warm (Teplá), Standard (Standardní) nebo Cool (Studená). Položku Recall (Obnovit) lze použít k obnovení původních továrních nastavení dílčí nabídky. Poznámka: Dostupné položky v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. Picture Audio Clock / Timer Channel Setup Picture Mode Brightness Contrast Sharpness Color Tint Digital NR X-Contrast Backlight Aspect ratio Move OK Select Menu Return 28

30 3.3 Úpravy nastavení zvuku 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte nabídku Audio (Zvuk). 3 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu vstupte do nabídky Audio (Zvuk). Picture Audio Clock / Timer Channel Setup Audio Mode Equalizer Balance Audio Effect Auto Volume Preferred Language Digital MTS Audio Description Recall Move OK Select Menu Return 4 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte některou položku. 5 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu přejděte na položku. 6 Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu změňte stupnice nebo stisknutím OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu označte některou položku. 7 Stisknutím tlačítka MENU ukončete nabídku. 8 V nabídce Audio (Zvuk) lze upravovat nastavení Audio Mode (Režim zvuku), Equalizer (Ekvalizér), Balance (Vyvážení), Audio Effect (Zvukový efekt), Auto Volume (Automatická hlasitost) (pouze ATV), Preferred Language (Upřednostňovaný jazyk) (pouze DTV), Digital MTS (Digitální MTS) (pouze DTV), Audio Description (Zvukový popis) (pouze DTV) a Recall (Obnovit). Položku Equalizer (Ekvalizér) lze upravovat pouze, když vyberete User (Uživatel) v Audio Mode (Režim zvuku). Položku Audio Mode (Režim zvuku) lze nastavit na Dynamic (Dynamický), Standard (Standardní), Soft (Měkký) nebo User (Uživatel). Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu upravte posuvníky v části Equalizer (Ekvalizér) a Balance (Vyvážení). Položku Audio Effect (Zvukový efekt) lze nastavit na Off (Vypnuto) nebo On (Zapnuto). Položku Auto Volume (Automatická hlasitost) lze nastavit na Off (Vypnuto) nebo On (Zapnuto). Položku Preferred Language (Upřednostňovaný jazyk) lze nastavit na English (Angličtina), German (Němčina), French (Francouzština), Italian (Italština), Spanish (Španělština), Dutch (Holandština), Hungarian (Maďarština), Portugese (Portugalština) nebo Polish (Polština). Položku Digital MTS (Digitální MTS) lze nastavit na Auto (Automaticky), Stereo, Dual 1 (Duální 1) nebo Dual 2 (Duální 2). Položku Audio Description (Zvukový popis) lze použít k nastavení položek Mode (Režim) a Volume (Hlasitost). Položku Recall (Obnovit) lze použít k obnovení původních továrních nastavení. Poznámka: Dostupné položky v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 29

31 3.4 Úpravy nastavení hodin a časovače 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte nabídku Clock and Timer (Hodiny a časovač). Picture Sleep Timer Time Mode 3 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu vstupte do nabídky Clock and Timer (Hodiny a časovač). Audio Clock / Timer Channel Setup Date Local Offset Move OK Select Menu Return 4 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte některou položku. 5 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu přejděte na položku. 6 Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu změňte hodnoty nebo stisknutím OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu označte některou položku. 7 Stisknutím tlačítka MENU ukončete nabídku. 8 V nabídce Clock and Timer (Hodiny a časovač) lze upravovat nastavení Sleep Timer (Časovač spánku), Time Mode (Časový režim), Date (Datum) a Local Offset (Místní odchylka). Položky Date (Datum) a Local Offset (Místní odchylka) lze upravovat pouze, pokud vyberete Manual (Ručně) v Time Mode (Časový režim). Položku Sleep Timer (Časovač spánku) lze nastavit na Off (Vypnuto), 15 mins (15 min.), 30 mins (30 min.), 45 mins (45 min.), 60 mins (60 min.), 90 mins (90 min.) nebo 120 mins (120 min.). Položku Time Mode (Časový režim) lze nastavit na Auto (Automaticky) nebo Manual (Ručně). Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu upravte hodnoty v části Date (Datum). Položku Local Offset (Místní odchylka) lze nastavit Current Time (Aktuální čas), CT +1h, CT +2h, CT +3h, CT -1h, CT -2h nebo CT -3h. Poznámka: Dostupné položky v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 30

32 3.5 Úpravy nastavení kanálů 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte nabídku Channel (Kanál). 3 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu vstupte do nabídky Channel (Kanál). Picture Country Subtitle Audio Clock / Timer Channel Setup Teletext Language Auto Scan Manual Scan Channel Edit Favorite Lists Parental Control Move OK Select Menu Return 4 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte některou položku. 5 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu přejděte na položku. 6 Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu změňte hodnoty nebo stisknutím OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu označte některou položku. 7 Stisknutím tlačítka MENU ukončete nabídku. 8 V nabídce Channel (Kanál) lze provádět nastavení nebo funkce Country (Země), Subtitle (Titulky), Teletext Language (Jazyk teletextu), Auto Scan (Automatické vyhledávání), Manual Scan (Ruční vyhledávání), Channel Edit (Úpravy kanálů), Favorite Lists (Seznamy oblíbených) a Parental Control (Rodičovská kontrola) (viz Automatické vyhledávání kanálů na straně 25, Úpravy seznam oblíbených na straně 26 a Úpravy seznamu kanálů na straně 26). Položku Country (Země) lze nastavit na UK (Velká Británie), Germany (Německo), France (Francie), Italy (Itálie), Spain (Španělsko), Netherlands (Nizozemí), Hungary (Maďarsko), Portugal (Portugalsko), Poland (Polsko) nebo Other (Jiná). Položku Subtitle (Titulky) lze použít k úpravám nastavení Preferred Language (Upřednostňovaný jazyk), Mode (Režim) a Hearing Impaired (Sluchově postižení). Položku Teletext Language (Jazyk teletextu) lze použít k výběru požadovaného jazyka teletextu. Položku Manual Scan (Ruční vyhledávání) lze použít k provedení Digital Scan (Digitální vyhledávání), Analog Scan (Analogové vyhledávání) a Fine tune (Doladění). Položku Parental Control (Rodičovská kontrola) lze použít k úpravám nastavení Enter Password (Zadat heslo), Enable (Aktivovat), Channel Locks (Zámky kanálů), Parental Rating (Rodičovské hodnocení), Front Panel Lock (Zámek předního panelu) a Password (Heslo). Výchozí heslo je Poznámka: Nastavení Channel (Kanál) jsou k dispozici, když je signál nastaven na zdroj TV. 31

33 3.6 Možnosti úprav nastavení PC 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. Picture H Position V Position 2 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte nabídku PC Setting (Nastavení PC). 3 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu vstupte do nabídky PC Setting (Nastavení PC). Audio Clock / Timer PC Setting Setup Phase Clock Auto Adjust Move OK Select Menu Return 4 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte některou položku. 5 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu přejděte na položku. 6 Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu změňte stupnice nebo stisknutím OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu proveďte některou položku. 7 Stisknutím MENU ukončete nabídku PC Setting (Nastavení PC). 8 V nabídce PC Setting (Nastavení PC) lze upravovat nastavení nebo provádět funkce H Position (H pozice), V Position (V pozice), Phase (Fáze), Clock (Frekvence) a Auto Adjust (Automatická úprava). 9 Stisknutím / na dálkovém ovladači nebo VOL+ / VOL- na ovládacím panelu změňte posuvníky v části H Position (H pozice), V Position (V pozice), Phase (Fáze) a Clock (Frekvence). 10 Položku Auto Adjust (Automatická úprava) lze použít k automatické úpravě nastavení. Poznámka: Nabídka PC Setting (Nastavení PC) je k dispozici pouze, když je vstupní zdroj nastaven na Computer (Počítač). 32

34 3.7 Úpravy nastavení konfigurace 1 Stisknutím MENU přejděte na obrazovku hlavní nabídky OSD. 2 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte nabídku Setup (Nastavení). 3 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu vstupte do nabídky Setup (Nastavení). Picture Audio Clock / Timer Channel Setup OSD Language OSD Time Common Interface SCART1 SCART2 Mode Setting Vivid Motion First Time Setup Recall Move OK Select Menu Return 4 Stisknutím / na dálkovém ovladači nebo P / P na ovládacím panelu vyberte některou položku. 5 Stisknutím / OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu přejděte na položku. 6 Stisknutím OK na dálkovém ovladači nebo INPUT / VOL+ na ovládacím panelu označte některou položku nebo proveďte některou funkci. 7 Stisknutím tlačítka MENU ukončete nabídku. 8 V nabídce Setup (Nastavení) lze upravovat nastavení OSD Language (Jazyk OSD), OSD Time (Čas OSD), Common Interface (Společné rozhraní), SCART1, SCART2, Mode Setting (Nastavení režimu), Vivid Motion (Živý pohyb), First Time Setup (Prvotní nastavení) a Recall (Obnovit). Položka Common Interface (Společné rozhraní) je k dispozici pouze, když je připojeno zařízení CI. Chcete-li ukončit hlavní nabídku CI, stiskněte červené tlačítko na dálkovém ovladači. Položky SCART1 a SCART2 lze upravovat pouze, když je vstupní zdroj nastaven na SCART1 nebo SCART2. K dispozici jsou následující jazyky OSD: English, Deutsch, Français, Italiano, Español, Nederlands, Magyar, Português a Polski. Položku OSD Time Out (Interval OSD) lze nastavit na 10 seconds (10 sekund), 20 seconds (20 sekund), 30 seconds (30 sekund) a 60 seconds (60 sekund). Položku Common Interface (Společné rozhraní) lze použít pro přístup k připojenému zařízení CI. Položku SCART1 lze nastavit na Auto (Automaticky), RGB, CVBS nebo S-Video. Položku SCART2 lze nastavit na Auto (Automaticky), CVBS nebo S-Video. Položku Mode Setting (Nastavení režimu) lze nastavit na Home Mode (Domácí režim) nebo Store Mode (Režim Prodejna). Položku Vivid Motion (Živý pohyb) lze nastavit na Off (Vypnuto), Low (Nízké), Medium (Střední) nebo High (Vysoké). Položku First Time Setup (Prvotní nastavení) lze použít k úpravám nastavení OSD Language (Jazyk OSD), Mode Setting (Nastavení režimu) a Country (Země). Položku Recall (Obnovit) lze použít k obnovení výchozích továrních nastavení Setup (Nastavení). Poznámka: Dostupné položky v nabídce OSD se mohou lišit v závislosti na zdroji vstupního signálu. 33

35 4 Odstraňování problémů Situace Řešení Řádně připojte napájecí kabel. Zkontrolujte, zda indikátor LED napájení svítí či nikoli. Žádný obraz ani zvuk. Žádný nebo špatný obraz, zvuk v pořádku. Obraz není barevný. Obraz je v pořádku, žádný zvuk. Z jednoho z reproduktorů nevychází zvuk. Nelze přijímat některé kanály prostřednictvím kabelové TV. Chci obnovit nastavení TV. Nelze používat nabídky. Stiskněte na ovládacím panelu nebo na dálkovém ovladači. Stisknutím Input (Vstup) procházejte připojené zdroje videa. Stisknutím P nebo P přepínejte na jiné TV programy. Zkontrolujte, zda jsou všechny kabel správně připojené. Zkontrolujte připojení antény a kabelů. Upravte možnost Brightness (Jas) v položce Picture (Obraz) nabídky OSD. Upravte možnost Color (Barva) v položce Picture (Obraz) nabídky OSD. Zkontrolujte, zda zdrojové zařízení funguje správně. Zkontrolujte, zda je zvukový kabel řádně připojen. Zrušte vypnutí zvuku. Stiskněte VOL + na ovládacím panelu nebo na dálkovém ovladači. Upravte možnost Balance (Vyvážení) v položce Audio (Zvuk) nabídky OSD. Vyzkoušejte funkci Auto SCAN (Automatické vyhledávání) v položce Channel (Kanál) nabídky OSD. Použijte funkci Recall (Obnovit) v položce Setup (Nastavení) nabídky OSD. Pokud jsou položky nabídky OSD zbarveny šedě, systém se nachází ve stavu, ve kterém tato nastavení nejsou k dispozici. Obraz na obrazovce se otáčí. Zkontrolujte, zda je kabel signálu videa řádně připojen. Upravte umístění anténa tak, aby byla vzdálena od silnic Na obrazovce se zobrazuje nebo zdrojů rušení. sníh. Zkontrolujte připojení antény a signálu videa. Rozmazaný nebo překrývaný obraz. Dálkový ovladač nefunguje. Upravte nastavení Sharpness (Ostrost). Zvolte programy s vysoce kvalitními signály. Upravte směr antény nebo vyměňte kabel signálu videa. Zkontrolujte, zda je správně vložena baterie. Vyměňte baterii za novou. Zkontrolujte, zda je připojen napájecí kabel TV. Zkontrolujte, zda je dráha mezi dálkovým ovladačem a snímačem volná. Zkuste použít dálkový ovladač z kratší vzdálenosti od TV. 34

36 5 Podpora synchronizace Podpora režimu synchronizace PC Režim Rozlišení (aktivní body) Horizontální Vertikální frekvence (khz) frekvence (Hz) Jmenovitá frekvence pixelů (MHz) PC (VGA) DVI na HDMI VGA 640 x 480 při 60 Hz 31,469 59,941 25,175 V V SVGA 800 x 600 při 60 Hz 37,879 60, V V XGA 1024 x 768 při 60 Hz 48,363 60, V V VESA 1280 x 720 při 60 Hz 44,955 59,94 74,25 V V VESA 1280 x 960 při 60 Hz V V SXGA 1280 x 1024 při 60 Hz 63,981 60, V V WXGA x 900 při 60 Hz 55,935 59, ,5 V V VESA 1920x1080 při 60Hz 67,500 60,00 148,5 V V Podpora režimu synchronizace videa Rozlišení (aktivní body) HDMI HDTV (komponentní) 640x480p při 60Hz V 720x480i při 60Hz V V 720x480p při 60Hz V V 720x576i při 50Hz V V 720x576p při 50Hz V V 1280x720p při 60Hz V V 1280x720p při 50Hz V V 1920x1080i při 50Hz V V 1920x1080i při 60Hz V V 1920x1080P při 24HZ V V 1920x1080P při 25HZ V V 1920x1080P při 30HZ V V 1920x1080P při 50Hz V V 1920x1080P při 60Hz V V 35

37 6 Technické údaje Velikost obrazu 106,7 cm / Panel LCD 1920 x 1080 Vstupy Vstup RF x 1 SCART x 2 AV x 1 Vstup komponentního videa RCA x 1 Vstup komponentního videa x 1 HDMI x 4 VGA x 1 Vstup zvuku VGA x 1 CI x 1 (podporuje 5V) S-Video x 1 Výstupy Výstup pro připojení sluchátek Reproduktor 10 W + 10 W Výstup SCART Funkce Plné HD HD připraveno Hřebenový filtr 3D Odstraňování prokladu 3D Potlačení šumu Inverzní poměr snímkování 3:2/2:2 X-kontrast (10000:1) Vstup 24p 36

38 VIDEO 2 S-VIDEO 2 USB 7 Montáž TV na stěnu Demontáž podstavce: 1 Odpojte všechny kabely a vodiče od TV, aby se zabránilo poškození. 2 Opatrně položte TV obrazovkou dolů na měkkou a rovnou plochu (pokrývku, pěnu, hadr atd.), aby se zabránilo poškození TV. 3 Odmontujte šest (6) šrouby, aby bylo možné sejmout podstavec. 4 Opatrně sejměte podstavec. 5 Když je tento TV připevněn na stěnu, doplňte tento pryžový kryt. ( Pouze pro orientaci ) Montáž TV na stěnu: 1 Zakupte nástěnný držák kompatibilní se standardem VESA: VESA 200 X 200, 4 otvory, M5, 15 mm, 20 kg. 2 Vyhledejte nejvhodnější polohu TV na stěně. 3 Připevněte nástěnný držák pevně ke stěně. 4 Zajistěte TV k držáku pomocí 4 montážních šroubů na zadní a středové části TV. Poznámka: Přečtěte si pečlivě pokyny dodané s vaším konkrétním nástěnným držákem, aby byla zajištěna řádná montáž TV na stěnu. Rozteč montážních otvoru je 200mm vodorovně a 200mm svisle. Je vyžadován metrický typ šroubů: M5, délka 15 mm. Podstavec TV 42 lze přišroubovat k desce stolu nebo na pevný povrch prostřednictvím otvoru na zadní straně podstavce. *Montáž LCD TV vyžaduje zvláštní dovednosti a měl by ji provádět pouze kvalifikovaný servisní pracovník. Zákazníci by se neměli pokoušet provést instalaci vlastními silami. Společnost Hannspree nenese žádnou odpovědnost za nesprávnou montáž ani za montáž, která způsobí nehodu nebo zranění. Poraďte se s kvalifikovaným servisním pracovníkem o použití volitelného držáku pro upevnění TV na stěnu. 37

39 8 Použití kabelové svorky Provlečte kabely kabelovou svorkou podle obrázku: f 38
