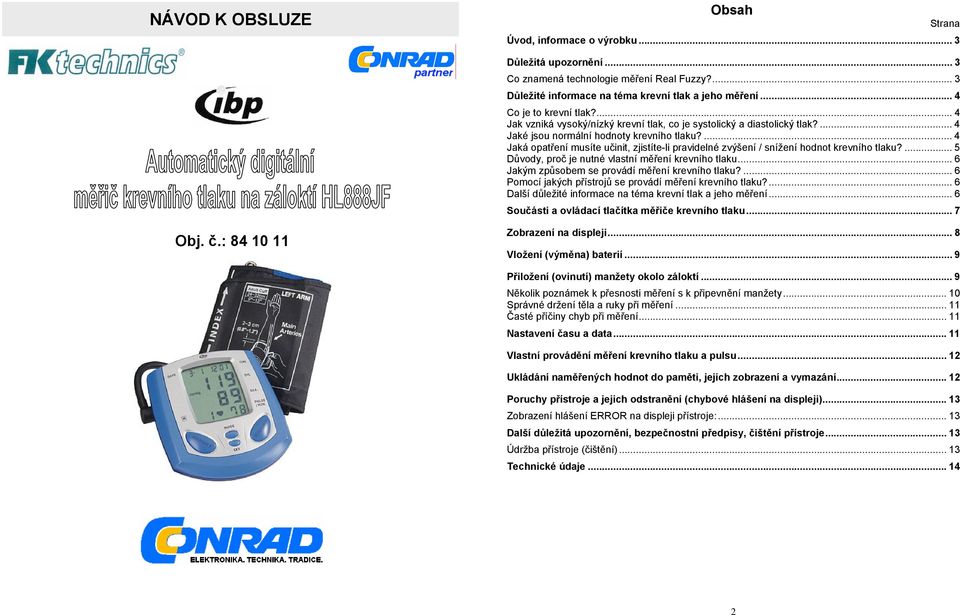

1 NÁVOD K OBSLUZE Obsah Strana Úvod, informace o výrobku... 3 Důležitá upozornění... 3 Co znamená technologie měření Real Fuzzy?... 3 Důležité informace na téma krevní tlak a jeho měření... 4 Co je to krevní tlak?... 4 Jak vzniká vysoký/nízký krevní tlak, co je systolický a diastolický tlak?... 4 Jaké jsou normální hodnoty krevního tlaku?... 4 Jaká opatření musíte učinit, zjistíte-li pravidelné zvýšení / snížení hodnot krevního tlaku?... 5 Důvody, proč je nutné vlastní měření krevního tlaku... 6 Jakým způsobem se provádí měření krevního tlaku?... 6 Pomocí jakých přístrojů se provádí měření krevního tlaku?... 6 Další důležité informace na téma krevní tlak a jeho měření... 6 Součásti a ovládací tlačítka měřiče krevního tlaku... 7 Obj. č.: Zobrazení na displeji... 8 Vložení (výměna) baterií... 9 Přiložení (ovinutí) manžety okolo záloktí...9 Několik poznámek k přesnosti měření s k připevnění manžety Správné držení těla a ruky při měření Časté příčiny chyb při měření Nastavení času a data...11 Vlastní provádění měření krevního tlaku a pulsu Ukládání naměřených hodnot do paměti, jejich zobrazení a vymazání Poruchy přístroje a jejich odstranění (chybové hlášení na displeji) Zobrazení hlášení ERROR na displeji přístroje: Další důležitá upozornění, bezpečnostní předpisy, čištění přístroje Údržba přístroje (čištění) Technické údaje

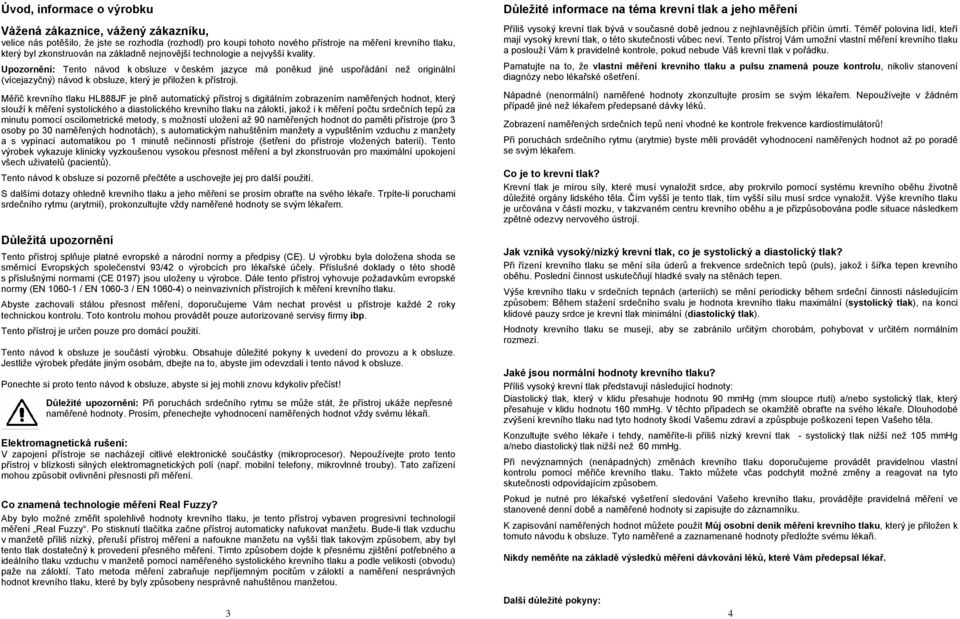

2 Úvod, informace o výrobku Vážená zákaznice, vážený zákazníku, velice nás potěšilo, že jste se rozhodla (rozhodl) pro koupi tohoto nového přístroje na měření krevního tlaku, který byl zkonstruován na základně nejnovější technologie a nejvyšší kvality. Upozornění: Tento návod k obsluze v českém jazyce má poněkud jiné uspořádání než originální (vícejazyčný) návod k obsluze, který je přiložen k přístroji. Měřič krevního tlaku HL888JF je plně automatický přístroj s digitálním zobrazením naměřených hodnot, který slouží k měření systolického a diastolického krevního tlaku na záloktí, jakož i k měření počtu srdečních tepů za minutu pomocí oscilometrické metody, s možností uložení až 90 naměřených hodnot do paměti přístroje (pro 3 osoby po 30 naměřených hodnotách), s automatickým nahuštěním manžety a vypuštěním vzduchu z manžety a s vypínací automatikou po 1 minutě nečinnosti přístroje (šetření do přístroje vložených baterií). Tento výrobek vykazuje klinicky vyzkoušenou vysokou přesnost měření a byl zkonstruován pro maximální upokojení všech uživatelů (pacientů). Tento návod k obsluze si pozorně přečtěte a uschovejte jej pro další použití. S dalšími dotazy ohledně krevního tlaku a jeho měření se prosím obraťte na svého lékaře. Trpíte-li poruchami srdečního rytmu (arytmií), prokonzultujte vždy naměřené hodnoty se svým lékařem. Důležitá upozornění Tento přístroj splňuje platné evropské a národní normy a předpisy (CE). U výrobku byla doložena shoda se směrnicí Evropských společenství 93/42 o výrobcích pro lékařské účely. Příslušné doklady o této shodě s příslušnými normami (CE 0197) jsou uloženy u výrobce. Dále tento přístroj vyhovuje požadavkům evropské normy (EN / EN / EN ) o neinvazivních přístrojích k měření krevního tlaku. Abyste zachovali stálou přesnost měření, doporučujeme Vám nechat provést u přístroje každé 2 roky technickou kontrolu. Toto kontrolu mohou provádět pouze autorizované servisy firmy ibp. Tento přístroj je určen pouze pro domácí použití. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení do provozu a k obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechte si proto tento návod k obsluze, abyste si jej mohli znovu kdykoliv přečíst! Důležité upozornění: Při poruchách srdečního rytmu se může stát, že přístroj ukáže nepřesné naměřené hodnoty. Prosím, přenechejte vyhodnocení naměřených hodnot vždy svému lékaři. Elektromagnetická rušení: V zapojení přístroje se nacházejí citlivé elektronické součástky (mikroprocesor). Nepoužívejte proto tento přístroj v blízkosti silných elektromagnetických polí (např. mobilní telefony, mikrovlnné trouby). Tato zařízení mohou způsobit ovlivnění přesnosti při měření. Co znamená technologie měření Real Fuzzy? Aby bylo možné změřit spolehlivě hodnoty krevního tlaku, je tento přístroj vybaven progresivní technologií měření Real Fuzzy. Po stisknutí tlačítka začne přístroj automaticky nafukovat manžetu. Bude-li tlak vzduchu v manžetě příliš nízký, přeruší přístroj měření a nafoukne manžetu na vyšší tlak takovým způsobem, aby byl tento tlak dostatečný k provedení přesného měření. Tímto způsobem dojde k přesnému zjištění potřebného a ideálního tlaku vzduchu v manžetě pomocí naměřeného systolického krevního tlaku a podle velikosti (obvodu) paže na záloktí. Tato metoda měření zabraňuje nepříjemným pocitům v záloktí a naměření nesprávných hodnot krevního tlaku, které by byly způsobeny nesprávně nahuštěnou manžetou. 3 Důležité informace na téma krevní tlak a jeho měření Příliš vysoký krevní tlak bývá v současné době jednou z nejhlavnějších příčin úmrtí. Téměř polovina lidí, kteří mají vysoký krevní tlak, o této skutečnosti vůbec neví. Tento přístroj Vám umožní vlastní měření krevního tlaku a poslouží Vám k pravidelné kontrole, pokud nebude Váš krevní tlak v pořádku. Pamatujte na to, že vlastní měření krevního tlaku a pulsu znamená pouze kontrolu, nikoliv stanovení diagnózy nebo lékařské ošetření. Nápadné (nenormální) naměřené hodnoty zkonzultujte prosím se svým lékařem. Nepoužívejte v žádném případě jiné než lékařem předepsané dávky léků. Zobrazení naměřených srdečních tepů není vhodné ke kontrole frekvence kardiostimulátorů! Při poruchách srdečního rytmu (arytmie) byste měli provádět vyhodnocení naměřených hodnot až po poradě se svým lékařem. Co je to krevní tlak? Krevní tlak je mírou síly, které musí vynaložit srdce, aby prokrvilo pomocí systému krevního oběhu životně důležité orgány lidského těla. Čím vyšší je tento tlak, tím vyšší sílu musí srdce vynaložit. Výše krevního tlaku je určována v části mozku, v takzvaném centru krevního oběhu a je přizpůsobována podle situace následkem zpětné odezvy nervového ústrojí. Jak vzniká vysoký/nízký krevní tlak, co je systolický a diastolický tlak? Při řízení krevního tlaku se mění síla úderů a frekvence srdečních tepů (puls), jakož i šířka tepen krevního oběhu. Poslední činnost uskutečňují hladké svaly na stěnách tepen. Výše krevního tlaku v srdečních tepnách (arteriích) se mění periodicky během srdeční činnosti následujícím způsobem: Během stažení srdečního svalu je hodnota krevního tlaku maximální (systolický tlak), na konci klidové pauzy srdce je krevní tlak minimální (diastolický tlak). Hodnoty krevního tlaku se musejí, aby se zabránilo určitým chorobám, pohybovat v určitém normálním rozmezí. Jaké jsou normální hodnoty krevního tlaku? Příliš vysoký krevní tlak představují následující hodnoty: Diastolický tlak, který v klidu přesahuje hodnotu 90 mmhg (mm sloupce rtuti) a/nebo systolický tlak, který přesahuje v klidu hodnotu 160 mmhg. V těchto případech se okamžitě obraťte na svého lékaře. Dlouhodobé zvýšení krevního tlaku nad tyto hodnoty škodí Vašemu zdraví a způspbuje poškození tepen Vašeho těla. Konzultujte svého lékaře i tehdy, naměříte-li příliš nízký krevní tlak - systolický tlak nižší než 105 mmhg a/nebo diastolický tlak nižší než 60 mmhg. Při nevýznamných (nenápadných) změnách krevního tlaku doporučujeme provádět pravidelnou vlastní kontrolu pomocí měřiče krevního tlaku. Takto můžete včas podchytit možné změny a reagovat na tyto skutečnosti odpovídajícím způsobem. Pokud je nutné pro lékařské vyšetření sledování Vašeho krevního tlaku, provádějte pravidelná měření ve stanovené denní době a naměřené hodnoty si zapisujte do záznamníku. K zapisování naměřených hodnot můžete použít Můj osobní deník měření krevního tlaku, který je přiložen k tomuto návodu k obsluze. Tyto naměřené a zaznamenané hodnoty předložte svému lékaři. Nikdy neměňte na základě výsledků měření dávkování léků, které Vám předepsal lékař. Další důležité pokyny: 4

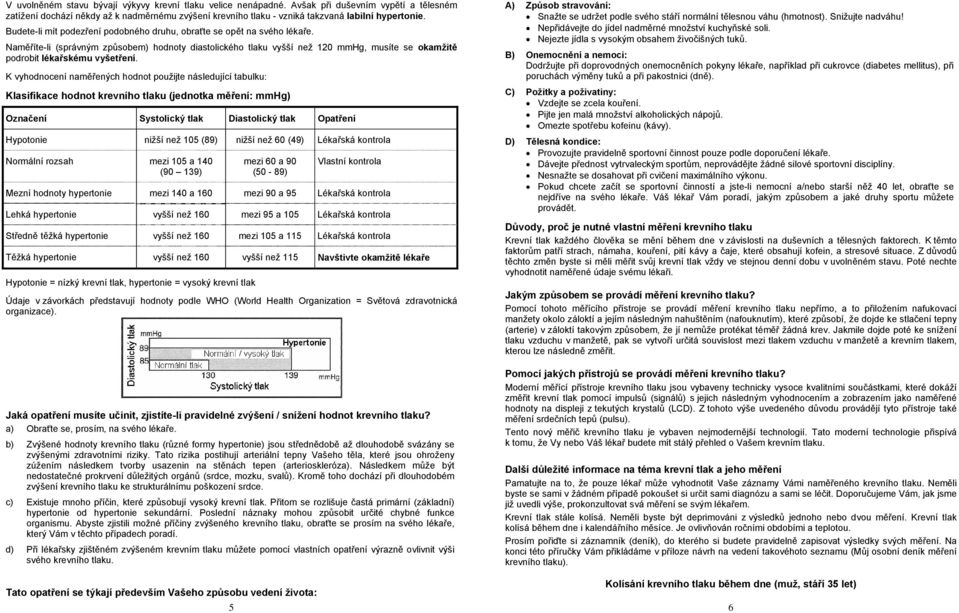

3 V uvolněném stavu bývají výkyvy krevní tlaku velice nenápadné. Avšak při duševním vypětí a tělesném zatížení dochází někdy až k nadměrnému zvýšení krevního tlaku - vzniká takzvaná labilní hypertonie. Budete-li mít podezření podobného druhu, obraťte se opět na svého lékaře. Naměříte-li (správným způsobem) hodnoty diastolického tlaku vyšší než 120 mmhg, musíte se okamžitě podrobit lékařskému vyšetření. K vyhodnocení naměřených hodnot použijte následující tabulku: Klasifikace hodnot krevního tlaku (jednotka měření: mmhg) Označení Systolický tlak Diastolický tlak Opatření Hypotonie nižší než 105 (89) nižší než 60 (49) Lékařská kontrola Normální rozsah mezi 105 a 140 (90 139) 5 mezi 60 a 90 (50-89) Vlastní kontrola Mezní hodnoty hypertonie mezi 140 a 160 mezi 90 a 95 Lékařská kontrola Lehká hypertonie vyšší než 160 mezi 95 a 105 Lékařská kontrola Středně těžká hypertonie vyšší než 160 mezi 105 a 115 Lékařská kontrola Těžká hypertonie vyšší než 160 vyšší než 115 Navštivte okamžitě lékaře Hypotonie = nízký krevní tlak, hypertonie = vysoký krevní tlak Údaje v závorkách představují hodnoty podle WHO (World Health Organization = Světová zdravotnická organizace). Jaká opatření musíte učinit, zjistíte-li pravidelné zvýšení / snížení hodnot krevního tlaku? a) Obraťte se, prosím, na svého lékaře. b) Zvýšené hodnoty krevního tlaku (různé formy hypertonie) jsou střednědobě až dlouhodobě svázány se zvýšenými zdravotními riziky. Tato rizika postihují arteriální tepny Vašeho těla, které jsou ohroženy zúžením následkem tvorby usazenin na stěnách tepen (arterioskleróza). Následkem může být nedostatečné prokrvení důležitých orgánů (srdce, mozku, svalů). Kromě toho dochází při dlouhodobém zvýšení krevního tlaku ke strukturálnímu poškození srdce. c) Existuje mnoho příčin, které způsobují vysoký krevní tlak. Přitom se rozlišuje častá primární (základní) hypertonie od hypertonie sekundární. Poslední náznaky mohou způsobit určité chybné funkce organismu. Abyste zjistili možné příčiny zvýšeného krevního tlaku, obraťte se prosím na svého lékaře, který Vám v těchto případech poradí. d) Při lékařsky zjištěném zvýšeném krevním tlaku můžete pomocí vlastních opatření výrazně ovlivnit výši svého krevního tlaku. Tato opatření se týkají především Vašeho způsobu vedení života: A) Způsob stravování: Snažte se udržet podle svého stáří normální tělesnou váhu (hmotnost). Snižujte nadváhu! Nepřidávejte do jídel nadměrné množství kuchyňské soli. Nejezte jídla s vysokým obsahem živočišných tuků. B) Onemocnění a nemoci: Dodržujte při doprovodných onemocněních pokyny lékaře, například při cukrovce (diabetes mellitus), při poruchách výměny tuků a při pakostnici (dně). C) Požitky a poživatiny: Vzdejte se zcela kouření. Pijte jen malá množství alkoholických nápojů. Omezte spotřebu kofeinu (kávy). D) Tělesná kondice: Provozujte pravidelně sportovní činnost pouze podle doporučení lékaře. Dávejte přednost vytrvaleckým sportům, neprovádějte žádné silové sportovní disciplíny. Nesnažte se dosahovat při cvičení maximálního výkonu. Pokud chcete začít se sportovní činností a jste-li nemocní a/nebo starší něž 40 let, obraťte se nejdříve na svého lékaře. Váš lékař Vám poradí, jakým způsobem a jaké druhy sportu můžete provádět. Důvody, proč je nutné vlastní měření krevního tlaku Krevní tlak každého člověka se mění během dne v závislosti na duševních a tělesných faktorech. K těmto faktorům patří strach, námaha, kouření, pití kávy a čaje, které obsahují kofein, a stresové situace. Z důvodů těchto změn byste si měli měřit svůj krevní tlak vždy ve stejnou denní dobu v uvolněném stavu. Poté nechte vyhodnotit naměřené údaje svému lékaři. Jakým způsobem se provádí měření krevního tlaku? Pomocí tohoto měřícího přístroje se provádí měření krevního tlaku nepřímo, a to přiložením nafukovací manžety okolo záloktí a jejím následným nahuštěním (nafouknutím), které způsobí, že dojde ke stlačení tepny (arterie) v záloktí takovým způsobem, že jí nemůže protékat téměř žádná krev. Jakmile dojde poté ke snížení tlaku vzduchu v manžetě, pak se vytvoří určitá souvislost mezi tlakem vzduchu v manžetě a krevním tlakem, kterou lze následně změřit. Pomocí jakých přístrojů se provádí měření krevního tlaku? Moderní měřící přístroje krevního tlaku jsou vybaveny technicky vysoce kvalitními součástkami, které dokáží změřit krevní tlak pomocí impulsů (signálů) s jejich následným vyhodnocením a zobrazením jako naměřené hodnoty na displeji z tekutých krystalů (LCD). Z tohoto výše uvedeného důvodu provádějí tyto přístroje také měření srdečních tepů (pulsu). Tento nový měřič krevního tlaku je vybaven nejmodernější technologií. Tato moderní technologie přispívá k tomu, že Vy nebo Váš lékař budete mít stálý přehled o Vašem krevním tlaku. Další důležité informace na téma krevní tlak a jeho měření Pamatujte na to, že pouze lékař může vyhodnotit Vaše záznamy Vámi naměřeného krevního tlaku. Neměli byste se sami v žádném případě pokoušet si určit sami diagnózu a sami se léčit. Doporučujeme Vám, jak jsme již uvedli výše, prokonzultovat svá měření se svým lékařem. Krevní tlak stále kolísá. Neměli byste být deprimováni z výsledků jednoho nebo dvou měření. Krevní tlak kolísá během dne i kalendářního měsíce. Je ovlivňován ročními obdobími a teplotou. Prosím pořiďte si záznamník (deník), do kterého si budete pravidelně zapisovat výsledky svých měření. Na konci této příručky Vám přikládáme v příloze návrh na vedení takovéhoto seznamu (Můj osobní deník měření krevního tlaku). Kolísání krevního tlaku během dne (muž, stáří 35 let) 6

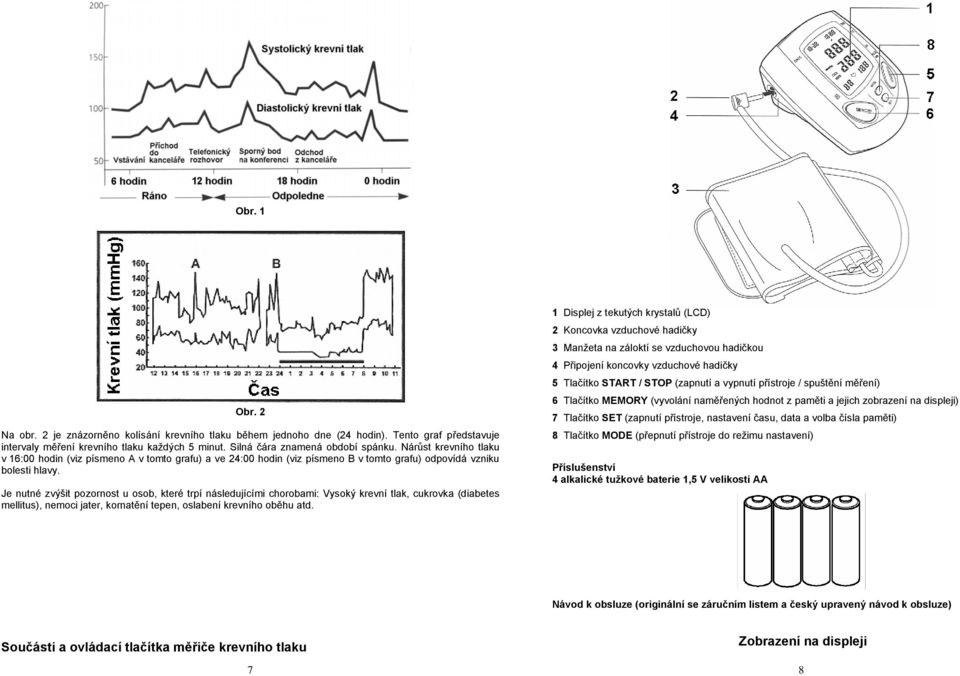

4 Obr. 1 Obr. 2 Na obr. 2 je znázorněno kolísání krevního tlaku během jednoho dne (24 hodin). Tento graf představuje intervaly měření krevního tlaku každých 5 minut. Silná čára znamená období spánku. Nárůst krevního tlaku v 16:00 hodin (viz písmeno A v tomto grafu) a ve 24:00 hodin (viz písmeno B v tomto grafu) odpovídá vzniku bolesti hlavy. Je nutné zvýšit pozornost u osob, které trpí následujícími chorobami: Vysoký krevní tlak, cukrovka (diabetes mellitus), nemoci jater, kornatění tepen, oslabení krevního oběhu atd. 1 Displej z tekutých krystalů (LCD) 2 Koncovka vzduchové hadičky 3 Manžeta na záloktí se vzduchovou hadičkou 4 Připojení koncovky vzduchové hadičky 5 Tlačítko START / STOP (zapnutí a vypnutí přístroje / spuštění měření) 6 Tlačítko MEMORY (vyvolání naměřených hodnot z paměti a jejich zobrazení na displeji) 7 Tlačítko SET (zapnutí přístroje, nastavení času, data a volba čísla paměti) 8 Tlačítko MODE (přepnutí přístroje do režimu nastavení) Příslušenství 4 alkalické tužkové baterie 1,5 V velikosti AA Návod k obsluze (originální se záručním listem a český upravený návod k obsluze) Součásti a ovládací tlačítka měřiče krevního tlaku 7 Zobrazení na displeji 8

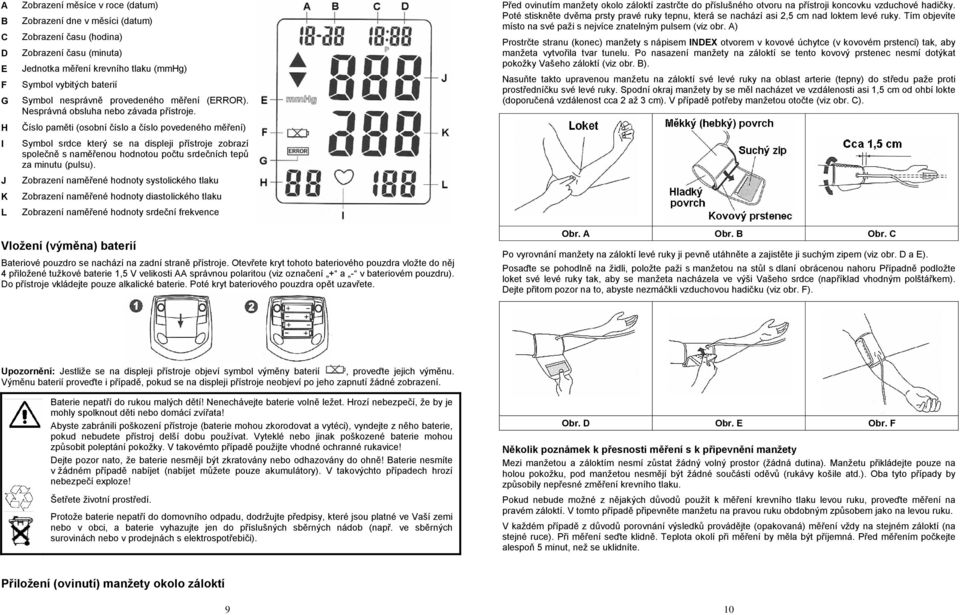

5 A B C D E F G H I J K L Zobrazení měsíce v roce (datum) Zobrazení dne v měsíci (datum) Zobrazení času (hodina) Zobrazení času (minuta) Jednotka měření krevního tlaku (mmhg) Symbol vybitých baterií Symbol nesprávně provedeného měření (ERROR). Nesprávná obsluha nebo závada přístroje. Číslo paměti (osobní číslo a číslo povedeného měření) Symbol srdce který se na displeji přístroje zobrazí společně s naměřenou hodnotou počtu srdečních tepů za minutu (pulsu). Zobrazení naměřené hodnoty systolického tlaku Zobrazení naměřené hodnoty diastolického tlaku Zobrazení naměřené hodnoty srdeční frekvence Před ovinutím manžety okolo záloktí zastrčte do příslušného otvoru na přístroji koncovku vzduchové hadičky. Poté stiskněte dvěma prsty pravé ruky tepnu, která se nachází asi 2,5 cm nad loktem levé ruky. Tím objevíte místo na své paži s nejvíce znatelným pulsem (viz obr. A) Prostrčte stranu (konec) manžety s nápisem INDEX otvorem v kovové úchytce (v kovovém prstenci) tak, aby manžeta vytvořila tvar tunelu. Po nasazení manžety na záloktí se tento kovový prstenec nesmí dotýkat pokožky Vašeho záloktí (viz obr. B). Nasuňte takto upravenou manžetu na záloktí své levé ruky na oblast arterie (tepny) do středu paže proti prostředníčku své levé ruky. Spodní okraj manžety by se měl nacházet ve vzdálenosti asi 1,5 cm od ohbí lokte (doporučená vzdálenost cca 2 až 3 cm). V případě potřeby manžetou otočte (viz obr. C). Vložení (výměna) baterií Bateriové pouzdro se nachází na zadní straně přístroje. Otevřete kryt tohoto bateriového pouzdra vložte do něj 4 přiložené tužkové baterie 1,5 V velikosti AA správnou polaritou (viz označení + a - v bateriovém pouzdru). Do přístroje vkládejte pouze alkalické baterie. Poté kryt bateriového pouzdra opět uzavřete. Obr. A Obr. B Obr. C Po vyrovnání manžety na záloktí levé ruky ji pevně utáhněte a zajistěte ji suchým zipem (viz obr. D a E). Posaďte se pohodlně na židli, položte paži s manžetou na stůl s dlaní obrácenou nahoru Případně podložte loket své levé ruky tak, aby se manžeta nacházela ve výši Vašeho srdce (například vhodným polštářkem). Dejte přitom pozor na to, abyste nezmáčkli vzduchovou hadičku (viz obr. F). Upozornění: Jestliže se na displeji přístroje objeví symbol výměny baterií, proveďte jejich výměnu. Výměnu baterií proveďte i případě, pokud se na displeji přístroje neobjeví po jeho zapnutí žádné zobrazení. Baterie nepatří do rukou malých dětí! Nenechávejte baterie volně ležet. Hrozí nebezpečí, že by je mohly spolknout děti nebo domácí zvířata! Abyste zabránili poškození přístroje (baterie mohou zkorodovat a vytéci), vyndejte z něho baterie, pokud nebudete přístroj delší dobu používat. Vyteklé nebo jinak poškozené baterie mohou způsobit poleptání pokožky. V takovémto případě použijte vhodné ochranné rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány nebo odhazovány do ohně! Baterie nesmíte v žádném případě nabíjet (nabíjet můžete pouze akumulátory). V takovýchto případech hrozí nebezpečí exploze! Šetřete životní prostředí. Protože baterie nepatří do domovního odpadu, dodržujte předpisy, které jsou platné ve Vaší zemi nebo v obci, a baterie vyhazujte jen do příslušných sběrných nádob (např. ve sběrných surovinách nebo v prodejnách s elektrospotřebiči). Obr. D Obr. E Obr. F Několik poznámek k přesnosti měření s k připevnění manžety Mezi manžetou a záloktím nesmí zůstat žádný volný prostor (žádná dutina). Manžetu přikládejte pouze na holou pokožku, pod manžetou nesmějí být žádné součásti oděvů (rukávy košile atd.). Oba tyto případy by způsobily nepřesné změření krevního tlaku. Pokud nebude možné z nějakých důvodů použít k měření krevního tlaku levou ruku, proveďte měření na pravém záloktí. V tomto případě připevněte manžetu na pravou ruku obdobným způsobem jako na levou ruku. V každém případě z důvodů porovnání výsledků provádějte (opakovaná) měření vždy na stejném záloktí (na stejné ruce). Při měření seďte klidně. Teplota okolí při měření by měla být příjemná. Před měřením počkejte alespoň 5 minut, než se uklidníte. Přiložení (ovinutí) manžety okolo záloktí 9 10

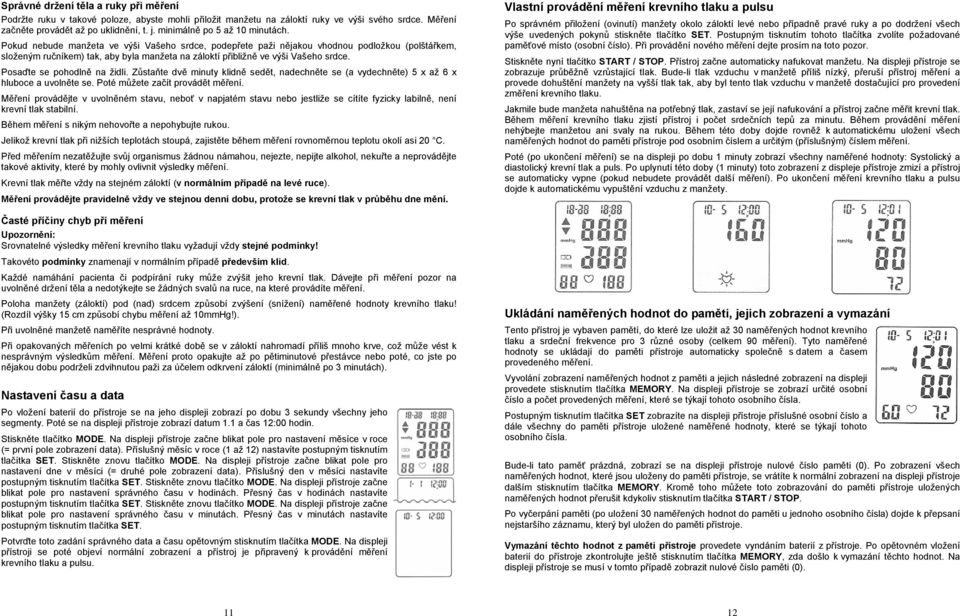

6 Správné držení těla a ruky při měření Podržte ruku v takové poloze, abyste mohli přiložit manžetu na záloktí ruky ve výši svého srdce. Měření začněte provádět až po uklidnění, t. j. minimálně po 5 až 10 minutách. Pokud nebude manžeta ve výši Vašeho srdce, podepřete paži nějakou vhodnou podložkou (polštářkem, složeným ručníkem) tak, aby byla manžeta na záloktí přibližně ve výši Vašeho srdce. Posaďte se pohodlně na židli. Zůstaňte dvě minuty klidně sedět, nadechněte se (a vydechněte) 5 x až 6 x hluboce a uvolněte se. Poté můžete začít provádět měření. Měření provádějte v uvolněném stavu, neboť v napjatém stavu nebo jestliže se cítíte fyzicky labilně, není krevní tlak stabilní. Během měření s nikým nehovořte a nepohybujte rukou. Jelikož krevní tlak při nižších teplotách stoupá, zajistěte během měření rovnoměrnou teplotu okolí asi 20 C. Před měřením nezatěžujte svůj organismus žádnou námahou, nejezte, nepijte alkohol, nekuřte a neprovádějte takové aktivity, které by mohly ovlivnit výsledky měření. Krevní tlak měřte vždy na stejném záloktí (v normálním případě na levé ruce). Měření provádějte pravidelně vždy ve stejnou denní dobu, protože se krevní tlak v průběhu dne mění. Časté příčiny chyb při měření Upozornění: Srovnatelné výsledky měření krevního tlaku vyžadují vždy stejné podmínky! Takovéto podmínky znamenají v normálním případě především klid. Každé namáhání pacienta či podpírání ruky může zvýšit jeho krevní tlak. Dávejte při měření pozor na uvolněné držení těla a nedotýkejte se žádných svalů na ruce, na které provádíte měření. Poloha manžety (záloktí) pod (nad) srdcem způsobí zvýšení (snížení) naměřené hodnoty krevního tlaku! (Rozdíl výšky 15 cm způsobí chybu měření až 10mmHg!). Při uvolněné manžetě naměříte nesprávné hodnoty. Při opakovaných měřeních po velmi krátké době se v záloktí nahromadí příliš mnoho krve, což může vést k nesprávným výsledkům měření. Měření proto opakujte až po pětiminutové přestávce nebo poté, co jste po nějakou dobu podrželi zdvihnutou paži za účelem odkrvení záloktí (minimálně po 3 minutách). Nastavení času a data Po vložení baterií do přístroje se na jeho displeji zobrazí po dobu 3 sekundy všechny jeho segmenty. Poté se na displeji přístroje zobrazí datum 1.1 a čas 12:00 hodin. Stiskněte tlačítko MODE. Na displeji přístroje začne blikat pole pro nastavení měsíce v roce (= první pole zobrazení data). Příslušný měsíc v roce (1 až 12) nastavíte postupným tisknutím tlačítka SET. Stiskněte znovu tlačítko MODE. Na displeji přístroje začne blikat pole pro nastavení dne v měsíci (= druhé pole zobrazení data). Příslušný den v měsíci nastavíte postupným tisknutím tlačítka SET. Stiskněte znovu tlačítko MODE. Na displeji přístroje začne blikat pole pro nastavení správného času v hodinách. Přesný čas v hodinách nastavíte postupným tisknutím tlačítka SET. Stiskněte znovu tlačítko MODE. Na displeji přístroje začne blikat pole pro nastavení správného času v minutách. Přesný čas v minutách nastavíte postupným tisknutím tlačítka SET. Potvrďte toto zadání správného data a času opětovným stisknutím tlačítka MODE. Na displeji přístroji se poté objeví normální zobrazení a přístroj je připravený k provádění měření krevního tlaku a pulsu. Vlastní provádění měření krevního tlaku a pulsu Po správném přiložení (ovinutí) manžety okolo záloktí levé nebo případně pravé ruky a po dodržení všech výše uvedených pokynů stiskněte tlačítko SET. Postupným tisknutím tohoto tlačítka zvolíte požadované paměťové místo (osobní číslo). Při provádění nového měření dejte prosím na toto pozor. Stiskněte nyní tlačítko START / STOP. Přístroj začne automaticky nafukovat manžetu. Na displeji přístroje se zobrazuje průběžně vzrůstající tlak. Bude-li tlak vzduchu v manžetě příliš nízký, přeruší přístroj měření a provede dohuštění manžety na vyšší tlak tak, aby byl tento tlak vzduchu v manžetě dostačující pro provedení změření krevního tlaku. Jakmile bude manžeta nahuštěna na potřebný tlak, zastaví se její nafukování a přístroj začne měřit krevní tlak. Během měření krevního tlaku zjistí přístroj i počet srdečních tepů za minutu. Během provádění měření nehýbejte manžetou ani svaly na rukou. Během této doby dojde rovněž k automatickému uložení všech naměřených hodnot do paměti přístroje pod osobním číslem a určitým (příslušným) číslem měření. Poté (po ukončení měření) se na displeji po dobu 1 minuty zobrazí všechny naměřené hodnoty: Systolický a diastolický krevní tlak a puls. Po uplynutí této doby (1 minuty) toto zobrazení z displeje přístroje zmizí a přístroj se automaticky vypne (pokud nebudete provádět další měření). Po ukončení měření krevního tlaku a pulsu dojde k automatickému vypuštění vzduchu z manžety. Ukládání naměřených hodnot do paměti, jejich zobrazení a vymazání Tento přístroj je vybaven pamětí, do které lze uložit až 30 naměřených hodnot krevního tlaku a srdeční frekvence pro 3 různé osoby (celkem 90 měření). Tyto naměřené hodnoty se ukládají do paměti přístroje automaticky společně s datem a časem provedeného měření. Vyvolání zobrazení naměřených hodnot z paměti a jejich následné zobrazení na displeji provedete stisknutím tlačítka MEMORY. Na displeji přístroje se zobrazí určité osobní číslo a počet provedených měření, které se týkají tohoto osobního čísla. Postupným tisknutím tlačítka SET zobrazíte na displeji přístroje příslušné osobní číslo a dále všechny do paměti přístroje uložené naměřené hodnoty, které se týkají tohoto osobního čísla. Bude-li tato paměť prázdná, zobrazí se na displeji přístroje nulové číslo paměti (0). Po zobrazení všech naměřených hodnot, které jsou uloženy do paměti přístroje, se vrátíte k normální zobrazení na displeji přístroje dalším stisknutím tlačítka MEMORY. Kromě toho můžete toto zobrazování do paměti přístroje uložených naměřených hodnot přerušit kdykoliv stisknutím tlačítka START / STOP. Po vyčerpání paměti (po uložení 30 naměřených hodnot do paměti u jednoho osobního čísla) dojde k přepsaní nejstaršího záznamu, který byl uložen do paměti přístroje. Vymazání těchto hodnot z paměti přístroje provedete vyndáním baterií z přístroje. Po opětovném vložení baterií do přístroje zkontrolujte ještě stisknutím tlačítka MEMORY, zda došlo k vymazání těchto hodnot. Na displeji přístroje se musí v tomto případě zobrazit nulové číslo paměti (0)

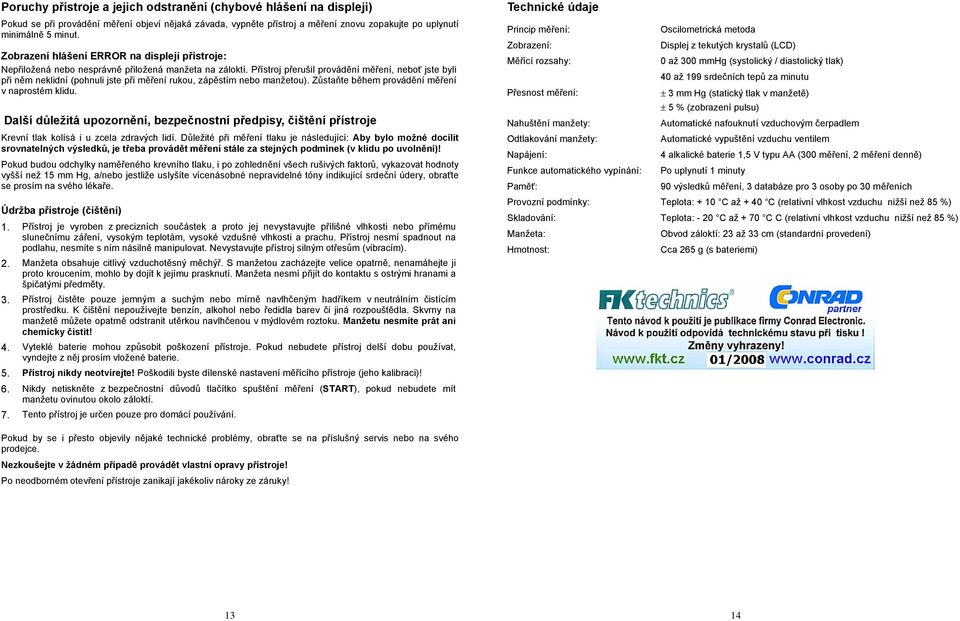

7 Poruchy přístroje a jejich odstranění (chybové hlášení na displeji) Pokud se při provádění měření objeví nějaká závada, vypněte přístroj a měření znovu zopakujte po uplynutí minimálně 5 minut. Zobrazení hlášení ERROR na displeji přístroje: Nepřiložená nebo nesprávně přiložená manžeta na záloktí. Přístroj přerušil provádění měření, neboť jste byli při něm neklidní (pohnuli jste při měření rukou, zápěstím nebo manžetou). Zůstaňte během provádění měření v naprostém klidu. Další důležitá upozornění, bezpečnostní předpisy, čištění přístroje Krevní tlak kolísá i u zcela zdravých lidí. Důležité při měření tlaku je následující: Aby bylo možné docílit srovnatelných výsledků, je třeba provádět měření stále za stejných podmínek (v klidu po uvolnění)! Pokud budou odchylky naměřeného krevního tlaku, i po zohlednění všech rušivých faktorů, vykazovat hodnoty vyšší než 15 mm Hg, a/nebo jestliže uslyšíte vícenásobné nepravidelné tóny indikující srdeční údery, obraťte se prosím na svého lékaře. Údržba přístroje (čištění) 1. Přístroj je vyroben z precizních součástek a proto jej nevystavujte přílišné vlhkosti nebo přímému slunečnímu záření, vysokým teplotám, vysoké vzdušné vlhkosti a prachu. Přístroj nesmí spadnout na podlahu, nesmíte s ním násilně manipulovat. Nevystavujte přístroj silným otřesům (vibracím). 2. Manžeta obsahuje citlivý vzduchotěsný měchýř. S manžetou zacházejte velice opatrně, nenamáhejte ji proto kroucením, mohlo by dojít k jejímu prasknutí. Manžeta nesmí přijít do kontaktu s ostrými hranami a špičatými předměty. 3. Přístroj čistěte pouze jemným a suchým nebo mírně navlhčeným hadříkem v neutrálním čistícím prostředku. K čištění nepoužívejte benzín, alkohol nebo ředidla barev či jiná rozpouštědla. Skvrny na manžetě můžete opatrně odstranit utěrkou navlhčenou v mýdlovém roztoku. Manžetu nesmíte prát ani chemicky čistit! 4. Vyteklé baterie mohou způsobit poškození přístroje. Pokud nebudete přístroj delší dobu používat, vyndejte z něj prosím vložené baterie. 5. Přístroj nikdy neotvírejte! Poškodili byste dílenské nastavení měřícího přístroje (jeho kalibraci)! 6. Nikdy netiskněte z bezpečnostní důvodů tlačítko spuštění měření (START), pokud nebudete mít manžetu ovinutou okolo záloktí. 7. Tento přístroj je určen pouze pro domácí používání. Technické údaje Princip měření: Oscilometrická metoda Zobrazení: Displej z tekutých krystalů (LCD) Měřící rozsahy: 0 až 300 mmhg (systolický / diastolický tlak) 40 až 199 srdečních tepů za minutu Přesnost měření: ± 3 mm Hg (statický tlak v manžetě) ± 5 % (zobrazení pulsu) Nahuštění manžety: Automatické nafouknutí vzduchovým čerpadlem Odtlakování manžety: Automatické vypuštění vzduchu ventilem Napájení: 4 alkalické baterie 1,5 V typu AA (300 měření, 2 měření denně) Funkce automatického vypínání: Po uplynutí 1 minuty Paměť: 90 výsledků měření, 3 databáze pro 3 osoby po 30 měřeních Provozní podmínky: Teplota: + 10 C až + 40 C (relativní vlhkost vzduchu nižší než 85 %) Skladování: Teplota: - 20 C až + 70 C C (relativní vlhkost vzduchu nižší než 85 %) Manžeta: Obvod záloktí: 23 až 33 cm (standardní provedení) Hmotnost: Cca 265 g (s bateriemi) Pokud by se i přesto objevily nějaké technické problémy, obraťte se na příslušný servis nebo na svého prodejce. Nezkoušejte v žádném případě provádět vlastní opravy přístroje! Po neodborném otevření přístroje zanikají jakékoliv nároky ze záruky! 13 14

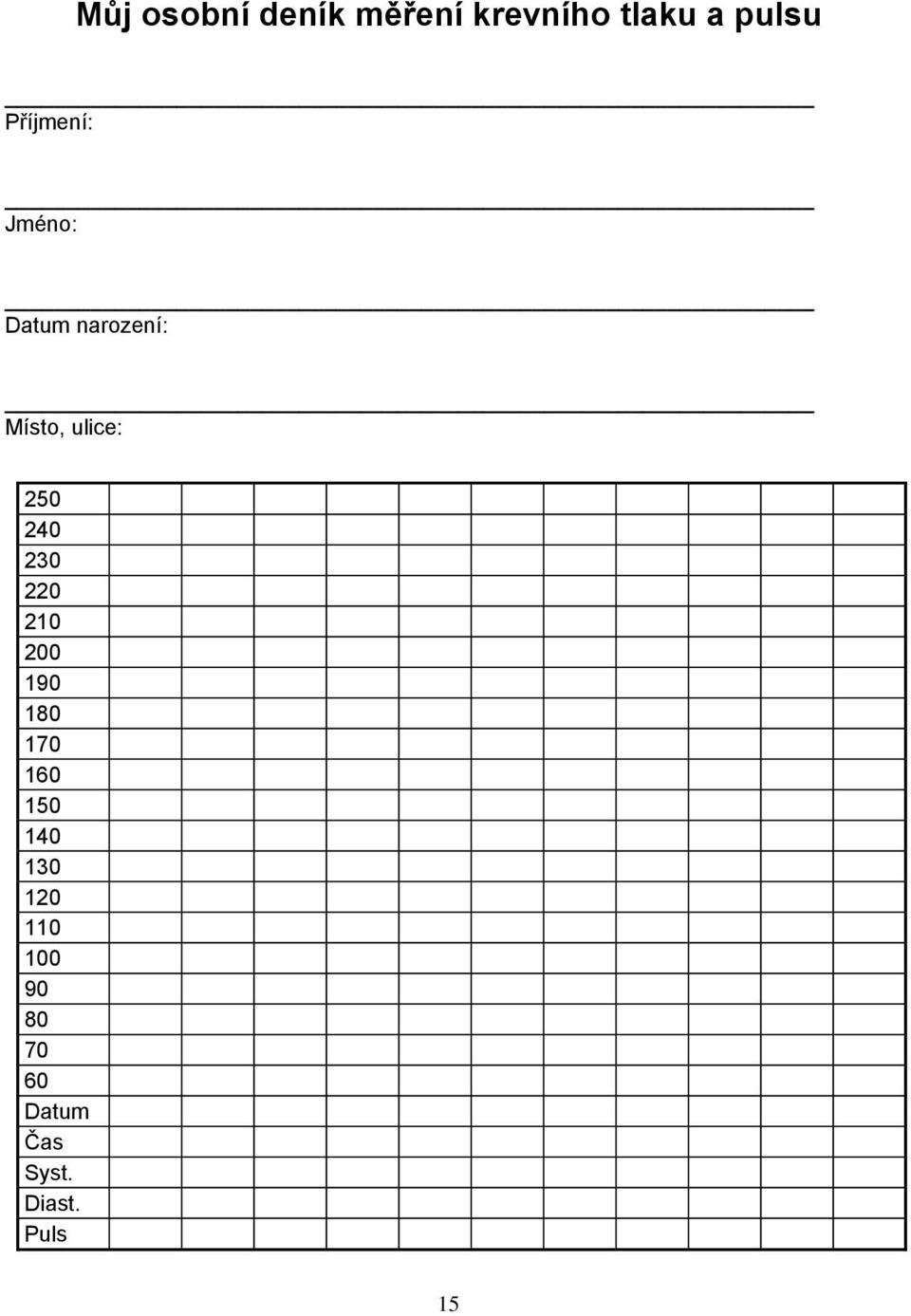

8 Můj osobní deník měření krevního tlaku a pulsu Příjmení: Jméno: Datum narození: Místo, ulice: Datum Čas Syst. Diast. Puls 15
