1 Historie a vývoj průvarového bodového svařování. Průvarové bodové svařování je technologie spojování plechů vzájemně nebo k libovolně tlustému ocelovému dílci bodově, z jedné strany propálením a zatavením elektrodou v jednom cyklu. První informace se objevují o svařovaní průvarem v literatuře z roku 1955, kde jde o svařování v ochranné atmosféře a pak v roce 1958 svařováním pod tavidlem. S obalovanou elektrodou rutilovou, se svařováním zabýval ing. Müncner, z VÚZ Bratislava, s použitím ruční obloukové bodové svářečky ROB-3, v roce Jeho výsledky byly neuspokojivé pro praktické využití. Další neúspěch se objevil Ve Francii byl další neúspěšný v Německu roku pokus v roce Průvarová bodovací pistole IVEBA-DSG 2005 přivezena v roce1977 do Žiliny na výstavu SYMPOMECH firmou HILTI z Lichtenštejnska. Byla nakoupena k Vítkovickým stavbám Ostrava v roce Do Československa bylo dovezeno celkem 100ks pistolí. Pro technologii svařování průvarem byly vyvinuty speciální elektrody v ŽAZ Vamberk, panem Morávkem, pod označením E-R921 v roce Pistole IVEBA, stejně jako předcházející pistole nesplňovala zaručenou opakovatelnost svaru. Funkce byla závislá na citlivosti práce obsluhy a časové regulaci průběhu svařování.

2 V roce 1981 byla vyvinuta průvarová bodovací pistole s podáním vynálezu autorů ing. Miroslava Štíhla a ing. Vincence Fojtíka. Předmětem vynálezu bylo použití pružiny k posuvu elektrody a vypínání svařovacího procesu měřením napětí na oblouku komparátorem. Funkční model Vynález vznikl při řešení vývojového úkolu Vítkovických staveb Ostrava a při spolupráci s MEZ Brumov-výrobcem svařovacích agregátů. S novou průvarovou pistolí vybavenou pružinou a komparátorem byly prováděny zkoušky při použití elektrod E-R921 ø2 a 2,5mm. Makrovýbrusy, mikrovýbrusy a trhací zkoušky svarů byly prováděny ve VÚHŽ Dobrá. Také byly provedeny srovnávací zkoušky mezi spojem šroubu TEX, vstřelovacím hřebem HILTI a průvarem, v chemické komoře při simulaci 20 let na Ostravsku. Průvarový spoj zůstal beze změn pevnosti. Spoje šroubu ani vstřelovacího hřebu nevyhověly.

3 První prototyp průvarové pistole STIFO (Štíhel- Fojtík), byl vystaven a předváděn na výstavě Země živitelka v Českých Budějovicích roku prototyp V roce 1983 byla zahájena výroba průvarových pistolí v JZD Javorník, Štítná nad Vláří 1. STIFO 100 pro řízený usměrňovač WTU STIFO pro svařovací usměrňovač UTA STIFO pro středofrekvenční svařovací usměrňovač SMA STIFO 900 pro svařovací transformátor RTB 3 Vyráběné pistole nešlo používat k jiným zdrojům než bylo určeno výrobcem a jejich elektronika byla přizpůsobena jen ke svařovacím agregátům MEZ Brumov. Do roku 1990 bylo vyrobeno asi 8000 ks pistolí. Nekvalitní výroba, špatná informační činnost (nevhodný návod k obsluze) a přiřazení pistolí ke konkrétním agregátům, způsobilo její negativní reklamu. V roce 1984 byla vyrobena průvarová pistole PBP 100 s autorským osvědčením vynálezu a byla předváděna také na výstavě Construma 86 v Budapešti. Nebyla zařazena do výroby.

4 Pro průvarovou pistoli PBP 100 vyřešil ing. Ferdinand Thér komparátory a elektronické ovládání na která dostal autorské osvědčení vynálezu. Vyrobená zařízení umožňovala používat pistoli PBP100 pro všechny svařovací agregáty MEZ Brumov, které byly určeny pro různé průvarové pistole STIFO. V roce 1987 byla vyrobena průvarová pistole PP-9, která byla přiřazena jako souprava k jednoúčelovému transformátoru se svařovacím proudem 125A a tím bylo její použití omezeno pouze na elektrody ø2mm s kořenem průvaru 4mm a tloušťkou upevňovaného plechu 2mm. Na trh bylo dodáno několik set kusů pistole. Poslední výkřik výroby v JZD Javorník v roce 1991.

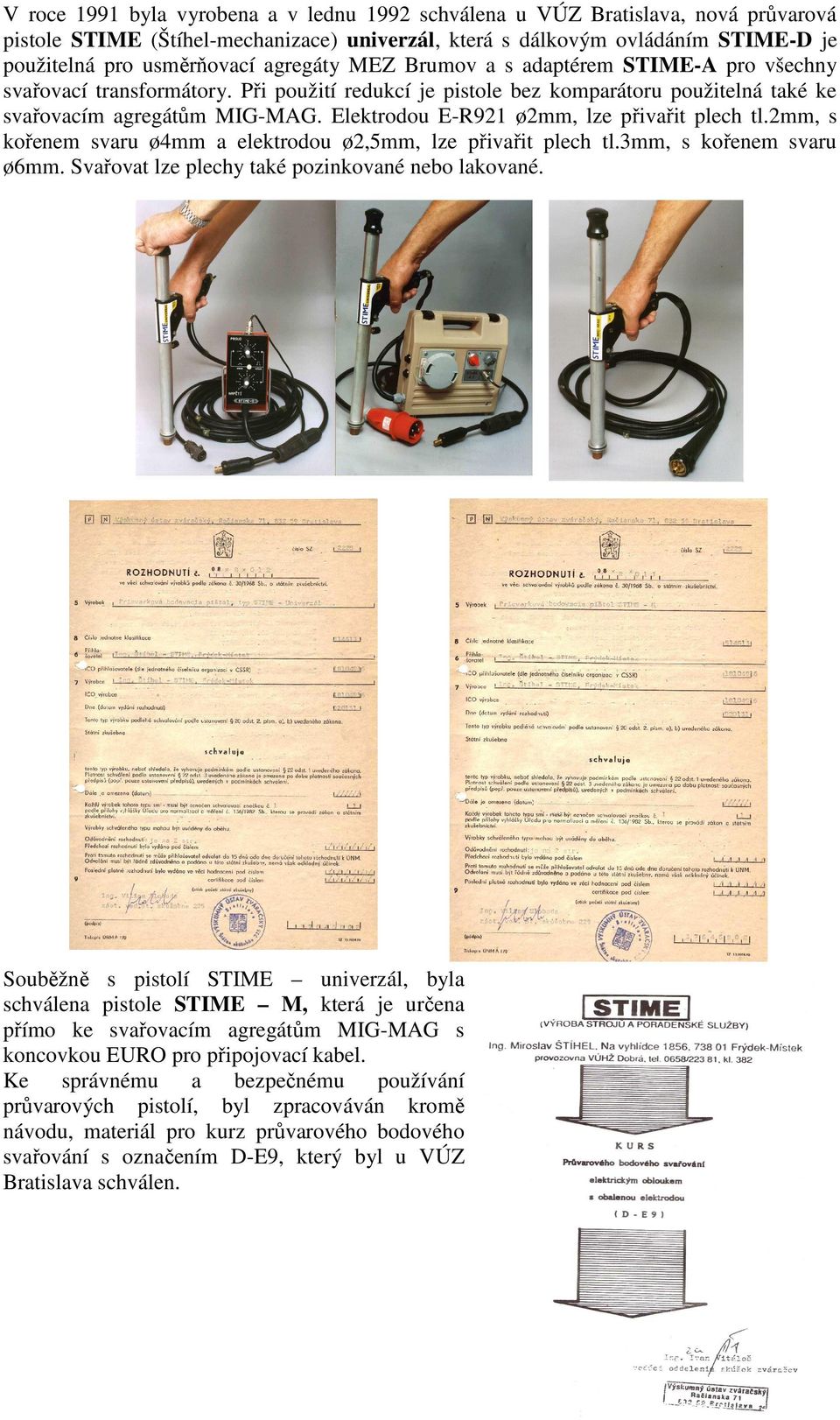

5 V roce 1991 byla vyrobena a v lednu 1992 schválena u VÚZ Bratislava, nová průvarová pistole STIME (Štíhel-mechanizace) univerzál, která s dálkovým ovládáním STIME-D je použitelná pro usměrňovací agregáty MEZ Brumov a s adaptérem STIME-A pro všechny svařovací transformátory. Při použití redukcí je pistole bez komparátoru použitelná také ke svařovacím agregátům MIG-MAG. Elektrodou E-R921 ø2mm, lze přivařit plech tl.2mm, s kořenem svaru ø4mm a elektrodou ø2,5mm, lze přivařit plech tl.3mm, s kořenem svaru ø6mm. Svařovat lze plechy také pozinkované nebo lakované. Souběžně s pistolí STIME univerzál, byla schválena pistole STIME M, která je určena přímo ke svařovacím agregátům MIG-MAG s koncovkou EURO pro připojovací kabel. Ke správnému a bezpečnému používání průvarových pistolí, byl zpracováván kromě návodu, materiál pro kurz průvarového bodového svařování s označením D-E9, který byl u VÚZ Bratislava schválen.

6 V roce 2009 byla vyrobena nová pistole STIME-091. Při průvarovém bodovém svařování pistolí STIME není nutno používat ochranné prostředky před ozářením elektrickým obloukem. Pro svařování se používají speciální elektrody ø2,5 a 2mm včetně nerezových. S použitím koncovky EURO lze pistoli STIME připojit ke klasickým svařovacím zdrojům MIG-MAG od 250 A výše. Svařovací invertory MIG-MAG lze používat jen výjimečně po odzkoušení. Při stejných svařovacích podmínkách je zaručena opakovatelná kvalita svaru. Dále byly provedeny: Úpravy transformátorové svářečky pro průvarové bodové svařování. Svářečka je doplněna: 1. Stykačem 2. Přepínačem bod svar ( poz.1) 3. Komparátorem pro vypnutí svařovacího procesu 4. Potenciometrem regulace referenčního napětí ( poz.2 ) 5. Zásuvkou spínače průvarové pistole ( poz.3 ) Kabel ukostření doplněný kleštěmi pro úchyt na hubici průvarové pistole. umožňuje svařování i lakovaných plechů s kontaktem přes černou nebo nerezovou podložku s použitím nerezové elektrody. Technologie vhodná pro střešní pláště. kleště s úchytem na hubici průvarové pistole průvar přes podložku

7 V létech 2011 až 2012 byla ověřena použitelnost svařovacího invertoru Aristo Mig C3000i, U6 od firmy ESAB. Byly odzkoušeny elektrody OK Femax ø 2,5, které jsou plně vyhovující a srovnatelné s elektrodami ER 921. Pro nerezové materiály jsou elektrody OK 68.81, které mají omezení v kadenci průvarů při použití transformátorových svařovacích agregátů. Se svařovacím invertorem Aristo lze nastavit parametry plně vyhovující svařování s elektrodami OK ø 2,5 a také ø3,2mm. Při použití elektrody ø2,5 a : PL 0,8 na 2mm PL 2 na 2mm Plech tloušťky 0,8 mm nelze ukroutit (deformoval se). Kořen utrženého spoje má ø6mm. Při použití elektrody ø3,2 a plechů nerez tloušťky 3 mm. Kořen utrženého spoje má ø10 mm. Elektrody OK plně vyhovují požadavkům technologie průvarového bodového svařování. Zpracoval Ing. Miroslav Štíhel v únoru 2012.
