2 Sériová komunikace a průmyslový Ethernet

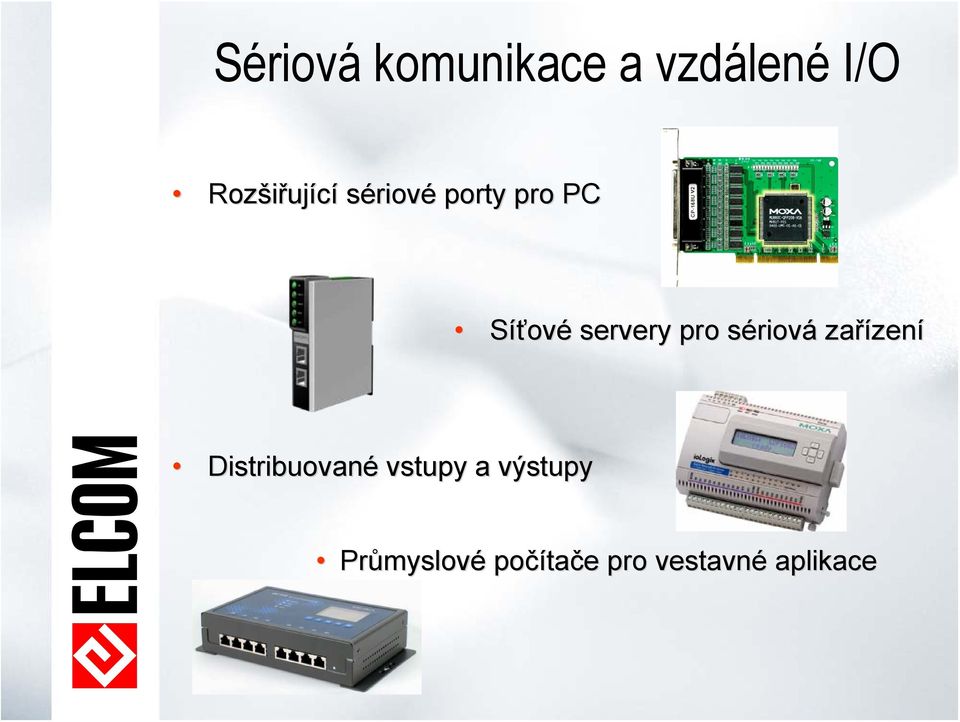

3 Sériová komunikace a vzdálené I/O Rozšiřuj ující sériové porty pro PC Síťové servery pro sériovs riová zařízen zení Distribuované vstupy a výstupy Průmyslov myslové počíta tače e pro vestavné aplikace

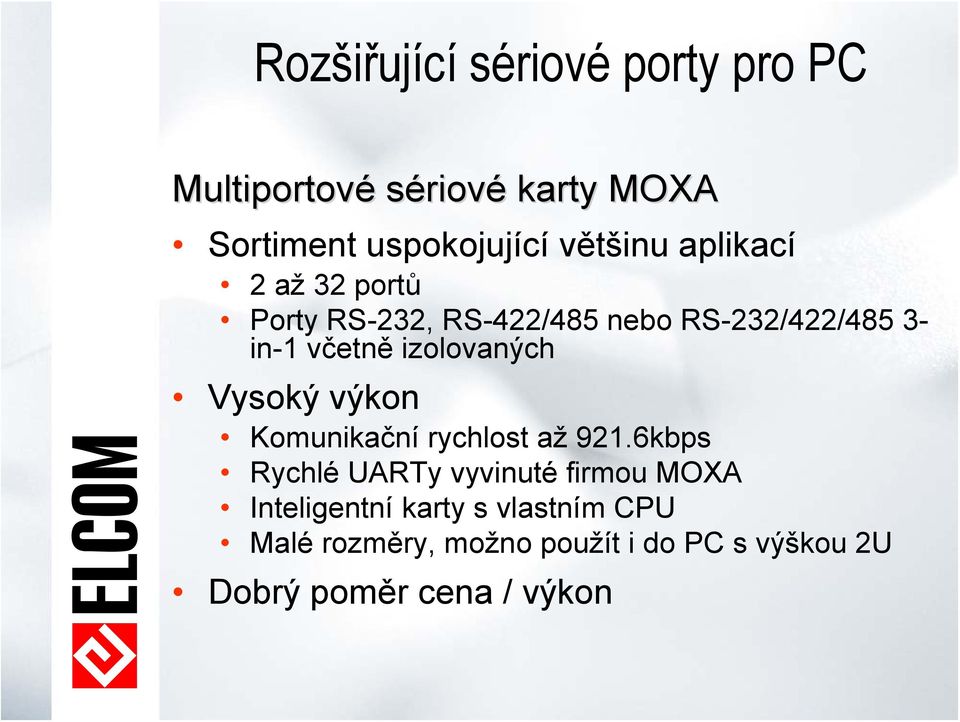

4 Rozšiřující sériové porty pro PC Multiportové sériové karty MOXA Sortiment uspokojující většinu aplikací 2až32portů Porty RS-232, RS-422/485 nebo RS-232/422/ in-1 včetně izolovaných Vysoký výkon Komunikační rychlost až 921.6kbps Rychlé UARTy vyvinuté firmou MOXA Inteligentní karty s vlastním CPU Malé rozměry, možno použít i do PC s výškou 2U Dobrý poměr cena / výkon

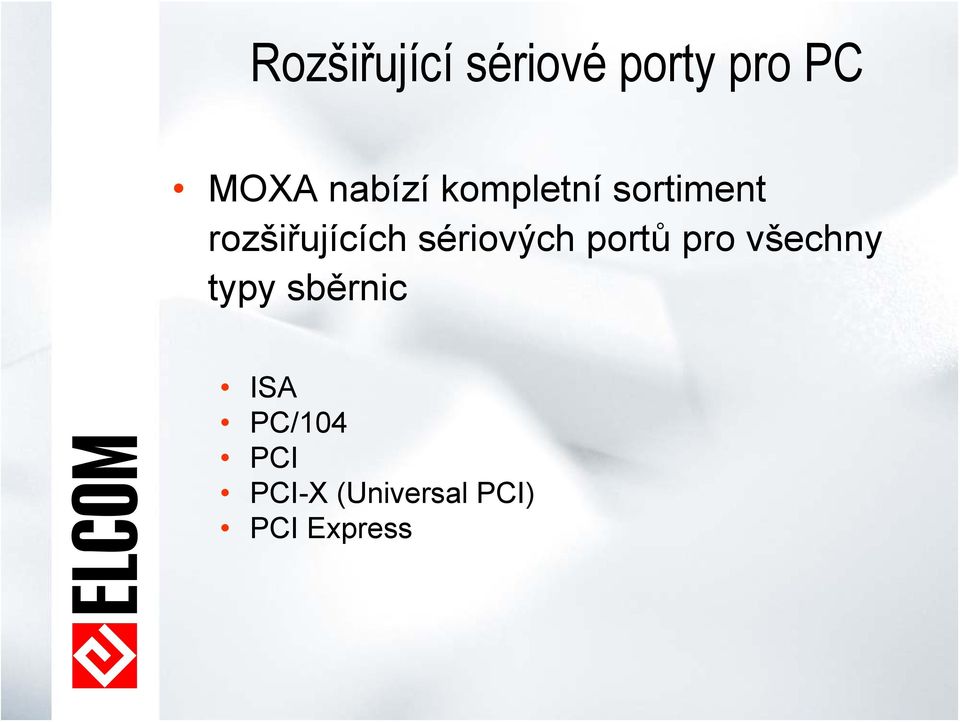

5 Rozšiřující sériové porty pro PC MOXA nabízí kompletní sortiment rozšiřujících sériových portů pro všechny typy sběrnic ISA PC/104 PCI PCI-X (Universal PCI) PCI Express

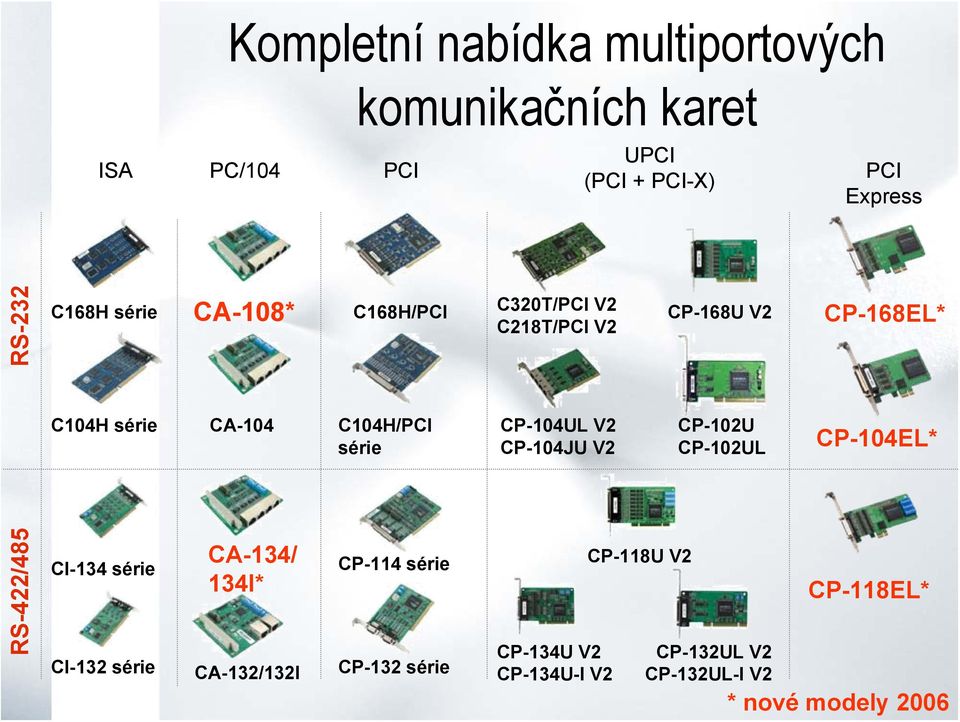

6 Kompletní nabídka multiportových komunikačních karet ISA PC/104 PCI UPCI (PCI + PCI-X) PCI Express RS-232 C168H série C168H/PCI C320T/PCI V2 CA-108* CP-168U V2 C218T/PCI V2 CP-168EL* C104H série CA-104 C104H/PCI série CP-104UL V2 CP-104JU V2 CP-102U CP-102UL CP-104EL* RS-422/485 CI-134 série CI-132 série CA-134/ 134I* CA-132/132I CP-114 série CP-132 série CP-134U V2 CP-134U-I V2 CP-118U V2 CP-132UL V2 CP-132UL-I V2 CP-118EL* * nové modely 2006

7 Rozšiřující sériové karty pro sběrnici PCI Express 128-byte FIFO TxD, RxD LED 921.6Kbps Univerzální rozhraní 3 v 1 SCSI VHDCI68 konektor PCI Express x1 Univerzální formát i pro Low Profile systémy 15KV ESD Ochrana

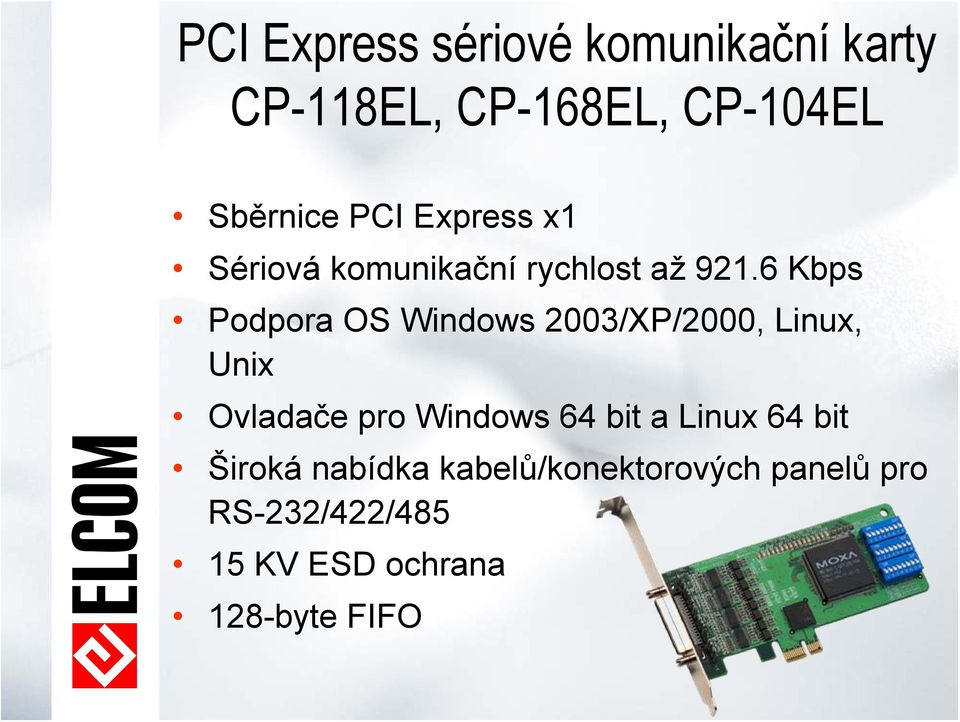

8 PCI Express sériové komunikační karty CP-118EL, CP-168EL, CP-104EL Sběrnice PCI Express x1 Sériová komunikační rychlost až Kbps Podpora OS Windows 2003/XP/2000, Linux, Unix Ovladače pro Windows 64 bit a Linux 64 bit Široká nabídka kabelů/konektorových panelů pro RS-232/422/ KV ESD ochrana 128-byte FIFO

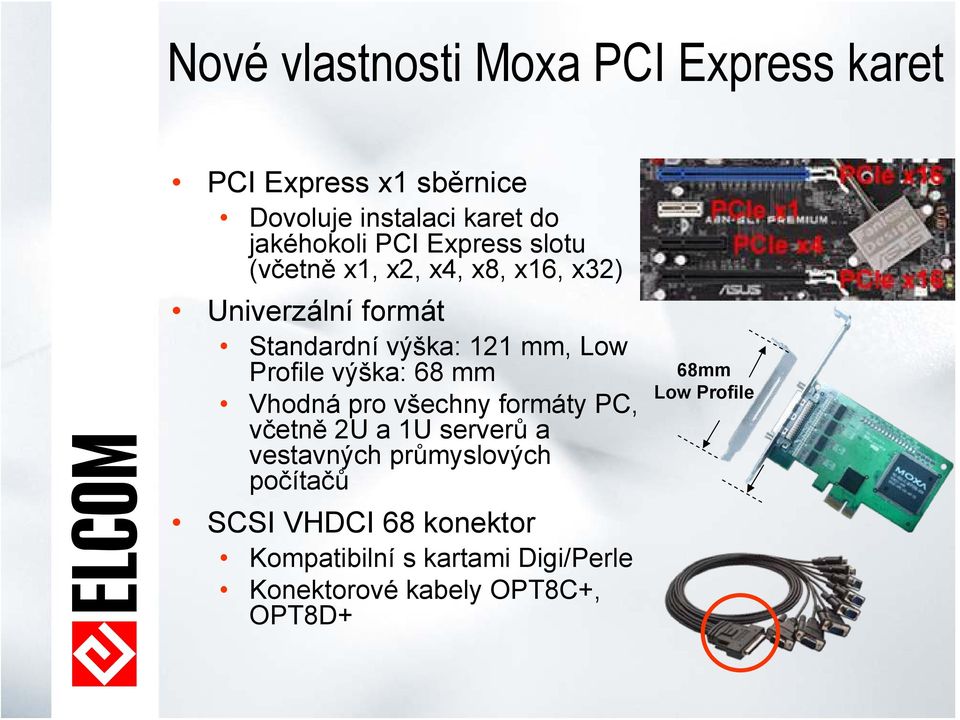

9 Nové vlastnosti Moxa PCI Express karet PCI Express x1 sběrnice Dovoluje instalaci karet do jakéhokoli PCI Express slotu (včetně x1, x2, x4, x8, x16, x32) Univerzální formát Standardní výška: 121 mm, Low Profile výška: 68 mm Vhodná pro všechny formáty PC, včetně 2U a 1U serverů a vestavných průmyslových počítačů SCSI VHDCI 68 konektor Kompatibilní s kartami Digi/Perle Konektorové kabely OPT8C+, OPT8D+ 68mm Low Profile

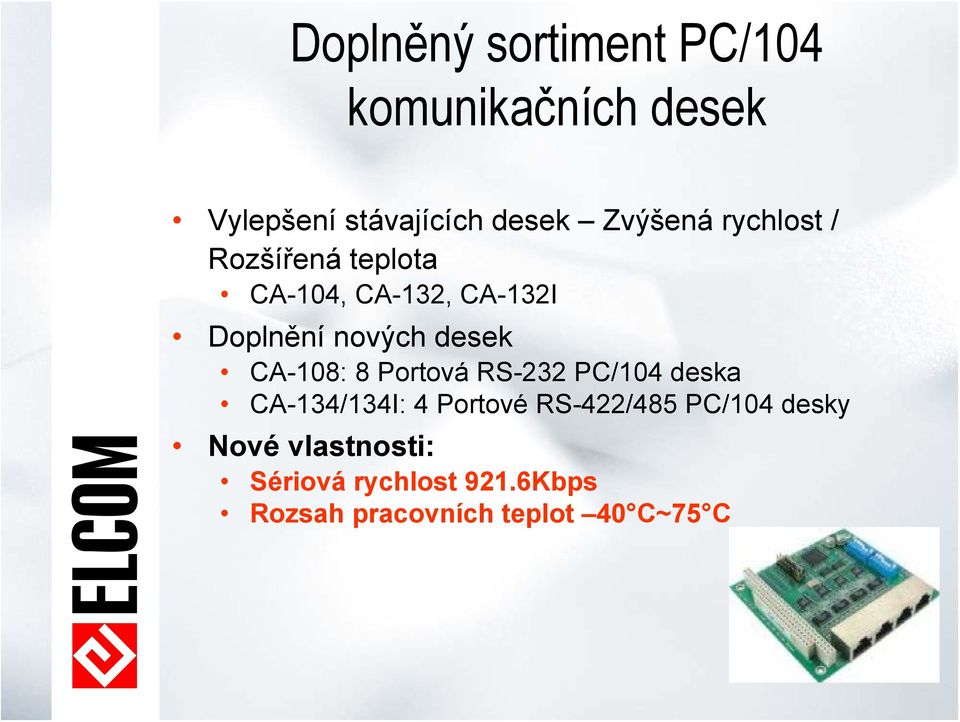

10 Doplněný sortiment PC/104 komunikačních desek Vylepšení stávajících desek Zvýšená rychlost / Rozšířená teplota CA-104, CA-132, CA-132I Doplnění nových desek CA-108: 8 Portová RS-232 PC/104 deska CA-134/134I: 4 Portové RS-422/485 PC/104 desky Nové vlastnosti: Sériová rychlost 921.6Kbps Rozsah pracovních teplot 40 C~75 C

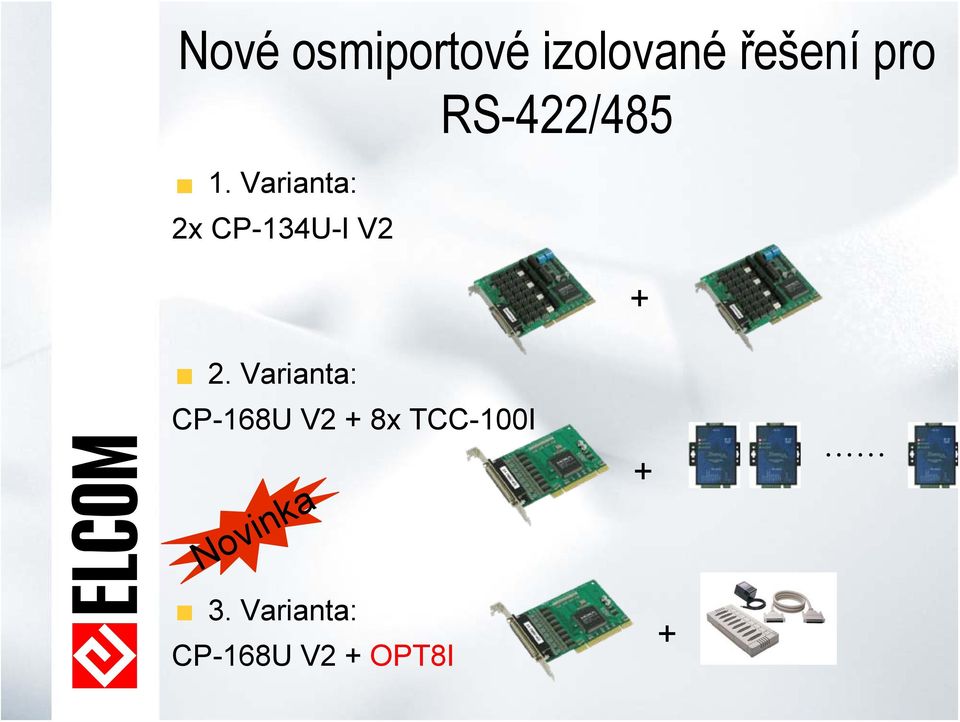

11 Nové osmiportové izolované řešení pro RS-422/ Varianta: 2x CP-134U-I V Varianta: CP-168U V2 + 8x TCC-100I Novinka 3. Varianta: CP-168U V2 + OPT8I + +

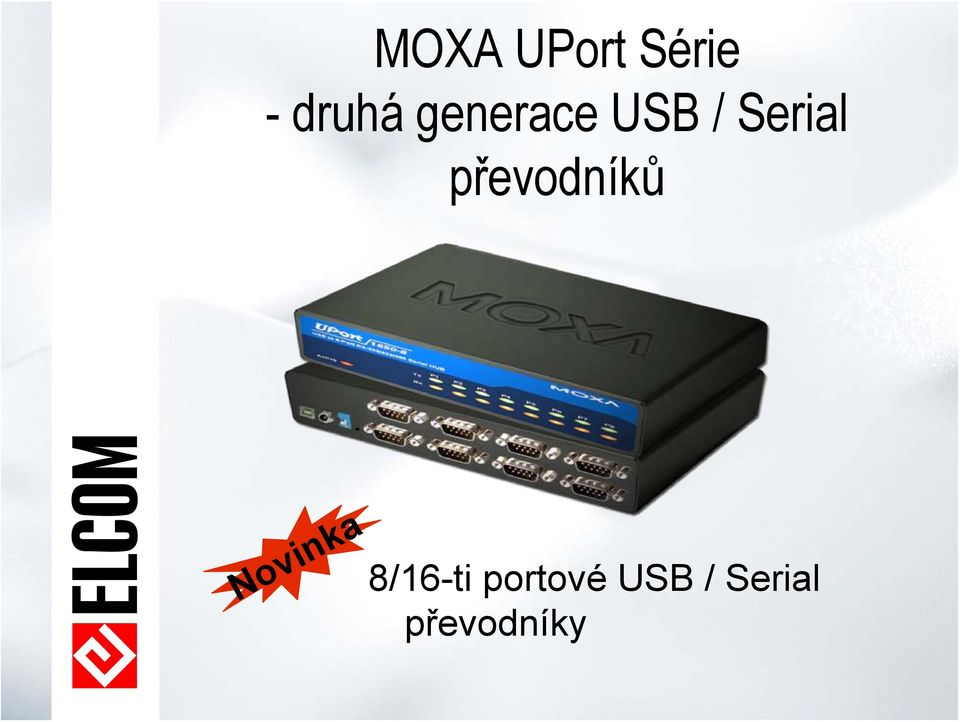

12 MOXA UPort Série - druhá generace USB / Serial převodníků Novinka 8/16-ti portové USB / Serial převodníky

13 MOXA UPort Série - druhá generace USB / Serial převodníků 1/2/4/8/16 - portové USB / Serial převodníky Rozhraní RS-232, nebo volitelné RS-232/422/485 USB 2.0 high speed rozhraní (480Mbps) Datová propustnost 16 - portového převodníku až 230.4Kbps NPort U1110 UPort 1130 UPort 1250/1250I UPort 1410 UPort 1450 UPort UPort UPort UPort

14 Nová 4/8/16 portová řada UPort Série UPort 1400/1600 Vlastnosti Podpora USB 2.0, rychlost až 480 Mbps Rychlost sériových portů až Kbps 128-byte FIFO Vestavěná 15 KV ESD ochrana Podpora Windows 2000/XP/2003 Jednoduchá údržba a servis díky LED signalizaci a konfiguračnímu software Napájení externí nebo z USB portu Přizpůsobení pro montáž do 19 skříně (16 - portové verze)

15 UPort 1400/1600 Nové funkce COM Preserver Automatické přiřazení stejného čísla COM portu při připojení k jinému PC nebo USB Portu

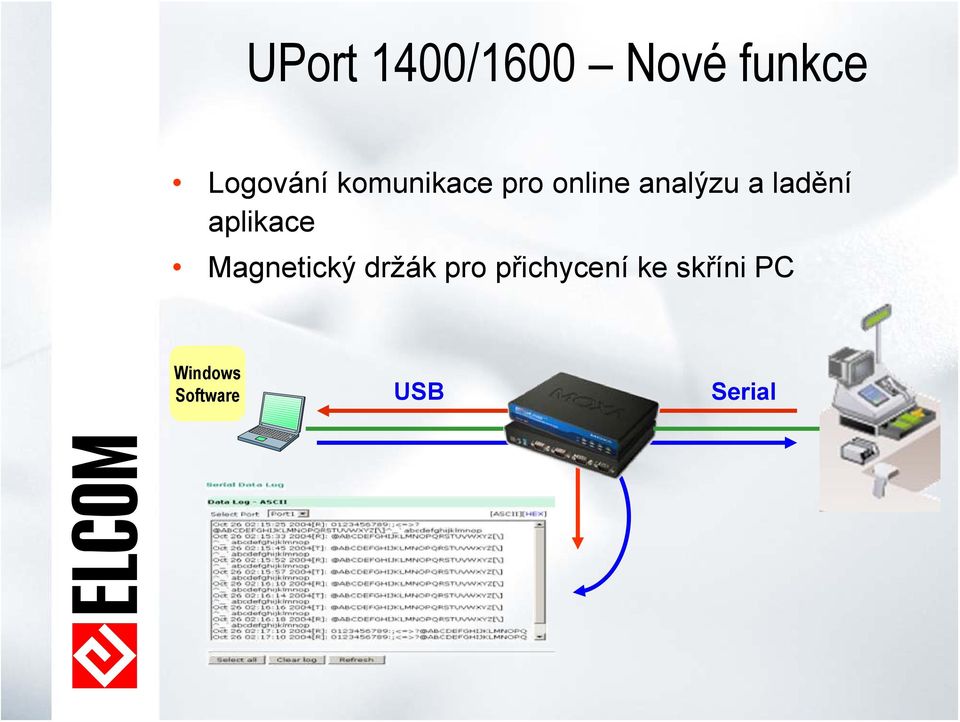

16 UPort 1400/1600 Nové funkce Logování komunikace pro online analýzu a ladění aplikace Magnetický držák pro přichycení ke skříni PC Windows Software USB Serial

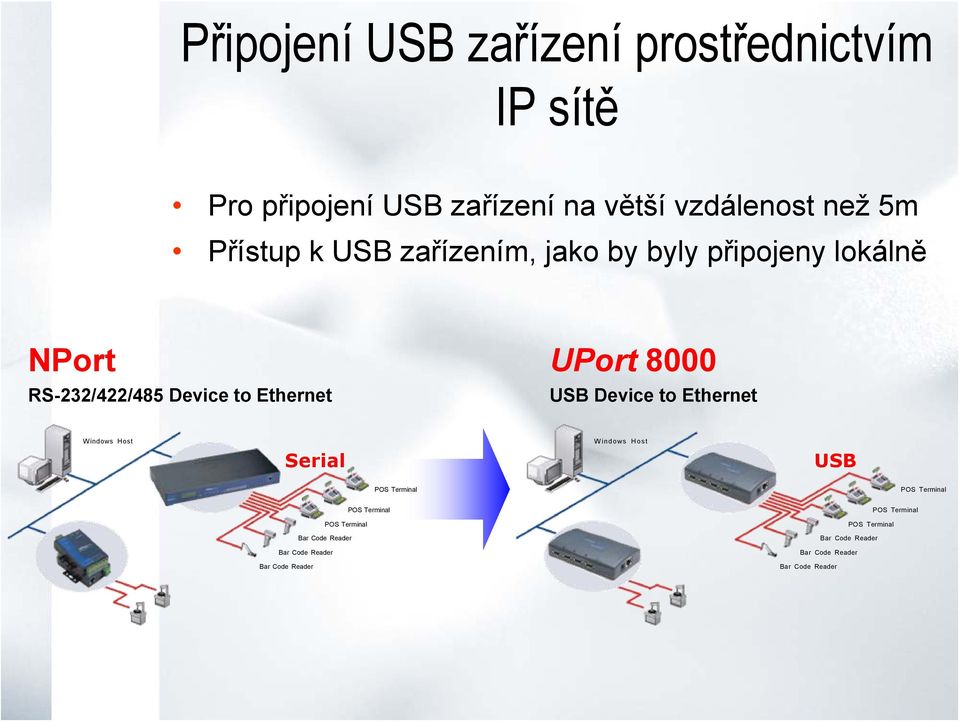

17 Připojení USB zařízení prostřednictvím IP sítě Pro připojení USB zařízení na větší vzdálenost než 5m Přístup k USB zařízením, jako by byly připojeny lokálně NPort RS-232/422/485 Device to Ethernet UPort 8000 USB Device to Ethernet Windows Host Serial Windows Host USB POS Terminal POS Terminal POS Terminal Bar Code Reader Bar Code Reader Bar Code Reader POS Terminal POS Terminal POS Terminal Bar Code Reader Bar Code Reader Bar Code Reader

18 Síťové servery pro sériová zařízení Průmyslové provedení Mechanická odolnost, napájení, EMC Provedení kompaktní, nebo pro interní montáž do zařízení Aplikační přizpůsobení Snadná instalace Protokoly TCP a UDP, Real COM ovladač Komunikační brány pro Modbus protokol Připojení přes metalický, optický nebo bezdrátový Ethernet Síťová správa Web management SNMP, zasílání ových alarmů Sdílení komunikace pro více PC nebo zařízení Jeden port je přístupný pro více systémů

19 Síťové servery pro sériová zařízení řady IA NPorty pro průmyslovou automatizaci Redundantní napájení VDC, Reléové výstupy Montáž na DIN lištu nebo panel LED indikátory PWR1 / PWR2/ Ready/P1/P2/FX Vestavěný Ethernet Switch, 10/100BaseT(X) (RJ45), 100BaseFX RS-232/RS422/485

20 Síťové servery pro sériová Klíčové vlastnosti serverů řady IA Vertikální montáž na DIN lištu Spolehlivost Dvojitý napájecí vstup s redundancí Modely s rozšířenou pracovní teplotou (-40~75 C) Konektory DB9 konektor nebo svorkovnice pro RS-232/422/485 Napájecí svorkovnice Optický Ethernet zařízení řady IA Reléové výstupy pro signalizaci poruch Výpadek napájení Přerušení Ethernetové linky Odpojení sériového zařízení

21 Síťové servery pro sériová zařízení řady IA Výhody serverů s vestavěným přepínačem Jednodušší kabeláž, kaskádní zapojení Nižší náklady na kabeláž Úspora přepínačů Ethernet... RS-232/422/485 Serial I/O PLC CNC Industrial Robot Sensor

22 Produktová řada NPort serverůřady IA NPort IA Port RS-232/422/485 to Ethernet Device Server(TB & DB9) NPort IA Port RS-232/422/485 to Ethernet Device Server(DB9) NPort IA5150I 1 Port RS-232/422/485 to Ethernet Device Server with Isolation Protection NPort IA5150-M-SC 1 Port RS-232/422/485 to Ethernet Device Server, Multi Mode Fiber, SC Connector NPort IA5150-S-SC 1 Port RS-232/422/485 to Ethernet Device Server, Single Mode Fiber,SC Connector NPort IA5250-M-SC 2 Port RS-232/422/485 to Ethernet Device Server, Multi Mode Fiber, SC Connector NPort IA5250-S-SC 2 Port RS-232/422/485 to Ethernet Device Server, Single Mode Fiber, SC Connector

23 NPort 6000 Série - Secure Device Typické aplikace Server Bezpečnostní projekty Státní správa Pokladní systémy Bankovnictví Platební systémy Maloobchod

24 Použité bezpečnostní prvky Zabezpečná správa Secure Web Cosole Port Lock LCM Lock Zabezpečený přenos dat Vícenásobné spojení Port buffering Vyrovnávací paměť Šroubovací napájecí konektor Redundandní Ethernetové připojení

25 8/16 - portové Secure Device Servery 8/16x 3 v 1 Porty Rozšiřující síťový modul LCM displej & Ovládací tlačítka Serial LED Tx, Rx a Inuse SD Card Socket

26 4 - portové Secure Device Servery Rozšiřující síťový modul Šroubovací napájecí konektor pro 12-48V DC Reset to Default tlačítko LCM displej & Ovládací tlačítka SD Card Socket 4x 3 v 1 sériové porty s konektory DB9

27 2 - portové Secure Device Servery Šroubovací napájecí konektor pro 12-48V DC Reset to Default tlačítko RJ-45 Ethernet Port s podporou PoE SD Card Socket 2x 3 v 1 sériové porty s konektory DB9

28 1 - portové Secure Device Servery Šroubovací napájecí konektor pro 12-48V DC Reset to Default tlačítko RJ-45 Ethernet Port s podporou PoE 3 v 1 sériové porty s konektory DB9

29 Off-line Port Buffering Normal Ethernet Status Ready Failed Serial Ethernet 64kB Buffer pro každý sériový port, který je možné rozšířit pomocí SD karty Při odpojené Ethernetové lince NPort 6000 ukládá sériová data do vlastního bufferu

30 Power over Ethernet Při připojení NPortu 6000 k Ethernetovému přepínači podporujícímu PoE může být NPort 6000 napájen z Ethernetového kabelu bez nutnosti externího napájecího adaptéru Funkce PoE musí být předem aktivována. Při připojení napájení k napájecímu vstupu je funkce PoE automaticky deaktivována

31 Typické aplikace Automatické tiskárny účtů Zabezpečený přenos dat dat NPort 6150 Tiskárna účtů

32 Typické aplikace Řídicí systémy s centrální archivační databázi Copper Cat5 PLC RS485 Multimode Fiber NPort 6450 Měřicí přístroje

33 Shrnutí IA NPorty jsou prvními sériovými servery pro průmyslové aplikace se dvěma Ethernetovými porty a vestavěným přepínačem Secure Device Servery poskytují zabezpečenou správu a zabezpečený přenos dat

34 Převodníky a mediakonvertory Novinka TCF-142 Převodník Serial / Optika s kruhovým zapojením Plánov nováno TCC-210I RS-232/422/485 Izolovaný převodník Průmyslový, Rozšířená pracovní teplota AC/DC Napájecí vstup Výměnné Pull High/Low odpory TCC-100/100I Průmyslový izolovaný RS-232 / RS- 422/485 převodník TCC-120/120I RS-422/485 Opakovač a izolace A52/A53 Izolovaný RS-232 / RS-422/485 převodník Novinka TCC-80 Port Power RS-232 / RS-422/485 převodník Novinka TCC-82 Port Power RS-232 4KV čtyřcestná izolace

35 Převodníky a izolátory pro sériovou linku TCC-80 TCC-82

36 Provoz bez externího zdroje napájení COM VDC RS-232 Signals DTR RTS TxD Napájení z řídicích signálů sériové linky Host PC COM 2

37 Napájení z externího zdroje Nebo USB napájecí adaptér Součást standardního balení 12 VDC napájecí adaptér Volitelé příslušenství

38 TCC-80 RS-232 / RS-422/485 Převodník 2W, 4W RS- 485, RS-422 RS-232 Ext. Power Input (jack) Univerzální napájecí vstup (Serial Port, USB Adapter) 15 KV ESD ochrana sériového portu Napájení ze sériového portu kompatibilní se sériovými kartami a NPorty Moxa Vestavěný zakončovací odpor 120 Ohm 2 / 4 vodičová RS vodičová RS-422

39 TCC-82 čtyřcestná, 4KV RS-232 Izolace RS-232 RS-232 Ext. Power Input (jack) Univerzální napájecí vstup (Serial Port, USB Adapter) Oboustranné napájení ze sériového portu 15 KV ESD ochrana sériového portu 4 kv izolace vyžadovaná u zdravotnických aplikací Oddělení čtyř sériových signálů a napájecích vstupů

40 TCF-142 Převodník Serial / Optika s kruhovým zapojením Ochrana proti rušení Galvanické oddělení Menší počet převodníků proti klasickému zapojení Optická RS-485 se sběrnicovým zapojením Fiber RS-485 Optická RS-485 s kruhovým zapojením RS-485 Fiber Ring

41 Průmyslové počítače pro vestavné a komunikační aplikace Výkonné CPU 32-bit RISC CPU Spolehlivost Provoz bez aktivního chlazení Bez mechanických disků Embedded operační systémy Windows CE nebo Linux Nízká spotřeba (snadné zálohování napájení) Rozsah pracovních teplot -40 C až 75 C Mechanické provedení Pro montáž na DIN lištu, panel nebo do 19 skříně Malé rozměry, nízká hmotnost Softwarová podpora SDK pro vývoj aplikací

42 Průmyslové počítače pro vestavné a komunikační aplikace UC-7420-CE/UC-7410-CE CPU Intel XScale 8x sériový port 2x LAN, PCMCIA DA-660-LX DA-660-CE 19 1U Rack-mount CPU Intel XScale 8/16x sériový port 110/220 VAC/VDC UC-7408-CE 8x DI, 8x DO Bez LCM displeje UC-7402-LX Network Computer Bez sériových portů UC-7110 V2 CPU ARM9 2x sériový port 2x LAN Široký teplotní rozsah UC-7112 SD Slot IA240/241-LX IA240/241-CE CPU ARM9 4x sériový port 2x LAN PCMCIA, SD slot 4x DI, 4x DO Široký teplotní rozsah IP30, DIN-rail

43 Průmyslové počítače pro vestavné a komunikační aplikace DA-661/662/663-LX DA-661/662/663-CE 19 1U Rackmounted 110/220 VAC/VDC 2, 4 LAN or Fiber PCMCIA + CF W300 Wireless Solution Linux nebo Windows CE CPU ARM a/b/g GSM/GPRS UC Series Protocol Conversion V400 VGA Solution

44 Distribuované vstupy a výstupy iologik I/O Servery iologik 4000 Zásuvné modulární I/O Aplikace s velkým počtem měřených bodů Ethernet, RS-485, RS-232 > 35 zásuvných I/O modulů! iologik 2000 Kompaktní I/O moduly Distribuované aplikace Ethernet, RS-485 DI, DO, AI, AO moduly!

45 iologik E2210 Série Easy View Distribuované I/O Servery Snadné použití Easy View LCD display kit ioadmin utility, vzdálená správa, GUI rozhraní, on-line dokumentace MXIO DLL knihovna pro VB, VC++, BCB Kompatibilita Protokol Modbus/TCP podporovaný SCADA softwary Protokol SNMP pro síťovou správu Průmyslové I/O Nadproudová / přepěťová ochrana, použité komponenty Industrial třídy Izolované I/O Rychlá doba odezvy do 50ms

46 Easy View, PC-free konfigurační modul Výměnný modul s LCD displejem a tlačítky Nastavení sítě Monitorování stavu DIO, čítačů a AIO hodnot On-line provoz, hot-plug, konfigurace bez PC!!

47 Jednoduchá integrace do průmyslových IT systémů What You See Is What You Install (WYSIWYI) instalační program On-line dokumentace Správa přes webové rozhraní Standardní Modbus protokol + MXIO DLL knihovna

48 Monitorování vzdálených I/O s SNMP protokolem Monitorování budov, IT prostor nebo výrobních linek pomocí síťových monitorovacích sytémů např.: HP OpenView, IBM Tivoli, CA Unicenter TCP/IP SNMP V2 MIB tabulka

49 Jednoduchá integrace do průmyslových IT systémů Počítač získává informaci o změně stavu I/O do 50mS Krátký formát zprávy (úspora přenosového pásma) Nevyžaduje aktivitu počítače UDP nebo TCP protokol ,2006/02/19,16:18:20,C =DI00,S= Ethernet TCP/IP DI0 E2000 Series Ethernet I/O Tlačítko 50mS od stisku tlačítka do přijmu paketu počítačem u 100Mbps Ethernetu!! Až 10 počítačů

50 Průmyslový ethernet Ethernetové přepínače Bezdrátový ethernet Průmyslov myslové mediakonvertory Videoservery

51 Síťové přepínače Moxa pro průmyslový Ethernet Modulární přepínače se správou EDS-700 Series Pokročilé přepínače se správou EDS-500A Series Základní řada přepínačů se správou EDS-400A Series Value Added Unmanaged Switch EDS-300 Series Základní řada přepínačů bez správy EDS-200 Series

52 Používané technologie Turbo Ring Zrcadlení portu Ping DI Digitální vstupy DO Digitální výstupy Redundandní napájecí vstupy Odeslání varování em Nastavení IP adresy připojeného zařízení

53 Používané technologie Turbo Ring Doba obnovy < 300 ms, dovoluje trvalý běh řídicí aplikace i při přerušení síťové cesty. Jednoduchý návrh sítě (kruhová topologie) a jednoduchá konfigurace přepínačů. Ring Master

54 Používané technologie IEEE standardy nemají řešení pro kritické řídicí systémy a rychlý sběr dat Spanning Tree Tree algoritmy (802.1D// 802.1W) 0 Fast Fast Redundant Ring (Moxa Turbo Ring) Doba obnovy > 5 sec. sec. 30 Doba obnovy < sec. sec.

55 Používané technologie Zrcadlení portu Normální komunikace Normální komunikace Zrcadlená komunikace Jednosměrná nebo obousměrná komunikace z vybraného portu může být zrcadlena na jiný vybraný port

56 Používané technologie Ping Ping Ping Monitor Uživatel může odeslat z přepínače ping příkaz prostřednictvím webové konzoly

57 Používané technologie Digitální vstupy Alarm SNMP OPC LAN Pro připojení alarmových snímačů do sítě

58 Používané technologie Digitální výstupy First Alarm Second Alarm Pro optickou nebo akustickou signalizaci poruch

59 Používané technologie Redundandní napájecí vstupy PWR1 P1 DIN-Rail +24V Power Supply PWR2 Back-up Power Supply Napájení: 12 až 48 VDC Ochrana proti přepólování

60 Používané technologie Odeslání varování em Události přepínače Události portu Studený start Teplý start Link On Power On/Off Neoprávněný přístup Link Off Změna topologie Změna konfigurace Nadměrná komunikace Warning Automatické odeslání u na přednastavenou adresu při vybraných událostech

61 Používané technologie Nastavení IP adresy připojeného zařízení Vestavěný DHCP server může automaticky přidělit IP adresu připojenému zařízení

62 EDS ti portový průmyslový přepínač se správou - 18-ti portový přepínač se dvěma porty 10/100/1000BaseT(X), RJ45 nebo až dvěma porty 1000BaseX, LC-SFP - Turbo Ring s obnovou komunikace do 300ms - IGMP Snooping pro optimalizaci multicast komunikace Q Tag VLAN pro pružné plánovaní síťové topologie - podpora řízení priority přenosu 802.1p CoS (QoS) - Funkce Rate Limiting pro omezení vlivu cvhybové komunikace - OPC Server Pro

63 EDS ti portový gigabitový průmyslový přepínač se správou 100Mbps 1000Mbps Výhody Dvojnásobný počet portů Nižší náklady najeden port Podpora Gigabitového Ethernetu

64 EDS-505A/508A 5/8-mi portový průmyslový přepínač se správou EDS-508 Vlastnosti Vzdálená správa Turbo Ring konfigurovatelný pomocí Dip Switch přepínačů záloha konfigurace přes ABC-01 EDS-505A/508A Series

65 EDS-505A/508A 5/8-mi portový průmyslový přepínač se správou EDS-508 EDS-505A/508A Portbased VLAN SSL Turbo Ring DIP Switch GMRP LACP EDS-508 X X X X X EDS-508A V V V V V

66 EDS-505A/508A 5/8-mi portový průmyslový přepínač se správou Konfigurace pomocí DIP přepínačů Default : all OFF Turbo Ring port : EDS-508A : port 7,8 EDS-505A : port 4,5 Coupler port : EDS-508A : port 5,6 EDS-505A : port 2,3

67 ABC-01 Automatic Backup Configurator Uložení kompletní konfigurace jednoho přepínače včetně IP addresy Automatické nahrání konfigurace po restartu přepínače Ruční nahrání a uložení konfigurace přes webovou konzolu Napájení z RS-232 signálů

68 EDS ti portový průmyslový přepínač bez vzdálené správy 16-ti portový průmyslový přepínač bez vzdálené správy 10/100M, Full/Half-Duplex, MDI/MDIX auto-sensing až 2 optické porty Přizpůsobení požadavkům průmyslových aplikací Reléový výstup signalizující poruchu napájení, nebo odpojení portu Dvojitý redundantní napájecí DC vstup Odolné provedení Rozsah pracovních teplot 0 až 60 C, nebo -40 až 75 C IP30, rugged high-strength case DIN-Rail or panel mounting ability

69 EDS-405A/408A 5/8-mi portový průmyslový přepínač bez správy ED6008 EDS-405 Vlastnosti Plug & Play použití Turbo Ring protokol Vzdálená správa Nízká cena EDS-405A/408A SérieS

70 EDS ti portový průmyslový přepínač bez vzdálené správy ED6008 EDS-405A/408A VLAN SNMP Turbo Ring DIP Switch Web/ Telnet/ Console QoS Warning ED6008 X V1, V2c X V X X V1, EDS-408A V V2c, V V V V V3

71 EDS ti portový průmyslový přepínač bez vzdálené správy EDS-405 EDS-405A/408A VLAN SNMP Turbo Ring DIP Switch Web/ Telnet/ Console QoS Warning EDS-405 X X X X X X V1, EDS-405A V V2c, V V V V V3

72 EDS-205/208 5/8-mi portový základní model průmyslového přepínače Levné 8-mi a 5-ti portové přepínače 10/100BaseT(X), pro nenáročné aplikace Volitelně jeden optický port 100BaseFX (Multi mode, SC nebo ST konektor) rozsah pracovních teplot -10 až 60 C Napájení: 12 až 45 VDC nebo 18 až 30 VAC Montáž na DIN lištu

73 IMC-21 Levné mediakonvertory pro průmyslový Ethernet Napájení 12 až 45 VDC nebo 18 až 30 VAC(47~63 Hz) Funkce Link Fault Pass-Through (LFP) Montáž na DIN lištu Multi mode, Single mode s SC nebo ST optickými konektory Rozsah pracovních teplot -10 to 60 C

74 IMC-21 Levné mediakonvertory pro průmyslový Ethernet
