B.3. Nízkopodlažní bydlení B.3.1. Sociální a prostorová koncepce

Transkript

1 B.3. Nízkopodlažní bydlení B.3.1. Sociální a prostorová koncepce Projekt řeší novostavbu příměstského/ venkovského nájemního bydlení se zaměřením na seniory. Objekt má 2 nadzemní podlaží s celkovým počtem 16 bytů. Návrh domu je založen na vyváženém rozvržení soukromých a sdílených prostorů, které svým charakterem a formou přispívají k vyšší identitě obyvatel domu s tímto prostředím, která je základní podmínkou vnitřního přijetí místa za své. Cílem bylo navrhnout bydlení pro předem velikostně vymezenou skupinu obyvatel, pro něž by se toto bydlení stalo v případě potřeby novým životním zázemím a domovem, který kombinuje prvky bydlení ve vlastní bytové jednotce bytového domu a bydlení se společenským zázemím. Důležitým aspektem bylo připravit řešení neinstitucionálního charakteru bez sociální služby, které ale svojí formou umožní jeho obyvatelům nejen některé společné aktivity, ale prostřednictvím přiměřené blízkosti prostorového konceptu návrhu umožní vyšší intenzitu sociálních interakcí spojených s možností vzájemné pomoci. Základem bylo navrhnout tolik soukromého a osobního prostoru, aby se obyvatelé mohli s tímto prostředím dostatečně identifikovat, a zároveň tyto osobní prostory rozvrhnout a rozmístit mezi sebou takovým způsobem, aby sdílené prostory v sobě obsahovaly vysokou kvalitu obytnosti. Optimální rozvržení soukromého a sdíleného prostoru by mělo jeho obyvatelům přinést vyšší pocit bezpečí, vzájemnou sounáležitost, i vyšší aktivizaci života seniorů vedoucí k vyšší soběstačnosti a oddálení potřeby péče ze strany druhých osob. Konkrétní vyjádření těchto aspektů se projevuje v celém stavebně technickém a materiálovém řešení projektu. Tradičním místem soukromí je bytová jednotka. Každý byt ale reprezentuje soukromí svého uživatele nejen svými vnitřními prostory, ale také prostory venkovními, předzahrádkou, terasou a zápražím. Každý vstup do bytu tak může mít jiný charakter, jaký bude záležet na jeho obyvatelích. Takový byt může svého obyvatele nejen lépe reprezentovat, ale lépe ho i orientuje v prostoru celého domu. V patře mají tyto prostory oproti přízemí částečně odlišný charakter, pavlač zde slouží kromě přístupu k jednotlivým bytům i jako sdílený prostor určený ke společenské interakci obyvatel domu. Osobité vyjádření zápraží tak napomáhá k vyšší identifikaci s místem a naplnění pocitu domova. V budově i na pozemku se dále nacházejí i prostory určené ke společenskému vyžití obyvatel domu, společné venkovní zastřešené komunikační prostory, společenská místnost Lapidární výraz domu reflektuje charakter tradiční venkovské zástavby; dům však poskytuje obyvatelům množství možností jak bezpečně komunikovat s veřejným prostorem. Malá plocha sdíleného dvora s pobytovými místy slouží rozličným aktivitám. Prostor pavlače má nejen komunikační ale i pobytovou funkci. B-27

2 a společná kuchyň či místo pro komunitní zahrádky. Kompozice tvarového řešení a provozu domu vychází z těchto premis. Z typologického hlediska se jedná o dvoupodlažní pavlačový dům s individuálními vstupy do jednotlivých bytů přímo z venkovního prostředí a z venkovní zastřešené pavlače. 5m Návrh bytového domu umožňuje zapojit objekt do existující struktury nebo nově vznikající struktury s otevřenou stavební čarou a dává tak možnost začlenění objektu do již vystavěného příměstského/venkovského prostředí bez negativ stavění solitérních objektů na zelené louce. Takto je umožněno dům stavět ve fungující příměstské/ venkovské struktuře v dostupné vzdálenosti k občanské vybavenosti a s dobrým napojením na městskou a příměstskou hromadnou dopravu bez potřeby vytváření nových objektů vybavenosti a spojů Objekt se zapojuje do zástavby obdobného charakteru. Od jedné sousední hranice ustupuje, čímž vytváří prostor pro průjezd automobilů do dvorní části, kde je umožněno jejich parkování, a z druhé strany dodržuje odstupovou vzdálenost od sousedního objektu. Základní objem navrženého objektu tvoří kompaktní hmota na půdorysu ve tvaru písmene L s jednopodlažní pavlačí orientovanou směrem do dvorní části pozemku. Střecha objektu je sedlová, pavlač je zastřešena přesahující pultovou střechou podepřenou řadou sloupů z válcovaných profilů. Toto řešení umožňuje navrhnout hlavní hmotu domu orientovanou do hloubky pozemku v proměnlivé délce podle konkrétní situace a kontextu včetně nároků na určený počet bytových jednotek. Na pozemek se vstupuje ze směru od ulice průchodem do dvora, v tomto místě je kompaktní hmota objektu přerušena, základní tvar půdorysu domu se sedlovou střechou je ale zachován. Pod společnou střechou tak vznikají dvě oddělené hmoty s vnitřními prostory, mezi nimiž se nachází částečně zapuštěný vstup do budovy, který vytváří místo pro posezení obyvatel domu na lavičce sloužící komunikaci s procházejícími lidmi a sousedy. V návaznosti na vstup jsou v objektu umístěna schodiště vedoucí na pavlač v 2. nadzemním podlaží, jedno v přední části objektu ve směru příchodu obyvatel a druhé v zadní části objektu. Objekt je realizovatelný i v zrcadlově obrácené orientaci (při dodržení orientace ke světovým stranám). V menší hmotě domu (po levé straně od vstupu) se nacházejí společenské prostory objektu společná kuchyňka, společenská místnost s propojením na venkovní pobytový prostor v zahradě, dále technická místnost a hygienické 1. nadzemní podlaží Příčný řez krčkem B-28

3 zázemí. Společenskou místnost lze prostorově členit na odpočinkovou část se sedacím nábytkem a jídelní část s propojením chodbou na kuchyňku. Je zde prostor pro knihovnu a sledování televize, využívat je jí možné nejen k setkávání obyvatel domu, ale také k příležitostným společenským nebo výukovým akcím pořádaným externími zájemci. V prostoru pod schody je situován sklad vozíčků. Hlavní hmota domu s předpokládanou jižní orientací obsahuje výhradně bytové jednotky ve dvou podlažích. Do bytů v 1. nadzemním podlaží se vstupuje individuálními vstupy přímo z venkovního prostoru přes zastřešené zápraží náležící každému z dolních bytů. Zápraží napomáhá k vytvoření vyšší osobní identity spojené s obývanou bytovou jednotkou a v přiměřené míře posiluje míru soukromí směrem ke sdíleným prostorům. Byty jsou navrženy ve trojím standardu. Jako upravitelné dle vyhlášky 398/2009 Sb., upravitelné dle SFRB a standardní. Na 1. podlaží je navrženo celkem sedm bytů - tři jednopokojové byty, z toho 2 byty upravitelné podle vyhlášky 398/2009 Sb. a dva byty upravitelné dle SFRB vhodné i pro osoby s omezením pohybu, a čtyři dvoupokojové byty, z toho 2 upravitelné podle vyhlášky a dva upravitelné dle SFRB. Vstupy do bytů v 2. nadzemní podlaží jsou řešeny ze zastřešené pavlače přístupné dvěma schodišti. Šířka pavlače je navržená tak, aby umožňovala nejen komunikaci, ale i sloužila k setkávání obyvatel domu. Na stěně domu jsou připevněny úzké opěrné lavice, tak by nezabraňovaly plynulému provozu, ale zároveň vytvářely pobytová místa. Na 2. podlaží je situováno celkem 9 bytů čtyři jednopokojové, z toho 4 byty upravitelné dle SFRB vhodné i pro osoby s omezením pohybu a jeden byt standardní s minimální prostorovým uspořádáním, a čtyři dvoupokojové upravitelné dle SFRB vhodné i pro osoby s omezením pohybu. Určitým specifikem projektu je návrh upravitelných bytů dle SFRB. Tento standard byl dohodnut se zástupci Státního fondu pro rozvoj bydlení po konzultacích se zástupci sdružení hendikepovaných osob. Dispoziční řešení bytových jednotek upravitelných dle SFRB je v principu připraveno pro osoby s omezenou schopností pohybu a orientace, poskytuje dostatečný prostor pro pohyb na vozíku. Hygienické zázemí je koncipováno tak, aby vyhovovalo osobám s omezením pohybu, ale zároveň lidem dosud zcela zdravým a pohyblivým. Je upravena velikosti dveří oproti upravitelnému bytu dle vyhlášky na 800 mm, a plochy obytných místností. Zároveň jsou v koupelnách použity standardní zařizovací předměty, které se dají, stejně jako potřebná madla, doplnit až při akutní potřebě obyvatele bytu. Vzhledem k přímému napojení jednotek z venkovního prostoru se vstupními dveřmi nejdříve vstupuje do zádveří a dále do předsíně, z níž jsou obsluhovány ostatní místnosti, koupelna se záchodem a obývací pokoj s kuchyňským koutem, u bytů 2+kk ještě ložnice. Kuchyňská linka je vybavena dvouplotýnkou, dřezem a ledničkou. U bytů 2+kk je kuchyňská linka vybavena čtyřplotýnkou, troubou, dřezem a ledničkou. Z obývacího pokoje bytů v 1. nadzemním podlaží se vstupuje na venkovní terasu soukromé zahrádky náležící k bytu. Ke všem dvoupokojovým bytům v druhém nadzemním podlaží patří zastřešené lodžie. Jednopokojový standardní byt a jednopokojové byty upravitelné dle SFRB ve 2.np mají před okny umístěny květníky s možností pěstování květin samotnými obyvateli bytů. Jednopokojové byty nad společenskou částí domu mají terasy situované na pavlači, v krčku. Fasády domu mají umírněný charakter a korespondují s předpokládanou příměstskou/ venkovskou zástavbou. Na jižní fasádě domu se propisují ustupující terasy a lodžie a květníky mezi okny, okna jižní fasády jsou zastíněna stínícími prvky vystupujícími před rovinu fasády nad okny, kde nejsou stínícími prvky samy květníky, severní strana je určena přístupovou zastřešenou pavlačí podepřenou řadou sloupů. Sloupy procházejí přes dvě podlaží a umožňují popnutí rostlinami. Parter je navržen jako pobytový. Je zde navržena společná zahrada s plochami parkování, které jsou přístupné přes průjezd situovaný podél krátké severní hrany hmoty domu a zakomponované do zahradních úprav dvora, prostor před společenskou místností krytý pergolou, dále prostory pro komunitní zahrádku na pěstování květin a zeleniny ve vyvýšených květináčích uzpůsobených pro osoby ve vyšším věku či s omezením pohybu i v záhonech a altán v zahradě. Na pozemku je určen prostor pro přístřešky skladování pro obyvatele domu, nebo pro zahradní pomůcky a mobiliář a stojany na kola situované při severní fasádě domu kryté pavlačí. Bytový dům je navržen tak, aby vycházel vstříc uživatelům ve vyšším věku, ale zároveň nevytvářel institucionální charakter stavby opatřeními, které nepřinášejí pro běžného uživatele žádaný komfort. V objektu je vytipován prostor pro umístění výtahu či vertikální plošiny v odpovídajícím standardu o velikosti vnitřní kabiny 1100x1400 mm. Vstup do objektu v úrovni 1. NP je 20 mm nad úrovní chodníků, což odpovídá požadavkům pro osoby s omezenou schopností orientace a pohybu. Přístupové trasy, společné vnitřní prostory a komunikace vyhovují podmínkám vyhlášky č. B-29

4 398/2009 Sb. o obecných technických požadavcích zabezpečujících užívání staveb osobami s omezenou schopností pohybu a orientace. Dopravní řešení bylo navrženo v souladu s vyhláškou 398/2009sb. Chodníky mají sklon 2%, na jedné straně je obrubník posazen do výše 0,08m nad niveletou chodníku, aby byla vytvořena přirozená vodící linie pro osoby nevidomé. B.3.2. Stavebně - technické řešení Srovnání obou verzí třídy energetické náročnosti 5m Projekt nízkopodlažního bydlení je navržen ve dvou variantách energetické třídy B a A. Obě tyto varianty mají v zásadě stejně navrženou hrubou podlažní plochu i čistou bytovou plochu. Rozdíly mezi oběma variantami spočívají v návrhu skladeb obvodových stěn, stropů, zateplení střechy a podlahy 1.np, parametrů oken, způsobu vytápění, větrání a využití alternativních zdrojů. Ostatní parametry jsou pro obě varianty stejné. Střecha u obou variant je navržena sedlová, dvouplášťová, ve spádu 30 resp. 18 s plechovou skládanou krytinou. Konstrukci tvoří dřevěné vazníky se styčníkovými deskami s prolisovanými trny uložené na věnce podélných obvodových stěn. Konstrukce pavlačí a lodžií je řešena jako ocelová konstrukce místně kotvená a podepřená sloupy z válcovaných profilů, na které jsou položeny betonové PZD panely. Schodiště je schodnicové ocelové s prefabrikovanými stupni uloženými do pružného lepidla. Zastřešení pavlače v 2. nadzemním podlaží tvoří ocelová konstrukce z válcovaných profilů HEB, podepřena sloupy probíhajícími před pavlačí, na tyto vodorovné profily jsou položeny a fixovány trapézové plechy výšky 50 mm a zasypány vrstvou kačírku. Mezibytové dělicí stěny jsou tvořeny zděnými nosnými stěnami z tvarovek z keramického betonu tloušťky 200 mm. Příčky jsou navrženy jako vyzděné z keramického betonu. Podlahy jsou navržené jako těžké plovoucí. Nášlapné vrstvy v obytných místnostech jsou navrženy z dřevěných vlysů nižší kategorie. U kuchyňských koutů bude jiný materiál nášlapné vrstvy v prostoru u linky (vinyl) tzn.: pruh začínající 1,5 m od zdi směrem k lince, ale pouze k prvním rektifikačním nožičkám, pod linkou bez finální nášlapné vrstvy. V prostorách s mokrým provozem a v předsíních bytů jsou navrženy keramické dlažby. V 1.NP v prostoru průchodu je podlaha navržena z betonové dlažby různých formátů, určující odlišnou míru soukromí jednotlivých prostorů komunikace a zápraží bytů. Ve vstupních prostorech do společenské části objektu, v hygienickém a technickém zázemí a ve společné kuchyňce je navržena nášlapná vrstva z keramické dlažby, ve 2. nadzemní podlaží Příčný řez pavlačí B-30

5 společenské místnosti je navržena nášlapná vrstva z dřevěných vlysů. Při přechodu mezi jednotlivými materiály ve společných prostorech budou použity přechodové lišty. Pouze v rámci bytových jednotek budou přechody provedeny ve stejné nivelitě tak, aby nebylo nutné používat přechodové lišty (budou použity skryté L-úhelníky). Sádrokartonové podhledy budou se standardní úpravou s výmalbou. Koupelny a WC budou po celém obvodě opatřeny keramickým obkladem do výše dveří (horní úroveň zárubně dveří). Terasy na zahrádkách bytů v 1. np budou řešeny jako dřevěné paluby. Kovové konstrukce vnější budou žárově zinkovány. Klempířské konstrukce jsou navrženy z titanzinku. Dřevěná okna a dveře budou opatřena lazurovacím lakem. Venkovní vstupní dveře do bytů budou plné dřevěné s bočním světlíkem. Vnitřní dveře v bytech budou dřevěné plné, bezfalcové, v ocelové zárubni se stínovou drážkou, bez prahu. Dveře upravitelných bytů a vstupní dveře budou podle vyhlášky č.398/2009 opatřeny vodorovnými madly. Nad okny bytů na jižní fasádě, které nejsou stíněné přesahem střechy, lodžie nebo květináči, jsou navrženy stínící prvky ocelová obdélníková konstrukce na šířku okna, hloubky 350 mm, rám s lamelami. Okna bytů na východní (2 okna) a západní (2 okna) fasádě jsou zastíněna venkovními roletami. Venkovní zábradlí je navrženo z prvků z ohýbaných plechů tvaru písmene U vložených mezi ocelovými pásnicemi, žárově zinkováno. Zábradlí je takto provedeno na schodištích, pavlači i lodžiích. Výplně z ohýbaných plechů se liší dimenzemi prvků a šířkami mezer, aby zajistili potřebné krytí nebo naopak prostupnost na specifických místech v objektu. Zábradlí je navrženo do výšky 1000 mm nad podlahou a je opatřeno dřevěnými madly lakovanými bezbarvým lakem. V prostoru zadního schodiště je zábradlí doplněno nerezovou lankovou sítí až k zastřešení, aby chránilo schodiště před povětrnostními vlivy. Na zábradlí pavlače jsou místně kotveny květináče. Základové konstrukce jsou tvořeny vyztuženými základovými pasy. B Varianta energetické třídy B Stěny jsou navrženy z keramických tvárnic o tloušťce 400 mm (obvodové zdivo) v kombinaci se zdivem z tvarovek z keramického betonu např. Liapor tl. 200 mm (vnitřní dělící zdivo); stropy jsou navrženy jako montované z předpjatých železobetonových panelů Spiroll, tloušťka 200 mm. Fasáda objektu je řešena jako štuková omítka na jednovrstvém zdivu z broušených cihel (např. POROTHERM 40 EKO Profi). Okna jsou navržena dřevěná (typ EUROOKNO) s izolačními dvojskly. Francouzská okna jsou navržena dřevěná (typ EUROOKNO) s izolačními trojskly. V každé místnosti bude minimálně 1 okno s celoobvodovým kováním se zabudovanou neuzavíratelnou mikroventilací. Zdrojem tepla v objektu bude plynový kondenzační kotel o výkonu 1x45kW (alternativně lze použít kotle v kaskádě 2x25kW). Kotel bude umístěn na severní stěně v technické místnosti. Kotel bude v provedení typu C, turbo, s uzavřeným spalováním. Kotel bude připravovat teplou vodu v zásobníku TV o objemu 1000 l ve vnořeném nerezovém výměníku. Z bytových jader budou v jednotlivých patrech odbočky pro jednotlivé byty. Potrubí povede podél stěn v podlaze k oknům, kde budou pod okny osazeny deskové radiátory o přibližném výkonu 1000W až 2000W (např. Korado Radik). V bytových jednotkách budou otopná tělesa osazené pod každým oknem a v případě francouzských dveří a balkonových oken s dveřmi bude těleso osazeno na stěně vedle okna. V koupelně bude vedena odbočka k otopnému žebříku o výkonu 300W až 500W (např. Korado Linear). Koupelnová tělesa budou osazeny radiátorovým šroubením, termostatickou hlavicí a odvzdušněním. V prostoru zádveří bude na zpátečku otopného tělesa z koupelny napojeno podlahové vytápění s omezovačem zpátečky Multibox RTL. Dům bude přirozeně větrán pomocí větracích mřížek umístěných ve fasádě domu za radiátory a dále pro podpoření proudění vzduchu pomocí odtahových ventilátorů umístěných v koupelnách. Ventilátory v koupelně budou dvoustupňové, kdy první stupeň je sepnut nepřetržitě na snížený výkon a provětrává dům a druhý stupeň je sepnut v případě užívání koupelny. Odvod znečištěného vzduchu z kuchyní bude proveden pomocí odsávací digestoře. B Varianta energetické třídy A Konstrukce domu je stěnová zděná z tvarovek z keramického betonu (např.: přesných tvárnic Liapor) o tloušťce 200 mm (obvodové zdivo a vnitřní ztužující zdivo); se železobetonovými stropy, tloušťka nosné desky 180 mm. Konstrukce pavlačí a lodžií je řešena jako ocelová konstrukce místně kotvená a podepřená sloupy z válcovaných profilů. Fasáda objektu je řešena jako kontaktní zateplovací plášť s minerální izolací v celém jejím rozsahu, certifikovaný jako ucelený systém (ETICS). Použity budou fasádní desky s podélnou orientací vláken (např. Isover TF Profi) v tloušťkách 240 mm. Okna jsou navržena dřevěná (typ EUROOKNO) s izolačními trojskly. Rámy budou osazeny 150 mm od líce zdiva se standardním způsobem kotvení a B-31

6 vyplněním spáry PUR pěnou. Zdrojem tepla v objektu budou lokální elektrické přímotopy pod okny v každé místnosti o nominálním výkonu 500W a maximálním výkonu 1,5kW. V prostoru zádveří a koupelen bytových jednotek bude elektrické podlahové vytápění, které bude v případě koupelny doplněno o elektrický sušák na ručník s výkonem max. 200W. Výkon elektrického podlahového vytápění v zádveří a koupelnách bude cca. 300W. Řízení elektrických přímotopů a el. podlahového vytápění bude řízeno pomocí digitálních prostorových termostatů umístěných na stěně ve výšce vypínačů vedle dveří do místnosti. Teplá voda v objektu bude připravována decentrálně. V každé bytové jednotce bude umístěný nástěnný el. bojler o objemu 125l. El. bojler bude mít v sobě el. patronu o výkonu 2 kw. Celkem bude v domě osazeno 17 el. bojlerů. Z toho 16 pro bytové jednotky a jeden pro společenské prostory, péče ubytování a technickou místnost. Z tohoto bojleru bude odebírána voda pro úklid. Celý objekt bude větrán větracími jednotkami s rekuperací tepla (např. ATREA DUPLEX EC4 180), které jsou určeny pro komfortní větrání s rekuperací tepla. Jednotky budou umístěny pod stropem v podhledu v prostoru WC v každé bytové jednotce. Celkem bude v domě instalováno 17 větracích jednotek o rozměrech 830x585x280mm. Sání čerstvého vzduchu je řešeno prostupem přes severní obvodovou stěnu objektu pro každou bytovou jednotku. Uzavírací klapka KEL se servopohonem je instalována přímo do tvarovky umístěné na fasádě objektu. Výfuk odpadního vzduchu je tažen v podhledu k severní obvodové stěně, kde je vyfouknut. Tato modelová varianta dosahuje energetické úrovně A díky využití obnovitelného zdroje - energie slunečního záření aktivním i pasivním způsobem. 112 kusů fotovoltaických panelů (1 x 1,6 m) je umístěno na jižní části sedlové střechy o sklonu 30. Celková aktivní plocha FV panelů 179 m2 se podílí na pokrytí třetiny roční spotřeby energie na provoz budovy. Pasivní energetické zisky jsou podmíněny orientací většiny okenních otvorů s přirozeným zastíněním na jih. Účinnost obou těchto systémů je závislá na poloze objektu v sídle (zastínění okolními budovami, svahem, vegetací) a samozřejmě polohou vůči světovým stranám. Odchylka od jižního směru by neměla překračovat 35 směrem východním a 40 na západ. a ČSN Vzhledem k možnostem softwaru byly porovnány tři základní orientace hlavní fasády: Jih a odchylka na Jihovýchod a Jihozápad. Jak je konstatováno v PENB, nehraje tato změna v energetické spotřebě domu významnou roli a modelová stavba by i při změně orientace +/- 45 zůstala v energetické třídě A. Pro kontrolu a citlivější analýzu vlivu orientace na celkovou energetickou bilanci jsme použili softwarový nástroj PHPP ( Pozn: Metodika PHPP není v české stavební legislativě uznávána, výsledky tedy budou interpretovány pouze orientačně). Po zadání parametrů a geometrie obálky budovy vč. jsme sledovali vliv změny orientace navržené budovy v odchylkách od jihu po 5 na obě strany v rozsahu JV JZ. Při porovnání procentuálního navýšení potřeby energie na vytápění vlivem snížení solárních zisků na JV a JZ jsme získali tytéž hodnoty, jako byly uvedeny v PENB. Oproti maximálním ziskům při jižní orientaci tvoří úbytek pro JV 19% a JZ 14%. Díky podrobnější odchylkové škále jsme také identifikovali moment, kdy celkové solární zisky z dominantní fasády nepokryjí ztrátu prostupem. Tento bod zlomu nastává při natočení o 35 na JV a 40 na JZ. Navíc hodnota ztrát se s přibývající odchylkou nelineárně roste. Solární zisky byly v návrhu vědomě sníženy přesahy teras a slunolamy kvůli letnímu stínění a tepelné stabilitě vnitřního prostředí. Při čistě jižní orientaci je celková roční energetická bilance prosklených otvorů v obálce vyrovnaná (tedy celkové ztráty prostupem jsou nahrazeny solárními zisky), při odlišné orientaci už narůstá ztráta. I přes relativně nízký vliv změny orientace na celkovou energetickou bilanci objektu doporučujeme, aby odchylka od jihu nepřesáhla 35 východním směrem a 40 na západ. Nejen, že při větším natočení budovy nebudou prosklené otvory efektivně využívat solární energii, ale pevné stínění ztratí svou funkci a v interiéru může paradoxně docházet k vyššímu přehřívání nežli při jižní orientaci a to zejména na západní straně. Na závěr bych zmínil ještě jednu zásadní okolnost, kterou nelze v modelu předjímat, ale ve skutečném prostředí bude mít na energetickou stránku značný vliv zastínění od okolních budov. Tento faktor se musí prověřit výpočtem pro individuální situaci. Vliv orientace vůči světovým stranám Analýza vlivu orientace vůči světovým stranám byla nejprve ověřena v PENB s výpočtem energetické náročnosti budovy podle vyhlášky č. 78/2013Sb. B-32

7 B.3.3. Prezentace m 2. nadzemní podlaží_1:250 B-33

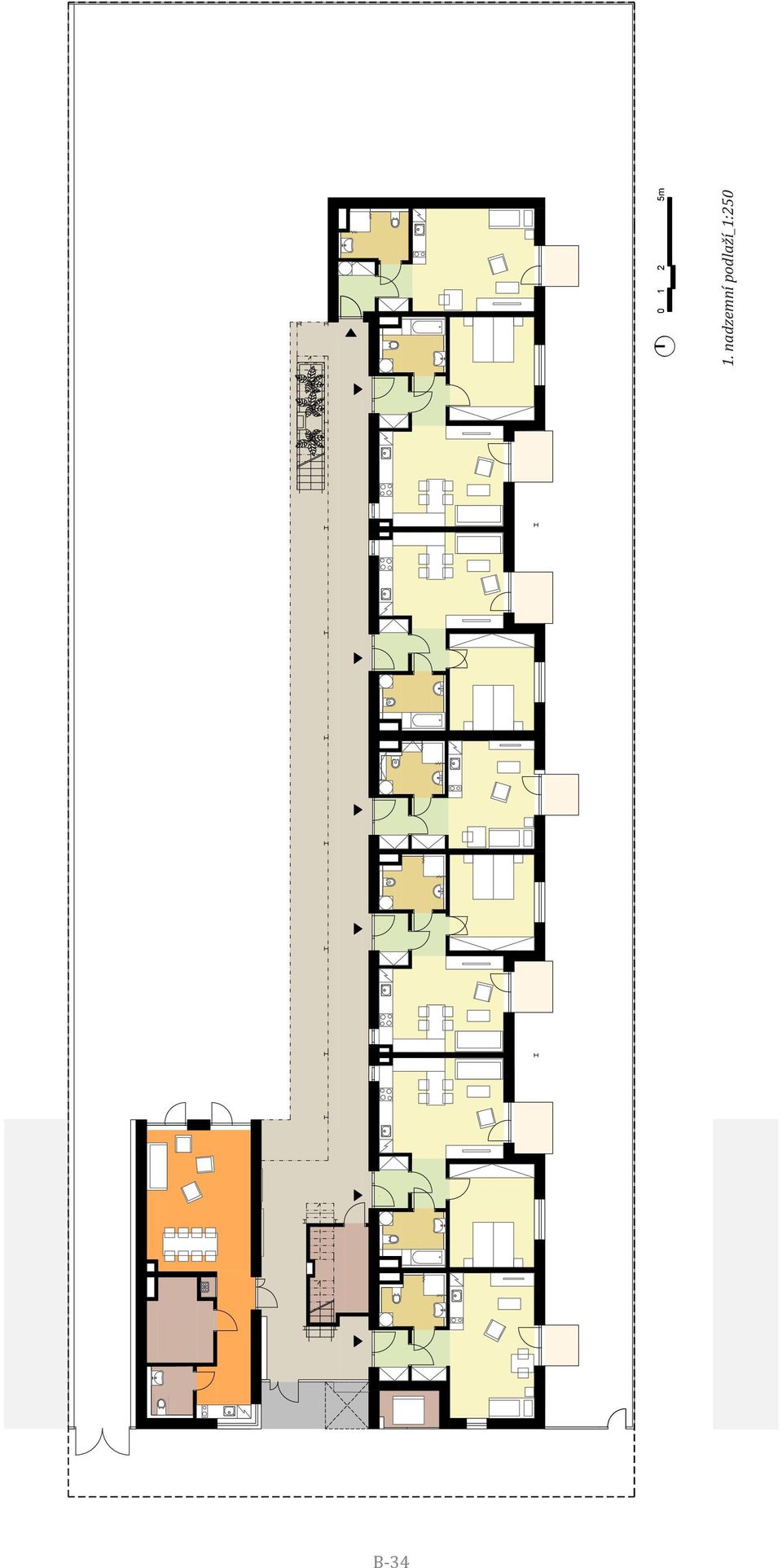

8 m 1. nadzemní podlaží_1:250 B-34

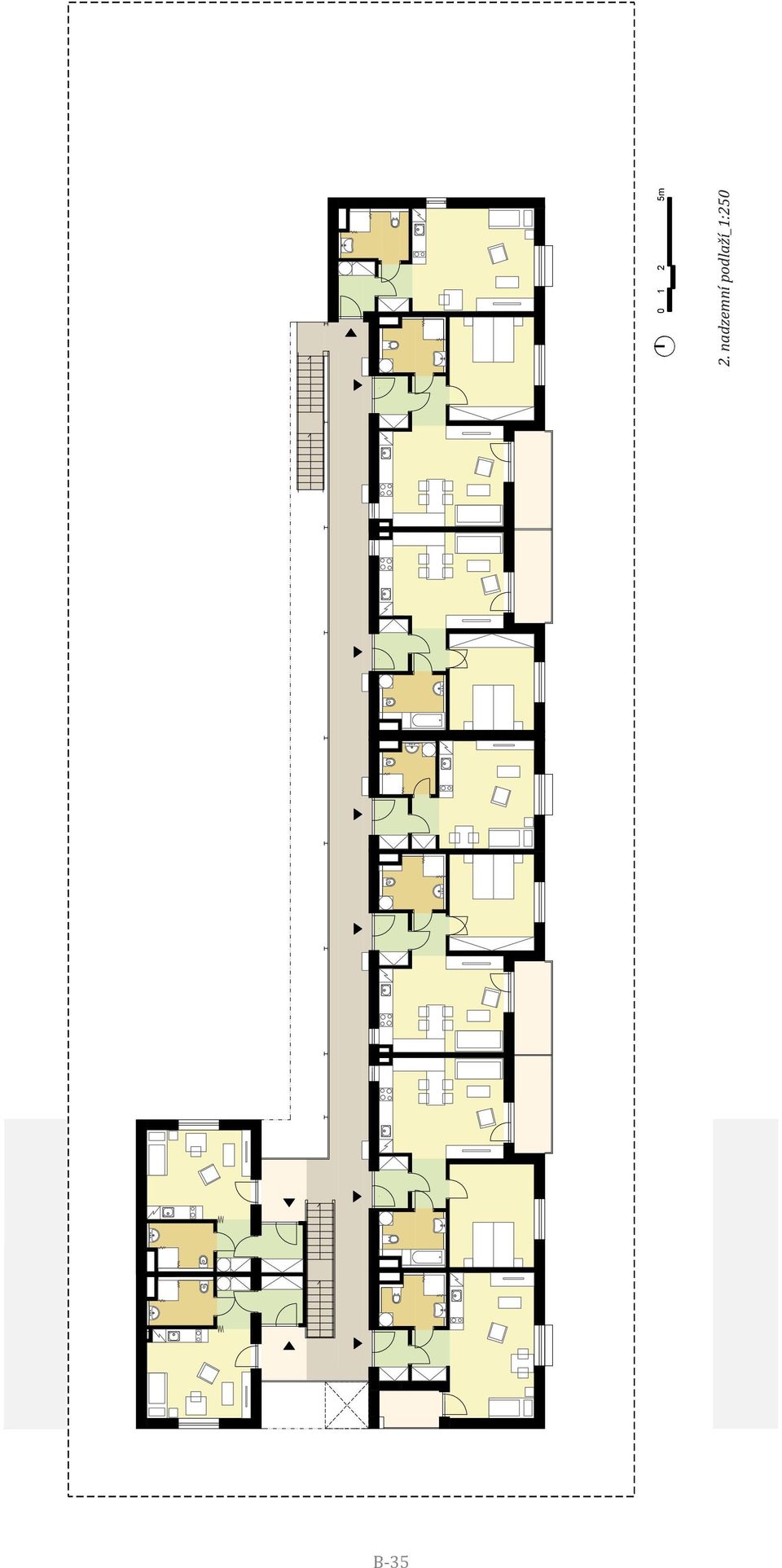

9 m 2. nadzemní podlaží_1:250 B-35

10 Řez krčkem a společenskou místností_1:250 Řez pavlačí_1:250 B-36

11

12 Vizualizace č.1 - Pohled z ulice B-38

13 Vizualizace č.2 - Pohled ze dvora B-39

14 Vizualizace č.3 - Pavlač B-40
