KOUPALIŠTĚ. Královo Pole. Projekt

Transkript

1 Projekt KOUPALIŠTĚ Královo Pole Rekonstrukce areálu koupaliště městské části Brno Královo Pole ve spolupráci s generálním dodavatelem SKANSKA CZ a.s. na podkladě architektonického návrhu formou subdodávky na dřevěné prvky.

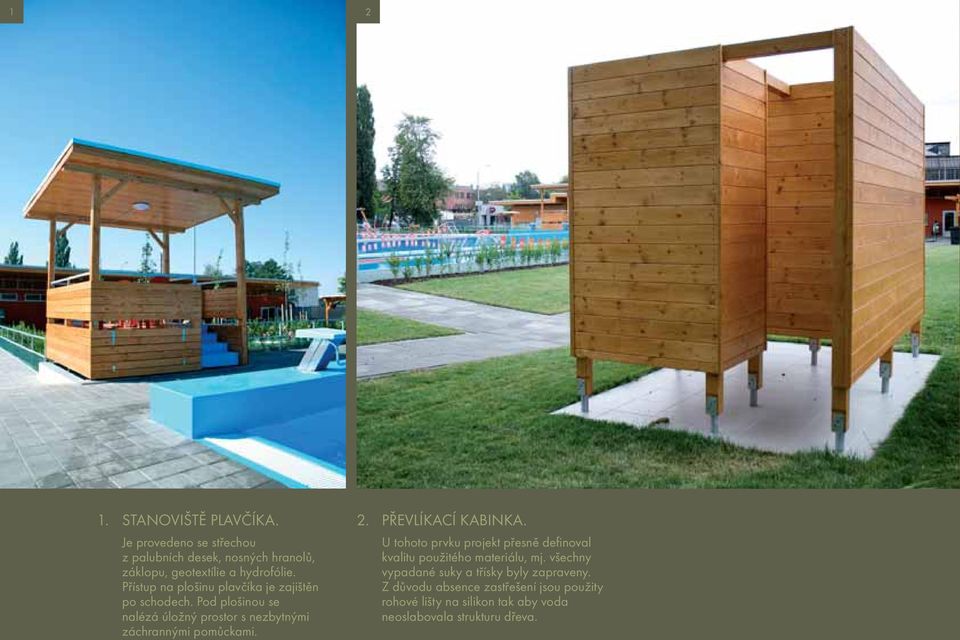

2 1. STANOVIŠTĚ PLAVČÍKA. Je provedeno se střechou z palubních desek, nosných hranolů, záklopu, geotextílie a hydrofólie. Přístup na plošinu plavčíka je zajištěn po schodech. Pod plošinou se nalézá úložný prostor s nezbytnými záchrannými pomůckami. 2. PŘEVLÍKACÍ KABINKA. U tohoto prvku projekt přesně defi noval kvalitu použitého materiálu, mj. všechny vypadané suky a třísky byly zapraveny. Z důvodu absence zastřešení jsou použity rohové lišty na silikon tak aby voda neoslabovala strukturu dřeva.

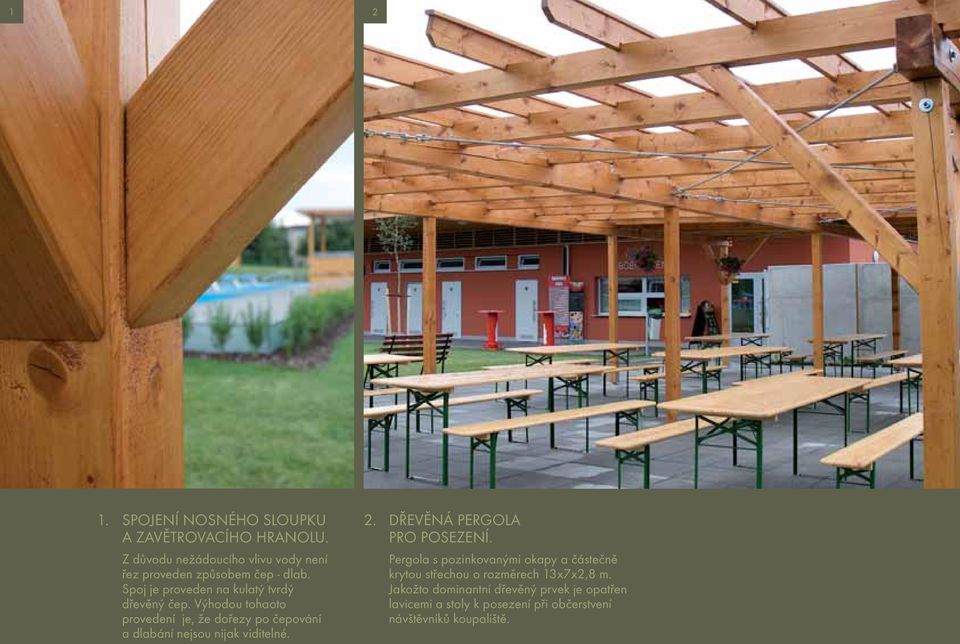

3 1. SPOJENÍ NOSNÉHO SLOUPKU A ZAVĚTROVACÍHO HRANOLU. Z důvodu nežádoucího vlivu vody není řez proveden způsobem čep - dlab. Spoj je proveden na kulatý tvrdý dřevěný čep. Výhodou tohaoto provedení je, že dořezy po čepování a dlabání nejsou nijak viditelné. 2. DŘEVĚNÁ PERGOLA PRO POSEZENÍ. Pergola s pozinkovanými okapy a částečně krytou střechou o rozměrech 13x7x2,8 m. Jakožto dominantní dřevěný prvek je opatřen lavicemi a stoly k posezení při občerstvení návštěvníků koupaliště.

4 USAZENÍ HORNÍCH PŘÍČEK DO VODOROVNÝCH TRÁMKŮ. Aby se ve spojích nedržela voda, jsou zářezy vyříznuté v příčkách a nikoli v trámcích. 2. OCELOVÁ PATKA. Nosné sloupky jsou usazeny do pozinkované ocelové patky, tak aby dřevo nebylo v přímém kontaktu s vlastním dnem. Jedná se o konstrukční ochranu dřeva před vlivem vody. 3. ZASTŘEŠENÍ. Vlastní zastřešení je tvořeno dřevěným záklopem, geotextilií a hydrofolií lepenou horkovzduchem. Pro účely zvýšené stability je zavětrování provedeno jak svislými hranoly tak i ocelovými zavětrovacími vodorovnými a svislými ocelovými tyčemi.

5 1. STÍNIDLA. Estetické zapravení oken. 2. PODHLED. Obklad je proveden na krokve.

6 1 1. BUDOVA KOUPALIŠTĚ. Palubkové obložení celostěnné části budovy.

7 Projekt KOCIÁNKA Ve spolupráci s generálním dodavatelem UNISTAV, a.s. subdodávka na dřevěné prvky.

8 1. LÁVKA 2. BAZÉN

9 3 1. ZASTŘEŠENÍ PRO KONĚ zastřešení je v provedení alpské vazby DETAIL SPOJENÍ KROVŮ

10 1. SRUBOVÉ ZÁBRADLÍ 2. ZIMNÍ ZAHRADA Dvoupodlažní zimní zahrada sestavena z francouzských oken

11 Projekt RANČ Ořešín Provádíme srubové stavby, zahradní chaty, altány a posezení.

12 1. 2. LAVICE A STOLY Zhotovujeme srubový nábytek, zahradní lavice, selské stoly a židle v různých stylech

13 Projekt MASIVNÍ SCHODY v objektu nově rekonstruované půdní vestavby.

14 1. 2. SCHODY Dubové masivní schody bez přesahů stupňů kopírující betonové stupně. Projekt defi noval stejnou šířku stupně i podstupně. Povrchová úprava je provedena protiskluzovým polyuretanovým lakem.

15 DALŠÍ UKÁZKY Z REALIZACÍ

16 3 1. KUCHYŇ Základní myšlenkou projektu bylo vytvořit jednoduchou funkční kuchyň s maximálním využitím plochy pro úložné prostory. Návrh skříněk směřoval tak, aby se všechny věci daly uložit dovnitř. Jako materiál byla zvolena dýha bříza ZÁDVEŘÍ CHODBY Projekt s možností zákaznických úprav defi nující vestavěné skříně do zádveří chodby panelákového bytu v provedení s pojezdovými dveřmi jimiž se rovněž vstupuje do prostoru sociálního zařízení a koupelny a to za minimálních stavebních úprav.

17 1. PRACOVNÍ KOUT Prostor ložnice je využíván i jako pracovna - nechybí pracovní kout, psací stůl dle individuálního zadání a menší úložný prostor v podobě bočního výsuvného systému. 2. STĚNA OBÝVACÍHO POKOJE Projekt navrhoval nízký nábytek a úložný prostor v kombinaci skla a dýhy s důrazem na optimalizaci limitujícího prostoru panelákového bytu a na estetiku provedení.

18 1. 2. ŠATNÍ SKŘÍNĚ S VESTAVĚNOU POSTELÍ Pro dosažení většího prostoru ložnice jsou navrženy vestavěné šatní policové skříně s vyklápěcí postelí. K další úspoře místa se docílilo shrnovacími dveřmi.

19 1 1. GARÁŽOVÉ STÁNÍ Otevřené zastřešené dvojité stání pro auto s krytinou BRAMAC. Stání je provedeno v zesílené konstrukci.
