1 Price Pump Co. INSTALAČNÍ, PRACOVNÍ A SERVISNÍ MANUÁL VZDUCHOVĚ POHÁNĚNÁ MEMBRÁNOVÁ ČERPADLA MODEL: AOD.5-Y PLATNÝ PRO VŠECHNA MATERIÁLOVÁ PROVEDENÍ VYPLŇTE ÚDAJE PODLE ŠTÍTKU VAŠEHO ČERPADLA Typ čerpadla Spec. č. Sériové č. Elastomery č. USCHOVEJTE SI TENTO MANUÁL PRO POZDĚJŠÍ VYUŽITÍ!! Flowservice s.r.o. Petrovická 363/61, Krnov Tel: Fax: info@flowservice.cz IN-AOD-Y-.5

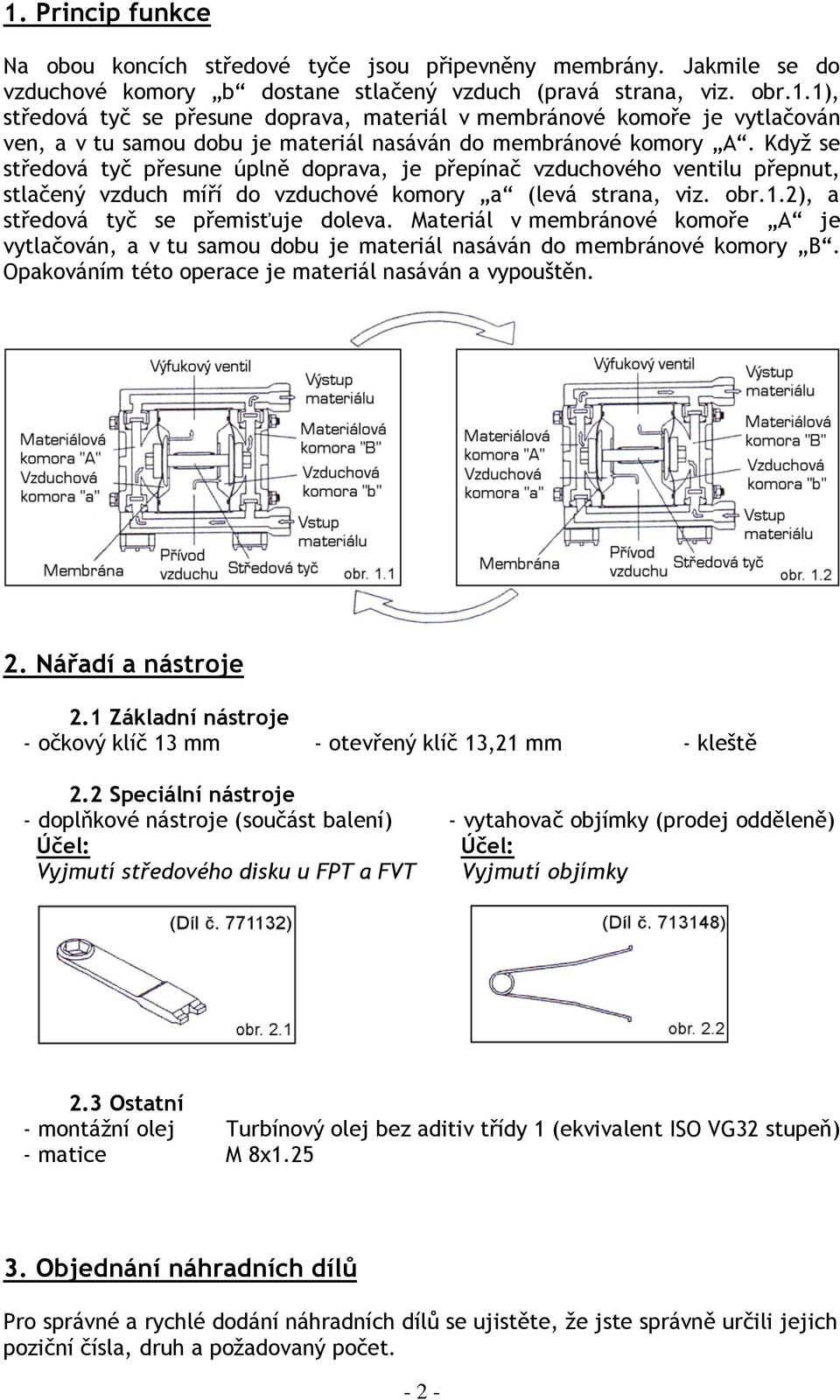

2 1. Princip funkce Na obou koncích středové tyče jsou připevněny membrány. Jakmile se do vzduchové komory b dostane stlačený vzduch (pravá strana, viz. obr.1.1), středová tyč se přesune doprava, materiál v membránové komoře je vytlačován ven, a v tu samou dobu je materiál nasáván do membránové komory A. Když se středová tyč přesune úplně doprava, je přepínač vzduchového ventilu přepnut, stlačený vzduch míří do vzduchové komory a (levá strana, viz. obr.1.2), a středová tyč se přemisťuje doleva. Materiál v membránové komoře A je vytlačován, a v tu samou dobu je materiál nasáván do membránové komory B. Opakováním této operace je materiál nasáván a vypouštěn. 2. Nářadí a nástroje 2.1 Základní nástroje - očkový klíč 13 mm - otevřený klíč 13,21 mm - kleště 2.2 Speciální nástroje - doplňkové nástroje (součást balení) - vytahovač objímky (prodej odděleně) Účel: Účel: Vyjmutí středového disku u FPT a FVT Vyjmutí objímky 2.3 Ostatní - montážní olej Turbínový olej bez aditiv třídy 1 (ekvivalent ISO VG32 stupeň) - matice M 8x Objednání náhradních dílů Pro správné a rychlé dodání náhradních dílů se ujistěte, že jste správně určili jejich poziční čísla, druh a požadovaný počet
3 4. Ventil a ventilové sedlo 4.1 Rozebrání BA a BS typy Viz. [8. Rozkladný výkres] (obr. 4.1, 4.2, 4.3 a 4.4). vyjměte 4 zajišťovací šrouby z výstupní trubice, kterou následně sundejte (obr. 4.1) vyjměte O-kroužek, hradítko ventilu, vodítko ventilu, koule a sedlo ventilu (obr. 4.2) převraťte čerpadlo (obr. 4.3) vyjměte 4 zajišťovací šrouby z trubice, a vytáhněte trubici vyjměte O-kroužek, sedlo ventilu, koule, vodítko ventilu a hradítko ventilu (obr. 4.4) - 3 -
4 4.2 Kontrola opotřebení Typ plochého šoupátka koule (obr. 4.5) Zjistěte rozměr podle obrázku vlevo, a pokud není v rozmezí tolerancí, vyměňte koule. Použitelný rozměr koule ventilu je mm Sedlo ventilu (obr. 4.6) Změřte velikost podle obrázku vlevo, a pokud je mimo použiténý rámec hodnot, vyměňte sedlo. Použitelný rozměr sedla ventilu je mm 4.3 Instalace Při instalaci se podívejte na 8. Rozkladný výkres, a instalujte v obráceném pořadí než u rozložení. Utahovací moment pro šrouby trubice je 12 Nm. POZNÁMKA 1. Ujistěte se, že na povrchu těsnění se nenachází nečistoty (prach, apod.) 2. Ujistěte se, že těsnění není poškozeno 3. Jsou-li užity vyměňte PTFE O-kroužky bez ohledu na jejich stav 5. Membrána a středová tyč 5.1 Rozebrání: a) typy BA, BS Viz. [8. Rozkladný výkres] od strany 12. vyjměte ventil a sedlo ventilu (viz. 4.1 strana 3) vyjměte 8 uchycujících šroubů výstupní komory a vyjměte výstupní komoru (obr. 5.1) - 4 -

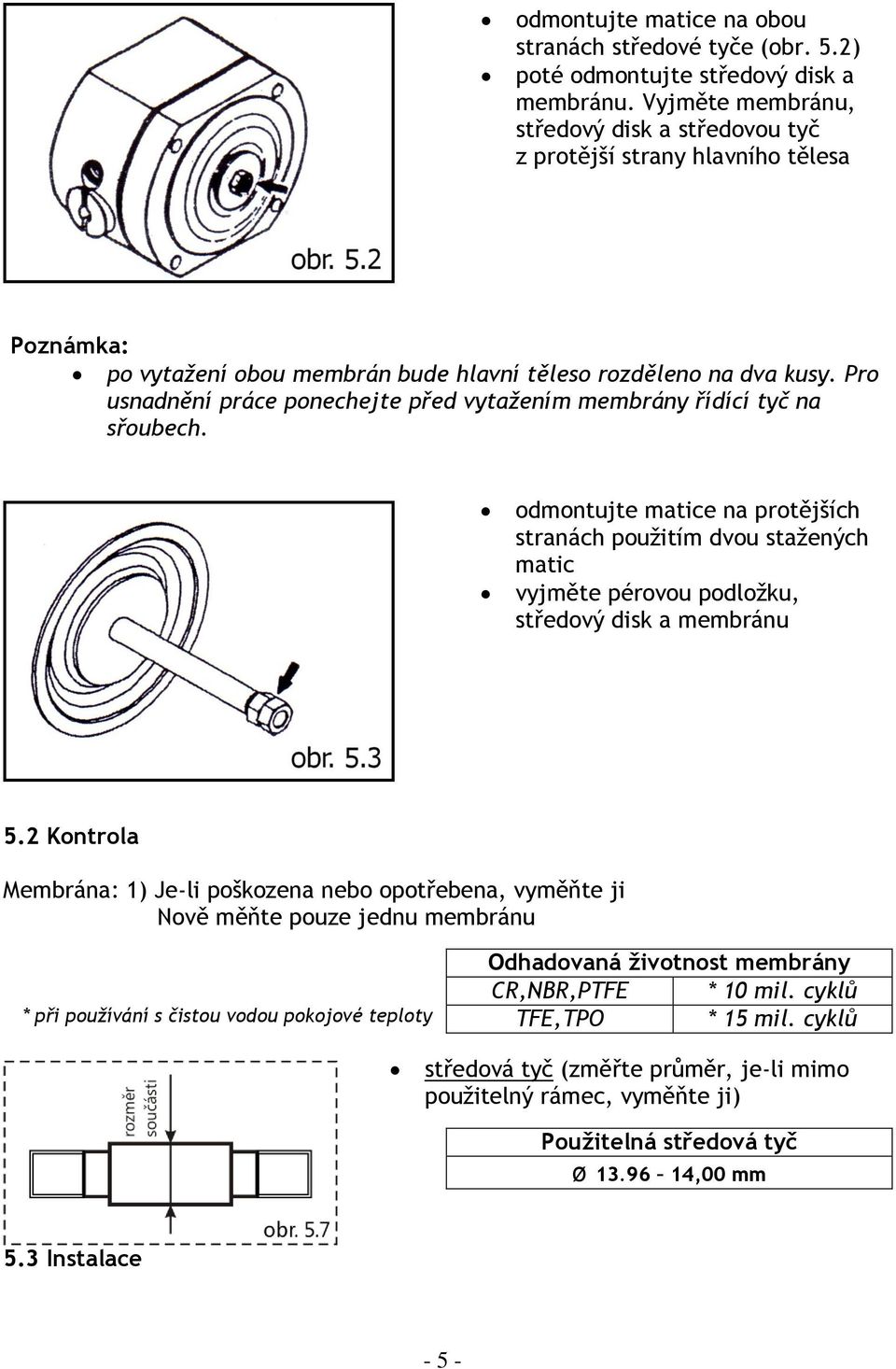

5 odmontujte matice na obou stranách středové tyče (obr. 5.2) poté odmontujte středový disk a membránu. Vyjměte membránu, středový disk a středovou tyč z protější strany hlavního tělesa Poznámka: po vytažení obou membrán bude hlavní těleso rozděleno na dva kusy. Pro usnadnění práce ponechejte před vytažením membrány řídící tyč na sřoubech. odmontujte matice na protějších stranách použitím dvou stažených matic vyjměte pérovou podložku, středový disk a membránu 5.2 Kontrola Membrána: 1) Je-li poškozena nebo opotřebena, vyměňte ji Nově měňte pouze jednu membránu * při používání s čistou vodou pokojové teploty Odhadovaná životnost membrány CR,NBR,PTFE * 10 mil. cyklů TFE,TPO * 15 mil. cyklů středová tyč (změřte průměr, je-li mimo použitelný rámec, vyměňte ji) Použitelná středová tyč ø ,00 mm 5.3 Instalace - 5 -
6 Před instalací se podívejte na 8. Rozkladný výkres, a instalujte v obráceném pořadí rozkládání. 1. Aplikujte lubrikační olej na střed. tyč a vložte ji do hlavního tělesa. 2. Dejte pozor na správnou orientaci membrány - nápisem LIQUID na stranu čerpané kapaliny. 3. Orientujte vypouklou stranu směrem ven u PTFE membrán. 4. Instalujte o-kroužek (obr. 5.8) 5. Utáhněte středový disk použitím nástroje (č ) 6. Po instalaci výstupních komor na obou stranách, položte čerpadlo na rovný povrch a postavte ho vzpřímeně pro další montáž. Utahovací moment pro středovou tyč a výstupní komoru 12 Nm Poznámka: ujistěte se, že se na těsnění nenachází nečistoty jsou- li použity vyměňte PTFE o-kroužky za nové utáhněte rovnoměrně šrouby na hrídeli 6. Součásti řídícího ventilu, vodítko a pouzdro 6.1 Vyjmutí Viz. 8. Schématický nákres, od str. 12. vyjměte membránu, stř. tyč, atd. (str. 7) vyjměte hlavní těleso (obr. 6.1) vytáhněte řídící ventil (obr. 6.1) vyjměte o-kroužky a pouzdro (obr. 6.1) 6.2 Kontrola pouzdro o změřte vnitřní průměr, pokud je mimo použitelné hodnoty, tak jej vyměňte Použitelné pouzdro

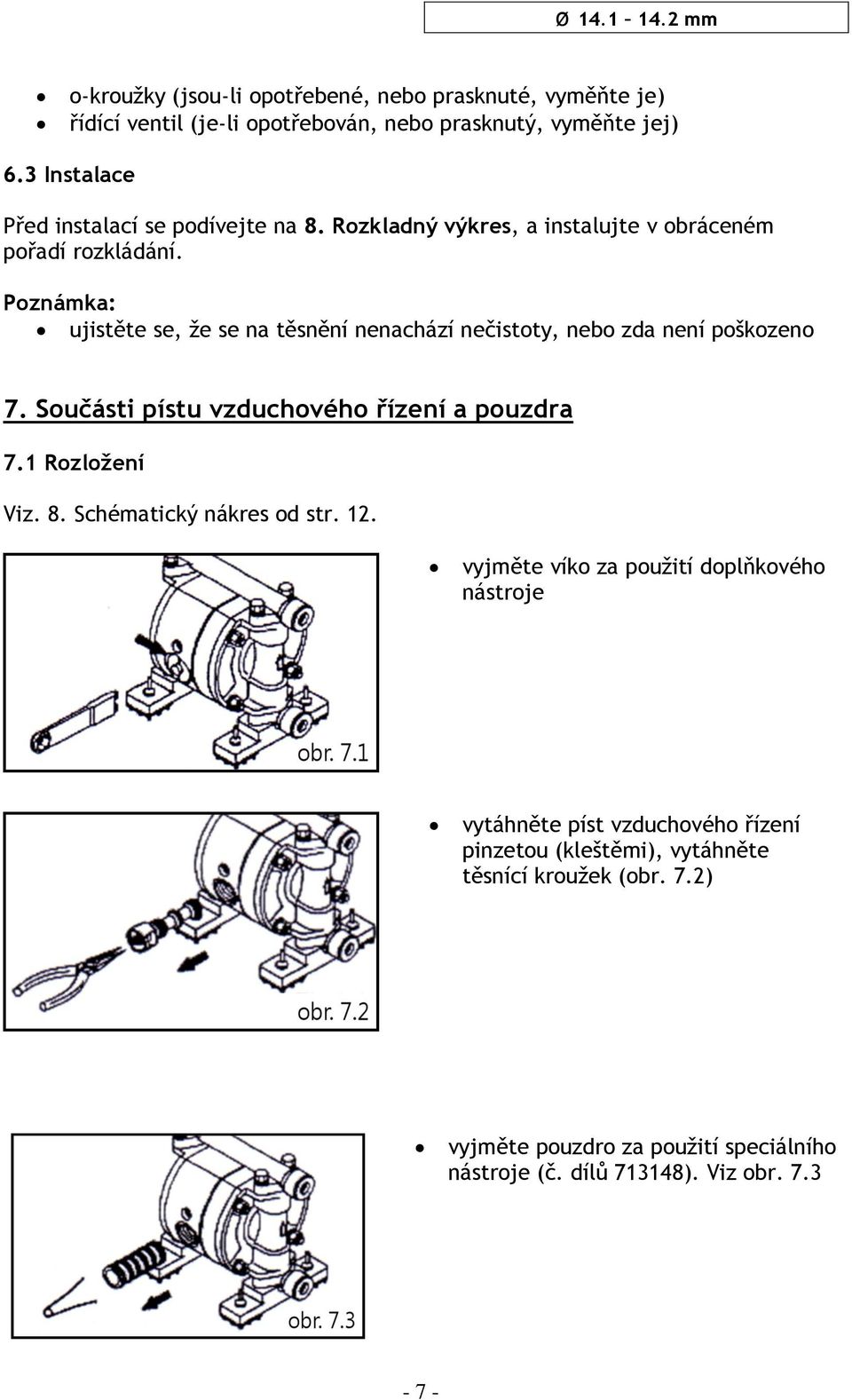

7 ø mm o-kroužky (jsou-li opotřebené, nebo prasknuté, vyměňte je) řídící ventil (je-li opotřebován, nebo prasknutý, vyměňte jej) 6.3 Instalace Před instalací se podívejte na 8. Rozkladný výkres, a instalujte v obráceném pořadí rozkládání. Poznámka: ujistěte se, že se na těsnění nenachází nečistoty, nebo zda není poškozeno 7. Součásti pístu vzduchového řízení a pouzdra 7.1 Rozložení Viz. 8. Schématický nákres od str. 12. vyjměte víko za použití doplňkového nástroje vytáhněte píst vzduchového řízení pinzetou (kleštěmi), vytáhněte těsnící kroužek (obr. 7.2) vyjměte pouzdro za použití speciálního nástroje (č. dílů ). Viz obr
8 7.2 Kontrola píst vzduchového řízení těsnící kroužek (viz. obr. 7.4) o Změřte vnitřní průměr; pokud je mimo použitelný rámec, vyměňte píst vzduchového řízení. Použitelný těsnící kroužek ø mm soustava pouzder (viz. obr. 7.5) o Změřte vnitřní průměr; pokud je mimo použitelný rámec, vyměňte soustavu pouzder Použitelné pouzdro ø mm O-kroužky ( Jsou-li kroužky opotřebované nebo prasknuté, vyměňte je. ) Poznámka: Píst vzduchového řízení a soustava pouzder musí být vyměněna za kompletní sadu. Není možné měnit pouze jednotlivé komponenty. 7.3 Instalace Před instalací se podívejte na 8. Rozkladný výkres. Instalujte v obráceném pořadí rozložení. Poznámka: Ujistěte se, že na povrchu těsnění se nenachází nečistoty, a zda není poškozeno
9 8.1 Rozkladný výkres BA, BS - 9 -
10 8.1 Seznam dílů BA,BS Č. BA BS Popis Kusů Poznámka Šroub Podložka 20 M Pérová podložka 14 M8 M8x1.25x110 M8x1.25x Matice 6 M8x TAB.1 TAB.1 o-kroužek Ventylový stoper 4 7 TAB.2 TAB.2 Koule Sedlo ventilu Vnější komora Trubice vstupu a výstupu Kulový ventil 1 ¼ Štítek Šroub 4 M6x1x Patky 2 15 TAB.3 TAB.3 o-kroužky 4 16 TAB.4 TAB.4 Těleso Šroub Silenblok Podložka 4 M Uzamikací podložka 4 M Matice 4 M6x Klíč 1 M8x1.25x60 M8x1.25x40 Poznámka: Č. 12 (výrobní štítek) není zobrazen ve schématickém nákresu TAB.1 o-kroužky (P-26) Typ BA/BS Materiál B_C NBR B_N NBR B_T PTFE B_S EPDM TAB.2 koule Typ BA/BS Materiál B_C CR B_N NBR B_T PTFE B_S EPDM

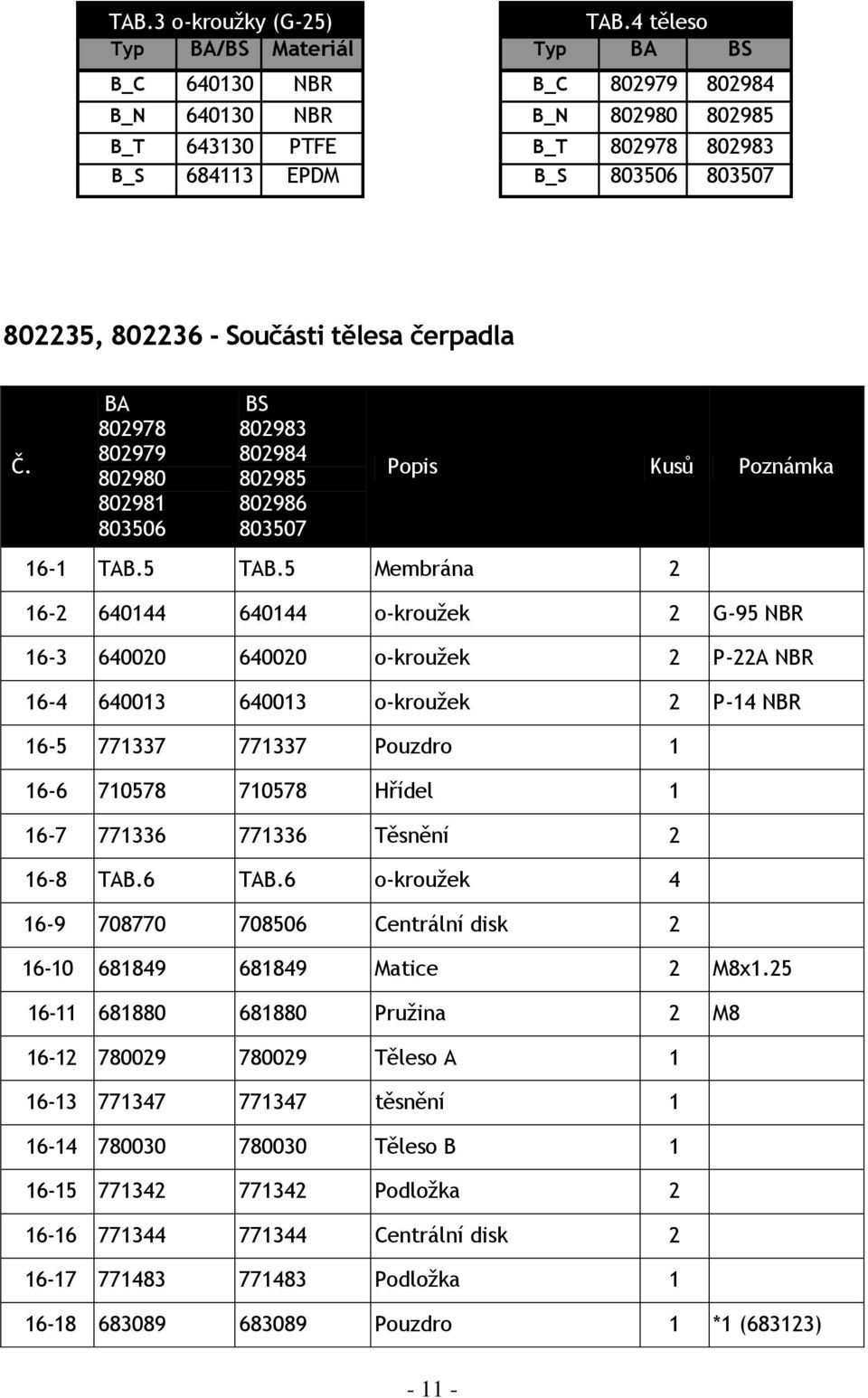

11 TAB.3 o-kroužky (G-25) Typ BA/BS Materiál B_C NBR B_N NBR B_T PTFE B_S EPDM TAB.4 těleso Typ BA BS B_C B_N B_T B_S , Součásti tělesa čerpadla Č. BA BS Popis Kusů Poznámka 16-1 TAB.5 TAB.5 Membrána o-kroužek 2 G-95 NBR o-kroužek 2 P-22A NBR o-kroužek 2 P-14 NBR Pouzdro Hřídel Těsnění TAB.6 TAB.6 o-kroužek Centrální disk Matice 2 M8x Pružina 2 M Těleso A těsnění Těleso B Podložka Centrální disk Podložka Pouzdro 1 *1 (683123)
12 Hřídel Čepička o-kroužek 1 P-24 NBR Resetovací kolík o-kroužek 1 P-5 NBR Síťka Tlumič Kolík řízení Pružina Osa pružiny 2 d=2, l=8 TAB.5 membrány Typ BA/BS Materiál B_C CR B_N NBR B_T PTFE B_S EPDM TAB.6 o-kroužky (P-8) Typ BA/BS Materiál B_C NBR B_N NBR B_T PTFE B_S
