1 Velkoformátový displej Uživatelská příručka MultiSync V3233 MODEL: V3233 Na štítku na zadní straně monitoru vyhledejte název modelu.

2 Rejstřík Registrační údaje... Česky1 Důležité informace... Česky2 VAROVÁNÍ... Česky2 UPOZORNĚNÍ... Česky2 Bezpečnostní pokyny, údržba a doporučení pro provoz... Česky3 Bezpečnostní opatření a údržba... Česky3 Provozní pokyny... Česky3 Ergonomika... Česky3 Čištění displeje... Česky3 Čištění skříně... Česky3 Obsah... Česky4 Instalace... Česky5 Připevnění montážního příslušenství... Česky6 Názvy a funkce jednotlivých součástí... Česky8 Ovládací panel... Česky8 Zadní panel... Česky9 Bezdrátový dálkový ovladač... Česky10 Provozní dosah dálkového ovladače... Česky11 Nastavení... Česky12 Připojení... Česky14 Schéma zapojení... Česky14 Připojení počítače... Česky15 Připojení přehrávače disků DVD nebo počítače s výstupem HDMI... Česky15 Připojení počítače prostřednictvím konektoru DisplayPort... Česky15 Základní funkce... Česky16 Režimy zapnutí a vypnutí... Česky16 Indikátor napájení... Česky17 Řízení spotřeby... Česky17 Volba zdroje obrazového signálu... Česky17 Poměr obrazu... Česky17 Informace na obrazovce (OSD)... Česky18 Režim obrazu... Česky18 Nabídka OSD (OnScreenDisplay)... Česky19 PICTURE (Obraz)... Česky20 ADJUST (Nastavení)... Česky20 AUDIO (Zvuk)... Česky21 SCHEDULE (Plánovač)... Česky21 PIP* (Obraz v obraze)... Česky22 OSD... Česky22 MULTI DISPLAY (Více monitorů)... Česky23 DISPLAY PROTECTION (Ochrana displeje)... Česky24 ADVANCED OPTION (Rozšířené možnosti)... Česky25 Funkce dálkového ovladače... Česky28 Ovládání monitoru LCD pomocí dálkového ovladače RS232C... Česky30 Ovládání monitoru prostřednictvím funkce LAN Control (Ovládání pomocí sítě LAN)... Česky32 Připojení k síti... Česky32 Nastavení sítě pomocí prohlížeče HTTP... Česky32 Vlastnosti... Česky37 Odstraňování problémů... Česky38 Technické údaje... Česky39 Zapojení kolíků... Česky40 Informace výrobce o recyklaci a spotřebě energie... Česky41

3 Registrační údaje Informace o kabelech UPOZORNĚNÍ: S tímto výrobkem používejte dodávané předepsané kabely, jinak může docházet k rušení příjmu rozhlasového a televizního signálu. K portu DVI a 15kolíkovému konektoru mini DSub připojujte pouze stíněné signální kabely s feritovým jádrem. Co se týká konektorů DSub s 9 piny a rozhraní HDMI a DisplayPort, používejte pouze stíněné signální kabely. Jiné kabely a adaptéry mohou při používání rušit rozhlasový a televizní signál. Informace Federální komise komunikací VAROVÁNÍ: Federální komise komunikací nepovoluje žádné úpravy ani změny zařízení KROMĚ úprav a změn určených společností NEC Display Solutions of America, Inc. v této příručce. Nedodržení těchto vládních nařízení může zrušit vaše právo na používání tohoto zařízení. Toto zařízení bylo testováno a shledáno jako splňující limity pro digitální zařízení třídy B, na základě části 15 předpisů FCC. Tyto limity jsou stanoveny tak, aby poskytovaly přiměřenou ochranu před škodlivým rušením při umístění v domácnostech. Toto zařízení generuje, využívá a může vyzařovat vysokofrekvenční záření a pokud není instalováno a používáno v souladu s pokyny výrobce, může způsobovat škodlivé rušení rádiové komunikace. Neexistuje však žádná záruka, že k rušení v na určitém místě nedojde. Pokud toto zařízení způsobuje škodlivé rušení příjmu rozhlasového nebo televizního signálu, což je možné zjistit vypnutím a zapnutím daného zařízení, měl by se uživatel pokusit odstranit toto rušení provedením některého z následujících opatření: Změňte orientaci nebo umístění antény přijímače. Zvětšete vzdálenost mezi zařízením a přijímačem. Zapojte zařízení do elektrické zásuvky v jiném obvodu, než k němuž je připojen přijímač. S žádostmi o pomoc se obracejte na prodejce nebo zkušeného rozhlasového či televizního technika. V případě nutnosti by měl uživatel požádat prodejce nebo zkušeného rozhlasového či televizního technika o další doporučení. Užitečné tipy jsou uvedeny i v následující brožuře připravené Federální komisí komunikací: How to Identify and Resolve RadioTV Interference Problems (Jak identifikovat a řešit problémy s rádiotv interferencí). Tato brožura je k dispozici na úřadu U.S. Government Printing Office, Washington, D.C., 20402, skladové č Česky PROHLÁŠENÍ DODAVATELE O SHODĚ Toto zařízení je v souladu s předpisy FCC část 15. Provoz je závislý na následujících dvou podmínkách. (1) Toto zařízení nesmí způsobit škodlivé rušení a (2) toto zařízení musí absorbovat jakékoli rušení, včetně rušení, které může způsobit nežádoucí provoz. Zodpovědná strana v USA: NEC Display Solutions of America, Inc. Adresa: 3250 Lacey Rd, Ste 500 Downers Grove, IL Tel. č.: (630) Typ produktu: Klasifikace zařízení: Model: Monitor Periferní zařízení třídy B MultiSync V3233 (V3233) Windows je registrovaná ochranná známka společnosti Microsoft Corporation. NEC je registrovaná ochranná známka společnosti NEC Corporation. DisplayPort a logo DisplayPort Compliance jsou ochranné známky společnosti Video Electronics Standards Association platné v USA a dalších zemích. Trademark PJLink je ochranná známka používaná pro práva na používání ochranných známek v Japonsku, Spojených státech amerických a dalších zemích a oblastech. HDMI, HDMI HighDefinition Multimedia Interface a logo HDMI jsou ochranné známky nebo registrované ochranné známky společnosti HDMI Licensing Administrator, Inc., v USA a dalších zemích. CRESTRON a CRESTRON ROOMVIEW jsou ochranné známky nebo registrované ochranné známky společnosti Crestron Electronics, Inc., v USA a dalších zemích. MultiSync je ochranná známka nebo registrovaná ochranná známka společnosti NEC Display Solutions, Ltd. v Japonsku a dalších zemích. Všechny ostatní značky a názvy produktů jsou obchodní známky nebo registrované obchodní známky příslušných vlastníků. Softwarové licence GPL/LGPL Produkt obsahuje software, na který je poskytována licence podle všeobecné veřejné licence GNU (GPL) nebo podle zjednodušené všeobecné veřejné licence GNU (LGPL) či jiné licence. Další informace o softwaru najdete v souboru readme.pdf, který se nachází ve složce about GPL&LGPL na dodaném disku CDROM. Česky1

4 Důležité informace VAROVÁNÍ CHRAŇTE ZAŘÍZENÍ PŘED DEŠTĚM A VLHKEM. ZABRÁNÍTE TAK NEBEZPEČÍ POŽÁRU NEBO ÚRAZU ELEKTRICKÝM PROUDEM. POLARIZOVANOU ZÁSTRČKU ZAŘÍZENÍ NEPOUŽÍVEJTE V ZÁSUVCE PRODLUŽOVACÍ ŠŇŮRY NEBO JINÉ ZÁSUVCE, POKUD KOLÍKY NELZE ZCELA ZASUNOUT. UVNITŘ ZAŘÍZENÍ SE NACHÁZÍ VYSOKONAPĚTOVÉ KOMPONENTY, PROTO SKŘÍŇ NEOTEVÍREJTE. SERVIS PŘENECHEJTE KVALIFIKOVANÝM OSOBÁM. UPOZORNĚNÍ PRO SNÍŽENÍ RIZIKA ÚRAZU ELEKTRICKÝM PROUDEM ZKONTROLUJTE, ZDA JE NAPÁJECÍ ŠŇŮRA ODPOJENA ZE ZÁSUVKY. NAPÁJENÍ ZAŘÍZENÍ ZCELA PŘERUŠÍTE ODPOJENÍM NAPÁJECÍ ŠŇŮRY ZE SÍTOVÉ ZÁSUVKY (NEODSTRAŇUJTE KRYT). UVNITŘ SE NENACHÁZEJÍ DÍLY, DO KTERÝCH UŽIVATEL MUŽE ZASAHOVAT. SERVIS PŘENECHEJTE KVALIFIKOVANÝM OSOBÁM. Tento symbol upozorňuje uživatele na neizolované napětí v zařízení, jež může být dostatečně vysoké, aby způsobilo úraz elektrickým proudem. Jakýkoli kontakt s libovolným dílem uvnitř zařízení je proto nebezpečný. Tento symbol upozorňuje uživatele na důležitou literaturu dodanou společně s tímto zařízením týkající se provozu a údržby zařízení. Chceteli předejít problémům, pečlivě si tyto materiály přečtěte. UPOZORNĚNÍ: S tímto zařízením používejte pouze dodaný napájecí kabel, která je v souladu s níže uvedenou tabulkou. Pokud napájecí kabel nebyl se zařízením dodán, obraťte se na společnost NEC. V opačném případě použijte napájecí kabel se zástrčkou odpovídající elektrické zásuvce v místě, kde budete monitor používat. Kompatibilní napájecí kabel je přizpůsoben střídavému napětí elektrické zásuvky a byl schválen/vyhovuje bezpečnostním normám země, ve které byl kabel zakoupen. Toto zařízení je určeno k použití s napájecí šňůrou, u které je ochranný uzemňovací kolík připojený k uzemnění. Pokud napájecí kabel nebude uzemněný, může dojít k úrazu elektrickým proudem. Ověřte, zda je napájecí kabel řádně uzemněný. Typ zástrčky Severní Amerika Kontinentální Evropa Velká Británie Čína Japonsko Tvar zástrčky Oblast USA/Kanada Země EU Velká Británie Čína Japonsko Napětí 120* * Používáteli k provozu tohoto monitoru napájení střídavým proudem 125 až 240 V, použijte také odpovídající napájecí šňůru, která odpovídá napětí zásuvky střídavého proudu. POZNÁMKA: Tento produkt může být opravován pouze v zemi, kde byl zakoupen. Tento produkt je primárně určen k použití jako informačnětechnické vybavení v kancelářském nebo domácím prostředí. Tento produkt je určen k připojení k počítači a není určen k zobrazení signálu televizního vysílání. Česky2

5 Bezpečnostní pokyny, údržba a doporučení pro provoz Bezpečnostní opatření a údržba CHCETELI DOSÁHNOUT OPTIMÁLNÍ FUNKCE MULTIFUNKČNÍHO MONITORU, ŘIDTE SE PŘI INSTALACI A PROVOZU NÁSLEDUJÍCÍMI POKYNY: MONITOR NEOTVÍREJTE. Uvnitř monitoru nejsou žádné součásti, které by mohl uživatel opravit sám. Při otvírání nebo odstraňování krytů se vystavujete nebezpečí úrazu elektrickým proudem a jiným rizikům. Veškeré zásahy tohoto druhu přenechejte odborníkům. Dbejte, aby se do monitoru nedostaly tekutiny, a nepoužívejte jej v blízkosti vodního zdroje. Do mezer skříně nevsunujte žádné předměty. Mohly by přijít do kontaktu s místy s vysokým napětím, což může způsobit úraz elektrickým proudem, požár nebo selhání zařízení. Na napájecí šňůru nepokládejte žádné těžké předměty. Poškození šňůry může způsobit úraz elektrickým proudem nebo požár. Neumísťujte výrobek na šikmé ani nestabilní vozíky, stojany nebo stoly; monitor se může pádem vážně poškodit. Nepřipevňujte produkt dlouhodobě obrazovkou vzhůru nohama. Obrazovka by se mohla trvale poškodit. Napájecí šňůra musí být schválena a musí vyhovovat bezpečnostním předpisům platným v příslušné zemi. (V Evropě by měl být používán typ H05VVF 3G 1 mm 2.) Ve Velké Británii se smí k tomuto monitoru používat jen šňůra odpovídající normám BS se zalitou zástrčkou a s černou pojistkou (5 A). Neumísťujte na monitor žádné předměty a nepoužívejte monitor mimo uzavřené místnosti. Neohýbejte, nezkrucujte ani jinak nepoškozujte napájecí šňůru. Pokud se sklo rozbije, buďte opatrní. Nezakrývejte větrací otvory na monitoru. Nepoužívejte monitor na příliš teplém, vlhkém, prašném nebo mastném místě. Jestliže dojde k poškození monitoru nebo jeho skla, buďte opatrní a nedotýkejte se tekutých krystalů. Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval. Nezakrývejte větrací otvory a neumísťujte monitor do blízkosti topidel a jiných tepelných zdrojů. Nepokládejte na monitor žádné předměty. K odpojení napájení systému slouží zejména konektor napájecí šňůry. Monitor je třeba umístit v blízkosti elektrické zásuvky, která je snadno přístupná. Při dopravě a manipulaci zacházejte se zařízením opatrně. Obal uschovejte pro případnou přepravu. Pokud používáte ventilátor nepřetržitě, doporučujeme otvory čistit alespoň jedenkrát do měsíce. Pro zajištění spolehlivého provozu očistěte alespoň jednou ročně otvory v zadní části skříně monitoru od prachu a špíny. Při použití kabelu sítě LAN nepřipojujte periferní zařízení pomocí kabelů s vysokým napětím. Nepoužívejte monitor v prostředí s prudkými změnami teploty a vlhkosti a zabraňte umístění bezprostředně před výstupem chladného vzduchu z klimatizace, jinak hrozí zkrácení životnosti monitoru a vznik kondenzace. Pokud dojde ke kondenzaci, monitor nezapojujte, dokud kondenzace nezmizí. Připojení k televizi* Systém distribuce kabelů musí být uzemněn v souladu se standardy ANSI/NFPA 70, s normou Národního elektrotechnického kódu (NEC), zejména se sekcí Uzemnění vnějšího vodivého stínění koaxiálního kabelu. Stínění koaxiálního kabelu by mělo být uvnitř budovy uzemněno. Česky3 V níže popsaných případech je nutno monitor okamžitě odpojit od napájení a přivolat odborného technika: Pokud došlo k poškození napájecí šňůry. Pokud do monitoru vnikla kapalina nebo monitor upadnul na zem. Pokud byl monitor vystaven dešti nebo vodě. Pokud monitor upadnul nebo byla poškozena jeho skříň. Jestliže si všimnete nějakého poškození struktury jako např. popraskání nebo nepřirozeného viklání. Pokud monitor řádně nefunguje, přestože jste dodrželi všechny provozní pokyny. Provozní pokyny Pro dosažení optimálního výkonu nechejte monitor 20 minut zahřát. Při práci zaměřujte zrak pravidelně na nějaký předmět vzdálený nejméně 1,5 m, sníží se tak namáhání vašeho zraku. Často mrkejte. Pro minimalizaci odlesků a odrazů displej umístěte pod úhlem asi 90 od okna a jiného světelného zdroje. Povrch monitoru LCD čistěte jemnou látkou, která nepouští vlákna a nemůže monitor odřít. Nepoužívejte čisticí roztoky nebo čisticí přípravky na sklo! Jas, kontrast a ostrost nastavte tak, aby byla zajištěna optimální čitelnost. Nezobrazujte nehybné vzory na dlouhou dobu, abyste zabránili dosvitu obrazu (magnetické zpoždění obrazu). Choďte pravidelně na prohlídky k očnímu lékaři. Ergonomika Pro maximální pohodlí doporučujeme: Při použití standardního signálu využívejte výrobcem nastavenou velikost a polohu. Použijte předvolbu nastavení barev. Používejte neprokládaný signál. Nepoužívejte primárně modrou barvu na tmavém pozadí; je špatně vidět a způsobuje únavu očí v důsledku nedostatečného kontrastu. Vhodné k použití pro zábavu v prostředích s řízeným osvětlením, pomocí kterého zabráníte vzniku rušivých odlesků od obrazovky. Čištění displeje Jeli displej zaprášený, opatrně jej otřete měkkou látkou. K čištění displeje nepoužívejte tvrdé materiály. Na displej netlačte. Nepoužívejte čisticí prostředek OA, může způsobit zhoršení povrchu displeje, a tím snížení kvality obrazu. Čištění skříně Odpojte napájecí kabel. Opatrně otřete skříň měkkou látkou. Můžete použít látku navlhčenou v neutrálním čistícím prostředku s vodou. Potom však skříň do sucha otřete. POZNÁMKA: NEPOUŽÍVEJTE benzen, ředidla, zásadité čistící prostředky, alkohol, prostředky na čištění skla, vosky, lešticí prostředky, mýdlový prášek ani insekticidy. Nesmí dojít k dlouhodobějšímu kontaktu gumy nebo vinylu se skříní. Tyto druhy tekutin a materiálů mohou porušit nátěr. * Zakoupený produkt nemusí obsahovat tuto funkci. Česky

6 Obsah Balení monitoru MultiSync* obsahuje následující položky: Monitor LCD Síťová šňůra* 1 Kabel pro obrazový signál Bezdrátový dálkový ovladač a baterie typu AA* 2 Instalační příručka Disk CDROM 1 svorka 1 šroub s podložkou (M4 x 10) 4 adaptéry držáku na stěnu 4 šrouby adaptéru držáku na stěnu Kabel pro obrazový signál (kabel DVID/DVID) Napájecí šňůra* 1 4 šrouby adaptéru držáku na stěnu Instalační příručka 1 šroub s podložkou (M4 x 10) Disk CDROM 4 adaptéry držáku na stěnu Instalační příručka Bezdrátový dálkový ovladač a baterie typu AA 1 svorka * Původní karton a balicí materiál si uschovejte pro případnou přepravu monitoru. * 1 Typ a množství dodávaných napájecích kabelů závisejí na zemi určení monitoru LCD. Pokud jste v balení obdrželi více napájecích kabelů, použijte napájecí kabel se zástrčkou, která odpovídá zásuvce, u níž se monitor nachází. Kompatibilní napájecí kabel podporuje stejné napětí jako elektrická zásuvka, byl schválen k používání v zemi zakoupení a vyhovuje tamním bezpečnostním normám. * 2 V některých zemích, kam je monitor LCD dodáván, nejsou baterie AA součástí balení. Česky4

7 Instalace Toto zařízení nelze používat ani instalovat bez podstavce na stůl a dalšího podpůrného montážního příslušenství. Instalaci by měl provádět školený technik pověřený společností NEC. Při nedodržení standardního postupu instalace společnosti NEC může dojít k poškození zařízení nebo poranění uživatele nebo pracovníka provádějícího instalaci. Záruka na výrobek se nevztahuje na škody způsobené nesprávnou instalací. Při nedodržení těchto doporučení může dojít ke zrušení záruky. Montáž Montáž monitoru NEPROVÁDĚJTE samostatně. O provedení montáže požádejte prodejce. Instalaci by měl provádět školený, kvalifikovaný technik. Prohlédněte si místo, kam chcete zařízení umístit. Montáž na stěnu nebo na strop je provedena na odpovědnost zákazníka. Ne všechny zdi nebo stropy jsou schopné unést hmotnost zařízení. Záruka na výrobek se nevztahuje na škody způsobené nesprávnou instalací, modifikací nebo živelnou pohromou. Při nedodržení těchto doporučení může dojít ke zrušení záruky. NEZAKRÝVEJTE ventilační otvory montážním nebo jiným příslušenstvím. Určeno kvalifikovaným pracovníkům společnosti NEC: Aby se zajistila bezpečnost instalace, použijte při montáži dvě a více konzol. Připevněte zařízení alespoň ke dvěma bodům v místě instalace. Při montáži na stěnu nebo na strop přihlédněte k následujícím doporučením Při používání montážního příslušenství, které není schváleno společností NEC, musí být způsob montáže tohoto příslušenství kompatibilní s normou VESA (FDMlv1). Společnost NEC doporučuje používat šrouby velikosti M6 (10 12 mm + tloušťka konzoly a podložky na délku). Pokud budete používat šroubky delší než mm, zkontrolujte hloubku otvoru. (Doporučená utahovací síla: N cm). otvoru menší než 8,5 mm Přístroj v konzole by měl být menší než 8,5 mm. Společnost NEC doporučuje montážní vybavení, které odpovídá severoamerickému standardu UL1678. Před montáží si prohlédněte místo pro instalaci a ujistěte se, že unese hmotnost zařízení a nebude v tomto ohledu hrozit jeho poškození. Podrobnější informace naleznete v pokynech k instalaci montážního příslušenství. Konzola musí těsně přiléhat k monitoru. Žádná mezera Bez závitu 4 mm Montážní konzola Podložky Šroub 1012 mm Tloušťka konzoly a podložek Při použití v konfiguraci více obrazovek vedle sebe (videostěna) na delší dobu může kvůli teplotním změnám dojít k mírnému roztažení displejů. Proto doporučujeme, aby byla mezi sousedními displeji alespoň jednomilimetrová mezera. Orientace Pokud chcete monitor používat v orientaci na výšku, musí být otočen doprava tak, aby se jeho levá strana nacházela nahoře a pravá strana dole. Umožní se tím řádné větrání a prodlouží životnost monitoru. Nedostatečné odvětrávání může zkrátit životnost monitoru. Kontrolka LED Umístění Stěna a strop musí být schopné unést monitor a montážní příslušenství. Monitor NEINSTALUJTE na místě, kde může přijít do kontaktu s dveřmi nebo bránou. Monitor NEINSTALUJTE na místě, kde bude vystaven silným otřesům a prachu. Monitor NEINSTALUJTE v blízkosti hlavního přívodu elektrického proudu v budově. Monitor neinstalujte na místě, kde jej lze snadno uchopit nebo se lze na něj nebo montážní příslušenství pověsit. Při montáži v rohovém místě, jako je zeď, nechejte alespoň 100 mm volného místa mezi monitorem a zdí, aby bylo umožněno řádné odvětrávání. Zajistěte kolem monitoru odpovídající odvětrávání, aby se nepřehříval a vzduch byl odváděn od zařízení a montážního příslušenství. Montáž na strop Ujistěte se, že je strop dostatečně pevný, aby dlouhodobě unesl hmotnost zařízení a montážního příslušenství a aby upevnění odolalo v případě zemětřesení, nenadálých otřesů a dalšího působení vnějších sil. Ujistěte se, že je zařízení připevněno k pevnému objektu umístěnému u stropu, například k nosníku. Zajistěte monitor pomocí šroubů, pružných podložek, podložek a matic. NEPŘIPEVŇUJTE monitor na místa, kde se nenachází vnitřní podpůrná konstrukce. Při montáži NEPOUŽÍVEJTE dřevěné šrouby nebo kotevní šrouby. Zařízení NEPŘIPEVŇUJTE k závěsným držákům. Údržba Pravidelně kontrolujte uvolněné šrouby, mezery, deformace nebo jiné potíže, které se mohou u montážního příslušenství vyskytnout. Pokud zjistíte závadu, kontaktujte kvalifikovaného pracovníka nebo servis. Pravidelně kontrolujte montážní umístění, zda nejeví známky poškození nebo oslabení, které se mohou postupem času vyskytnout. Česky Česky5

8 Připevnění montážního příslušenství Monitor je určen k použití s montážní sadou vyhovující normě VESA. 1. Připevnění montážního příslušenství Během připevňování příslušenství dávejte pozor, ať monitor nepřevrátíte. 4. Zasuňte desku pro volitelné doplňky do monitoru a upevněte ji odstraněnými šrouby (obrázek 2). POZNÁMKA: Desku pro volitelné doplňky získáte u dodavatele. Dokud desku pro doplňky nezajistíte šrouby, nepůsobte na ni silou. Ujistěte se, že je deska zasunuta do zdířky ve správném směru. 200 mm 200 mm UPOZORNĚNÍ: Desku pro volitelné doplňky upevněte odstraněnými šrouby. Vypadnutí desky pro volitelné doplňky může být pro vás nebezpečné. Montážní vybavení standardu VESA Montážní příslušenství lze k monitoru připevnit ve chvíli, kdy je položen obrazovkou dolů. Aby nedošlo k poškození obrazovky monitoru, položte na stůl pod monitor ochranný obal. Ochranný obal byl omotán kolem monitoru v původním balení. Ujistěte se, že se na stole nenachází nic, co by mohlo monitor poškodit. Při používání montážního příslušenství, které není schváleno společností NEC, musí být způsob montáže tohoto příslušenství kompatibilní s normou VESA. POZNÁMKA: Před instalací položte monitor na rovný povrch, kde budete mít dostatek místa pro manipulaci s ním. Obrázek 2 3. Použití adaptéru držáku na stěnu Pokud montážní příslušenství zasahuje do větracího otvoru, použijte dodané adaptéry držáku na stěnu a šrouby. Pokud jsou šroubky adaptéru příliš dlouhé, použijte podložku, čímž hloubku zmenšíte. Podložky nejsou součástí balení. Adaptér držáku na stěnu Montážní konzola Jednotka 2. Použití desky pro volitelné doplňky 1. Vypněte hlavní vypínač. Podložka šroubku 2. Položte monitor obrazovkou dolů na ochranný obal. POZNÁMKA: Monitor položte na rovný dostatečně velký povrch mm 3. Odšroubováním šroubů sejměte připevněný kryt zásuvky (obrázek 1). Obrázek 1 Šroubek k adaptéru držáku na stěnu Vyobrazená řešení pro upevnění nemusí být v některých zemích dostupná. Česky6

9 4. Montáž a demontáž volitelného podstavce na stůl UPOZORNĚNÍ: Montáž a demontáž podstavce musí provádět alespoň dvě osoby. Při instalaci postupujte podle pokynů dodaných ke stojanu a k montážnímu příslušenství. Používejte pouze zařízení doporučovaná výrobcem. POZNÁMKA: Používejte VÝHRADNĚ šroubky, které byly dodány s volitelným podstavcem na stůl. 6. Prevence pádu Pokud budete monitor používat s volitelným podstavcem na stůl, připevněte jej ke zdi pomocí provazu nebo řetězu, který unese hmotnost monitoru, aby nedošlo k jeho pádu. Provaz nebo řetěz připevněte k monitoru pomocí dodávaných svorek a šroubků. 196 mm Otvory pro šroubky Česky Při montáži podstavce monitoru LCD zacházejte s jednotkou opatrně, abyste si nepřiskřípli prsty. Volitelný podstavec na stůl Svorka* Provaz nebo řetěz Šroubek (M4)* Stůl Ochranný obal POZNÁMKA: Nainstalujte podstavec ve směru šipky, která je vyznačena na povrchu podstavce. Pro model V3233 použijte podstavec ST Požadavky na ventilaci Při montáži v uzavřeném nebo omezeném prostoru ponechejte odpovídající prostor mezi monitorem a okolím pro rozptyl vytvářeného tepla, jak je zobrazeno níže. *: součást volitelného podstavce. Dříve než monitor LCD připevníte ke stěně, ujistěte se, že zeď hmotnost monitoru unese. Pokud budete chtít monitor přesunout, nezapomeňte odpojit provaz nebo řetěz od zdi. 7. Použití bočního konektoru Mezi konektorem a bočním okrajem monitoru je velmi malý prostor. Při zapojování kabelů v oblasti monitoru použijte vhodný kabel a veďte jej s ohledem na tento úzký prostor. 48,7 mm Kolem monitoru zajistěte odpovídající odvětrávání, aby se nepřehříval a vzduch byl odváděn od zařízení a montážního příslušenství, zejména při použití monitorů s více obrazovkami. POZNÁMKA: Kvalita zvuku interních reproduktorů se bude lišit v závislosti na akustice místnosti. Česky7

10 Názvy a funkce jednotlivých součástí Ovládací panel A Hlavní vypínač Slouží k zapnutí a vypnutí zařízení. Viz také strana 16. B Tlačítko MUTE Slouží k zapnutí a vypnutí zvuku. C Tlačítko INPUT Funguje jako funkce SET (Nastavit) v nabídce na obrazovce. (Slouží k přepínání mezi režimy [DVI], [DPORT], [VGA], [HDMI], [DVD/HD], [SCART], [VIDEO] a [SVIDEO]). Tyto režimy jsou dostupné pouze jako vstupní a jsou zobrazeny s přednastaveným názvem z výroby. D Tlačítko MINUS Slouží ke snížení hodnot v nabídkách na obrazovce. Pokud není nabídka na obrazovce aktivní, snižuje hlasitost. E Tlačítko PLUS Slouží ke zvýšení hodnot v nabídkách na obrazovce. Pokud není nabídka na obrazovce aktivní, zvyšuje hlasitost. F Tlačítko DOWN Aktivuje nabídku na obrazovce, pokud byla vypnutá. Slouží jako tlačítko, které přesune zvýrazněnou položku dolů nebo provede výběr v nabídce na obrazovce. I Senzor dálkového ovládání a indikátor napájení Přijímá signál z dálkového ovladače (pokud jej používáte). Viz také strana 11. Svítí zeleně, když je monitor LCD v aktivním režimu*. Svítí červeně, když je monitor LCD v režimu POWER OFF (Vypnuto). Svítí žlutě, když je monitor v úsporném režimu. Střídavě bliká zeleně a žlutě, když je monitor v pohotovostním režimu a je povolena funkce SCHEDULE SETTINGS (Plánovač nastavení). V případě selhání komponenty monitoru bude blikat červeně. * Jeli v nabídce POWER INDICATOR (Indikátor napájení) vybrána možnost OFF (Vypnuto) (viz strana 24), kontrolka LED se nerozsvítí, i když bude monitor LCD v aktivním režimu. J AMBIENT LIGHT SENSOR (Čidlo světelných podmínek) Zjistí okolní světelné podmínky a následně automaticky upraví nastavení podsvícení tak, aby byl obraz optimální za každých podmínek. Toto čidlo nezakrývejte. Viz strana 18. Režim uzamčení ovládacích tlačítek Tento ovládací prvek zcela uzamkne přístup ke všem funkcím ovládacích tlačítek. Pokud chcete funkci uzamčení aktivovat, stiskněte současně tlačítka a a podržte je alespoň tři sekundy. Chceteli uživatelský režim obnovit, stiskněte současně tlačítka a a podržte je alespoň tři sekundy. G Tlačítko UP Aktivuje nabídku na obrazovce, pokud byla vypnutá. Slouží jako tlačítko, které přesune zvýrazněnou položku nahoru nebo provede výběr v nabídce na obrazovce. H Tlačítko EXIT Aktivuje nabídku na obrazovce, pokud byla vypnutá. Slouží k návratu na předchozí nabídku. Česky8

11 Zadní panel Z volitelné ovládací jednotky Česky A Konektor vstupu napájení AC IN Slouží k připojení dodané napájecí šňůry. B Hlavní vypínač Vypínač hlavního napájení. C Port sítě LAN (RJ45) Připojení k síti LAN. Viz strana 32. D RS232C (9kolíkový konektor DSub) VSTUPNÍ konektor: Chceteli řídit funkce rozhraní RS232C, připojte vstup RS232C z externího zařízení, jakým je například počítač. VÝSTUPNÍ konektor: Slouží k připojení výstupu rozhraní RS232C. Umožňuje propojit více monitorů MultiSync pomocí sériového propojení rozhraním RS232C. E REMOTE IN (Vstup dálkového ovladače) Použijte volitelný kabelový dálkový ovladač tím, že jej připojíte k monitoru. POZNÁMKA: Používáteli konektor Remote IN, možnost IR CONTROL (Dálkové ovládání IR) v nabídce OSD musí být nastavena na položku NORMAL (Normální). POZNÁMKA: Tento konektor je určen jen pro některá zařízení. F ZVUKOVÝ VÝSTUP AUDIO OUT Slouží k výstupu zvukového signálu ze zvukových konektorů AUDIO IN 1, DPORT a HDMI do externího zařízení (stereofonní přijímač, zesilovač apod.). POZNÁMKA: Tento konektor neslouží k připojení sluchátek. G Konektor AUDIO IN 1 Slouží ke vstupu zvukového signálu z jiných externích zařízení, např. počítače, videopřehrávače nebo přehrávače DVD. H Vstupní konektor VGA (15kolíkový konektor mini DSub) Slouží ke vstupu analogového signálu RGB z počítače nebo jiného zařízení s konektorem RGB. Tento vstup lze použít se zdroji RGB, COMPONENT, SCART, VIDEO a SVIDEO. Vyberte typ signálu v možnosti TERMINAL SETTING (Nastavení terminálu). Viz strana 25. POZNÁMKA: Používáteli tento konektor pro vstupy COMPONENT, SCART, VIDEO či SVIDEO, použijte k němu vhodný signální kabel. Máteli jakékoli otázky, obraťte se na svého prodejce. I Zásuvka na desce pro volitelné doplňky K dispozici je příslušenství kompatibilní se zásuvkou typu 2. Podrobnosti vám sdělí prodejce. POZNÁMKA: Desku pro volitelné doplňky získáte u dodavatele. J Konektor DISPLAYPORT Slouží ke vstupu signálů DisplayPort. K Konektor HDMI Slouží ke vstupu digitálního signálu HDMI. L Konektor DVI (DVID) VSTUPNÍ konektor: Vstup digitálního signálu RGB z počítače nebo zařízení HDTV s digitálním výstupem RGB. * Tento konektor nepodporuje analogový vstup. VÝSTUPNÍ konektor: Slouží pro výstup signálu DVI z konektoru DVI IN (Vstup DVI) nebo HDMI se vstupem signálu DVI. (Jen signál DVI, nevede signál HDMI.) M Bezpečnostní slot Zámek zabezpečení a ochrany před krádeží kompatibilní s bezpečnostními kabely a zařízeními Kensington. Informace o produktech Kensington najdete na webové stránce společnosti. N Interní reproduktor O Štítek se jmenovitými hodnotami Česky9

12 Bezdrátový dálkový ovladač D Tlačítko ASPECT (Poměr) Slouží k nastavení poměru obrazu, [FULL] (Úplný), [WIDE] (Široký), [DYNAMIC] (Dynamický), [1:1], [ZOOM] (Měřítko) a [NORMAL] (Normální). Viz strana 17. E Tlačítko SOUND Umělý prostorový zvuk pro interní/externí reproduktory. Když je funkce prostorového zvuku v poloze ON (Zapnuto), je zvukový výstup vypnutý. F KLÁVESNICE Stisknutím tlačítek nastavíte nebo změníte heslo, kanál nebo nastavení funkce REMOTE ID (Identifikace ovladače). G Tlačítko ENT* 2 H Tlačítko DISPLAY Slouží k zapnutí a vypnutí nabídky na obrazovce. Viz strana 18. I Tlačítko MENU Slouží k zapnutí a vypnutí režimu nabídek. J Tlačítko AUTO SETUP Slouží k otevření nabídky automatického nastavení. Viz strana 20. K Tlačítko EXIT Slouží k návratu na předchozí nabídku nabídky OSD. A Tlačítko POWER Slouží k zapnutí zařízení nebo přepnutí do pohotovostního režimu. B Tlačítko INPUT Slouží k výběru vstupního signálu. DVI: DVI DISPLAYPORT: DPORT VGA: VGA HDMI: HDMI DVD/HD: DVD/HD, SCART VIDEO: VIDEO SVIDEO: SVIDEO OPTION (Volba): Závisí na připojení C Tlačítko PICTURE MODE Slouží k výběru režimu obrazu: [HIGHBRIGHT] (vysoký jas), [STANDARD], [srgb] nebo [CINEMA] (kino), [AMBIENT1] a [AMBIENT2]. Viz strana 18. HIGHBRIGHT (vysoký jas): pro pohyblivý obraz, například filmy na discích DVD. STANDARD: pro obrázky. srgb: pro text. CINEMA (kino): pro filmy. AMBIENT1 a AMBIENT2: aktivují funkci automatického ztmavení. Viz strana 18. L Tlačítko UP/DOWN (Nahoru nebo dolů) Slouží jako tlačítko, které přesune zvýrazněnou položku nahoru nebo dolů nebo provede výběr v nabídce na obrazovce. Malá obrazovka obrazu v obraze se přesune nahoru nebo dolů. M Tlačítko MINUS/PLUS (/+) Slouží ke snížení nebo zvýšení hodnoty nastavení v nabídce OSD. Malá obrazovka obrazu v obraze se přesune doleva nebo doprava. N Tlačítko SET Slouží k provedení výběru. O Tlačítko VOLUME UP/DOWN (Zvýšit nebo snížit hlasitost) Slouží ke zvýšení nebo snížení hlasitosti. P Tlačítko CH UP/DOWN (Kanál nahoru/dolů)* 2 Q Tlačítko GUIDE* 2 R Tlačítko MUTE Slouží k zapnutí a vypnutí zvuku. S Tlačítko STILL Tlačítko ON/OFF: Slouží k aktivaci a deaktivaci režimu statického obrazu. Tlačítko STILL CAPTURE: Slouží k sejmutí statického obrazu. Česky10

13 T Tlačítko PIP (obraz v obraze) Tlačítko ON/OFF: Přepíná mezi režimy zobrazení PIP (Režim obrazu v obraze), POP (Režim obraz na obraze), PICTURE BY PICTUREASPECT (Zobrazení vedle sebe poměr stran) a PICTURE BY PICTUREFULL (Zobrazení vedle sebe plný obraz). Viz strana 22. Tlačítko INPUT: Slouží k výběru vstupního signálu režimu obraz v obraze. Tlačítko CHANGE: Slouží k záměně hlavního a vnořeného obrázku. Provozní dosah dálkového ovladače Nasměrujte horní konec dálkového ovladače na senzor dálkového ovládání na monitoru a stiskněte tlačítko. Dálkový ovladač používejte ve vzdálenosti do 7 metrů od senzoru dálkového snímače nebo ve vodorovném či svislém úhlu o velikosti do 30 a vzdálenosti kolem 3,5 m. Česky Hlavní obraz Vedlejší obraz DVI DPORT VGA HDMI DVD/HD SCART VIDEO SVIDEO OPTION DVI Ne Ano Ano Ne Ano Ano Ano Ano Ne DPORT Ano Ne Ano Ano Ano Ano Ano Ano Ano VGA Ano Ano Ne Ano Ne Ne Ne Ne Ano HDMI Ne Ano Ano Ne Ano Ano Ano Ano Ne DVD/HD Ano Ano Ne Ano Ne Ne Ne Ne Ano SCART Ano Ano Ne Ano Ne Ne Ne Ne Ano VIDEO Ano Ano Ne Ano Ne Ne Ne Ne Ano SVIDEO Ano Ano Ne Ano Ne Ne Ne Ne Ano OPTION Ne Ano Ano Ne Ano Ano Ano Ano Ne Tlačítko REMOTE ID Aktivuje funkci REMOTE ID (identifikace ovladače). Tlačítko MTS* 2 Tlačítko AUDIO INPUT Slouží k výběru vstupních zdrojů zvuku [IN1], [DPORT], [HDMI] a [OPTION]* 1. Tlačítko Slouží k aktivaci uzavřeného titulkování. Poznámka: Pouze pro vstupy VIDEO a SVIDEO. *1: Zakoupený produkt nemusí obsahovat tuto funkci. *2: Funkce tohoto tlačítka závisí na tom, kterou desku pro volitelné doplňky používáte. Další informace naleznete v příručce k desce pro volitelné doplňky Upozornění: Důležité: Systém dálkového ovládání nemusí pracovat, pokud je senzor dálkového ovládání vystaven přímému slunečnímu záření, silnému zdroji světla nebo pokud je v cestě překážka. Zacházení s dálkovým ovladačem Nevystavujte ovladač silným otřesům. Zabraňte kontaktu ovladače s vodou nebo jinou tekutinou. Pokud je dálkový ovladač vlhký nebo mokrý, ihned jej osušte. Nevystavujte ovladač horku a páře. Dálkový ovladač otevírejte jen při vkládání baterií. Česky11

14 Nastavení 1. Určete, kam monitor umístíte UPOZORNĚNÍ: Instalaci monitoru LCD musí provést kvalifikovaný pracovník. Další informace vám sdělí prodejce. UPOZORNĚNÍ: MONITOR LCD MUSÍ MONTOVAT NEBO PŘEMÍSŤOVAT DVĚ NEBO VÍCE OSOB. Pokud tento pokyn nedodržíte, může dojít k upuštění monitoru a následnému zranění. UPOZORNĚNÍ: Monitor neinstalujte ani s ním nemanipulujte vzhůru nohama. UPOZORNĚNÍ: Tento monitor je vybavený snímačem teploty a chladicími ventilátory, včetně ventilátoru pro desku volitelného příslušenství. Pokud se monitor příliš zahřeje, chladicí ventilátory se automaticky zapnou. Ventilátor desky volitelného příslušenství je aktivní, i když je teplota nižší než normální provozní teplota pro chlazení desky volitelného příslušenství. Když se displej během provozu ventilátoru přehřeje, objeví se varování Caution (Upozornění). Jakmile se varování objeví, přerušte používání přístroje a nechejte jej vychladnout. Používání ventilátoru sníží pravděpodobnost předčasného selhání obvodů a může napomoci zmírnění zhoršené kvality obrazu a výskytu dosvitu obrazu. Pokud je displej používán v omezeném prostoru nebo je panel LCD pokryt ochrannou vrstvou, ověřte vnitřní teplotu monitoru pomocí položky HEAT STATUS v nabídce na obrazovce (Teplota, viz strana 24). Pokud je teplota vyšší než běžná provozní teplota, nastavte u položky FAN CONTROL (Řízení ventilátoru, viz strana 24) v nabídce na obrazovce hodnotu ON (zapnuto). DŮLEŽITÉ: Položte ochranný obal, kterým byl monitor v krabici zabalen, pod monitor, aby nedošlo k odření panelu. 2. Vložte baterie do dálkového ovladače Dálkový ovladač je napájen dvěma bateriemi typu AA o napětí 1,5 V. Vložení a výměna baterií: Společnost NEC doporučuje při používání baterií následující postup: Vložte baterie typu AA tak, aby značky (+) a () na bateriích byly u příslušných značek (+) (a () uvnitř ovladače. Nepoužívejte současně baterie různých značek. Nepoužívejte současně staré a nové baterie. Může se tím zkrátit životnost baterií a může dojít k jejich vytečení. Vybité baterie okamžitě vyjměte, aby nedošlo k vytečení baterií do prostoru ovladače. Nedotýkejte se vyteklé kapaliny baterie, protože může způsobit poranění pokožky. POZNÁMKA: Pokud nebudete dálkový ovladač delší dobu používat, baterie z něj vyjměte. 3. Připojte externí zařízení (viz strana 14 a strana 15) Před připojením externích zařízení vypněte hlavní vypínač. Ochráníte tím externí zařízení. Další informace naleznete v uživatelské příručce k danému zařízení. POZNÁMKA: Nepřipojujte/neodpojujte kabely při zapínání monitoru nebo jiných externích zařízení, neboť by mohlo dojít ke ztrátě obrazu monitoru. 4. Připojte dodanou napájecí šňůru Zařízení je třeba nainstalovat do blízkosti elektrické zásuvky, k níž máte snadný přístup. Zastrčte řádně zástrčku do zásuvky. Nedostatečně pevné spojení může způsobovat zhoršení kvality obrazu. Upevněte napájecí šňůru k monitoru LCD pomocí svorky a šroubku. POZNÁMKA: V části Důležité informace této uživatelské příručky najdete pokyny k výběru správné napájecí šňůry. Šroubek Svorka A. Stiskněte kryt a odsuňte jej. B. Vložte baterie podle značek (+) a () uvnitř ovladače. C. Nasaďte kryt zpět. UPOZORNĚNÍ: Při použití nevhodných baterií může dojít k jejich vytečení nebo explozi. Česky12

15 5. Informace o kabelech UPOZORNĚNÍ: S tímto výrobkem používejte dodávané předepsané kabely, jinak může docházet k rušení příjmu rozhlasového a televizního signálu. K portu DVI a 15kolíkovému konektoru mini DSub připojujte pouze stíněné signální kabely s feritovým jádrem. Co se týká konektorů DSub s 9 piny a rozhraní HDMI a DisplayPort, používejte pouze stíněné signální kabely. Jiné kabely a adaptéry mohou při používání rušit rozhlasový a televizní signál. Česky 6. Zapněte všechna připojená externí zařízení Při připojení k počítači zapněte nejprve počítač. 7. Použijte připojené externí zařízení Zobrazte signál z požadovaného vstupního zdroje. 8. Nastavte zvuk V případě potřeby proveďte nastavení hlasitosti. 9. Upravte nastavení obrazovky (viz strana 20 a strana 21) V případě potřeby proveďte nastavení polohy obrazu. 10. Upravte nastavení obrazu (viz strana 20) V případě potřeby proveďte nastavení obrazu, např. podsvícení nebo kontrastu. 11. Doporučená nastavení Aby se snížilo riziko výskytu Dosvitu Obrazu, upravte následující položky podle používané aplikace: SCREEN SAVER (Spořič obrazovky), SIDE BORDER COLOR (Barva bočního okraje, strana 25), DATE & TIME (Datum a čas), SCHEDULE (Plánovač, strana 21). Současně se doporučuje, aby bylo nastavení FAN CONTROL (Řízení ventilátoru, strana 24) zapnuto (ON). Česky13

16 Připojení POZNÁMKA: Nepřipojujte/neodpojujte kabely při zapínání monitoru či jiných externích zařízení, neboť by mohlo dojít ke ztrátě obrazu monitoru. POZNÁMKA: Použijte audio kabel bez vestavěného rezistoru. Audio kabel s vestavěným rezistorem zeslabuje zvuk. Před připojením: * Nejprve vypněte všechna připojená zařízení a proveďte zapojení. * Viz příručka dodaná s příslušným zařízením. Schéma zapojení Stereofonní zesilovač Souvislé čáry = videosignál Tečkované čáry = zvukový signál Přehrávač disků DVD Počítač (analogový) Videorekordér nebo přehrávač disků DVD Počítač (digitální) Přehrávač disků DVD s výstupem HDMI * 2 Přehrávač disků DVD s výstupem SCART Druhý monitor* *: Počet monitorů, které jsou sériově propojeny, je omezen. Připojené vybavení Připojení terminálu Nastavení v režimu terminálu Název vstupního signálu Připojení zvukového terminálu Tlačítko Input (Vstup) na dálkovém ovladači DVI (DVID) DVI MODE (Režim DVI): DVIHD DVI AUDIO IN1 DVI HDMI RAW/EXPAND* 1 HDMI HDMI HDMI AV VGA (DSub) DSUB MODE (Režim DSUB): SCART SCART AUDIO IN1 DVD/HD VGA (DSub) DSUB MODE (Režim DSUB): SVIDEO SVIDEO AUDIO IN1 SVIDEO VGA (DSub) DSUB MODE (Režim DSUB): VIDEO VIDEO AUDIO IN1 VIDEO VGA (DSub) DSUB MODE (Režim DSUB): COMPONENT DVD/HD AUDIO IN1 DVD/HD VGA (DSub) VGA AUDIO IN1 VGA Počítač DVI (DVID) DVI MODE (Režim DVI): DVIPC DVI AUDIO IN1 DVI DisplayPort DPORT DPORT DISPLAYPORT HDMI RAW/EXPAND* 1 HDMI HDMI HDMI *1: závisí na typu signálu. *2: je vyžadován speciální kabel. Další informace vám sdělí prodejce. Česky14

17 Připojení počítače Připojením počítače k monitoru LCD umožníte zobrazovat informace z počítače. Některé grafické karty s frekvencí pixelů vyšší než 162 MHz nemusí zobrazovat signál správně. Díky automatickému nastavení výchozího přednastaveného signálu časování monitor zobrazí správný obraz. <Typické nastavení časovače signálu z výroby> Rozlišení Obnovovací kmitočet Horizontální Vertikální Poznámky 640 x ,5 khz 60 Hz 800 x ,9 khz 60 Hz 1024 x ,4 khz 60 Hz 1280 x khz 60 Hz 1360 x khz 60 Hz 1280 x khz 60 Hz 1600 x khz 60 Hz Komprimovaný obraz 1920 x ,5 khz 60 Hz Doporučené rozlišení Česky Vstupní signály TMDS odpovídají standardům DVI. Chceteli udržet kvalitu zobrazení, používejte kabel, který odpovídá standardům DVI. Připojení přehrávače disků DVD nebo počítače s výstupem HDMI Použijte kabel HDMI s logem HDMI. Zobrazení signálu může chvíli trvat. Některé grafické karty nebo ovladače nemusí zobrazovat signál správně. Připojení počítače prostřednictvím konektoru DisplayPort Použijte kabel DisplayPort s logem shody se standardem DisplayPort. Zobrazení signálu může chvíli trvat. Konektor DisplayPort neslouží k napájení připojeného komponentu. Pokud připojujete kabel DisplayPort ke komponentu pomocí konverzního adaptéru, je možné, že se obraz neobjeví. Zvolte kabel DisplayPort vybavený funkcí uzamčení. Při odpojování tohoto kabelu uvolněte zámek přidržením horního tlačítka. Česky15

18 Základní funkce Režimy zapnutí a vypnutí Pokud je monitor LCD zapnut, indikátor napájení svítí zeleně. Pokud je vypnut, svítí červeně nebo žlutě. POZNÁMKA: Aby bylo možné zapnout monitor pomocí dálkového ovládání nebo pomocí tlačítka Power (Napájení), musí být hlavní vypínač zapnut (v poloze ON). OFF Hlavní vypínač ON Vypínač napájení Použití dálkového ovladače Tlačítko POWER ON (Zapnout) Česky16

19 Indikátor napájení Režim Indikátor napájení Napájení zapnuto Svítí zeleně* 1 Vypnuté napájení a úsporný režim Svítí červeně AUTO STANDBY (Automatický pohotovostní režim) Spotřeba energie méně než 0,5 W* 2 Režim POWER SAVE (Úspora Svítí žlutě energie) Spotřeba energie méně než 1 W V pohotovostním režimu s povolenou Střídavě bliká zeleně a žlutě funkcí SCHEDULE SETTINGS (Plánovač nastavení) Zjišťování stavu (selhání) Bliká červeně (Viz Odstraňování problémů na strana 38) *1 Jeli v nabídce POWER INDICATOR (indikátor napájení) vybrána možnost OFF (vypnuto) (viz strana 24), kontrolka LED se nerozsvítí, i když bude monitor LCD v aktivním režimu. *2 Bez volitelných prvků, s výrobním nastavením, pouze VGA vstup. Poměr obrazu DVI, VGA, DPORT FULL 1:1 ZOOM NORMAL HDMI, DVD/HD, SCART, VIDEO, SVIDEO FULL WIDE DYNAMIC 1:1 ZOOM NORMAL Poměr stran obrazu 4:3 Nezměněný obraz* 3 NORMAL (Normální) Doporuãená volba pro pomûr obrazu* 3 DYNAMIC (Dynamický) Česky Řízení spotřeby Displej je vybaven funkcí řízení spotřeby displeje DPM podle normy VESA. Funkce řízení spotřeby je funkcí, která šetří energii automatickým snížení spotřeby obrazovky, pokud nebyla po určitou dobu použita myš ani klávesnice. Funkce řízení spotřeby používá na tomto displeji nastavení AUTO STANDBY (Automatický pohotovostní režim). Displej se přepne do úsporného režimu, pokud nebude přijímat žádný signál. Může to vést ke zvýšení životnosti a snížení spotřeby displeje. POZNÁMKA: Tato funkce nemusí v závislosti na používaném počítači a grafické kartě fungovat. POZNÁMKA: Pokud je pro možnost POWER SAVE (Úspora energie) vybráno nastavení ON (Zapnuto) (viz strana 24), monitor přejde do úsporného režimu. Tento přechod trvá několik sekund při použití rozhraní HDMI a přibližně 10 minut při použití rozhraní DVD/HD, SCART, VIDEO a SVIDEO. Volba zdroje obrazového signálu Zobrazení zdroje obrazového signálu: Pomocí tlačítka INPUT zvolte hodnotu [VIDEO], [SVIDEO]. Pomocí nabídky COLOUR SYSTEM (systém barev) v závislosti na obrazovém formátu nastavte hodnotu [AUTO], [NTSC], [PAL], [SECAM], [PAL60] nebo [4.43NTSC]. Stlačit Letter Box (Dopis) FULL (Úplný) WIDE (Široký) * 3 Šedé oblasti představují nevyužité části obrazovky. NORMAL (Normální): Zobrazuje stejný poměr stran, jaký je odesílán ze zdroje. FULL (Úplný): Zaplní celou obrazovku. WIDE (Široký): Rozšíření signálu s poměrem stran 16:9 (dopis) na celou obrazovku. DYNAMIC (Dynamický): Zobrazení signálu s poměrem stran 4:3 přes celou obrazovku bez zachování linearity. Některé části obrazu budou v důsledku této úpravy oříznuty. 1:1: Obraz bude zobrazen v měřítku 1 : 1. ZOOM (Měřítko) Obraz lze rozšířit za hranici aktivní oblasti obrazovky nebo zmenšit na její aktivní oblast. Obraz mimo aktivní oblast obrazovky se nezobrazí. ZOOM (Měřítko) ZOOM (Měřítko) Česky17

20 Informace na obrazovce (OSD) Informační nabídka na obrazovce obsahuje informace jako např.: Monitor ID (ID displeje), Input Source (Vstupní zdroj), Picture Size (Velikost obrazu) apod. Stisknutím tlačítka DISPLAY (Zobrazit) na dálkovém ovladači se zobrazí informační nabídka. Režim obrazu DVI, VGA, DPORT STANDARD srgb AMBIENT1 AMBIENT2 HIGHBRIGHT 1 Číslo ID přiřazené tomuto monitoru* 1 2 Číslo ID přiřazené monitoru pro potřeby ovládání prostřednictvím rozhraní RS232C* 2 3 Název vstupu 4 Režim vstupu zvuku 5 Poměr obrazu 6 Informace o vstupním signálu 7 Informace o vedlejším obrazu *1: IR CONTROL (Dálkové ovládání IR) by mělo být nastaveno do polohy Primary (Primární) nebo Secondary (Sekundární). *2: IR CONTROL (Dálkové ovládání IR) by mělo být nastaveno do polohy Primary (Primární). HDMI, DVD/HD, SCART, VIDEO, SVIDEO STANDARD CINEMA AMBIENT1 AMBIENT2 HIGHBRIGHT STANDARD (Standardní), CINEMA (Kino), HIGHBRIGHT (Vysoký jas) Režim AMBIENT Podsvícení obrazovky LCD lze v závislosti na světelných podmínkách v místnosti zvýšit nebo snížit. Pokud je místnost jasně osvětlená, jas monitoru se zvýší. Pokud je místnost tmavá, jas monitoru se sníží. Tato funkce šetří zrak uživatele, který bývá nadměrně namáhán, pokud je jas příliš vysoký. POZNÁMKA: Jeli režim obrazu nastaven na možnost AMBIENT1 nebo AMBIENT2, jsou funkce BACKLIGHT (Podsvícení), AUTO BRIGHTNESS (Automatický jas) a BACKLIGT in SCREEN SAVER (Podsvícení spořiče obrazovky) zakázány. Nepřikrývejte čidlo světelných podmínek, používáteli v nastavení PICTURE MODE (Režim obrazu) možnost AMBIENT1 nebo AMBIENT2. Nastavení parametru AMBIENT V nastavení PICTURE MODE (Režim obrazu) v nabídce OSD vyberte režim AMBIENT1 nebo AMBIENT2 a pro každý režim nastavte položku IN BRIGHT (Jasný vstup) a IN DARK (Tmavý vstup). IN BRIGHT (Jasný vstup): Tato úroveň podsvícení se na monitoru nastaví, pokud světelné podmínky v místnosti dosáhnou nejvyšší úrovně. IN DARK (Tmavý vstup): Tato úroveň podsvícení se nastaví, pokud světelné podmínky v místnosti dosáhnou nejnižší úrovně. Po aktivaci funkce AMBIENT se bude úroveň podsvícení obrazovky automaticky přizpůsobovat aktuálním světelným podmínkám v místnosti (obr. 1). Nastavení od výrobce Úroveň nastavení BACKLIGHT (Podsvícení) určená k použití, pokud je intenzita světla v místnosti nízká. IN DARK (Tmavý vstup) IN BRIGHT (Jasný vstup) Rozsah nastavení BACKLIGHT (Podsvícení) Úroveň nastavení BACKLIGHT (Podsvícení) určená k použití, pokud je intenzita světla v místnosti vysoká. Dolní mez jasu Světelné podmínky místnosti Horní mez jasu Hodnota podsvícení obrazovky režimu AMBIENT1 Hodnota podsvícení obrazovky režimu AMBIENT2 Obrázek 1 IN DARK (Tmavý vstup): Úroveň nastavení BACKLIHGT (Podsvícení) určená k použití, pokud je intenzita světla v místnosti nízká. IN BRIGHT (Jasný vstup): Úroveň nastavení BACKLIGHT (Podsvícení) určená k použití, pokud je intenzita světla v místnosti vysoká. Česky18

21 Nabídka OSD (OnScreenDisplay) Poznámka: Některé funkce nemusejí být v závislosti na modelu nebo volitelném vybavení dostupné. Vstupní zdroj Ikony hlavní nabídky Položka hlavní nabídky Česky Dílčí nabídka Položky pro nastavení PICTURE MODE THANK YOU FOR SAVING THE ENVIRONMENT. CARBON FOOTPRINT 86.0 % Select Goto Adjustment Return Close Funkce kláves Stisknutím tlačítka UP nebo DOWN otevřete dílčí nabídku. Stiskněte tlačítko SET (Nastavit). Pomocí tlačítek UP nebo DOWN a PLUS nebo MINUS zvolte funkci nebo ovládací prvek, který chcete nastavit. Stiskněte tlačítko MENU (Nabídka) nebo EXIT (Konec). Dálkový ovladač K výběru slouží tlačítka UP a DOWN. Stisknutím tlačítka INPUT provedete výběr. K výběru slouží tlačítka UP a DOWN nebo PLUS a MINUS. Stiskněte tlačítko EXIT (Konec). Ovládací panel Informace na obrazovce (OSD) Česky19

22 Nastavení PICTURE (Obraz) BACKLIGHT (Podsvícení) Nastavuje celkový jas obrazu a pozadí obrazovky. Nastavení proveďte stisknutím tlačítek + nebo. Poznámka: Jeli v režimu obrazu vybrána možnost AMBIENT1 nebo AMBIENT2, tuto funkci nelze změnit. CONTRAST (Kontrast) Slouží k přizpůsobení jasu obrazu vstupnímu signálu. Nastavení proveďte stisknutím tlačítek + nebo. Poznámka: Tuto funkci nelze změnit, pokud je režim obrazu nastaven na srgb. Výchozí Záleží na cíli 50 SHARPNESS (Ostrost) Slouží k nastavení ostrosti obrazu. Nastavení proveďte stisknutím tlačítek + nebo. 50* BRIGHTNESS (Jas) Nastavuje jas obrazu vzhledem k pozadí. Nastavení proveďte stisknutím tlačítek + nebo. Poznámka: Tuto funkci nelze změnit, pokud je režim obrazu nastaven na srgb. HUE (Odstín) Slouží k nastavení odstínu barev na obrazovce. Nastavení proveďte stisknutím tlačítek + nebo. Poznámka: Tuto funkci nelze změnit, pokud je režim obrazu nastaven na srgb. COLOR (Barva) Slouží k nastavení hloubky barev na obrazovce. Nastavení proveďte stisknutím tlačítek + nebo. Poznámka: Tuto funkci nelze změnit, pokud je režim obrazu nastaven na srgb * COLOR TEMPERATURE (Teplota barev) COLOR CONTROL (Nastavení barev) Slouží k nastavení teploty barev celého obrazu. Nízké hodnoty nastavení teploty barev způsobí zbarvení obrazu do červena. Vysoké hodnoty nastavení teploty barev způsobí zbarvení obrazu do modra. Pokud možnost TEMPERATURE (Teplota) vyžaduje další nastavení, lze nastavit jednotlivé úrovně barev Č/Z/M bílého bodu. Při nastavení úrovně barev Č/Z/M je třeba zobrazit možnost CUSTOM (Vlastní) jako volbu možnosti COLOR TEMP (Teplota barev). Poznámka: Pokud je režim obrazu nastaven na srgb, je nastavena přednastavená hodnota 6500k, kterou nelze změnit. Tuto funkci nelze změnit, pokud je položka GAMMA CORRECTION (Korekce hodnoty gama) nastavena na hodnotu PROGRAMMABLE (Programovatelné). Slouží k nastavení odstínu červené, žluté, zelené, azurové, modré a purpurové. Poznámka: Tuto funkci nelze změnit, pokud je režim obrazu nastaven na srgb K 0 GAMMA CORRECTION (Korekce hodnoty gama) NATIVE (Původní) Slouží k nastavení hodnoty gama displeje pro nejlepší kvalitu obrazu. Poznámka: Tuto funkci nelze změnit, pokud je režim obrazu nastaven na srgb. Nastavení hodnoty gama řídí displej. 2.2 Typická hodnota gama displeje pro použití s výstupem z počítače. NATIVE* (kromě nastavení režimu srgb) 2.4 Hodnota vhodná pro video (DVD apod.) S GAMMA (S křivka) DICOM SIM. PROGRAMMABLE (Programovatelné) Speciální nastavení hodnoty gama pro určité typy filmů. Zesiluje intenzitu tmavých částí a zeslabuje intenzitu světlých částí obrazu. (S křivka) Křivka DICOM GSDF simulovaná pro daný typ displeje. Programovatelná křivka gama, kterou lze načíst pomocí volitelného softwaru společnosti NEC. MOVIE SETTINGS (Nastavení pro film) NOISE REDUCTION (Redukce šumu) Pouze pro vstupy VIDEO, SVIDEO Slouží k nastavení úrovně redukce šumu. Nastavení proveďte stisknutím tlačítek + nebo. 0* TELECINE Pouze pro vstupy HDMI, DVD/HD, SCART, VIDEO, SVIDEO ADAPTIVE CONTRAST (Adaptivní kontrast) Pouze pro vstupy HDMI, DVD/HD, SCART, VIDEO, SVIDEO PICTURE MODE (Režim obrazu) RESET (Resetovat) ADJUST (Nastavení) AUTO SETUP (Automatické nastavení) Pouze vstup VGA AUTO ADJUST (Automatické nastavení) Pouze vstup VGA H POSITION (Vodorovná poloha) Nevztahuje se na DVI, HDMI, DPORT V POSITION (Svislá poloha) Nevztahuje se na DVI, HDMI, DPORT CLOCK (Kmitočet) Pouze vstup VGA Automaticky zjišťuje frekvenci snímků zdroje, aby byla zajištěna optimální kvalita obrazu. Slouží k nastavení úrovně dynamického kontrastu. Slouží k výběru režimu obrazu: [HIGHBRIGHT] (vysoký jas), [STANDARD], [srgb], [CINEMA] (kino), [AMBIENT1] a [AMBIENT2]. Viz strana 18. Obnoví následující nastavení nabídky PICTURE na výchozí hodnoty: BACKLIGHT, CONTRAST, SHARPNESS, BRIGHTNESS, HUE, COLOR, COLOR TEMPERATURE, COLOR CONTROL, GAMMA CORRECTION, MOVIE SETTINGS. Slouží k automatickému nastavení velikosti obrazu, H position (vodorovné polohy), V position (svislé polohy), Clock (kmitočtu), Phase (fáze) a úrovně bílé. H position (vodorovné polohy), V position (svislé polohy) a Phase (fáze) kmitočtu se nastaví automaticky při zjištění nového časování. Slouží k nastavení vodorovné polohy obrazu na obrazovce monitoru. Stisknutím tlačítka + posunete obraz doprava. Stisknutím tlačítka posunete obraz doleva. Slouží k nastavení svislé polohy obrazu na obrazovce monitoru. Stisknutím tlačítka + posunete obraz nahoru. Stisknutím tlačítka posunete obraz dolů. Pomocí tlačítka + rozšíříte obraz v pravé části obrazovky. Pomocí tlačítka zúžíte obraz v levé části obrazovky. AUTO* OFF Záleží na cíli OFF PHASE (Fáze) Pouze vstupy VGA, DVD/HD a SCART Slouží k úpravě viditelného šumu v obraze. *: v závislosti na vstupu signálu Česky20

23 H RESOLUTION (Vodorovné rozlišení) Pouze vstup VGA V RESOLUTION (Svislé rozlišení) Pouze vstup VGA Slouží k nastavení horizontální velikosti obrazu. SloužÍí k nastavení svislé velikosti obrazu. INPUT RESOLUTION (Vstupní rozlišení) Pouze vstup VGA Pokud by došlo k potížím s rozpoznáním signálu, tato funkce vynutí zobrazení signálu v požadovaném rozlišení. Podle potřeby proveďte po výběru automatické nastavení AUTO SETUP. Pokud nebudou zjištěny potíže, je k dispozici pouze volba AUTO. ASPECT (Aspekt) Slouží k nastavení poměru stran obrazu monitoru. FULL NORMAL (Normální) Zobrazuje stejný poměr stran, jaký je odesílán ze zdroje. FULL (Úplný) Zaplní celou obrazovku. WIDE (Široký) Rozšíření signálu s poměrem stran 16 : 9 (dopis) na celou obrazovku. DYNAMIC (Dynamický) Zobrazení signálu s poměrem stran 4 : 3 přes celou obrazovku bez zachování linearity. Některé části obrazu budou v důsledku této úpravy oříznuty. Nastavení TILE MATRIX se stane neplaným. 1:1 Obraz bude zobrazen v měřítku 1 : 1. (Pokud bude vstupní rozlišení vyšší než x 1 080, bude obraz zmenšen, aby se vešel na obrazovku). Nastavení TILE MATRIX se stane neplaným. ZOOM (Měřítko) Obraz může být větší nebo menší. Poznámka: Obraz zvětšený mimo plochu aktivního zobrazení se nezobrazí. U zmenšeného obrazu může dojít ke zhoršení kvality. ZOOM (Měřítko) Zachovává poměr stran při změně měřítka. H ZOOM (Vodorovné měřítko) V ZOOM (Svislé měřítko) H POS (Vodorovná poloha) V POS (Svislá poloha) RESET (Resetovat) AUDIO (Zvuk) Nastavení úrovně zvětšení obrazu ve vodorovném směru. Nastavení úrovně zvětšení obrazu ve svislém směru. Vodorovná poloha. Svislá poloha. Obnoví následující nastavení nabídky ADJUST na výchozí hodnoty: AUTO ADJUST, H POSITION, V POSITION, CLOCK, PHASE, H RESOLUTION, V RESOLUTION, ASPECT. VOLUME (Hlasitost) Slouží ke zvýšení nebo snížení hlasitosti výstupu. 40 BALANCE (Vyvážení) TREBLE (Výšky) BASS (Basy) SURROUND (Prostorový zvuk) PIP AUDIO (Zvuk obrazu v obraze) LINE OUT (ZVUKOVÝ VÝSTUP) INTERNAL SPEAKER (INTERNÍ REPRODUKTOR) Slouží k nastavení vyvážení levého a pravého kanálu (L/R). Pomocí tlačítka + přesunete stereofonní signál vpravo. Pomocí tlačítka přesunete stereofonní signál vlevo. Slouží ke zvýraznění nebo potlačení vysokých frekvencí zvuku. Pomocí tlačítka + výšky zvýrazníte. Pomocí tlačítka výšky potlačíte. Slouží ke zvýraznění nebo potlačení nízkých frekvencí. Pomocí tlačítka + basy zvýrazníte. Pomocí tlačítka basy potlačíte. Slouží k zapnutí efektu umělého prostorového zvuku. Poznámka: Když je tato funkce nastavena na hodnotu ON (Zapnuto), je zvukový výstup vypnutý. Slouží k výběru zdroje zvuku obrazu v obraze. Možnost VARIABLE (PROMĚNLIVÉ) umožňuje ovládání zvukového výstupu pomocí tlačítka VOLUME (HLASITOST). Poznámka: Když je tato funkce nastavena na hodnotu ON (Zapnuto), je zvukový výstup vypnutý. Po výběru možnosti OFF (Vypnuto) se aktivuje interní reproduktor a vypne se výstup. Česky21 AUTO CENTER 0 0 OFF MAIN AUDIO AUDIO INPUT (Vstup zvuku) Slouží k výběru vstupních zdrojů zvuku [IN1], [DPORT], [HDMI], [OPTION]*. závisí na vstupu signálu AUDIO DELAY (Prodleva zvuku) (nelze měnit) RESET (Resetovat) Obnoví nastavení nabídky AUDIO na výchozí hodnoty (kromě nastavení VOLUME (HLASITOST)). SCHEDULE (Plánovač) OFF TIMER (Nastavení času vypnutí) SCHEDULE SETTINGS (Nastavení plánovače) Slouží k nastavení času, po jehož uplynutí se monitoru vypne. Můžete nastavit dobu v rozmezí 1 24 hodin. Slouží k programování plánu provozu monitoru. POZNÁMKA: Pokud časy neplatí pro stejný den, nastavte čas zapnutí a vypnutí jednotlivě v nastaveních. SCHEDULE LIST (Seznam plánů) Seznam plánů. DATE & TIME (Datum a čas) Slouží k nastavení data, času a pásma letního času. Date & time (datum a čas) je nutné nastavit dříve, než bude možné používat funkci SCHEDULE (Plánovač). Viz strana 27. YEAR (Rok) Nakonfiguruje rok na hodinách reálného času. MONTH (Měsíc) Nakonfiguruje měsíc na hodinách reálného času. DAY (Den) Nakonfiguruje den na hodinách reálného času. *: Zakoupený produkt nemusí obsahovat tuto funkci. FIXED ON OFF Česky

24 TIME (Čas) Nakonfiguruje čas na hodinách reálného času. DAYLIGHT SAVING (Letní čas) Nakonfiguruje zapnutí nebo vypnutí letního času. OFF RESET (Resetovat) PIP* (Obraz v obraze) KEEP PIP MODE (Zachovat režim obrazu v obraze) Obnoví následující nastavení nabídky SCHEDULE na výchozí hodnoty: OFF TIMER a SCHEDULE SETTINGS. Umožňuje monitoru setrvat po vypnutí v režimech PIP a TEXT TICKER. Po zapnutí se objeví režimy PIP a TEXT TICKER bez nutnosti použít nabídku na obrazovce. PIP MODE (Režim obrazu v obraze) Volba režimu Obraz v obraze (PIP). OFF OFF (Vypnuto) PIP (Obraz v obraze) POP (Režim obrazu vně obrazu) PICTURE BY PICTURE ASPECT (Zobrazení vedle sebe poměr stran) PICTURE BY PICTURE FULL (Zobrazení vedle sebe plný obraz) Běžný režim. Režim Obraz v obraze (PIP). Režim Obraz vně obrazu (POP). Režim Picture by picture (Zobrazení vedle sebe) (rozdělená obrazovka) se zachováním poměrů stran. Režim Picture by picture (Zobrazení vedle sebe) (rozdělená obrazovka) se zobrazením na celou obrazovku. PIP SIZE (Velikost obrazu v obraze) Slouží k nastavení velikosti vedlejšího obrazu v režimu obraz v obraze (PIP). LARGE SMALL (Malý) MIDDLE (Střední) LARGE (Velký) PIP POSITION (Umístění obrazu v obraze) ASPECT (Poměr) TEXT TICKER (Pohyblivý text) MODE (Režim) POSITION (Pozice) SIZE (Velikost) BLEND (Průhlednost) DETECT (Detekce) FADE IN (Postupné zobrazení) SUB INPUT (Vstup vedlejšího obrazu) RESET (Resetovat) OSD Určuje polohu vedlejšího obrazu na obrazovce v režimu obraz v obraze (PIP). X = 95, Y = 92 Slouží k nastavení poměru vedlejšího obrazu: [FULL] (Úplný), [NORMAL] (Normální) a [WIDE] (Široký). Viz strana 17. Povoluje pohyblivý text a umožňuje nastavit vodorovný a svislý směr. Slouží k výběru umístění pohyblivého textu na obrazovce. Určuje velikost pohyblivého textu ve vztahu k celkové velikosti obrazovky. Nastavuje průhlednost pohyblivého textu (0: průhledný, 100: neprůhledný). Povoluje automatickou detekci pohyblivého textu. Umožňuje postupné zobrazení pohyblivého textu. Slouží k výběru signálu vedlejšího obrazu. Resetuje možnosti funkce PIP (Obraz v obraze) zpět na nastavení z výroby kromě možností ASPECT (Poměr) a SUB INPUT (Vstup vedlejšího obrazu). OFF FULL OFF závisí na vstupu signálu LANGUAGE (Jazyk) Nastavení jazyka nabídky na obrazovce (OSD). ENGLISH ENGLISH (Angličtina) (v závislosti na umístění) DEUTSCH (Němčina) FRANÇAIS (Francouzština) ITALIANO (Italština) ESPAÑOL (Španělština) SVENSKA (Švédština) РУССКИЙ (Ruský) (Číňan) (Japonština) MENU DISPLAY TIME (Doba zobrazení nabídky) Po uplynutí určité doby nečinnosti vypne nabídky OSD. Interval lze zvolit v rozsahu sekund. 30 Sec. OSD POSITION (Umístění nabídky OSD) Určuje polohu nabídky na obrazovce (OSD). X = 128, Y = 225 UP (Nahoru) DOWN (Dolů) LEFT (Doleva) RIGHT (Doprava) *: Pokud pro funkci RESPONSE IMPROVE (Zlepšení odezvy) vyberete nastavení MODE 1 (Režim 1) nebo MODE 2 (Režim 2), funkce PIP (Obraz v obraze) nebude dostupná. Česky22

25 INFORMATION OSD (Informace OSD) MONITOR INFORMATION (Informace o displeji) OSD TRANSPARENCY (Průhlednost nabídky OSD) OSD ROTATION (Otočení nabídky OSD) LANDSCAPE (Na šířku) PORTRAIT (Na výšku) INPUT NAME (Název vstupu) CLOSED CAPTION (Uzavřené titulkování) Pouze pro vstupy VIDEO a SVIDEO RESET (Resetovat) MULTI DISPLAY (Více monitorů) CONTROL ID (Identifikace ovládání) IR CONTROL (Infračervené ovládání) NORMAL (Normální) PRIMARY (Primární) SECONDARY (Sekundární) IR LOCK SETTINGS (Nastavení zámku infraèerveného signálu) MODE SELECT (Výbìr režimu) UNLOCK (Odemknout) ALL LOCK (Zamknout vše) CUSTOM LOCK (Vlastní zámek) TILE MATRIX (Složený obraz) H MONITORS (Displeje vodorovně) V MONITORS (Displeje svisle) Zapne nebo vypne zobrazení informací OSD. Informace OSD se zobrazí, když se změní vstupní signál nebo vstupní zdroj. Informace OSD budou současně varovat, pokud není přítomný žádný signál nebo je signál mimo rozsah. Můžete nastavit délku zobrazení informací OSD v intervalu od 3 do 10 sekund. Zobrazí údaje o modelu monitoru a sériové číslo. CARBON SAVINGS (ÚSPORA UHLÍKU): Uvádí informaci o odhadované úspoře uhlíku v kgco2. Při výpočtu úspory uhlíku byl použit emisní faktor uhlíku podle normy OECD (verze 2008). CARBON USAGE (ÚSPORA UHLÍKU): Uvádí informaci o odhadovaném využití uhlíku v kgco2. Jedná se o vypočítaný odhad, nikoli o skutečně naměřenou hodnotu. Tento odhad probíhá bez volitelných prvků. Slouží k nastavení průhlednosti nabídky na obrazovce (OSD). Určuje zobrazení orientace nabídky OSD na šířku nebo na výšku. Zobrazení nabídky OSD v režimu na šířku. Zobrazení nabídky OSD v režimu na výšku. Můžete vytvořit název aktuálně používaného vstupu. Max.: 8 znaků včetně mezery, písmen A Z, čísel 0 9 a některých symbolů. Slouží k aktivaci uzavřeného titulkování. Obnoví následující nastavení nabídky OSD na výchozí hodnoty: MENU DISPLAY TIME, OSD POSITION, INFORMATION OSD, OSD TRANSPARENCY, CLOSED CAPTION. Nastavuje ID monitoru na hodnotu 1100 a ID skupiny na hodnotu AJ. Pokud je v nastavení AUTO ID (Automatické ID) zvolena možnost YES (Ano), ID monitoru jsou automaticky nastavena ve všech následujících monitorech v zapojení RS232C. POZNÁMKA: Group ID (ID skupiny) je vytvořeno z několika vybraných položek. Slouží k výběru režimu řízení monitoru infračerveným dálkovým ovladačem při současném použití sériového propojení pomocí rozhraní RS232C. Monitor bude možné normálně ovládat bezdrátovým dálkovým ovladačem. Vyberte volbu PRIMARY u prvního monitoru, který je sériově propojený s dalšími monitory přes rozhraní RS232C. Vyberte volbu SECONDARY u všech dalších monitorů, které jsou sériově propojené přes rozhraní RS232C. Deaktivuje ovládání monitoru pomocí bezdrátového dálkového ovladaèe. Pokud je vybrána možnost ACTIVATE (Aktivovat), jsou aktivována všechna nastavení. POZNÁMKA: Funkce IR LOCK SETTINGS (Nastavení zámku infračerveného signálu) je určena pouze pro tlačítka na dálkovém ovladači. Tato funkce nezamkne tlačítka na zadní straně monitoru. Chceteli nastavit zpět běžný režim, podržte na 5 sekund stisknuté tlačítko DISPLAY (Zobrazit) na dálkovém ovladači. Slouží k výbìru režimu UNLOCK (Odemknout), ALL LOCK (Zamknout vše) nebo CUSTOM LOCK (Vlastní zámek). Všechna tlaèítka na dálkovém tlaèítka lze normálnì používat. Zamkne všechna tlaèítka dálkového ovladaèe. Umožňuje vybrat, která z následujících tlačítek mají být zamčena: POWER (Napájení), VOLUME (Hlasitost) a INPUT (Vstup). S výjimkou tlačítek nastavených v možnosti CUSTOM LOCK (Vlastní zámek) budou tlačítka na dálkovém ovladači zamčena. POWER (Napájení): Pokud je vybrána možnost LOCK (Zamknout). tlačítko POWER (Napájení) je zamčené. VOLUME (Hlasitost): Pokud je vybrána možnost UNLOCK (Odemknout), lze nastavit minimální a maximální hlasitost v rozmezí hodnot VOL.0 (Hlasitost 0) až VOL.100 (Hlasitost 100). Pomocí tlačítek VOLUME (+) (Zvýšit hlasitost) a VOLUME () (Snížit hlasitost) lze nastavit pouze hlasitost v rozsahu nastavené minimální a maximální hlasitosti. Pokud je vybrána možnost LOCK (Zamknout), tlačítka VOLUME (+) (Zvýšit hlasitost) a VOLUME () (Snížit hlasitost) jsou zamčena. INPUT (Vstup): Pokud je vybrána možnost UNLOCK (Odemknout), můžete vybrat až tři z následujících tlačítek, která chcete odemknout: DVI, DisplayPort, VGA, HDMI, DVD/HD* 2, VIDEO* 2, SVIDEO* 2 a OPTION* 1 (Volba* 1 ). Tlačítka, která nevyberete, budou zamčena. Pokud je vybrána možnost LOCK (Zamknout), všechna tlačítka INPUT (Vstup) jsou zamčená. Umožňuje rozdělení zobrazovaného obrazu na více obrazovek (až 100) pomocí rozdělovacího zesilovače. POZNÁMKA: Nízké rozlišení není vhodné pro skládání většího počtu monitorů. Bez distribučního zesilovače můžete obraz zobrazovat na menším počtu obrazovek. Funkce Dynamic (Dynamický) nebo 1:1 nebudou fungovat, pokud je aktivována funkce Tile Matrix (Složený obraz). Pokud je při použití funkce TILE MATRIX (Složený obraz) v nastavení ASPECT (Poměr) zvolena možnost DYNAMIC (Dynamický) nebo 1:1, bude nastavení použito po dokončení funkce TILE MATRIX (Složený obraz). ON, 3 Sec. ON LANDSCAPE OFF 1 NORMAL UNLOCK (Odemknout) Počet monitorů umístěných vedle sebe. 1 Počet monitorů umístěných nad sebou. 1 POSITION (Pozice) Výběr části rozděleného obrazu, která se bude zobrazovat na daném monitoru. 1 TILE COMP (Kompenzace) Zapne TILE COMP (kompenzace) složeného obrazu. NO ENABLE (Povolit) Aktivuje složený obraz. NO *1: Tato funkce závisí na použité desce pro volitelné doplòky. *2: Tato funkce závisí na nastavení terminálu. Česky Česky23

26 TILE MATRIX MEM (Složený obraz) POWER ON DELAY (Zpoždění zapnutí) POWER INDICATOR (Indikátor Napájení) EXTERNAL CONTROL (Externí ovládací prvek) Jeli vybrána možnost VSTUP, je na každý vstupní signál aplikováno nastavení TILE MATRIX (Složený obraz). Slouží k nastavení zpoždění přechodu z pohotovostního režimu do režimu zapnutí. Čas funkce POWER ON DELAY lze nastavit v rozmezí 050 sekund. Zapíná (ON) nebo vypíná (OFF) kontrolku LED umístěnou v přední části monitoru. Jeli vybrána možnost OFF (vypnuto), kontrolka LED se nerozsvítí, i když bude monitor LCD v aktivním režimu. COMMON 0 Sec. ON CONTROL (Ovládání) Slouží k výběru ovládacího zařízení: RS232C nebo síť LAN. RS232C LAN RESET (Resetování sítě LAN) Slouží k resetování nastavení sítě LAN. ID=ALL REPLY (ID=ALL ODPOVĚDĚT) Pokud monitor ovládáte externě, zvolte, zda má komunikační příkaz, který specifikuje číslo ID určeného cílového zařízení (ID ALL nebo GROUP), odpovídat či nikoli. Pokud vyžadujete odezvu, vyberte možnost ON (Zapnuto). Pokud připojujete více monitorů, které jsou od druhého monitoru sériově propojeny pomocí rozhraní RS 232C, je třeba na druhém monitoru vybrat možnost OFF (Vypnuto). OFF MAC ADDRESS (Adresa MAC) LAN SETTING (Nastavení LAN) Zobrazit adresu MAC. Chceteli tuto funkci použít, možnost EXTERNAL CONTROL (Externí ovládací prvek) musí být nastavena na položku LAN. POZNÁMKA: Změny v nastavení sítě (LAN SETTING) se projeví až po několika sekundách. DHCP IP ADDRESS (Adresa IP) SUBNET MASK (Maska podsítě) DEFAULT GATEWAY (Výchozí brána) Povolíteli tuto možnost, monitoru bude ze serveru DHCP automaticky přidělena adresa IP. Pokud tuto možnost zakážete, budete moci zaregistrovat adresu IP a masku podsítě, kterou vám přidělí správce sítě. POZNÁMKA: Požádejte správce sítě o adresu IP, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [ENABLE] (Povolit). Nastavte adresu IP sítě připojené k monitoru, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [DISABLE] (Zakázat). Nastavte číslo masky podsítě sítě připojené k monitoru, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [DISABLE] (Zakázat). Nastavte výchozí bránu sítě připojené k monitoru, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [DISABLE] (Zakázat). DISABLE DNS PRIMARY (Primární server DNS) DNS SECONDARY (Sekundární server DNS) Nastavte primární server DNS sítě připojené k monitoru Nastavte sekundární server DNS sítě připojené k monitoru SETTING COPY (Kopie nastavení) COPY START (Zahájit kopírování) ALL INPUT (Všechny vstupy) Při sériovém zapojení vyberte kategorie nabídky OSD, které chcete zkopírovat na druhý monitor. POZNÁMKA: Chceteli tuto funkci použít, možnost EXTERNAL CONTROL (Externí ovládací prvek) musí být nastavena na položku RS232C. Po vypnutí zařízení se tato funkce resetuje na výchozí nastavení. Tato funkce je omezena v závislosti na použitém kabelu. Zvolte možnost YES (Ano) a stisknutím tlačítka SET (Nastavení) začněte kopírovat. Pokud zvolíte tuto položku, zkopírují se všechna vstupní nastavení terminálů. Ve výchozím nastavení je tato položka vypnuta. NO RESET (Resetovat) DISPLAY PROTECTION (Ochrana displeje) POWER SAVE (Úsporný režim) Obnoví nastavení nabídky MULTI DISPLAY (Více monitorů) na výchozí hodnoty kromě nastavení LAN SETTING (Nastavení LAN) a TILE MATRIX MEM (Složený obraz). Pokud je funkce AUTO STANDBY (Automatický pohotovostní režim) vypnutá, funkce POWER SAVE (Úsporný režim) musí být zapnutá, aby displej mohl přejít do režimu úspory energie, jestliže není přítomen aktivní signál. Jestliže bude zjištěn signál, monitor se automaticky zapne. POWER SAVE (Úsporný režim) AUTO STANDBY (Automatický pohotovostní režim) HEAT STATUS (Teplota) FAN CONTROL (Řízení ventilátoru) Slouží k nastavení prodlevy monitoru před přechodem do úsporného režimu při ztrátě signálu. Poznámka: Při použití rozhraní se může stát, že grafická karta nepřestane odesílat digitální data, i když obraz již zmizel. Pokud k tomu dojde, monitor se do úsporného režimu nepřepne. ON (Zapnuto): Monitor se po 10 minutách od ztráty signálu automaticky vypne. OFF (Vypnuto): Monitor se ani po ztrátě signálu automaticky nevypne. POZNÁMKA: Tato funkce je zakázána, pokud jsou povoleny funkce RGB, VIDEO nebo OPTION POWER (Napájení desky pro volitelná zařízení). Funkce AUTO STANDBY (Automatický pohotovostní režim) neumožní, aby se monitor zapnul po zjištění přítomnosti signálu. Aby bylo možné znovu aktivovat obrazovku, monitor musí přijmout signál zapnutí přes dálkový ovladač, ovládací tlačítka RS232C nebo síť LAN. Zobrazí informace o stavu FAN (Ventilátor), nastavení BACKLIGHT (Podsvícení) a TEMPERATURE (Teplota). Ventilátor snižuje teplotu displeje a chrání jej před přehřátím. Jeli vybrána možnost AUTO (Automaticky), můžete nastavit počáteční teplotu ventilátoru a jeho rychlost. OFF ON AUTO Česky24

27 SCREEN SAVER (Spořič obrazovky) Používání funkce SCREEN SAVER (Spořič obrazovky) snižuje riziko vzniku dosvitu. GAMMA (Gama) Pokud vyberete ON (Zapnuto), hodnota gama obrazu se změní a pevně nastaví. OFF BACKLIGHT (Podsvícení) Pokud vyberete možnost ON (Zapnuto), intenzita podsvícení se sníží. POZNÁMKA: Tuto funkci nevybírejte, jeli režim obrazu nastaven na možnosti AMBIENT1 nebo AMBIENT2. OFF MOTION (Pohyb) Obraz se bude v uživatelem stanovených intervalech mírně roztahovat ve všech čtyřech směrech. Můžete nastavit časové intervaly a poměr měřítka. Tato funkce je zakázána, jsouli povoleny funkce PIP (Obraz v obraze), STILL (Statický obraz), TEXT TICKER (Pohyblivý text) nebo TILE MATRIX (Složený obraz). OFF Česky SIDE BORDER COLOR (Barva okrajů) Slouží k nastavení barvy bočních okrajů při zobrazení obrazu s poměrem stran 4:3. Po stisknutí tlačítka + se okraje zesvětlí. Po stisknutí tlačítka se okraje ztmaví. 15 AUTO BRIGHTNESS (Automatický jas) Pouze vstupy DPORT, DVI, VGA Nastavuje jas obrazu vzhledem ke vstupnímu signálu. POZNÁMKA: Tuto funkci nevybírejte, jeli režim obrazu nastaven na možnosti AMBIENT1 nebo AMBIENT2. OFF CHANGE SECURITY PASSWORD (Změna bezpečnostního hesla) Slouží ke změně bezpečnostního hesla. Výchozí nastavení hesla je SECURITY (Zabezpečení) Uzamkne bezpečnostní heslo. STARTUP LOCK (Zámek po spuštění): Při zapnutí monitoru je třeba zadat bezpečnostní heslo. CONTROL LOCK (Zámek ovládání): Po stisknutí tlačítka dálkového ovládání nebo ovládacího tlačítka na monitoru je třeba zadat bezpečnostní heslo. BOTH LOCK (Oba zámky): Po zapnutí monitoru nebo stisknutí tlačítka dálkového ovládání či ovládacího tlačítka na monitoru je třeba zadat bezpečnostní heslo. OFF DDC/CI ENABLE/DISABLE (zapnout/vypnout): Zapne/vypne obousměrnou komunikaci a ovládání monitoru. ENABLE ALERT MAIL (Upozornění) Zde lze vybrat, zda se mají odesílat ová upozornění sledující chyby prostřednictvím kabelové sítě LAN. OFF RESET (Resetovat) ADVANCED OPTION (Rozšířené možnosti) INPUT DETECT (Detekce vstupu) Resetuje následující nastavení nabídky DISPLAY PROTECTION na výchozí hodnoty: POWER SAVE, FAN CONTROL, SCREEN SAVER, SIDE BORDER COLOR, AUTO BRIGHTNESS, DDC/CI. Vybere způsob detekce vstupu, jeli připojeno více než dvě vstupní zařízení. NONE NONE (Žádná) FIRST DETECT (Nejprve detekce) LAST DETECT (Poslední zjištěný) VIDEO DETECT (Zjištění obrazu) CUSTOM DETECT (Vlastní detekce) INPUT CHANGE (Změnit vstup) TERMINAL SETTING (Nastavení terminálu) DVI MODE (Režim DVI) DSUB MODE (Režim DSUB) HDMI SIGNAL (Signál HDMI) Displej nebude provádět detekci na žádném vstupním videoportu. Neníli přítomen aktuální vstupní videosignál, displej se pokusí vyhledat videosignál z druhého vstupního videoportu. Jeli videosignál v druhém portu přítomen, displej automaticky přepne vstupní port videozdroje na nově nalezený zdroj. Displej použije nově nalezený videozdroj a již nebude vyhledávat další videosignály. Pokud displej zobrazuje signál z aktuálního zdroje a do displeje je připojen nový sekundární zdroj, displej automaticky aktivuje nový videozdroj. Neníli přítomen aktuální vstupní videosignál, displej se pokusí vyhledat videosignál z druhého vstupního videoportu. Jeli videosignál v druhém portu přítomen, displej automaticky přepne vstupní port videozdroje na nově nalezený zdroj. Vstupy HDMI, DVD/HD, SCART, VIDEO a SVIDEO mají prioritu nad vstupy DVI a VGA. Jeli k dispozici signál HDMI, DVD/HD, SCART, VIDEO nebo SVIDEO, nastavení monitoru se změní a bude ponechán vstup HDMI, DVD/HD, SCART, VIDEO nebo SVIDEO. Slouží k nastavení priority vstupních signálů. Jeli vybrána možnost CUSTOM DETECT (Vlastní detekce), monitor vyhledá pouze vstupy uvedené v seznamu. POZNÁMKA: Vstupní signál OPTION (Volitelný) je dostupný jen při nastavení hodnoty PRIORITY5 (Priorita 5). Slouží k nastavení rychlosti změny vstupu. POZNÁMKA: Jeli vybrána možnost QUICK (Rychle), obraz se může při změně vstupu signálu zkreslit. Tuto funkci použijte až po provedení všech možností nastavení vstupu. Slouží k výběru druhu zařízení DVID, které je připojeno ke vstupu DVI. Vyberte možnost DVIHD, pokud je připojen DVD přehrávač nebo počítač vyžadující ověřování HDCP. Vyberte možnost DVIPC, pokud je připojen počítač, který ověřování HDCP nevyžaduje. Slouží k výběru typu signálu pro vstup DSUB. RGB: Analogový vstup (R, G, B, H, V) COMPONENT (Komponentní): Komponentní (Y, Cb/Pb, Cr/Pr) SCART: signál SCART VIDEO: Kompozitní video (VIDEO) SVIDEO: Samostatný videosignál RAW: Deaktivace funkce roztažení. EXPAND (Roztáhnout): Zvýší kontrast obrazu a zdůrazní detaily v tmavých a jasných oblastech. NORMAL DVIPC RGB EXPAND Česky25

28 DEINTERLACE (Odstranění řádkového prokladu) ON (Zapnuto) OFF (Vypnuto) COLOR SYSTEM (Systém barev) Pouze pro vstupy VIDEO a SVIDEO AUTO NTSC PAL SECAM 4.43 NTSC PAL60 OVER SCAN (Přesah) Pouze pro vstupy HDMI, DVD/HD, SCART, VIDEO, SVIDEO Výběr funkce převodu z prokládaného řádkování na postupné řádkování (Interlace to Progressive). Poznámka: Pro vstup DVI je zapotřebí povolit režim DVIHD v nabídce režim DVI. Slouží k převodu prokládaného videosignálu na postupné (progresivní) řádkování. Jedná se o výchozí nastavení. Slouží k vypnutí převodu z prokládaného řádkování na postupné řádkování. Tento režim je vhodnější pro filmy. Při jeho použití však může vzniknout efekt dosvitu obrazu. Výběr systému barev závisí na formátu vstupního obrazu. Automaticky zvolí systém barev podle vstupního signálu. Některé formáty videa mohou vyžadovat rozdílné snímací režimy, aby bylo dosaženo nejvyšší kvality obrazu. ON AUTO ON ON (Zapnuto) OFF (Vypnuto) OPTION SETTING (Nastavení možnosti) OPTION POWER (Volitelné napájení) AUDIO (Zvuk)* 1 Obraz přesahuje zobrazovací plochu. Okraje obrazu budou oříznuty. Na obrazovce se zobrazí zhruba 95 % obrazu. Velikost obrazu odpovídá velikosti zobrazovací plochy. Na obrazovce se zobrazí celý obraz. POZNÁMKA: Používáteli počítač s výstupem HDMI, nastavte tuto funkci na možnost OFF (Vypnuto). Umožňuje monitoru napájet zásuvku na desce pro volitelné doplňky během úsporného nebo pohotovostního režimu. POZNÁMKA: Pokud používáte řízení spotřeby se zásuvkami typu 2, tuto funkci je třeba nastavit na hodnotu ON (Zapnuto). Pokud je k monitoru připojena zásuvka na desce pro volitelné doplňky vyžadující nepřetržité napájení, funkce RESPONSE IMPROVE (Zlepšení odezvy) není dostupná. V takovém případě odpojte od monitoru zásuvku na desce pro volitelné doplňky. Funkce RESPONSE IMPROVE (Zlepšení odezvy) bude dostupná. Slouží k výběru signálu vstupu zvuku dle specifikací příslušné volby typu slotu 2. Chceteli aktivovat signál DIGITAL (digitální), vyberte pro vstupní signál možnost OPTION(D) a možnost OPTION pro AUDIO INPUT (zvukový vstup). POZNÁMKA: Signál typu DIGITAL (digitální) je aktivován, pouze pokud je pro vstupní signál vybrána možnost OPTION(D) a pro AUDIO INPUT (zvukový vstup) je vybrána možnost OPTION. INTERNAL PC Tato funkce je k dispozici u počítačů se zásuvkou typu 2. (Interní počítač)* 1 OFF WARNING (Varování o vypnutí) AUTO OFF (Automatické vypnutí) START UP PC (Spuštění počítače) FORCE QUIT (Vynucené vypnutí) Když je možnost OPTION POWER (Volitelné napájení) nastavena na hodnotu OFF (Vypnuto), při vypnutí monitoru se zobrazí zpráva s varováním. Poznámka: Pokud se monitor vypnul na základě nastavení OFF TIMER (Časovač vypnutí) nebo SCHEDULE (Plánovač), varovná zpráva se nezobrazí. Napájení monitoru se automaticky nastaví na hodnotu OFF (Vypnuto), když je připojený počítač vypnutý nebo je monitor v úsporném režimu. Poznámka: Monitor se automaticky nezapne, když zapnete připojený počítač. Pokud je vybrána možnost ON (Zapnuto), připojený počítač se spustí. Pokud je vybrána možnost ON (Zapnuto), je vynuceno vypnutí počítače. Tuto funkci použijte pouze v případě, že operační systém nelze vypnout ručně. 120Hz (nelze měnit) RESPONSE IMPROVE (Zlepšení odezvy) TOUCH PANEL (Dotykový panel) (nelze měnit) RESET (Resetovat) FACTORY PRESET (Výrobní nastavení) *1: Tato funkce závisí na použité desce pro volitelné doplňky. Funkce zlepšení odezvy snižuje rozmazávání obrazu obsahujícího pohyb při zvolení možnosti nastavení MODE 1 (Režim 1) nebo MODE 2 (Režim 2). POZNÁMKA: Pokud pro funkci RESPONSE IMPROVE (Zlepšení odezvy) vyberete nastavení MODE 1 (Režim 1) nebo MODE 2 (Režim 2), funkce PIP (Obraz v obraze) nebude dostupná. Pokud změníte nastavení, napájení zásuvky na desce pro volitelné doplňky bude dočasně přerušeno, přestože je funkce OPTION POWER (Volitelné napájení) nastavena na hodnotu ON (Zapnuto). Pokud je k monitoru připojena zásuvka na desce pro volitelné doplňky vyžadující nepřetržité napájení, funkce RESPONSE IMPROVE (Zlepšení odezvy) není dostupná. V takovém případě odpojte od monitoru zásuvku na desce pro volitelné doplňky. Funkce RESPONSE IMPROVE (Zlepšení odezvy) bude dostupná. Resetuje následující nastavení nabídky ADVANCED OPTION na výchozí hodnoty: INPUT DETECT (kromě priority vstupních signálů), INPUT CHANGE, TERMINAL SETTING, DEINTERLACE, COLOR SYSTEM, OVER SCAN, AUDIO v nabídce OPTION SETTING, START UP PC v nabídce OPTION SETTING a FORCE QUIT v nabídce OPTION SETTING. U všech položek se obnoví nastavení provedené před odesláním z továrny. POZNÁMKA: Nastavení položek můžete resetovat u všech displejů připojených sériově. Dejte pozor, abyste neúmyslně neresetovali všechny položky. OFF ANALOG OFF OFF NO NO MODE 1 (Režim 1) Česky26

29 PPOZNÁMKA 1: NASTAVENÍ PLÁNOVAČE Plánovač umožňuje nastavit různé časy zapnutí a vypnutí displeje. Můžete naprogramovat až sedm různých plánů. Programování plánovače: 1. Otevřete nabídku SCHEDULE (Plánovač). Pomocí tlačítek nahoru a dolů označte volbu SCHEDULE SETTINGS (Nastavení plánovače). Stisknutím tlačítka SET nebo tlačítka + se přepněte do nabídky Settings (Nastavení). Označte požadované číslo plánu plánovače a stiskněte tlačítko SET. Pole vedle čísla se zbarví žlutě. Nyní lze naprogramovat plán plánovače. 2. Pomocí tlačítka dolů zvýrazněte nastavení hodin pro časový úsek ON (Zapnout). Pomocí tlačítek + a nastavte hodinu. Pomocí šipek nahoru a dolů označte položku nastavení minut. Pomocí tlačítek + a nastavte minuty. Stejným způsobem nastavte čas OFF (Vypnout). 3. Pomocí šipek nahoru a dolů označte položku INPUT (Vstup). Pomocí tlačítek + a vyberte vstupní zdroj. Pomocí šipek nahoru a dolů zvýrazněte možnost PIC. MODE (Režim obrazu). Pomocí tlačítek + a zvolte režim obrazu. Česky 4. Pomocí tlačítka dolů vyberte den, kdy bude plán aktivní. Stisknutím tlačítka SET plán povolíte. Máteli v plánu každodenní spouštění, vyberte položku EVERY DAY (Každý den) a stiskněte tlačítko SET (Nastavit). Kroužek vedle položky EVERY DAY (Každý den) zežloutne. Pokud chcete nastavit týdenní plán, pomocí tlačítek nahoru a dolů označte dny v týdnu a stisknutím tlačítka SET je vyberte. Potom označte nastavení EVERY WEEK (Každý týden) a stiskněte tlačítko SET. 5. Jakmile naprogramujete plán, můžete naprogramovat zbývající plány. Stisknutím tlačítka MENU ukončíte nabídku OSD, stisknutím tlačítka EXIT se vrátíte do předcházející nabídky. Poznámka: Pokud se plány překrývají, bude mít plán s nejvyšším číslem přednost před plánem s nejnižším číslem. Například, plán č. 7 má přednost před plánem č. 1. Choose Mark Return Close Neníli vybraný vstup nebo režim obrazu momentálně k dispozici, zakažte vstup nebo se režim obrazu zobrazí červeně. POZNÁMKA 2: DOSVIT OBRAZU U displejů na bázi technologie LCD se může projevit dosvit obrazu. Dosvitem obrazu se označuje zbytkový obraz ( duchy ) předchozího obrazu, který zůstane viditelný na obrazovce. Narozdíl od běžných monitorů není dosvit obrazu na displeji LCD trvalý, ale přesto by se mělo předejít zobrazení statického obrazu po dlouhou dobu. Chceteli zmírnit dosvit obrazu, vypněte monitor na stejně dlouhou dobu, po jakou byl poslední obraz zobrazen. Jestliže byl například obraz na obrazovce hodinu a zůstal po něm zbytkový obraz, znovu vypněte monitor na jednu hodinu, aby obraz zmizel. Stejně jako u všech osobních zobrazovacích zařízení doporučuje firma NEC DISPLAY SOLUTIONS pravidelné spouštění spořičů obrazovky s pohyblivou grafikou v případech, kdy se používá k zobrazování statické grafiky. Pokud zařízení nepoužíváte, vypněte jej. Aby se dále snížilo riziko vzniku dosvitu obrazu nastavte funkce SCREEN SAVER (Spořič obrazovky), DATE &TIME (Datum a čas) a SCHEDULE SETTINGS (Plánovač nastavení). Dlouhá životnost při dlouhodobém zobrazení Trvale vypálený obraz na displeji Pokud se displej LCD používá trvale po dlouhou dobu, v blízkosti elektrod uvnitř displeje zůstává rezidentní elektrický náboj a zobrazuje se rezidentní obraz ( duch ) předchozího zobrazení. (Dosvit obrazu) Dosvit obrazu není permanentní, ale pokud se zobrazuje na displeji jeden obraz po dlouhou dobu, uvnitř displeje LCD se okolo obrazu nahromadí nečistoty z iontových částic a obraz se může stát trvalým. (Trvale vypálený obraz) Doporučení Aby nedošlo k trvalému vypálení obrazu a kvůli zajištění maximální životnosti displeje dodržujte následující pokyny. 1. Statický obraz by měl být zobrazen pouze na krátkou dobu. Měňte statický obraz po krátkých intervalech. 2. Pokud televizor nepoužíváte, vypínejte jej pomocí dálkového ovládání nebo použijte funkci Power Management (Řízení spotřeby) či Schedule (Plánovač). 3. Nižší okolní teploty prodlužují životnost monitoru. Jeli na povrchu displeje LCD instalován ochranný kryt (sklo, akrylát), jeli monitor umístěn v uzavřeném prostoru nebo jeli více monitorů umístěno pohromadě, používejte teplotní senzory uvnitř monitoru. Chceteli snížit okolní teplotu, použijte ventilátor, spořič obrazovky a funkci snížení jasu. 4. Používejte režim Screen Saver (Spořič obrazovky). DVI SCHEDULE: OFF TIMER SCHEDULE SETTINGS SCHEDULE LIST DATE & TIME RESET (THU) JUN :38 SETTINGS: ON: : OFF: : INPUT: PIC. MODE: EVERY DAY EVERY WEEK MON TUE WED THU FRI SAT SUN Česky27

30 Funkce dálkového ovladače unkce Remote Control ID (Identifikace ovladače) Identifikace ovladače Dálkový ovladač lze použít k ovládání až 100 individuálních monitorů MultiSync pomocí režimu REMOTE CONTROL ID (Identifikace ovladače). Režim identifikace ovladače funguje ve spojitosti s funkcí Monitor ID (ID monitoru) a umožňuje ovládat až 100 individuálních monitorů MultiSync. Například: jeli na stejném místě používáno mnoho monitorů a v normálním režimu by dálkový ovladač vysílal signály do všech monitorů současně (viz obr. 1). Použitím dálkového ovladače v režimu REMOTE CONTROL ID (Identifikace ovladače) můžete ovládat pouze jeden určitý monitor v rámci skupiny (viz obr. 2). NASTAVENÍ ID OVLADAČE Přidržte tlačítko REMOTE ID SET (Nastavení režimu identifikace ovladače) na dálkovém ovladači a na číselné klávesnici zadejte ID displeje (1 100), který chcete ovládat pomocí dálkového ovladače. Ovladač pak bude ovládat monitor s odpovídajícím číslem ID displeje. Pokud zvolíte hodnotu 0 nebo pokud bude ovladač nastaven na běžný režim, bude ovladač ovládat všechny monitory. ID displeje: 1 ID displeje: 2 ID displeje: 3 Dálkový ovladač je aktivní Obrázek 1 Ovladač se nachází v běžném režimu nebo je hodnota REMOTE ID nastavena na 0 Dálkový ovladač je aktivní Dálkový ovladač je aktivní ID displeje: 1 ID displeje: 2 ID displeje: 3 NASTAVIT/RESETOVAT REŽIM DÁLKOVÉHO OVLÁDÁNÍ Režim identifikace ovladače (ID mode) chceteli přejít do tohoto režimu, přidržte na 2 sekundy tlačítko REMOTE ID SET. Běžný režim návrat do běžného režimu provedete přidržením tlačítka REMOTE ID CLEAR (Zrušení režimu identifikace ovladače) na 2 sekundy. Aby byla zajištěno řádné fungování této funkce, musí být monitoru přiřazeno ID displeje. ID displeje lze nastavit u položky Monitor ID v nabídce MULTI DISPLAY (Více monitorů) v nabídce OSD (viz strana 23). Dálkový ovladač je neaktivní Obrázek 2 Na ovladači je nastavena hodnota REMOTE ID:3 Dálkový ovladač je neaktivní Dálkový ovladač je aktivní Miřte dálkovým ovladačem na senzor požadovaného monitoru a stiskněte tlačítko REMOTE ID SET (Nastavení režimu identifikace ovladače). Na displeji se zobrazí MONITOR ID (identifikační číslo monitoru), jeli váš dálkový ovladač v režimu ID. Pomocí dálkového ovladače můžete pracovat s monitorem, kterému je přiřazeno určité číslo MONITOR ID. 1. Nastavte číslo MONITOR ID displeje (viz strana 23). Číslo MONITOR ID může být hodnota od 1 do 100. Toto číslo MONITOR ID umožňuje pracovat s daným monitorem pomocí dálkového ovladače bez ovlivňování jiných monitorů. 2. Na dálkovém ovladači přidržte tlačítko REMOTE ID SET a pomocí tlačítek zadejte číslo REMOTE CONTROL ID (Identifikace ovladače: 1 100). Číslo REMOTE ID NUMBER se musí shodovat s číslem MONITOR ID displeje, který chcete ovládat. Vyberte hodnotu 0, chceteli současně ovládat všechny displeje v dosahu. 3. Miřte dálkovým ovladačem na sensor požadovaného monitoru a stiskněte tlačítko REMOTE ID SET. Na displeji se červeně zobrazí číslo MONITOR ID. Jeli hodnota čísla REMOTE CONTROL ID 0, zobrazí se čísla MONITOR ID všech monitorů červeně. Zobrazíli se číslo MONITOR ID na displeji bíle, číslo MONITOR ID a číslo REMOTE CONTROL ID se neshodují. Monitor LCD lze při použití sériového propojení pomocí rozhraní RS232C dálkově ovládat z počítače nebo infračerveným dálkovým ovladačem. ID displeje a infračervené ovládání Pomocí počítače nebo infračerveného bezdrátového dálkového ovladače lze ovládat až 100 jednotlivých monitorů LCD prostřednictvím sériového zapojení přes rozhraní RS232C. 1. Připojení počítače k monitorům LCD. Připojte řídící výstup počítače RS232C ke vstupu RS232C na monitoru LCD. Poté můžete připojit výstup RS232C monitoru LCD ke vstupu RS232C dalšího monitoru LCD. Tímto způsobem lze propojit až 100 monitorů. 2. Nastavte ID displeje a režim infračerveného ovladače. Aby byla zajištěna správná funkce propojení, je třeba nastavit ID displeje v nabídce OSD každého monitoru, který je připojen. ID displeje lze nastavit u položky Monitor ID v nabídce MULTI DISPLAY (Více monitorů) v nabídce OSD. ID displeje lze nastavit v rozsahu od 1 do 100. Žádné dva monitory nesmí mít stejné číslo ID. Doporučuje se očíslovat jednotlivé sériově zapojené monitory sekvenčně od 1. První zapojený monitor se bude považovat za primární displej. Následující zapojené monitory budou považovány za sekundární displeje. V nabídce ADVANCED OPTION (Rozšířené možnosti) u prvního zapojeného monitoru vyberte u položky IR CONTROL (Infračervené ovládání) hodnotu PRIMARY (Primární). U dalších monitorů nastavte položku IR CONTROL (Infračervené ovládání) na hodnotu SECONDARY (Sekundární). Česky28

31 3. Stiskněte tlačítko DISPLAY (Zobrazit) na dálkovém ovladači a přitom miřte na PRIMARY (Primární) monitor. V levém horním rohu obrazovky se zobrazí informační nabídka OSD. Monitor ID (ID displeje): Zobrazuje ID tohoto monitoru v sériovém zapojení. Target ID (ID cíle): Zobrazuje ID monitoru, který bude ovládán prostřednictvím sériového zapojení z tohoto monitoru. Stisknutím tlačítek + nebo můžete změnit hodnotu Target ID na číslo ID monitoru, který bude ovládán. Pokud chcete ovládat zároveň všechny monitory v sériovém zapojení, nastavte u položky Target ID hodnotu ALL. 4. K ovládání monitoru SECONDARY (Sekundární) použijte bezdrátový dálkový ovladač a miřte na monitor PRIMARY (Primární). Na monitoru se zvoleným cílovým ID se zobrazí nabídka MENU OSD. Česky POZNÁMKA: Pokud se zobrazí nabídka OSD pro výběr režimu ID No. (číslo ID), stisknutím tlačítka DISPLAY (Zobrazit) tuto nabídku OSD zavřete a přitom miřte dálkovým ovladačem na PRIMARY (Primární) monitor. RADA: Pokud ovládání přestane fungovat kvůli nsprávnému nastavení položky IR CONTROL (Infračervené ovládání), stisknutím tlačítka DISPLAY (Zobrazit) na dálkovém ovladači po dobu 5 sekund a déle obnovte nastavení NORMAL (Normální) nabídky IR CONTROL. Česky29

32 Ovládání monitoru LCD pomocí dálkového ovladače RS232C Displej lze ovládat počítačem, který připojíte přes rozhraní RS232C. POZNÁMKA: Chceteli tuto funkci použít, možnost EXTERNAL CONTROL (Externí ovládací prvek) musí být nastavena na položku RS232C (Viz strana 24). Funkce řízené z osobního počítače: Zapnutí a vypnutí, Přepínání vstupních signálů, Zapnutí a vypnutí ztlumení zvuku. Připojení Displej LCD + počítač MultiSync MultiSync Počítač (Výstup) Vstup RS232C Výstup RS232C Vstup RS232C Výstup RS232C Kabel RS232C Kabel RS232C MultiSync POZNÁMKA: Pokud je počítač vybaven pouze 25kolíkovým sériovým portem, je třeba použít adaptér 25kolíkového sériového portu. Podrobnosti získáte u prodejce. Zkontrolujte nastavení parametru ID=ALL REPLY ve funkci EXTERNAL CONTROL (Externí ovládací prvek). * Aby byla zajištěna funkčnost propojení, musí být výstupní konektor rozhraní RS232C propojen se stejným typem monitoru. V žádném případě k němu nepřipojujte jiné zařízení. Chceteli ovládat monitor či více monitorů, které jsou sériově propojeny, použijte řídicí příkazy. Informace o řídících příkazech najdete na dodaném disku. Soubor má název External_control.pdf. Počet monitorů, které jsou sériově propojeny, je omezen. 1) Rozhraní PROTOCOL PŘENOSOVÁ RYCHLOST DÉLKA DAT PARITNÍ BIT STOP BIT ŘÍZENÍ TOKU DAT RS232C 9600 [bps] 8 [bitů] ŽÁDNÉ 1 [bit] ŽÁDNÉ Monitor LCD používá pro ovladač RS232S linky RXD, TXD a GND. Spolu s ovladačem RS232C je třeba použít reverzní kabel (nulový modem) (není součástí dodávky). Česky30

33 2) Řídicí příkazy diagram Další příkazy naleznete v souboru External_Control.pdf na disku CDROM. Funkce (ID displeje = 1) Napájení zapnuto Napájení vypnuto Vybrat DisplayPort jako vstupní zdroj Vybrat DVI jako vstupní zdroj Vybrat VGA jako vstupní zdroj Vybrat HDMI jako vstupní zdroj Vybrat DVD/HD jako vstupní zdroj Vybrat VIDEO jako vstupní zdroj Vybrat SVIDEO jako vstupní zdroj Vybrat OPTION (Volba) jako vstupní zdroj Vypnutí zvuku zapnuto Vypnutí zvuku vypnuto Data kódu d d d d d d d d d d d a 0d Česky Česky31

34 Ovládání monitoru prostřednictvím funkce LAN Control (Ovládání pomocí sítě LAN) Připojení k síti Pomocí kabelu sítě LAN můžete zadat nastavení Network Settings (Nastavení sítě) a Alert Mail Settings (Nastavení upozornění) pomocí funkce HTTP server. POZNÁMKA: Chceteli tuto funkci použít, možnost EXTERNAL CONTROL (Externí ovládací prvek) musí být nastavena na položku LAN (Viz strana 24). Chceteli použít připojení k síti LAN, je třeba přiřadit adresu IP. Příklad připojení k síti LAN: Server POZNÁMKA: Použijte kabel sítě LAN kategorie 5 nebo vyšší. Rozbočovač Kabel sítě LAN (není dodáván) Nastavení sítě pomocí prohlížeče HTTP Přehled Připojení monitoru k síti umožňuje jeho ovládání z počítače pomocí sítě. Chceteli monitor ovládat z webového prohlížeče, musíte mít v počítači nainstalovánu speciální aplikaci. Adresu IP a masku podsítě monitoru lze nastavit na obrazovce Network Setting (Nastavení sítě) ve webovém prohlížeči pomocí funkce server HTTP. Ujistěte se, že používáte aplikaci Microsoft Internet Explorer 6.0 nebo její vyšší verzi. (Toto zařízení používá jazyk JavaScript a soubory Cookies. V prohlížeči je třeba povolit tyto funkce. Způsob nastavení těchto funkcí závisí na verzi prohlížeče. Postupujte dle souborů nápovědy a ostatních informací dodaných se softwarem.) Přístup k funkci server HTTP získáte spuštěním webového prohlížeče v počítači připojeném prostřednictvím sítě k monitoru a zadáním následující adresy URL. Nastavení sítě IP monitoru>/index.html TIP: Výchozí adresa IP je Speciální aplikaci si můžete stáhnout a našich webových stránkách. POZNÁMKA: Pokud se ve webovém prohlížeči nezobrazí obrazovka MONITOR NETWORK SETTINGS (Nastavení sítě monitoru), stisknutím kombinace kláves Ctrl+F5 obnovte stránku (nebo vymažte mezipaměť). Odezva displeje nebo tlačítek může být zpomalena, nebo operace nemusí být v závislosti na nastavení sítě přijata. Pokud tato situace nastane, kontaktujte správce sítě. Monitor LCD nemusí odpovídat, jsouli jeho tlačítka opakovaně stisknuta rychle po sobě. Pokud tato situace nastane, chvíli vyčkejte a poté akci zopakujte. Pokud stále nedošlo k žádné odezvě, monitor vypněte a znovu zapněte. Česky32

35 Příprava před použitím Před provedením jakýchkoli operací prostřednictvím webového prohlížeče připojte monitor k běžně dostupnému kabelu sítě LAN. Operace provedené v prohlížeči používajícím server proxy nemusí být proveditelné v závislosti na typu tohoto serveru a způsobu nastavení. Ačkoli je jedním z faktorů typ serveru proxy, je možné, že položky, které byly skutečně odeslány, nebudou zobrazeny z důvodu efektivity mezipaměti. Proto taky nemusí být provedená nastavení v rámci operace uplatněna. Doporučuje se server proxy nepoužívat. Práce s adresou prostřednictvím prohlížeče Jméno hostitele lze použít v následujících případech: Pokud správce sítě zaregistroval jméno hostitele odpovídající adrese IP monitoru k serveru DNS, můžete získat přístup k síťovým nastavením displeje prostřednictvím tohoto zaregistrovaného jména hostitele pomocí kompatibilního prohlížeče. Pokud bylo jméno hostitele odpovídající adrese IP monitoru nakonfigurováno ve složce HOSTS (Hostitelé) používaného počítače, můžete přístup k síťovým nastavením displeje získat prostřednictvím tohoto jména hostitele pomocí kompatibilního prohlížeče. Příklad 1: Bylli název hostitele monitoru nastaven na pd.nec.co.jp, přístup k nastavení sítě získáte zadáním adresy do řádku adresy, nebo do sloupce pro zadání adresy URL. Česky Příklad 2: Jeli adresa IP monitoru , přístup k nastavení upozornění získáte zadáním adresy do řádku adresy, nebo do sloupce pro zadání adresy URL. Nastavení sítě IP monitoru>/index.html DHCP (Server DHCP) IP v4 Address (Adresa IP v4) Subnet Mask (Maska podsítě) Default Gateway (Výchozí brána) Primary DNS (Primární server DNS) Secondary DNS (Sekundární server DNS) Apply (Použít) Povolíteli tuto možnost, monitoru bude automaticky přidělena adresa IP pomocí serveru DHCP. Pokud tuto možnost zakážete, budete moci monitoru přidělit adresu IP a masku podsítě získanou od správce sítě. POZNÁMKA: Požádejte správce sítě o adresu IP, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [ENABLE] (Povolit). Nastavte adresu IP sítě připojené k monitoru, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [DISABLE] (Zakázat). Nastavte masku podsítě sítě připojené k monitoru, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [DISABLE] (Zakázat). Nastavte výchozí bránu sítě připojené k monitoru, jeli v nastavení [DHCP] (Server DHCP) nastavena možnost [DISABLE] (Zakázat). Nastavte primární server DNS sítě připojené k monitoru. Nastavte sekundární server DNS sítě připojené k monitoru. Uplatní se provedená nastavení. POZNÁMKA: Po klepnutí na tlačítko [Apply] (Použít) monitor restartujte z obrazovky restartu nebo jej vypněte a znovu zapněte, aby se změny projevily. POZNÁMKA: Pokud je pro funkci EXTERNAL CONTROL (Externí ovládací prvek) OSD zvolena možnost Resetování sítě LAN, následující nastavení se vrátí na výrobní hodnoty: [DHCP]: DISABLE (Vypnuto), [Adresa IP v4]: , [Maska podsítě]: , [Výchozí brána]: , ale [Primární server DNS] a [Sekundární server DNS] se nezmění. Česky33

36 Nastavení upozornění IP monitoru>/lanconfig.html Tato možnosti oznamuje počítači chybovou zprávu zasláním u prostřednictvím kabelové sítě LAN. Nastaneli v počítači chyba, bude odesláno oznámení o chybové zprávě. Alert Mail ( s upozorněním) Host Name (Hostitelský název) Domain Name (Název domény) Sender s Address (Adresa odesílatele) SMTP Server (Server SMTP) Recipient s Address 1 to 3 (Adresa příjemce 1 až 3) Authentication Method (Metoda identifikace) POP3 Server (Server POP3) User Name (Uživatelské jméno) Password (Heslo) TestMail Apply (Použít) Výběrem možnosti [ENABLE] (Povolit) zapnete funkci Alert Mail (Upozornění). Výběrem možnosti [DISABLE] (Zakázat) vypnete funkci Alert Mail (Upozornění). Zadejte název hostitele sítě připojené k monitoru. Lze zadat až 60 alfanumerických znaků. Zadejte název domény sítě připojené k monitoru. Lze zadat až 60 alfanumerických znaků. Zadejte adresu odesílatele. Lze zadat až 60 alfanumerických znaků a symbolů. Zadejte název serveru SMTP připojeného k monitoru. Lze zadat až 60 alfanumerických znaků. Zadejte adresu příjemce. Lze zadat až 60 alfanumerických znaků a symbolů. Takto je možné zvolit metodu identifikace přenosu u. Takto je možné upřesnit adresu serveru POP3, který se používá při identifikaci u. Takto lze nastavit uživatelské jméno pro přihlášení k identifikačnímu serveru, pokud se pro přenos u vyžaduje identifikace. Lze zadat až 60 alfanumerických znaků. Takto lze nastavit heslo pro přihlášení k identifikačnímu serveru, pokud se pro přenos u vyžaduje identifikace. Lze zadat až 60 alfanumerických znaků. Klepnutím na toto tlačítko odešlete zkušební , abyste ověřili správnost nastavení. Klepnutím na toto tlačítko použijete výše provedená nastavení. POZNÁMKA: Po klepnutí na tlačítko [Apply] (Použít) monitor restartujte z obrazovky restartu nebo jej vypněte a znovu zapněte, aby se změny projevily. POZNÁMKA: Provedeteli zkoušku, s upozorněním nemusíte obdržet. Pokud taková situace nastane, zkontrolujte, zda jsou nastavení sítě správná. Pokud jste ve zkoušce zadali nesprávnou adresu, s upozorněním neobdržíte. Pokud taková situace nastane, zkontrolujte, zda je adresa příjemce správná. TIP: Diagram s řídícími příkazy naleznete v souboru External_Control.pdf na disku CDROM. Česky34

37 Seznam upozornění chybových zpráv Číslo chyby * Kód chyby 70h ~ 7Fh 80h ~ Fh 90h ~ 9Fh A0h ~ AFh A2h B0h ~ BFh C0h ~ CFh Zpráva upozornění Vysvětlení Opatření The monitor s power supply is not functioning normally. (Zdroj napájení monitoru nefunguje normálně.) The cooling fan has stopped. (Ventilátor se zastavil.) The monitor s back light unit is not functioning normally. (Jednotka podsvícení monitoru nefunguje normálně.) The monitor is overheated. (Monitor je přehřátý.) The monitor doesn t have the input signal. (Monitor nemá vstupní signál.) The monitor caused the problem of the abnormal of option board. (Monitor způsobil problém abnormální funkce desky pro volitelné doplňky.) Abnormální napájení v pohotovostním režimu Abnormální funkce ventilátoru Abnormální podsvícení Abnormální teplota ČIDLO dosáhlo teploty specifikované uživatelem. *stav: DISPLAY PROTECTION FAN (Ochrana monitoru ventilátor) CONTROLCOOLING FAN = AUTO (Ovládání ventilátoru = automatické) Žádný signál Abnormální funkce desky pro volitelné doplňky Obraťte se na dodavatele Obraťte se na dodavatele. Obraťte se na dodavatele. Obraťte se na dodavatele. Znovu potvrďte nastavení stavu z OSD (DISPLAY PROTECTIONFAN CONTROL Ochrana monitoru řízení ventilátoru) nebo se obraťte na dodavatele. Viz část Není obraz v kapitole Řešení potíží. Obraťte se na dodavatele. Česky Vzorek: Následující příklady jsou součástí upozornění, která informují o teplotní anomálii monitoru. Vzorek: Následující příklady jsou součástí zkušebního mailu podle prohlížeče. Česky35

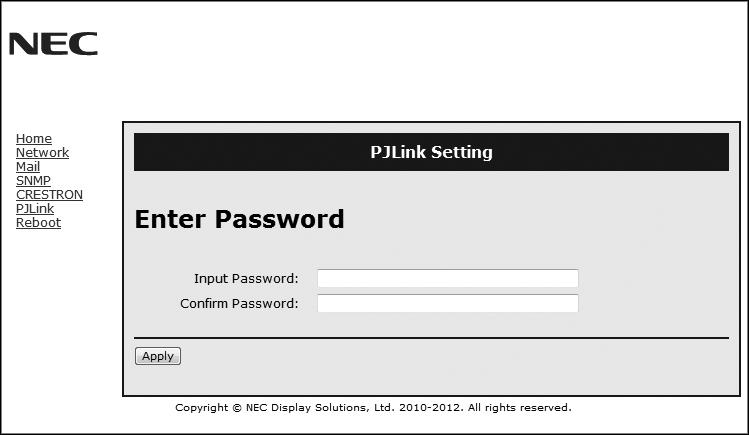

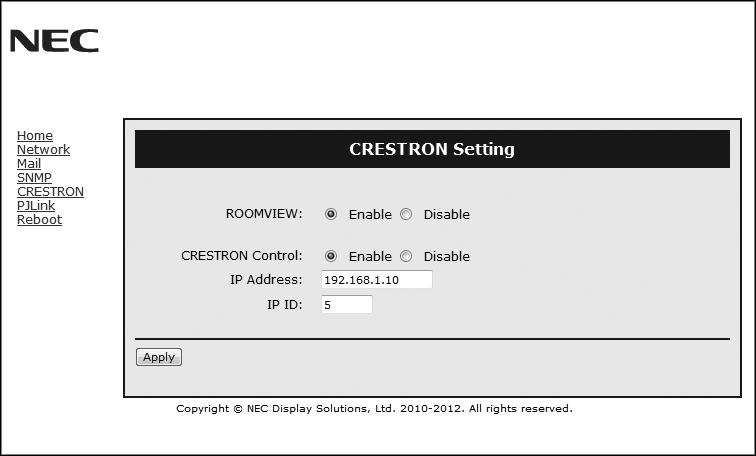

38 Nastavení CRESTRON Klepněte na možnost CRESTRON na levé straně obrazovky HOME (Domů). Kompatibilita softwaru CRESTRON ROOMVIEW Monitor podporuje software CRESTRON ROOMVIEW, který umožňuje správu a ovládání více zařízení připojených do sítě prostřednictvím počítače nebo ovladače. Více informací najdete na stránkách ROOMVIEW CRESTRON CONTROL (Ovládání CRESTRON) IP ADDRESS (IP adresa) IP ID Funkce ROOMVIEW pro správu z počítače. ON (Zapnuto): Zapne funkci ROOMVIEW. OFF (Vypnuto): Vypne funkci ROOMVIEW. Ovládání CRESTRON pro správu z ovladače. ON (Zapnuto): Zapne ovládání CRESTRON. OFF (Vypnuto): Vypne ovládání CRESTRON. Umožňuje nastavit IP adresu pro server CRESTRON. Nastaví IP ID pro server CRESTRON. TIP: Nastavení CRESTRON je vyžadováno pouze při použití se softwarem CRESTRON ROOMVIEW. Více informací najdete na stránkác Nastavení PJLink Klepněte na možnost PJLink na levé straně obrazovky HOME (Domů). PASSWORD (Heslo) Slouží k nastavení hesla pro funkci PJLink*. Heslo může mít maximálně 32 znaků. Heslo nezapomeňte. Pokud se tak stane, kontaktujte svého prodejce. *Co je PJLink? PJLink je standardizací protokolu používaného pro ovládání zařízení od různých výrobců. Tento standardní protokol byl vytvořen asociací Japan Business Machine and Information System Industries Association (JBMIA) v roce Zařízení podporuje všechny příkazy třídy PJLink Class 1. Nastavení PJLink nebude ovlivněno, i když v nabídce použijete funkci [RESET] (Resetovat). Česky36
