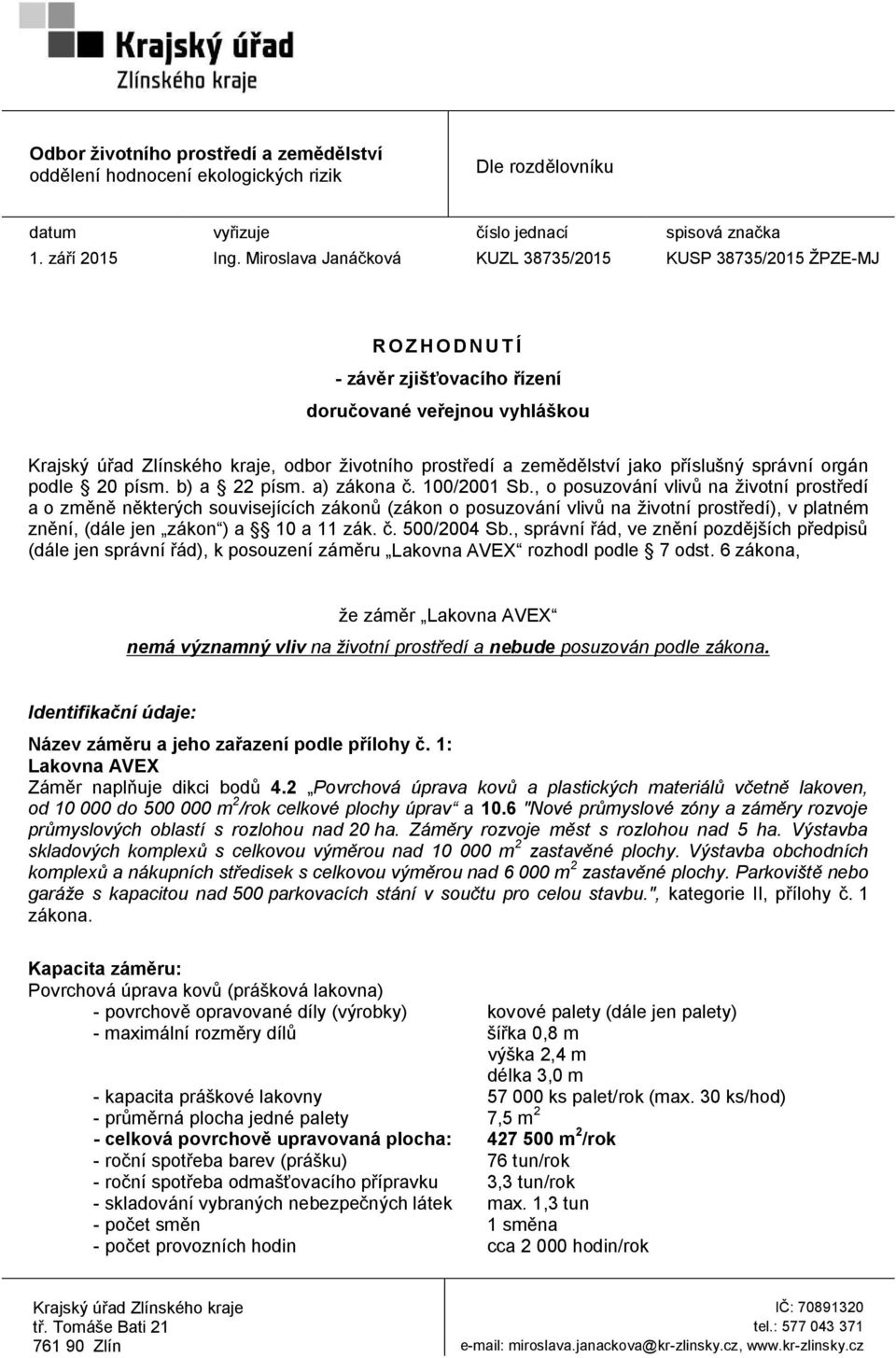

1 Odbor životního prostředí a zemědělství oddělení hodnocení ekologických rizik Dle rozdělovníku datum vyřizuje číslo jednací spisová značka 1. září 2015 Ing. Miroslava Janáčková KUZL 38735/2015 KUSP 38735/2015 ŽPZE-MJ R O Z H O D N U T Í - závěr zjišťovacího řízení doručované veřejnou vyhláškou Krajský úřad Zlínského kraje, odbor životního prostředí a zemědělství jako příslušný správní orgán podle 20 písm. b) a 22 písm. a) zákona č. 100/2001 Sb., o posuzování vlivů na životní prostředí a o změně některých souvisejících zákonů (zákon o posuzování vlivů na životní prostředí), v platném znění, (dále jen zákon ) a 10 a 11 zák. č. 500/2004 Sb., správní řád, ve znění pozdějších předpisů (dále jen správní řád), k posouzení záměru Lakovna AVEX rozhodl podle 7 odst. 6 zákona, že záměr Lakovna AVEX nemá významný vliv na životní prostředí a nebude posuzován podle zákona. Identifikační údaje: Název záměru a jeho zařazení podle přílohy č. 1: Lakovna AVEX Záměr naplňuje dikci bodů 4.2 Povrchová úprava kovů a plastických materiálů včetně lakoven, od do m 2 /rok celkové plochy úprav a 10.6 "Nové průmyslové zóny a záměry rozvoje průmyslových oblastí s rozlohou nad 20 ha. Záměry rozvoje měst s rozlohou nad 5 ha. Výstavba skladových komplexů s celkovou výměrou nad m 2 zastavěné plochy. Výstavba obchodních komplexů a nákupních středisek s celkovou výměrou nad m 2 zastavěné plochy. Parkoviště nebo garáže s kapacitou nad 500 parkovacích stání v součtu pro celou stavbu.", kategorie II, přílohy č. 1 zákona. Kapacita záměru: Povrchová úprava kovů (prášková lakovna) - povrchově opravované díly (výrobky) kovové palety (dále jen palety) - maximální rozměry dílů šířka 0,8 m výška 2,4 m délka 3,0 m - kapacita práškové lakovny ks palet/rok (max. 30 ks/hod) - průměrná plocha jedné palety 7,5 m 2 - celková povrchově upravovaná plocha: m 2 /rok - roční spotřeba barev (prášku) 76 tun/rok - roční spotřeba odmašťovacího přípravku 3,3 tun/rok - skladování vybraných nebezpečných látek max. 1,3 tun - počet směn 1 směna - počet provozních hodin cca hodin/rok Krajský úřad Zlínského kraje IČ: tř. Tomáše Bati 21 tel.: Zlín miroslava.janackova@kr-zlinsky.cz,

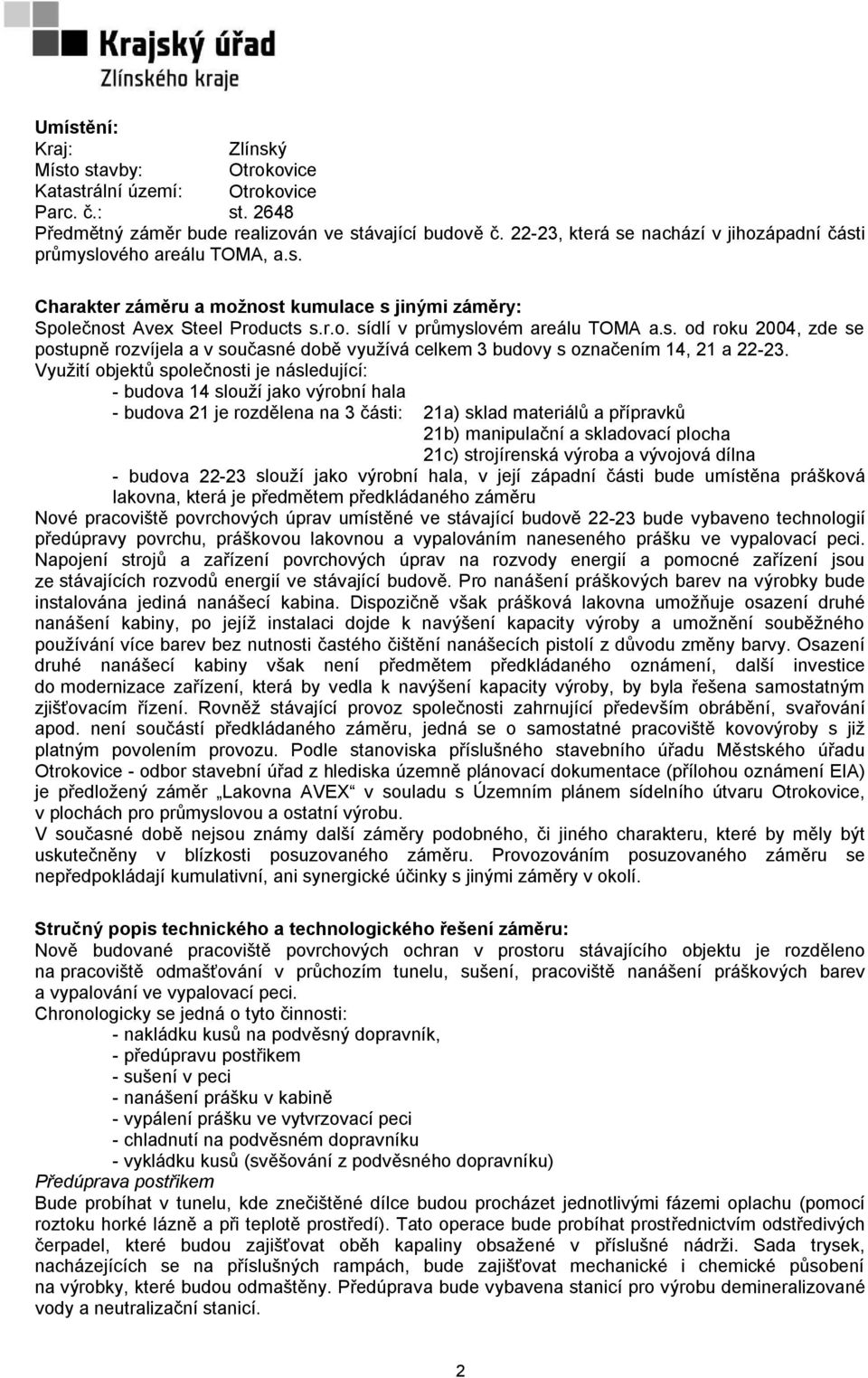

2 Umístění: Kraj: Zlínský Místo stavby: Otrokovice Katastrální území: Otrokovice Parc. č.: st Předmětný záměr bude realizován ve stávající budově č , která se nachází v jihozápadní části průmyslového areálu TOMA, a.s. Charakter záměru a možnost kumulace s jinými záměry: Společnost Avex Steel Products s.r.o. sídlí v průmyslovém areálu TOMA a.s. od roku 2004, zde se postupně rozvíjela a v současné době využívá celkem 3 budovy s označením 14, 21 a Využití objektů společnosti je následující: - budova 14 slouží jako výrobní hala - budova 21 je rozdělena na 3 části: 21a) sklad materiálů a přípravků 21b) manipulační a skladovací plocha 21c) strojírenská výroba a vývojová dílna - budova slouží jako výrobní hala, v její západní části bude umístěna prášková lakovna, která je předmětem předkládaného záměru Nové pracoviště povrchových úprav umístěné ve stávající budově bude vybaveno technologií předúpravy povrchu, práškovou lakovnou a vypalováním naneseného prášku ve vypalovací peci. Napojení strojů a zařízení povrchových úprav na rozvody energií a pomocné zařízení jsou ze stávajících rozvodů energií ve stávající budově. Pro nanášení práškových barev na výrobky bude instalována jediná nanášecí kabina. Dispozičně však prášková lakovna umožňuje osazení druhé nanášení kabiny, po jejíž instalaci dojde k navýšení kapacity výroby a umožnění souběžného používání více barev bez nutnosti častého čištění nanášecích pistolí z důvodu změny barvy. Osazení druhé nanášecí kabiny však není předmětem předkládaného oznámení, další investice do modernizace zařízení, která by vedla k navýšení kapacity výroby, by byla řešena samostatným zjišťovacím řízení. Rovněž stávající provoz společnosti zahrnující především obrábění, svařování apod. není součástí předkládaného záměru, jedná se o samostatné pracoviště kovovýroby s již platným povolením provozu. Podle stanoviska příslušného stavebního úřadu Městského úřadu Otrokovice - odbor stavební úřad z hlediska územně plánovací dokumentace (přílohou oznámení EIA) je předložený záměr Lakovna AVEX v souladu s Územním plánem sídelního útvaru Otrokovice, v plochách pro průmyslovou a ostatní výrobu. V současné době nejsou známy další záměry podobného, či jiného charakteru, které by měly být uskutečněny v blízkosti posuzovaného záměru. Provozováním posuzovaného záměru se nepředpokládají kumulativní, ani synergické účinky s jinými záměry v okolí. Stručný popis technického a technologického řešení záměru: Nově budované pracoviště povrchových ochran v prostoru stávajícího objektu je rozděleno na pracoviště odmašťování v průchozím tunelu, sušení, pracoviště nanášení práškových barev a vypalování ve vypalovací peci. Chronologicky se jedná o tyto činnosti: - nakládku kusů na podvěsný dopravník, - předúpravu postřikem - sušení v peci - nanášení prášku v kabině - vypálení prášku ve vytvrzovací peci - chladnutí na podvěsném dopravníku - vykládku kusů (svěšování z podvěsného dopravníku) Předúprava postřikem Bude probíhat v tunelu, kde znečištěné dílce budou procházet jednotlivými fázemi oplachu (pomocí roztoku horké lázně a při teplotě prostředí). Tato operace bude probíhat prostřednictvím odstředivých čerpadel, které budou zajišťovat oběh kapaliny obsažené v příslušné nádrži. Sada trysek, nacházejících se na příslušných rampách, bude zajišťovat mechanické i chemické působení na výrobky, které budou odmaštěny. Předúprava bude vybavena stanicí pro výrobu demineralizované vody a neutralizační stanicí. 2

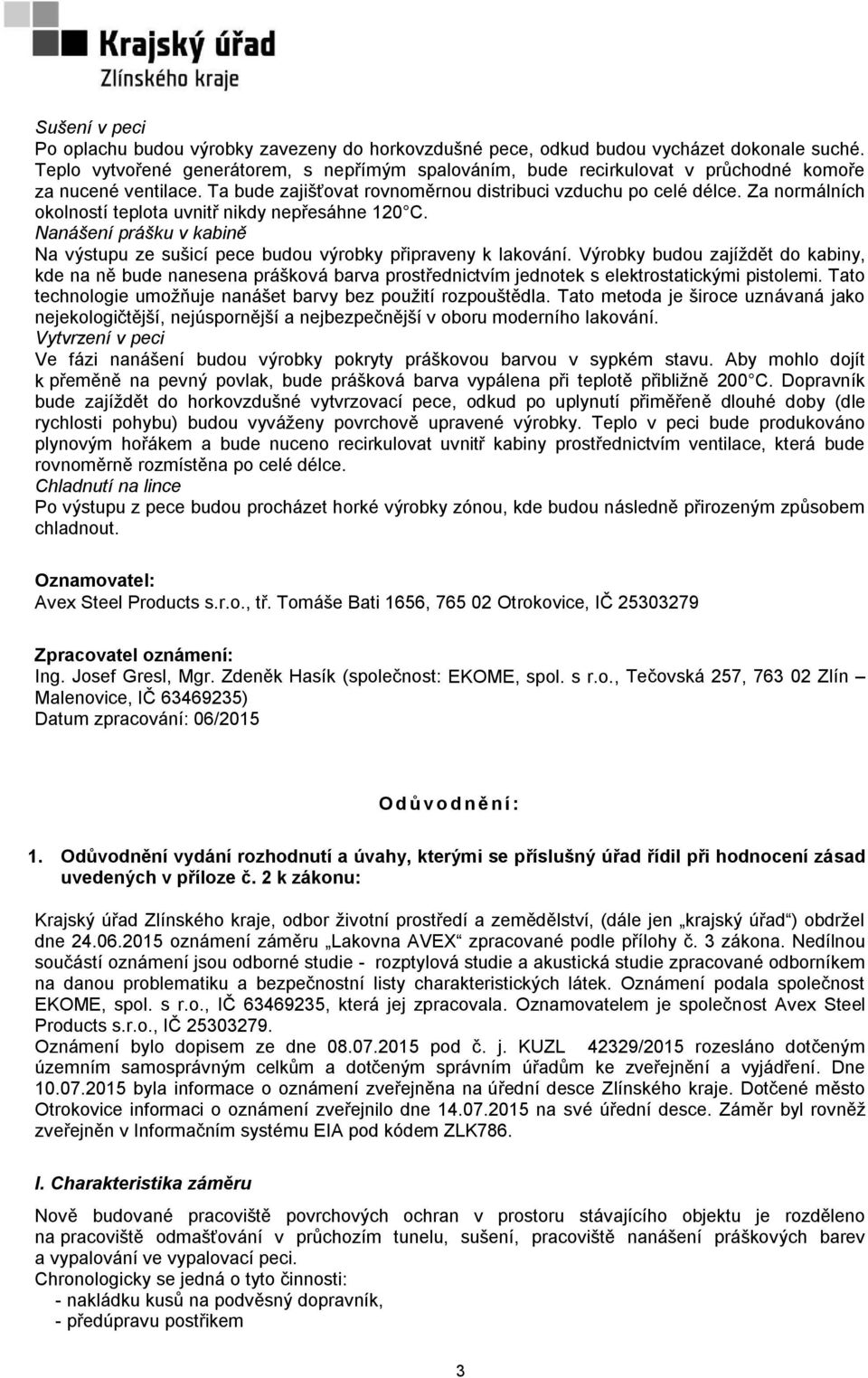

3 Sušení v peci Po oplachu budou výrobky zavezeny do horkovzdušné pece, odkud budou vycházet dokonale suché. Teplo vytvořené generátorem, s nepřímým spalováním, bude recirkulovat v průchodné komoře za nucené ventilace. Ta bude zajišťovat rovnoměrnou distribuci vzduchu po celé délce. Za normálních okolností teplota uvnitř nikdy nepřesáhne 120 C. Nanášení prášku v kabině Na výstupu ze sušicí pece budou výrobky připraveny k lakování. Výrobky budou zajíždět do kabiny, kde na ně bude nanesena prášková barva prostřednictvím jednotek s elektrostatickými pistolemi. Tato technologie umožňuje nanášet barvy bez použití rozpouštědla. Tato metoda je široce uznávaná jako nejekologičtější, nejúspornější a nejbezpečnější v oboru moderního lakování. Vytvrzení v peci Ve fázi nanášení budou výrobky pokryty práškovou barvou v sypkém stavu. Aby mohlo dojít k přeměně na pevný povlak, bude prášková barva vypálena při teplotě přibližně 200 C. Dopravník bude zajíždět do horkovzdušné vytvrzovací pece, odkud po uplynutí přiměřeně dlouhé doby (dle rychlosti pohybu) budou vyváženy povrchově upravené výrobky. Teplo v peci bude produkováno plynovým hořákem a bude nuceno recirkulovat uvnitř kabiny prostřednictvím ventilace, která bude rovnoměrně rozmístěna po celé délce. Chladnutí na lince Po výstupu z pece budou procházet horké výrobky zónou, kde budou následně přirozeným způsobem chladnout. Oznamovatel: Avex Steel Products s.r.o., tř. Tomáše Bati 1656, Otrokovice, IČ Zpracovatel oznámení: Ing. Josef Gresl, Mgr. Zdeněk Hasík (společnost: EKOME, spol. s r.o., Tečovská 257, Zlín Malenovice, IČ ) Datum zpracování: 06/2015 O d ů v o d n ě ní : 1. Odůvodnění vydání rozhodnutí a úvahy, kterými se příslušný úřad řídil při hodnocení zásad uvedených v příloze č. 2 k zákonu: Krajský úřad Zlínského kraje, odbor životní prostředí a zemědělství, (dále jen krajský úřad ) obdržel dne oznámení záměru Lakovna AVEX zpracované podle přílohy č. 3 zákona. Nedílnou součástí oznámení jsou odborné studie - rozptylová studie a akustická studie zpracované odborníkem na danou problematiku a bezpečnostní listy charakteristických látek. Oznámení podala společnost EKOME, spol. s r.o., IČ , která jej zpracovala. Oznamovatelem je společnost Avex Steel Products s.r.o., IČ Oznámení bylo dopisem ze dne pod č. j. KUZL 42329/2015 rozesláno dotčeným územním samosprávným celkům a dotčeným správním úřadům ke zveřejnění a vyjádření. Dne byla informace o oznámení zveřejněna na úřední desce Zlínského kraje. Dotčené město Otrokovice informaci o oznámení zveřejnilo dne na své úřední desce. Záměr byl rovněž zveřejněn v Informačním systému EIA pod kódem ZLK786. I. Charakteristika záměru Nově budované pracoviště povrchových ochran v prostoru stávajícího objektu je rozděleno na pracoviště odmašťování v průchozím tunelu, sušení, pracoviště nanášení práškových barev a vypalování ve vypalovací peci. Chronologicky se jedná o tyto činnosti: - nakládku kusů na podvěsný dopravník, - předúpravu postřikem 3

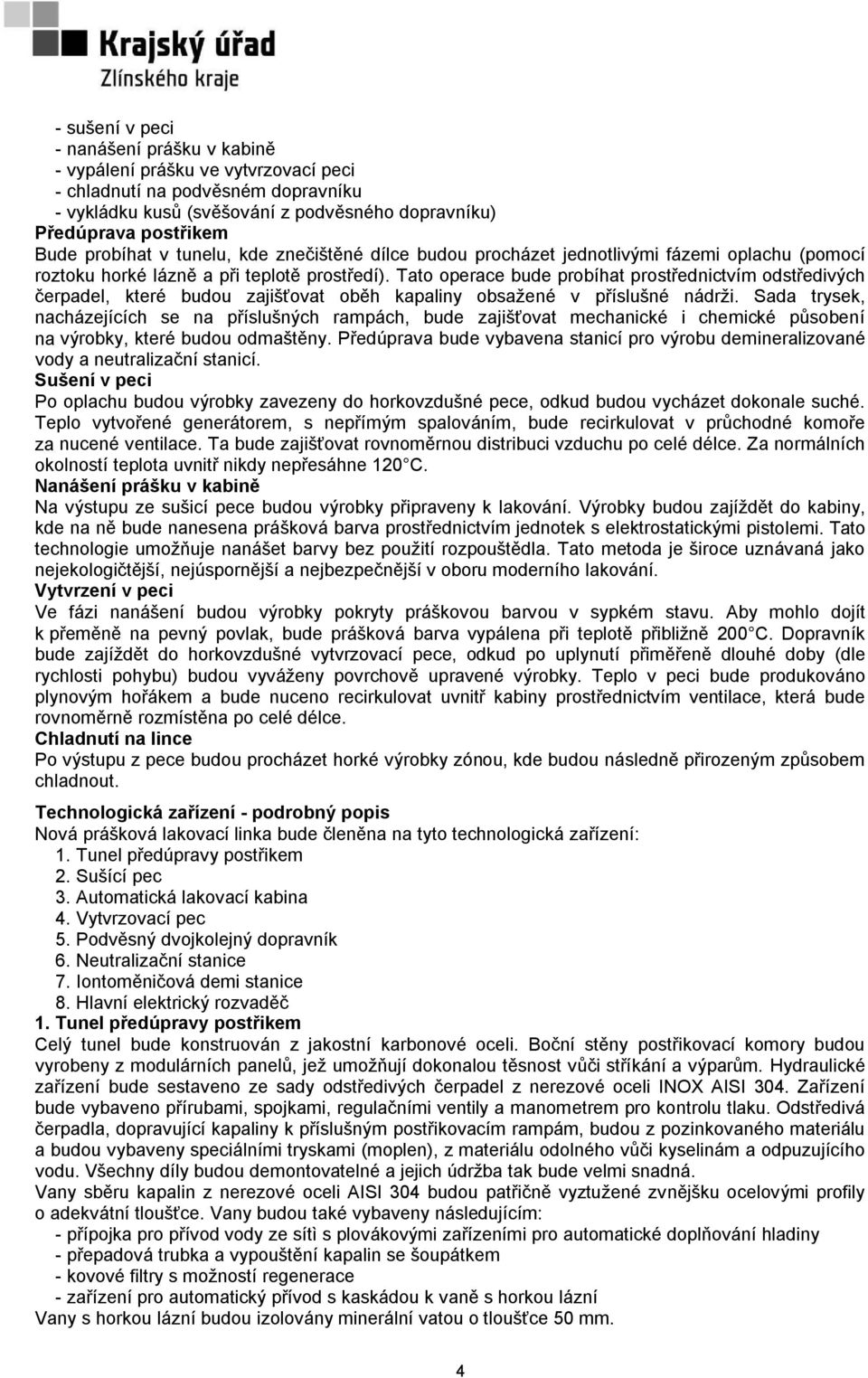

4 - sušení v peci - nanášení prášku v kabině - vypálení prášku ve vytvrzovací peci - chladnutí na podvěsném dopravníku - vykládku kusů (svěšování z podvěsného dopravníku) Předúprava postřikem Bude probíhat v tunelu, kde znečištěné dílce budou procházet jednotlivými fázemi oplachu (pomocí roztoku horké lázně a při teplotě prostředí). Tato operace bude probíhat prostřednictvím odstředivých čerpadel, které budou zajišťovat oběh kapaliny obsažené v příslušné nádrži. Sada trysek, nacházejících se na příslušných rampách, bude zajišťovat mechanické i chemické působení na výrobky, které budou odmaštěny. Předúprava bude vybavena stanicí pro výrobu demineralizované vody a neutralizační stanicí. Sušení v peci Po oplachu budou výrobky zavezeny do horkovzdušné pece, odkud budou vycházet dokonale suché. Teplo vytvořené generátorem, s nepřímým spalováním, bude recirkulovat v průchodné komoře za nucené ventilace. Ta bude zajišťovat rovnoměrnou distribuci vzduchu po celé délce. Za normálních okolností teplota uvnitř nikdy nepřesáhne 120 C. Nanášení prášku v kabině Na výstupu ze sušicí pece budou výrobky připraveny k lakování. Výrobky budou zajíždět do kabiny, kde na ně bude nanesena prášková barva prostřednictvím jednotek s elektrostatickými pistolemi. Tato technologie umožňuje nanášet barvy bez použití rozpouštědla. Tato metoda je široce uznávaná jako nejekologičtější, nejúspornější a nejbezpečnější v oboru moderního lakování. Vytvrzení v peci Ve fázi nanášení budou výrobky pokryty práškovou barvou v sypkém stavu. Aby mohlo dojít k přeměně na pevný povlak, bude prášková barva vypálena při teplotě přibližně 200 C. Dopravník bude zajíždět do horkovzdušné vytvrzovací pece, odkud po uplynutí přiměřeně dlouhé doby (dle rychlosti pohybu) budou vyváženy povrchově upravené výrobky. Teplo v peci bude produkováno plynovým hořákem a bude nuceno recirkulovat uvnitř kabiny prostřednictvím ventilace, která bude rovnoměrně rozmístěna po celé délce. Chladnutí na lince Po výstupu z pece budou procházet horké výrobky zónou, kde budou následně přirozeným způsobem chladnout. Technologická zařízení - podrobný popis Nová prášková lakovací linka bude členěna na tyto technologická zařízení: 1. Tunel předúpravy postřikem 2. Sušící pec 3. Automatická lakovací kabina 4. Vytvrzovací pec 5. Podvěsný dvojkolejný dopravník 6. Neutralizační stanice 7. Iontoměničová demi stanice 8. Hlavní elektrický rozvaděč 1. Tunel předúpravy postřikem Celý tunel bude konstruován z jakostní karbonové oceli. Boční stěny postřikovací komory budou vyrobeny z modulárních panelů, jež umožňují dokonalou těsnost vůči stříkání a výparům. Hydraulické zařízení bude sestaveno ze sady odstředivých čerpadel z nerezové oceli INOX AISI 304. Zařízení bude vybaveno přírubami, spojkami, regulačními ventily a manometrem pro kontrolu tlaku. Odstředivá čerpadla, dopravující kapaliny k příslušným postřikovacím rampám, budou z pozinkovaného materiálu a budou vybaveny speciálními tryskami (moplen), z materiálu odolného vůči kyselinám a odpuzujícího vodu. Všechny díly budou demontovatelné a jejich údržba tak bude velmi snadná. Vany sběru kapalin z nerezové oceli AISI 304 budou patřičně vyztužené zvnějšku ocelovými profily o adekvátní tloušťce. Vany budou také vybaveny následujícím: - přípojka pro přívod vody ze sítì s plovákovými zařízeními pro automatické doplňování hladiny - přepadová trubka a vypouštění kapalin se šoupátkem - kovové filtry s možností regenerace - zařízení pro automatický přívod s kaskádou k vaně s horkou lázní Vany s horkou lázní budou izolovány minerální vatou o tloušťce 50 mm. 4

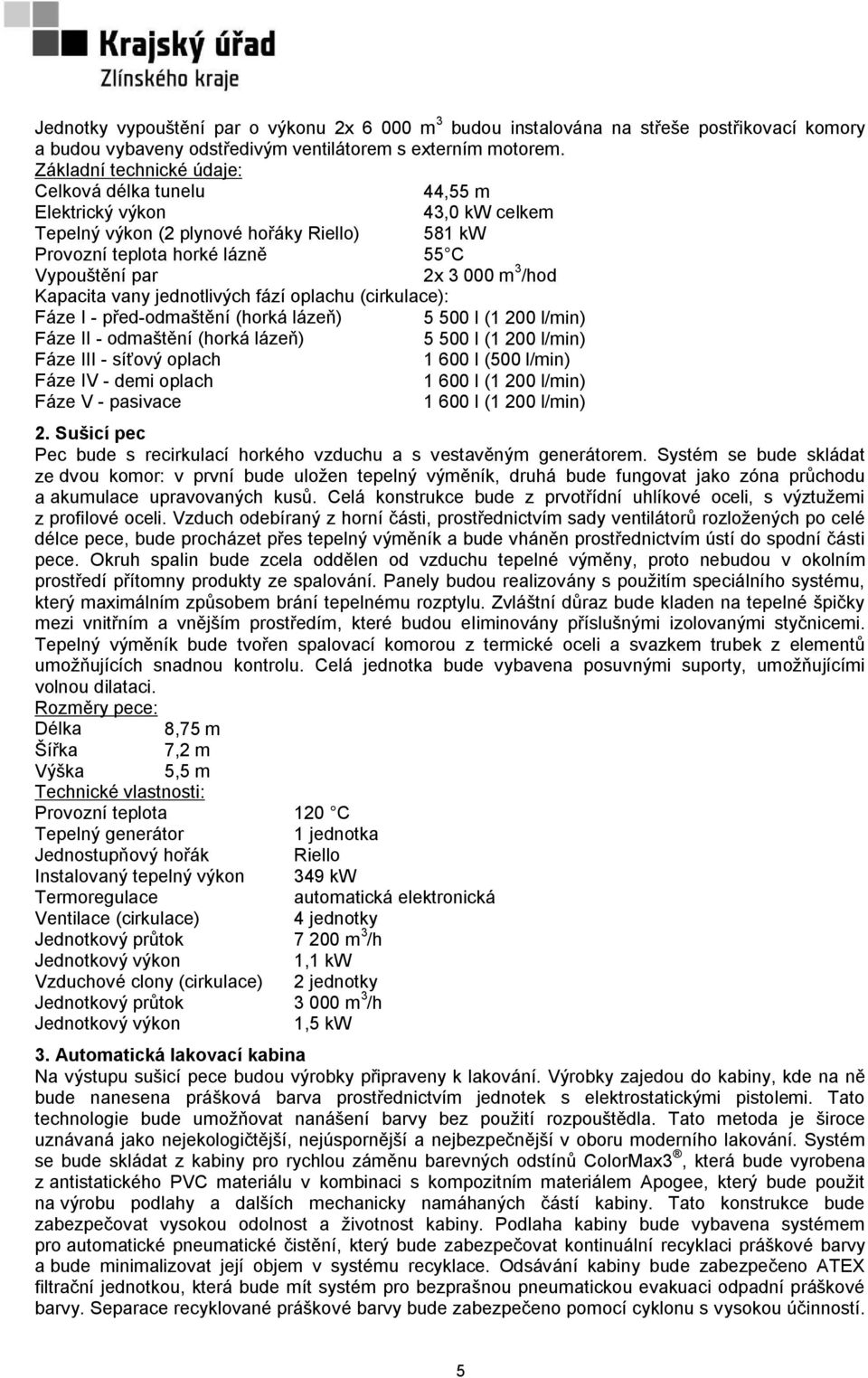

5 Jednotky vypouštění par o výkonu 2x m 3 budou instalována na střeše postřikovací komory a budou vybaveny odstředivým ventilátorem s externím motorem. Základní technické údaje: Celková délka tunelu 44,55 m Elektrický výkon 43,0 kw celkem Tepelný výkon (2 plynové hořáky Riello) 581 kw Provozní teplota horké lázně 55 C Vypouštění par 2x m 3 /hod Kapacita vany jednotlivých fází oplachu (cirkulace): Fáze I - před-odmaštění (horká lázeň) l (1 200 l/min) Fáze II - odmaštění (horká lázeň) l (1 200 l/min) Fáze III - síťový oplach l (500 l/min) Fáze IV - demi oplach l (1 200 l/min) Fáze V - pasivace l (1 200 l/min) 2. Sušicí pec Pec bude s recirkulací horkého vzduchu a s vestavěným generátorem. Systém se bude skládat ze dvou komor: v první bude uložen tepelný výměník, druhá bude fungovat jako zóna průchodu a akumulace upravovaných kusů. Celá konstrukce bude z prvotřídní uhlíkové oceli, s výztužemi z profilové oceli. Vzduch odebíraný z horní části, prostřednictvím sady ventilátorů rozložených po celé délce pece, bude procházet přes tepelný výměník a bude vháněn prostřednictvím ústí do spodní části pece. Okruh spalin bude zcela oddělen od vzduchu tepelné výměny, proto nebudou v okolním prostředí přítomny produkty ze spalování. Panely budou realizovány s použitím speciálního systému, který maximálním způsobem brání tepelnému rozptylu. Zvláštní důraz bude kladen na tepelné špičky mezi vnitřním a vnějším prostředím, které budou eliminovány příslušnými izolovanými styčnicemi. Tepelný výměník bude tvořen spalovací komorou z termické oceli a svazkem trubek z elementů umožňujících snadnou kontrolu. Celá jednotka bude vybavena posuvnými suporty, umožňujícími volnou dilataci. Rozměry pece: Délka 8,75 m Šířka 7,2 m Výška 5,5 m Technické vlastnosti: Provozní teplota 120 C Tepelný generátor 1 jednotka Jednostupňový hořák Riello Instalovaný tepelný výkon 349 kw Termoregulace automatická elektronická Ventilace (cirkulace) 4 jednotky Jednotkový průtok m 3 /h Jednotkový výkon 1,1 kw Vzduchové clony (cirkulace) 2 jednotky Jednotkový průtok m 3 /h Jednotkový výkon 1,5 kw 3. Automatická lakovací kabina Na výstupu sušicí pece budou výrobky připraveny k lakování. Výrobky zajedou do kabiny, kde na ně bude nanesena prášková barva prostřednictvím jednotek s elektrostatickými pistolemi. Tato technologie bude umožňovat nanášení barvy bez použití rozpouštědla. Tato metoda je široce uznávaná jako nejekologičtější, nejúspornější a nejbezpečnější v oboru moderního lakování. Systém se bude skládat z kabiny pro rychlou záměnu barevných odstínů ColorMax3, která bude vyrobena z antistatického PVC materiálu v kombinaci s kompozitním materiálem Apogee, který bude použit na výrobu podlahy a dalších mechanicky namáhaných částí kabiny. Tato konstrukce bude zabezpečovat vysokou odolnost a životnost kabiny. Podlaha kabiny bude vybavena systémem pro automatické pneumatické čistění, který bude zabezpečovat kontinuální recyklaci práškové barvy a bude minimalizovat její objem v systému recyklace. Odsávání kabiny bude zabezpečeno ATEX filtrační jednotkou, která bude mít systém pro bezprašnou pneumatickou evakuaci odpadní práškové barvy. Separace recyklované práškové barvy bude zabezpečeno pomocí cyklonu s vysokou účinností. 5

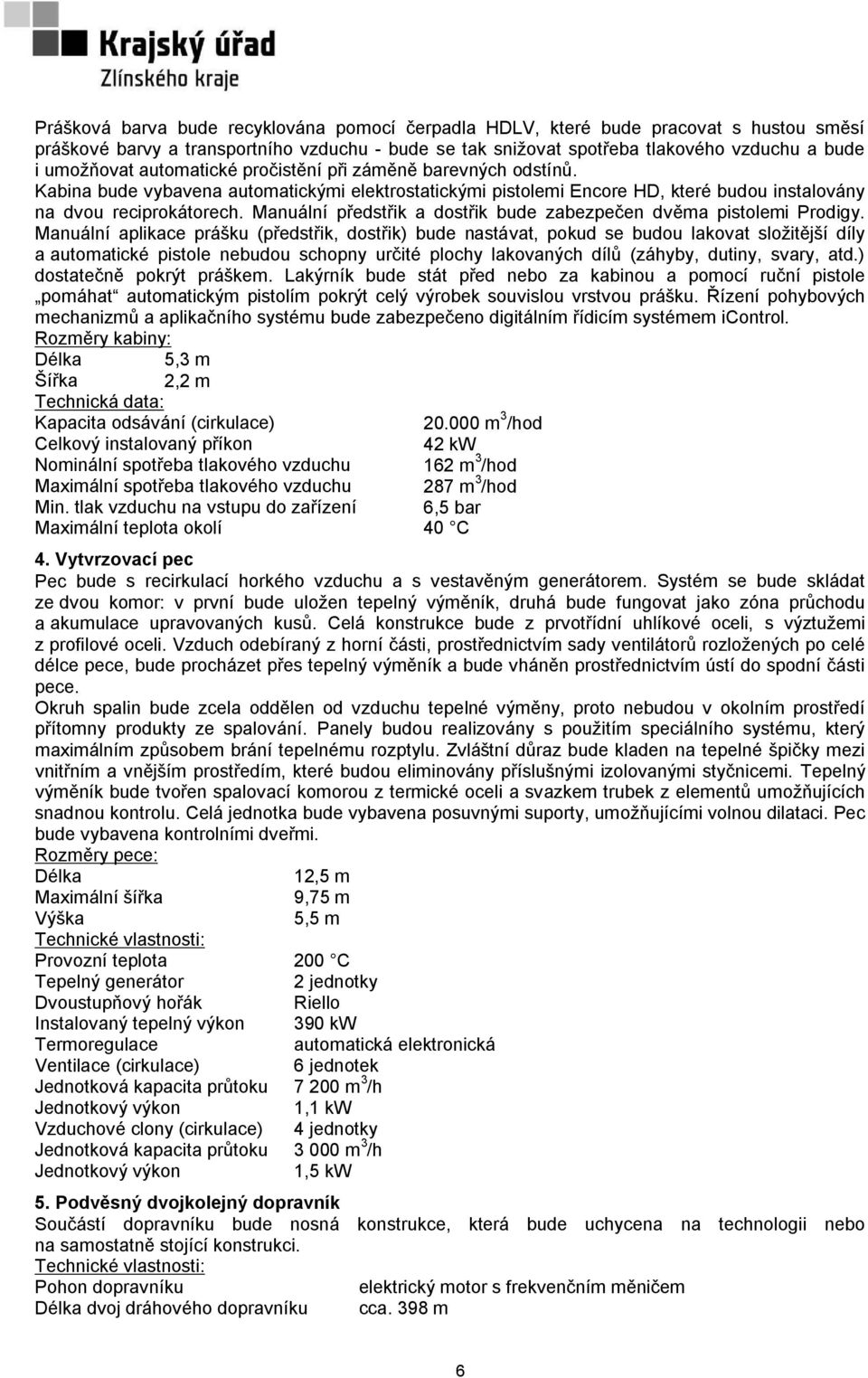

6 Prášková barva bude recyklována pomocí čerpadla HDLV, které bude pracovat s hustou směsí práškové barvy a transportního vzduchu - bude se tak snižovat spotřeba tlakového vzduchu a bude i umožňovat automatické pročistění při záměně barevných odstínů. Kabina bude vybavena automatickými elektrostatickými pistolemi Encore HD, které budou instalovány na dvou reciprokátorech. Manuální předstřik a dostřik bude zabezpečen dvěma pistolemi Prodigy. Manuální aplikace prášku (předstřik, dostřik) bude nastávat, pokud se budou lakovat složitější díly a automatické pistole nebudou schopny určité plochy lakovaných dílů (záhyby, dutiny, svary, atd.) dostatečně pokrýt práškem. Lakýrník bude stát před nebo za kabinou a pomocí ruční pistole pomáhat automatickým pistolím pokrýt celý výrobek souvislou vrstvou prášku. Řízení pohybových mechanizmů a aplikačního systému bude zabezpečeno digitálním řídicím systémem icontrol. Rozměry kabiny: Délka 5,3 m Šířka 2,2 m Technická data: Kapacita odsávání (cirkulace) m 3 /hod Celkový instalovaný příkon 42 kw Nominální spotřeba tlakového vzduchu 162 m 3 /hod Maximální spotřeba tlakového vzduchu 287 m 3 /hod Min. tlak vzduchu na vstupu do zařízení 6,5 bar Maximální teplota okolí 40 C 4. Vytvrzovací pec Pec bude s recirkulací horkého vzduchu a s vestavěným generátorem. Systém se bude skládat ze dvou komor: v první bude uložen tepelný výměník, druhá bude fungovat jako zóna průchodu a akumulace upravovaných kusů. Celá konstrukce bude z prvotřídní uhlíkové oceli, s výztužemi z profilové oceli. Vzduch odebíraný z horní části, prostřednictvím sady ventilátorů rozložených po celé délce pece, bude procházet přes tepelný výměník a bude vháněn prostřednictvím ústí do spodní části pece. Okruh spalin bude zcela oddělen od vzduchu tepelné výměny, proto nebudou v okolním prostředí přítomny produkty ze spalování. Panely budou realizovány s použitím speciálního systému, který maximálním způsobem brání tepelnému rozptylu. Zvláštní důraz bude kladen na tepelné špičky mezi vnitřním a vnějším prostředím, které budou eliminovány příslušnými izolovanými styčnicemi. Tepelný výměník bude tvořen spalovací komorou z termické oceli a svazkem trubek z elementů umožňujících snadnou kontrolu. Celá jednotka bude vybavena posuvnými suporty, umožňujícími volnou dilataci. Pec bude vybavena kontrolními dveřmi. Rozměry pece: Délka 12,5 m Maximální šířka 9,75 m Výška 5,5 m Technické vlastnosti: Provozní teplota 200 C Tepelný generátor 2 jednotky Dvoustupňový hořák Riello Instalovaný tepelný výkon 390 kw Termoregulace automatická elektronická Ventilace (cirkulace) 6 jednotek Jednotková kapacita průtoku m 3 /h Jednotkový výkon 1,1 kw Vzduchové clony (cirkulace) 4 jednotky Jednotková kapacita průtoku m 3 /h Jednotkový výkon 1,5 kw 5. Podvěsný dvojkolejný dopravník Součástí dopravníku bude nosná konstrukce, která bude uchycena na technologii nebo na samostatně stojící konstrukci. Technické vlastnosti: Pohon dopravníku elektrický motor s frekvenčním měničem Délka dvoj dráhového dopravníku cca. 398 m 6

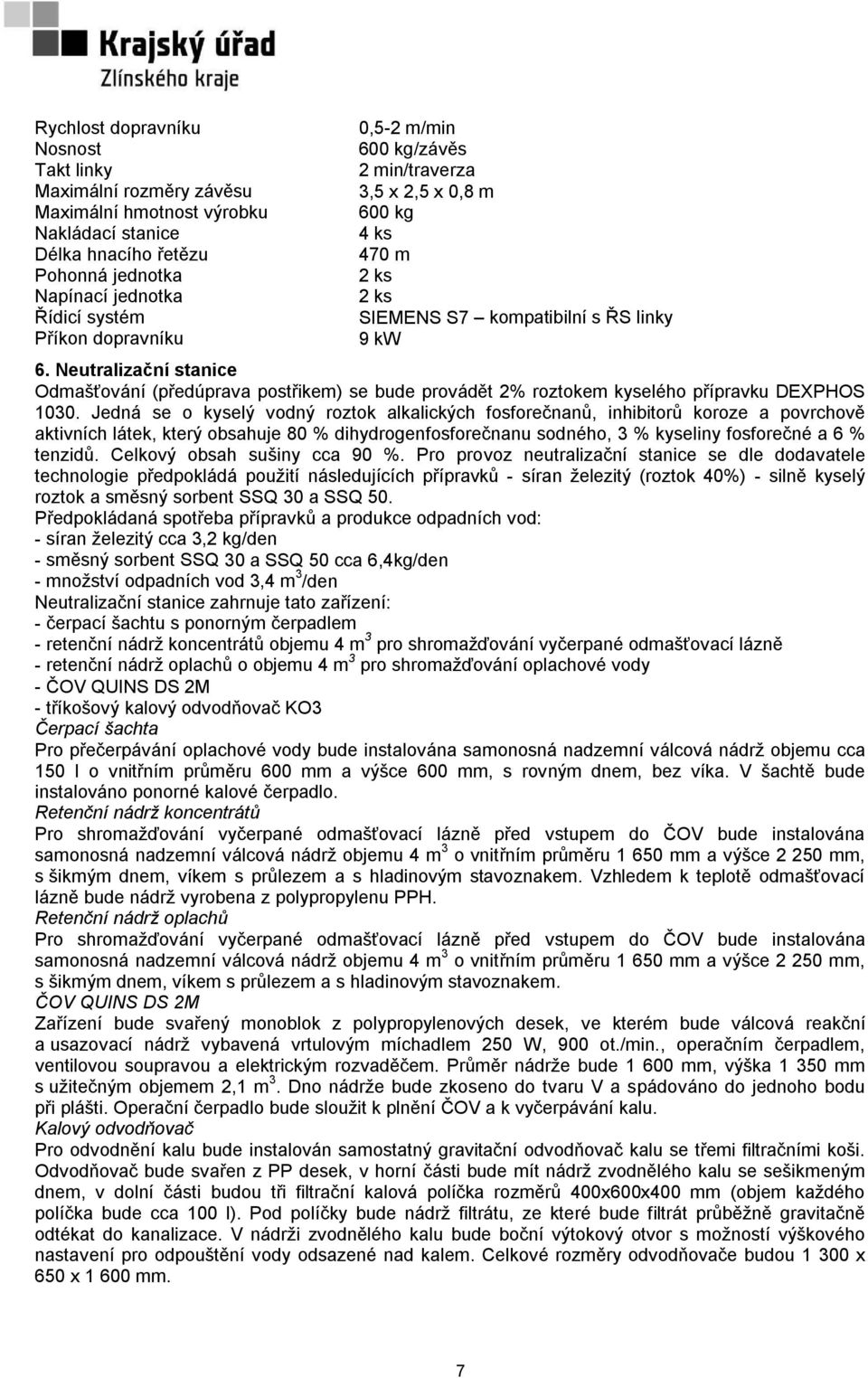

7 Rychlost dopravníku Nosnost Takt linky Maximální rozměry závěsu Maximální hmotnost výrobku Nakládací stanice Délka hnacího řetězu Pohonná jednotka Napínací jednotka Řídicí systém Příkon dopravníku 0,5-2 m/min 600 kg/závěs 2 min/traverza 3,5 x 2,5 x 0,8 m 600 kg 4 ks 470 m 2 ks 2 ks SIEMENS S7 kompatibilní s ŘS linky 9 kw 6. Neutralizační stanice Odmašťování (předúprava postřikem) se bude provádět 2% roztokem kyselého přípravku DEXPHOS Jedná se o kyselý vodný roztok alkalických fosforečnanů, inhibitorů koroze a povrchově aktivních látek, který obsahuje 80 % dihydrogenfosforečnanu sodného, 3 % kyseliny fosforečné a 6 % tenzidů. Celkový obsah sušiny cca 90 %. Pro provoz neutralizační stanice se dle dodavatele technologie předpokládá použití následujících přípravků - síran železitý (roztok 40%) - silně kyselý roztok a směsný sorbent SSQ 30 a SSQ 50. Předpokládaná spotřeba přípravků a produkce odpadních vod: - síran železitý cca 3,2 kg/den - směsný sorbent SSQ 30 a SSQ 50 cca 6,4kg/den - množství odpadních vod 3,4 m 3 /den Neutralizační stanice zahrnuje tato zařízení: - čerpací šachtu s ponorným čerpadlem - retenční nádrž koncentrátů objemu 4 m 3 pro shromažďování vyčerpané odmašťovací lázně - retenční nádrž oplachů o objemu 4 m 3 pro shromažďování oplachové vody - ČOV QUINS DS 2M - tříkošový kalový odvodňovač KO3 Čerpací šachta Pro přečerpávání oplachové vody bude instalována samonosná nadzemní válcová nádrž objemu cca 150 l o vnitřním průměru 600 mm a výšce 600 mm, s rovným dnem, bez víka. V šachtě bude instalováno ponorné kalové čerpadlo. Retenční nádrž koncentrátů Pro shromažďování vyčerpané odmašťovací lázně před vstupem do ČOV bude instalována samonosná nadzemní válcová nádrž objemu 4 m 3 o vnitřním průměru mm a výšce mm, s šikmým dnem, víkem s průlezem a s hladinovým stavoznakem. Vzhledem k teplotě odmašťovací lázně bude nádrž vyrobena z polypropylenu PPH. Retenční nádrž oplachů Pro shromažďování vyčerpané odmašťovací lázně před vstupem do ČOV bude instalována samonosná nadzemní válcová nádrž objemu 4 m 3 o vnitřním průměru mm a výšce mm, s šikmým dnem, víkem s průlezem a s hladinovým stavoznakem. ČOV QUINS DS 2M Zařízení bude svařený monoblok z polypropylenových desek, ve kterém bude válcová reakční a usazovací nádrž vybavená vrtulovým míchadlem 250 W, 900 ot./min., operačním čerpadlem, ventilovou soupravou a elektrickým rozvaděčem. Průměr nádrže bude mm, výška mm s užitečným objemem 2,1 m 3. Dno nádrže bude zkoseno do tvaru V a spádováno do jednoho bodu při plášti. Operační čerpadlo bude sloužit k plnění ČOV a k vyčerpávání kalu. Kalový odvodňovač Pro odvodnění kalu bude instalován samostatný gravitační odvodňovač kalu se třemi filtračními koši. Odvodňovač bude svařen z PP desek, v horní části bude mít nádrž zvodnělého kalu se sešikmeným dnem, v dolní části budou tři filtrační kalová políčka rozměrů 400x600x400 mm (objem každého políčka bude cca 100 l). Pod políčky bude nádrž filtrátu, ze které bude filtrát průběžně gravitačně odtékat do kanalizace. V nádrži zvodnělého kalu bude boční výtokový otvor s možností výškového nastavení pro odpouštění vody odsazené nad kalem. Celkové rozměry odvodňovače budou x 650 x mm. 7

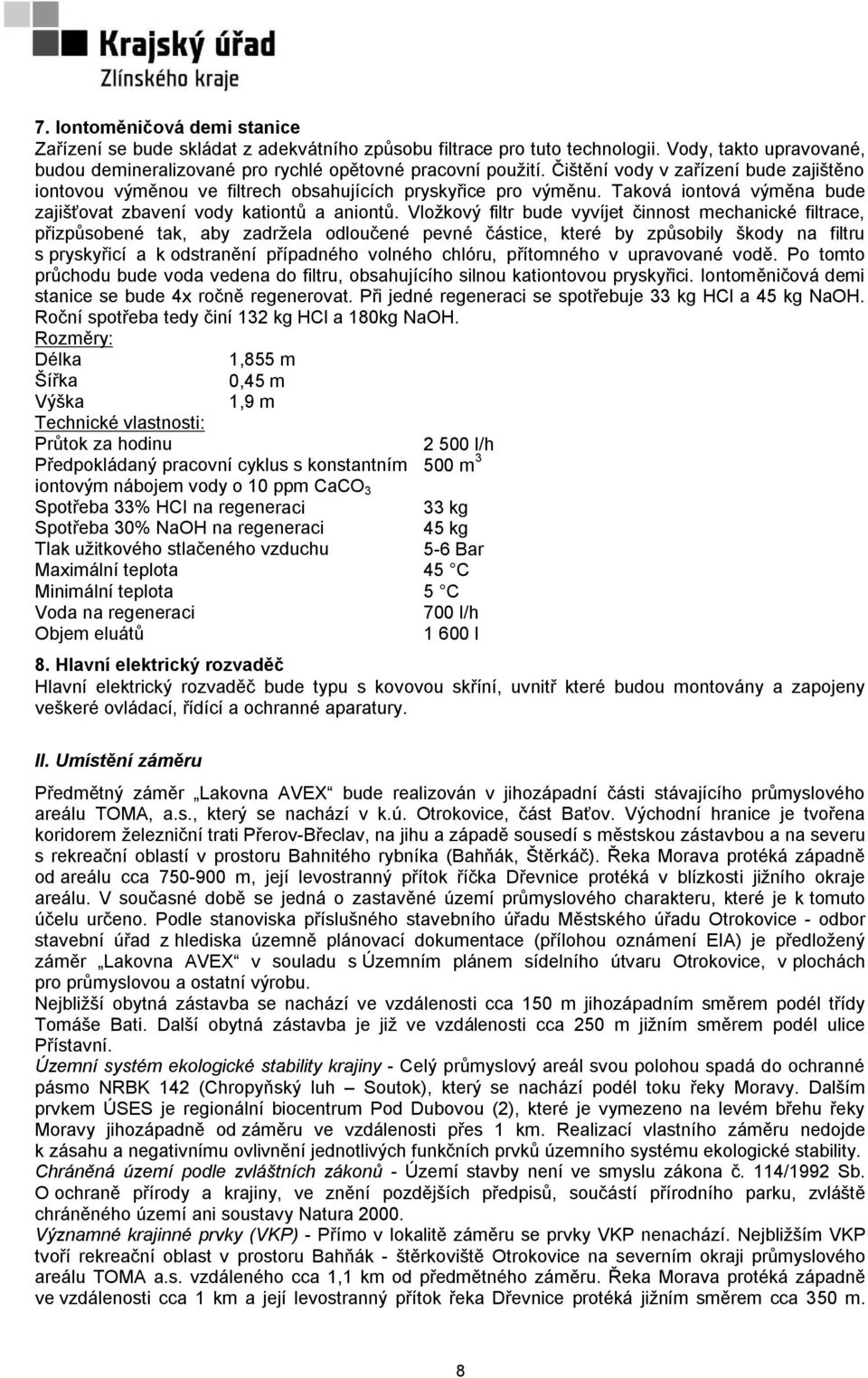

8 7. Iontoměničová demi stanice Zařízení se bude skládat z adekvátního způsobu filtrace pro tuto technologii. Vody, takto upravované, budou demineralizované pro rychlé opětovné pracovní použití. Čištění vody v zařízení bude zajištěno iontovou výměnou ve filtrech obsahujících pryskyřice pro výměnu. Taková iontová výměna bude zajišťovat zbavení vody kationtů a aniontů. Vložkový filtr bude vyvíjet činnost mechanické filtrace, přizpůsobené tak, aby zadržela odloučené pevné částice, které by způsobily škody na filtru s pryskyřicí a k odstranění případného volného chlóru, přítomného v upravované vodě. Po tomto průchodu bude voda vedena do filtru, obsahujícího silnou kationtovou pryskyřici. Iontoměničová demi stanice se bude 4x ročně regenerovat. Při jedné regeneraci se spotřebuje 33 kg HCl a 45 kg NaOH. Roční spotřeba tedy činí 132 kg HCl a 180kg NaOH. Rozměry: Délka 1,855 m Šířka 0,45 m Výška 1,9 m Technické vlastnosti: Průtok za hodinu l/h Předpokládaný pracovní cyklus s konstantním 500 m 3 iontovým nábojem vody o 10 ppm CaCO 3 Spotřeba 33% HCI na regeneraci 33 kg Spotřeba 30% NaOH na regeneraci 45 kg Tlak užitkového stlačeného vzduchu 5-6 Bar Maximální teplota 45 C Minimální teplota 5 C Voda na regeneraci 700 l/h Objem eluátů l 8. Hlavní elektrický rozvaděč Hlavní elektrický rozvaděč bude typu s kovovou skříní, uvnitř které budou montovány a zapojeny veškeré ovládací, řídící a ochranné aparatury. II. Umístění záměru Předmětný záměr Lakovna AVEX bude realizován v jihozápadní části stávajícího průmyslového areálu TOMA, a.s., který se nachází v k.ú. Otrokovice, část Baťov. Východní hranice je tvořena koridorem železniční trati Přerov-Břeclav, na jihu a západě sousedí s městskou zástavbou a na severu s rekreační oblastí v prostoru Bahnitého rybníka (Bahňák, Štěrkáč). Řeka Morava protéká západně od areálu cca m, její levostranný přítok říčka Dřevnice protéká v blízkosti jižního okraje areálu. V současné době se jedná o zastavěné území průmyslového charakteru, které je k tomuto účelu určeno. Podle stanoviska příslušného stavebního úřadu Městského úřadu Otrokovice - odbor stavební úřad z hlediska územně plánovací dokumentace (přílohou oznámení EIA) je předložený záměr Lakovna AVEX v souladu s Územním plánem sídelního útvaru Otrokovice, v plochách pro průmyslovou a ostatní výrobu. Nejbližší obytná zástavba se nachází ve vzdálenosti cca 150 m jihozápadním směrem podél třídy Tomáše Bati. Další obytná zástavba je již ve vzdálenosti cca 250 m jižním směrem podél ulice Přístavní. Územní systém ekologické stability krajiny - Celý průmyslový areál svou polohou spadá do ochranné pásmo NRBK 142 (Chropyňský luh Soutok), který se nachází podél toku řeky Moravy. Dalším prvkem ÚSES je regionální biocentrum Pod Dubovou (2), které je vymezeno na levém břehu řeky Moravy jihozápadně od záměru ve vzdálenosti přes 1 km. Realizací vlastního záměru nedojde k zásahu a negativnímu ovlivnění jednotlivých funkčních prvků územního systému ekologické stability. Chráněná území podle zvláštních zákonů - Území stavby není ve smyslu zákona č. 114/1992 Sb. O ochraně přírody a krajiny, ve znění pozdějších předpisů, součástí přírodního parku, zvláště chráněného území ani soustavy Natura Významné krajinné prvky (VKP) - Přímo v lokalitě záměru se prvky VKP nenachází. Nejbližším VKP tvoří rekreační oblast v prostoru Bahňák - štěrkoviště Otrokovice na severním okraji průmyslového areálu TOMA a.s. vzdáleného cca 1,1 km od předmětného záměru. Řeka Morava protéká západně ve vzdálenosti cca 1 km a její levostranný přítok řeka Dřevnice protéká jižním směrem cca 350 m. 8

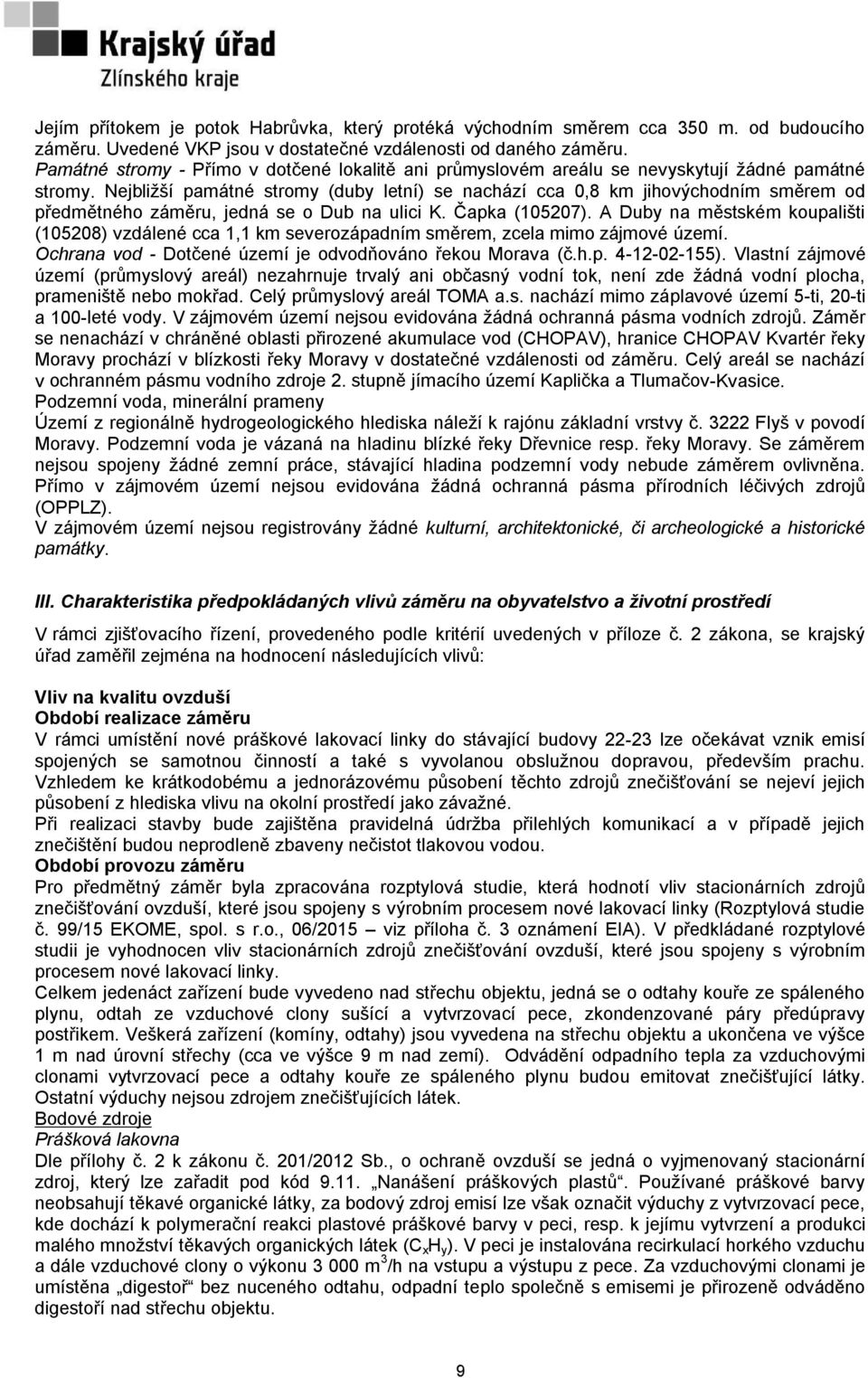

9 Jejím přítokem je potok Habrůvka, který protéká východním směrem cca 350 m. od budoucího záměru. Uvedené VKP jsou v dostatečné vzdálenosti od daného záměru. Památné stromy - Přímo v dotčené lokalitě ani průmyslovém areálu se nevyskytují žádné památné stromy. Nejbližší památné stromy (duby letní) se nachází cca 0,8 km jihovýchodním směrem od předmětného záměru, jedná se o Dub na ulici K. Čapka (105207). A Duby na městském koupališti (105208) vzdálené cca 1,1 km severozápadním směrem, zcela mimo zájmové území. Ochrana vod - Dotčené území je odvodňováno řekou Morava (č.h.p ). Vlastní zájmové území (průmyslový areál) nezahrnuje trvalý ani občasný vodní tok, není zde žádná vodní plocha, prameniště nebo mokřad. Celý průmyslový areál TOMA a.s. nachází mimo záplavové území 5-ti, 20-ti a 100-leté vody. V zájmovém území nejsou evidována žádná ochranná pásma vodních zdrojů. Záměr se nenachází v chráněné oblasti přirozené akumulace vod (CHOPAV), hranice CHOPAV Kvartér řeky Moravy prochází v blízkosti řeky Moravy v dostatečné vzdálenosti od záměru. Celý areál se nachází v ochranném pásmu vodního zdroje 2. stupně jímacího území Kaplička a Tlumačov-Kvasice. Podzemní voda, minerální prameny Území z regionálně hydrogeologického hlediska náleží k rajónu základní vrstvy č Flyš v povodí Moravy. Podzemní voda je vázaná na hladinu blízké řeky Dřevnice resp. řeky Moravy. Se záměrem nejsou spojeny žádné zemní práce, stávající hladina podzemní vody nebude záměrem ovlivněna. Přímo v zájmovém území nejsou evidována žádná ochranná pásma přírodních léčivých zdrojů (OPPLZ). V zájmovém území nejsou registrovány žádné kulturní, architektonické, či archeologické a historické památky. III. Charakteristika předpokládaných vlivů záměru na obyvatelstvo a životní prostředí V rámci zjišťovacího řízení, provedeného podle kritérií uvedených v příloze č. 2 zákona, se krajský úřad zaměřil zejména na hodnocení následujících vlivů: Vliv na kvalitu ovzduší Období realizace záměru V rámci umístění nové práškové lakovací linky do stávající budovy lze očekávat vznik emisí spojených se samotnou činností a také s vyvolanou obslužnou dopravou, především prachu. Vzhledem ke krátkodobému a jednorázovému působení těchto zdrojů znečišťování se nejeví jejich působení z hlediska vlivu na okolní prostředí jako závažné. Při realizaci stavby bude zajištěna pravidelná údržba přilehlých komunikací a v případě jejich znečištění budou neprodleně zbaveny nečistot tlakovou vodou. Období provozu záměru Pro předmětný záměr byla zpracována rozptylová studie, která hodnotí vliv stacionárních zdrojů znečišťování ovzduší, které jsou spojeny s výrobním procesem nové lakovací linky (Rozptylová studie č. 99/15 EKOME, spol. s r.o., 06/2015 viz příloha č. 3 oznámení EIA). V předkládané rozptylové studii je vyhodnocen vliv stacionárních zdrojů znečišťování ovzduší, které jsou spojeny s výrobním procesem nové lakovací linky. Celkem jedenáct zařízení bude vyvedeno nad střechu objektu, jedná se o odtahy kouře ze spáleného plynu, odtah ze vzduchové clony sušící a vytvrzovací pece, zkondenzované páry předúpravy postřikem. Veškerá zařízení (komíny, odtahy) jsou vyvedena na střechu objektu a ukončena ve výšce 1 m nad úrovní střechy (cca ve výšce 9 m nad zemí). Odvádění odpadního tepla za vzduchovými clonami vytvrzovací pece a odtahy kouře ze spáleného plynu budou emitovat znečišťující látky. Ostatní výduchy nejsou zdrojem znečišťujících látek. Bodové zdroje Prášková lakovna Dle přílohy č. 2 k zákonu č. 201/2012 Sb., o ochraně ovzduší se jedná o vyjmenovaný stacionární zdroj, který lze zařadit pod kód Nanášení práškových plastů. Používané práškové barvy neobsahují těkavé organické látky, za bodový zdroj emisí lze však označit výduchy z vytvrzovací pece, kde dochází k polymerační reakci plastové práškové barvy v peci, resp. k jejímu vytvrzení a produkci malého množství těkavých organických látek (C x H y ). V peci je instalována recirkulací horkého vzduchu a dále vzduchové clony o výkonu m 3 /h na vstupu a výstupu z pece. Za vzduchovými clonami je umístěna digestoř bez nuceného odtahu, odpadní teplo společně s emisemi je přirozeně odváděno digestoří nad střechu objektu. 9

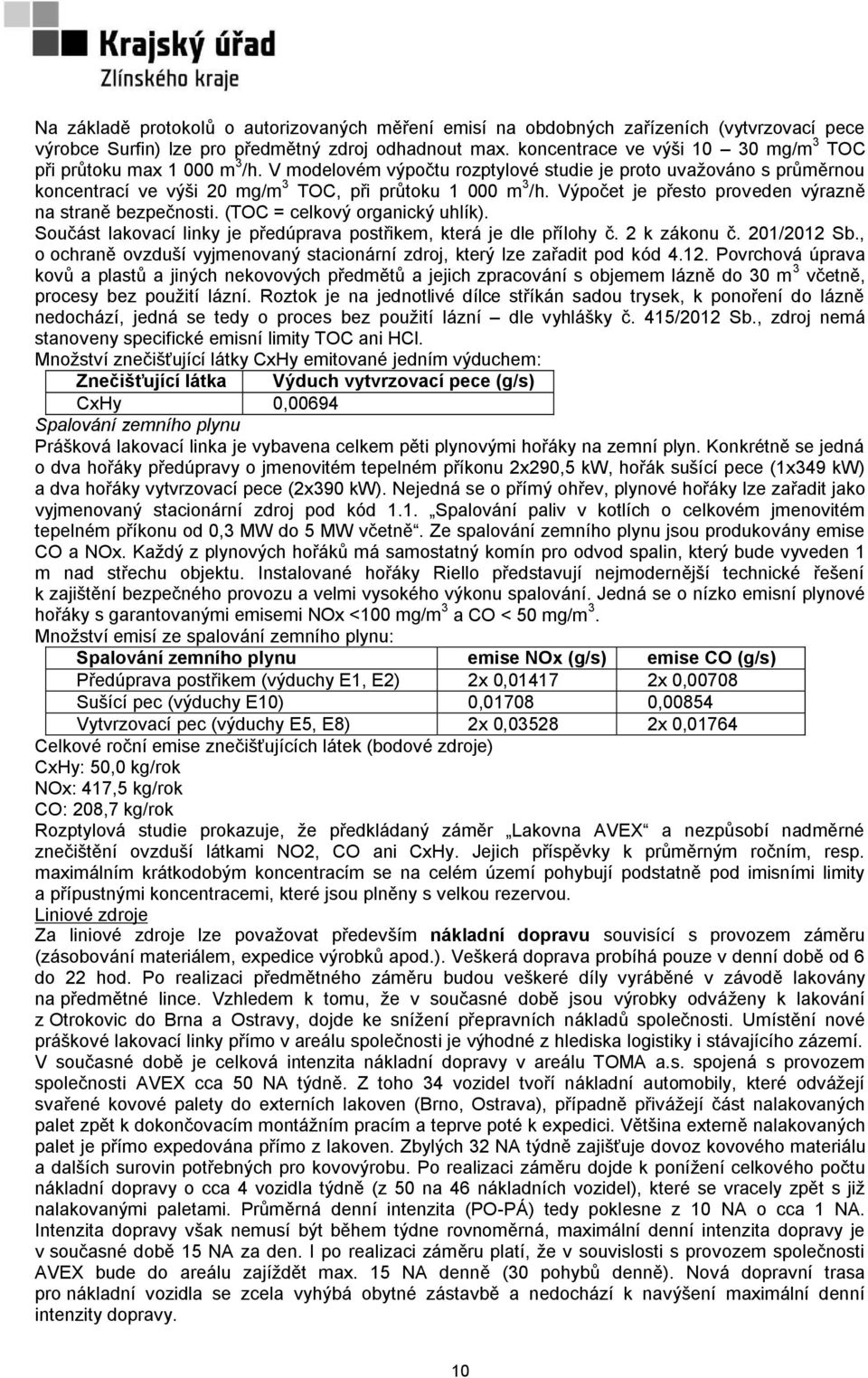

10 Na základě protokolů o autorizovaných měření emisí na obdobných zařízeních (vytvrzovací pece výrobce Surfin) lze pro předmětný zdroj odhadnout max. koncentrace ve výši mg/m 3 TOC při průtoku max m 3 /h. V modelovém výpočtu rozptylové studie je proto uvažováno s průměrnou koncentrací ve výši 20 mg/m 3 TOC, při průtoku m 3 /h. Výpočet je přesto proveden výrazně na straně bezpečnosti. (TOC = celkový organický uhlík). Součást lakovací linky je předúprava postřikem, která je dle přílohy č. 2 k zákonu č. 201/2012 Sb., o ochraně ovzduší vyjmenovaný stacionární zdroj, který lze zařadit pod kód Povrchová úprava kovů a plastů a jiných nekovových předmětů a jejich zpracování s objemem lázně do 30 m 3 včetně, procesy bez použití lázní. Roztok je na jednotlivé dílce stříkán sadou trysek, k ponoření do lázně nedochází, jedná se tedy o proces bez použití lázní dle vyhlášky č. 415/2012 Sb., zdroj nemá stanoveny specifické emisní limity TOC ani HCl. Množství znečišťující látky CxHy emitované jedním výduchem: Znečišťující látka Výduch vytvrzovací pece (g/s) CxHy 0,00694 Spalování zemního plynu Prášková lakovací linka je vybavena celkem pěti plynovými hořáky na zemní plyn. Konkrétně se jedná o dva hořáky předúpravy o jmenovitém tepelném příkonu 2x290,5 kw, hořák sušící pece (1x349 kw) a dva hořáky vytvrzovací pece (2x390 kw). Nejedná se o přímý ohřev, plynové hořáky lze zařadit jako vyjmenovaný stacionární zdroj pod kód 1.1. Spalování paliv v kotlích o celkovém jmenovitém tepelném příkonu od 0,3 MW do 5 MW včetně. Ze spalování zemního plynu jsou produkovány emise CO a NOx. Každý z plynových hořáků má samostatný komín pro odvod spalin, který bude vyveden 1 m nad střechu objektu. Instalované hořáky Riello představují nejmodernější technické řešení k zajištění bezpečného provozu a velmi vysokého výkonu spalování. Jedná se o nízko emisní plynové hořáky s garantovanými emisemi NOx <100 mg/m 3 a CO < 50 mg/m 3. Množství emisí ze spalování zemního plynu: Spalování zemního plynu emise NOx (g/s) emise CO (g/s) Předúprava postřikem (výduchy E1, E2) 2x 0, x 0,00708 Sušící pec (výduchy E10) 0, ,00854 Vytvrzovací pec (výduchy E5, E8) 2x 0, x 0,01764 Celkové roční emise znečišťujících látek (bodové zdroje) CxHy: 50,0 kg/rok NOx: 417,5 kg/rok CO: 208,7 kg/rok Rozptylová studie prokazuje, že předkládaný záměr Lakovna AVEX a nezpůsobí nadměrné znečištění ovzduší látkami NO2, CO ani CxHy. Jejich příspěvky k průměrným ročním, resp. maximálním krátkodobým koncentracím se na celém území pohybují podstatně pod imisními limity a přípustnými koncentracemi, které jsou plněny s velkou rezervou. Liniové zdroje Za liniové zdroje lze považovat především nákladní dopravu souvisící s provozem záměru (zásobování materiálem, expedice výrobků apod.). Veškerá doprava probíhá pouze v denní době od 6 do 22 hod. Po realizaci předmětného záměru budou veškeré díly vyráběné v závodě lakovány na předmětné lince. Vzhledem k tomu, že v současné době jsou výrobky odváženy k lakování z Otrokovic do Brna a Ostravy, dojde ke snížení přepravních nákladů společnosti. Umístění nové práškové lakovací linky přímo v areálu společnosti je výhodné z hlediska logistiky i stávajícího zázemí. V současné době je celková intenzita nákladní dopravy v areálu TOMA a.s. spojená s provozem společnosti AVEX cca 50 NA týdně. Z toho 34 vozidel tvoří nákladní automobily, které odvážejí svařené kovové palety do externích lakoven (Brno, Ostrava), případně přivážejí část nalakovaných palet zpět k dokončovacím montážním pracím a teprve poté k expedici. Většina externě nalakovaných palet je přímo expedována přímo z lakoven. Zbylých 32 NA týdně zajišťuje dovoz kovového materiálu a dalších surovin potřebných pro kovovýrobu. Po realizaci záměru dojde k ponížení celkového počtu nákladní dopravy o cca 4 vozidla týdně (z 50 na 46 nákladních vozidel), které se vracely zpět s již nalakovanými paletami. Průměrná denní intenzita (PO-PÁ) tedy poklesne z 10 NA o cca 1 NA. Intenzita dopravy však nemusí být během týdne rovnoměrná, maximální denní intenzita dopravy je v současné době 15 NA za den. I po realizaci záměru platí, že v souvislosti s provozem společnosti AVEX bude do areálu zajíždět max. 15 NA denně (30 pohybů denně). Nová dopravní trasa pro nákladní vozidla se zcela vyhýbá obytné zástavbě a nedochází k navýšení maximální denní intenzity dopravy. 10

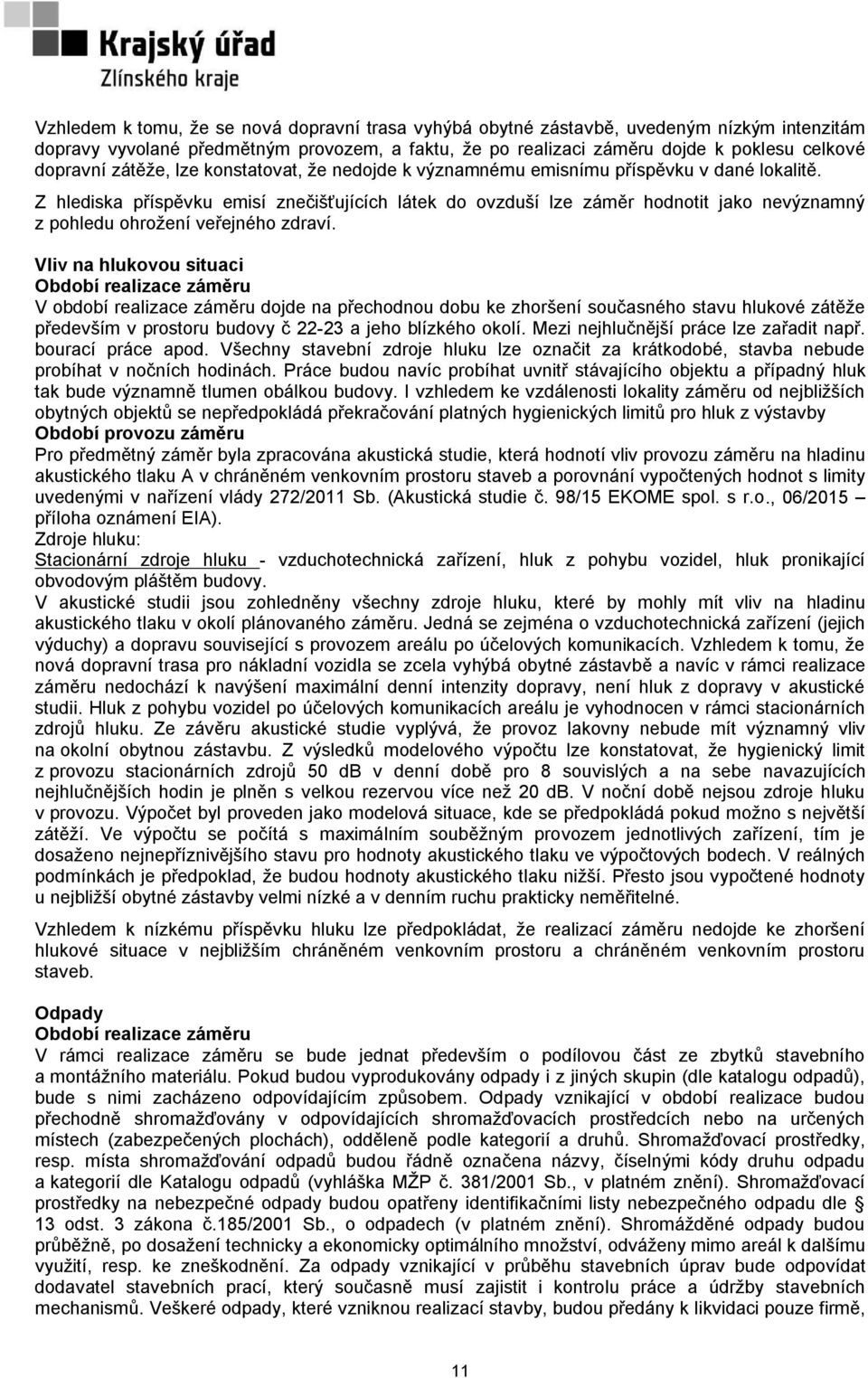

11 Vzhledem k tomu, že se nová dopravní trasa vyhýbá obytné zástavbě, uvedeným nízkým intenzitám dopravy vyvolané předmětným provozem, a faktu, že po realizaci záměru dojde k poklesu celkové dopravní zátěže, lze konstatovat, že nedojde k významnému emisnímu příspěvku v dané lokalitě. Z hlediska příspěvku emisí znečišťujících látek do ovzduší lze záměr hodnotit jako nevýznamný z pohledu ohrožení veřejného zdraví. Vliv na hlukovou situaci Období realizace záměru V období realizace záměru dojde na přechodnou dobu ke zhoršení současného stavu hlukové zátěže především v prostoru budovy č a jeho blízkého okolí. Mezi nejhlučnější práce lze zařadit např. bourací práce apod. Všechny stavební zdroje hluku lze označit za krátkodobé, stavba nebude probíhat v nočních hodinách. Práce budou navíc probíhat uvnitř stávajícího objektu a případný hluk tak bude významně tlumen obálkou budovy. I vzhledem ke vzdálenosti lokality záměru od nejbližších obytných objektů se nepředpokládá překračování platných hygienických limitů pro hluk z výstavby Období provozu záměru Pro předmětný záměr byla zpracována akustická studie, která hodnotí vliv provozu záměru na hladinu akustického tlaku A v chráněném venkovním prostoru staveb a porovnání vypočtených hodnot s limity uvedenými v nařízení vlády 272/2011 Sb. (Akustická studie č. 98/15 EKOME spol. s r.o., 06/2015 příloha oznámení EIA). Zdroje hluku: Stacionární zdroje hluku - vzduchotechnická zařízení, hluk z pohybu vozidel, hluk pronikající obvodovým pláštěm budovy. V akustické studii jsou zohledněny všechny zdroje hluku, které by mohly mít vliv na hladinu akustického tlaku v okolí plánovaného záměru. Jedná se zejména o vzduchotechnická zařízení (jejich výduchy) a dopravu související s provozem areálu po účelových komunikacích. Vzhledem k tomu, že nová dopravní trasa pro nákladní vozidla se zcela vyhýbá obytné zástavbě a navíc v rámci realizace záměru nedochází k navýšení maximální denní intenzity dopravy, není hluk z dopravy v akustické studii. Hluk z pohybu vozidel po účelových komunikacích areálu je vyhodnocen v rámci stacionárních zdrojů hluku. Ze závěru akustické studie vyplývá, že provoz lakovny nebude mít významný vliv na okolní obytnou zástavbu. Z výsledků modelového výpočtu lze konstatovat, že hygienický limit z provozu stacionárních zdrojů 50 db v denní době pro 8 souvislých a na sebe navazujících nejhlučnějších hodin je plněn s velkou rezervou více než 20 db. V noční době nejsou zdroje hluku v provozu. Výpočet byl proveden jako modelová situace, kde se předpokládá pokud možno s největší zátěží. Ve výpočtu se počítá s maximálním souběžným provozem jednotlivých zařízení, tím je dosaženo nejnepříznivějšího stavu pro hodnoty akustického tlaku ve výpočtových bodech. V reálných podmínkách je předpoklad, že budou hodnoty akustického tlaku nižší. Přesto jsou vypočtené hodnoty u nejbližší obytné zástavby velmi nízké a v denním ruchu prakticky neměřitelné. Vzhledem k nízkému příspěvku hluku lze předpokládat, že realizací záměru nedojde ke zhoršení hlukové situace v nejbližším chráněném venkovním prostoru a chráněném venkovním prostoru staveb. Odpady Období realizace záměru V rámci realizace záměru se bude jednat především o podílovou část ze zbytků stavebního a montážního materiálu. Pokud budou vyprodukovány odpady i z jiných skupin (dle katalogu odpadů), bude s nimi zacházeno odpovídajícím způsobem. Odpady vznikající v období realizace budou přechodně shromažďovány v odpovídajících shromažďovacích prostředcích nebo na určených místech (zabezpečených plochách), odděleně podle kategorií a druhů. Shromažďovací prostředky, resp. místa shromažďování odpadů budou řádně označena názvy, číselnými kódy druhu odpadu a kategorií dle Katalogu odpadů (vyhláška MŽP č. 381/2001 Sb., v platném znění). Shromažďovací prostředky na nebezpečné odpady budou opatřeny identifikačními listy nebezpečného odpadu dle 13 odst. 3 zákona č.185/2001 Sb., o odpadech (v platném znění). Shromážděné odpady budou průběžně, po dosažení technicky a ekonomicky optimálního množství, odváženy mimo areál k dalšímu využití, resp. ke zneškodnění. Za odpady vznikající v průběhu stavebních úprav bude odpovídat dodavatel stavebních prací, který současně musí zajistit i kontrolu práce a údržby stavebních mechanismů. Veškeré odpady, které vzniknou realizací stavby, budou předány k likvidaci pouze firmě, 11

12 která má oprávnění k likvidaci nebo k využití odpovídajícím způsobem. Při nakládání s odpady klasifikovanými jako nebezpečné je nutno dodržet požadavky ve smyslu zákona č. 185/2001 Sb., o odpadech (v platném znění) a vyhlášky č. 383/2001 Sb., o podrobnostech nakládání s odpady (v platném znění). Dodavatel stavebních prací je mj. povinen dodržovat hierarchii způsobů nakládání s odpady podle 9a zákona o odpadech v platném znění. Tzn. v prvé řadě technologickou kázní předcházet vzniku odpadů, poté jej připravit k opětovnému použití, recyklovat odpad či jej jinak využít (např. energeticky) a pokud výše uvedené není účelné odpad odstranit. Produkce odpadů při výstavbě a při montáži technologie bude odpovídat charakteru a rozsahu záměru. Půjde o běžné druhy odpadů ze stavební činnosti bez nadměrného množství nebezpečných odpadů. Pokud budou vyprodukovány odpady i z jiných skupin (dle katalogu odpadů), bude s nimi zacházeno odpovídajícím způsobem. Období provozu záměru V souvislosti s provozem posuzovaného záměru budou vznikat odpady kategorie O v menším množství i kategorie N. Systém shromažďování, třídění, uložení a odstraňování odpadů kategorie O vznikajících v rámci provozu záměru bude vycházet z příslušných platných zákonů a vyhlášek. Odpady budou soustřeďovány a adekvátně tříděny v příslušných označených sběrných nádobách. Dotčený areál tedy bude vybaven příslušným stanovištěm pro velkoobjemové kontejnery na tříděný odpad. S odpady bude nutné nakládat v souladu se zákonem č. 185/2001 Sb., o odpadech (v platném znění). Odpady z provozu budou předávány k využití či odstranění příslušným firmám, které musí být v souladu s 12 odst. 3 tohoto zákona oprávněny k jejich převzetí. Při nakládání s odpadem je nutné zajišťovat přednostní materiálové a dále energetické využití odpadu před jeho odstraněním. Po vytřídění využitelných a nebezpečných složek bude odpad odvážen k tomu oprávněnou firmou. Pro skladování odpadů kategorie N budou k dispozici nádoby k tomu určené (s atestem). Budou umístěny na místech, kde nemůže dojít k jejich zcizení, znehodnocení, případně úniku ohrožujícímu životní prostředí. Při nakládání s odpady klasifikovanými jako nebezpečné, je nutno dodržet požadavky ve smyslu výše uvedeného zákona o odpadech a zmíněné vyhlášky (č. 383/2001 Sb.) v platných zněních. Vliv na ZPF Předmětný záměr bude realizován průmyslovém areálu TOMA a.s. v k.ú. Otrokovice (kód ) ve stávajícím objektu (budova č ) na parcele č. st (zastavěná plocha a nádvoří) o celkové ploše parcely m 2. Podle stanoviska příslušného stavebního úřadu Městského úřadu Otrokovice - odbor stavební úřad z hlediska územně plánovací dokumentace (přílohou oznámení EIA) je předložený záměr Lakovna AVEX v souladu s Územním plánem sídelního útvaru Otrokovice, v plochách pro průmyslovou a ostatní výrobu. Záměrem nejsou dotčeny plochy spadající do zemědělského půdního fondu (ZPF), ani pozemků evidovaných k plnění funkce lesa (PUPFL). Vliv na podzemní a povrchové vody Období realizace záměru V rámci stavebních prací lze očekávat vznik: - splaškových odpadních vod: produkce těchto odpadních vod je uvažována v podstatě pouze od pracovníků provádějících stavební úpravy a instalaci technologických celků. Tito pracovníci budou využívat mobilní sociální zařízení nebo stávající sociální zařízení ve zbylé části budovy - srážkových vod: Stavební práce budou prováděny uvnitř objektu, velikost okolních zpevněných ploch se nenavyšuje. Při realizaci záměru proto nebude navyšováno množství srážkových vod ze střechy objektu ani zpevněných ploch v okolí objektu, které jsou dnes odváděny jednotnou areálovou kanalizací. Období provozu záměru Pitná voda V rámci zajištění potřeby pitné vody pro potřeby zaměstnanců bude využit stávající areálový rozvod napojený na vodovodní řad. Sociální zařízení (WC a sprchy) budou využívány stávající. Na novém pracovišti bude pracovat 5 zaměstnanců. V souvislosti s provozem záměru je uvažováno vytvoření celkem 3 nových pracovních míst na směně. Dle vyhlášky č. 428/2001 Sb., přílohy č. 12 lze potřebu pitné vody pro výrobní pracovníky (bod VII/45) vyčíslit na 26m3/rok na 1 pracovníka, tedy navýšení spotřeby pitné vody o 78 m 3 /rok. Technologická voda 12

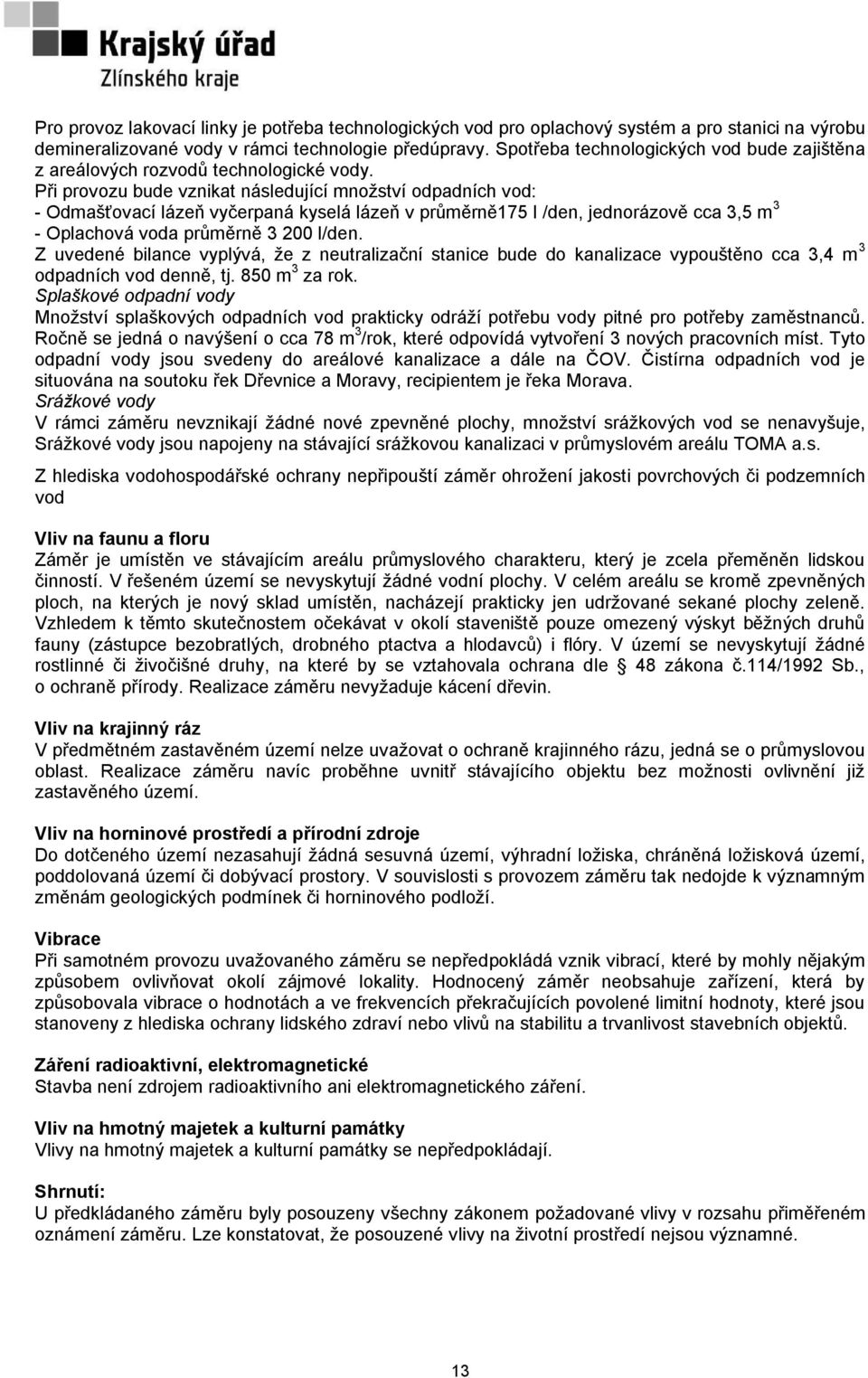

13 Pro provoz lakovací linky je potřeba technologických vod pro oplachový systém a pro stanici na výrobu demineralizované vody v rámci technologie předúpravy. Spotřeba technologických vod bude zajištěna z areálových rozvodů technologické vody. Při provozu bude vznikat následující množství odpadních vod: - Odmašťovací lázeň vyčerpaná kyselá lázeň v průměrně175 l /den, jednorázově cca 3,5 m 3 - Oplachová voda průměrně l/den. Z uvedené bilance vyplývá, že z neutralizační stanice bude do kanalizace vypouštěno cca 3,4 m 3 odpadních vod denně, tj. 850 m 3 za rok. Splaškové odpadní vody Množství splaškových odpadních vod prakticky odráží potřebu vody pitné pro potřeby zaměstnanců. Ročně se jedná o navýšení o cca 78 m 3 /rok, které odpovídá vytvoření 3 nových pracovních míst. Tyto odpadní vody jsou svedeny do areálové kanalizace a dále na ČOV. Čistírna odpadních vod je situována na soutoku řek Dřevnice a Moravy, recipientem je řeka Morava. Srážkové vody V rámci záměru nevznikají žádné nové zpevněné plochy, množství srážkových vod se nenavyšuje, Srážkové vody jsou napojeny na stávající srážkovou kanalizaci v průmyslovém areálu TOMA a.s. Z hlediska vodohospodářské ochrany nepřipouští záměr ohrožení jakosti povrchových či podzemních vod Vliv na faunu a floru Záměr je umístěn ve stávajícím areálu průmyslového charakteru, který je zcela přeměněn lidskou činností. V řešeném území se nevyskytují žádné vodní plochy. V celém areálu se kromě zpevněných ploch, na kterých je nový sklad umístěn, nacházejí prakticky jen udržované sekané plochy zeleně. Vzhledem k těmto skutečnostem očekávat v okolí staveniště pouze omezený výskyt běžných druhů fauny (zástupce bezobratlých, drobného ptactva a hlodavců) i flóry. V území se nevyskytují žádné rostlinné či živočišné druhy, na které by se vztahovala ochrana dle 48 zákona č.114/1992 Sb., o ochraně přírody. Realizace záměru nevyžaduje kácení dřevin. Vliv na krajinný ráz V předmětném zastavěném území nelze uvažovat o ochraně krajinného rázu, jedná se o průmyslovou oblast. Realizace záměru navíc proběhne uvnitř stávajícího objektu bez možnosti ovlivnění již zastavěného území. Vliv na horninové prostředí a přírodní zdroje Do dotčeného území nezasahují žádná sesuvná území, výhradní ložiska, chráněná ložisková území, poddolovaná území či dobývací prostory. V souvislosti s provozem záměru tak nedojde k významným změnám geologických podmínek či horninového podloží. Vibrace Při samotném provozu uvažovaného záměru se nepředpokládá vznik vibrací, které by mohly nějakým způsobem ovlivňovat okolí zájmové lokality. Hodnocený záměr neobsahuje zařízení, která by způsobovala vibrace o hodnotách a ve frekvencích překračujících povolené limitní hodnoty, které jsou stanoveny z hlediska ochrany lidského zdraví nebo vlivů na stabilitu a trvanlivost stavebních objektů. Záření radioaktivní, elektromagnetické Stavba není zdrojem radioaktivního ani elektromagnetického záření. Vliv na hmotný majetek a kulturní památky Vlivy na hmotný majetek a kulturní památky se nepředpokládají. Shrnutí: U předkládaného záměru byly posouzeny všechny zákonem požadované vlivy v rozsahu přiměřeném oznámení záměru. Lze konstatovat, že posouzené vlivy na životní prostředí nejsou významné. 13

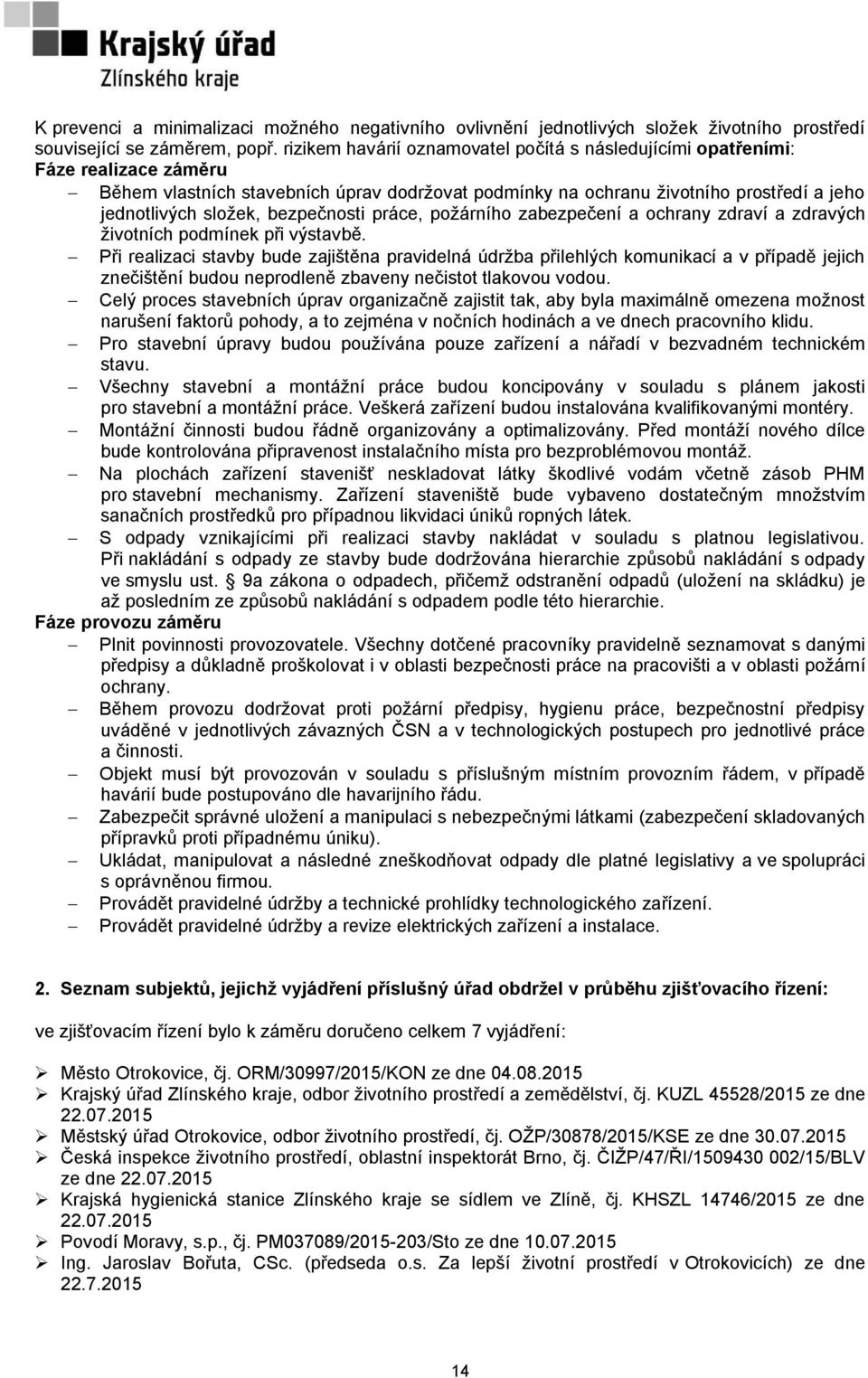

14 K prevenci a minimalizaci možného negativního ovlivnění jednotlivých složek životního prostředí související se záměrem, popř. rizikem havárií oznamovatel počítá s následujícími opatřeními: Fáze realizace záměru Během vlastních stavebních úprav dodržovat podmínky na ochranu životního prostředí a jeho jednotlivých složek, bezpečnosti práce, požárního zabezpečení a ochrany zdraví a zdravých životních podmínek při výstavbě. Při realizaci stavby bude zajištěna pravidelná údržba přilehlých komunikací a v případě jejich znečištění budou neprodleně zbaveny nečistot tlakovou vodou. Celý proces stavebních úprav organizačně zajistit tak, aby byla maximálně omezena možnost narušení faktorů pohody, a to zejména v nočních hodinách a ve dnech pracovního klidu. Pro stavební úpravy budou používána pouze zařízení a nářadí v bezvadném technickém stavu. Všechny stavební a montážní práce budou koncipovány v souladu s plánem jakosti pro stavební a montážní práce. Veškerá zařízení budou instalována kvalifikovanými montéry. Montážní činnosti budou řádně organizovány a optimalizovány. Před montáží nového dílce bude kontrolována připravenost instalačního místa pro bezproblémovou montáž. Na plochách zařízení stavenišť neskladovat látky škodlivé vodám včetně zásob PHM pro stavební mechanismy. Zařízení staveniště bude vybaveno dostatečným množstvím sanačních prostředků pro případnou likvidaci úniků ropných látek. S odpady vznikajícími při realizaci stavby nakládat v souladu s platnou legislativou. Při nakládání s odpady ze stavby bude dodržována hierarchie způsobů nakládání s odpady ve smyslu ust. 9a zákona o odpadech, přičemž odstranění odpadů (uložení na skládku) je až posledním ze způsobů nakládání s odpadem podle této hierarchie. Fáze provozu záměru Plnit povinnosti provozovatele. Všechny dotčené pracovníky pravidelně seznamovat s danými předpisy a důkladně proškolovat i v oblasti bezpečnosti práce na pracovišti a v oblasti požární ochrany. Během provozu dodržovat proti požární předpisy, hygienu práce, bezpečnostní předpisy uváděné v jednotlivých závazných ČSN a v technologických postupech pro jednotlivé práce a činnosti. Objekt musí být provozován v souladu s příslušným místním provozním řádem, v případě havárií bude postupováno dle havarijního řádu. Zabezpečit správné uložení a manipulaci s nebezpečnými látkami (zabezpečení skladovaných přípravků proti případnému úniku). Ukládat, manipulovat a následné zneškodňovat odpady dle platné legislativy a ve spolupráci s oprávněnou firmou. Provádět pravidelné údržby a technické prohlídky technologického zařízení. Provádět pravidelné údržby a revize elektrických zařízení a instalace. 2. Seznam subjektů, jejichž vyjádření příslušný úřad obdržel v průběhu zjišťovacího řízení: ve zjišťovacím řízení bylo k záměru doručeno celkem 7 vyjádření: Město Otrokovice, čj. ORM/30997/2015/KON ze dne Krajský úřad Zlínského kraje, odbor životního prostředí a zemědělství, čj. KUZL 45528/2015 ze dne Městský úřad Otrokovice, odbor životního prostředí, čj. OŽP/30878/2015/KSE ze dne Česká inspekce životního prostředí, oblastní inspektorát Brno, čj. ČIŽP/47/ŘI/ /15/BLV ze dne Krajská hygienická stanice Zlínského kraje se sídlem ve Zlíně, čj. KHSZL 14746/2015 ze dne Povodí Moravy, s.p., čj. PM037089/ /Sto ze dne Ing. Jaroslav Bořuta, CSc. (předseda o.s. Za lepší životní prostředí v Otrokovicích) ze dne

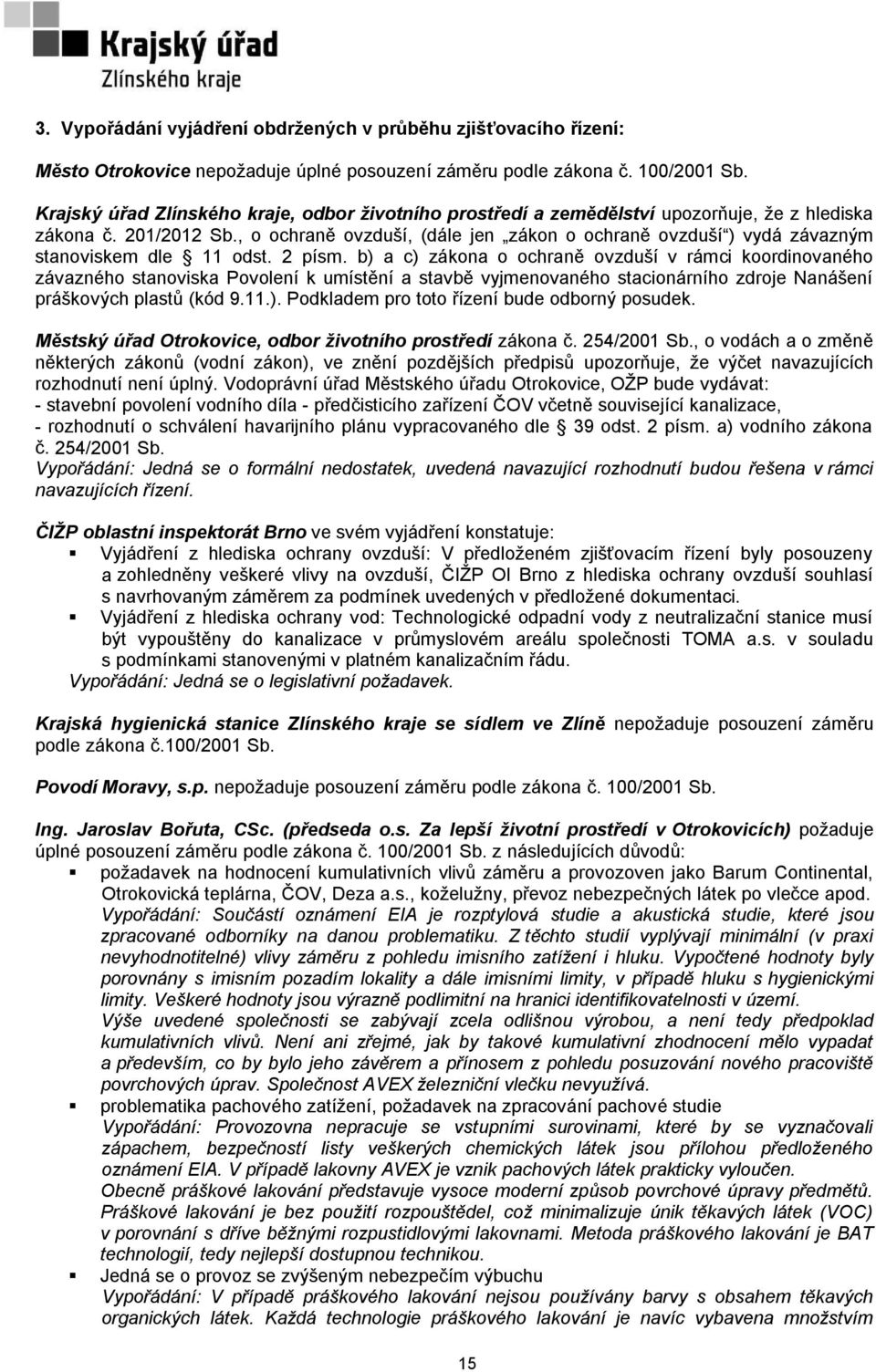

15 3. Vypořádání vyjádření obdržených v průběhu zjišťovacího řízení: Město Otrokovice nepožaduje úplné posouzení záměru podle zákona č. 100/2001 Sb. Krajský úřad Zlínského kraje, odbor životního prostředí a zemědělství upozorňuje, že z hlediska zákona č. 201/2012 Sb., o ochraně ovzduší, (dále jen zákon o ochraně ovzduší ) vydá závazným stanoviskem dle 11 odst. 2 písm. b) a c) zákona o ochraně ovzduší v rámci koordinovaného závazného stanoviska Povolení k umístění a stavbě vyjmenovaného stacionárního zdroje Nanášení práškových plastů (kód 9.11.). Podkladem pro toto řízení bude odborný posudek. Městský úřad Otrokovice, odbor životního prostředí zákona č. 254/2001 Sb., o vodách a o změně některých zákonů (vodní zákon), ve znění pozdějších předpisů upozorňuje, že výčet navazujících rozhodnutí není úplný. Vodoprávní úřad Městského úřadu Otrokovice, OŽP bude vydávat: - stavební povolení vodního díla - předčisticího zařízení ČOV včetně související kanalizace, - rozhodnutí o schválení havarijního plánu vypracovaného dle 39 odst. 2 písm. a) vodního zákona č. 254/2001 Sb. Vypořádání: Jedná se o formální nedostatek, uvedená navazující rozhodnutí budou řešena v rámci navazujících řízení. ČIŽP oblastní inspektorát Brno ve svém vyjádření konstatuje: Vyjádření z hlediska ochrany ovzduší: V předloženém zjišťovacím řízení byly posouzeny a zohledněny veškeré vlivy na ovzduší, ČIŽP OI Brno z hlediska ochrany ovzduší souhlasí s navrhovaným záměrem za podmínek uvedených v předložené dokumentaci. Vyjádření z hlediska ochrany vod: Technologické odpadní vody z neutralizační stanice musí být vypouštěny do kanalizace v průmyslovém areálu společnosti TOMA a.s. v souladu s podmínkami stanovenými v platném kanalizačním řádu. Vypořádání: Jedná se o legislativní požadavek. Krajská hygienická stanice Zlínského kraje se sídlem ve Zlíně nepožaduje posouzení záměru podle zákona č.100/2001 Sb. Povodí Moravy, s.p. nepožaduje posouzení záměru podle zákona č. 100/2001 Sb. Ing. Jaroslav Bořuta, CSc. (předseda o.s. Za lepší životní prostředí v Otrokovicích) požaduje úplné posouzení záměru podle zákona č. 100/2001 Sb. z následujících důvodů: požadavek na hodnocení kumulativních vlivů záměru a provozoven jako Barum Continental, Otrokovická teplárna, ČOV, Deza a.s., koželužny, převoz nebezpečných látek po vlečce apod. Vypořádání: Součástí oznámení EIA je rozptylová studie a akustická studie, které jsou zpracované odborníky na danou problematiku. Z těchto studií vyplývají minimální (v praxi nevyhodnotitelné) vlivy záměru z pohledu imisního zatížení i hluku. Vypočtené hodnoty byly porovnány s imisním pozadím lokality a dále imisními limity, v případě hluku s hygienickými limity. Veškeré hodnoty jsou výrazně podlimitní na hranici identifikovatelnosti v území. Výše uvedené společnosti se zabývají zcela odlišnou výrobou, a není tedy předpoklad kumulativních vlivů. Není ani zřejmé, jak by takové kumulativní zhodnocení mělo vypadat a především, co by bylo jeho závěrem a přínosem z pohledu posuzování nového pracoviště povrchových úprav. Společnost AVEX železniční vlečku nevyužívá. problematika pachového zatížení, požadavek na zpracování pachové studie Vypořádání: Provozovna nepracuje se vstupními surovinami, které by se vyznačovali zápachem, bezpečností listy veškerých chemických látek jsou přílohou předloženého oznámení EIA. V případě lakovny AVEX je vznik pachových látek prakticky vyloučen. Obecně práškové lakování představuje vysoce moderní způsob povrchové úpravy předmětů. Práškové lakování je bez použití rozpouštědel, což minimalizuje únik těkavých látek (VOC) v porovnání s dříve běžnými rozpustidlovými lakovnami. Metoda práškového lakování je BAT technologií, tedy nejlepší dostupnou technikou. Jedná se o provoz se zvýšeným nebezpečím výbuchu Vypořádání: V případě práškového lakování nejsou používány barvy s obsahem těkavých organických látek. Každá technologie práškového lakování je navíc vybavena množstvím 15

16 bezpečnostních prvků, které např. při poruše cirkulace vzduchu automaticky pozastaví provoz linky apod. Součástí záměru jsou opatření k prevenci a minimalizaci možného negativního ovlivnění jednotlivých složek životního prostředí, které je provozovatel povinný dodržet. porovnání výsledků rozptylové studie na základě zdrojů starých téměř 20 let Vypořádání: Předložená rozptylová studie je zpracována Ing. Josefem Greslem - odborníkem na danou problematiku, který je držitelem osvědčení o autorizaci ke zpracování rozptylových studií (čj /ENV/14 ze dne ). Metodika SYMOS 97 je založena na předpokladu Gaussovského profilu koncentrací na průřezu kouřové vlečky. Umožňuje počítat krátkodobé i roční průměrné koncentrace znečišťujících látek v síti referenčních bodů, dále doby překročení zvolených hraničních koncentrací (např. imisních limitů a jejich násobků) za rok, podíly jednotlivých zdrojů nebo skupin zdrojů na roční průměrné koncentraci v daném místě a maximální dosažitelné koncentrace a podmínky (třída stability ovzduší, směr a rychlost větru), za kterých se mohou vyskytovat. Rozptylová studie je tedy zpracována v souladu s platnou legislativou. Občanské sdružení ve své připomínce neuvádí vhodnější zdroj informací, ani odlišnou limitní hodnotu. Krajský úřad Zlínského kraje, odbor životního prostředí a zemědělství obdržel v rámci zjišťovacího řízení k oznámení záměru Lakovna AVEX jeden požadavek na úplné posouzení záměru dle zákona č. 100/2001 Sb., a to od Ing. Jaroslava Bořuty, CSc., předsedy o.s. Za lepší životní prostředí v Otrokovicích. Připomínky obsažené v tomto vyjádření byly v rámci závěru zjišťovacího řízení řádně vypořádány. Dotčené orgány veřejné správy nepožadovaly celkové posouzení záměru a s předloženým záměrem souhlasily. Jejich připomínky obsahovaly pouze upozornění, případně legislativní požadavky. Na základě informací uvedených v oznámení záměru a jeho přílohách, písemných vyjádření dotčených správních úřadů a veřejnosti a zjišťovacího řízení provedeného podle kritérií uvedených v příloze č. 2 zákona krajský úřad s ohledem na povahu a rozsah záměru, jeho umístění a charakteristiku předpokládaných vlivů záměru na životní prostředí a veřejné zdraví dospěl k závěru, že záměr nemá významný vliv na životní prostředí a veřejné zdraví. P o u č e n í Proti tomuto rozhodnutí mohou oznamovatel a dotčená veřejnost uvedená v 3 písm. i) bodě 2 zákona podat ve smyslu 81, 82, 83 a 86 správního řádu odvolání k Ministerstvu životního prostředí ČR s uvedením rozsahu, v jakém je rozhodnutí napadáno, namítaného rozporu s právními předpisy nebo s uvedením nesprávnosti rozhodnutí či řízení, jež mu předcházelo. Odvolání se podává u Krajského úřadu Zlínského kraje ve lhůtě 15 dnů ode dne jeho oznámení. Splnění podmínek podle 3 písm. i) bodu 2 zákona doloží dotčená veřejnost v odvolání. Podané odvolání má v souladu s ustanovením 85 odst. 1 správního řádu odkladný účinek. Odvolání podané jen proti odůvodnění rozhodnutí je podle ustanovení 82 odst. 1 správního řádu nepřípustné. Do rozhodnutí lze také nahlédnout v Informačním systému EIA na internetových stránkách agentury CENIA, česká informační agentura životního prostředí ( a na stránkách Ministerstva životního prostředí ( pod kódem záměru ZLK786, v sekci závěr zjišťovacího řízení. Zde jsou také k dispozici kopie výše uvedených vyjádření v elektronické podobě. 16

17 Dotčené územně samosprávní celky - město Otrokovice a Zlínský kraj žádáme ve smyslu 16 odst. 3 zákona o zveřejnění tohoto rozhodnutí na úřední desce. Doba zveřejnění je nejméně 15 dnů. Zároveň žádáme v souladu s 16 odst. 4 citovaného zákona o zaslání písemného vyrozumění o dni vyvěšení rozhodnutí na úřední desce v nejkratším možném termínu. Datum vyvěšení: 2. září 2015 Datum sejmutí: Otisk úředního razítka RNDr. Alan Urc vedoucí odboru (dokument opatřen elektronickým podpisem) Rozdělovník: Avex Steel Products s.r.o., tř. Tomáše Bati 1656, Otrokovice Zlínský kraj, tř. T. Bati 21, Zlín Město Otrokovice, nám. 3. května 1340, Otrokovice Městský úřad Otrokovice, stavební úřad, nám. 3 května 1340, Otrokovice EKOME, spol. s r.o., Tečovská 257, Zlín Ministerstvo životního prostředí, odbor posuzování vlivů na ŽP a IPPC, Vršovická 65, Praha 10-Vršovice ke zveřejnění ke zveřejnění na vědomí 1 x oznámení 17
