B. S o u h r n n á t e c h n i c k á z p r á v a.

Transkript

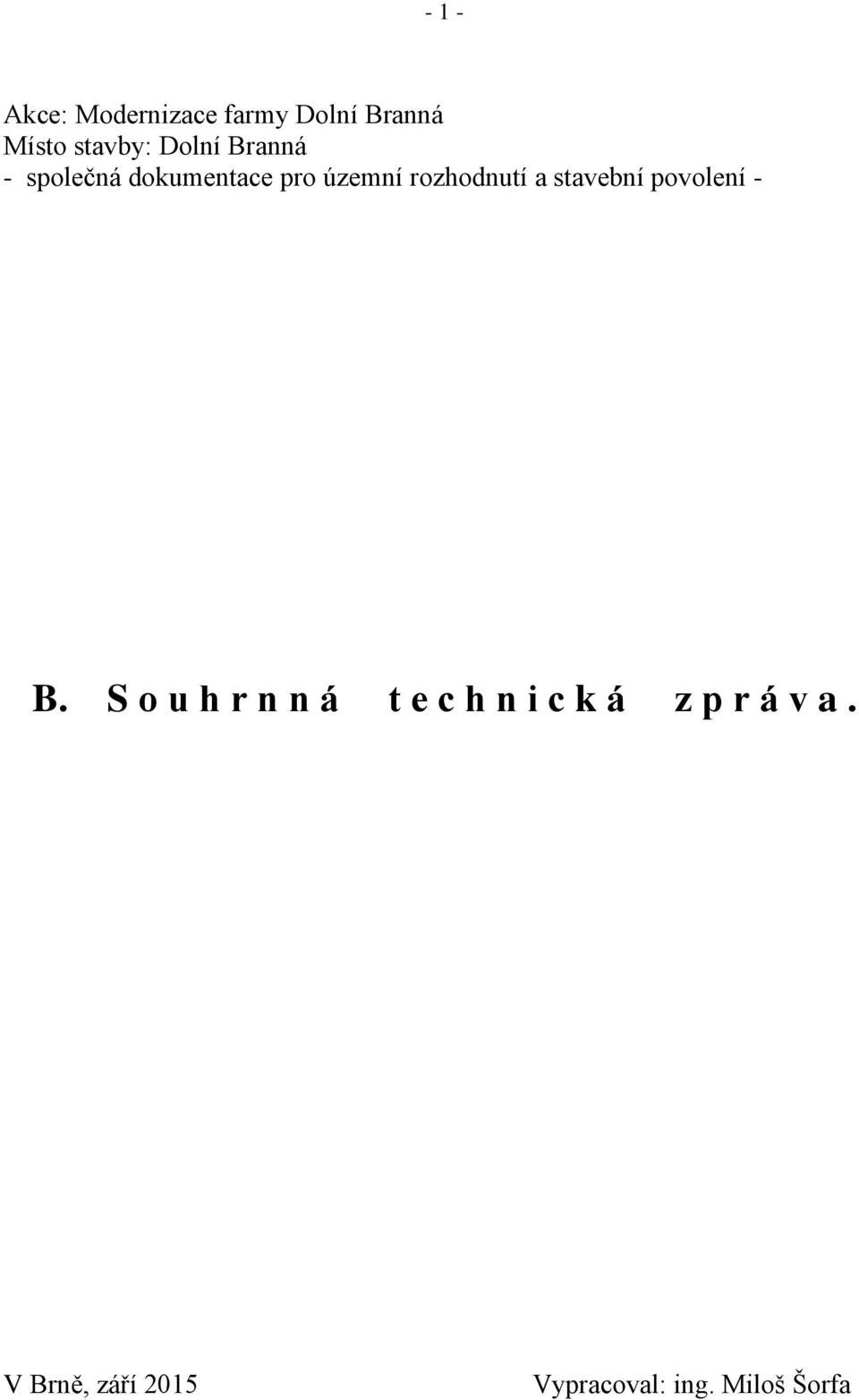

1 - 1 - Akce: Modernizace farmy Dolní Branná Místo stavby: Dolní Branná - společná dokumentace pro územní rozhodnutí a stavební povolení - B. S o u h r n n á t e c h n i c k á z p r á v a. V Brně, září 2015 Vypracoval: ing. Miloš Šorfa

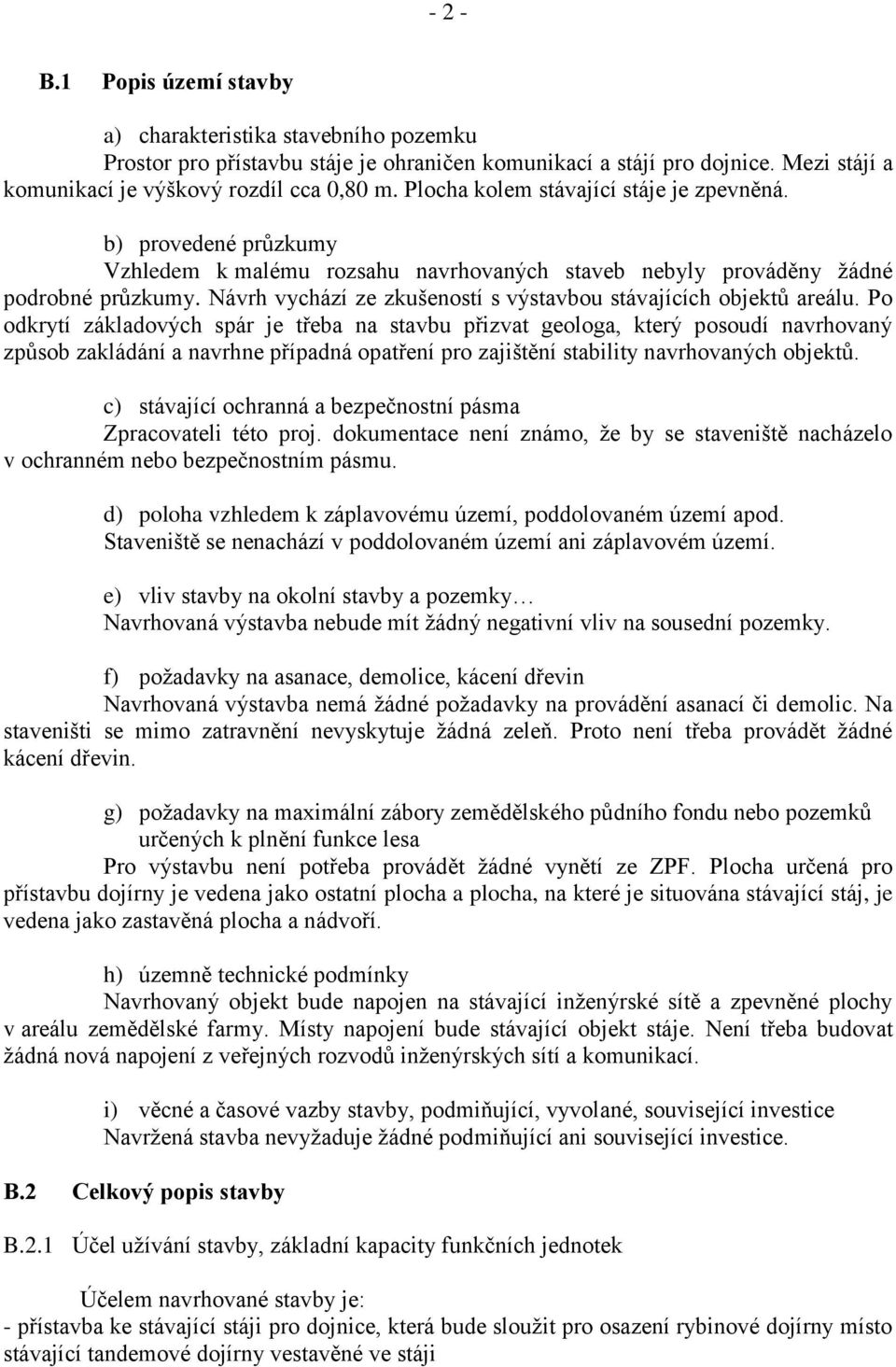

2 - 2 - B.1 Popis území stavby a) charakteristika stavebního pozemku Prostor pro přístavbu stáje je ohraničen komunikací a stájí pro dojnice. Mezi stájí a komunikací je výškový rozdíl cca 0,80 m. Plocha kolem stávající stáje je zpevněná. b) provedené průzkumy Vzhledem k malému rozsahu navrhovaných staveb nebyly prováděny žádné podrobné průzkumy. Návrh vychází ze zkušeností s výstavbou stávajících objektů areálu. Po odkrytí základových spár je třeba na stavbu přizvat geologa, který posoudí navrhovaný způsob zakládání a navrhne případná opatření pro zajištění stability navrhovaných objektů. c) stávající ochranná a bezpečnostní pásma Zpracovateli této proj. dokumentace není známo, že by se staveniště nacházelo v ochranném nebo bezpečnostním pásmu. d) poloha vzhledem k záplavovému území, poddolovaném území apod. Staveniště se nenachází v poddolovaném území ani záplavovém území. e) vliv stavby na okolní stavby a pozemky Navrhovaná výstavba nebude mít žádný negativní vliv na sousední pozemky. f) požadavky na asanace, demolice, kácení dřevin Navrhovaná výstavba nemá žádné požadavky na provádění asanací či demolic. Na staveništi se mimo zatravnění nevyskytuje žádná zeleň. Proto není třeba provádět žádné kácení dřevin. g) požadavky na maximální zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa Pro výstavbu není potřeba provádět žádné vynětí ze ZPF. Plocha určená pro přístavbu dojírny je vedena jako ostatní plocha a plocha, na které je situována stávající stáj, je vedena jako zastavěná plocha a nádvoří. h) územně technické podmínky Navrhovaný objekt bude napojen na stávající inženýrské sítě a zpevněné plochy v areálu zemědělské farmy. Místy napojení bude stávající objekt stáje. Není třeba budovat žádná nová napojení z veřejných rozvodů inženýrských sítí a komunikací. i) věcné a časové vazby stavby, podmiňující, vyvolané, související investice Navržená stavba nevyžaduje žádné podmiňující ani související investice. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek Účelem navrhované stavby je: - přístavba ke stávající stáji pro dojnice, která bude sloužit pro osazení rybinové dojírny místo stávající tandemové dojírny vestavěné ve stáji

3 zvýšení počtu ustajovacích míst pro dojnice ve stáji ze stávajících 54 na 61 ks, počet ustajovacích míst pro jalovice a telata zůstane stávající a do disposičního řešení této části stáje nebude zasahováno - výměna chladící nádrže pro skladování nadojeného mléka - další stavební úpravy ve stáji a výměna některých technologických zařízení, které vylepší stávající podmínky ustájení. B.2.2 Celkové urbanistické a architektonické řešení Z urbanistického hlediska nedojde navrženými úpravami k žádným změnám oproti stávajícímu stavu. Areál nebude rozšiřován zůstanou zachovány jeho stávající hranice. Budou též zachovány stávající vjezdy z veřejné komunikace. Ani z architektonického hlediska nebudou provedeny podstatné změny. Přístavba dojírny bude mít sedlovou střechu, jejíž hřeben bude výškově pod úrovní stávající sedlové střechy stáje. Bude provedena výměna výplní stávajících otvorů v původních rozměrech a výměna hřebenové větrací štěrbiny. Další stavební úpravy ve stáji nebudou mít vliv na vzhled budovy a nebude zasahováno do nosných konstrukcí stavby. Jedná se o běžné zemědělské stavby bez zvláštního nároku na výtvarné řešení. Materiálové i barevné řešení přístavby dojírny bude obdobné jako u stávajícího objektu. B.2.3 Celkové provozní řešení, technologie výroby Přístavba dojírny Stávající tandemová dojírna ve stáji pro dojnice bude zrušena a na jejím místě budou prodlouženy obě řady boxů včetně podroštového kanálu a proveden nástup do nové dojírny. Dojírna bude klasická rybinová se dvěma řadami dojících míst se střední jámou pro dojiče. Do dojírny budou provedeny dva vstupy pro dojnice a jeden výstup zpětnou uličkou. Úpravy ve stávající stáji. Provoz i disposiční řešení stávající stáje včetně rozměrů jednotlivých kotců šířek krmišť, loží, boxů a ostatních prostor a místností zůstanou zachovány. Disposiční řešení Objekt je podélně rozdělen krmným stolem na dvě poloviny, z nichž jedna (s navrhovanou přístavbou dojírny) bude i nadále sloužit pro ustájení produkčních dojnic ve volných boxech a druhá pro ustájení telat, jednotlivých kategorií jalovic a dojnic stojící nasucho a v porodně. Podél krmného stolu jsou situována krmiště a lože. Jednotlivé skupinové boxy jsou příčně rozděleny otevíravými trubkovými zábranami. Do disposičního řešení části stáje pro ustájení telat a jalovic nebude zasahováno. Bude zde ale provedena výměna rozvodů vody včetně napáječek, výměna roštů,. Ustajovací kapacita stáje Kapacita stáje, mimo zvýšení počtu ustajovacích míst pro dojnice, zůstane zachována stávající. Rozměry boxů pro produkční dojnice jsou x mm, v porodně je plocha lože na jedno ustajovací místo 9,0 m 2, u dojnic stojícíh nasucho 5,0 m 2 a u jednotlivých kategorií jalovic vždy tak, aby na 1 ustajovací místo připadlo min. 0,9 m 2 na 100 kg živé hmotnosti zvířat. Kapacita ustajovacích míst pro telata a jalovice zůstane zachována. Ustájení Způsob ustájení zůstane zachován. Dojnice produkční jsou ustájeny ve volných boxech, pohybové chodby (krmiště a hnojná chodba) jsou zaroštovány s podroštovými přeronovými kanály. Krmiště u ostatních kategorií je obdobně zaroštováno, ale lože jsou stlaná. Na lože je nastýlána krátce řezaná sláma. Chlévská mrva je mobilním prostředkem s radlicí vyhrnována a skladována na stávajícím hnojišti.

4 - 4 - Krmení, napájení Krmení je zakládáno mobilním krmným vozem na podlahu plochého krmného stolu k požlabnicím. Napájení je u jalovic zajišťováno miskovými napáječkami umístěnými vždy na rozhraní jednotlivých kotců. U produkčních dojnic jsou instalována hladinová napajedla. Napáječky musí být zajištěny proti zamrznutí elektrickým temperováním. Dále bude u nové dojírny nainstalováno silo pro přikrmování dojnic v nové dojírně. Výpočet prostoru v loži pro jednotlivé kategorie skotu Kategorie plocha lože (m 2 ) počet míst (ks) plocha na 1 místo (m 2 ) (průměrná hmotnost) mléčná výživa 12,94 7 1,84 rostlinná výživa 18,62 7 2,66 porodna 18,04 2 9,02 stání nasucho 30,12 6 5,02 jalovice 250 kg 31, ,26 jalovice 310 kg 30, ,80 jalovice 360 kg 39, ,26 jalovice 480 kg 34,72 8 4,34 dojnice produkční 53 B.2.4 Bezbariérové užívání stavby B.2.5 Bezpečnost při užívání stavby Pro navrhovaný provoz vydá investor nový provozní řád, požární směrnice a bezpečnostní pokyny, které budou vyvěšeny a hlavně respektovány. Obsluhu zařízení mohou provádět osoby starší 18-ti let, které musejí být seznámeny s obsluhou strojů a zvířat. Údržbu zařízení a instalaci mohou provádět pouze pracovníci vyučení a zaškolení v příslušných oborech. B.2.6 Základní charakteristika objektů a), b) stavební, konstrukční a materiálové řešení Přístavba dojírny Tři obvodové stěny přístavby budou provedeny z keramického zdiva na betonových monolitických základových pásech. Nosná konstrukce sedlové střechy bude provedena ze sponovaných dřevěných vazníků s krytinou ze sklolaminátových vlnovek na latích. V hřebeni bude osazena uzavíratelná hřebenová větrací štěrbina. Podhled bude proveden z plastových profilovaných desek, na nich tepelná izolace s parotěsnou zábranou. Vnější omítky vápenné hladké. Podlaha přístupná zvířaty bude provedena z čedičové dlažby s protiskluznou úpravou. V jámě dojiče bude provedena vytápěná dlažba z keramických dlaždic s protiskluznou úpravou. Obklad stěn bude proveden z hladké keramické dlažby, pod obkladem se svislou stěrkovou hydroizolací. Výplně otvorů budou plastové. U přístavby dojírny bude osazen na železobetonové desce zásobník na jádro.

5 - 5 - Úpravy ve stávající stáji Ve stáji budou provedeny následující úpravy: - prodloužení kejdového kanálu v místě stávající dojírny - kompletní výměna betonových roštů pro krávy a jalovice včetně rekonstrukce stávajících kejdových kanálů - nová dlažba na krmném stole - rozšíření krmiště u produkčních dojnic - výměna stávající větrací štěrbiny - výměna osvětlení - výměna rozvodů vody - výměna vrat a oken - výměna hrazení pro krávy, jalovice a telata - výměna napájení pro krávy, jalovice a telata - doplnění lehacích boxů pro dojnice o lehací matrace Výměna technologického zařízení viz bod B.2.7. c) mechanická odolnost a stabilita Viz samostatná příloha této souhrnné zprávy Statická část B.2.7 Základní charakteristika technických a technologických zařízení a) technické řešení Dodavatel technologie bude stanoven výběrovým řízením. Stavební úpravy, nároky na spotřeby energie apod. budou upřesněny až po jeho výběru. Dojení ve stávající tandemové dojírně bude nahrazeno dojením v nové rybinové dojírně 2x6. Nástup do dojírny bude zajištěn dvěma vstupy do každé řady samostatně z prostoru produkčních dojnic. Odchod bude přes zadní příčnou uličku podélnou zpětnou uličkou oddělenou od řady dojených dojnic plastovou výplní. Zábrany budou z pozinkovaných ocelových trubek. Uprostřed dojírny bude provedena jáma dojiče. Stávající skladovací a chladící tank na mléko bude nahrazen novým tankem o užitném obsahu l včetně chladících agregátů. Ostatní technologické vybavení bude nahrazovat nebo doplňovat stávající, již nevyhovující zařízení. b) výčet technických a technologických zařízení - dojírna 2x6 včetně příslušenství (pohybová aktivita, krmení v dojírně, zpětný proplach ) - kompresor, vývěva - zábrany (hrazení) - větrací štěrbiny - napáječky a napájedla - chladící a skladovací tank na mléko o užitném obsahu l B.2.8 Požárně bezpečnostní řešení Viz samostatná příloha dokumentace stavebního objektu.

6 - 6 - B.2.9 Zásady hospodaření s energiemi Dojírna bude temperována podlahovým vytápěním (tzv.teplá dlažba). Pro extrémní mrazy bude osazena na stěně 2x zásuvka pro osazení el. přímotopného topidla nasměrovaného do jámy dojiče. Ve stáji bude el. energie mimo osvětlení využívána pouze pro temperování napáječek a rozvodů vody. Vlastní prostor stáje nebude vytápěn. Ostatní prostory v objektu budou vytápěny a osvětleny stávajícím zařízením ze stávajících rozvodů. B.2.10 Hygienické požadavky Prostor dojírny bude temperován podlahovým vytápěním, resp. přímotopem. Větrání bude zajištěno přirozeně okny, ve štítu bude dále osazen ventilátor. Voda bude třeba jednak na proplach technologického vybavení předpoklad 150 l/den a jednak pro oplach stěn a podlahy předpoklad 1,5 l/m 2 plochy. Osvětlení bude zajištěno jednak okny a jednak elektrickými zářivkovými svítidly. Stáj nebude vytápěná. Větrání bude zajišťováno samotížně přívod vzduchu stávajícími okenními otvory v podélných stěnách a odvod průběžnou neuzavíratelnou štěrbinou v hřebeni sedlové střechy. Osvětlení bude zajištěno jednak okenními otvory v podélných stěnách a jednak elektrickými zářivkovými svítidly. Na okolí stavby nebude mít provoz ve stáji ani v místnosti dojírny vliv. Sociální zařízení je pro počet zaměstnanců dostatečný a zůstane stávající. Navrhovanými změnami nebude počet zaměstnanců zvyšován. B.2.11 Ochrana před negativními vlivy vnějšího prostředí a) ochrana před pronikáním radonu z podloží Prostory jsou přímo větrány, takže shromažďování radonu je vyloučené. Ve stáji nebude trvale přítomna obsluha nejedná se o pobytové místnosti. Není tudíž nutné provádět protiradonové opatření, které je pro tento účel stavby zbytečné a zvýšilo by náklady. Z téhož důvodu je zbytečné zjišťovat výskyt radonu. b) ostatní účinky B.3 Připojení na technickou infrastrukturu a) Napojovací místa technické infrastruktura Rozvody vody, elektro a kanalizace jsou napojeny na stávající rozvody v areálu a jejich napojení nebude měněno. Přístavba dojírny Voda teplá ze stávajícího boileru - studená na stávající rozvod ve stáji Elektřina ze stávajícího rozváděče Kanalizace stávající přeronový kanál b) Připojovací rozměry, délky Viz podrobné části této PD Elektroinstalace a Rozvody vody a kanalizace. Profil kanalizace z dojírny je min. DN200.

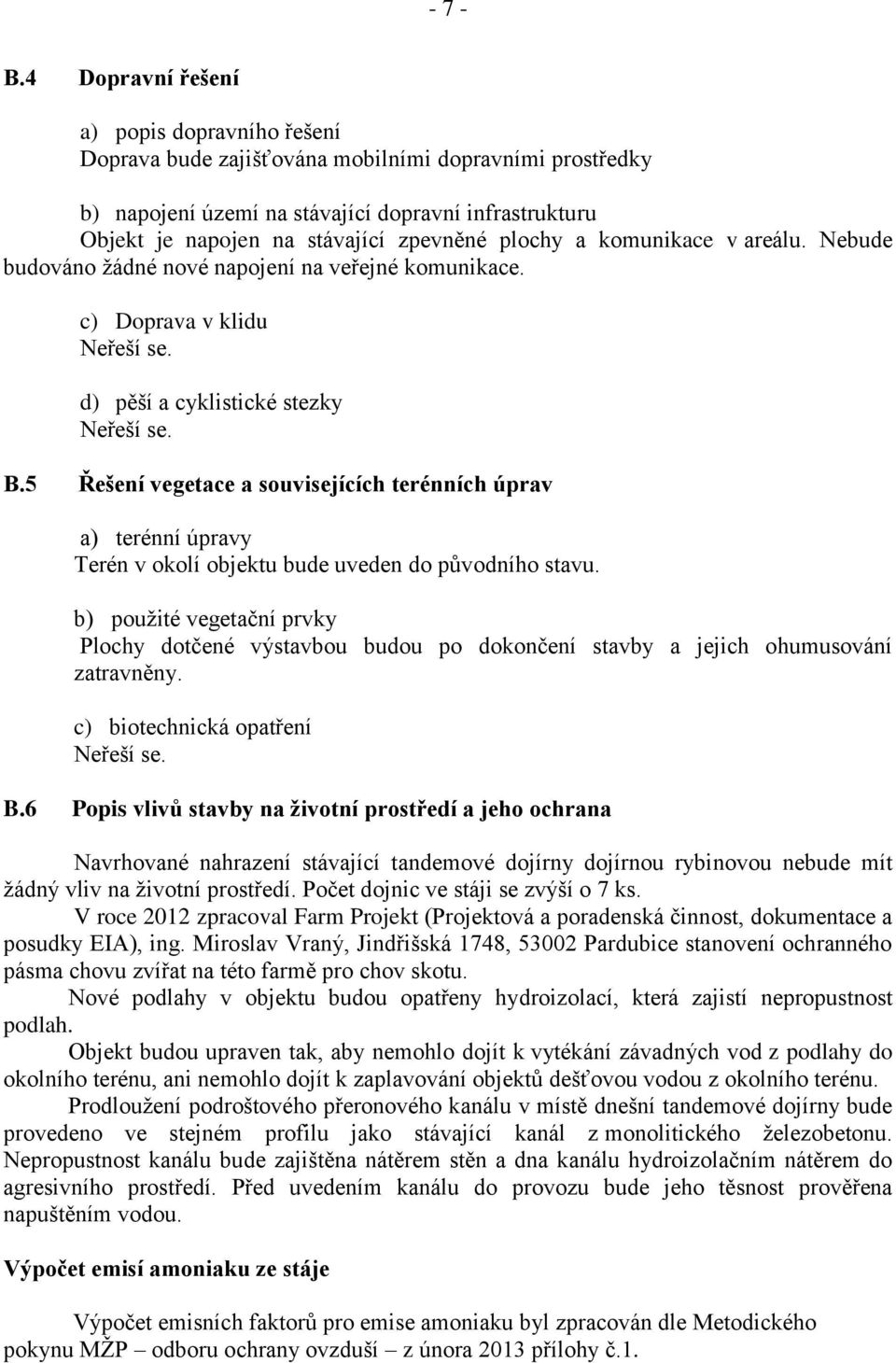

7 - 7 - B.4 Dopravní řešení a) popis dopravního řešení Doprava bude zajišťována mobilními dopravními prostředky b) napojení území na stávající dopravní infrastrukturu Objekt je napojen na stávající zpevněné plochy a komunikace v areálu. Nebude budováno žádné nové napojení na veřejné komunikace. c) Doprava v klidu d) pěší a cyklistické stezky B.5 Řešení vegetace a souvisejících terénních úprav a) terénní úpravy Terén v okolí objektu bude uveden do původního stavu. b) použité vegetační prvky Plochy dotčené výstavbou budou po dokončení stavby a jejich ohumusování zatravněny. c) biotechnická opatření B.6 Popis vlivů stavby na životní prostředí a jeho ochrana Navrhované nahrazení stávající tandemové dojírny dojírnou rybinovou nebude mít žádný vliv na životní prostředí. Počet dojnic ve stáji se zvýší o 7 ks. V roce 2012 zpracoval Farm Projekt (Projektová a poradenská činnost, dokumentace a posudky EIA), ing. Miroslav Vraný, Jindřišská 1748, Pardubice stanovení ochranného pásma chovu zvířat na této farmě pro chov skotu. Nové podlahy v objektu budou opatřeny hydroizolací, která zajistí nepropustnost podlah. Objekt budou upraven tak, aby nemohlo dojít k vytékání závadných vod z podlahy do okolního terénu, ani nemohlo dojít k zaplavování objektů dešťovou vodou z okolního terénu. Prodloužení podroštového přeronového kanálu v místě dnešní tandemové dojírny bude provedeno ve stejném profilu jako stávající kanál z monolitického železobetonu. Nepropustnost kanálu bude zajištěna nátěrem stěn a dna kanálu hydroizolačním nátěrem do agresivního prostředí. Před uvedením kanálu do provozu bude jeho těsnost prověřena napuštěním vodou. Výpočet emisí amoniaku ze stáje Výpočet emisních faktorů pro emise amoniaku byl zpracován dle Metodického pokynu MŽP odboru ochrany ovzduší z února 2013 přílohy č.1.

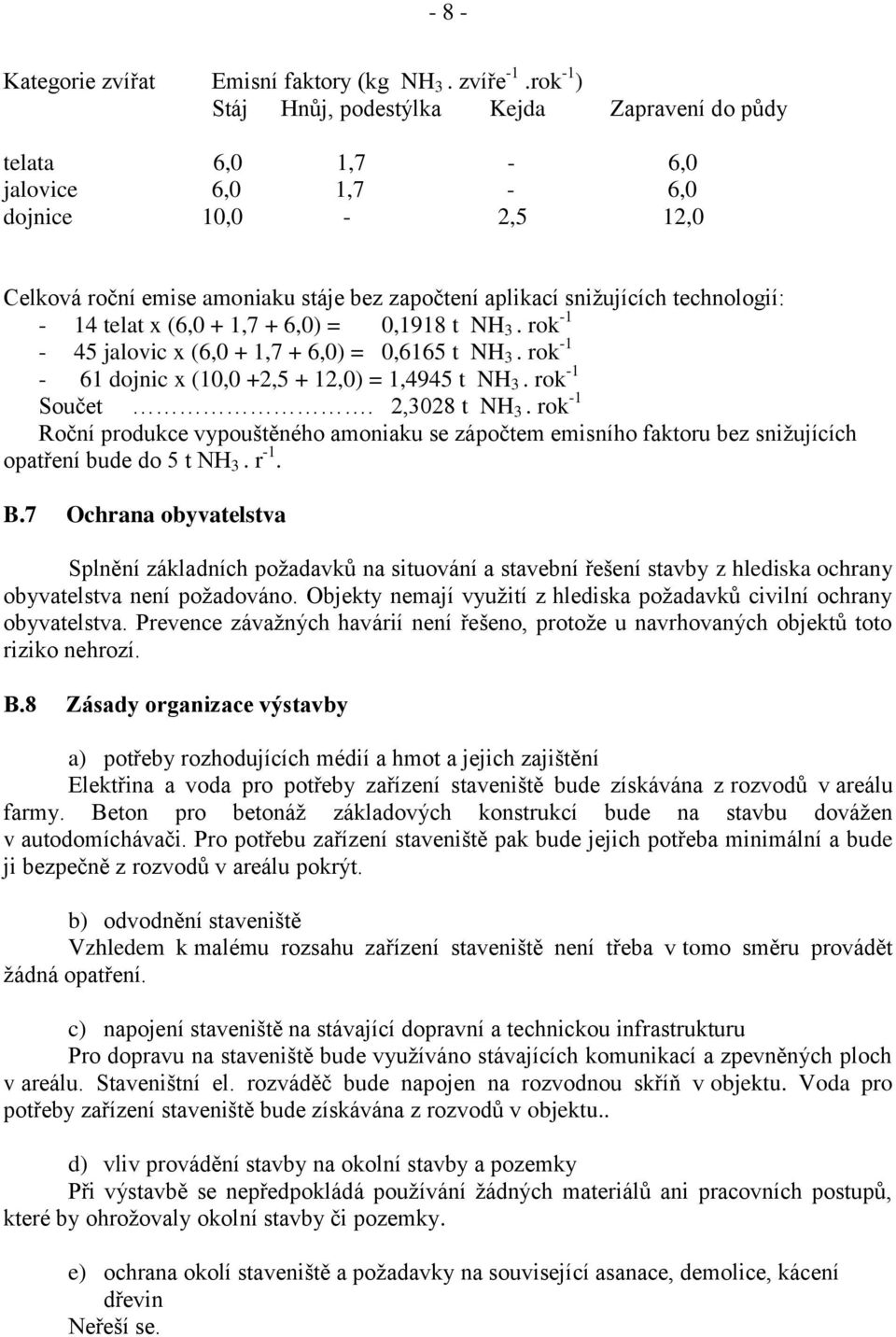

8 - 8 - Kategorie zvířat Emisní faktory (kg NH 3. zvíře -1.rok -1 ) Stáj Hnůj, podestýlka Kejda Zapravení do půdy telata 6,0 1,7-6,0 jalovice 6,0 1,7-6,0 dojnice 10,0-2,5 12,0 Celková roční emise amoniaku stáje bez započtení aplikací snižujících technologií: - 14 telat x (6,0 + 1,7 + 6,0) = 0,1918 t NH 3. rok jalovic x (6,0 + 1,7 + 6,0) = 0,6165 t NH 3. rok dojnic x (10,0 +2,5 + 12,0) = 1,4945 t NH 3. rok -1 Součet. 2,3028 t NH 3. rok -1 Roční produkce vypouštěného amoniaku se zápočtem emisního faktoru bez snižujících opatření bude do 5 t NH 3. r -1. B.7 Ochrana obyvatelstva Splnění základních požadavků na situování a stavební řešení stavby z hlediska ochrany obyvatelstva není požadováno. Objekty nemají využití z hlediska požadavků civilní ochrany obyvatelstva. Prevence závažných havárií není řešeno, protože u navrhovaných objektů toto riziko nehrozí. B.8 Zásady organizace výstavby a) potřeby rozhodujících médií a hmot a jejich zajištění Elektřina a voda pro potřeby zařízení staveniště bude získávána z rozvodů v areálu farmy. Beton pro betonáž základových konstrukcí bude na stavbu dovážen v autodomíchávači. Pro potřebu zařízení staveniště pak bude jejich potřeba minimální a bude ji bezpečně z rozvodů v areálu pokrýt. b) odvodnění staveniště Vzhledem k malému rozsahu zařízení staveniště není třeba v tomo směru provádět žádná opatření. c) napojení staveniště na stávající dopravní a technickou infrastrukturu Pro dopravu na staveniště bude využíváno stávajících komunikací a zpevněných ploch v areálu. Staveništní el. rozváděč bude napojen na rozvodnou skříň v objektu. Voda pro potřeby zařízení staveniště bude získávána z rozvodů v objektu.. d) vliv provádění stavby na okolní stavby a pozemky Při výstavbě se nepředpokládá používání žádných materiálů ani pracovních postupů, které by ohrožovaly okolní stavby či pozemky. e) ochrana okolí staveniště a požadavky na související asanace, demolice, kácení dřevin

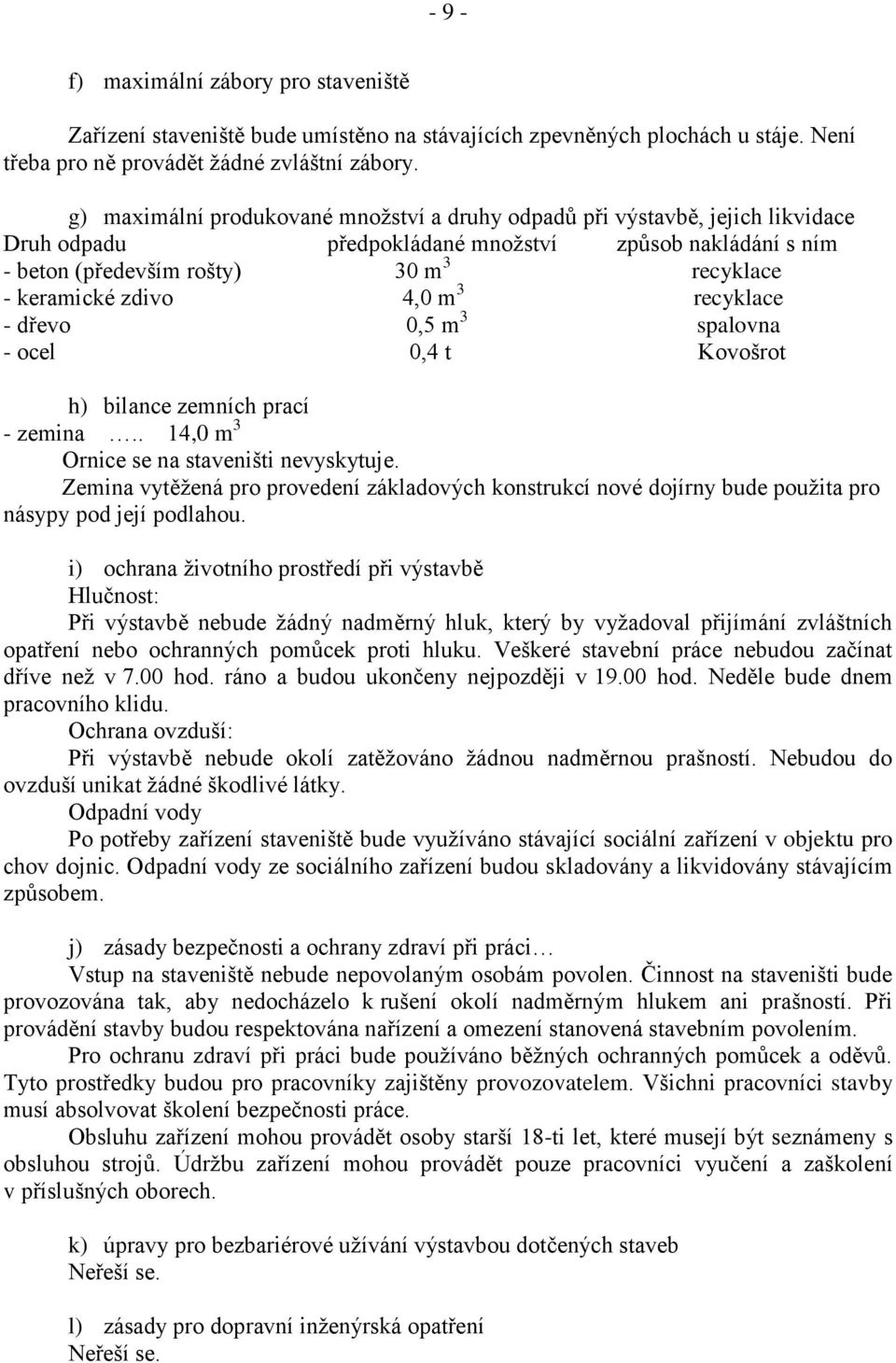

9 - 9 - f) maximální zábory pro staveniště Zařízení staveniště bude umístěno na stávajících zpevněných plochách u stáje. Není třeba pro ně provádět žádné zvláštní zábory. g) maximální produkované množství a druhy odpadů při výstavbě, jejich likvidace Druh odpadu předpokládané množství způsob nakládání s ním - beton (především rošty) 30 m 3 recyklace - keramické zdivo 4,0 m 3 recyklace - dřevo 0,5 m 3 spalovna - ocel 0,4 t Kovošrot h) bilance zemních prací - zemina.. 14,0 m 3 Ornice se na staveništi nevyskytuje. Zemina vytěžená pro provedení základových konstrukcí nové dojírny bude použita pro násypy pod její podlahou. i) ochrana životního prostředí při výstavbě Hlučnost: Při výstavbě nebude žádný nadměrný hluk, který by vyžadoval přijímání zvláštních opatření nebo ochranných pomůcek proti hluku. Veškeré stavební práce nebudou začínat dříve než v 7.00 hod. ráno a budou ukončeny nejpozději v hod. Neděle bude dnem pracovního klidu. Ochrana ovzduší: Při výstavbě nebude okolí zatěžováno žádnou nadměrnou prašností. Nebudou do ovzduší unikat žádné škodlivé látky. Odpadní vody Po potřeby zařízení staveniště bude využíváno stávající sociální zařízení v objektu pro chov dojnic. Odpadní vody ze sociálního zařízení budou skladovány a likvidovány stávajícím způsobem. j) zásady bezpečnosti a ochrany zdraví při práci Vstup na staveniště nebude nepovolaným osobám povolen. Činnost na staveništi bude provozována tak, aby nedocházelo k rušení okolí nadměrným hlukem ani prašností. Při provádění stavby budou respektována nařízení a omezení stanovená stavebním povolením. Pro ochranu zdraví při práci bude používáno běžných ochranných pomůcek a oděvů. Tyto prostředky budou pro pracovníky zajištěny provozovatelem. Všichni pracovníci stavby musí absolvovat školení bezpečnosti práce. Obsluhu zařízení mohou provádět osoby starší 18-ti let, které musejí být seznámeny s obsluhou strojů. Údržbu zařízení mohou provádět pouze pracovníci vyučení a zaškolení v příslušných oborech. k) úpravy pro bezbariérové užívání výstavbou dotčených staveb l) zásady pro dopravní inženýrská opatření

10 m) stanovení speciálních podmínek pro provádění stavby
