BEZPEČNOST PRÁCE S LASEROVÝMI ZAŘÍZENÍMI PROVOZNÍ ŘÁD

Transkript

1 BEZPEČNOST PRÁCE S LASEROVÝMI ZAŘÍZENÍMI PROVOZNÍ ŘÁD Tento provozní řád určuje pravidla chování při práci s laserovými zařízeními umístněnými ve vyhrazených prostorách datových rozvaděčů topologie počítačové sítě VŠB TU Ostrava. Klasifikace laserů: Laserové záření používané v optických kabelech pro telekomunikační účely má rozsah vlnových délek od 500 nm do 1550 nm. TŘÍDA 1 - lasery, které jsou bezpečné za přiměřeně předvídatelných podmínek - přípustný výkon zdroje 1,2 x 10-4 W až 8 x 10-4 W v pásmu vlnových délek 500 nm 1550 nm TŘÍDA 1M - platí stejné podmínky jako u třídy 1, může být nebezpečný při použití optických přístrojů mikroskop, lupa TŘÍDA 2 - lasery o nízkém výkonu vyzařující viditelné záření ( nm), bezpečnost je zajištěna fyziologickými reakcemi oka včetně mrkacího reflexu - přípustný výkon zdroje ve viditelném pásmu nepřekročí 1 x 10-3 W TŘÍDA 2M - platí stejné podmínky jako u třídy 2, může být nebezpečný při použití optických přístrojů mikroskop, lupa TŘÍDA 3R(A)- lasery, u kterých přímé sledování uvnitř svazku může být nebezpečné - přípustný výkon zdroje 6 x x 10-3 W - mohou být nebezpečné při pozorování optickou pomůckou mikroskop, lupa - v oblasti viditelného záření při spojitém režimu generace záření jde o lasery, jejichž zářivý výkon nepřekračuje hodnotu 5 x 10-3 W TŘÍDA 3B - lasery o středním výkonu, při kterých je nebezpečný přímý pohled do svazku i do zrcadlového odrazu - přípustný výkon zdroje 0,5 W TŘÍDA 4 - lasery velkých výkonů, nebezpečné nejen pro oko, ale i kůži, je nebezpečné přímé ozáření a také zrcadlový a difuzní odraz - výkon zdroje překračuje hodnotu 0,5 W - hrozí vysoké nebezpečí poškození zdraví Působení laserového záření na lidský organizmus: Laserový paprsek se vyznačuje vlastnostmi jako je úzká spektrální čára (rozsah vlnové délky záření) a malá rozbíhavost svazku. To může negativně působit především na lidské oko

2 případně na pokožku. Působení na lidské oko může mít z hlediska spektrální závislosti následující vlivy: - UV záření zánět rohovky, fotochemický šedý zákal - Viditelné záření (světlo) poškození sítnice tepelné a fotochemické - Infračervené záření - šedý zákal, spálení sítnice ( nm), - zakalení rohovky, šedý zákal ( nm) - spálení rohovky (3 mikrony 1 mm) Působení na pokožku může mít za následek opálení, pigmentace případně až spálení kůže. zrychlené stárnutí kůže, zvýšená Bezpečnostní předpisy: Osoby oprávněné k práci na laserových zařízeních umístěných v rámci topologie počítačové sítě musí vlastnit osvědčení o absolvování kurzu Bezpečnost práce s laserovým zařízením V datových rozvaděčích topologie počítačové sítě VŠB TUO jsou instalována laserová zařízení reprezentována především optickými rozhraními aktivních prvků, optickými konektory ukončených optických kabelů, propojovacími optickými patch kabely a jinými specifickými zařízeními, které mohou produkovat laserové zařízení (optické zesilovače, měřící a testovací přístroje). Rozhraní aktivních prvků: - může se jednat o optické konektory typu STII, SC nebo LC v závislosti na použitém optickém kabelu v provedení SM (single mode) či MM (multi mode) - rozhraní může být pevně vyvedeno z aktivního prvku, nebo může být modulární optické rozhraní se zasouvá do slotu aktivního prvku GBIC nebo SFP moduly Ukončení optických kabelů: - optické kabely jsou ukončeny v optických vanách, ve kterých jsou instalovány příslušné optické konektory typu STII, SC, E optické kabely mohou být v provedení SM (single mode), nebo MM (multi mode) - konektory STII, SC a LC včetně příslušných optických spojek nejsou vybaveny automatickou krytkou laserového paprsku - konektory E2000 včetně spojek jsou vybaveny automatickou krytkou laserového paprsku při vysunutí konektoru Optické propojovací kabely: - jedná se propojovací duplexní (dvojité) optické kabely různých délek, oboustranně ukončené optickými konektory různých provedení (STII, SC, LC, E2000) - provedení SM nebo MM Označování prostoru s laserovými zařízeními: Aktivní prvky: Optická rozhraní aktivních prvků (případně celý aktivní prvek) musí být označena štítkem s vyznačením příslušné třídy laseru. Dále musí existovat technická dokumentace, v níž jsou obsaženy informace o laseru jako například: vlnová délka; případně rozsah vlnových délek;

3 režim generování laserového záření spojitý / impulsní; průměr svazku záření na výstupu laseru a jeho rozbíhavost; zařazení to třídy; údaje o jiných faktorech než záření; návod ke správné montáži a instalaci; návod k obsluze za běžných i mimořádných situací; návod k údržbě, popřípadě důležitá upozornění, jako je zákaz snímání krytu u zakrytovaných laserů; výrobce, výrobní číslo laseru, rok výroby, jméno výrobce. Optické rozvaděče: Optické rozvaděče musí být označeny informačními štítky, které specifikují jaká třída laserového záření se může v kabelech vyskytovat příklady štítků: třída 3R pro vlnové délky 400 nm až 1400 nm třída 3R pro ostatní vlnové délky: třída 1: LASEROVÉ ZAŘÍZENÍ NEVYSTAVUJTE OČI PŘÍMÉMU OZÁŘENÍ LASEROVÉ ZAŘÍZENÍ TŘÍDY 3R LASEROVÉ ZAŘÍZENÍ NEVSTAVUJTE SE OZÁŘENÍ LASEROVÉ ZAŘÍZENÍ TŘÍDY 3R LASEROVÉ ZAŘÍZENÍ TŘÍDY 1 NEDÍVEJTE SE DO PAPRSKU Dále musí být prostor kde se nacházejí laserová zařízení označen výstražným štítkem: POZOR LASEROVÉ ZAŘÍZENÍ

4 Optické kabely musí být označeny nápisem POZOR OPTICKÝ KABEL, umístěným na štítku, případně potiskem přímo na kabelu. Optické konektory musí být označeny štítkem v případě pokud je úroveň laserového záření vyšší než 1M. Všeobecné pracovní postupy: Obecně je nutno dodržovat takové pracovní postupy při práci s optickými zařízeními, aby se zamezilo přímému ozáření oka laserovým paprskem, případně minimalizovat ozáření laserovým paprskem jakékoliv části lidského těla. Doporučuje se řídit touto radou i při práci s laserovým zařízením třídy 1 a 1M ( byť tato třída nemůže poškodit zdraví). Dbát opatrnosti při následujících činnostech: - zapínání aktivních prvků s optickými porty - spojování a rozpojování optických patch kabelů - dbát na zakrytování všech konců vláken - dodržovat všeobecné bezpečnostní postupy Z provozního hlediska musí být veškeré místa s výskytem laserových zařízení (místnosti datových rozvaděčů, samostatně umístěné datové rozvaděče) zabezpečena tak, aby k zařízením nebyl volný přístup místnosti a datové skříně uzamčeny, vstup pouze oprávněných osob. Z hlediska úrovně nebezpečí se jedná o prostory s omezeným přístupem pro které platí následující pravidla: TŘÍDA 1 - bez požadavků TŘÍDA 1M - označení TŘÍDA 2 a 2M - označení TŘÍDA 3R - označení včetně konektorů TŘÍDA 3B - NENÍ DOVOLENO TŘÍDA 4 - NENÍ DOVOLENO Při opravách a údržbě optických kabelů, ve kterých se nachází laserové záření dbát následujících pravidel: - zajistit odpojení zdroje záření od optického vlákna na kterém bude práce prováděna - při měření dodržovat schválené bezpečnostní postupy - používat přístroje třídy 1, 1M, 2, 2M nebo 3R - pro třídu 1M, 2M a 3R je zákaz použití optických přístrojů pro kontrolu vlákna mikroskop či lupa Prostory s úrovní nebezpečí výskytu laserového záření třídy 3B a 4: Laserová zařízení třídy 3B a 4 není dovoleno provozovat v prostorách omezených. Provoz třídy 3B je umožněn pouze v prostoru kontrolovaném. Provoz třídy 4 je zakázán i v prostrou kontrolovaném. Lasery zařazené do IV. třídy se umísťují do prostorů zabezpečených technickými prostředky tak, aby do nich byl zamezen vstup nepovolaných osob při chodu laseru, například koncovými spínači na vstupních dveřích, a dráha paprsku a přístup k ní se upraví tak, aby nemohlo dojít k nahodilému zásahu očí nebo kůže lidí přímým, zrcadlově nebo difúzně odraženým zářením, překračujícím stanovenou nejvyšší přípustnou hodnotu. Není-li možné ani těmito opatřeními vyloučit zásah očí nebo kůže zářením překračujícím nejvyšší přípustné hodnoty, musí být použity odpovídající osobní ochranné pomůcky, například speciální ochranné brýle. U vstupu do těchto prostorů se umísťuje světelná

5 signalizace chodu laseru. U impulsních laserů se zajistí, aby byla při vypnutí přívodu elektrické energie vybita akumulovaná energie do zátěže. Nepředvídatelné události ozáření obsluhy laserovým paprskem: Osoby provádějící jakoukoliv činnost na laserových zařízeních se musejí řídit tímto provozním řádem. V případě vzniku jakékoliv nepředvídatelné události (ozáření laserovým paprskem) toto neprodleně hlásit nadřízenému pracovníkovi. V případě zjištění jakéhokoliv poškození zařízení toto opět neprodleně hlásit nadřízenému pracovníkovi. Normy a předpisy: 480/2000 Sb. O ochraně zdraví před neionizujícím zářením 2006/25/ES Směrnice evropského parlamentu a rady o min. požadavcích na bezpečnost a ochranu zdraví před expozicí zaměstnanců rizikům spojeným s fyzikálními činiteli Seznam zaměstnanců VŠB-TU s osvědčením Bezpečnost práce s laserovým zařízením : Ing. Jaroslav Burdík Ing. Martin Pustka, Ph.D. Ing. Jiří Grygárek David Toman Michal Grňa Jiří Homola Petr Penkala Ing. Pavel Valíček Ing. Hana Havlenová Ing. Marek Ťapťuch FBI FAST EKF EKF V Ostravě dne Ing. Přemysl Tichý ředitel

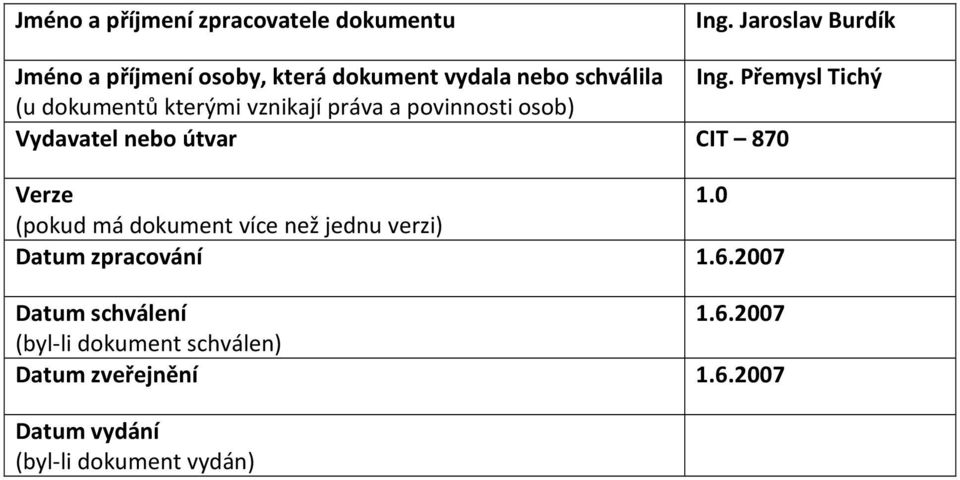

6 Jméno a příjmení zpracovatele dokumentu Ing. Jaroslav Burdík Jméno a příjmení osoby, která dokument vydala nebo schválila Ing. Přemysl Tichý (u dokumentů kterými vznikají práva a povinnosti osob) Vydavatel nebo útvar 870 Verze 1.0 (pokud má dokument více než jednu verzi) Datum zpracování Datum schválení (byl-li dokument schválen) Datum zveřejnění Datum vydání (byl-li dokument vydán)
