C. TECHNICKÁ ZPRÁVA STAVEBNÍ ČÁST

Transkript

1 Correct BC, s.r.o., Elišky Krásnohorské 1339/15, Ústí nad Labem IČO: , DIČ: CZ Bankovní spojení: : Raiffeisenbank, a.s., pobočka Ústí n.l., č.ú.: / 5500 Tel/Fax.: / dlouhy@correct-bc.cz Údaj o jiné evidenci: Evidence OR Krajského soudu v Ústí n.l., oddíl C, vložka INVESTOR: Město Mikulášovice, Mikulášovice 1007, C. TECHNICKÁ ZPRÁVA STAVEBNÍ ČÁST DOKUMENTACE PRO PROVÁDĚNÍ STAVBY NÁZEV STAVBY: ZATEPLENÍ OBJEKTU TĚLOCVIČNY MIKULÁŠOVICE VYPRACOVAL: Correct BC s.r.o., Elišky Krásnohorské 1339/15, Ústí nad Labem ZODPOVĚDNÝ PROJEKTANT: Ing. Petr Dlouhý PROJEKTANT: Jakub Filip DATUM: červenec 2013

2 Dle přílohy č.2 vyhlášky 499/2006 Sb. v platném znění Rozsah a obsah projektové dokumentace pro provádění stavby 1. Architektonické a stavebně technické řešení a) účel objektu Objekt je v katastru nemovitostí veden jako objekt občanské vybavenosti. Objekt je využíván k tělovýchovným účelům. b) zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu, včetně řešení přístupu a užívání objektu osobami s omezenou schopností pohybu a orientace Předmětem dokumentace je zlepšení tepelně technický vlastní obálky budovy tělocvičny ve městě Mikulášovice. Objekt bude zateplen materiály s certifikací pro konkrétní dotační program, ze kterého budou čerpány finance na zateplení. Navržená opatření vycházejí z doporučení uvedených v energetickém auditu, který byl podkladem ke zpracování této dokumentace, a která jej v některých ohledech převyšují. Zlepšení tepelně technických vlastností obálky objektu zahrnuje zateplení obvodových stěn, zateplení stropních konstrukcí a výměnu fasádních výplní otvorů. Obvodové konstrukce objektu lze rozdělit do dvou kategorií: zděné konstrukce a dřevěné konstrukce tvořené dřevěnými sloupky z hraněného řeziva, dřevěnými lepenými sloupky příčných nosných lepených dřevěných rámů a sendvičovými dřevěnými panely, které tvoří výplň mezi nosnými sloupky, jejich konstrukce je tvořena středovým rámem z dřevěných hranolů vyplněným čedičovou tepelnou izolací a z obou stran pobitým dřevotřískovými deskami, na panely byly po jejich instalaci přikotveny heraklitové desky, jenž tvořily proklad pod fasádní omítku z MVC. Zateplení obvodového zdiva zahrnuje i zateplení soklu se zatažením izolantu pod úroveň terénu, zateplení atik a zatažení zateplení do krovů (navázání na zateplení stropů). Zateplení zděných stěn bude provedeno na vyrovnaný očištěný podklad, ze soků bude odstraněn kabřincový obklad, nesoudržné části omítek budou odstraněny (otestuje se přilnavost, přilnavost musí být 0,025 MPa) a nahrazeny novou omítkou MVC, nerovné plochy budou vyrovnány MVC a celá fasáda bude očištěna tlakovou vodou (před vyrovnáním a v případě potřeby i po něm) a napenetrována. Zateplení stěn je od úrovně zakládací lišty navrženo deskami z minerálních vláken, desky budou na zdivo lepeny (lepící hmota bude nanesena po celém obvodu desky a na 3 body v ploše desky, minimálně 40% desky musí podlepeno) a kotveny talířovými hmoždinkami s utopenou hlavou (otvory budou zaslepeny minerálním zátkami součást kotvícího systému). Tloušťka zateplovacích desek mm viz výkresová část. Zakládací lišta zateplovacího systému bude osazena na výškové kótě +0,400 od úrovně ±0,000, která odpovídá úrovni podlah v objektu, pro vyloučení nepřesnosti odměřování této výškové úrovně od podlah objektu bude před zahájením prací na montáži zakládacích lišt přesná úroveň geodeticky vynesena na fasády objektu platí pro celý obvod objektu, referenčním bodem bude úroveň podlahy ve vstupní hale). Zateplení soklu (od zakládací lišty dolu) je navrženo z extrudovaného polystyrénu, který bude zatažen až pod úroveň terénu, kotvení odpovídá zateplení v ploše fasády, tloušťka desek mm viz výkresová část, desky zatažené pod terén budou mít zkosenou spodní hranu, ochrana desek bude tvořena geotextilií. Před zateplením soklu objektu bude provedeno nastavení stávajíc hydroizolace a její vytažení do úrovně 500 mm nad ±0,000 (podlaha ve vstupní hale), izolace bude celoplošně natavena na vyspravené omítnuté zdivo, spoje budou taveny, komplikovaná spojů izolací místa lze ošetřit hydroizolační stěrkou. Zateplení stěn spojovacího traktu bude zataženo do prostoru krovu a v místě pozednice na něj naváže zateplení stropů středového traktu. Veškeré zateplené plochy budou zpevněny armovací vrstvou tvořenou lepidlem a skelnou síťovinou, sklená síťovina je v armovací vrstvě osazována do horní třetiny její tloušťky, armovací 2

3 vrstva je v místě výplně otvorů doplněna o vyztužení nároží, výztuž rohů otvorů, podparapetní profil (pro nalepení parapetního plechu) a okapnicový profil (napraží), u všech výplní otvorů budou instalovány přechodové APU lišty. Na armovací vrstvu bude provedena probarvená fasádní omítka (kromě míst zakrytých dřevěných oplechováním, dřevěnými konstrukcemi a podkrovního prostoru). Atiky štítových stěn tělocvičny budou zatepleny 50 mm silnou minerální tepelnou izolací (vodorovné zateplení), která bude kotvena obdobným způsobem jako izolace v ploše fasády, armování přechodové hrany mezi svislým a vodorovným zateplením bude zpevněno druhou vrstvou skelné síťoviny. Vnitřní strana atiky bude zateplena až po úroveň bednění střešní roviny, aby mohlo být provedeno zateplení atiky, tak musí být odstraněno stávající oplechování atiky, včetně oplechování boku atiky a části střešní krytiny, povrch pro zateplení atiky bude připraven stejným způsobem jako povrch pro zateplení obvodových stěn. Zateplení dřevěných konstrukcí bude provedeno na zpevněný podklad z difúzně otevřených dřevovláknitých desek. Ze stávajících dřevěných konstrukcí budou odstraněny krycí vrstvy = dřevěný obklad a omítky včetně heraklitových desek, během odstraňování heraklitových desek je nutné dbát na to, aby nedocházelo k nadměrnému poškozování dřevotřískových desek dřevěného panelu, v případě, že dojde k poškození desek, které naruší jejich plošnou pevnost, tak musí být daná deska vyměněna, během výměny desky bude zrevidován stav stávající tepelné izolace v dřevěném panelu a ta bude v případě potřeby nahrazena novou izolací z minerálních vláken. Po odstranění stávajících krycích vrstev bude povrch vyrovnán pro kotvení difúzně otevřených dřevovláknitých desek. Na nové dřevovláknité desky bude provedena tepelné izolace dle skladeb uvedených ve výkresové části, kotvení teplené izolace odpovídá kotvení na zděné konstrukce, jen je použita příslušná lepící hmota na podklad z dřevovláknitých desek a namísto tradičních talířových hmoždinek jsou použity talířové kotvy do dřevěného podkladu z masivního dřeva a konglomerovaných deskových materiálů (standardním provedením je plastová hlava s ozubenou nerezovou tyčí šroubem), hlava kotvícího prvku bude stejně jako u zděných konstrukcí zapuštěna do tloušťky desky a zakryta systémovou zátkou z minerálních vláken. U jihozápadní části objektu SO01.1 jsou provedeny v dřevěném obvodovém plášti novodobé vyzdívky z pórobetonových tvárnic. U těchto vyzdívek nebylo zjištěno, zda jsou kotveny k původním dřevěným konstrukcím, a proto bude nutné před zateplením fasády provést dodatečné kotvení kovovými kotvícími destičkami, které budou šroubované do pórbetonovému zdiva a do dřevěných konstrukcí objektu. U zateplení na plynosilikátových dozdívka kdekoliv na objektu musí být použity talířové hmoždinky s certifikací pro použití v těchto materiálech. Po odstranění obkladů a omítek s heraklitovými deskami může být zjištěno, že paty některých sloupů jsou uhnilé, v takovém případě bude nutné rozebrat dřevěné panely okolo poškozeného sloupu, sloup staticky zajistit (statické zajištění bude navrženo statikem ke konkrétním zjištěným případům poškození obnovit dřevěné konstrukce okolo sloupů, přičemž na ně budou kromě vnitřního obkladu z laminovaných dřevotřískových desek (ty nesmějí být během demontáže poškozeny, jelikož jejich textura je s ohledem na jejich stáří nenahraditelná) použity výhradně nové materiály. Zateplení soklu dřevěných konstrukcí bude provedeno stejně jako u zděných konstrukcí s rozdílem, že kotvení desek z extrudovaného polystyrénu odpovídá kotvení na dřevěné konstrukce v ploše svislých stěn a hydroizolační vrstva bude po navázání na stávající hydroizolaci objektu vytažena do úrovně +0,500m, kde bude mechanicky kotvena průběžnou krycí lištou. Protože nelze do veřejné zakázky stanovit konkrétní typ této lišty a typ zakládací lišty soklu, zabezpečí prováděcí firma takový výběr profilů, aby nedošlo ke konfliktu pozice těchto dvou prvků (v případě nutnosti lze za krycí lištu považovat i zakládací lištu). Spoje hydroizolace budou provedeny lepením hydroizolační stěrkou, kotvící body budou taktéž přetřeny hydroizolační stěrkou. Odhalené dřevěné sloupky budou dle doporučení ze statické zprávy konzervovány chemickým nátěrem s atestem F A F B I p 3n podle ČSN Ochrana dřeva. Tepelná izolace na stěnách s dřevěnou nosnou konstrukcí bude zatažena do krovů objektu, zatažení izolace do krovu umožňuje vytvoření lemu foukané tepelné izolace, ten bude tvoření novou střešní latí 40/60 mm, která se namontuje na kovové kotvící úhelníky mezi střešní vazníky, na tuto lať bude z dřevěné fasády vytažena difúzně otevřená dřevovláknitá deska je nutné dbát, aby mezi konstrukcí dřevěné fasády a novou latí nevycházela vodorovná spára desek, nebylo by možné desky provázat. Kotvení tepelné izolace v této části bude směřováno do místa podepřeného střešní latí, protože v ploše mezi dřevěnou fasádou a latí by kotevní prvek nevyhověl požadované odolnosti proti vytažení. 3

4 Lepené dřevěné profily všech sloupů velké tělocvičny a lepené dřevěné profily všech sloupů malé tělocvičny se pod střešními vazníky zpevní prošroubováním závitovými tyčemi Ø 10 mm s ocelovými podložkami. Závitové tyče se na podložkách budou dotahovat tak, aby nedošlo k otlačení nebo zlomení prken sloupů. Zateplení stropních konstrukcí bude provedeno u všech stropů kromě stropu spojovacího traktu foukanou skelnou tepelnou izolací, váha izolace nesmí překročit 15 Kg/m2. Foukaná izolace bude ve všech případech prováděna z čela střešní roviny, u velké a malé tělocvičny bude z důvodu velkého rozpětí potřeba rozebrat cca 1 m široký pruh podhledu v ose krovu a provádět foukanou tepelnou izolaci i z osy krovu, u krovů nad zázemím tělocvičen bude pro provedení tepelné izolace nutné rozebrat 1,5 m široký pruh střešní roviny u stěny tělocvičen, toto umožní zateplit strop foukanou tepelnou izolací a zároveň zateplit stěnu mezi krovem a tělocvičnou. U všech střech na objektu dojde k rozebrání bednění podhledu a čela přesahu střech, toto bednění bude po dokončení prací na zateplení fasády a stropů objektu obnoveno z nových prvků a bude obsahovat větrací pásy s ochrannou perforovanou páskou proti ptactvu a hmyzu. Podhled tělocvičny bude rozebírán z mobilního lešení, pro které bude v ose tělocvičny na podlaze vytvořena dráha z dřevoštěpových desek položených na geotetilií, čímž se zabrání poškození povrchu herní plochy. Během rozebírání podhledu bude nutné v obou tělocvičnách demontovat jeden pás osvětlovacích zářivkových těles, který se nachází na krycí liště ve spáře mezi podhledovými deskami, po provedení všech stavebních pracích na obnově podhledu budu svítidla včetně podkladní kabelové lišty namontována zpět, s ohledem na stáří vybavení tělocvičny lze předpokládat, že některý svítidla a části kabelové lišty bude nutné vyměnit za nové. Foukaná tepelná izolace na stropu tělocvičen bude prováděna do prostoru, který bude vymezen zateplením fasády objektu vytaženým do prostoru krovu a v místě rozebraného podhledu dojde k vymezení nově nainstalovanou OSB deskou, která bude mezi vazníky krovu kotvena kovovými kotvícími úhelníky. Po provedení foukané izolace bude nutné obnovit podhled tělocvičny, do prostoru mezi vazníky se připraví polotuhé minerální tepelně izolační desky, mezi střešní vazníky bude v místě rozebraného podhledu doplněno několik podpůrných prken pod minerální tepelnou izolaci. Toto bude provedeno v rozteči, která umožní pracovníkovi prováděcí firmy rukou přetáhnout přes okraj OSB desky minerální tepelnou izolaci do prostoru rozebraného podhledu, aby bylo zajištěno jednodušší zapuštění izolace do připraveného prostoru, tak bude před instalací do krovu OSB deska vymezující hranu zateplení foukanou izolaci potažena PVC fólií (deska bude do fólie zamotána). Po zatažení desky do krovu bude obnoven podhled, na obnovu podhledu budou použity nové sololakové desky s matným bílým povrchem. Foukaná izolace střech nad zázemím tělocvičen budou provedeny z čela střechy a z rozebraného pásu střešní roviny u stěn tělocvičen. Při rozebírání střešní roviny nad zázemím velké tělocvičny bude nutné mezi vazníky v místě, kde bude proveden řez bedněním stření roviny, doplnit novou krokev 100/100 mm. Tato krokev bude během stavebních prací tvořit podporu bednění v místě řezu a zároveň bude tvořit podpůrný bod pro doplnění bednění po dokončení prací na střeše, u stěny bude také vytvořena nová dřevěná konstrukce, která zajistí průběžné provětrání prostoru krovu mezi vazníky, konstrukce bude tvořena hranoly 60/60 mm namontovanými mezi střešní vazníky na kovové kotvící úhelníky. Na hranolech bude vytvořena dřevěná rámová konstrukce, která bude obedněna OSB deskami, konstrukce bude kotvena i stěny tělocvičny, po cca 1,5 m latí 40/60 mm, která bude do stěny tělocvičny zakotvena pomocí kovových kotvících úhelníků (vruty). Před provedením bednění z OSB desek bude na konstrukci přikotvena průběžná ochranná perforovaná páska proti hmyzu a ptactvu. Po provedení bednění z OSB desek bude zaklopena mezera mezi novou větrací konstrukcí a novou krokví. Jako podklad pro bednění před větrací konstrukcí budou použity demontované krokve, které se budou muset demontovat kvůli provedení zateplení stěny tělocvičny, následně bude po zaklopení střešní roviny doplněna plechová střešní krytina, která plynule přejde v oplechování větrací konstrukce, stříška větrací konstrukce bude taktéž oplechována, na OSB desku se před oplechováním stříšky přikotví pás živičné izolace. Oplechování stříšky bude ukončeno na zateplené stěně tělocvičny v systémovém připojovacím profilu pro oplechování. Podobná konstrukce bude realizována i na střeše zázemí malé tělocvičny s tím rozdílem, že je zde bednění střechy rovnoběžné se stěnou tělocvičny, a proto prvky větrací konstrukce proto mohou být nižší, dále je zde menší prostor mezi novou stříškou a okenními výplněmi ve stěně, oplechování stříšky větrací konstrukce, proto bude končit v místě oken pod oplechováním parapetu okna, kde bude lepeno na parapetní profil. Parapet pak bude lepen na toto oplechování, v prostou mezi okny a mezi okny a štítovými stěnami bude oplechování končit v systémovém připojovacím profilu pro oplechování. 4

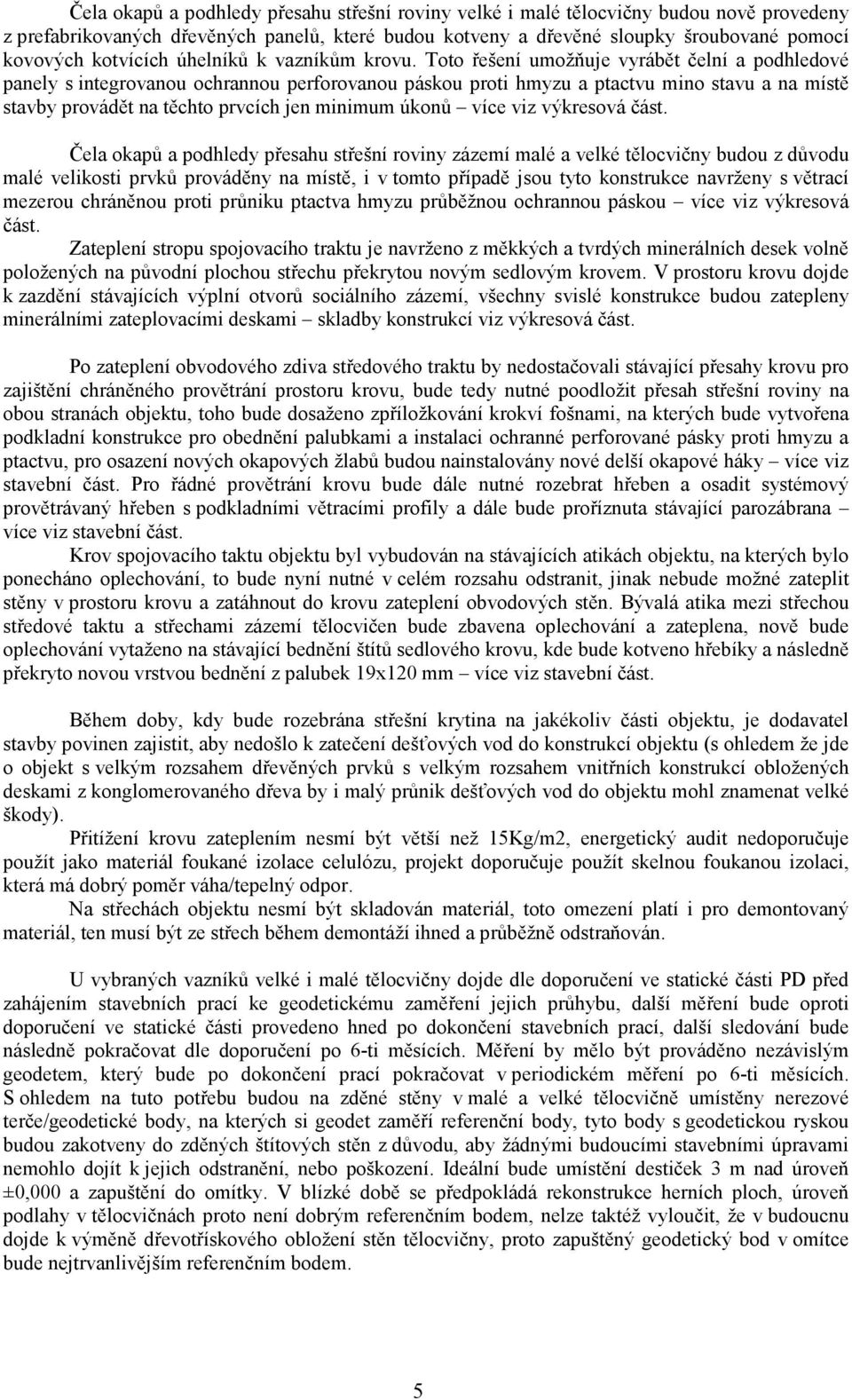

5 Čela okapů a podhledy přesahu střešní roviny velké i malé tělocvičny budou nově provedeny z prefabrikovaných dřevěných panelů, které budou kotveny a dřevěné sloupky šroubované pomocí kovových kotvících úhelníků k vazníkům krovu. Toto řešení umožňuje vyrábět čelní a podhledové panely s integrovanou ochrannou perforovanou páskou proti hmyzu a ptactvu mino stavu a na místě stavby provádět na těchto prvcích jen minimum úkonů více viz výkresová část. Čela okapů a podhledy přesahu střešní roviny zázemí malé a velké tělocvičny budou z důvodu malé velikosti prvků prováděny na místě, i v tomto případě jsou tyto konstrukce navrženy s větrací mezerou chráněnou proti průniku ptactva hmyzu průběžnou ochrannou páskou více viz výkresová část. Zateplení stropu spojovacího traktu je navrženo z měkkých a tvrdých minerálních desek volně položených na původní plochou střechu překrytou novým sedlovým krovem. V prostoru krovu dojde k zazdění stávajících výplní otvorů sociálního zázemí, všechny svislé konstrukce budou zatepleny minerálními zateplovacími deskami skladby konstrukcí viz výkresová část. Po zateplení obvodového zdiva středového traktu by nedostačovali stávající přesahy krovu pro zajištění chráněného provětrání prostoru krovu, bude tedy nutné poodložit přesah střešní roviny na obou stranách objektu, toho bude dosaženo zpříložkování krokví fošnami, na kterých bude vytvořena podkladní konstrukce pro obednění palubkami a instalaci ochranné perforované pásky proti hmyzu a ptactvu, pro osazení nových okapových žlabů budou nainstalovány nové delší okapové háky více viz stavební část. Pro řádné provětrání krovu bude dále nutné rozebrat hřeben a osadit systémový provětrávaný hřeben s podkladními větracími profily a dále bude proříznuta stávající parozábrana více viz stavební část. Krov spojovacího taktu objektu byl vybudován na stávajících atikách objektu, na kterých bylo ponecháno oplechování, to bude nyní nutné v celém rozsahu odstranit, jinak nebude možné zateplit stěny v prostoru krovu a zatáhnout do krovu zateplení obvodových stěn. Bývalá atika mezi střechou středové taktu a střechami zázemí tělocvičen bude zbavena oplechování a zateplena, nově bude oplechování vytaženo na stávající bednění štítů sedlového krovu, kde bude kotveno hřebíky a následně překryto novou vrstvou bednění z palubek 19x120 mm více viz stavební část. Během doby, kdy bude rozebrána střešní krytina na jakékoliv části objektu, je dodavatel stavby povinen zajistit, aby nedošlo k zatečení dešťových vod do konstrukcí objektu (s ohledem že jde o objekt s velkým rozsahem dřevěných prvků s velkým rozsahem vnitřních konstrukcí obložených deskami z konglomerovaného dřeva by i malý průnik dešťových vod do objektu mohl znamenat velké škody). Přitížení krovu zateplením nesmí být větší než 15Kg/m2, energetický audit nedoporučuje použít jako materiál foukané izolace celulózu, projekt doporučuje použít skelnou foukanou izolaci, která má dobrý poměr váha/tepelný odpor. Na střechách objektu nesmí být skladován materiál, toto omezení platí i pro demontovaný materiál, ten musí být ze střech během demontáží ihned a průběžně odstraňován. U vybraných vazníků velké i malé tělocvičny dojde dle doporučení ve statické části PD před zahájením stavebních prací ke geodetickému zaměření jejich průhybu, další měření bude oproti doporučení ve statické části provedeno hned po dokončení stavebních prací, další sledování bude následně pokračovat dle doporučení po 6-ti měsících. Měření by mělo být prováděno nezávislým geodetem, který bude po dokončení prací pokračovat v periodickém měření po 6-ti měsících. S ohledem na tuto potřebu budou na zděné stěny v malé a velké tělocvičně umístěny nerezové terče/geodetické body, na kterých si geodet zaměří referenční body, tyto body s geodetickou ryskou budou zakotveny do zděných štítových stěn z důvodu, aby žádnými budoucími stavebními úpravami nemohlo dojít k jejich odstranění, nebo poškození. Ideální bude umístění destiček 3 m nad úroveň ±0,000 a zapuštění do omítky. V blízké době se předpokládá rekonstrukce herních ploch, úroveň podlahy v tělocvičnách proto není dobrým referenčním bodem, nelze taktéž vyloučit, že v budoucnu dojde k výměně dřevotřískového obložení stěn tělocvičny, proto zapuštěný geodetický bod v omítce bude nejtrvanlivějším referenčním bodem. 5

6 Před zateplením štítových stěn objektu musí dojít k následujícímu statickému zajištění trhlin ve zdivu: Štítová stěna velké tělocvičny se zpevní ocelovými táhly ve 2 výškových úrovních : +4,500m a +7,100m. Délka táhel bude 7,0 m, od trhlin na každou stranu 2,0 m. Ocelová táhla budou umístěná z obou stran štítové stěny v tělocvičně i v prostoru střechy spojovacího krčku. Do vyfrézovaných drážek se do speciální zálivkové malty zalepí pruty betonářské výztuže Ø R12 délky 7000 mm. V tělocvičně se v místě táhel opraví malba, ze strany spojovacího krčku budou táhla překrytá zateplovacím systémem. U jihovýchodní štítové zdi bude osazené 1 táhlo na venkovní straně, nad překladem dveří. Táhlo ve výšce +2,200 bude dlouhé 3,50 m, začínat bude na hraně nároží. Do vyfrézované drážky se do speciální zálivkové malty zalepí pruty betonářské Ø R12 výztuže délky 3400 mm. Pro provedení zateplení soklu pod terénem bude nutné odbourat veškeré betonové zpevněné plochy okolo objektu včetně odstranění stávajících betonových žlabů u severovýchodní fasády objektu. Dále bude nutné částečně rozebrat stávající zpevněné plochy ze zámkové dlažby před hlavním vstupem do objektu. Po provedení zateplení soklu budou okapové chodníky obnoveny z velkoplošné betonové dlažby 500x500x50 mm a 400x400x50 mm, a to včetně nových betonových žlabů. Nové okapové chodníky budou lemovány zahradními obrubníky v betonovém hrobečku, dlažba samotná pak bude kladena do pokladních vrstev z drceného kameniva, u severovýchodní fasády bude okapový chodník včetně žlabovek kladen do betonu. Mezi únikovým východem u šaten a hlavním vstupem bude namísto stávajícího betonového chodníku vybudován nový chodník ze zámkové dlažby lemovaný zahradním obrubníkem, veškeré nové zpevněné plochy okolo objektu (okapové chodníky a chodníky) budou realizovány v jednotné výškové úrovni -50 mm pod úrovní ±0,000. Před provedením nového okapového chodníku a žlabovém u severovýchodní fasády objektu bude zkontrolován stav vpustí, do kterých vtéká voda ze žlabovek. S ohledem na stáří objektu a zanedbaný stav dešťové kanalizace lze předpokládat, že bude nutné všechny tři kusy vpustí vyměnit, včetně šachet za nové plastové s plastovými čtvercovými poklopy. Nejsou známy trasy vedení přípojných bodů energií a trasy kanalizace kolem, proto před zahájením výkopových prací je prováděcí firma povinna nechat si vytyčit trasy známých sítí a detektorem prověřit možno existenci nezamapovaných sítí. V areálu by se měla nacházet dešťová kanalizace, splašková kanalizace, přípojka silnoproudu a topný kanál, výskyt dalších sítí není vyloučen. Během prací na zateplení soklu objektu pod úrovní terénu bude dále provedena polohová úprava lapačů splavenin, které by jinak vycházely do tloušťky zateplení soklu objektu. Lze předpokládat, že jsou stávající lapače v dožilém stavu a bude nutné vyměnit za nové, včetně připojovací potrubí na ležaté potrubí a přechodových tvarovek. Veškeré nové klempířské prvky budou provedeny z pozinkovaného plech tl. 0,6 mm. Je zakázáno tyto prvky řezat kotoučovou bruskou, prvky z pozinkovaného je možné upravovat pouze nůžkami na plech, řezáním se poškozuje funkčnost ochranné zinkové vrstvy a prvky jsou náchylné ke korodování, to samé platí pro upravování stávajícího oplechování, pokud není prvek zcela odstraněn a jeho část bude stále sloužit svému účelu, tak ho nelze odřezávat. Veškeré stávající fasádní výplně otvorů budou vyměněny za nové plastové. Nové výplně budou osazovány do líce nezateplené fasády, v případě oken v dřevěných stěnách se za líc fasády bere nová vyrovnaná difúzně otevřena dřevovláknitá deska. Okna budou osazena na 50 mm vysoký podkladní systémový plastový profil, toto osazení oken umožní nasazení oplechování parapetu do drážky na spodní straně rámu okna. Dveřní výplně jsou brány jako únikové cesty, budou tedy vybaveny panákovým kováním a samozavírači další specifikace viz výkresová část. Dodavatel výplní otvorů je povinen (s ohledem na možnosti odlišných typů rámů) zpracovat detaily osazení výplní otvorů a nechat si ji předem odsouhlasit investorem a projektantem prováděcího projektu. Dokumentace musí obsahovat návaznosti výplní otvorů na konstrukce objektu, a to zejména návaznost parotěsné zábrany na zateplení objektu, bez odsouhlasení této dokumentace není možné instalovat výplně otvorů. Zateplení fasády objektu předpokládá demontáž veškerých prvků na ní zavěšených (parabola satelitu včetně konzoly, demontáž teplotního čidla, demontáž Wi-Fi antény, demontáž kabelového vedení od elektrických zařízení na fasádě, atd). U kabelových vedení bude prověřena jejich funkčnost, používaná kabelová vedení budou během zateplení fasády obnovena a budou umístěna do chrániček 6

7 v tloušťce zateplovacího systému. Stávající konzole satelitní paraboly a antény Wi-Fi budou nahrazeny nerezovými konzolami, nebo bude v místě jejich instalace osazen podkladní prvek z pórobetonu (kotvící bod vyříznutý z pórobetonové tvárnice na tloušťku zateplovacího systému včetně podkladních vrstev, který bude na fasádu kotven mechanickými kotvami a lepen lepícím tmelem s odpovídajícími vlastnosti pro lepení spojovaných materiálů dřevo/pórobeton, MVC/pórobeton). Konzoly pro výše zmíněné prvky musí být instalovány v dostatečné odstupové vzdálenosti od hromosvodného vedení (60 cm), nebo k němu musí být připojeny. Stávající hromosvod bude během stavebních prací renovován, nikdy nesmí dojít k tomu, že by byla větší část hromosvodných svodů najednou odpojena, hromosvodné vedení bude osazené na nové delší kotvící prvky ve fasádě, včetně nových krycích ocelových L profilů u soklu objektu, hromosvod nebude tažen v zateplovacím systému. Na střechách bude hromosvodné vedení kotveno k novým atikám, na kterých budou v plném rozsahu obnoveny hromosvodné jímače, vedení je kotveno k okapu atik, nově bude nutné na hromosvod připojit oplechování stříšek průběžné větrací konstrukce na střechách zázemí tělocvičen. Stávající dešťové svody budou demontovány a po zateplení objektu budou na nové držáky nainstalovány zpět, napojení na okapové žlaby bude s ohledem na kompletní změnu polohy napojovacích bodu provedeno zcela nově. Okapové žlaby budou z části střech demontovány, upraveny na nové polohy svodů a nainstalovány zpět, u střechy spojovacího traktu budou instalovány nové žlabové háky. Veškeré nové dřevěné prvky budou opatřeny impregnačním nátěrem proti hmyzu, plísním a dřevokazným houbám. Veškeré klempířské prvky budou natřeny základovou barvou a dvěmi vrstvami vrchního nátěru, stávající klempířské prvky budou před opatřením novým nátěrem zbaveny rzi a očištěny od nesoudržného stávajícího nátěru. Po dokončení stavebních prací bude nutné zregulovat otopnou soustavu. Stávající odvětrání splaškové kanalizace a VZT potrubí středového traktu (odvětrání sociálního zázemí učitelé/trenéři a sociálního zázemí žáků) je v současné době vytaženo pod sedlovou střechu středového traktu, nově bude potrubí nastaveno a veškeré odvětrání bude vytaženo nad střechu objektu. VZT sociálního zázemí pro žáky je v zanedbaném stavu a bude pravděpodobně nutné vyměnit ventilátor i s částí zapojovacího VZT potrubí. Pro zateplení štítových stěn tělocvičen a stropu spojovacího traktu v prostoru krovu nad středovým traktem bude nutné rozebrat střešní krytinu severovýchodní strany sedlové střechy. Střešní krytina stříšky nad hlavním vstupem bude včetně bednění rozebrána, aby bylo možné zateplit stěnu objektu. Po rozebrání konstrukce bude zhodnocen technický stav prvků a v případě potřeby budou vyměněny. Po zateplení stěny objektu bude stříška znovu zabedněna a opatřena plechovou střešní krytinou, pro sjednocení vzhled stříšky s novým bedněním ostatních částí objektu bude stříška opatřena druhou vrstvou dřevěného obkladu ze stejných palubek. Nové přechodu střešní roviny na stěnu u severozápadní strany sedlové střechy středového traktu bude ukončeno na fasádě v systémovém připojovacím profilu pro oplechování. Veškeré nové výplně otvorů v dřevěných konstrukcích objektu budou z vnitřní strany olištovány dřevěnými lištami, lišty budou kotveny do dřevěných prvků stávajícího vnitřního obkladu. Nové zpevněné plochy ze zámkové dlažby budou provedeny ze stejných formátů kostek jako stávající plochy ze zámkové dlažby (včetně barvy). Po osazení dveřních výplní otvorů na líc obvodového zdiva bude nutné doplnit prostor mezi novým a původním prahem keramickou dlažbou = vybourání části betonové mazaniny, vyrovnání podkladu do roviny a doplnění dlažby o voděodolného lepícího tmelu. Případně uvedené typy materiálů a výrobků nelze z hlediska obchodního názvu brát za dané a je možné je zaměnit za jiné se shodnými technickými parametry. Případně uvedené typy materiálů a výrobků nelze z hlediska obchodního názvu brát za dané a je možné je zaměnit za jiné se shodnými technickými parametry. c) kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Zastavěný prostor se nemění. Obestavěný prostor se stavebními úpravami zásadním způsobem nemění. Počet a velikost výplní otvorů se nemění. 7

8 d) technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na využití objektu a jeho požadovanou životnost Základní konstrukční řešení objektu zůstane beze změn. e) tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Objekt bude zateplen materiály s certifikací pro konkrétní dotační program, ze kterého budou čerpány finance na zateplení. Navržená opatření vycházejí z doporučení uvedených v energetickém auditu, který byl podkladem ke zpracování této dokumentace a v některých ohledech je převyšují. Zlepšení tepelně technických vlastností obálky objektu zahrnuje zateplení obvodových stěn, zateplení stropních konstrukcí a výměnu fasádních výplní otvorů. Obvodové stěny objektu budou zatepleny minerální kontaktním zateplovacím systémem, desky tl mm. Sokl objektu bude od úrovně +0,400 po úroveň -0,600 zateplen extrudovaným polystyrénem, desky tl mm. Specifikace skladeb zateplení objektu včetně stávajících skladeb je patná z výkresové části. Ostění okenních výplní budou zatepleny 40 mm silnými minerálními deskami. Atiky budou zatepleny 50 mm silnými minerálními deskami. Stropní konstrukce velké a malé tělocvičny a zázemí velké tělocvičny bude zateplena 160 mm silnou vrstvou foukané sklené izolace, stopní konstrukce zázemí malé tělocvičny bude zateplena 200 mm silnou vrstvou foukané sklené tepelné izolace. Veškeré stávající dřevěné a kovové výplně otvorů budou vyměněny za nové plastové s izolačními dvojskly Ug = cca 1,1 W/(m2K), Uw= 1,4 W/(m2K). Bližší specifikace výplní otvorů viz výkresová část. f) způsob založení objektu s ohledem na výsledky inženýrsko-geologického a hydrogeologického průzkumu Inženýrsko-geologický průzkum nebyl prováděn. Základové konstrukce nejsou stavebními pracemi zásadně dotčeny. Veškeré výkopové práce budou probíhat nad úrovní základové spáry objektu. g) vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Stavební úpravy objektu nebudou mít negativní vliv na životní prostředí. Zateplením objektu dojde k úsporám energií na vytápění. h) dopravní řešení Přístup k objektu je z místní komunikace - távající beze změn. i) ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Nejsou navrhována žádná protiradonová opatření. j) dodržení obecných požadavků na výstavbu Navrhované stavební řešení je plně v souladu s vyhl. Č. 137/1998 Sb. 8

9 Technická část BOURÁNÍ A DEMONTÁŽE KONSTRUKCÍ - demontáž střešní krytiny severovýchodní části sedlové střechy spojovacího traktu, včetně sněhových zábran a navazujících prvků oplechování (oplechování hřebene, oplechování přechodu střešní roviny na stěnu, atd..) - demontáž části střešní krytiny jihovýchodní strany sedlové střechy spojovacího traktu (včetně části zavětrování střešní krytiny, atd..) - demontáž plechové krytiny u atiky štítových stěn - demontáž střešní krytiny střech zázemí u stěn tělocvičen (včetně bednění) - demontáž oplechování atiky štítových stěn, včetně přechodu oplechování střešní krytiny pod oplechování atiky (oplechování boku atiky) - demontáž oplechování původních atik pod prvky nového sedlového krovu nad spojovacím traktem (odřezání/odstřižení u hrany dřevěných prvků) - demontáž oplechování okapů a okapových háků střechy středového traktu - demontáž oplechování parapetů oken - demontáž oplechování stříšky nad vstupem do objektu - demontáž dešťových svodů (včetně kotevních bodů) - demontáž části okapových žlabů - demontáž heraklitových desek s omítkou z dřevěných konstrukcí fasády objektu (včetně omítek) - demontáž stávajících výplní otvorů na fasádě objektu (včetně oken sociálního zázemí žáku, která vedou do krovu spojovacího traktu objektu) - odstranění nesoudržných omítek zděných částí objektu - rozebrání části podhledů v tělocvičnách - odbourání stávajících betonových zpevněných ploch okolo objektu včetně betonových žlabovek a obrubníků - rozebrání části betonové zámkové dlažby před hlavním do objektu - demontáž hromosvodného vedení (včetně kotevních bodů) - demontáž stávajících lapačů střešních splavenin až po ležaté potrubí - demontáž dešťových vpustí v pásech z betonových žlabovém - rozebrání stávajícího bednění přesahu střech četně podpůrných konstrukcí Při bouracích pracích se musí dodržovat veškeré předpisy bezpečnosti práce a BOZP. Konstrukce se budou bourat ručně a pomocí elektrického nářadí. ZÁKLADOVÉ KONSTRUKCE Stávající základové konstrukce zůstanou beze změny a nebude do nich zasahováno. Nové základové konstrukce nejsou navrhovány. SVISLÉ KONSTRUKCE Po demontáži stávajících výplní otvorů budou zazděna okna sociálního zařízení žáků, která se dnes nacházejí v mezistřešním prostoru sedlové střechy středového traktu pórobetonovými tvárnicemi. VODOROVNÉ KONSTRUKCE Otlučené části původních nesoudržných potěrů parapetů oken budou vyrovnány a doplněny novým potěrem. Otlučení nesoudržných omítek atiky a doplnění MVC. 9

10 SÁDROKARTONOVÉ KONSTRUKCE Není navrhováno. VÝPLNĚ OTVORŮ Veškeré stávající dřevěné a kovové výplně otvorů budou vyměněny za nové plastové s izolačními dvojskly Ug = cca 1,1 W/(m2K), Uw= 1,4 W/(m2K). Bližší specifikace výplní otvorů viz výkresová část. STŘECHA SCHODIŠTĚ Úpravy střešních konstrukcí jsou patrné z této zprávy a z výkresové části objektu. Není navrhováno. POVRCHY STĚN VNĚJŠÍ Celý objekt bude zateplen zateplovacím systémem používajícím desky na bázi polystyrenu. Veškeré prvky zateplovacího systému musí být certifikovány pro konkrétně použitý dotační program. Finální povrchovou úpravu bude tvořit probarvená fasádní omítka se zrnitostí 1,5 2,0 mm. Barva omítky je specifikována ve stavebních výkresech: pohledy nový stav. Sokl objektu bude omítkou z barevných kamínků (barva hnědá) POVRCHY STĚN VNITŘNÍ V místě stavebních úprav oken ve schodišťovém prostoru budou doplněny nové štukové omítky. Ostění oken budou vyspraveny omítkou vápennou štukovou, nebo vápennou hladkou viz specifikace na půdorysech nového stavu. ODVĚTRÁNÍ Stávající větrací mřížky budou demontovány a nahrazeny novými plastovými/kovovými bílé barvy, kotvení mřížek bude uzpůsobeno tloušťce zateplovacího systému. Stávající větrací litinové větrací potrubí splaškové kanalizace bude včetně hlavic nahrazeno novým plastovým potrubím s plastovými hlavicemi. Dojde k obnovení nuceného větrání sociálního zázemí pro žáky. IZOLACE PROTI VODĚ Po okopání objektu za účelem zateplení soklu bude na stávající izolaci navázán nový izolační asfaltový pruh, který bude vytažen na úroveň +0,500m. Způsob provedení izolace je patrný z textové části zprávy a z výkresové dokumentace. IZOLACE TEPELNÉ A KROČEJOVÉ Objekt bude zateplen materiály s certifikací pro konkrétní dotační program, ze kterého budou čerpány finance na zateplení. Navržená opatření vycházejí z doporučení uvedených v energetickém auditu, který byl podkladem ke zpracování této dokumentace, a v některých ohledech je převyšují. 10

11 Zlepšení tepelně technických vlastností obálky objektu zahrnuje zateplení obvodových stěn, zateplení stropních konstrukcí a výměnu fasádních výplní otvorů. Obvodové stěny objektu budou zatepleny minerální kontaktním zateplovacím systémem, desky tl mm. Sokl objektu bude od úrovně +0,400 po úroveň -0,600 zateplen extrudovaným polystyrénem, desky tl mm. Specifikace skladeb zateplení objektu včetně stávajících skladeb je patná z výkresové části. Ostění okenních výplní budou zatepleny 40 mm silnými minerálními deskami. Atiky budou zatepleny 50 mm silnými minerálními deskami. Stropní konstrukce velké a malé tělocvičny a zázemí velké tělocvičny bude zateplena 160 mm silnou vrstvou foukané sklené izolace, stopní konstrukce zázemí malé tělocvičny bude zateplena 200 mm silnou vrstvou foukané sklené tepelné izolace. PODLAHY Doplnění keramické dlažby v prostoru mezi prahem nových dveřních výplní otvorů a jejich stávajícím prahem. KLEMPÍŘSKÉ VÝROBKY Rozsah a provedení nových klempířských výrobků je patrný z výkresové části dokumentace a textové části této zprávy. Veškeré nové klempířské výrobky budou provedeny z pozinkovaného plechu tl. 0,6 mm, plechy nesmí být upravovány kotoučovou bruskou, nebo jinými nástroji, které způsobí teplotní namáhání plechu. PODHLEDY Stávající podhledy v tělocvičnách budou částečně rozebrány a po provedení zateplení stropní konstrukce budou znovu uzavřeny, pro doplnění rozebrané části podhledů budou použity nové matné bílé sololakové desky více informací viz výkresová část a textová část této zprávy. Během rozebírání podhledů bude nutné zdemontovat část stávajícího osvětlení tělocvičen vždy jeden průběžný pás osvětlení, osvětlení bude po obnově podhledu namontování zpět (je nutno počítat s výměnou poškozených osvětlovacích prvků za nové). OBKLADY DLAŽBY Rozsah obkladu fasády objektu dřevěnými palubkami je patrný z výkresové části objektu. V místech posunu dveřních rámů bude doplněna keramická/teracová dlažba více ve specifikaci povrchů v půdorysech. ZÁMEČNICKÉ KONSTRUKCE Není navrhováno. TESAŘSKÉ VÝROBKY Specifikace tesařských výrobků je patrná z textové části této zprávy a z výkresové části dokumentace. 11

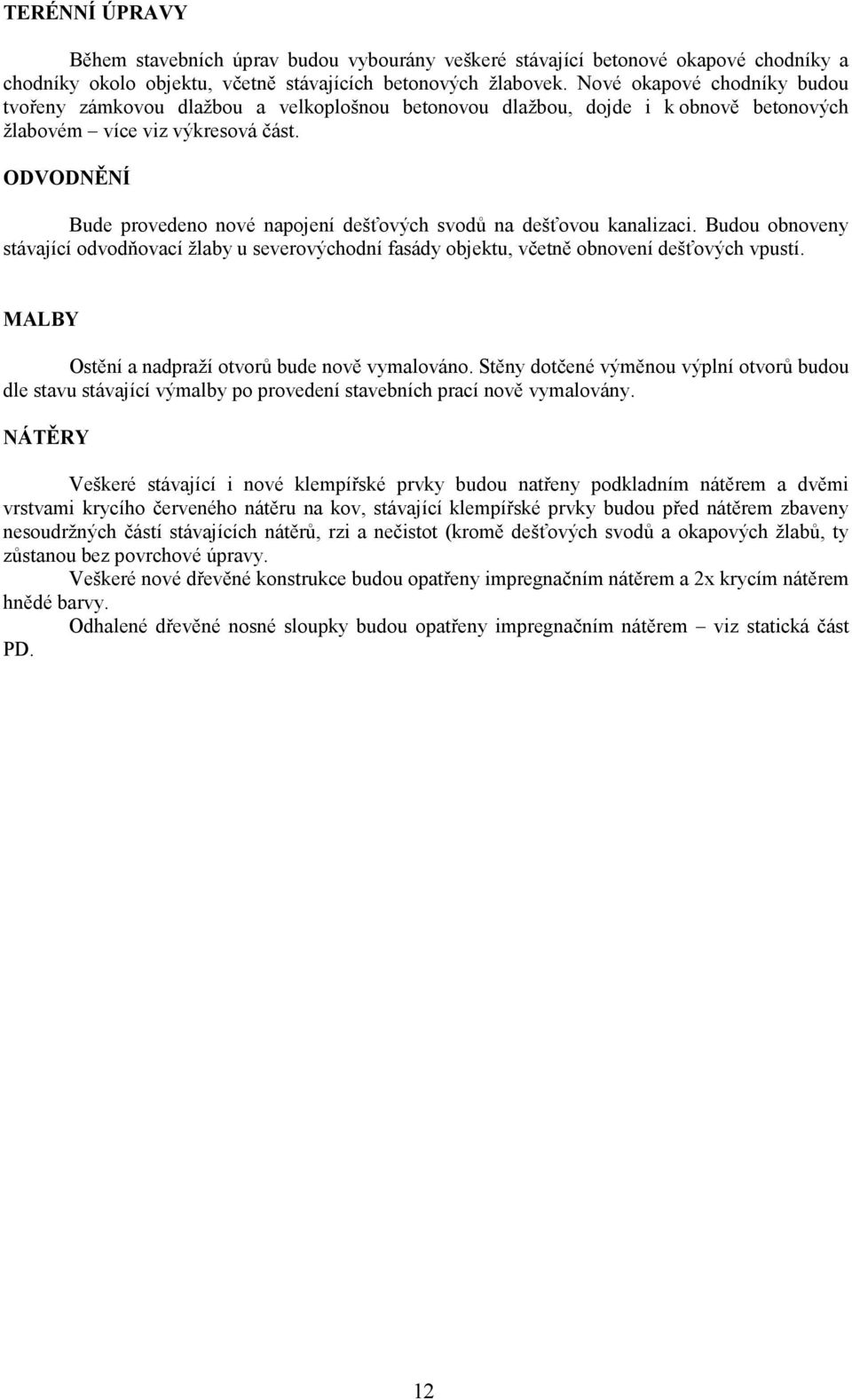

12 TERÉNNÍ ÚPRAVY Během stavebních úprav budou vybourány veškeré stávající betonové okapové chodníky a chodníky okolo objektu, včetně stávajících betonových žlabovek. Nové okapové chodníky budou tvořeny zámkovou dlažbou a velkoplošnou betonovou dlažbou, dojde i k obnově betonových žlabovém více viz výkresová část. ODVODNĚNÍ Bude provedeno nové napojení dešťových svodů na dešťovou kanalizaci. Budou obnoveny stávající odvodňovací žlaby u severovýchodní fasády objektu, včetně obnovení dešťových vpustí. MALBY Ostění a nadpraží otvorů bude nově vymalováno. Stěny dotčené výměnou výplní otvorů budou dle stavu stávající výmalby po provedení stavebních prací nově vymalovány. NÁTĚRY Veškeré stávající i nové klempířské prvky budou natřeny podkladním nátěrem a dvěmi vrstvami krycího červeného nátěru na kov, stávající klempířské prvky budou před nátěrem zbaveny nesoudržných částí stávajících nátěrů, rzi a nečistot (kromě dešťových svodů a okapových žlabů, ty zůstanou bez povrchové úpravy. Veškeré nové dřevěné konstrukce budou opatřeny impregnačním nátěrem a 2x krycím nátěrem hnědé barvy. Odhalené dřevěné nosné sloupky budou opatřeny impregnačním nátěrem viz statická část PD. 12
