1 S třední škola stavební Jihlava Sada 1 Dřevěná okna a dveře 03. Konstrukce jednoduchých oken Digitální učební materiál projektu: SŠS Jihlava šablony registrační číslo projektu:cz.1.09/1.5.00/ Šablona: III/2 - inovace a zkvalitnění výuky prostřednictvím ICT René Kincl 2012 Projekt je spolufinancován Evropským sociálním fondem a státním rozpočtem České republiky

2 3. Jednoduchá okna 3.1 Charakteristika a typologie Jednoduchá okna se vyznačují tím, že mají ve směru tloušťky stěny jeden rám a jedno křídlo, jejichž vlysy jsou zhotoveny z latí nebo hranolků. Vnitřní prostor je tak chráněn před vlivy vnějšího prostředí jen vrstvou skla. Byly tak určeny pro budovy s nízkými požadavky na tepelnou izolaci ( sklady, průmyslové a zemědělské objekty, schodiště, rekreační objekty, sklepy apod.).

3 Tato okna byla postupně kvůli nízkým tepelně izolačním vlastnostem nahrazena zdvojenými okny. S technickým vývojem nových materiálů se v 90. letech 20. století výroba jednoduchých oken vrací na světový trh v podobě tzv. eurooken. Ta již splňují přísná kritéria nejen na snadnou údržbu ale i na tepelně izolační a pevnostní vlastnosti oken. Pro jednoduchost konstrukce nabízí tento typ variabilní členění okenrůznévelikostiovícedílech(obr.1).

4 Jednotlivé typy konstrukce jednoduchých oken se od sebe liší velikostí průřezů vlysů, které jsou od 40x45 mm až do 90x90 mm. Všechny typy mají rámy s polodrážkou na vnitřním obvodě a stejnou mají i křídla na svém vnějším obvodě, aby do rámu zapadaly. Rozměry polodrážek se mění s velikostí vlysů a způsobem zasklení. Podle těchto kritérií rozlišujeme tato jednoduchá okna: Jednoduché okno s jednoduchým zasklením

5 jednoduché okno s dvojitým zasklením jednoduché okno se sdruženými křídly jednoduché okno s izolačním dvojsklem jednoduché okno z lepených hranolků a s izolačními skly, které nazýváme zjednodušeně Eurookno. Jednotlivé druhy si podrobněji vysvětlíme na vodorovných řezech okenních vlysů.

6 Obr. 1 Typy členění jednoduchých oken

7 3.2 Jednoduché okno s jednoduchým zasklením Tato okna mají jeden rám do kterého je osazeno jedno nebo více křídel. Je to nejstarší a nejjednodušší konstrukce s nízkými izolačními požadavky a proto se využívá jen u dočasných staveb, rekreačních, zemědělských a skladovacích objektů a nebo jako výplně vnitřních příček. Nejmenšírozměryvlysůrámuikřídlajsou40x45mmsestykovoupolodrážkou11x24mm.Sklootloušťce3mmsevsazujedo polodrážky 8 x 16 mm vně křídla a zajišťuje sklářským tmelem. Polodrážka v rámu má odtokovou drážku na zkondenzovanou vodu. Spodní vlys křídla je chráněn plechovou okapnicí. Okno je okováno jednoduchými závěsy a uzávěry. Rohové spoje jsou zhotoveny na dvojitý čep a rozpor (obr. 2) s lepidlem a zajištěny kovovými kolíčky.

8 Obr. 2 Dvojitý čep a rozpor

9 rám okapnice křídlo Obr. 3 Půdorysný řez jednoduchým oknem

10 odtoková drážka Obr. 4 Jednoduché okno s větším rámem a křídlem

11 3.3 Jednoduché okno s dvojitým zasklením Vzniklo na požadavek zvýšit tepelnou izolaci okna. Konstrukce byla zvětšena o rozměry vlysů a zasklení bylo provedeno z obou stran křídla do vyfrézovaných polodrážek. Vzniklá vzduchová mezera tak zvýšila tepelnou izolaci okna. Řešení má však značné závady. Zatmelením nelze sklo trvale Řešení má však značné závady. Zatmelením nelze sklo trvale utěsnit a po čase vlivem střídání teplot tmel popraská. To má za následek, že určitá vlhkost s nečistotami se postupně dostává do prostoru mezi skly, který nelze bez vysazení skla vyčistit. Sklo je tak nevzhledné a propouští méně světla. Tento systém byl později nahrazen novou konstrukcí s izolačními dvojskly.

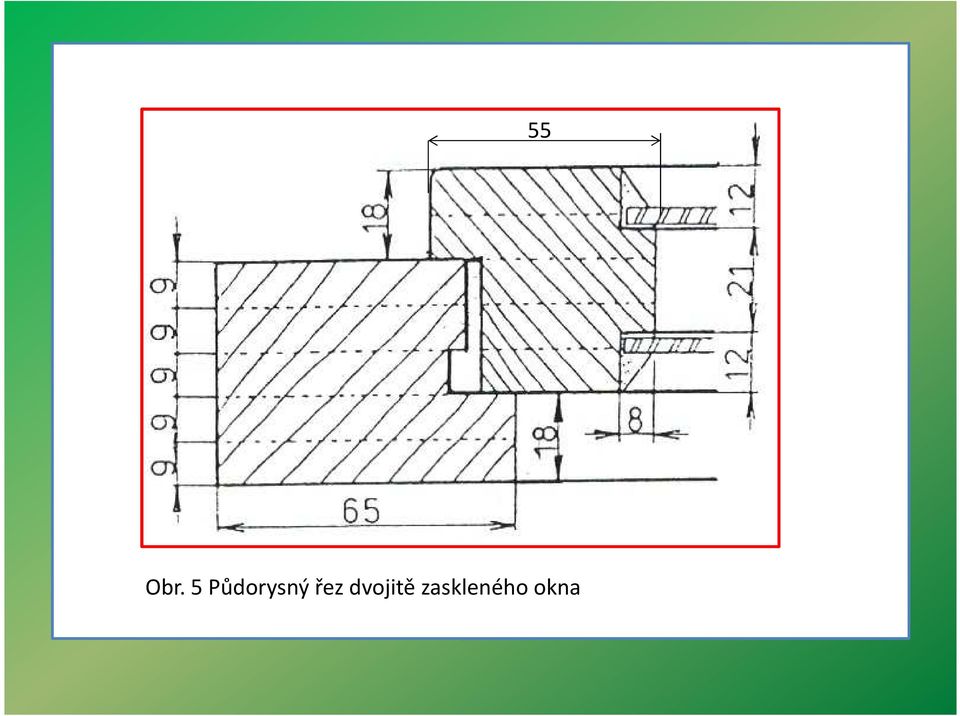

12 55 Obr. 5 Půdorysný řez dvojitě zaskleného okna

13 Obr. 6 Půdorysný řez dvojitě-zaskleného okna

14 3.4 Jednoduché okno se sdruženými křídly Nevýhody okna se dvěma skly přinutily vývojáře řešit problém tepelné izolace a snadného čištění skel pomocí sdruženého křídla. Princip spočívá ve vložení přídavného křídla do normálního křídla. Sdružené nebo-li čisticí křídlo se vkládá zevnitř nebo zvenku. rám sdružené křídlo křídlo Obr. 7 Okno se sdruženým křídlem uvnitř

15 3.4 Jednoduché okno s izolačním dvojsklem Technický rozvoj a nové materiály umožnily vylepšit tepelně izolační vlastnosti jednoduchého okna využitím izolačního dvojskla. Jeho váha si ale vyžádala zvětšit rozměry vlysů čímž nastal problém s jejich deformacemi vlivem změny vlhkosti dřeva. Dvojsklo se vsazuje jen z vnitřní strany křídla a zajišťuje zasklívacími lištami. Netěsnost spár je vyplněna silikonovým tme- lem. Styková spára mezi rámem a křídlem byla ze začátku jednoduchá polodrážka, ale se zvětšováním průřezů se začaly frézovat po obvodě vlysů dvě polodrážky. Nadměrné kroucení materiálu se vyloučilo používáním lepených hranolků. Vznikly tak první předchůdci eurooken, kterými se budeme podrobněji zabývat v další kapitole.

16 Obr. 8 Jednoduché okno s izolačním dvojsklem

17 Obr. 9 Jednoduché okno se dvěma polodrážkami

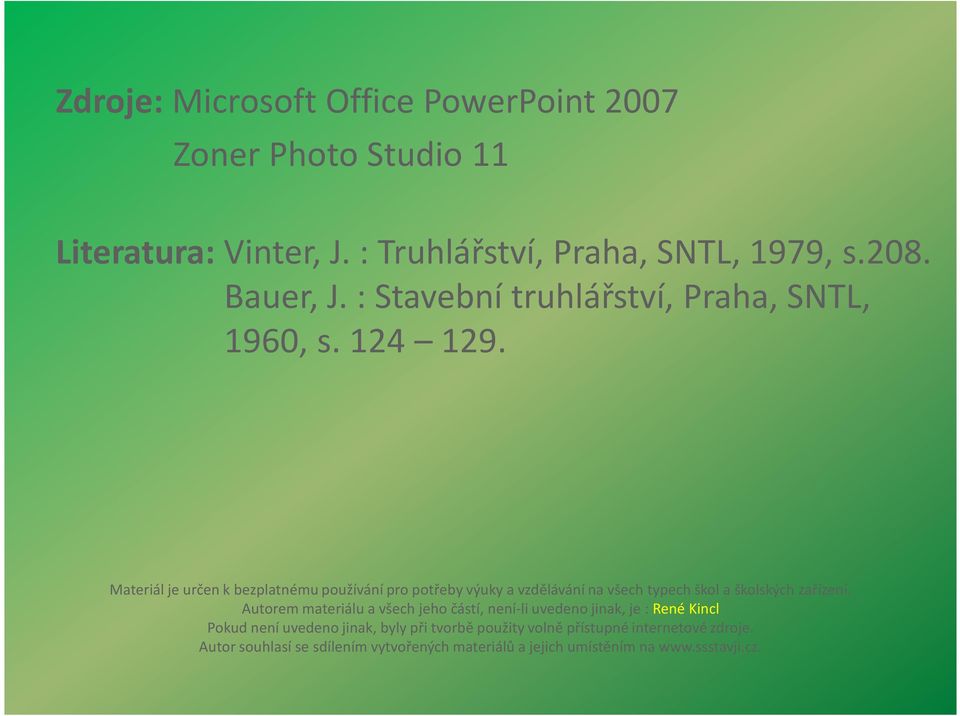

18 Zdroje: Microsoft Office PowerPoint 2007 Zoner Photo Studio 11 Literatura: Vinter, J. : Truhlářství, Praha, SNTL, 1979, s.208. Bauer, J. : Stavební truhlářství, Praha, SNTL, 1960, s Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : René Kincl Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
